Produkttyp	Wetterstation
Marke	TECHNOLINE
Modell	WS 6730
Abmessungen der Zentraleinheit	90 x 165 x 55 mm
Abmessungen des Außensensors	55 x 111 x 16 mm
Stromversorgung der Zentraleinheit	2 AA-Batterien (1,5 V)
Stromversorgung des Außensensors	2 AAA-Batterien (1,5 V)
Innentemperaturbereich	0 °C bis 50 °C (32 °F bis 122 °F)
Außentemperaturbereich	-20 °C bis 50 °C (-4 °F bis 122 °F)
Innenluftfeuchtigkeitsbereich	20 % bis 99 %
Luftdruckbereich	850 bis 1050 hPa
Funkübertragungsreichweite	30 m (freies Feld)
Übertragungsfrequenz	433 MHz
Anzahl der Sensorkanäle	3 (maximal)
Wettervorhersage	5 Symbole: sonnig, leicht bewölkt, bewölkt, regnerisch, schneereich
Uhr	DCF-Funkgesteuert, manuelle Einstellung, 12/24-Stunden-Anzeige, Doppelalarm, Kalender bis 2099
Max/Min-Speicher	Innen-/Außentemperatur und Luftfeuchtigkeit
Luftdruckverlauf	Letzte 12 Stunden
Hintergrundbeleuchtung	Ja, 3 Sekunden über SNOOZE/LIGHT-Taste
Pflege und Reinigung	Keine scheuernden oder ätzenden Mittel verwenden. Direkte Sonneneinstrahlung, Regen, Wärmequellen oder übermäßige Feuchtigkeit vermeiden.
Sicherheit	Eine Nadel für die RESET-Taste verwenden. Störungen (Computer, TV) vermeiden. Nicht extremen Temperaturen aussetzen.

Häufig gestellte Fragen - WS 6730 TECHNOLINE

Wie stelle ich die Uhr an der WS 6730 manuell ein?

Drücken Sie die MODE-Taste (B1) 3 Sekunden lang, um zur Uhrzeiteinstellung zu gelangen. Verwenden Sie die Tasten + (B4) und - (B5), um Stunden, Minuten, Sekunden, Jahr, Monat/Tag, Zeitzone und die Tages-Sprache einzustellen. Bestätigen Sie jeden Schritt mit MODE.

Wie aktiviere oder deaktiviere ich den Alarm?

Drücken Sie die MODE-Taste (B1), bis Alarm 1 oder 2 angezeigt wird (Symbol ⏰ oder blinkendes ⏰). Drücken Sie dann AL ON/OFF (B3), um zu aktivieren/deaktivieren. Das Symbol wird dauerhaft angezeigt, wenn der Alarm aktiv ist.

Was tun, wenn die Station kein DCF-Zeitsignal empfängt?

Stellen Sie sicher, dass die Station mehr als 1,5 m von elektronischen Geräten entfernt ist. Drücken Sie bei Bedarf die -/📤-Taste (B5) 3 Sekunden lang, um eine manuelle Suche zu starten. Die Suche dauert etwa 10 Minuten und wird bei Fehlschlag automatisch zu jeder vollen Stunde wiederholt.

Wie installiere ich den Außensensor?

Öffnen Sie das Batteriefach (D8) und legen Sie 2 AAA-Batterien unter Beachtung der Polarität ein. Befestigen Sie den Sensor auf einer horizontalen Fläche, geschützt vor Sonne und Regen, in weniger als 30 m Entfernung von der Zentraleinheit im freien Feld. Mit dem Kanalwähler (D6) können Sie CH1, CH2 oder CH3 auswählen.

Wie sehe ich die Maximal- und Minimaltemperaturen?

Drücken Sie die MAX/MIN-Taste (B11), um die gespeicherten Maximalwerte anzuzeigen. Drücken Sie erneut, um die Minimalwerte anzuzeigen. MAX oder MIN wird auf dem Bildschirm angezeigt. Zum Zurücksetzen halten Sie MAX/MIN einige Sekunden gedrückt.

Wie ändere ich die Einheit des Luftdrucks?

Halten Sie die ▲-Taste (B7) 3 Sekunden lang gedrückt, um zwischen den Einheiten mb/hPa, inHg und mmHg umzuschalten. Die ausgewählte Einheit wird auf dem Bildschirm angezeigt.

Warum zeigt die Außenanzeige '- - . -' an?

Das bedeutet, dass die Zentraleinheit kein Signal vom Sensor empfängt. Überprüfen Sie die Batterien des Sensors, die Entfernung (max. 30 m) und Hindernisse. Drücken Sie CHANNEL (B12) 3 Sekunden lang, um einen manuellen Empfang zu erzwingen.

Wie führe ich einen vollständigen Reset durch?

Verwenden Sie eine Nadel, um die RESET-Taste (B13) auf der Rückseite der Zentraleinheit zu drücken. Dadurch werden alle Einstellungen zurückgesetzt und die gespeicherten Daten gelöscht.

Die Wettervorhersage scheint falsch zu sein. Was tun?

Stellen Sie sicher, dass Sie das aktuelle Wetter nach dem Einlegen der Batterien korrekt eingegeben haben. Halten Sie HISTORY (B6) 3 Sekunden gedrückt, verwenden Sie dann ▲ oder ▼, um das aktuelle Wetter auszuwählen, und bestätigen Sie mit HISTORY. Die Vorhersage wird sich nach 6 Stunden verbessern.

Wie verwende ich die Hintergrundbeleuchtung?

Drücken Sie kurz die SNOOZE/LIGHT-Taste (B2), um die Hintergrundbeleuchtung für 3 Sekunden einzuschalten. So können Sie das Display im Dunkeln ablesen.

BEDIENUNGSANLEITUNG WS 6730 TECHNOLINE

WS 6730 Bedienungsanleitung

Funktionen:

Wettervorhersage: - sonnig, leicht bewölkt, bewölkt, regnerisch, Schnee

Zeit: - Funkuhrzeit mit manueller Zeiteinstellung

• 12/24 Stunden-Zeitanzeigeformat
• Zwei tägliche Alarme
• Dauerkalender bis zum Jahr 2099
• Wochentagsanzeige in 8 Sprachen wählbar

Luftdruck: - absoluter und relativer Luftdruck, aktuell und der letzten

12 Stunden

• Luftdruck-Diagramm
• Messwertanzeige in mb/hPa, inHg und mmHg wählbar

Luftfeuchtigkeit: - Messbereich: 20 \~ 99%

- MIN/MAX Speicherung

Temperatur: - Innentemperaturmessbereich: 0 \~ 50°C (+32 \~ +122°F)

• Messwertanzeige in °C und °F wählbar
• Innentemperaturmessbereich: -20 \~ 50°C (-4 \~ +122°F)
• MIN/MAX Speicherung für Innen und Außen

Funkaußensender: - Batterieendanzeige

• Wandmontage oder Tischaufstellung
• 1 Funkaußensender im Lieferumfang enthalten
• Übertragungsfrequenz: 433 MHz
• Übertragungsreichweite (Freifeld): 30 Meter (98 Fuß)

Basiseinheit:

R22 MHz WEATHER STATION TIME 10:20 05 DATE 24.12.5U FORECAST A2 A3 A4 A5 A6 A7 1008 A8 A9 PRESSURE HISTORY A10 28.5 68 % A11 OUT DOOR C/OB A12 20.5 73 % A13 A14 B1 WORK/SET MUSHES/LIGHT ALON/OT B2 +YOOM -1 °) B3 B4 B5

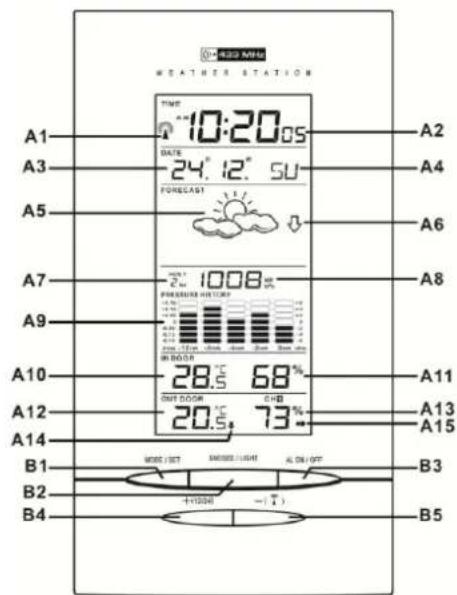

Frontansicht

C1 B7 B8 B10 B12 B13 C2 C3 B6 B9 B11 HISTORY RELUBE VOLT MAXIMUM CHANNEL RESET SIZE AA 1.5V SIZE AA 1.5V

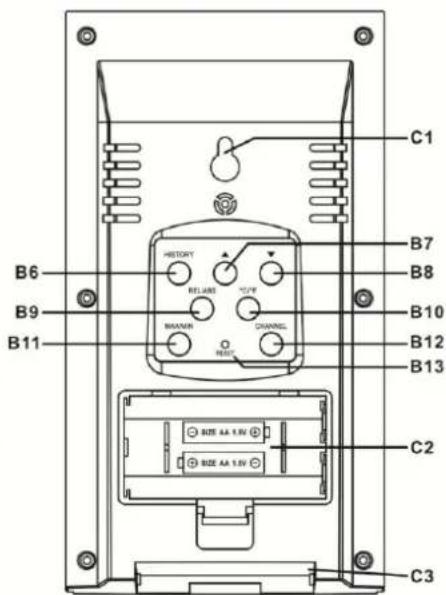

Rückseite

Bestandteil A – LCD

A1: Funksymbol A2: Uhrzeit

A3: Datum A4: Wochentag

A5: Wettervorhersage A6: Luftdrucktendenz

A7: Luftdruckhistorie A8: Absolute/ relative Luftdruckmesswerte

A9: Luftdruckdiagramm A10: Innentemperatur

A11: Innenluftfeuchte A12: Außentemperatur

A13: Außenluftfeuchte A14: Außentemperaturtendenz

A15: Außenluftfeuchtetendenz

Bestandteil B – Tasten

B1: „MODE“, “SET“ Taste B2: „SNOOZE/LIGHT“ Taste

B3: „AL ON/OFF“ Taste B4: „+/(12/24)“ Taste

B5: „-/( ^▲ )“ Taste B6: „HISTORY“ Taste

Bestandteil C – Aufbau

C1: Wandaufhängung C2: Batteriefach

C3: Standfuß

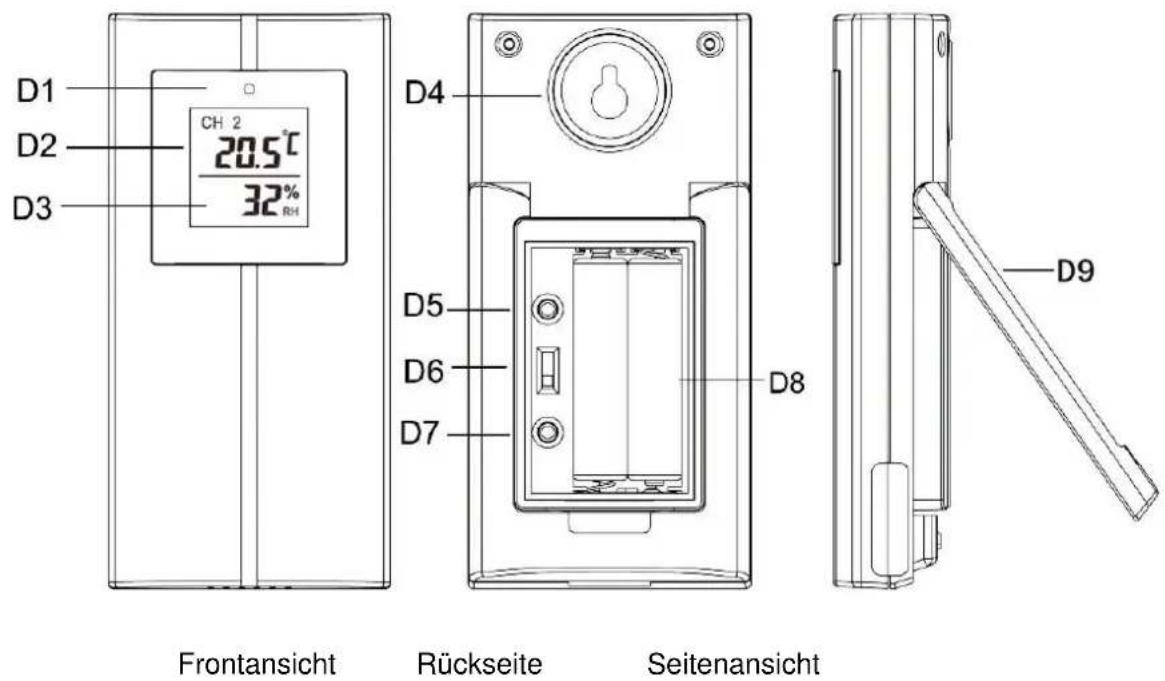

Sender-Einheit:

D1 D2 D3 CH 2 20.5°C 32% RH D4 D5 D6 D7 D8 D9 Frontansicht Rückseite Seitenansicht

D1: Übertragungsanzeige LED D2: Außentemperatur

D3: Außenluftfeuchte D4: Wandhalterung

D5: °C/°F" Taste D6: Senderkanal Auswahl

D7: Taste existiert nicht mehr D8: Batteriefach

D9: Standfuß

Inbetriebnahme:

Basisstation:

• Öffnen Sie das Batteriefach der Basisstation (C2).
• Legen Sie 2 x AA Batterien unter Beachtung der richtigen Polarität ein.
• Schließen Sie das Batteriefach der Basisstation (C2).
• Benutzen Sie einen Stift, um die RESET – Taste (B13) zu betätigen. Die Station ist nun betriebsbereit.

Außensender:

• Öffnen Sie das Batteriefach des Außensenders (D8). Schrauben Sie dazu die Abdeckung auf der Rückseite ab.
• Legen Sie 2 x AAA Batterien unter Beachtung der richtigen Polarität ein.
• Schließen Sie das Batteriefach des Außensenders (D8).

Installation:

Basisstation:

Stellen Sie die Basisstation auf einer ebenen Fläche auf (C3) oder montieren Sie diese mittels der Aufhängung (C1) an die Wand.

Außensender:

Stellen Sie den Außensender sicher auf einer ebenen horizontalen Fläche auf. Hinweis: Die Übertragungsreichweite zwischen Außensender und Basisstation beträgt maximal 30 Meter im Freifeld (ohne Störquellen wie Gebäude, Bäume, Fahrzeuge, Stromleitungen, etc.).

Wettervorhersage:

Einstellung:

• Wenn Sie die Batterien einlegen oder die „HISTORY“ Taste (B6) für 3 Sekunden gedrückt halten, blinkt das Wettersymbol (A5). Stellen Sie die aktuelle Wettersituation als Ausgangswert ein. Drücken Sie hierzu die „▲“ (B7) oder „▼“ (B8) Taste und bestätigen Sie die Einstellung mit der „HISTORY“ Taste (B6).
  Die Wettervorhersage wird möglicherweise ungenau, wenn die aktuelle Wettersituation nicht korrekt eingestellt wurde.
• Die aktuelle Wettersituation sollte neu eingestellt werden, wenn die Höhenlage der Basisstation verändert wurde. (Der Luftdruck ist bei hoher Lage geringer. Die Wettervorhersage wird von einer Höhenlagenveränderung beeinflusst). Die Wetterstation zeigt die erste Vorhersage 6 Stunden nach dem Einstellen der aktuellen Wettersituation an.

Wettersituationen:

5 verschiedene Wettersymbole sagen das Wetter voraus:

Leicht bewölkt

bewölkt

Frost oder Schnee

Hinweise:

- „Frost oder Schnee“ wird angezeigt, wenn die Wettervorhersage Regen prognostiziert und die Außentemperatur (egal auf welchem Kanal) unter 0°C liegt.

- Das Frostalarm-Symbol „“ wird angezeigt, wenn die Außentemperatur (egal welcher Kanal) zwischen -2 \~ +3°C liegt.

Luftdruckmessung:

Luftdrucktendenz:

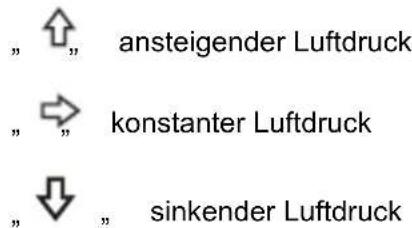

Der Pfeil auf dem LCD - Display (A6) signalisiert die Tendenz des Luftdrucks.

" ↑" ansteigender Luftdruck " →" konstanter Luftdruck " ↓" sinkender Luftdruck

Absoluter/ relativer Luftdruck:

• Drücken Sie die „REL/ABS“ Taste (B9) um zwischen der Anzeige des absoluten oder relativen Luftdrucks zu wählen.
  „ABS“ steht für absoluten Luftdruck; „REL“ steht für relativen Luftdruck. Der absolute Luftdruck ist der aktuell an der Basisstation gemessene Luftdruck.
• Halten Sie während der Anzeige des relativen Luftdrucks die „REL/ABS“ Taste für 3 Sekunden gedrückt. Drücken Sie zum Einstellen des relativen Luftdrucks die „▲“(B7) oder „▼“(B8) Taste und bestätigen Sie die Einstellung mit der „REL/ABS“ Taste.

Hinweis:

Recherchieren Sie im Internet oder fragen Sie bei Ihrem örtlichen Wetterdienst nach den Luftdruckinformationen in Ihrer Höhenlage.

Luftdruckhistorie:

Drücken Sie die „HISTORY“ Taste (B6) um die Luftdruckhistorie der letzten 12 Stunden anzuzeigen. Die jeweilige Stunde wird im LCD-Feld (A7) angezeigt.

-HIST -2 HR 1005 MB HPA → -3 HR 1008 MB HPA

✿ 0 HR = aktueller Ludruck
-1HR = Ludruck vor einer Stunde
-2HR = Ludruck vor 2 bis ... Stunden

Halten Sie die „▲“ Taste (B7) 3 Sekunden lang gedrückt, um die Luftdruckmesswerte in inHg, mmHg oder mb/hPa anzuzeigen.

Luftdruckdiagramm:

Die Luftdruckmesswerte, aktuelle sowie der letzten Stunden, werden gespeichert und in einem Luftdruckdiagramm (A9) in hPa und inHg dargestellt.

Thermometer:

Sender Einstellung:

• Die Basisstation empfängt die Daten des Außensenders automatisch, nachdem Sie die aktuelle Wettersituation eingestellt haben.
• Der Sender überträgt die Temperaturdaten an die Basisstation automatisch, nachdem die Batterien eingelegt wurden (D8).
• Um mehr als einen externen Sender (maximal 3) anzulernen, wählen Sie den entsprechenden freien Sendekanal CH1, CH2, CH3 vor dem Einlegen der Batterien aus. Der Kanal lässt sich an der Rückseite des Senders (D6) umstellen.
• Empfängt die Basisstation innerhalb von 3 Minuten nach Einlegen der Batterien keine Signale vom Außensender („- - . –, erscheint im Display), halten Sie die „CHANNEL“ Taste (B12) für 3 Sekunden gedrückt, um die Temperatur an die Basisstation manuell zu übertragen. Das Funksymbol blinkt im Display.

Hinweis: Folgende Tasten funktionieren während der Funksignalsuche des

Außensenders nicht:

„HISTORY“ (B6), „▲“ (B7), „▼“ (B8), “REL/ABS” (B9), “°C/°F” (B10), “MIN/MAX” (B11)

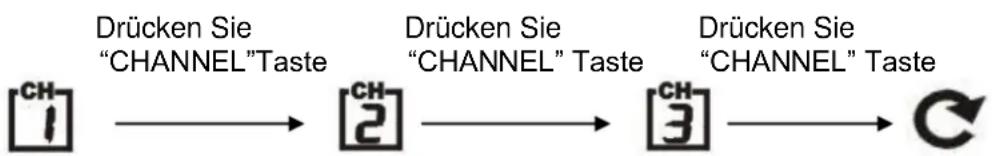

Anzeige der 3 Senderkanäle:

- Drücken Sie die „CHANNEL“ Taste (B12), um die 3 Senderkanäle mit der jeweiligen Temperatur und Luftfeuchte anzuzeigen. Der Ablauf ist folgendermaßen:

- Halten Sie während der Anzeige des ausgewählten Kanals die „CHANNEL“ Taste (B12) 3 Sekunden lang gedrückt, um diesen Kanal zu löschen und um einen neuen Kanal zu empfangen ( „ein Piepton ertönt“).

MIN/MAX-Aufzeichnung der Temperaturen und Luftfeuchte:

• Drücken Sie die „MAX/MIN“ Taste (B11), um die aufgezeichnete maximale Innen-/Außentemperatur und Innenluftfeuchte anzuzeigen. “MAX wird auf dem LCD – Display angezeigt.
  Drücken Sie die „MAX/MIN“ Taste (B11), um die aufgezeichnete minimale Innen-/Außentemperatur und Innenluftfeuchte anzuzeigen. “MIN” wird auf dem LCD - Display angezeigt.

Außentemperaturtendenz:

Der Pfeil auf dem LCD - Display (A14) zeigt die Tendenz der Außentemperatur auf dem LCD - Display an:

„ ansteigende Außentemperatur

„ konstante Außentemperatur

„ ↓ „ sinkende Außentemperatur

Außenluftfeuchtetendenz:

Der Pfeil auf dem LCD - Display (A13) zeigt die Tendenz der Außenluftfeuchte auf dem LCD - Display an:

„ ansteigende Außentemperatur

„ konstante Außentemperatur

„ ↓ „ sinkende Außentemperatur

Celsius/ Fahrenheit:

- Drücken Sie die „°C/°F“ Taste (B10), um die Anzeige der Temperatur in °C oder °F auszuwählen.

- Liegt die Temperatur außerhalb des Messbereichs, wird LL.L (unterhalb der Minimum-Temperatur) oder HH.H (oberhalb der Maximal-Temperatur) angezeigt.

Zeit- und Alarmeinstellungen:

Funkuhr:

- Nach Inbetriebnahme der Station startet die Uhr automatisch die Suche nach dem DCF – 77 Funksignal. ("☐" (A1) blinkt auf dem LCD – Display).

blinkt,Funksignal wird gesucht

wird angezeigt,Funksignal erfolgreich empfangen

verschwindet,kein Funksignal empfangen

- Die Uhr überprüft das Zeitsignal jeden Tag um 03:00 Uhr morgens. Bei einem fehlgeschlagenen Funkempfang, wird der Suchvorgang gestoppt ("verschwindet auf dem LCD – Display) und wiederholt sich um 04:00, dann um 05:00, und schließlich um 06:00 Uhr.

- Möchten Sie das Zeitsignal manuell suchen, halten Sie die „Taste (B5) 3 Sekunden lang gedrückt. Jeder Suchvorgang dauert etwa 10 Minuten.

Bei einer fehlgeschlagenen Empfangssuche wird der Vorgang gestoppt und das "T" Symbol verschwindet. Der Vorgang wird automatisch zur nächsten vollen Stunde wiederholt.

- Halten Sie die „Taste (B5) 3 Sekunden lang gedrückt, um den Suchvorgang vorzeitig abzubrechen.

- „DST“ wird auf dem LCD – Display angezeigt, wenn auf die Sommerzeit umgestellt ist.

Hinweis: Folgende Tasten funktionieren während der Funksignalsuche des Außensenders nicht:

„MODE/SET“ (B1), „SNOOZE“ (B2), „AL ON/OFF“ (B3), „+/(12/24)“ (B4), „-/(↑)“ Taste (B5)

Manuelle Zeiteinstellung:

• Halten Sie die „MODE/SET“ Taste (B1) 3 Sekunden lang gedrückt, um in den Einstellungsmodus für Uhrzeit/Kalender zu wechseln. Bestätigen Sie mit der „MODE“ (B1) Taste.
• Drücken Sie in jeder Einstellung die „+“ (B4) oder „– „(B5) Taste, um die Einstellung vorzunehmen und drücken Sie die „MODE“ Taste (B1), um jede Einstellung zu bestätigen.
• Die Reihenfolge der Einstellungen ist wie folgt: Stunden, Minuten, Sekunden, Jahr, Monat/Tag bzw. Tag/Monat, Monat, Tag, Zeitzone, Wochentagssprache
• Die Wochentagsanzeige können Sie in 8 Sprachen wählen: deutsch, englisch, russisch, dänisch, niederländisch, italienisch, spanisch, französisch. Die Sprachen und ihre ausgewählten Abkürzungen für jeden Wochentag sind in folgender Tabelle aufgeführt.

Sprache	Sonntag	Montag	Dienstag	Mittwoch	Donnerstag	Freitag	Samstag
Deutsch, GE	SO	MO	DI	MI	DO	FR	SA
Englisch, EN	SU	MO	TU	WE	TH	FR	SA
Russisch, RU	BC	NH	BT	CP	HT	NT	CY
Dänisch, DA	SO	MA	TI	ON	TO	FR	LO
Niederländisch, NE	ZO	MA	DI	WO	DO	VR	ZA
Italienisch, IT	DO	LU	MA	ME	GI	VE	SA
Spanisch, ES	DO	LU	MA	MI	JU	VI	SA
Französisch, FR	DI	LU	MA	ME	JE	VE	SA

Hinweis: Sekunden können nur auf „0“ gestellt werden. Der Einstellungsmodus wird automatisch beendet, wenn innerhalb von 15 Sekunden keine Einstellung vorgenommen wird.

12/24 Stunden-Anzeigemodus:

- Drücken Sie die „+/(12/24)“ Taste (B4), um das 12 oder 24 Stunden-Zeitanzeige-format zu wählen.

Alarmzeiteinstellung/Schlummerfunktion:

- Drücken Sie die „MODE/SET“ Taste (B1), um folgende Ansicht auszuwählen:

Zeit Weckalarm 1 (““ wird angezeigt) Weckalarm 2 (““ wird angezeigt) Jahr

• Wenn Sie den Weckalarm 1 und 2 sehen können, halten Sie die „MODE/SET“ Taste (B1) für 3 Sekunden gedrückt, um in den Einstellungsmodus für die Alarmzeit zu gelangen. Drücken Sie die „+“ (B4) oder die „-, (B5) Taste um die Alarmzeit herauf- oder herabzusetzen.
• Drücken Sie die „AL ON/OFF“ Taste (B3), wenn Alarm 1 bzw. 2 angezeigt wird, um den Weckalarm ein- und auszustellen.
• Wenn diese Funktion eingeschaltet ist, wird "oder "aufdem LCD – Display angezeigt.

- Drücken Sie die „SNOOZE“ Taste (B2), um die Schlummerfunktion zu aktivieren, sobald das Alarmgeräusch ertönt. Der Alarm ertönt dann erneut in 5 Minuten. Die Schlummerzeit kann bis zu 7 mal wiederholt werden.

- Drücken Sie eine der folgenden Tasten, um die Schlummerfunktion zu deaktivieren: „MODE/SET“ (B1), „SNOOZE“ (B2), „AL ON/OFF“ (B3), „+/(12/24)“ (B4), „-/(↑)“ Taste (B5)

Batterietiefstandanzeige:

Bitte wechseln Sie die Batterien im Außensender, wenn das Batterietiefstandsymbol

im LCD-Display der Basisstation angezeigt wird.

Hintergrundbeleuchtung:

Drücken Sie die „SNOOZE/LIGHT“ Taste (B2), um das Hintergrundlicht für 3 Sekunden einzuschalten.

Warnhinweise:

- Benutzen Sie bitte einen Stift, um die „RESET“ Taste (B13) zu betätigen.

- Platzieren Sie das Display nicht in der Nähe von Störquellen wie Computer- oder TV – Geräten.

- Die Zeiteinstellung geht beim Batteriewechsel verloren.

- Setzen Sie das Gerät nicht direktem Sonnenlicht, großer Hitze, Kälte, hoher Feuchtigkeit oder nasser Umgebung aus.

- Platzieren Sie den Außensender geschützt vor direktem Sonnenlicht und Regen.

- Reinigen Sie das Gerät nicht mit Scheuermitteln oder ätzenden Materialien. Diese können das Gehäuse und elektronische Bauteile des Geräts zerkratzen und beschädigen.

- Wir übernehmen keine Verantwortung für mögliche Probleme, die aufgrund falscher Wettervorhersagen des Geräts auftreten.

Technische Daten:

Innendaten:
Temperaturmessbereich:	0 bis 50°C (+32 bis +122°F)
Messeinheiten:	°C oder °F (wählbar)
Luftfeuchtemessbereich:	20 bis 99%
Luftdruckmessbereich:	850 bis1050 hPa
Messeinheiten:	mb/hPa, inHg & mmHG (wählbar)
Wettervorhersage	5 Symbole (sonnig, leicht bewölkt, bewölkt, Regen und Schnee)
Außendaten:
Übertragungsreichweite (Freifeld)	30m @ 433MHz
Temperaturmessbereich:	-20 bis 50°C (-4 bis +122°F)
Anbringung:	Wandmontage oder Tischaufstellung
Abmaße Basisstation:	L90 x H165 x B55 mm
Abmaße Außensender:	L55 x H111 x B16 mm
Batterieversorgung:
Basisstation:	2 x AA Batterien
Außensender:	2 x AAA Batterien

WS6730 WEATHER STATION (RC-DCF)

USER MANUAL

1. Features

(5) Celsius / Fahrenheit

(5) Celsius / Fahrenheit

(5) Celsius / Fahrenheit

7. Weergave Barometrische Druk

7.3 Weergave Afgelopen Uur Luchtdruk (Geheugen)

(5) Celsius / Fahrenheit

(5) Celsius / Fahrenheit
