BEDIENUNGSANLEITUNG MC052 DOMETIC

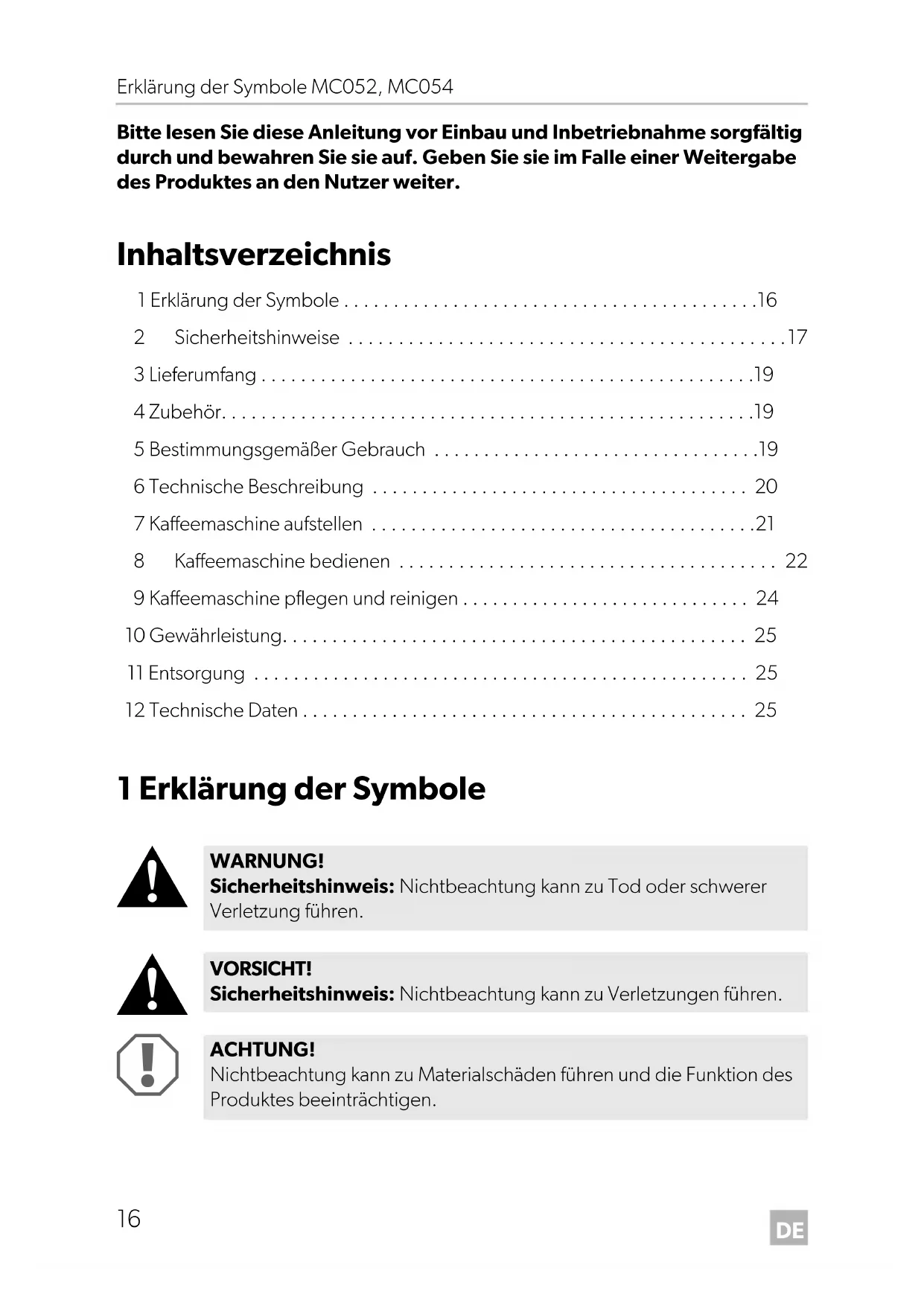

• Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. Inhaltsverzeichnis 1 Erklärung der Symbole p. 16
• 2 Sicherheitshinweise p. 17
• 3 Lieferumfang p. 19
• 4 Zubehör p. 19
• 5 Bestimmungsgemäßer Gebrauch p. 19
• 6 Technische Beschreibung p. 20
• 7 Kaffeemaschine aufstellen p. 21
• 8 Kaffeemaschine bedienen p. 22
• 9 Kaffeemaschine pflegen und reinigen p. 24
• 10 Gewährleistung p. 25
• 11 Entsorgung p. 25
• 12 Technische Daten 1 Erklärung der Symbole p. 25

WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen. VORSICHT! Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen. MC052-MC054-IO-16.book Seite 16 Donnerstag, 25. August 2016 11:50 11DE MC052, MC054 Sicherheitshinweise

2 Sicherheitshinweise Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:

• Montage- oder Anschlussfehler

• Beschädigungen am Produkt durch mechanische Einflüsse

• Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller

• Verwendung für andere als die in der Anleitung beschriebenen Zwecke

2.1 Allgemeine Sicherheit

• Wenn das Gerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht in Betrieb nehmen.

• Füllen Sie nie Wasser in das heiße Gerät. Schalten Sie das Gerät aus und lassen Sie es ca. 10 min. abkühlen.

• Beachten Sie, dass die Heizfläche nach Ausschalten des Gerätes noch eine Zeit lang heiß ist.

• Berühren Sie nicht die Heizfläche und Oberflächen, die mit heißen Flüssigkeiten in Berührung kommen.

• Vermeiden Sie Berührungen mit dem heißen Wasserdampf, der beim Brühvorgang entsteht.

• Reparaturen an diesem Gerät dürfen nur von Fachkräften durchge- führt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfall an den Kundendienst.

• Wenn das Anschlusskabel beschädigt ist, müssen Sie es ersetzen, um Gefährdungen zu vermeiden.

• Beachten Sie, dass das Anschlusskabel – nicht stark geknickt oder verdreht wird, – nicht an Kanten scheuert, – nicht mit heißen Oberflächen in Berührung kommt. HINWEIS Ergänzende Informationen zur Bedienung des Produktes. MC052-MC054-IO-16.book Seite 17 Donnerstag, 25. August 2016 11:50 11DE Sicherheitshinweise MC052, MC054

• Verwenden Sie kein Zubehör, dass nicht vom Hersteller empfohlen ist. Dies kann zur Verletzungen und Materialschäden führen.

• Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung.

• Ziehen Sie den Stecker nie am Anschlusskabel aus der Steckdose.

• Trennen Sie das Gerät vom Netz – vor jeder Reinigung und Pflege – nach jedem Gebrauch – bei einer Störung

2.2 Sicherheit bei der Montage des Gerätes

• Achten Sie auf einen sicheren Stand! Das Gerät muss so sicher aufgestellt und befestigt werden, dass es nicht umstürzen oder herabfallen kann.

2.3 Sicherheit beim Betrieb des Gerätes

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Elektrogeräte sind kein Kinderspielzeug! Verwahren und benutzen Sie das Gerät außerhalb der Reichweite von Kindern.

• Betreiben Sie das Gerät nur unter Aufsicht und nicht im Freien.

• Betreiben Sie das Gerät in Fahrzeugen ausschließlich im Stand und bei abgestelltem Motor.

• Benutzen Sie das Gerät nicht auf heißen Oberflächen und stellen Sie es nicht in der Nähe von offenen Flammen ab. MC052-MC054-IO-16.book Seite 18 Donnerstag, 25. August 2016 11:50 11DE MC052, MC054 Lieferumfang

• Schützen Sie das Gerät und die Kabel vor Hitze und Nässe.

• Tauchen Sie das Gerät nie in Wasser oder andere Flüssigkeiten.

• Betreiben Sie das Gerät nicht mit offenem Deckel. 3 Lieferumfang 4Zubehör 5 Bestimmungsgemäßer Gebrauch Die Kaffeemaschinen MC052 (Art.-Nr. 9600000340) und MC054 (Art.-Nr. 9600000341) dienen dazu, Kaffee oder Tee für bis zu fünf Tassen (je 125 ml) aufzubrühen. Nr. in Abb. 1, Seite 3Menge Bezeichnung Artikel-Nr.1 1 Kaffeemaschine 9600000340 (MC052, 12 V)9600000341 (MC054, 24 V)2 1 Fixing Kit 91035330153 1 Kaffeekanne 91035330164 1 Permanentfilter 9103533017– 1 Montage- und Bedienungs-anleitung– – BefestigungsmaterialBezeichnung Artikel-Nr.Fixing Kit 9103533015Kaffeekanne 9103533016Permanentfilter 9103533017 MC052-MC054-IO-16.book Seite 19 Donnerstag, 25. August 2016 11:50 11DE Technische Beschreibung MC052, MC054

6 Technische Beschreibung Die Kaffeemaschinen MC052 und MC054 sind vorrangig für den Einsatz in Fahr- zeugen und Booten gedacht und werden an eine 12-Vg-Spannungsquelle (MC052) oder an eine 24-Vg-Spannungsquelle (MC054) angeschlossen, z. B. am Bordnetz. Sie können Kaffee oder Tee für bis zu fünf Tassen (je 125 ml) aufbrühen. Die verwendete Spannungsquelle muss mit einer Sicherung von mindestens 20 A abgesichert sein. Angaben zur Sicherung finden Sie in der Begleitdokumentation des Fahrzeugs. Der Permanentfilter besteht aus Kunststoff und kann zur Reinigung entnommen werden. Die Kaffeekanne besteht aus Glas. Ein Tropfschutz verhindert, dass Wasser aus dem Filter läuft, wenn die Kaffeekanne vor Brühende aus der Maschine genommen wird. Die Befestigung ist für den Fahrbetrieb geeignet.

Die Kaffeemaschine besitzt die folgenden Bedienelemente: Nr. in Abb. 2, Seite 3 Bezeichnung 1 Filterträger mit Tropfschutz 2 Wassertank mit Füllstandanzeige 3 Klammer zum Arretieren der Kaffeekanne 4 Ein/Aus-Schalter Die LED leuchtet, wenn die Kaffeemaschine angeschaltet ist. 5 Kaffeekanne mit Dosierungsskala MC052-MC054-IO-16.book Seite 20 Donnerstag, 25. August 2016 11:50 11DE MC052, MC054 Kaffeemaschine aufstellen

7 Kaffeemaschine aufstellen

Kaffeemaschine aufstellen Sie können die Kaffeemaschine an einer Wand (Abb. 3, Seite 4) oder auf einer Arbeitsfläche (Abb. 4, Seite 4) befestigen. ➤ Montieren Sie den Befestigungswinkel mit den mitgelieferten Schrauben – an einer geeigneten Wand oder – auf einer Arbeitsfläche. ➤ Schieben Sie die Kaffeemaschine auf den Befestigungswinkel. Die Kaffeemaschine muss auf dem Befestigungswinkel einrasten. Kaffeemaschine anschließen ➤ Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung. ➤ Schließen Sie den DC-Stecker an eine DC-Steckdose an.

• Wählen Sie den Montageort so aus, dass Fahrzeuginsassen unter keinen Umständen verletzt werden können. Achten Sie bei der Montage des Geräts darauf, dass die Funktion der Airbags nicht behindert wird.

• Befestigen Sie das Gerät nicht im Kopfaufschlagbereich der Insassen. Achten Sie beim Bohren auf ausreichenden Freiraum für den Bohreraustritt. ACHTUNG! Montieren Sie das Gerät nur an oder auf Flächen, die hitze- und feuchtigkeitsbeständig sind. HINWEIS Sie können die Kaffeemaschine auch direkt an die Batterie anschließen. Beachten Sie dabei folgendes:

• Der Anschluss muss mit einer eigenen Sicherung von 20 A abgesichert sein.

• Die Anschlussleitung darf eine Länge von 5 m bei MC052 (12 V) bzw. 11 m bei MC054 (24 V) nicht überschreiten.

• Der Leitungsquerschnitt muss mindestens 4 mm² betragen. MC052-MC054-IO-16.book Seite 21 Donnerstag, 25. August 2016 11:50 11DE Kaffeemaschine bedienen MC052, MC054

8 Kaffeemaschine bedienen

Vor dem ersten Gebrauch ➤ Führen Sie zur Reinigung der Kaffeemaschine ein bis zwei Brühvorgänge ohne Filter und Kaffeemehl, nur mit klarem, kaltem Wasser durch. Befüllen Sie den Wassertank höchstens bis zur Maximum-Markierung. ➤ Gießen Sie das durchgelaufene Wasser weg. ➤ Reinigen Sie die Kaffeekanne in heißem Spülwasser. WARNUNG!

• Benutzen Sie das Gerät nicht während der Fahrt, sondern nur bei stehendem Fahrzeug.

• Sichern Sie die Kaffeekanne beim Betrieb mit der Klammer. So ist ein sicherer Stand der Kanne gewährleistet. ACHTUNG!

• Wenn Sie das Gerät in Fahrzeugen bei abgestelltem Motor betreiben, achten Sie auf den Ladezustand der Batterie.

• Ausgelaufene Flüssigkeiten bitte sofort aufnehmen. Ein Eindringen von Feuchtigkeit in das Gerät kann Schäden an der Elektronik hervorrufen. MC052-MC054-IO-16.book Seite 22 Donnerstag, 25. August 2016 11:50 11DE MC052, MC054 Kaffeemaschine bedienen

Gehen Sie wie folgt vor (Abb. 5, Seite 5): ➤ Füllen Sie klares, kaltes Wasser in den Wassertank (A). Befüllen Sie den Wassertank höchstens bis zur Maximum-Markierung. ➤ Schließen sie den Deckel. ➤ Setzen Sie einen handelsüblichen Papierfilter (Größe 2) oder den Permanentfilter in den Filterträger (B). ➤ Füllen Sie Kaffeemehl entsprechend der gewünschten Tassenanzahl in den Filter (C). ➤ Drücken Sie den Ein-/Ausschalter (D), um den Brühvorgang zu starten. ➤ Drücken Sie nach dem Brühvorgang den Ein-/Ausschalter (D), um die Kaffee- maschine auszuschalten. VORSICHT!

• Nehmen Sie die Kanne während des Brühvorgangs nicht länger als 30 Sekunden vom Gerät, da es sonst passieren kann, dass der Filter überläuft.

• Verwenden Sie den Permanentfilter nie in Verbindung mit einem Papierfilter, da es sonst passieren kann, dass der Filter überläuft. ACHTUNG!

• Verwenden Sie die Kaffeemaschine niemals ohne Wasser.

• Verwenden Sie niemals heißes Wasser.

• Füllen Sie auch keine anderen Flüssigkeiten als Wasser in den Wassertank. Dadurch kann die Kaffeemaschine zerstört werden. HINWEIS Die Brühzeit für fünf Tassen Kaffee beträgt ca. 25 Minuten bei MC052 (12 V) und ca. 20 Minuten bei MC054 (24 V). MC052-MC054-IO-16.book Seite 23 Donnerstag, 25. August 2016 11:50 11DE Kaffeemaschine pflegen und reinigen MC052, MC054

9 Kaffeemaschine pflegen und reinigen

➤ Spülen Sie den Permanentfilter nach Gebrauch unter einem Wasserhahn aus. Entnehmen Sie den Permanentfilter hierzu aus dem Filterträger. ➤ Reinigen Sie die Kaffeekanne nach jedem Brühvorgang in heißem Spülwasser. ➤ Entkalken Sie das Gerät regelmäßig (etwa vierteljährlich). Dies verlängert die Nutzungsdauer des Geräts und sorgt langfristig für optimale Ergebnisse bei der Kaffeezubereitung. Verwenden Sie zur Entkalkung handelsübliche Entkalkungsmittel. Wenden Sie diese nach Angaben des Herstellers an. WARNUNG! Trennen Sie vor jedem Reinigen das Gerät von der Stromzufuhr. ACHTUNG!

• Reinigen Sie das Gerät niemals unter fließendem Wasser oder gar im Spülwasser.

• Verwenden Sie zur Reinigung keine scharfen, scheuernden Reinigungsmittel oder harten Gegenstände, da dies das Gerät beschädigen kann. MC052-MC054-IO-16.book Seite 24 Donnerstag, 25. August 2016 11:50 11DE MC052, MC054 Gewährleistung

10 Gewährleistung Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler. Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken:

• eine Kopie der Rechnung mit Kaufdatum,

• einen Reklamationsgrund oder eine Fehlerbeschreibung. 11 Entsorgung ➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften. 12 Technische Daten Zulassungen Dieses Gerät entspricht den Anforderungen des LMBG-Gesetzes. PerfectCoffee MC052 Perfect Coffee MC054Art.-Nr.: 9600000340 9600000341Füllmenge: 5 Tassen (je 125 ml) Anschlussspannung: 12 Vg 24 Vg Leistungaufnahme: 170 W 300 W Brühdauer (5 Tassen): ca. 25 min ca. 15 min Abmessungen B x H x T: 240 x 270 x 155 mmGewicht: 1080 g MC052-MC054-IO-16.book Seite 25 Donnerstag, 25. August 2016 11:50 11FR Symboles MC052, MC054
