Marke	ION
Modell	Live LP
Produkttyp	Plattenspieler mit integrierten Lautsprechern
Stromversorgung	Netzadapter 12 V, 1 A (im Lieferumfang)
Abspielgeschwindigkeiten	33, 45 und 78 U/min
Audioausgang	RCA-Line-Pegel-Ausgang (nicht an Phono-Eingang anschließen)
Lautsprecher	Interne Lautsprecher zum Hören ohne externe Boxen
Autostop-Funktion	Automatischer Stopp des Plattentellers am Plattenende (schaltbar)
Tonarm	Tonarm mit Hebel zum Heben/Senken
45-U/min-Adapter	45-U/min-Adapter in einem dafür vorgesehenen Fach
Slipmat	Vormontiert auf dem Plattenteller
Lautstärkeregelung	Lautstärkeregler am Gerät
Netzschalter	Ein/Aus auf der Rückseite
Wartung und Reinigung	Mit einem weichen Tuch reinigen; Abtastnadel ersetzen, wenn abgenutzt
Sicherheit	Sicherheitshinweise vor Gebrauch lesen; RCA-Ausgang nicht an Phono-Eingang anschließen
Ersatzteile	Abtastnadel ICT05RS (Standard) und ICT06RS (78 U/min)
Allgemeine Informationen	Garantie und Support auf ionaudio.com; Handbuch in mehreren Sprachen verfügbar

Häufig gestellte Fragen - Live LP ION

Was tun, wenn beim Abspielen einer Schallplatte kein Ton zu hören ist?

Stellen Sie sicher, dass das Gerät eingeschaltet ist und die Nadel korrekt auf der Platte aufliegt. Überprüfen Sie, ob die Lautstärke ausreichend hoch eingestellt ist. Falls Sie externe Lautsprecher verwenden, schließen Sie die RCA-Ausgänge an einen Line-Eingang an (nicht an Phono).

Warum brummen die Lautsprecher?

Verwenden Sie den mitgelieferten 12 V 1 A Netzadapter. Wenn die Lautstärke auf Maximum steht, reduzieren Sie sie, bis das Brummen verschwindet.

Der Ton ist gedämpft oder kein Ton, was tun?

Entfernen Sie die Schutzkappe der Abtastnadel (Nadelschutz). Überprüfen Sie auch, ob die Nadel abgenutzt ist.

Der Plattenteller dreht sich nicht, wie beheben?

Stellen Sie sicher, dass der Netzschalter auf ON steht. Prüfen Sie, ob die Autostop-Funktion aktiviert ist und der Tonarm auf der Platte liegt. Wenn Autostop deaktiviert ist, muss der Teller dauerhaft drehen. Falls das Problem weiterhin besteht, setzen Sie den Riemen neu ein (siehe ionaudio.com/turntablebelt).

Wie stelle ich die Drehzahl ein, wenn sie falsch ist?

Überprüfen Sie, ob der Geschwindigkeitswähler auf der richtigen Position steht (33/45/78). Wenn das nicht ausreicht, entfernen Sie die entsprechende Gummilippe unter dem Gerät und justieren Sie die Schraube mit einem Kreuzschlitzschraubendreher.

Der Riemen des Plattentellers ist abgegangen, was tun?

Siehe die Anleitung zum Wiedereinsetzen des Riemens auf ionaudio.com/turntablebelt, um den Riemen korrekt zu montieren.

Wo kann ich eine Ersatznadel kaufen?

Die Abtastnadeln sind auf ionaudio.com erhältlich: Referenz ICT05RS für Standard-Schallplatten und ICT06RS für 78-U/min-Platten.

Was tun, wenn die Platte vor Ende der Musik stoppt?

Deaktivieren Sie die Autostop-Funktion mit dem entsprechenden Schalter. Dies ist bei 45-U/min-Platten oft notwendig.

Kann ich den Plattenspieler an einen Phono-Eingang meines Verstärkers anschließen?

Nein, die RCA-Ausgänge des Live LP sind Line-Pegel. Schließen Sie sie an einen Line-Eingang (CD, AUX usw.) an, um Schäden am Verstärker zu vermeiden.

Wo befindet sich der 45-U/min-Adapter?

Der 45-U/min-Adapter ist in einem dafür vorgesehenen Fach am Plattenspieler untergebracht. Nehmen Sie ihn heraus, um ihn auf dem Teller zu verwenden.

BEDIENUNGSANLEITUNG Live LP ION

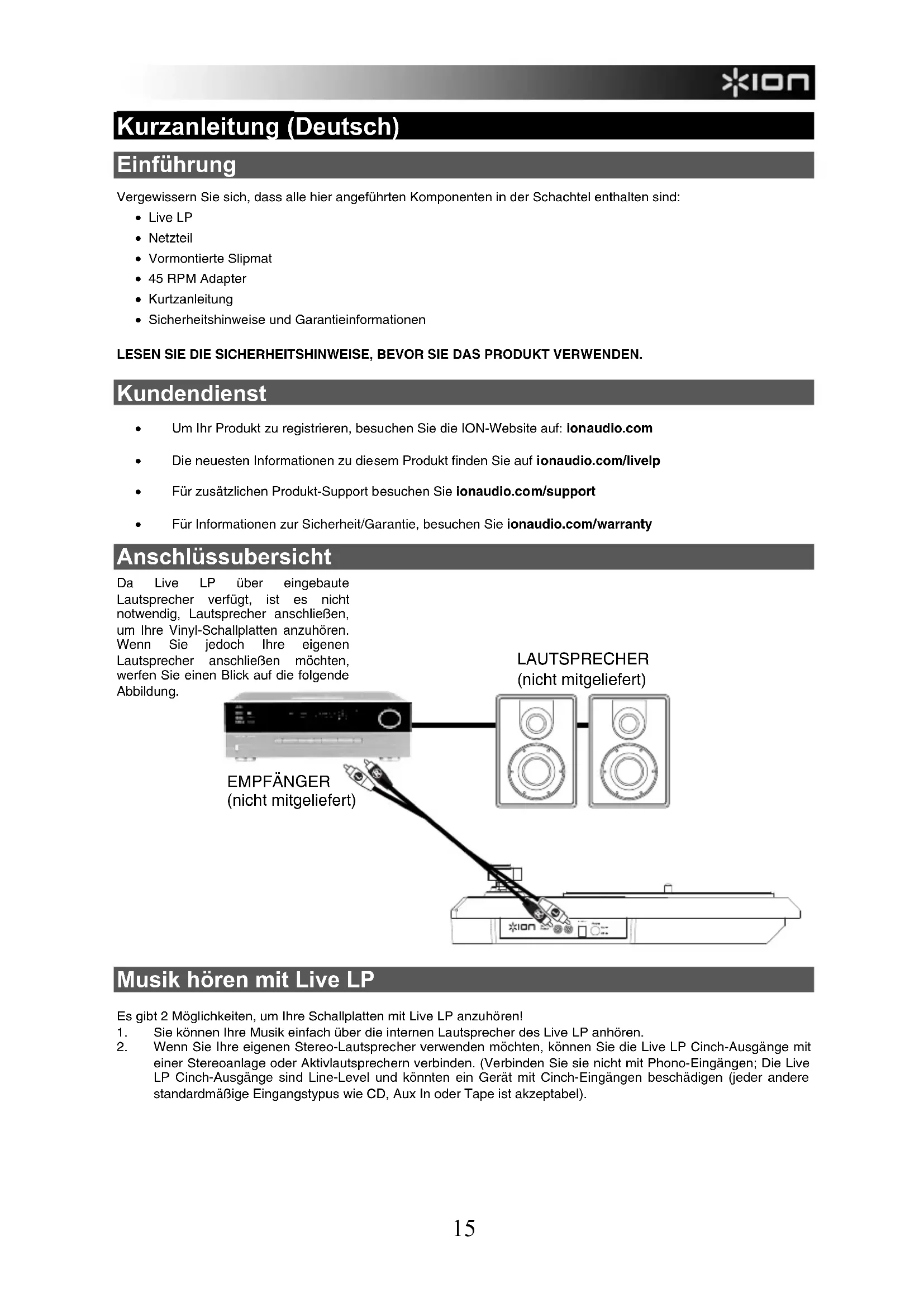

Kurzanleitung (Deutsch)

Einführung

Vergewissem Sie sich, dass alle hier angeführten Komponenten in der Schachtel enthalten sind:

Live LP
- Netzeil
Vormontierte Slipmat
45 RPM Adapter
Kurtzanleitung
- Sicherheitshinweise und Garantieinformationen

LESEN SIE DIE SICHERHEITSHINWEISE, BEVOR SIE DAS PRODUKT VERWENDEN.

Kundendienst

Um Ihr Produkt zu registrierten, besuchen Sie die ION-Website auf: ionaudio.com
Die neuesten Informationen zu diesen Produkt finden Sie auf ionaudio.com/livelp
Fur zusätzlichen Produkt-Support besuchen Sie ionaudio.com/support
Fur Informationen zur Sicherheit/Garantie, besuchen Sie ionaudio.com/warranty

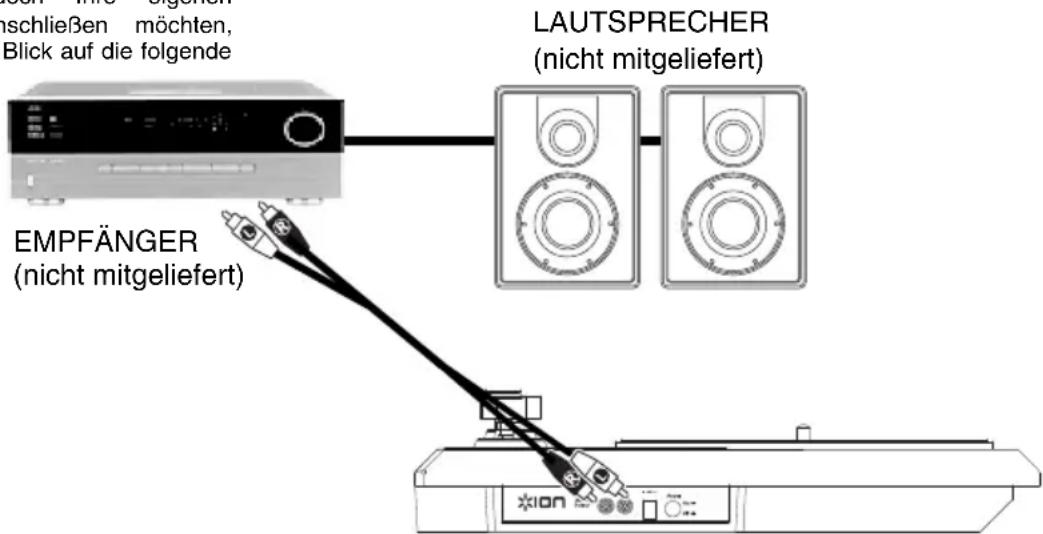

Anschlussubersicht

Da Live LP über eingebaute Lautsprecher verfügbar, ist es nicht notwendig, Lautsprecher anschreiben, um ihre Vinyl-Schallplatten anzuhoren. Wenn Sie jedoch ihre eigenen Lautsprecher anschreiben möchten, werfen Sie einen Blick auf die folgende Abbildung.

Musik horen mit Live LP

Es gibt 2 Möglichkeiten, um ihre Schallplatten mit Live LP anzuhören!

1. Sie konnen ihre Musik einfach über die internen Lautsprecher des Live LP anhoren.
2. Wenn Sie ihre eigenen Stereo-Lautsprecher verwenden möchten, können Sie die Live LP Cinch-Ausgabe mit einer Stereoganlage oder Aktivlautsprechen verbinden. (Verbinden Sie sie nicht mit Phono-Eingänge; Die Live LP Cinch-Ausgabe sind Line-Level und konnten ein Gerät mit Cinch-Eingänge beschädigen (jeder andere standardmäßige Eingangstypus wie CD, Aux In oder Tape ist akzeptabel).

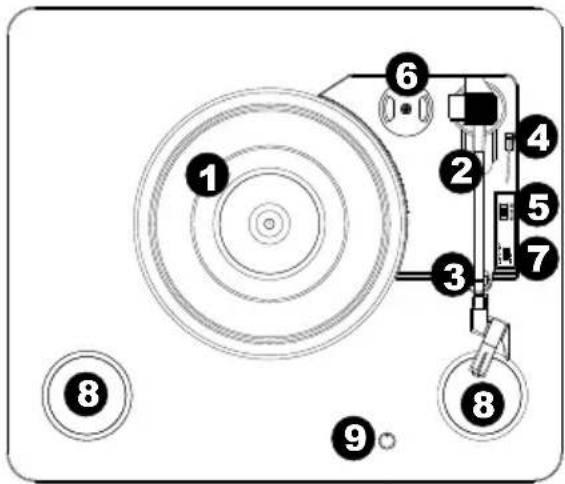

Funktionen

1. Plattenteller - Hier platzieren Sie ihre Schallplatte.
2. Tonarm* - Der Tonarm kann mit der Hand oder durch Drücken des entsprechenden Hebels angehoben und abgesenkt werden.itte beachten Sie, dass der Tonarm aus der Ruhestellung (auf dem Arm-Clip) entfernt werden muss, damit der Drehtellermotor aktiviert wird. Wenn der Tonarm wieder in seine Ruheposition gebracht wird, schaltet sich der Motor des Drehtellers aus. Wenn Autostop aktiviert ist und der Tonarm wieder in seine Ruheposition gebracht wurde, schaltet sich der Motor des Drehtellers aus.
3. Arm-Clip - Dieser speziell entworfene Arm-Clip sichert den Tonarm, wenn er nicht verwendet wird. Der Arm-Clip wurde so entwickelt, dass er in der oberen Position bleibt, wenn er entsprert ist.
4. Hebel - Hebt und senkt den Tonarm.
5. 33 / 45 / 78 RPM-SCHALTER - Regelt die Geschwindigkeit (RPM) des Plattentellers.

WICHTIG: Wenn das Tonabnehmersystem abgenutz ist, können Sie ein Ersatzproduk auf ionaudio.com/ict05rs erwerben. Wenn Sie 78 RPM Platten spielen, empfehlen wir die Verwendung einer 78 RPM Nadel, die Sie auf ionaudio.com/ict06rs erwerben können.

WICHTIG: Entfernen Sie die Kunststoffabdeckung des Tonabnehmers (Nadelabdeckung) bevor Sie den Plattenspieler verwenden.

1. 45 RPM-ADAPTERHALTERUNG - Sichert den mitgelieferten 45 RPM-Adapter. Wenn Sie den Adapter nicht verwenden, legen Sieihnitte in diese Haltevorrichtung.
2. Autostop-Schalter - Dieser Schalter schaltet Autostop an oder aus. Wenn Autostop eingeschaltet ist, wird der Plattenteller zu rotieren beginnen, sobald der Tonarm über die Schallplatte gelegt wird und stoppen, wenn die Platte das Ende erreicht hat. (Wenn Autostop ausgeschaltet ist, wird sich der Plattenteller immer und unabhängig von der Position des Tonarms drehen.)

Hinweis: Wenn ihre Schallplatte stoppt, bevor sie das Ende des Songs erreicht hat, bringen Sie Autostop für diese spezielle Schallplatte in die Position AUS. Dies wird in der Regel auch für 45 RPM Schallplatten empfohlen.

• WICHTIG: Wenn das Tonabnehmersystem abgenutz ist, können Sie ein Ersatzprodukt auf ionaudio.com/ict09rs erwerben. Wenn Sie 78 RPM Platten spielen, empfehlen wir die Verwendung einer 78 RPM Nadel, die Sie auf ionaudio.com/ict06rs erwerben können.

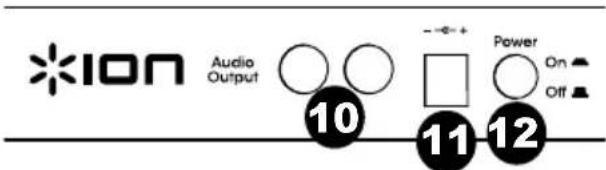

**WARNUNG: Die Cinch-Ausgabe sind line-pegel.itte nur verbinden um linepegel Eingangen. Sie konnten beschädigen ihre Empfänger wenn Sie Verbindung Die Cinch-Ausgabe des Live LP sind zu einem Phono-Eingangen.

1. Lautsprecher - Horen Sie die Musik Ihrer gespielen Schallplatte.
2. Lautstärke - Steuert die Audioausgabe aus den Lautsprechem.
3. Cinch-Ausgang** - Die Audiosignale von einer Vinyl-Schallplatte, die gerade abgeschweit wird, wird an diesen Line-Level-Koaxial-Ausgang gesendet. Diese darf nicht mit Phono-Level-Geräten verbunden werden. (Wenn Sie kein Cinch-Kabel haben, konnen Sie dies beim lokalen Elektronikfachhändler erwerben.)
4. Stromversorgung - Verwenden Sie den mitgelieferten Adapter, umihn mit einer Steckdose zu verbinden.
5. Ein-/Ausschalter - Drücken Sie diese Taste, um Live LP ein- oder auszuschalten.

Fehlerbehebung

Wenn Sie Schwierigkeiten mit dem Produkt haben,esen Sieitte die unter aufgeführten Schritte zur Fehlerbehebung.

Ich kann bei der Musikwiedergabe nichts horen:

• Wenn Sie Vinylplatten Spieler:

• Stellen Sie sicher, dass Live LP eingescheltet und die Nadel auf der Schallplatte ist.
  o Verbinden Sie die Cinch-Ausgabe des Live LP mit einer Stereoanlage oder mit Aktivlautsprechem. (Verbinden Sie sie nicht mit Phono-Eingangen; Die Cinch-Ausgabe des Live LP sind Line-Verbindungen und konnen ein Gerät mit Phono-Eingangen beschädigen.)

• Stellen Sie den Lautstärkeregler am Plattenteller so ein, dass Sie die Wiedergabe ihrer Platten durch die eingebauten Laufsprecher horen können.

Wenn ich den Plattenspieler verwende, Höhe ich ein Summen durch meine Laatsprecher.

• Wenn Sie über einen Laufsprecher spielen:

Stellen Sie sicher, dass Sie das 12V 1A Netzteil verwenden, das mit ihrem Produkt ausgeliefert wurde.
O Wenn Sie die maximale Lautstärke eingestellt haben, versuchen Sie die Lautstärke zu reduzieren, bis das Brummgeräusch verschwindet.

Mein Plattenspieler gibt keinen Ton aus bzw. der Ton klingt dumpf:

Entfernen Sie die Abdeckung von der Nadel.

Der Riemen des Plattenspielers hat sich gelöst:

o Btte bringen Sie den Riemen wieder am Plattenteller an. Eine genaue Anleitung dazu erhalten Si auf ionaudio.com/turntablebelt.

Mein Plattenspieler dreht sich nicht:

• Stellen Sie safer, dass der Plattenspieler eingeschaltet ist (Netzschalter auf der Rückseite).
  Stellen Sie sicher, dass Autostop eingeschaltet ist und der Tonarm uber der Schallplatte positioniert wurde (wenn die Funktion Autostop ausgeschaltet ist, sollte sich der Plattenteller immer drehen, wenn er eingeschaltet ist).
  O Wenn die oben genommen Schritte nicht halten, müssen Sie den Riemen des Plattenspielers wieder anbringen. Einzelheiten darüber entnehmen Sie der Anleitung auf ionaudio.com/turntablebelt.

Meine Schallplatte wird nicht mit der richtigen Geschwindigkeit wiedergegeben. Die Tonlage ist zu hoch oder zu tief:

O Stellen Sie sicher, dass der 33/45/78-Schalter fur diese Schallplatte auf die entsprechende Geschwindigkeit eingestellt ist.
O Wenn der 33/45/78-Schalter richtig eingestellt ist, aber die Geschwindigkeit immer noch nicht ganzt Stimmt, gehen Sie folgendermaBen vor:

1. Heben Sie das Gummipolster mit der anzupassenden RPM-Geschwindigkeit auf der Unterseite des Live LP ab, um es zu entfernen.
2. Drücken Sie die Gummidichtung durch. Ziehen Sie die Schraube fester an oder loseen Sie die Schraube etwas mit einem Kreuzschlitzschraubendreher, um die RPM-Geschwindigkeit genau abzustimmen.

BEVOR SIE DIESES PRODUKT EINSENDEN, kontaktieren Sieitte ION Audio furtechnischen Support.
