BEDIENUNGSANLEITUNG 00118595 HAMA

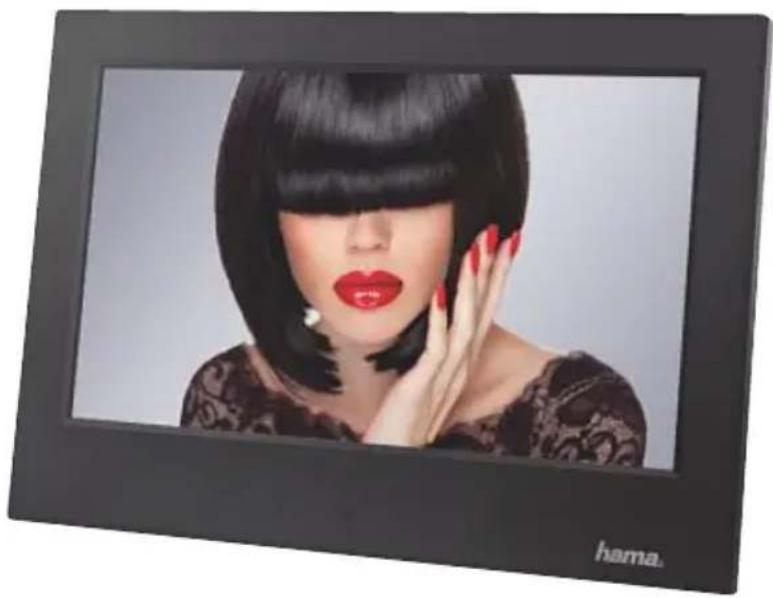

Digitaler Bilderrahmen

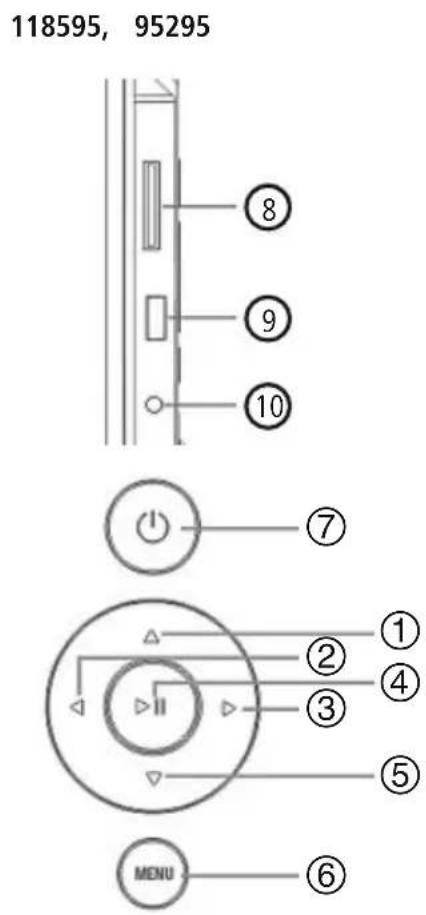

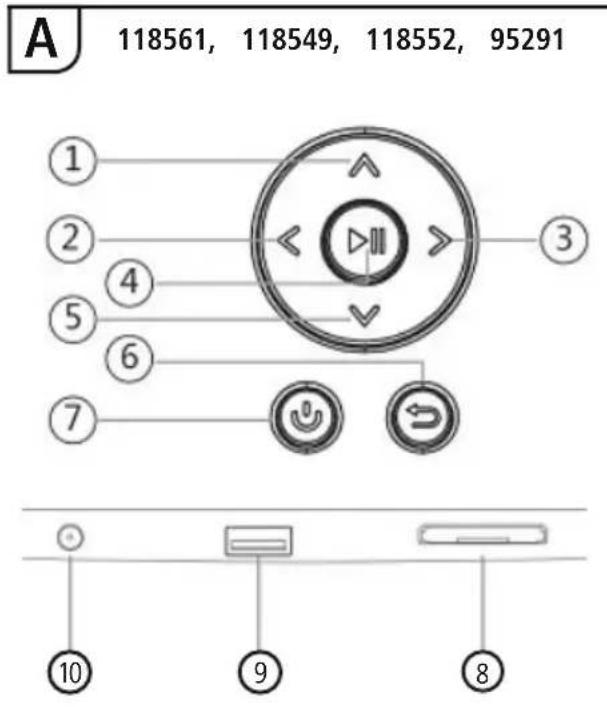

Bedienungselemente und Anzeigen

A: Digitaler Bilderrahmen - Bedien- und Anschlussfeld
1	Λ / Δ	Steuerungstaste Aufwärts / zur{nachste Datei wechseln
2	< / <	VOL -/ Links - Steuerungstaste
3	>/ ▷	VOL +/ Rechts - Steuerungstaste
4	■/■	Play/Pause/OK/ENTER - Taste
5	V / ▽	Steuerungstaste Abwärts / zur letzte Datei wechseln
6	MENU/	Exit / Zurück - Taste MENU = 2°
7	∅/ ∪	EIN/AUS - Taste
8		S D/MMC/SDHC Kartenslot 9
9		USB (Typ A)
10		Anschlußbuchse für Netzadapter

Inhaltsverzeichnis

1. Erklärung von Warnsymbolen und Hinweisen 28
2. Packungsinhalt 28
3. Sicherheitshinweise 28
4. Pixelfehler 29
5. Inbetriebnahme 30
   5.1 Aufstellen 30
   5.2 Wandmontage 30
   5.3 Batterie einlagen, bzw. wechseln ....31
   5.4 Anschluss der Stromversorgung 31
6. Bedienung und Betrieb 32
   6.1 Die Menüfhrung 32
   6.2 Systemeinstellungen 33
7. Funktionen 35
   7.1 Photo. 35
   7.2 Kalender 36
   7.3 Ordner 37
   8.Zusatzfunktionen 38
   8.1 Photo-Slideshow-Varianten 38
   8.2 Fehlerursachen und -behebung....38
   9.Wartung und Pflege 39
8. Haftungsausschluss 39
9. Service und Support 39
10. Technische Daten 40
11. Menüstruktur 44
12. Entsorgungshinweise 45

Vielen Dank, dass Sie sich für ein Hama Produkt entschieden haben!

Nehmen Sie sich Zeit und setzen Sie die folgenden Anweisungen und Hinweise zunachst ganz durch. Bewahren Sie diese Bedienungsanleitung anschließend an einem sicheren Ort auf, um bei Bedarf darin nachschlagen zu konnen.

Sollten Sie das Produkt veräußern, geben Sie diese Bedienungsanleitung an den neuen Eigentümer weiter.

1. Erklärung von Warnsymbolen und Hinweisen

Warning

Wird verwendet, um Sicherheitshinweise zu kennzeichnen oder um die Aufmerksamkeit auf besondere Gefahren und Risiken zu lenken.

Hinweis

Wird verwendet, um zusätzliche Informationen oder wichtige Hinweise zu kennzeichnen.

2. Packungsinhalt

• Digitaler Bilderrahmen
  230V Netzteil
  Fernbedienung
• These Bedienungsanleitung

Hinweis

Prufen Sie die Lieferung auf Vollständigkeit und auf sightbare Schäden. Melden Sie eine unvollständige oder beschädigte Lieferung umgehend ihrer Lieferanten/Händler.

3. Sicherheitshinweise

• Das Produkt ist für den privaten, nicht-gewerblichen Haushaltsgebrauch vorgesehen.
• Schützen Sie das Produkt vor Schmutz, Feuchtigkeit und Überhitzung und verwenden Sie es nur in trockenen Räumen.
• Lassen Sie das Produkt nicht fallen und setzen Sie es keinen heftigen Erschütterungen aus.
• Betreiben Sie das Produkt nicht außerhalb seiner in den technischen Daten angegebenen Leistungsgrenzen.
• Betreiben Sie das Produkt nur an einer davon zugelassenen Steckdose. Die Steckdose muss in der Höhe des Produktes angebracht und leicht zugänglich sein.
• Trennen Sie das Produkt mittels des Ein-/Ausschalters vom Netz - wenn dieser nicht vorhanden ist,ziehen Sie die Netzleitung aus der Steckdose.
• Verlegen Sie alle Kabel so, dass sie keine Stolpergebn darstellen.

• Knicken und quetschen Sie das Kabel nicht.

• Nehmen Sie keine Veränderungen am Produkt vor. Dadurch verlieren sie jegliche Gewährleistungsansprüche.

• Versuchen Sie nicht, das Produkt selbst zu warten oder zu reparieren. Überlassen Sie jegliche Wartungsarbeit dem zuständigen Fachpersonal.
• Halten Sie Kinder unbedingt von dem Verpackungsmaterial fern, es besteht Erstickungsgefahr.
• Entsorgen Sie das Verpackungsmaterial(sofort gemäß den örtlich gültigen Entsorgungsvorschriften.

Warning - Batterien

• Entfernen und entsorgen Sie verbrauchte Batterien unverzüglich aus dem Produkt.
• Verwenden Sie ausschließlich Akkus (oder Batterien), die dem angegebenen Typ entsprechen.
• Beachten Sie unbedingt die korrekte Polarität (Beschriftung + und -) der Batterien und legen Sie diese entsprechend ein. Bei Nichtbeachtung besteht die Gefahr des Auslaufens oder einer Explosion der Batterien.
  Laden Sie Batterien nicht.
  Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf.
• Schlieben Sie Akkus/Batterien nicht kurz und halten Sie sie von blanken Metallgegenständen fern.

Warning

• Öffnen Sie das Produkt nicht und betreiben Sie es bei Beschädigungen, davon ausgehender Rauchentwicklung, Geruchsbildung oder lauten Gerausche nicht weiter. Wenden Sie sich umgehend an ihren Handler oder unsere Serviceabteilung (siehe Pkt. Service und Support).
• Verwenden Sie das Produkt nicht, wenn der Adapter, das Anschlusskabel oder die Netzleitung beschädigt sind.

4. Pixelfehler

Hinweis

Bedingt durch den Herstellungssprozess kann es zu sog. Pixelfehlern kommt. Diese äußern sich im allg. durch weiß oder schwarze Pixel, die während der Wiedergabe permanent aufleuchten. Im Rahmen von Fertigungstoleranzen sind max. 0,01% dieser Pixelfehliger gemessen an der Gesamtgroße des Displays als Toleranz möglich und stellen keinen Produktfehler dar.

5. Inbetriebnahme

5.1 Aufstellen

• Schrauben Sie den Standfuß in die darauf vorgesehene Gewindeöffnung auf der Rückseite des Produktes ein.
• Entfernen Sie die Displayschutzfolie.
• Stellen Sie das Produkt auf eineEbene,waagerechte und rutschfeste Fläche.
• Stellen Sie keine anderen Gegenstände auf das Produkt.

5.2 Wandmontage

Alternative können Sie die Befestigungsvorbereitung auf der Rückseite des Produktes für eine Wandmontage verwenden, bzw. können das Produkt an VESA kompatiblen Wandhalterungen befestigen.

Angabe der VESA in den jeweiligen Technischen Daten.

Hinweis - Zubehörinformation

Eine entsprechende Auswahl an Hama Produkten finden Sie unter www.hama.com.

Hinweis

• Prufen Sie vor Montage die Eignung der vorgesehenen Wand für das anzubringende Gewicht und vergewissern Sie sich, dass sich an der Montagestelle in der Wand keine elektrischen Leitungen, Wasser-, Gas- oder sonstige Leitungen befinden.
• Besorgen Sie sich spezielles bzw. geeignetes Montagematerial im Fachhandel für die Montage an der vorgesehenen Wand.
• Montieren Sie das Produkt nicht an Orten, unter denen sich Personen aufhalten konnten.

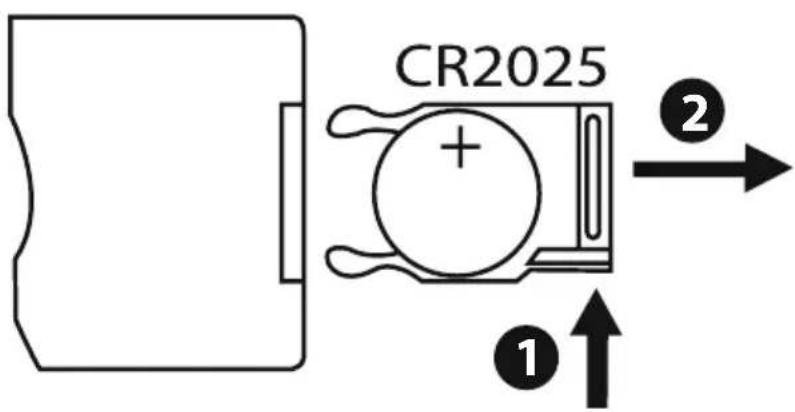

5.3 Batterie einlagen, bzw. wechseln

• Öffnen Sie das Batteriefach der Fernbedienung
• Legen Sie die Knopfelle des Typs CR2025 polrlichtig ein.
  Wahlweise entfern Sie den Kontaktunterbrecherstreifen der Batterie.
• Schlieben Sie das Batteriefach wieder. Beachten Sie darauf, dass die Verriegelung sauber einrastet.

5.4 Anschluss der Stromversorgung

Warning

• Betreiben Sie das Produkt nur an einer davon zugelassenen Steckdose. Die Steckdose muss in der Höhe des Produktes angebracht und leicht zugänglich sein.
• Betreiben Sie das Produkt nicht weiter, wenn es offensichtlich Beschädigungen aufweist.

Hinweis

• Das Netzgerät ist für eine Netzspannung von 100-240 V geeignet und davon weltweit einsetzbar. Beachten Sie, dass hierzu ein länderspezifischer Adapter notwendig ist.

• Eine entsprechende Auswahl an Hama Produktien finden Sie unter www.hama.com.

• Verbinden Sie das mitgelieferte Netzteil mit einer ordnungsgemäß installierten und Funktionsfähigen Steckdose.

• Verbinden Sie anschließend das Anschlusskabel des Netzteils mit dem DC-IN Anschluss des Produktes.

6. Bedienung und Betrieb

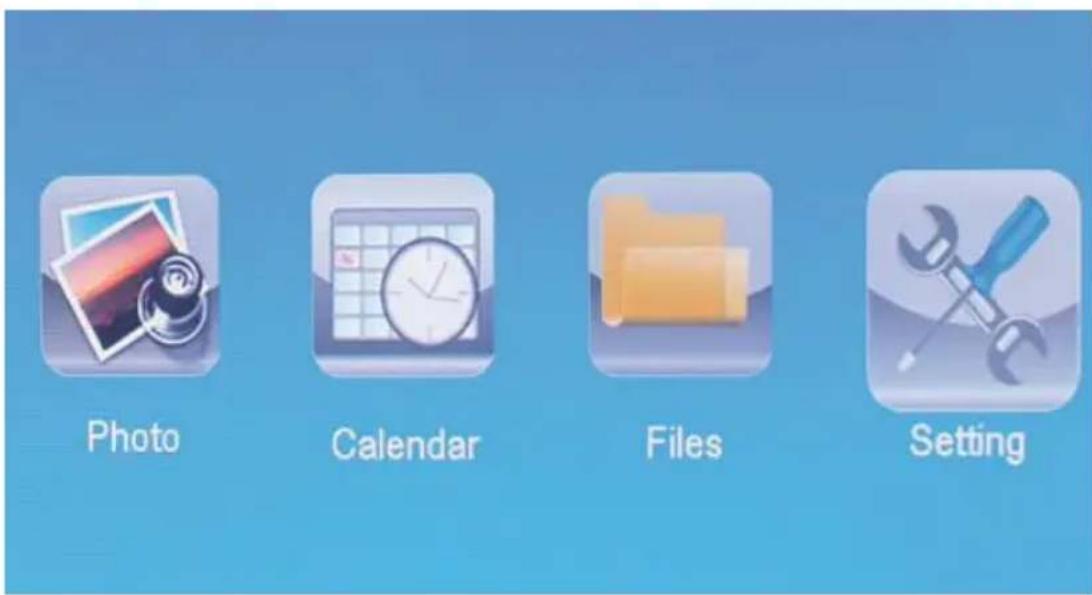

6.1 Die Menüfhrung

Das Gerät ist mit einer benutzerfreundlichen Menüführung ausgestellt. Die Menüführung wird am Bildschirm eingeblendet.

Folgende Speichermedien konnen gelesen werden:

• SD/SDHC - Karten (bis 32 GB)
• USB Speichermedien

Schalten Sie das Gerät ein, indem Sie den ON/OFF (Ein/Aus) Schalter betätigten.

Sie rufen das Hauptmenü mit der [MENÜ]-Taste auf. Im Menu bewegen Sie sich mit den [▲][▶]-Tasten und wahren die gewünschte Funktion.

Wenn Sie ihre Wahl mit der [OK]-Taste bestätigen, erscheid ein entsprechendes Untermenü. Hier bewegen Sie sich mit den [▲] oder [▼]-Tasten und wahren die gewünschte Zeile. Die gewählte Zeile ist Farblich markiert.

Bestätigten Sie ihre Wahl mit der [OK]-Taste. Meist erscheint dann ein weiteres Menu, in dem Sie sich mit den [][][] [▼] -Tasten bewegen und die gewünschte Einstellung wahlen.

Mit der Taste [EXIT]-Taste verlassen Sie die aktuelle Menüebene.

Zur Orientierung siehe auch die Menüstruktur im Anhang.

Sie konnen das Gerät mit den Tasten auf der Rückseite oder der im Lieferumfang enthaltenen Fernbedienung steuern.

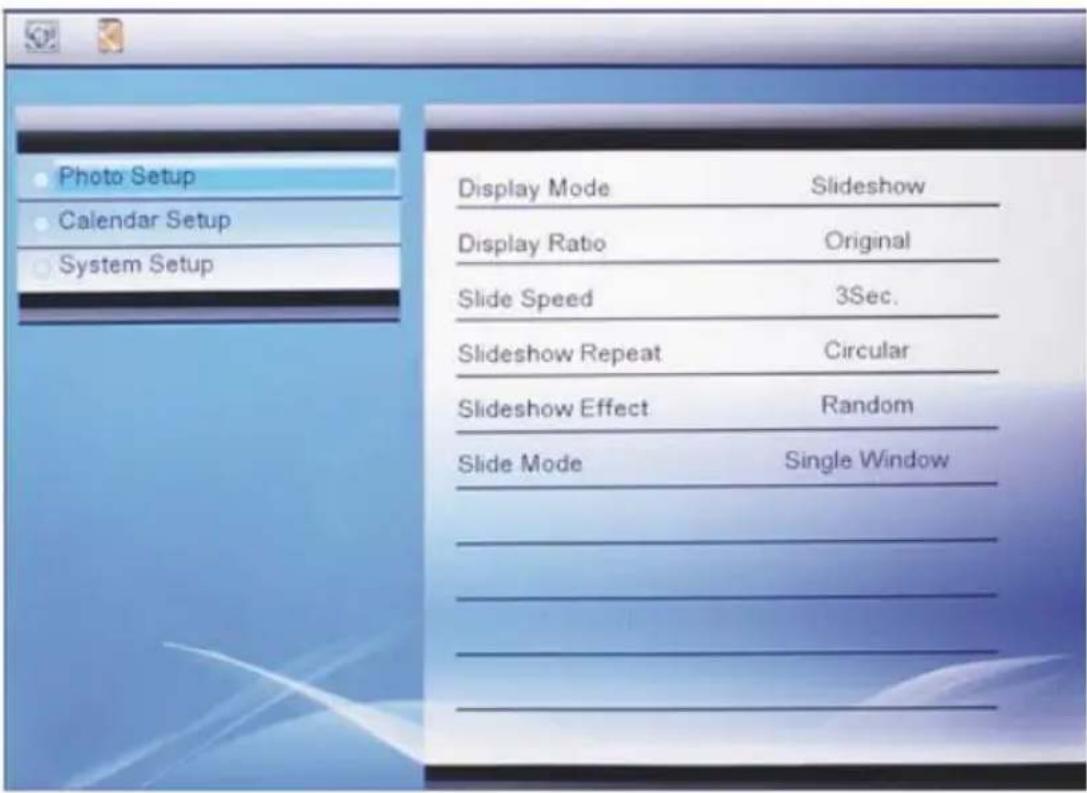

6.2 Systemeinstellungen

Um in das Setupmenü zu gelangen, drücken Sie nun die [SETUP]-Taste auf ihrer Fernbedienung, oder bewegen Sie sich mit den [][] -Tasten auf der Rückseite des Gerätes oder der Fernbedienung auf den Menüpunkt.

Folgende Menüpunkte stehen zur Verfügung:

Foto - Einstellungen	Anzeigemodus	Hier konnen Sie zwischen zwei Anzeigemodes wahren
	Bild-Anzeige	Bild zum Bildschirm ausrichten
	Intervall	Wahlen Sie die Zeitdauer aus, mit dem die Bilder ablaufen sollen (3/5/15/30 Sek. 1/5/15 Min.)
	Wiederholen	Funktionsmü zum einstellen der Wiederholschleife
	Übergänge	Funktionsmü zum einstellen der Bildübergänge
	Diaschau Modus	Mit dieser Funktion konnen bis zu vier Bilder gleichzeitig angezeigt werden
	Zufällige Bildwiedergabe	Funktionsmü zum Auswähen der Abspielfolge in der Foto- Slideshow (Geordnet in Reihenfolge oder Zufällig)
Kalender - Einstellungen	Datum	Funktionsmü zum Einstellen des Datumss
	Zeitformat	Funktionsmü zum einstellen der Uhrzeit
	Uhrzeit
System - Einstellungen	Sprache	Wahlen Sie die gewünschte Menu/Bei-diensprache aus
	Helligkeit
	Krontrast	Hier stellen Sie die Helligkeit, Kontrast, Farbsattigung und Schattierung des Gerätes ein
	Sättigung
	Farbston
	Autom. Einschalten	Hier kann eingestellt werden, wann das Gerät Einschalten oder Ausschalten soll.
	Einschaltzeit
	Autom. Ausschalten	ACHTUNG: das Einschalten und Aus-schalten muß vorher noch extra aktiviert werden!
	Ausschaltzeit
	Autom. Ein/Aus Wdh.
	Reset	Funktionsmü zum Zurücksetzen auf den Werkszustand
	Version	Funktionsmü zum anzeigen der aktuellen Firmware Version
	System Upgrade	Funktionsmü zumactualisierend der Firmware

7. Funktionen

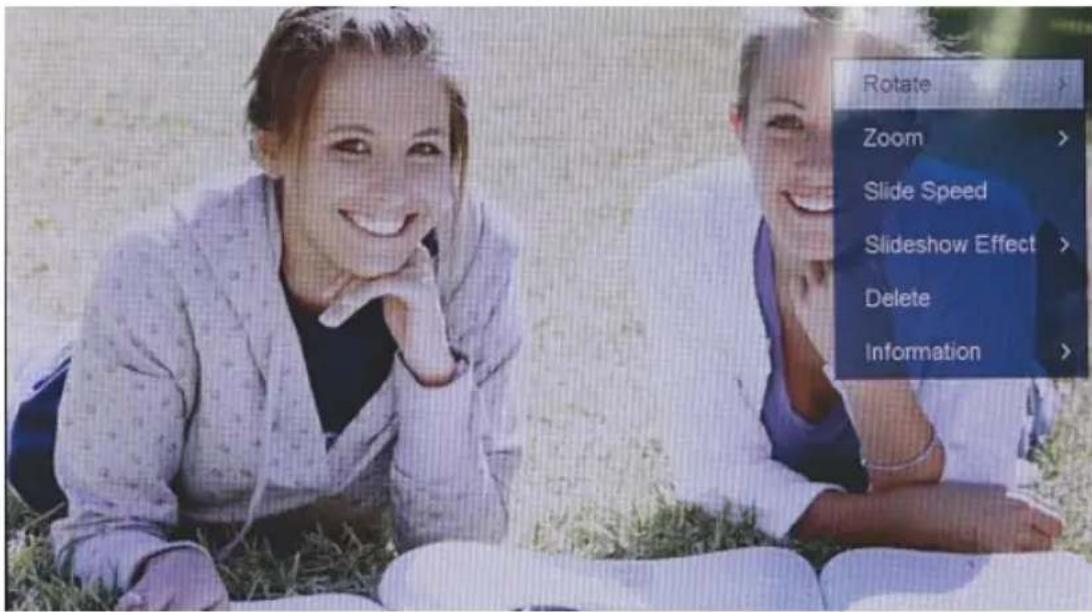

7.1 Photo

Das Gerät startet automatisch mit der Photo-Diashow sobald Sie ein Speichermedium eingelegt haben. Bei nicht eingelegtem Speichermedium, startet das Gerät mit den abgespeicherten Daten des internen Speichers.

• Wahlen Sie mit Hilfe der [▲][▶][▲][▼]-Tasten auf Ihrrem Gerät oder der Fernbedienung das Symbol aus und bestätigten Sie die Auswahl mit [OK]
• Das Gerät startet standardmöig mit der Slideshow.
• Drücken Sie die [EXIT]-Taste auf der Fernbedienung oder die [MENU]-Taste auf dem Gerät, um in den Bildvorschau Modus zu wechseln.
• Wahlen Sie mit Hilfe der [][][] [▼]-Tasten ein Photo aus und starten Sie mit [OK] die Wiedergabe.
• Drücken Sie während der Bildwiedergabe (auch Dia-Show) auf der Fernbedienung die Taste [PLAY/PAUSE] und anschließend für ca. 2 Sek. [SETUP], um weitere Optionen für das angezeigte Bild aufzurufen.

Hinweis

Im Photo-Einstellungen-MENU konnen Sie weitere Einstellungen vornehmen

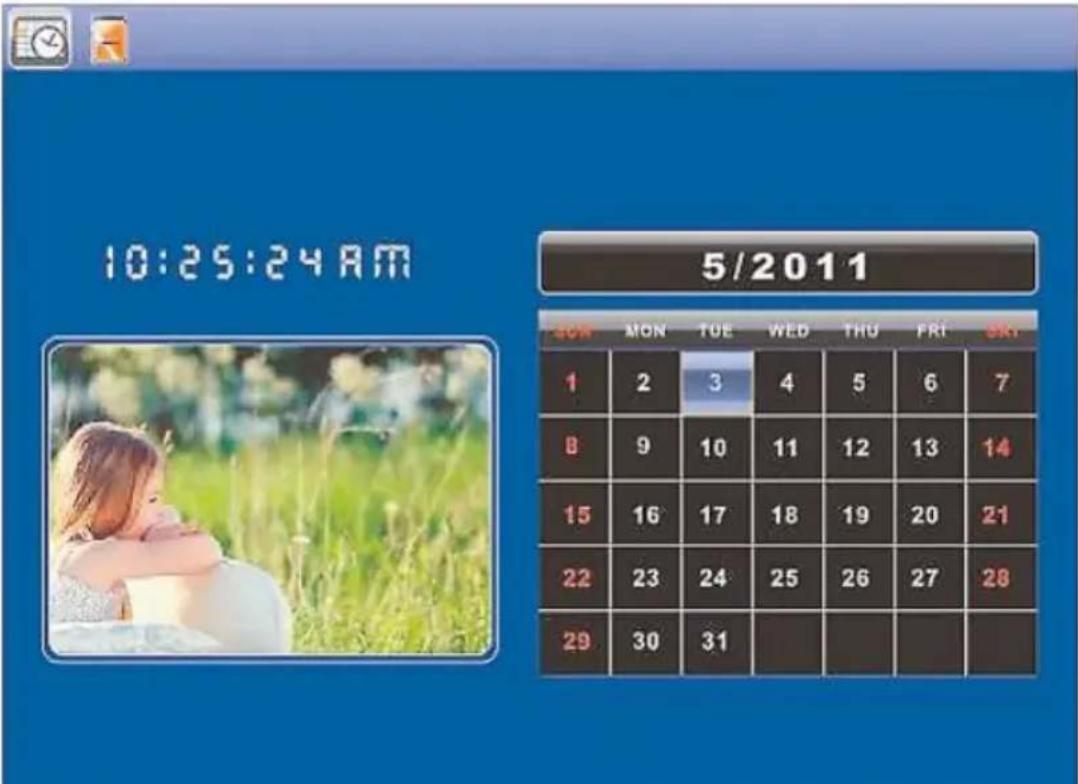

7.2 Kalender

Drücken Sie mit den [][][] auf ihrem Gerät oder der Fernbedienung auf das Symbol und drücken Sie die [OK]-Taste.

Folgende Funktionen können Sie ausführten:

• Mit Hilfe der [][] -Taste könnte Sie das Jahr verändern
• Mit Hilfe der [][] -Tasten können Sie den Monat wechseln

Hinweis

• Im Kalender-Einstellungen-Menu können Sie weitere Einstellungen vornehmen.

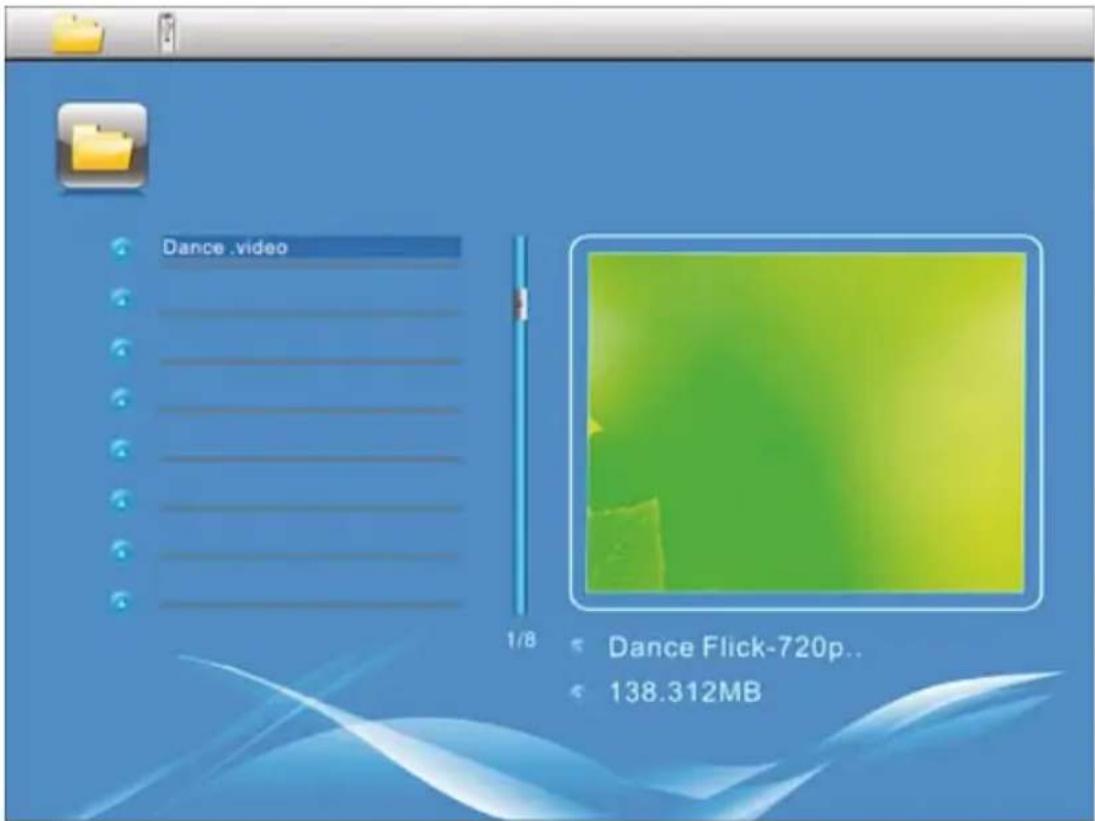

7.3 Ordner

Drücken Sie mit den [][][] auf ihrem Gerät oder der Fernbedienung auf das Symbol und drücken Sie die [OK]-Taste.

Wahlen Sie mit den [][] -Tasten die gewünschte Datai aus und drücken Sie anschließend die [] -Taste auf ihrer Fernbedienung oder Taste ③ auf ihrem Gerät. Es erscheint nun ein neuen Menüfenster mithilfe Sie alle auf dem Speichermedium befindlichen Datieren auf den internen Speicher speichern können.

• Durch Bestätigung Ja / Yes mit der [OK]-Taste wird nun die ausgewählte Datei vom Speichermedium auf den internen Speicher übertragen.
• Drücken Sie Nein / No kommt Sie zurück auf die Order Ebene.

Hinweis

Funktion nur möglich, wenn ein internet Speicher vorhanden ist.

8. Zusammenfunktionen

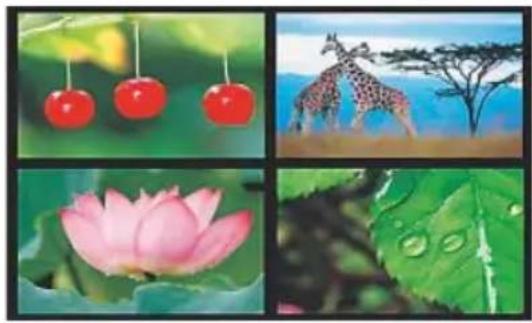

8.1 Photo-Slideshow-Varianten

8.2 Fehlerursachen und -behebung

Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen:

	Fehler Mögliche Ursache Behebung
Allgemein	Keine Anzeige auf dem Display	Gerät ist ausgeschaltet Schalten Sie das Gerät ein.
		Netzadapter nicht korrekt angeschlossen	Stellen Sie safer, dass der Netzadapter in der Steckdose steckt und am Gerät angeschlossen ist.
		Steckdose liefert keine Spannung	Überprüfen Sie die Haussicherungen.
		Gerät defekt	Benachrichtigen Sie den Kundendienst.
DPF	Gerät schaltet plötzlich ab	Durch staticische Entladungen, wie sie im normalen Alltagsgebrauch vorkommen (Teppichboden, Wollpullover), kann es passieren, dass das Produkt in den Standbymodus wechselt.	Sollte das Gerät nicht mehr reagieren oder kein Bild mehr anziegen, betätigen Sie den POWER Knopf an der Fernbedienung oder an der Rückseite des Gerätes, um das Gerät wieder einzuschalten.
	Kein Bild wird angezeigt	Kein Speichermedium eingesteckt	Steen Sie ein Speichermedium ein.
		Speichermedium enthalt keine Daten	Überprüfen Sie Ihr Speichermedium.

Hinweis

• Wenn Sie mit den vorstehend genannten Schritten das Problem nicht losen konnen, wenden Sie sichitte an den Kundendienst.

9. Wartung und Pflege

Das Display des Gerätes befindet sich hinter einem Schutzglas.

• Reinigen Sie das Display nur mit einem trocken, weichen Tuch.
• Üben Sie beim Reinigen keinen Druck auf die Bildschirmfläche aus.
• Verwenden Sie zur Reinigung keine Lösungsmittel- oder alkoholhaltigen Reiniger um die Oberfläche nicht zu beschädigen.

Hinweis

Zur schonenden Reinigung und Pflege des Displays empfehlen wir Ohnen ein Microfaser-Reinigungstuch.

• Reinigen Sie den Rest des Gerätes mit einem trocken Tuch. Bei starker Verschmutzung kann das Tuch ein weniger angefeucht werden.

10. Haftungsausschluss

Die Hama GmbH & Co. KG übernimmt keinerlei Haftung oder Gewährleistung für Schäden, die aus unsachgemäßer Installation, Montage und unsachgemäßem Gebrauch des Produktes oder einer Nichtbeachtung der Bedienungsanleitung und/oder der Sicherheitshinweise resultieren.

11. Service und Support

Bitte wenden Sie sich bei Fragen zum Produktigeria an die Hama-Produktberatung.

Hotline: [phone] (Deu/Eng)

Weitere Supportinformationen finden sie hier: www.hama.com

12. Technische Daten

Hinweis

Änderungen von Design und technischen Daten bleiben vorbehalten und bedürfen keiner Ankündigung.

Digitaler Bilderrahmen 00118561
Stromversorgung Eingang 100-240V AC / 50/60Hz / 0,4A Max
Stromversorgung Ausgang 5V DC / 1.5A
Leistungsaufnahme < 6.5W
Abmessungen	220 x 54 x 184 mm (mit Standfuß)
	220 x 4 x 184 mm (ohne Standfuß)
Gewicht ca. 525g
Empfohlene Geräteumgebung 0°C - 40°C (32 - 104 F)
Relative Luftfeuchtigkeit 10 - 80 % (nicht kondensierend)
Display 24,64 cm (9.7") 4:3 TFT-LED
Auflösung 1024 x 768 (RGB)
Helligkeit 150 cd/m2
Krontrast 400 : 1
Batterie Knopfzelle CR2025 3V
Koherent Speichermedien SD/SDHC/MMC
Externe Anschlüsse	USB Typ A, Host
Unterstützte Dateiformate	JPEG, JPG (up to 64 MP)
Stromversorgung Eingang 100-240V AC / 50/60Hz / 0,4 A Max Stromversorgung Ausgang 5V DC / 1.5A Leistungsaufnahme < 6.8 W Abmessungen 234 x 56 x 198 mm (mit Standfuß) 234 x 8 x 198 mm (ohne Standfuß) Gewicht ca. 580 g Empfohlene Geräteumgebung 0°C - 40°C (32 - 104 F) Relative Luftfeuchtigkeit 10 - 80 % (nicht kondensierend) Display 24,64 cm (9.7") 4:3 TFT-LED Auflösung 1024 x 768 (RGB) Helligkeit 150 cd/m² Kontrast 400 : 1 Batterie Knopfzelle CR2025 3V Koorthy Speichermedien SD / SDHC / MMC Externe Anschlüsse USB Typ A, Host Unterstützte Dateiformate JPEG, JPG (up to 64 MP)
Stromversorgung Eingang 100-240V AC / 50/60Hz / 0,4 A Max Stromversorgung Ausgang 9V DC / 1.5A Leistungsaufnahme < 10.5 W Abmessungen 336 x 35 x 266 mm (mit Standfuß) 336 x 20 x 266 mm (ohne Standfuß) Gewicht ca. 1360 g Empfohlene Geräteumgebung 0°C - 40°C (32 - 104 F) Relative Luftfeuchtigkeit 10 - 80 % (nicht kondensierend) Display 30,73 cm (12.1") 4:3 TFT-LED Auflösung 800 x 600 (RGB) Helligkeit 190 cd/m² Kontrast 400 : 1 Batterie Knopfzelle CR2025 3V Koherent Speichermedien SD/SDHC/MMC Externe Anschlüsse USB Typ A, Host Unterstützte Dateiformate JPEG, JPG (up to 48 MP) Vorrichtung zur Wandumontage VESA 75 mm x 75 mm
Stromversorgung Eingang 100-240V AC / 50/60Hz / 0,4 A Max Stromversorgung Ausgang 9V DC / 1,5A Leistungsaufnahme < 7,5 W Abmessungen 294 x 30 x 233 mm Gewicht ca. 1070g Empfohlene Geräteumgebung 0°C - 40°C (32 - 104 F) Relative Luftfeuchtigkeit 10 - 80 % (nicht kondensiert) Display 30.73 cm (7") 16:9 TFT-LED Auflösung 1024 x 768 (RGB) Helligkeit 190 cd/m² Kontrast 400 : 1 Batterie Knopfelle CR2025 3V Koherent Speichermedien SD/SDHC Externe Anschlüsse USB Typ A, Host Unterstützte Dateiformate JPEG, JPG (up to 16 MP) Vorrichtung zur Wandumontage VESA 75 mm x 75 mm

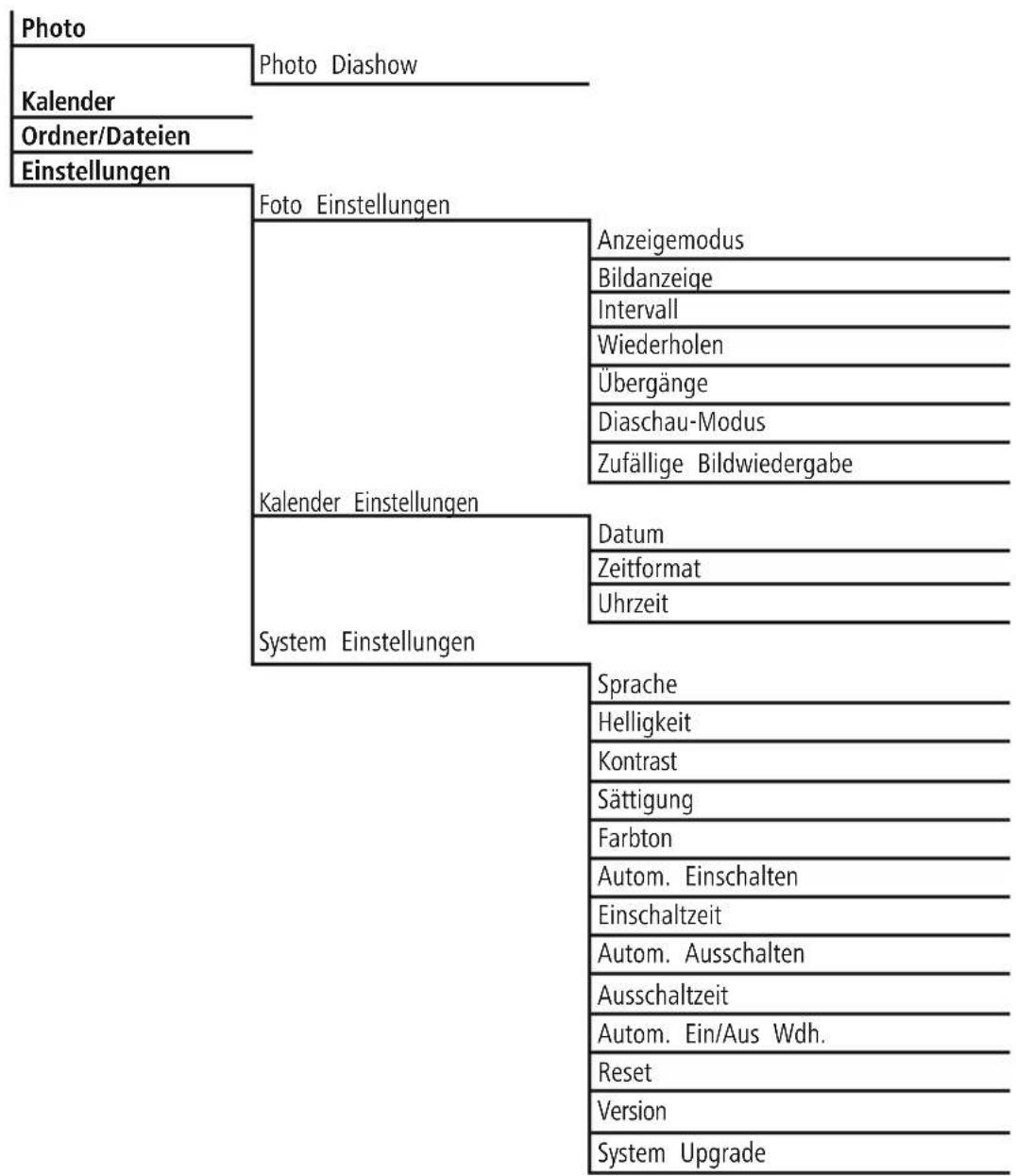

13. Menüstruktur

14. Entsorgungshinweise

Hinweis zum Umweltschutz:

Ab dem Zeitpunkt der Umsetzung der europäischen Richtlinien 2012/19/EU und 2006/66/EG in nationales Recht gilt folgenden: Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende

hierer Lebensdauer an den darauf eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zusückzugegeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist auf diese Bestimmungen hin. Mit der Wiederverwertung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten/Batterien leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
