Puglia - Dunstabzugshaube TURBOAIR - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts Puglia TURBOAIR als PDF.
| Produkttyp | Dekorative Unterbauhaube |
| Marke | TURBOAIR |
| Modell | Puglia |
| Verwendung | Haushalt |
| Montage | Unterbauhängend |
| Nutzungsversion | Abluftbetrieb (Außenentlüftung) oder Umluftbetrieb (Recycling mit Aktivkohlefilter) |
| Mindestabstand über dem Kochfeld | 65 cm (elektrisch, Gas oder Kombi) |
| Beleuchtung | Glühlampen max. 40 W, Fassung E14 |
| Fettfilter | Einwegpapier oder waschbarer Metallfilter |
| Aktivkohlefilter | Im Lieferumfang für Umluftbetrieb, Wechsel spätestens alle 4 Monate |
| Anzahl Motoren | 2 (je nach Modell) |
| Abluftdurchmesser | 100/125 mm |
| Stromversorgung | 220-240 V / 50 Hz (siehe Typenschild) |
| Elektrischer Schutz | Normierter Schutzschalter für vollständige Trennung |
| Reinigung | Feuchtes Tuch mit neutralem Flüssigreiniger, Alkohol und Scheuermittel vermeiden |
| Wartung Fettfilter | Reinigung oder Wechsel alle 4 Wochen |
| Wartung Aktivkohlefilter | Austausch spätestens alle 4 Monate |
| Sicherheitshinweise | Nicht ohne Gitter verwenden, offene Flammen vermeiden, Frittiergut überwachen |
| Kundendienst | Autorisierter technischer Kundendienst, Netzkabel muss von Fachkraft ausgetauscht werden |
| Umweltkonformität | WEEE-Richtlinie 2002/96/EG, nicht mit Hausmüll entsorgen |
| Mitgelieferte Anleitung | Französisch, Deutsch, Ungarisch, Polnisch, Rumänisch, Russisch, Slowakisch, Ukrainisch |
Häufig gestellte Fragen - Puglia TURBOAIR
Benutzerfragen zu Puglia TURBOAIR
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Dunstabzugshaube kostenlos im PDF-Format! Finden Sie Ihr Handbuch Puglia - TURBOAIR und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Puglia von der Marke TURBOAIR.
BEDIENUNGSANLEITUNG Puglia TURBOAIR

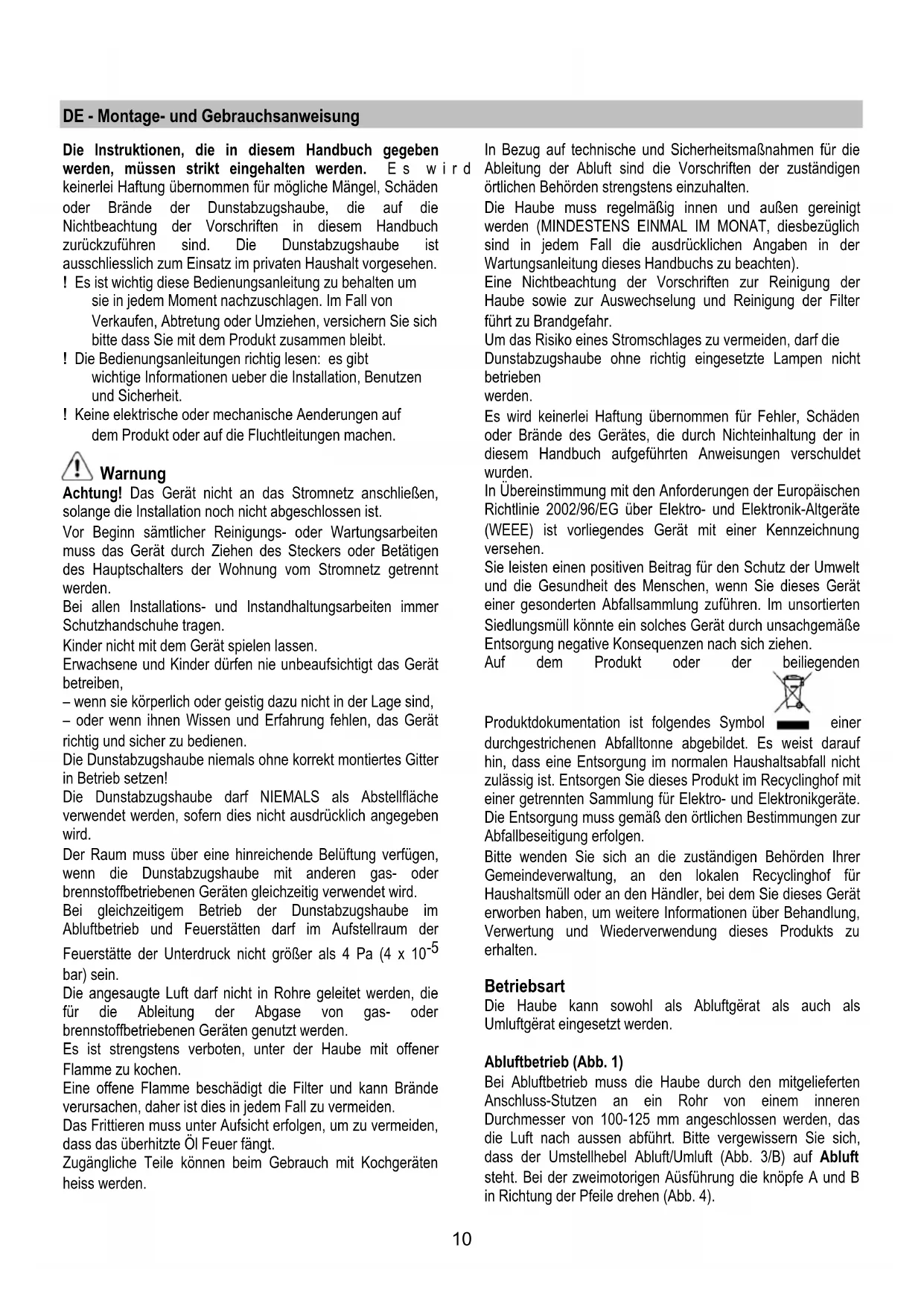

DE - Montage- und Gebrauchsanweisung
Die Instruktionen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. E s w i keinerlei Haftung übernommen für möglichche Mangel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch zurückzufahren sind. Die Dunstabzugshaube ist ausschliesslich zum Einsatz im privaten Haushalt vorgesehen.
! Es ist wichtig diese Bedienungsanleitung zu behalten um sie in jedem Moment nachzuschlagen. Im Fall von Verkaufen, Abtretung oder Umziehen, versichert Sie sichitte dass Sie mit dem Produkt zusammen bleibt.
! Die Bedienungsanleitungen richtig lessen: es gibt wichtige Informationen ueber die Installation, Benutzten und Sicherheit.
! Keine elektrische oder Mechanische Aenderungen auf dem Produkt oder auf die Fluchtleitungen machen.
Warning
Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.
Vor Beginn s amtlicher Reinigung- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigten des Hauptschalters der Wohnung vom Stromnetz getrennt werden.
Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe tragen.
Kinder nicht mit dem Gerät spielen halten.
Erwachsene und Kinder)dürfen nie unbeaufsichtigt das Gerät betreiben,
- wenn sie körperlich oder geistig dazu nicht in der Lage sind,
- oder wenn ihren Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedieren.
Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!
Die Dunstabzugshaube damit NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.
Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.
Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4 Pa (4 x 10^-5 bar) sein.
Die angesaugte Luftarf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.
Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.
Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daß ist dies in jedem Fall zu vermeiden.
Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.
Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden.
In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.
Die Haube muss regelmäßiginnen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung theses Handbuchs zu beachten).
Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr.
Um das Risiko eines Stromschlages zu vermeiden,arf die Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betrieben
werden.
Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in dieser Handbuch aufgeführten Anweisungen verschuldet wurden.
In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen.
Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie these Geräte einer gesonderten Abfallsammlung zuführen. Im unsortingen Siedlungsmüll könnte ein solches Gerät durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.
Auf dem Produkt oder der beiliegenden
einer
Produktdokumentation ist folgenden Symbol einer durchgestrichen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie these Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.
Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeinerverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Handler, bei dem Sie这点es Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung these Products zu erhalten.
Betriebsart
Die Haube kann sowohl als Abluftgerat als auch als Umluftgerat eingesetzt werden.
Abluftbetrieb (Abb.1)
Bei Abluftbetrieb muss die Haube durch den mitgelieferten Anschluss-Stutzen an ein Rohr von einem inneren Durchmesser von 100-125 mm angeschlossen werden, das die Luft nach aussen abfuhrt.itte vergewissem Si sich, dass der Umstellhebel Abluft/Umluft (Abb. 3/B) auf Abluft steht. Bei der zweimotorigen Ausführung die knöfe A und B in Richtung der Pfeile drehen (Abb.4).
Umluftbetrieb (Abb. 2)
Die Luft wird durch einen Aktivkohle-Filter (Geruchsfilter) gereinigt und dann erneut in den Raum zurückgebung.itte achten Sie darauf, dass der Umstellhebel (Abb. 3/B) in Umluftposition steht, dass die Luftausstrittsöffnung oben frei ist und der Kohlefilter eingesetzt ist (Abb. 3/C). Bei der zweimotorigen Ausführung die knöppe A und B wie in Abb. 4 gezeigte Stellung bringen.
Befestigung
Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaubearf 65cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht entsprechieren.
Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.
Elektrischer Anschluss
Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose auch nach der Montage anzuschreiben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubRINGen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.
Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.
Hinweis! Zur Vermeidung von Gefahren darf die Auswechselung des Stromkabels nur vom autorisierten Kundendienst vorgenommen werden.
Montage
Die Haube muss direkt unter ein Kuchenmöbel montiert werden und darüber über der Mitte der Kochfläche.
Abluft-Haube
Bei Abluftbetrieb wird die Abluft über einen Lüftungsschacht nach oben oder direkt durch die Aussenwand ins Freie geleitet.
Wichtiger Hinweis: Je kürzer das Abzugsrohr und je weniger Bögen, umso better die Wirkung der Dunsthaube.
Umluft-Haube
Falls die Haube einen Aktivkohle-Filter besitz ist es nicht notig dass der Abluftstutzen mit dem Rohr verbunden wird.
Befestigung unter Hangeschrank
Ganz zuerst vergewissern Sie sichitte, dass der Hängeschrank das Gewicht der Haube hält.
Den Hängeschrank auf den Kopf stellen.
Die Position der LÖcher markieren.
In Übereinstimmung mit dem Abzug wird eine Öffnung für den Stutzen von 0 100/125 mm. am Hängeschrank angebracht (Löcher: 0 104/140 mm).
Die Llicher mit einen 5 mm Bohrer bohren.
Den Hängeschrank auf den oberen Teil der Haube legen und mit den beiliegenden 4 selbstschneidenden Schrauben befestigen.
Betrieb
Bei starker Dampfentwicklung die höchste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungebär 15 Minuten weiterlaufen zu halten.
Wartung
Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.
Reinigung
Die Dunstabzugshaube muss sowohl inner als auch außen möglich gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.
KEINEN ALKOHOL VERWENDEN!
Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!
Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzufahren sind.
Fettfilter
These dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.
Wenn dieser sich innerhalb eines Stützgitters befindet, kann es sich um einen der folgenden Filtertypen handeln:
Der Papierfilte muss einmal im Monat ausgewechselt werden oder dann, wenn er auf der Oberseite verfürt ist und diese Verfährung durch die Löscher des Gitters sightbar ist.
Der Metallfilter muss einmal monatlich mit einem milden Reinigungsmittel per Hand gewaschen werden. Er kann auch in der Geschirrspulmaschine bei niedriger Temperatur und im Schnellwaschgang gereinigt werden. Der Metallfettfilter kann bei der Reinigung in der Spulmaschine abfürben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.
Um auf den Filter zugreifen zu konnen, öffnen Sie das Absauggitter mithilfe der Auslöser und befren Sie es vonden Haltevorrichtungen.
Aktivkohlefilter (nur bei der Umluftversion)
Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.
Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder
weniger langen Benutzungsdauer die Sattigung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden.
Er kann NICHT gereinigt oder erneut aktiviert werden.
Gitter entfernen
Aktivkohlefilter so einsetzen, dass das Motorschutzgitter abgedeckt ist und durch Drehen im Uhrzeigersinn in den Bajonettverschluss einrasten.
Gitter wieder einsetzen.
Fuer den Ausbau in umgekehrter Reihenfolge vorgehen.
Ersetzen der Lampen
Das Gerät vom Stromnetznehmen.
Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.
Tauschen Sie die beschädigte Lampe aus; verwenden Sie dazu nur passende Gluhlampen mit max. 40 W (E14).
Sollte die Beleuchtung nicht Funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingesetzt sind, bevor man sich an den Kundendienst vendet.
