Marke	JVC
Modell	AA-V15EG
Produkttyp	Akkuladegerät / Netzadapter
Stromversorgung	AC 110-240 V, 50/60 Hz
Leistungsaufnahme	23 W
Ladespannung	8,5 V DC
Ladestrom	1,3 A
Camcorder-Ausgangsspannung	6,3 V DC
Camcorder-Ausgangsstrom	1,8 A
Ladesystem	Konstantstrom, Spitzenwertdetektion, Zeitsteuerung
Abmessungen (L x H x B)	140 x 42 x 68 mm
Gewicht	Ca. 300 g
Kompatible Akkus	BN-V12U, BN-V22U, BN-V25U
Ladezeit (BN-V12U)	Ca. 1 h 10 min
Ladezeit (BN-V22U)	Ca. 2 h 10 min
Ladezeit (BN-V25U)	Ca. 2 h 40 min
Regenerierungsfunktion (REFRESH)	Ja, vollständige Entladung nach max. 5 Ladevorgängen
Ladeanzeige	Ja, LED CHG.
Schutz	Automatische Abschaltung bei Ladeende
Sicherheit	Nicht öffnen, keine vom Benutzer reparierbaren Teile
Betriebsbedingungen	Ladetemperatur 10-35°C, Betrieb 0-40°C
Mitgeliefertes Zubehör	Netzkabel, DC-Kabel
Pflege	Mit einem trockenen Tuch reinigen, keine Lösungsmittel verwenden
Ersatzteile und Reparaturmöglichkeit	Nicht für den Benutzer verfügbar, Kundendienst kontaktieren

Häufig gestellte Fragen - AAV15EG JVC

Wie lade ich einen JVC-Akku mit diesem Adapter auf?

Zum Aufladen stecken Sie den Adapter in eine Steckdose, setzen Sie dann den Akku ein, richten Sie die Markierungen aus, bis er einrastet. Die CHG-Anzeige blinkt während des Ladevorgangs und leuchtet dauerhaft, wenn der Ladevorgang abgeschlossen ist. Entfernen Sie anschließend den Akku.

Was bedeutet das blinkende CHG-Licht?

Die CHG-Anzeige blinkt, um anzuzeigen, dass der Ladevorgang läuft. Wenn sie dauerhaft leuchtet, ist der Ladevorgang abgeschlossen.

Wie verwende ich die REFRESH-Funktion?

Setzen Sie den Akku auf den Adapter und drücken Sie dann den REFRESH-Schalter. Die REFRESH-Anzeige leuchtet während der Entladung und erlischt, wenn sie abgeschlossen ist. Führen Sie diesen Vorgang höchstens einmal nach 5 Ladevorgängen durch.

Wie oft sollte ich die REFRESH-Funktion verwenden?

Es wird empfohlen, die REFRESH-Funktion höchstens einmal nach 5 Ladevorgängen zu verwenden, um den Akku nicht zu beschädigen.

Kann ich diesen Adapter mit anderen Camcordermarken verwenden?

Nein, dieser Adapter/Ladegerät ist ausschließlich für JVC-Camcorder und deren kompatible Akkus ausgelegt. Die Verwendung mit anderen Marken könnte das Gerät beschädigen.

Welche Akkus sind kompatibel?

Die kompatiblen Akkus sind die Modelle JVC BN-V12U, BN-V22U und BN-V25U. Überprüfen Sie vor der Verwendung das Modell Ihres Akkus.

Kann ich den Adapter dauerhaft eingesteckt lassen?

Es wird empfohlen, den Adapter vom Stromnetz zu trennen, wenn Sie ihn längere Zeit nicht verwenden, um Brand- oder Stromschlaggefahr zu vermeiden.

Was tun, wenn die CHG-Anzeige nicht leuchtet?

Bei einem neuen oder lange gelagerten Akku leuchtet die Anzeige möglicherweise nicht sofort. Nehmen Sie den Akku heraus und setzen Sie ihn wieder ein, und versuchen Sie es erneut. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren JVC-Händler.

Kann der Adapter im Ausland verwendet werden?

Ja, der Adapter verfügt über eine automatische Spannungsanpassung für einen Bereich von 110 bis 240 V AC, 50/60 Hz. Verwenden Sie einfach einen landesspezifischen Steckeradapter.

Wie reinige ich den Adapter?

Reinigen Sie den Adapter mit einem trockenen, weichen Tuch. Verwenden Sie niemals Lösungsmittel, Chemikalien oder Wasser, da dies das Gerät beschädigen könnte.

BEDIENUNGSANLEITUNG AAV15EG JVC

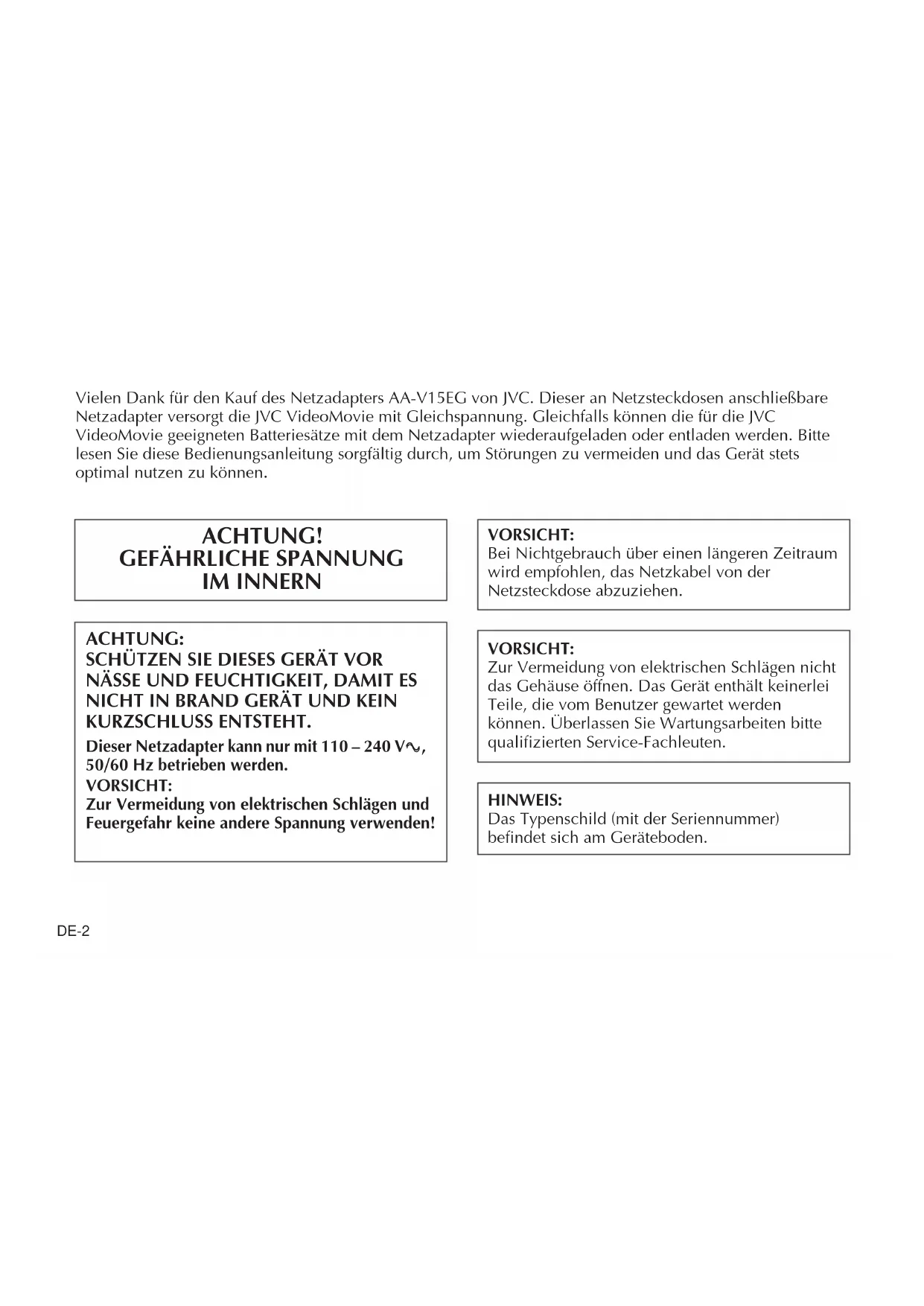

Vielen Dank für den Kauf des Netzadapters AA-V15EG von JVC. Dieser an Netzsteckdosen anschließbare Netzadapter versorgt die JVC VideoMovie mit Gleichspannung. Gleichfalls können die für die JVC VideoMovie geeigneten Batteriesätze mit dem Netzadapter wiederaufgeladen oder entladen werden. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, um Störungen zu vermeiden und das Gerät stets optimal nutzen zu können.

ACHTUNG! GEFÄHRLICHE SPANNUNG IM INNERN

ACHTUNG: SCHÜTZEN SIE DIESES GERÄT VOR NÄSSE UND FEUCHTIGKEIT, DAMIT ES NICHT IN BRAND GERÄT UND KEIN KURZSCHLUSS ENTSTEHT.

Dieser Netzadapter kann nur mit 110 – 240 V\~, 50/60 Hz betrieben werden.

VORSICHT: Zur Vermeidung von elektrischen Schlägen und Feuergefahr keine andere Spannung verwenden!

VORSICHT: Bei Nichtgebrauch über einen längeren Zeitraum wird empfohlen, das Netzkabel von der Netzsteckdose abzuziehen.

VORSICHT: Zur Vermeidung von elektrischen Schlägen nicht das Gehäuse öffnen. Das Gerät enthält keinerlei Teile, die vom Benutzer gewartet werden können. Überlassen Sie Wartungsarbeiten bitte qualifizierten Service-Fachleuten.

HINWEIS: Das Typenschild (mit der Seriennummer) befindet sich am Geräteboden.

Der Netzadapter/Batterielader AA-V15EG ist ausschließlich für den JVC Camcorder vorgesehen.

SICHERHEITSHINWEISE:

• Bei zu geringem Abstand zu einem Rundfunkempfänger kann dieses Gerät Empfangsstörungen verursachen.
• Niemals Flüssigkeit oder brennbare bzw. metallische Gegenstände in das Geräteinnere gelangen lassen.
  • Das Gerät niemals zerlegen oder umbauen.
• Das Gerät niemals heftigen Erschütterungen aussetzen.
• Das Gerät niemals direkter Sonneneinstrahlung aussetzen.
• Das Gerät nicht extrem hohen Temperaturen oder extrem hoher Luftfeuchtigkeit aussetzen.
• Das Gerät nicht Vibrationseinwirkungen aussetzen.

HINWEISE ZU DEN BATTERIESÄTZEN

Bei den Batteriesätzen handelt es sich um Nickel-kadmium- und Nickel-Metallhydrid-Akkus. Um eine optimale Betriebsleistung zu erzielen, auf folgende Punkte achten.

Ladebetrieb: 10°C bis 35°C

Betriebstemperatur: 0°C bis 40°C

Lagerung: -10^ bis 30^

Dieses Gerät entspricht IEC-Norm Veröff. 65.

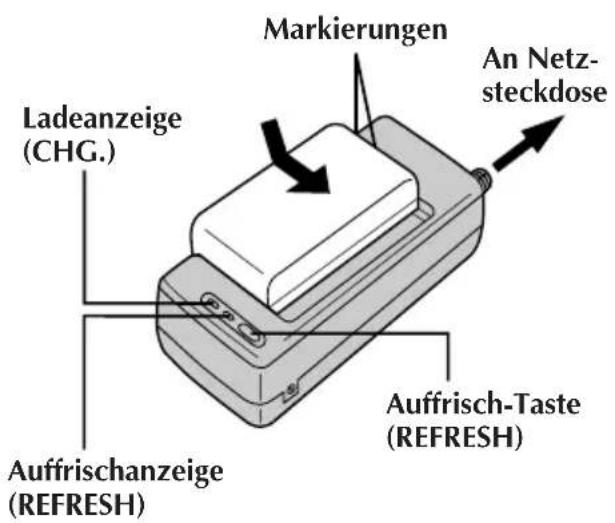

LADEN EINES BATTERIESATZES

VERSORGEN SIE DAS LADEGERÄT MIT SPANNUNG

1 Schließen Sie dessen Netzkabel an einer Netzsteckdose an.

BRINGEN SIE DEN BATTERIESATZ AN

2 Richten Sie die Markierungen aufeinander aus und schieben Sie den Batteriesatz bis zum Einrasten in Pfeilrichtung auf.

• Die blinkende Anzeige CHG. bestätigt, daß der Ladebetrieb ausgelöst wurde.

NEHMEN SIE DEN BATTERIESATZ AB

3 Wenn die blinkende Anzeige CHG. auf ein Dauerleuchtsignal wechselt, ist der Ladevorgang abgeschlossen. Ziehen Sie den Batteriesatz gegen die Pfeilrichtung ab.

BATTERIESATZ	Ladedauer	Entladedauer
BN-V12U	ca. 1 Std. 10 Min.	ca. 3 Std. 30 Min.
BN-V22U	ca. 2 Std. 10 Min.	ca. 7 Std.
BN-V25U	ca. 2 Std. 40 Min.	ca. 10 Std.

HINWEISE:

• Die Nutzungsdauer für einen voll aufgeladenen Batteriesatz variiert in Abhängigkeit von der Häufigkeit und Dauer der Aufnahmebereitschaft und des Motorzoombetriebs. Es empfiehlt sich, stets Reservebatteriesätze bereitzuhalten.
• Die Ladezeiten gelten für einen vollständig entladenen Batteriesatz, die Entladezeiten gelten für einen vollständig geladenen Batteriesatz.
• Lade- und Entladezeiten schwanken in Abhängigkeit von der Umgebungstemperatur und dem Gebrauchszustand des Batteriesatzes.
• Nach dem Aufladen eines Batteriesatzes oder Abnehmen eines entladenen Batteriesatzes nicht vergessen, den Ladezustand wie erforderlich mit dem Schieber zu kennzeichnen.
• Die Einwirkung hoher Temperaturen kann zu Batteriesatzschäden führen. Darauf achten, daß ausreichender Temperaturausgleich gegeben ist. Den Batteriesatz niemals in einem geschlossenen Behälter (Tasche etc.) entladen.
• Falls der Lade- oder Entladevorgang vorzeitig abgebrochen werden soll, zunächst den Batteriesatz abnehmen und dann erst das Netzkabel des Netz-/Ladegeräts abziehen.
• Nach der vollständigen Entladung den Batteriesatz unverzüglich vom Netz-/Ladegerät abnehmen.
• Das Netz-/Ladegerät nicht zu nahe bei einem Radioempfänger betreiben, um Empfangsbeeinträchtigungen zu vermeiden.
• Vor dem Laden oder Entladen eines Batteriesatzes unbedingt das Gleichspannungskabel abziehen.
• Die Leuchtanzeige CHG. arbeitet ggf. beim Laden eines neuen oder eines für lange Dauer gelagerten Batteriesatzes nicht einwandfrei. In diesem Fall den Batteriesatz abnehmen und erneut anbringen und erneut aufladen. Beim erneuten Aufladen sollte die Anzeige CHG. einwandfrei leuchten. Falls dies nicht der Fall ist, wenden Sie sich bitte an Ihren JVC Service.

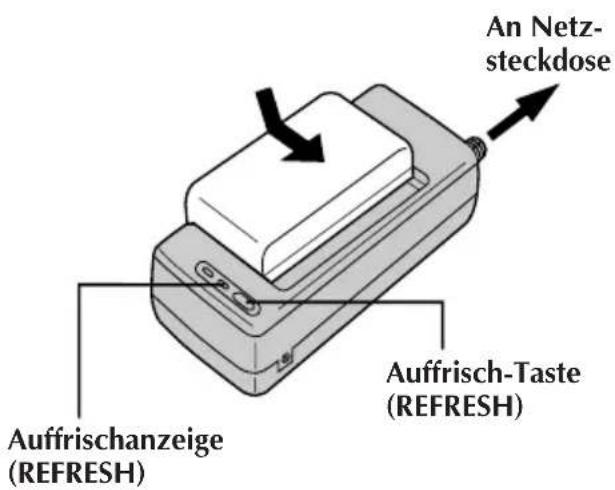

DIE AUFFRISCHFUNKTION

AUFFRISCHFUNKTION

Mit der REFRESH-Funktion des Netz-/Ladegeräts kann der Batteriesatz vor der Aufladung zunächst vollständig entladen werden. Die REFRESH-Funktion erst nach mindestens 5 herkömmlichen Ladevorgängen durchführen.

Zum Entladen des Batteriesatzes ...

..... zunächst den Batteriesatz wie in der Abbildung dargestellt am Netz-/Ladegerät aufsetzen. Dann die Taste REFRESH drücken. Die Anzeige REFRESH leuchtet auf und erlischt, sobald der Batteriesatz vollständig entladen ist.

HINWEISE:

• Die REFRESH-Funktion erst nach mindestens 5 herkömmlichen Ladevorgängen durchführen.
• Wenn das Netzkabel des Netz-/Ladegeräts von der Netzsteckdose abgezogen ist, kann der angebrachte Batteriesatz entladen werden. Hierzu den Schalter REFRESH drücken. Während des Entladevorgangs findet kein Ladebetrieb statt. Nach vollständiger Entladung den Batteriesatz vom Netz-/Ladegerät abnehmen und aufbewahren.

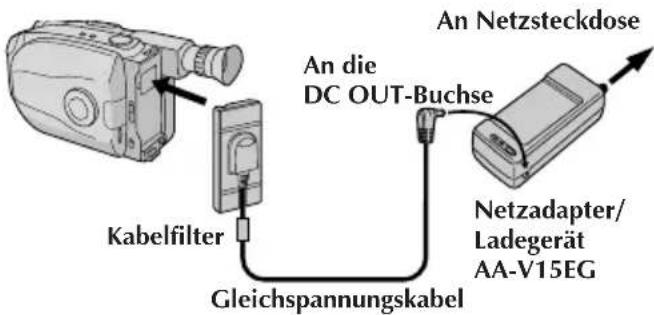

NETZBETRIEB

Das Netz-/Ladegerät verwenden (die Anschlüsse wie oben gezeigt vornehmen).

HINWEIS:

Das mitgelieferte Netz-/Ladegerät arbeitet mit automatischer Netzspannungsanpassung für Versorgungsnetze von 110 V bis 240 V Wechselspannung.

TECHNISCHE DATEN

Spannungsversorgung : 110 bis 240 V Netzstrom, 50/60 Hz

Leistungsaufnahme : 23 W

Nennabgabe

Ladesystem : Konstanter Strom, Spitzenwert-Abtastung, Schaltuhr-Steuerung

Abmessungen : 140 (B) x 42 (H) x 68 (T) mm

Gewicht : Ca. 300g
