BRUKSANVISNING AAV15EG JVC

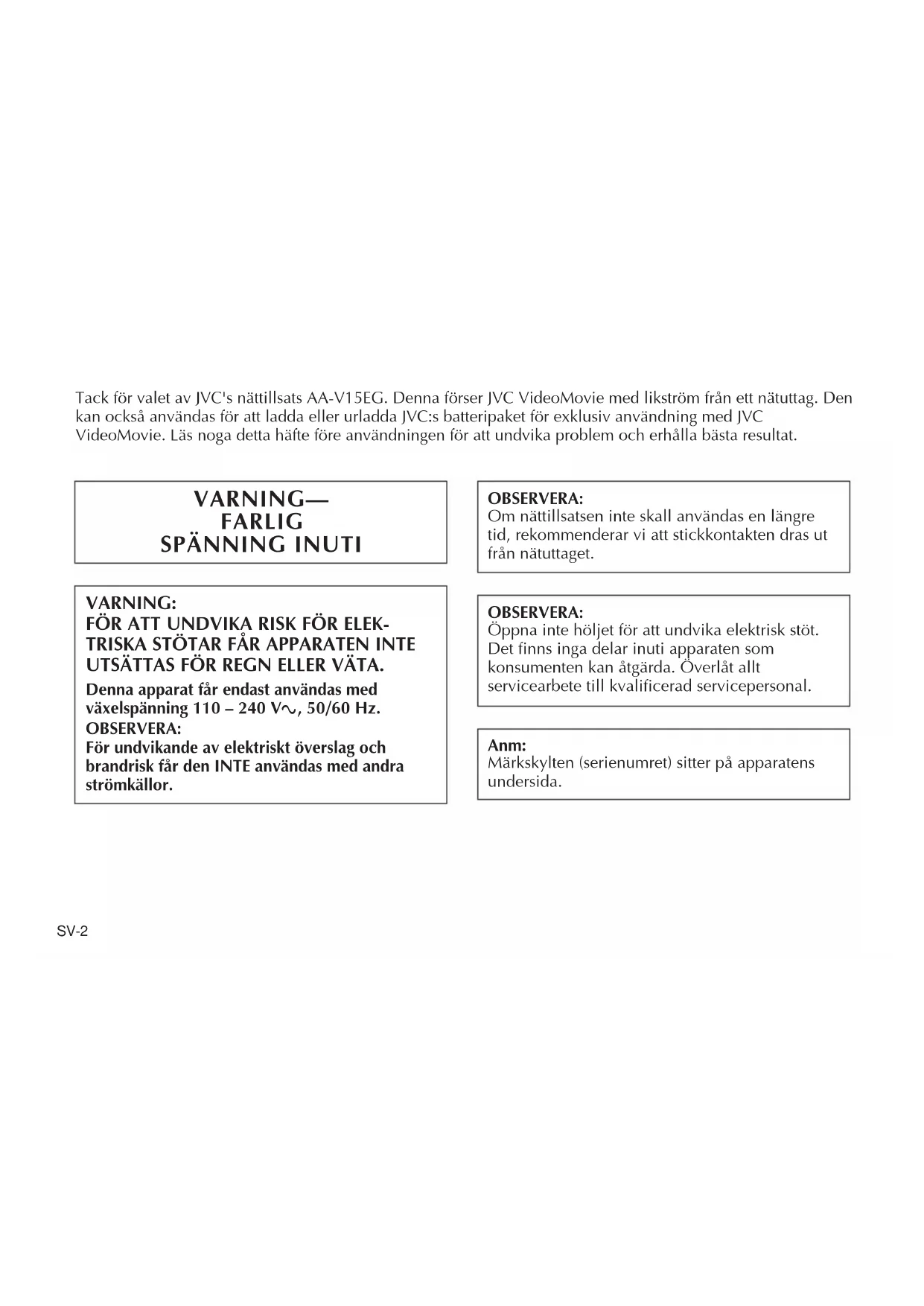

Tack för valet av JVC's nättillsats AA-V15EG. Denna förser JVC VideoMovie med likström från ett nätuttag. Den kan också användas för att ladda eller urladda JVC:s batteripaket för exklusiv användning med JVC VideoMovie. Läs noga detta häfte före användningen för att undvika problem och erhålla bästa resultat.

VARNING— FARLIG SPÄNNING INUTI

WARNING:

FÖR ATT UNDVIKA RISK FÖR ELEK-TRISKA STÖTAR FÅR APPARATEN INTE UTSÄTTAS FÖR REGN ELLER VÄTA.

Denna apparat får endast användas med växelspänning 110 – 240 V\~, 50/60 Hz. OBSERVERA:

För undvikande av elektriskt överslag och brandrisk får den INTE användas med andra strömkällor.

OBSERVERA:

Om nättillsatsen inte skall användas en längre tid, rekommenderar vi att stickkontakten dras ut från nätuttaget.

OBSERVERA:

Öppna inte höljet för att undvika elektrisk stöt. Det finns inga delar inuti apparaten som konsumenten kan åtgärda. Överlåt allt servicearbete till kvalificerad servicepersonal.

Anm:

Märkskylten (serienumret) sitter på apparatens undersida.

Batteriladdaren/nättillsatsen AA-V15EG är endast avsedd för användning med en JVC videokamera.

OBSERVERA:

• Enheten kan orsaka störningar på mottagningen hos en närbelägen radio.
• Låt inte lättantändliga ämnen, vatten eller metallföremål tränga in i enheten.
• Försök inte att plocka isär eller modifiera enheten.
  • Utsätt inte enheten för stötar.
• Utsätt inte enheten för direkt solsken.
• Använd inte enheten på extremt varma eller fuktiga ställen.
• Använd inte enheten på ställen som utsätts för vibrationer.

NÅGRA ORD OM DE EXKLUSIVA BATTRILADDAREN

Batteripaketen avsedda för kameraspelaren är tillverkade av nickelkadmium och en nickelmetallblandning. Läs igenom följande för att fa bästa möjliga utbyte av batterierna.

För laddning: +10°C till +35°C

För användning: 0°C till +40°C

För lagring: -10^ till +30^

Denna apparat är tillverkad för att motsvara normerna i Pub. IEC 65.

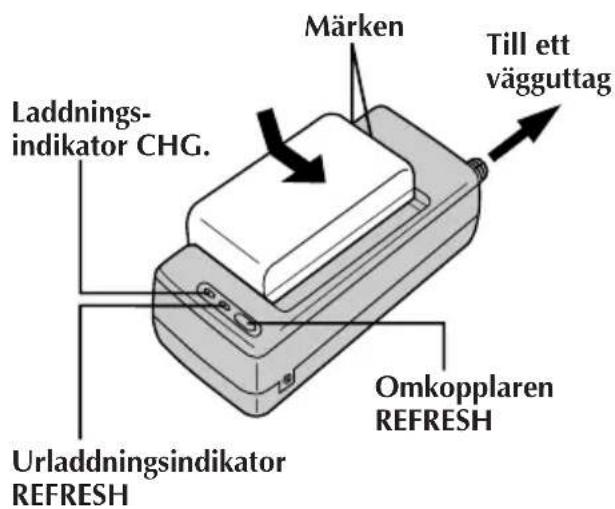

LADDNING AV BATTERIPAKETET

Laddnings- indikator CHG. Märken Till ett vägguttag Omkopplaren REFRESH Urladdningsindikator REFRESH

TILLFÖR STRÖMMEN

1 Anslut laddarens nätkabel till ett vägguttag.

FÄST BATTERIPAKETET

2 För märkena intill varandra och skjut batteripaketet i pilens riktning tills det låses på plats.

- CHG.-indikatorn börjar blinka för att tala om att laddningen har inletts.

TA AV BATTERIPAKETET

3 När CHG.-indikatorn slutar blinka och lyser med fast sken, är laddningen klar. Skjut batteripaketet i pilens motsatta riktning.

BATTERIPAKET	LADDNING URLADDNING
BN-V12U Ca.	1 tim. 10 min. Ca. 3 timmar 30 min.
BN-V22U Ca.	2 timmar 10 min. Ca. 7 timmar
BN-V25U Ca.	2 timmar 40 min. Ca. 10 timmar

ANM:

• Inspelningstiden per laddning blir kortare om enheten står på inspelningsberedskap under långa perioder och vid flitig användning av zoomen. Ha för säkerhets skull med dig några extra batteripaket.
• Laddningstiderna gäller för ett helt urladdat batteripaket, och urladdningstiderna gäller för ett fulladdat batteripaket.
• Laddnings- och urladdningstider kan variera beroende på den omgivande temperaturen och batteripaketets kondition.
• Kom ihåg att ställa laddningsmarkören i lämpligt läge efter laddning av ett batteripaket eller då ett urladdat batteripaket tas bort från kameran.
• Höga temperaturer kan orsaka skador på batteripaketet, så se till det bara används på ställen med god ventilation. Förvara inte batteripaketet i en väskä el.dyl. under långa perioder.
• Om laddning eller urladdning avbryts halvvägs bör du vara noga med att ta av batteripaketet innan nättillsatsens nätkabel kopplas ur.
• Ta bort batteripaketet från nättillsatsen direkt efter urladdning.
• Använd inte nättillsatsen/laddaren i närheten av en radio då den kan orsaka störningar på mottagningen.
• Var noga med att koppla ur likströmskabeln innan batteripaketet laddas eller urladdas.
• Det kan hända att indikatorn CHG. inte tänds ordentligt vid användning av ett nytt batteripaket eller ett batteripaket som inte använts på länge. Ta i så fall av och fäst sedan batteripaketet på nytt. Indikatorn CHG. bör vara tänd när laddning pågår. Kontakta din JVC-handlare om så ej är fallet.

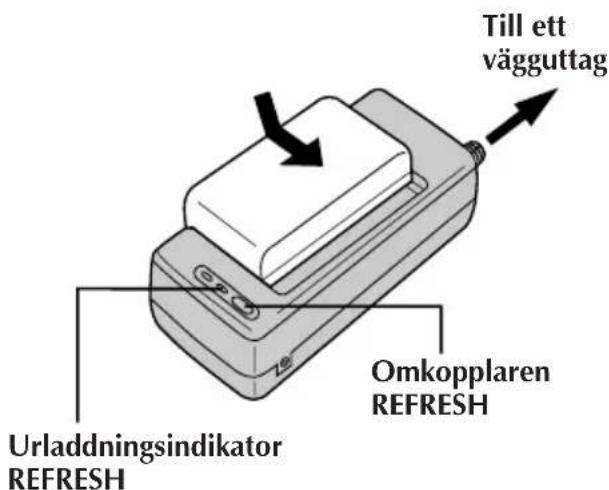

ANVÄNDA REFRESH-FUNKTIONEN

Till ett vägguttag Omkopplaren REFRESH Urladdningsindikator REFRESH

URLADDNING

Nättillsatsen är försedd med funktionen REFRESH som gör det möjligt att ladda ur batteripaketet helt och hållet innan det laddas på nytt.

Använd urladdningsfunktionen REFRESH efter var 5:e laddning.

Ladda ur batteriet . . .

..... Sätt batteripaketet i adaptern såsom bilden visar. Tryck på REFRESH. REFRESH-indikatorn tänds när urladdningen startar och släcks när urladdningen är klar.

ANM:

• Använd urladdningsfunktionen REFRESH efter var 5:e laddning.
• När nätadaptern/batteriladdaren inte är ansluten till ett nätuttag, kan man ladda ur batteriet genom att trycka på REFRESH. Under den tiden laddar inte nätadaptern/batteriladdaren upp batteriet. När urladdningen är klar, ta loss batteriet från nätadaptern/batteriladdaren för förvaring.

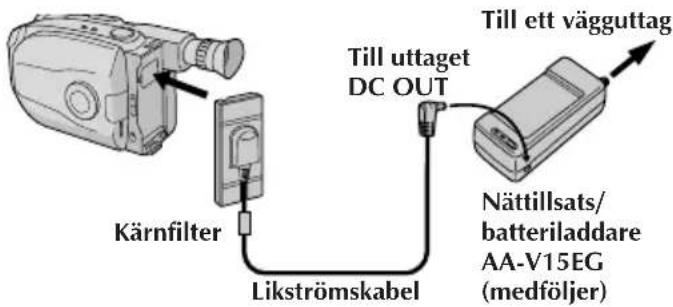

ANVÄNDNING AV NÄTSPÄNNING

Kärnfilter Likströmskabel Till uttaget DC OUT Till ett vägguttag Nättillsats/ batteriladdare AA-V15EG (medföljer)

Använd nättillsatsen (anslut såsom visas i bilden ovan).

ANM:

Den medföljande nättillsatsen/laddaren är försedd med en automatisk spänningsväljare för omfånget från 110 V till 240 V.

KNISKA DATA

Strömförsörjning : 110 till 240 V växelström, 50/60 Hz

Strömförbrukning : 23 W

Utspänning

laddning: 8,5 V likström, 1,3 A

Videobandspelare: 6,3 V likstrom, 1,8 A

Laddningssystem : Konstantström,

toppnivåavläsning, timerstyrd

Mått (B x H x D) : 140 x 42 x 68 mm

Vikt : Ca. 300 g
