AAV15EG - Akkulaturi JVC - Ilmainen käyttöohje ja opas

Merkki	JVC
Malli	AA-V15EG
Tuotetyyppi	Akkulaturi / Verkkolaite
Virtalähde	110-240 V AC, 50/60 Hz
Kulutus	23 W
Laturin lähtöjännite	8,5 V DC
Laturin lähtövirta	1,3 A
Kameralaturin lähtöjännite	6,3 V DC
Kameralaturin lähtövirta	1,8 A
Latausjärjestelmä	Vakiovirta, huipputunnistus, ajastinohjaus
Mitat (L x K x S)	140 x 42 x 68 mm
Paino	Noin 300 g
Yhteensopivat akut	BN-V12U, BN-V22U, BN-V25U
Latausaika (BN-V12U)	Noin 1 h 10 min
Latausaika (BN-V22U)	Noin 2 h 10 min
Latausaika (BN-V25U)	Noin 2 h 40 min
Regenerointitoiminto (REFRESH)	Kyllä, täysi purkaus enintään 5 latauksen jälkeen.
Latauksen merkkivalo	Kyllä, LED CHG.
Suojaus	Automaattinen sammutus latauksen päätyttyä
Turvallisuus	Älä avaa, ei käyttäjän huollettavia osia
Käyttöolosuhteet	Latauslämpötila 10-35°C, käyttölämpötila 0-40°C
Mukana toimitetut lisävarusteet	Virtajohto, tasavirtakaapeli
Huolto	Puhdista kuivalla liinalla, älä käytä liuottimia
Varaosat ja korjattavuus	Ei käyttäjän saatavissa, ota yhteyttä huoltoon

Usein kysytyt kysymykset - AAV15EG JVC

Kuinka ladata JVC-akku tällä laturilla?

Liitä laturi pistorasiaan, aseta akku kohdistamalla merkit, kunnes se napsahtaa paikalleen. CHG-merkkivalo vilkkuu latauksen aikana ja palaa tasaisesti latauksen päätyttyä. Poista akku sen jälkeen.

Mitä vilkkuva CHG-merkkivalo tarkoittaa?

CHG-merkkivalo vilkkuu osoittaen latauksen olevan käynnissä. Kun se palaa tasaisesti, lataus on valmis.

Kuinka käyttää REFRESH-toimintoa?

Aseta akku laturiin, paina REFRESH-kytkintä. REFRESH-merkkivalo palaa purkauksen aikana ja sammuu, kun se on valmis. Suorita tämä toimenpide enintään kerran 5 latauksen jälkeen.

Kuinka usein REFRESH-toimintoa tulisi käyttää?

On suositeltavaa käyttää REFRESH-toimintoa enintään kerran 5 latauksen jälkeen akun vaurioitumisen välttämiseksi.

Voinko käyttää tätä laturia muiden kameramerkkien kanssa?

Ei, tämä laturi on suunniteltu yksinomaan JVC-kameroille ja niiden yhteensopiville akuille. Sen käyttäminen muiden merkkien kanssa voi vahingoittaa laitetta.

Mitkä akut ovat yhteensopivia?

Yhteensopivat akut ovat JVC-mallit BN-V12U, BN-V22U ja BN-V25U. Tarkista akkusi malli ennen käyttöä.

Voinko jättää laturin jatkuvasti kytkettynä?

On suositeltavaa irrottaa laturi pistorasiasta, jos et käytä sitä pitkään aikaan, tulipalo- tai sähköiskuvaaran välttämiseksi.

Mitä tehdä, jos CHG-merkkivalo ei syty?

Uuden tai pitkään varastoidun akun kanssa merkkivalo ei välttämättä syty heti. Irrota ja kiinnitä akku uudelleen ja yritä uudelleen. Jos ongelma jatkuu, ota yhteyttä JVC-jälleenmyyjään.

Voiko laturia käyttää ulkomailla?

Kyllä, laturissa on automaattinen jännitteenvalinta 110–240 V AC, 50/60 Hz. Käytä vain maahan sopivaa pistokesovitinta.

Kuinka puhdistaa laturi?

Puhdista laturi kuivalla ja pehmeällä liinalla. Älä koskaan käytä liuottimia, kemikaaleja tai vettä, sillä ne voivat vahingoittaa laitetta.

KÄYTTÖOHJE AAV15EG JVC

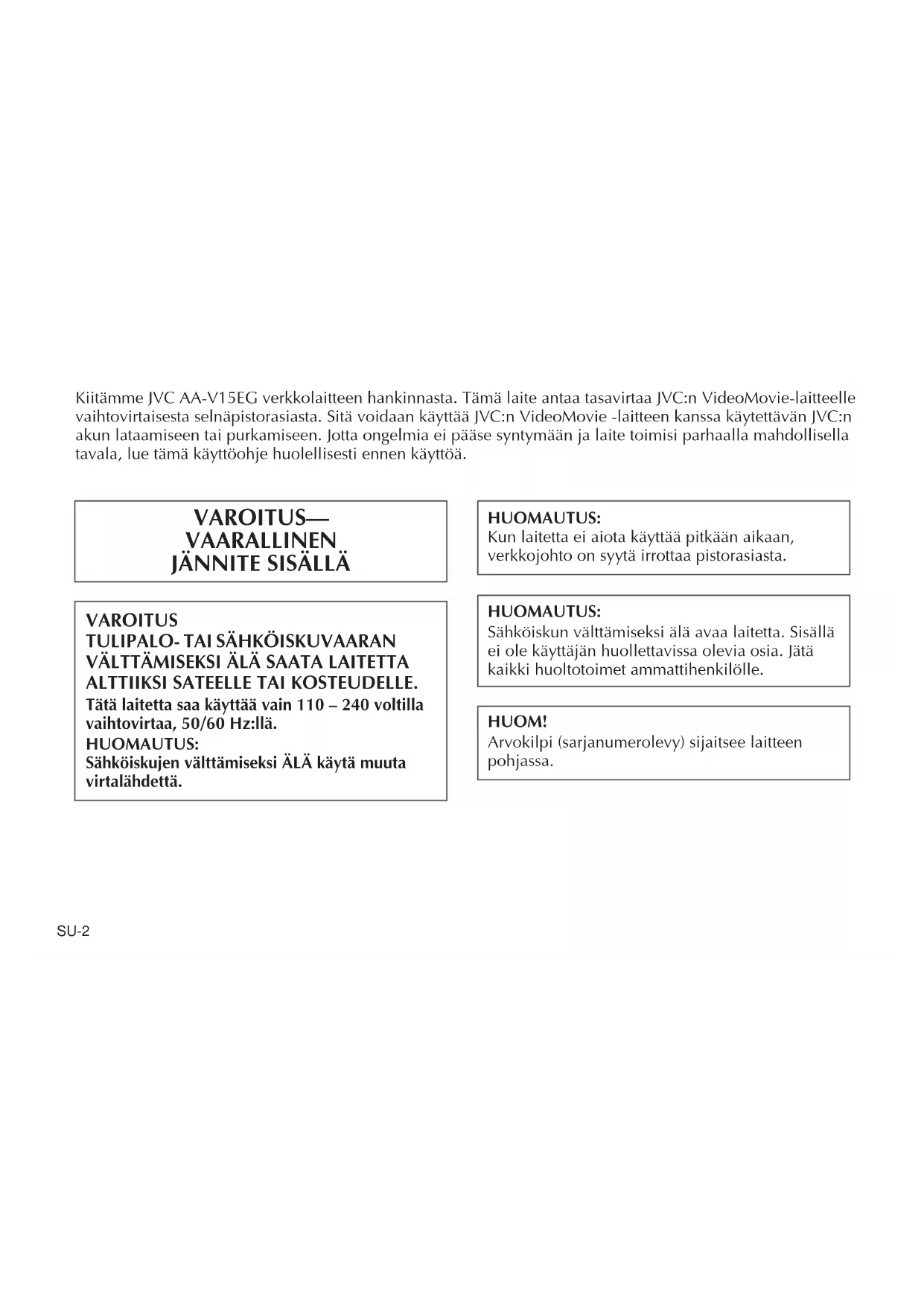

Kiitämme JVC AA-V15EG verkkolaitteen hankinnasta. Tämä laite antaa tasavirtaa JVC:n VideoMovie-laitteelle vaihtovirtaisesta selnäpistorasiasta. Sitä voidaan käyttää JVC:n VideoMovie -laitteen kanssa käytettävän JVC:n akun lataamiseen tai purkamiseen. Jotta ongelmia ei pääse syntymään ja laite toimisi parhaalla mahdollisella tavala, lue tämä käyttöohje huolellisesti ennen käyttöä.

VAROITUS— VAARALLINEN JÄNNITE SISÄLLÄ

VAROITUS

TULIPALO- TAI SÄHKÖISKUVAARAN VÄLTTÄMISEKSI ÄLÄ SAATA LAITETTA ALTTIIKSI SATEELLE TAI KOSTEUDELLE.

Tätä laitetta saa käyttää vain 110 – 240 voltilla vaihtovirtaa, 50/60 Hz:llä.

HUOMAUTUS:

Sähköiskujen välttämiseksi ÄLÄ käytä muuta virtualähdettä.

HUOMAUTUS:

Kun laitetta ei aiota käyttää pitkään aikaan, verkkojohto on syytä irrottaa pistorasiasta.

HUOMAUTUS:

Sähköiskun välttämiseksi älä avaa laitetta. Sisällä ei ole käyttäjän huollettavissa olevia osia. Jätä kaikki huoltotoimet ammattihenkilölle.

HUOM!

Arvokilpi (sarjanumerolevy) sijaitsee laitteen pohjassa.

Verkkolaitteena/lataajana AA-V15EG akkua käytetään yksinomaan JVC:n videokameran kanssa.

HUOMAUTUKSIA:

• Jos laitetta käytetään radion lähellä, se saattaa häiritä vastaanottoa.
• Estä helposti syttyvien aineiden, veden ja metalliesineiden pääsy laitteen sisään.
• Älä pura laitetta erillisiin osiin äläkä muuta sen rakennetta.
• Älä kolhi laitetta.
• Älä saata laitetta alttiiksi suoralle auringonpaisteelle.
• Vältä laitteen käyttöä erittäin kuumissa ja kylmissä paikoissa.
• Vältä laitteen käyttöä paikoissa, joissa on tärinää.

SANA AKUISTA

Akut ovat nikkelikadmiumakkuja ja nikkelimetallihy-bridiakkuja. Noudata seuraavia ohjeita, jotta ne toimisivat parhaalla mahdollisella tavalla:

Latausta varten: 10°C – 35°C

Käyttöä varten: 0°C – 40°C

Säilytystä varten: -10^ - 30^

Laite on valmistettu vastaamaan normia IEC julk. 65.

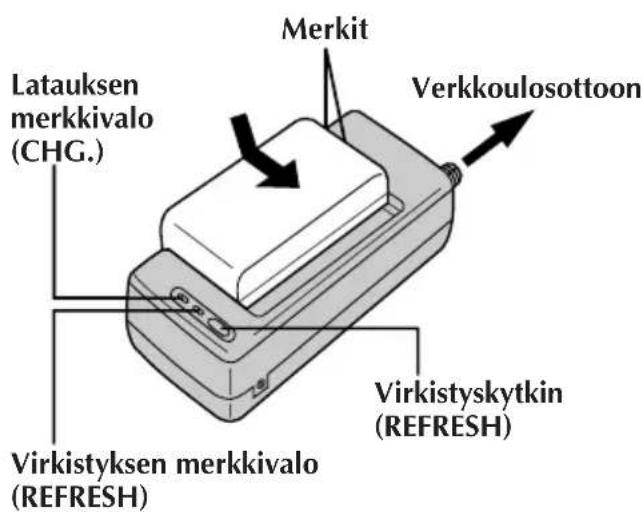

AKUN LATAAMINEN

LIITÄ VIRTA

1 Liitä lataajan verkkojohto seinäpistorasiaan.

KIINNITÄ AKKU

2 Aseta merkit kohdakkain ja siirrä akkua nuolen suuntaan kunnes se lukkiutuu kohdalleen.

- CHG.-merkkivalo alkaa vilkkua osoitukseksi siitä, että lataus on alkanut.

IRROTA AKKU

3 Kun CHG.-merkkivalo lakkaa vilkkumasta ja syttyy palamaan pysyvästi, lataus on suoritettu loppuun. Siirrä akkua nuolen suhteen vastakkaiseen suuntaan.

AKKU LATAUSAIKA PURKAUSAIKA
BN-V12U	noin. 1 t. 10 min. noin. 3 t. 30 min.
BN-V22U	noin. 2 t. 10 min. noin. 7 t.
BN-V25U	noin. 2 t. 40 min. noin. 10 t.

HUOM!

• Yhden latauskerran mahdollistamaan nauhoitusaikaan vaikuttavat mm. sellaiset tekijät kuin nauhoitus/ valmiusmuodolla kulutettu aika ja zoomaustiheys. On hyvä pitää vara-akkuja mukana.
• Latausajat koskevat täysin purkautunutta akkua ja purkautumisajat täyteen ladattua akkua.
• Lataus- ja purkamisaika vaihtelevat ympäristön lämpötilan ja akun tilan mukaisesti.
• Muista säätää latauksen osoitin ladattuasi akun tai irrotettuasi puretun akun kameranauhurista.
• Korkea lämpötila saattaa vahingoittaa akkua, joten käytä sitä paikassa, jossa on riittävä ilmanvaihto. Älä anna akun purkautua suljetussa tilassa kuten esim. laukussa.
• Jos lopetat lataamisen tai purkamisen kesken, muista ottaa akku pois ennen kuin irrotat verkkolaitteen verkkojohdon.
• Ota akku pois verkkolaitteesta välittömästi purkamisen jälkeen.
• Jotta verkkolaite/lataaja ei aiheuta häiriöitä radiolähetyksiin, älä käytä sitä radion välittömässä läheisyydessä.
• Muista irrottaa tasavirtajohto ennen akun lataamista tai purkamista.
• CHG.-merkkivalo ei aina syty palamaan hyvin, jos akku on uusi tai jos se on ollut säilössä pitkän aikaa. Ota akku tällöin pois, kiinnitä se uudelleen ja lataa se. CHG.-merkkivalon tulee palaa latauksen aikana. Ellei se pala, ota yhteys lähimpään JVC-myyjään.

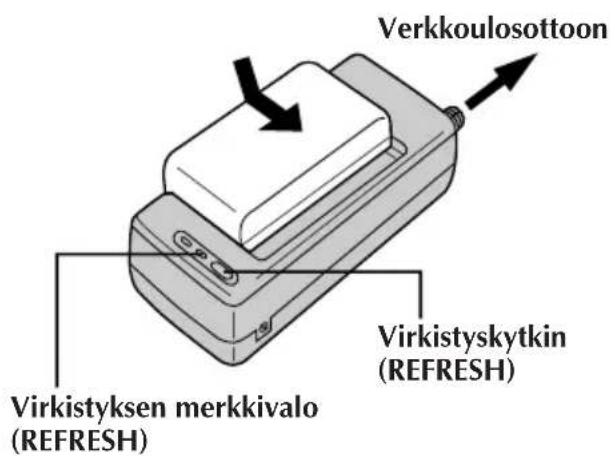

VIRKISTYSTOIMINNON KÄYTTÖ

Virkistys

Verkkolaitteessa on virkistystoiminto, jonka avulla akku voidaan purkaa kokonaan ennen lataamista.

Virkistä akku aina joka 5. latauskerta.

Akun purkaminen . .

..... liitä akku verkkolaitteeseen kuvassa esitetyllä tavalla. Paina sitten REFRESH-painiketta. Virkistyksen merkkivalo REFRESH syttyy purkautumisen alkaessa ja sammuu, kun akku on purkautunut.

HUOM!

• Virkistä akku aina joka 5. latauskerta.
• Kun verkkolaitteen/lataajan virtajohto irrotetaan pistorasiasta, akku voidaan purkaa painamalla kytkintä REFRESH. Tänä aikana verkkolaite/lataaja ei lataa akkua. Kun akku on purettu, irrota se verkkolaitteesta/lataajasta ja paine säilöön.

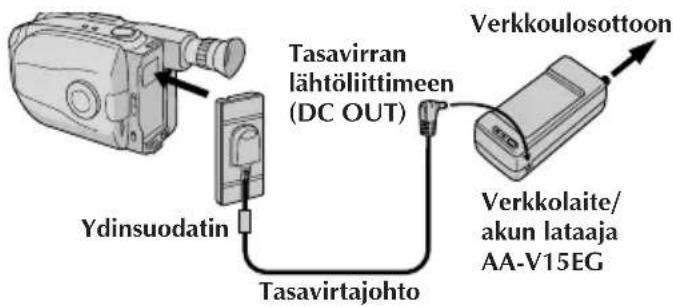

VERKKOVIRRAN KÄYTTÖ TEKNISE

Käytä verkkolaitetta (liitä se yllä olevan kaavakuvan osoittamalla tavalla).

HUOM!

Varusteisiin kuuluvassa verkkolaitteessa/lataajassa on automaattinen jännitteen valitsin, joka toimii alalla 110 V – 240 V vaihtovirtaa.

IEDOT

Virtalähde : 110 – 240 V

vaihtovirtaa\~, 50/60 Hz

Virrankulutus : 23 W

Lähtö

lataus: 8,5 V tasavirtaa, 1,3 A

videonauhuri:6,3 V tasavirtaa,1,8 A ---

Latausjärjestelmä : Jatkuva virta, huipun

tunnistin, ajastinohjaus

Mitat : 140 (L) × 42 (K) ×

68 (S) mm

Paino : Noin 300 g
