AAP30 - Batterieladegerät JVC - Kostenlose Bedienungsanleitung

Produkttyp	Netzteil / Batterieladegerät
Marke	JVC
Modell	AA-P30
Abmessungen (B x H x T)	122 mm x 51 mm x 92 mm
Gewicht (Hauptgerät)	Ca. 280 g
Eingangsspannung	AC 110 V bis 240 V, 50/60 Hz
Leistungsaufnahme	23 W
Ausgangsspannung (Laden)	DC 7,2 V
Ausgangsstrom (Laden)	1,2 A
Ausgangsspannung (Kamera)	DC 7,2 V
Ausgangsstrom (Kamera)	2,3 A
Kompatible Akkus	BN-V416, BN-V428, BN-V438 (Lithium-Ion)
Betriebstemperatur	0 °C bis 40 °C
Ideale Ladetemperatur	20 °C bis 25 °C
Ladezeit (BN-V416)	Ca. 2 Std. 10 Min. (1 Akku) / 4 Std. 20 Min. (2 Akkus in Reihe)
Ladezeit (BN-V428)	Ca. 3 Std. 20 Min. (1 Akku) / 6 Std. 40 Min. (2 Akkus)
Ladezeit (BN-V438)	Ca. 4 Std. 20 Min. (1 Akku) / 8 Std. 40 Min. (2 Akkus)
Mitgeliefertes Zubehör	Netzkabel (ca. 2 m), DC-Kabel (ca. 2 m)
Länge des Netzkabels	Ca. 2 m
Länge des DC-Kabels	Ca. 2 m
Sicherheit	Automatische Abschaltung bei Überspannung (Blitz); nicht Wasser aussetzen; in gut belüftetem Bereich mit 10 cm Freiraum rundum verwenden
Pflege und Reinigung	Vor der Reinigung Netzstecker ziehen; trockenes Tuch verwenden; keine Lösungsmittel verwenden
Allgemeine Informationen	Entspricht der europäischen WEEE-Richtlinie; nicht mit dem Hausmüll entsorgen

Häufig gestellte Fragen - AAP30 JVC

Welche Akkus kann ich mit dem Netzteil/Ladegerät JVC AAP30 laden?

Das Netzteil/Ladegerät JVC AAP30 ist für JVC Lithium-Ionen-Akkus BN-V416, BN-V428 und BN-V438 ausgelegt. Es kann den Akku BN-V408 nicht laden.

Wie lange dauert das Laden eines BN-V416-Akkus?

Für einen einzelnen BN-V416-Akku beträgt die Ladezeit bei einer Umgebungstemperatur von 20 °C bis 25 °C etwa 2 Stunden 10 Minuten.

Kann ich das Netzteil zur direkten Stromversorgung meines Camcorders verwenden?

Ja, Sie können den Camcorder mit dem Netzteil/Ladegerät AA-P30 an eine Steckdose anschließen. Verbinden Sie das mitgelieferte DC-Kabel zwischen Netzteil und Camcorder für die direkte Stromversorgung.

Was tun, wenn die CHARGE-Anzeige nicht leuchtet?

Wenn die CHARGE-Anzeige nicht leuchtet, kann dies bei einem neuen oder lange nicht benutzten Akku vorkommen. Nehmen Sie den Akku heraus und setzen Sie ihn wieder ein. Wenn das Problem weiterhin besteht, überprüfen Sie, ob der Akku kompatibel ist und die Temperatur zwischen 10 °C und 35 °C liegt.

Ist es normal, dass das Netzteil während des Ladevorgangs warm wird?

Ja, es ist normal, dass das Netzteil/Ladegerät während des Ladevorgangs warm wird. Es wandelt Strom um, und Wärme ist ein Nebenprodukt. Stellen Sie sicher, dass es sich in einem gut belüfteten Bereich mit mindestens 10 cm Abstand zu anderen Gegenständen befindet.

Kann ich zwei Akkus gleichzeitig laden?

Ja, Sie können zwei Akkus gleichzeitig laden. Sie werden in der Reihenfolge des Einlegens geladen. Die Ladezeit verdoppelt sich dann (z. B. 4 Std. 20 Min. für zwei BN-V416).

Was ist der empfohlene Temperaturbereich für das Laden?

Die ideale Ladetemperatur liegt zwischen 20 °C und 25 °C. Der akzeptable Bereich ist 10 °C bis 35 °C. Unter 10 °C kann der Ladevorgang unvollständig sein.

Wie reinige ich das Netzteil/Ladegerät?

Trennen Sie das Gerät vor der Reinigung immer vom Netz. Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine Lösungsmittel, Chemikalien oder Flüssigkeiten, die das Gerät beschädigen könnten.

Wo kann ich das Gerät am Ende seiner Lebensdauer entsorgen?

Entsorgen Sie das Gerät nicht im Hausmüll. Gemäß der WEEE-Richtlinie geben Sie es an einer geeigneten Sammelstelle für Elektro- und Elektronik-Altgeräte ab. Erkundigen Sie sich bei Ihrer Gemeinde oder im Geschäft nach den Sammelstellen.

Funktioniert das Netzteil mit 110-240 V Netzspannung?

Ja, das Netzteil/Ladegerät JVC AAP30 akzeptiert eine Eingangsspannung von 110 V bis 240 V Wechselstrom mit einer Frequenz von 50/60 Hz. Es kann daher in vielen Ländern mit dem passenden Steckdosenadapter verwendet werden.

BEDIENUNGSANLEITUNG AAP30 JVC

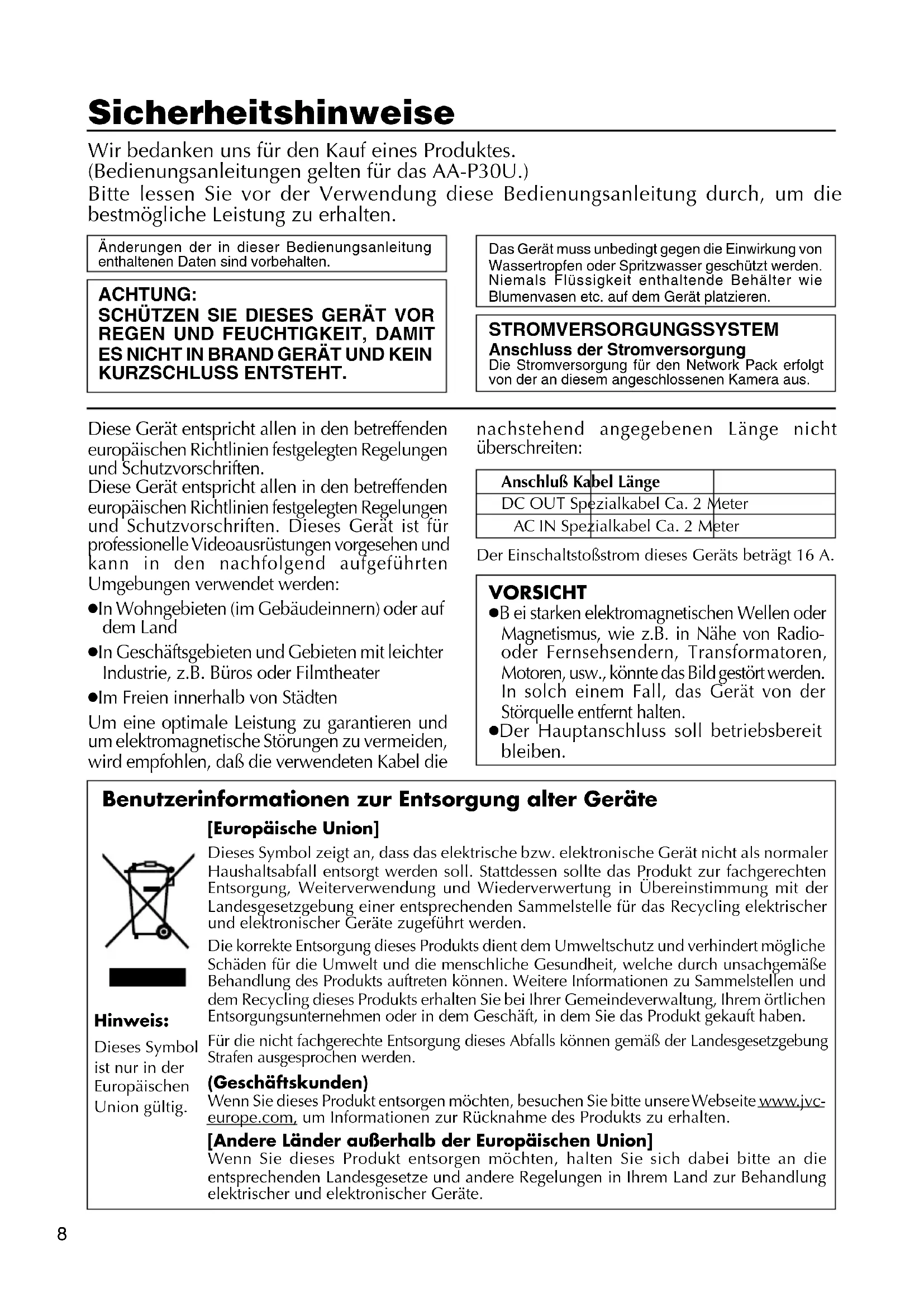

Wir bedanken uns für den Kauf eines Produktes.

(Bedienungsanleitungen gelten für das AA-P30U.)

Bitte lessen Sie vor der Verwendung diese Bedienungsanleitung durch, um die bestmögliche Leistung zu erhalten.

Änderungen der in dieser Bedienungsanleitung enthaltenen Daten sind vorbehalten.

ACHTUNG:

SCHÜTZEN SIE DIESES GERÄT VOR REGEN UND FEUCHTIGKEIT, DAMIT ES NICHT IN BRAND GERÄT UND KEIN KURZSCHLUSS ENTSTEHT.

Das Gerät muss unbedingt gegen die Einwirkung von Wassertropfen oder Spritzwasser geschützt werden. Niemals Flüssigkeit enthaltende Behälter wie Blumenvasen etc. auf dem Gerät platzieren.

STROMVERSORGUNGSSYSTEM

Anschluss der Stromversorgung

Die Stromversorgung für den Network Pack erfolgt von der an diesem angeschlossenen Kamera aus.

Diese Gerät entspricht allen in den betreffenden europäischen Richtlinien festgelegten Regelungen und Schutzvorschriften.

Diese Gerät entspricht allen in den betreffenden europäischen Richtlinien festgelegten Regelungen und Schutzvorschriften. Dieses Gerät ist für professionelle Videoausrüstungen vorgesehen und kann in den nachfolgend aufgeführten Umgebungen verwendet werden:

• In Wohngebieten (im Gebäudeinnern) oder auf dem Land
• In Geschäftsgebieten und Gebieten mit leichter Industrie, z.B. Büros oder Filmtheater
• Im Freien innerhalb von Städten

Um eine optimale Leistung zu garantieren und um elektromagnetische Störungen zu vermeiden, wird empfohlen, daß die verwendeten Kabel die

nachstehend angegebenen Länge nicht überschreiten:

Anschluß Kabel Länge
DC OUT Spezialkabel Ca. 2 Meter
AC IN Spezialkabel Ca. 2 Meter

Der Einschaltstoßstrom dieses Geräts beträgt 16 A.

VORSICHT

- B ei starken elektromagnetischen Wellen oder Magnetismus, wie z.B. in Nähe von Radio- oder Fernsehsendern, Transformatoren, Motoren, usw., könnte das Bild gestört werden. In solch einem Fall, das Gerät von der Störquelle entfernt halten.

- Der Hauptanschluss soll betriebsbereit bleiben.

Benutzerinformationen zur Entsorgung alter Geräte

[Europäische Union]

Dieses Symbol ist nur in der Europäischen Union gültig.

Dieses Symbol zeigt an, dass das elektrische bzw. elektronische Gerät nicht als normaler Haushaltsabfall entsorgt werden soll. Stattdessen sollte das Produkt zur fachgerechten Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte zugeführt werden.

Die korrekte Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die menschliche Gesundheit, welche durch unsachgemäße Behandlung des Produkts auftreten können. Weitere Informationen zu Sammelstellen und dem Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Für die nicht fachgerechte Entsorgung dieses Abfalls können gemäß der Landesgesetzgebung Strafen ausgesprochen werden.

(Geschäftskunden)

Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite www.jvc-europe.com, um Informationen zur Rücknahme des Produkts zu erhalten.

[Andere Länder außerhalb der Europäischen Union]

Wenn Sie dieses Produkt entsorgen möchten, halten Sie sich dabei bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung elektrischer und elektronischer Geräte.

• Dieses Netz-/Ladegerät ist ausschließlich für den Gebrauch mit einem JVC DV-Camcorder vorgesehen.
• Einzelheiten zur Anwendung entnehmen Sie bitte der zum DV-Camcorder gehörigen Bedienungsanleitung.
  Um den betriebssicheren Gebrauch dieses Produktes zu gewährleisten, lesen Sie bitte diese Bedienungsanleitung, die jeweils zu allen weiteren verwendeten Geräten gehörige Bedienungsanleitung.
• Dieses Produkt kann verwendet werden, um einen Lithium-Ionen-Akku vom Typ BN-V416, BN-V428 oder BN-V438 wiederaufzuladen.
• Dieses Produkt kann verwendet werden, um ein angeschlossenes geeignetes Gerät im Netzbetrieb mit Spannung zu versorgen.
• Dieses Produkt wird in dieser Bedienungsanleitung als Netz-/Ladegerät bezeichnet.

Netz-/Ladegerät AA-P30

Netzkabel Länge: Ca. 2 m

Gleichstromkabel Länge: Ca. 2 m

VORISCHTSMASSNAHMEN FÜR KORREKTEN BETRIEB

Wird dieses Gerät in einem offenen oder geschlossenen Gehäuse oder Gestell installiert, muß an allen Seiten ausreichender Abstand (jeweils mindestens 10 cm neben, über und hinter dem Gerät) zur Gewährleistung eines einwandfreien Temperaturausgleichs eingehalten werden.

Niemals die Ventilationsöffnungen blockieren!

(Werden die Ventilationsöffnungen durch Papier, Stoffdecken etc. blockiert, kann ein Hitzestau auftreten.)

Niemals offenes Feuer (z.B. Kerze etc.) auf dem Gerät plazieren.

Bei der Entsorgung von Batterien müssen unbedingt die geltenden Gesetze und Verordnungen zum Umweltschutz und zur Müllbeseitigung beachtet werden!

Das Gerät niemals Spritzwasser etc. aussetzen.

Das Gerät niemals in einem Badezimmer oder einem Raum mit Wasserversorgung verwenden. Auf diesem Gerät dürfen keine Behälter, die Flüssigkeit (Kosmetik, Medizin, Blumenvase oder -topf, Trinkgefäß etc.) enthalten, abgestellt werden.

(Falls Wasser in das Geräteinnere eindringt, kann dies Stromschläge mit Feuergefahr zur Folge haben.)

Bei der Einwirkung von Spannungsspitzen (z.B. Gewitter) schaltet sich das Gerät selbsttätig aus. In diesem Fall (bei erloschener POWER-LED) das Netzkabel abziehen, mindestens eine Minute warten und erneut anschließen. Falls die Netzleitung von häufig einwirkenden Spannungsspitzen betroffen ist, sollte an der Netzsteckdose ein Überspannungsschutz installiert werden, der im Fachhandel erhältlich ist.

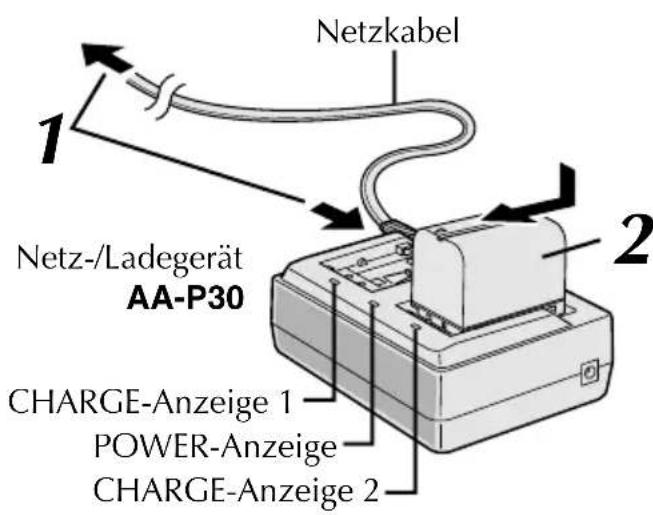

AUFLADEN DES BATTERIESATZES

1 Trennen Sie unbedingt das Gleichspannungskabel vom Netz-/Ladegerät ab. Schließen Sie das Netzkabel an das Netz-/Ladegerät und dann an eine Netzsteckdose an. Die Betriebsanzeige (POWER) leuchtet.

2 Nehmen Sie die Schutzkappe vom Batteriesatz ab. Den Batteriesatz am Netz-/Ladegerät so anbringen, dass die Plus- und Minuspolmarkierungen jeweils korrekt aufeinander ausgerichtet sind. Die Ladeanzeige (CHARGE) beginnt zu blinken. Dies bestätigt, dass der Ladevorgang begonnen hat. Wenn gleichzeitig zwei Akkus angebracht sind, beginnt der Ladevorgang bei dem zuerst angebrachten Akku.

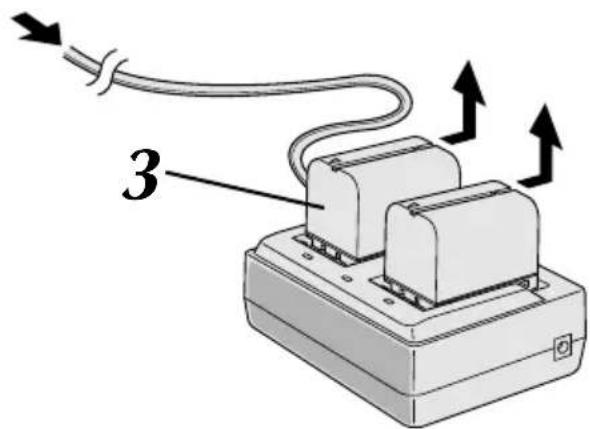

3 Wenn die Ladeanzeige (CHARGE) vom Blink- auf ein Dauerleuchtsignal wechselt, ist der Ladevorgang abgeschlossen. Den Batteriesatz abziehen und anheben. Vergessen Sie nicht, das Netzkabel des Netz-/Ladegeräts von der Netzsteckdose abzuziehen.

MEMO:

- Den Ladebetrieb im Umgebungstemperatur-bereich zwischen 10°C und 35°C durchführen. (Die ideale Umgebungstemperatur für den Ladebetrieb liegt zwischen 20°C und 25°C). Bei zu niedrigen Umgebungstemperaturen kann der Batteriesatz ggf. nicht vollständig geladen werden.

- Beim Anschluß an das Netz-/Ladegerät muss das Netzkabel bis zum Anschlag eingesteckt werden.

LADEDAUER

Batteriesatz Ladedauer für einen einzelnen Akku. Ladedauer in Folge für zwei Akkus.
BN-V416 Ca.	2 Std. 10 Min. Ca. 4 Std. 20 Min.
BN-V428 Ca.	3 Std. 20 Min. Ca. 6 Std. 40 Min.
BN-V438 Ca.	4 Std. 20 Min. Ca. 8 Std. 40 Min.

* Ladebetrieb bei einer Umgebungstemperatur zwischen 20°C und 25°C.

- Wurde der Batteriesatz lange gelagert, kann eine längere als die oben angegebene Ladedauer erforderlich sein.

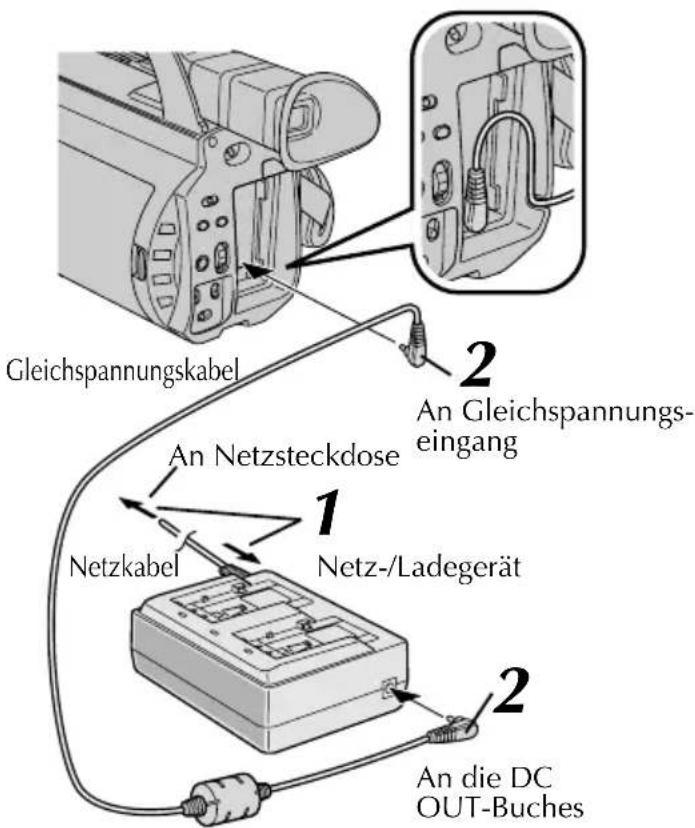

SPANNUNGSVERSORGUNG

Der Camcorder kann bei Verwendung des Netz-/Ladegeräts mit Netzspannung versorgt werden (wenn der Camcorder mit einem Gleichspannungskabel ausgestattet ist).

1 Schließen Sie das Netzkabel an das Netz-/Ladegerät und dann an eine Netzsteckdose an.

2 Das Netz-/Ladegerät am Camcorder anschließen.

MEMO:

- Unbedingt das zum Netz-/Ladegerät mitgelieferte Gleichspannungskabel verwenden.

- Bei Verwendung des Gleichspannungskabels das mit dem Kabelfilter versehene Kabelende am Netz-/Ladegerät anschließen. Dies dient der verbesserten Arbeitsweise des Systems.

BEI GEBRAUCH ...

- Das Netz-/Ladegerät ist speziell für den Ladebetrieb von Batteriesatz BN-V416, BN-V428 und/oder BN-V438 vorgesehen. Der Ladebetrieb für einen Batteriesatz der Ausführung BN-V408 ist nicht möglich.

- Bei Ladebetrieb für einen neuen oder besonders lange gelagerten Batteriesatz leuchtet die Ladeanzeige ggf. nicht auf. In diesem Fall den Batteriesatz abnehmen und erneut anbringen.

- Wird während des Ladebetriebs das Gleichspannungskabel am Netz-/Ladegerät angebracht, erfolgt die Spannungsversorgung für den Camcorder und der Ladebetrieb wird vorzeitig abgebrochen.

- Gelegentlich kann das Netz-/Ladegerät bei Betrieb leichte Brummvibrationen abgeben. Dies ist keine Fehlfunktion.

- Das Netz-/Ladegerät erwärmt sich während des Betriebs. Dies ist keine Fehlfunktion. Sicherstellen, daß das Netz-/Ladegerät an einem Ort aufgestellt wird, an dem kein Hitzestau auftreten kann.

- Falls sich die Batteriesatz-Nutzungsdauer nach voller Aufladung deutlich verkürzt, ist der Batteriesatz verbraucht und nicht mehr nutzbar. Einen neuen Batteriesatz verwenden.

TECHNISCHE DATEN

Spannungs-versorgung	USA und Kanada:120 V Wechselspannung, 60 HzEuropäische Lander:220V bis 240V Wechselspannung,50 Hz/60 HzAndere Lander:110 V bis 240 VWechselspannung, 50 Hz/60 Hz	Umgebungs-Betriebs-temperatur	0°C bis 40°C
		Umgebungs-Ladebetriebs-temperatur	10°C bis 35°C
Leistungs-aufnahme	23 W	Abmessungen	122 mm (B) x 51 mm (H) x 92 mm (T) mm
		Gewicht	Ca. 280 g (nur Hauptgerat)
Leistungs-abgabe	7,2 V Gleichspannung,1,2 A (bei Ladebetrieb)7,2 V Gleichspannung,2,3 A (bei Adapterbetrieb)	Zubehör	Netzkabel : Ca. 2 mGleichspannungskabel : Ca. 2 mGarantiebescheinigung(USA und Kanada)
