BEDIENUNGSANLEITUNG ERM 1434 G Grizzly

Elektrische grasmaier

Tondeuse électrique

Originalbetriebsanleitung

Bitte lesen Sie vor der ersten Inbetriebnahme die Betriebsanleitung aufmerksam durch, um eine falsche Handhabung zu vermeiden. Bewahren Sie diese Anleitung gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen.

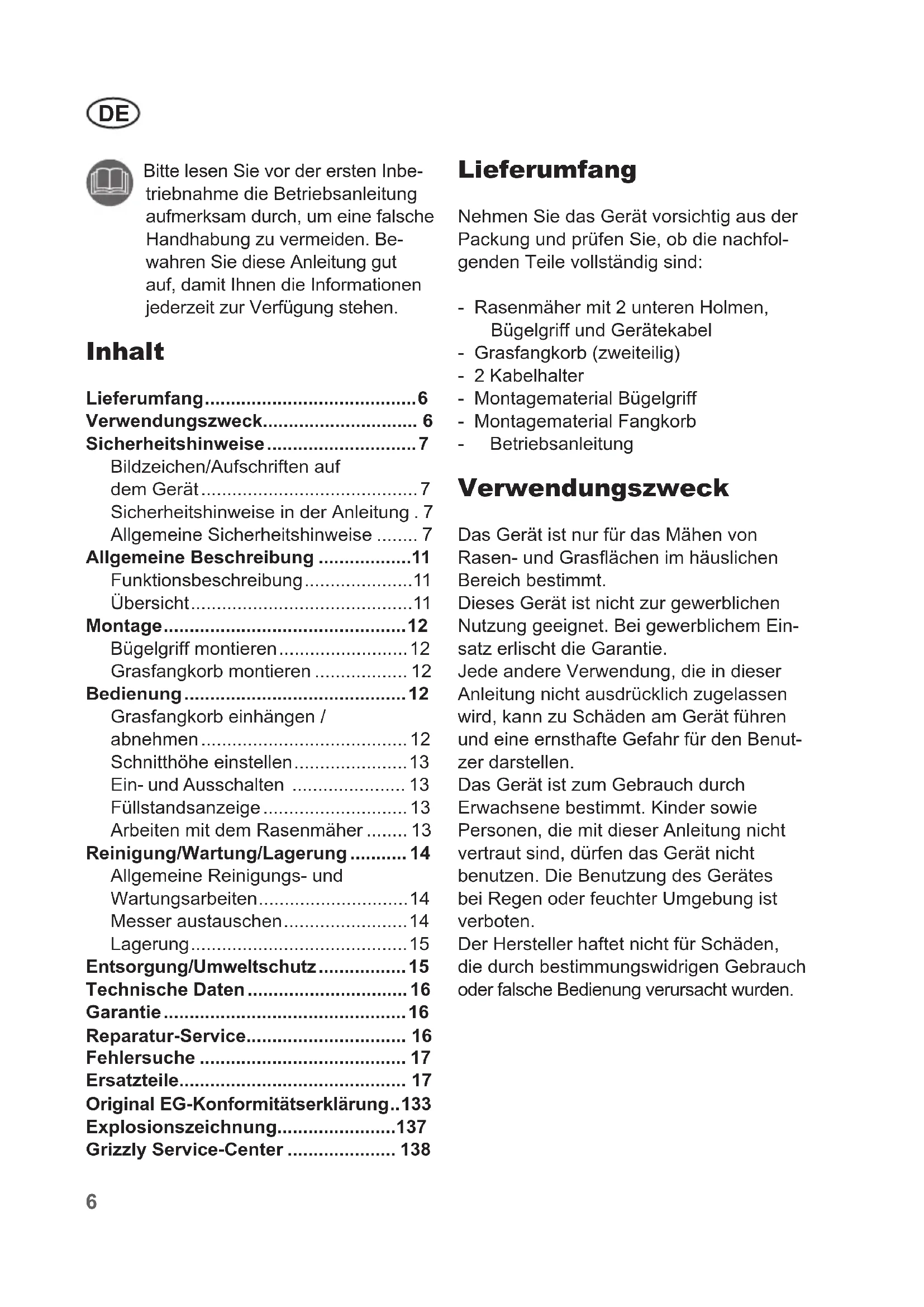

Inhalt

Lieferumfang 6

Verwendungszweck 6

Sicherheitshinweise 7

Bildzeichen/Aufschriften auf dem Gerät 7

Sicherheitshinweise in der Anleitung . 7

Allgemeine Sicherheitshinweise 7

Allgemeine Beschreibung 11

Funktionsbeschreibung 11

Ubersicht 11

Montage 12

Bügelgriff montieren 12

Grasfangkorb montieren 12

Bedienung 12

Grasfangkorb einhängen / abnehmer 12

Schnitthöhe einstellen 13

Ein- und Ausschalten 13

Füllstandsanzeige 13

Arbeiten mit dem Rasenmacher 13

Reinigung/Wartung/Lagerung 14

Allgemeine Reinigungs- und Wartungsarbeiten 14

Messer austauschen 14

Lagerung. 15

Entsorgung/Umweltschutz 15

Technische Daten 16

Garantie 16

Reparatur-Service. 16

Fehlersuche 17

Ersatzteile 17

Original EG-Konformitätserklärung..133

Explosionszeichnung. 137

Nehmen Sie das Gerät vorsichtig aus der Packung und prufen Sie, ob die nachfolgenden Teile vollständig sind:

Rasenmachermit2unterenHolmen, BiegelgriffundGeratekabel
- Grasfangkorb (zweiteilig)
-2Kabelhalter
- Montagematerial Bügelgriff
- Montagematerial Fangkorb
- Betriebsanleitung

Verwendungszweck

Das Gerät ist nur für das Mahen von Rasen- und Grasflächen im tatsächlichen Bereich bestimmt.

Dieses Gerät ist nicht zur gewerblichenutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Jede andere Verwendung, die in dieser Anleitung nicht ausdrucklich zugelassen wird, kann zu Schaden am Gerat führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Kinder sowie Personen, die mit dieser Anleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Elektro-Rasenmacher.

Bildzeichen/Aufschriften auf dem Gerät

Achtung!

Lesen Sie die Betriebsanleitung aufmerksam durch.

Tragen Sie Augen- und Gehorschutz.

Setzen Sie das Gerät nicht der Feuchtigkeit aus. Arbeiten Sie nicht bei Regen und schneiden Sie kein nasses Gras.

Verletzungsgefahr durch wegenschleuderte Teile.

tehende Personen von dem Maher fern halten.

Vorsicht - Scharfe Schneidmesser! Fuß und Hande fernhalten. Verletzungsgefahr!

r ausschalten und Netzsteckerziehen vor Einstellungenoder Reinigungsrarbeiten oder wenn sich das Netzkabel verfangen hat oder beschädigt ist.

Gefahr durch beschädigtes Netzkabel. Netzkabel von dem Gerät und den Schneidmessern fernhalten!

Achtung! Nachlauf des Rasenmähermessers.

Schutzklasse II

Angabe des Schalleistungspe-gels L_wa in dB.

ktrogerate gehoren nicht in den Hausmull.

Schnittkreis

Füllstandsanzeige am Grasfangkorb:

Füllstandsanzeige geöffnet: Grasfangkorb leer

Füllstandsanzeige geschlossen: Grasfangkorb gefüllt

Sicherheitshinweise in der Anleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen-oder Sachschäden.

Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationenzum besseren Umgang mit demGerat.

Allgemeine Sicherheitshinweise

Wichtig! Lesen Sie die Betriebsanleitung sorgfältig. Bewahren Sie die Betriebsanleitung zum Nachlesen auf.

Dieses Gerät kann bei unsachgemäßem Gebrauch ernsthafte Verletzungen verursachen. Um Personen- und Sachschäden zu

vermeiden, lessen und beachten Sie unbedingt die folgenden Sicherheitshinweise und machen Sie sich mit allen Bedienteilen gut vertraut.

Vorbereitung:

• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei dessen, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
• Erlauben Sie niemals Kindern oder anderen Personen, die die Bedienungsanleitung nicht kennen, das Gerät zu benutzen. Örtliche Bestimmungen konnen das Mindestalter der Bedienung-person festlegen.
• Setzen Sie das Gerät niemals ein, während Personen, besonderss Kinder und Haustiere, in der Höhe sind.
• Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
• Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfern den Sie Steine, Stöcke, Drahte oder andere Fremdkörper, die erfasst und weggeschleudert werden können.
• Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle und eine robuste, lange Hose. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen/TRagen.Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit han

genden Schnurren oder Gurteln.

• Führer Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benutzen Sie das Gerät nicht, wenn Schutzeinrichtungen (z.B. Prallschutz oder Grasfangsack), Teile der Schneideinrichtung oder Bolzen fehlen, abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen beschädigte Werkzeuge und Bolzen nur satzweise ausgetauscht werden.
• Seien Sie vorsichtig bei Geräten mit mehreren Schneidwerkzeugen, da die Bewegung eines Messers zur Rotation der übrigen Messer führen kann.
• Benutzen Sie nur Ersatz- und Zube-horteile, die vom Hersteller gefelfert und empfohlen werden. Der Einsatz von Fremdteilen führt zum sofortigen Verlust des Garantieanspruches.
• Vor dem Gebrauch sind immer Anschlussleitung und Verlängerungsleitung auf Anzeichen von Beschädigung oder Abnutzung zu untersuchen. Falls die Leitung im Gebrauch beschädigt wird, muss sie(sofort vom Versorgungsnetz getrennt werden. Berühren Sie die Leitung nicht,bevor siegetrennt ist.Benutzen Sie das Gerät nicht, wenn die Leitung abgenutzt oder beschädigt ist.

Arbeiten mit dem Gerät:

Führer Sie Fuße und Hände beim Arbeiten nicht in die Naze oder unter rotierende Teile. Es besteht Verletzungsgefahr!

Beachten Sie den Lärmschutz und örtliche Vorschriften.

• Schalten Sie den Motor nach Anweisung ein und nur dann, wenn ihre

FüBe in sicherem Abstand von den Schneidwerkzeugen sind.

• Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung, in feuchter Umgebung oder an nassem Rasen. Arbeiten Sie nur bei Tageslicht oder gutter Beleuchtung.
• Arbeitsen Sie mit dem Gerät nicht, wenn Sie mäde oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitsspause ein. Gehen Sie mit Vernunft an die Arbeit.
• Achten Sie beim Arbeiten auf einen sicheren Stand, insbesondere an Hangen. Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts. Seien Sie besonderss vorsichtig, wenn Sie die Fahrrichtung am Hangändern. Arbeiten Sie nicht an übermöig steilen Hangen.
• Führren Sie das Gerät nur im Schritt-tempo. Seien Sie besonderss vorsichtig, wenn Sie das Gerät umkehren, zu sich heranziehen oder rückwärts gehen.
• Schalten Sie das Gerät mit Vorsicht entsprechend den Anweisungen in dieser Anleitung ein. Achten Sie auf ausreichenden Abstand der Fußze zu rotierenden Messern.
• Kippen Sie das Gerät nicht beim Starten, außer wenn dies beim Anlaufen in hohem Gras erforderlich ist. In this fall kippen Sie das Gerät durch Drucken des Bügelgriffs so, dass die Vorderräder des Geräts leicht angehoben werden. Überprüfen Sie immer, dass sich beide Höhe in Arbeitsstellung befinden, bevor das Gerät wieder auf den Boden zurückgestellt wird.
• Arbeiten Sie nie ohne Grasfangsack oder Prallschutz. Halten Sie sich immer entfernt von der Auswurföffnung.
• Starten Sie den Motor nicht, wenn Sie

vor dem Auswurfschacht stehen.

Achtung Gefahr! Messer lauft nach. Es besteht Verletzungsgefahr.

• Das Gerätarf nicht angehoben oder transportiert werden, solange der Motor lauft. Schalten Sie das Gerät ab, wenn es zum Transport gekippt werden muss, wenn andere Flächen als Rasen überquert werden und wenn das Gerät zu und von den zu mahenden Flächen gebracht wird.
• Halten Sie die Grasauswurföffnung stets sauber und frei. Entfernen Sie Schnittgut nur im Stillstand des Gerätes.
• Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz.
• Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Verwenden Sie das Gerät nie mit beschädigten Schutzeinrichtungen oder Abschirmungen oder fehlenden Sicherheitseinrichtungen wie Ablenk- und/oder GrASFangeinrichtungen.
• Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich und ändern Sie nicht die Reglerestillungen am Motor. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist.
• Benutzen Sie das Gerät nicht in der Höhe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explo sions gefahr.
• Niemals das Gerät aufheben oder wegtragen, wenn der Motor lauft.
• Schalten Sie das Gerät aus,ziehen Sie den Netzstecker ab und vergewissern

Sie sich, dass alle beweglichen Teile still stehen:

• immer, wenn Sie die Maschine verlassen,
• bevor Sie die Auswurföffnung reini-gen oder Blockierungen beseitigen,
• wenn das Gerät nicht verwendet wird,
• bevor Sie das Gerät überprüfen, rei-nigen oder darüber arbeiten,
• wenn das Netzkabel beschädigt oder verheddert ist,

• wenn das Gerät beim Arbeiten einen Fremdkörper getroffen hat oder wenn ungewohnte Vibrationen auftreten. Untersuchen Sie in dieser Fall das Gerät auf Beschädigungen und halten Sie es ggf. reparieren.

• Bringen Sie Höhe oder Fuß niemals in die Höhe oder unter rotierende Teile. Bei Sichelmahernarf sich sie vor die Grasauswurföffnung gestellt werden.

Wartung und Lagerung:

• Achten Sie beim Warten der Schneidmesser daraufuf, dass selbst dann, wenn die Spannungssquelle abgeschaltet ist, die Schneidmesser bewegt werden konnen.
• Sorgen Sie davon, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.
• Suchen Sie den Maher nach eventuellen Beschädigungen ab.
• Führren Sie die erforderlichen Reparaturen beschädigter Teile durch.
• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei dann, Sie besitz den hierfür eine Ausbildung. Sämtliche Arbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur von uns ermächtigten Kundendienststellen

ausgeführrt werden.

Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werkzeuge scharf und sauber, um better und sicherer arbeiten zu konnen. Befolgen Sie die Wartungsvorschriften.
- Tragen Sie Schutzhandschuhe, wenn Sie die Schneideinrichtung wechseln.
- Überprüfen Sie die Grasfangeinrichtung regelmäß auf Verschleiß und Verformungen. Ersetzen Sie aus Sicherheitsgründen verschlissene oder beschädigte Teile. Seien Sie beim Einstellen der Messer besonderss vorsichtig, damit ihre Finger nicht zwischen den rotierenden Messern und fest stehenden Teilen der Maschine eingeklemmt werden.
- Überprüfen Sie, dass nur Ersatzschneidwerkzeuge verwendet werden, die vom Hersteller zugelassen sind.

Elektrische Sicherheit:

• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
• Schließen Sie das Gerät nach Mogglichkeit nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Auslösestrom von nicht mehr als 30mA an.
• Vermeiden Sie Körperberuhrungen mit geerdeten Teilen (z.B. Metallzäune, Metallpfosten).
• Verwenden Sie nur zugelassene Netzkabel der Bauart H05VV-F oder H05RN-F, die hochstens 75 m lang und für den Gebrauch im Freien bestimmt sind. Der Litzenquerschnitt des Netzkabels muss mindestens 2,5mm^2 betragen. Rollen Sie eine Kabeltrom

mel vor Gebrauch immer ganz ab.
Überprüfen Sie das Kabel auf Schäden.

• Verwenden Sie für die Anbringung des Netzkabels die davon vorgesehene Kabelaufhängung.
• Halten Sie das Netzkabel beim Arbeitsen von dem Schneidwerkzeug fern. Die Schneidmesser konnen das Netzkabel beschädigen und zum Berühren spannungsfährender Teile führen. Führer Sie das Netzkabel grundsätzlich hinter der Bedienungsperson.
• Benutzen Sie das Netzkabel nicht, um den Stecker aus der Steckdose zuziehen. Schützen Sie das Netzkabel vor Hitze, Öl und scharfen Kanten.
• Schalten Sie das Gerät aus undziehen Sie den Netzstecker aus der Steckdose, wenn das Netzkabel beschädigt ist. Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kunden st oder eineähnliche qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Verbinden Sie kein beschädigtes Netzkabel mit dem Stromnetz. Berühren Sie kein beschädigtes Netzkabel, solange es mit dem Stromnetz verbunden ist. Ein beschädigtes Netzkabel kann zum Berühren spannungsführender Teile führen.

Allgemeine Beschreibung

Funktionsbeschreibung

Der Elektro-Rasenmacher besitz ein parallel zur Schnittebene sich drehendes Schneidwerkzeug. Er ist mit einem leistungsstarken Elektromotor, einem robusten Kunststoffgehause, einem Sicherheitschalter und einem Prallschutz sowie einem Grasfangkorb mit Füllstandsanzeige ausgestattet. Zusätzlich ist das Gerät 5 -fach hohenverstellbar und hat leichtgangige Räder.

Die Funktion der Bedienteile entnehmen Sieitte den nachfolgenden Beschreibungen.

Die Abbildungen für die Bedienung des Gerätes finden Sie auf den Seiten 2-4.

Übersicht

1 Bügelgriff 2 Starthebel

3 Obere Griffmutter
4 Unterere Holme (2 St.)

5 Prallschutz

6 Untere Griffmutter

7 Grasfangkorb
8 Hinterrader
9 Vorderrader
10 Gerätegehause

11 Hebel zur Schnitthöhenverstellung
12 2 Tragegriffe

13 Kabelhalter
14 Kabelzugentlasting
15 Gerätekabel
16 Entriegelungsknopf
17 Gerätesteckdose

Montage

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Bügelgriff montieren

Unteren Holm montieren: Setzen Sie die unteren Holme (4) auf die Schraubgewinde rechts und links am Gerätegehause auf und schrauben diese mit je einer Griffmutter (6) fest.

Bügelgriff montieren:
befestigen Sie den Bügelgriff (1) mit den beiliegenden Schrauben-und den oberen Griffmattern (3) rechts und links am unteren Holm (4). Es sind zwei Positionen möglich.

Kabelhalter einklipsen: Klipsen Sie die Kabelhalter (A, 13) am Holm ein und fixieren Sie damit das Gerätekabel (A, 15).

Grasfangkorb montieren

Grasfangkorb zusammenbauen:

① Klipsen Sie die Gummilippe am Fangkorbnetz (19) in die Hartschale des Grasfangkorbs (9) ein.
② Schiebern Sie das Rohrgestell (20) in das Fangkorbnetz (19). Achten Sie daraufuf, dass das Rohrgestell vollständig eingeschoben ist (siehe kleines Bild). Der Rohrgestellbügel passst daß bei in die Nut (21) an der Unter-.
seite des Fangkorbes

③ Stulpen Sie die Kunststoff-La-schen (22) uber das Rohrgestell (20).
Fixieren Sie das Rohrgestell (20) mit den beiliegenden Schrauben und Unterlegscheiben (23).

Bedienung

Achtung: Gerät nicht ohne vollständig angebrachten Prallschutz oder Grasfangkorb betreiben. Es besteht Verletzungsgefahr!

Grasfangkorb einhängen / abnehmen

1. Heben Sie den Prallschutz (5) an.

2. Hängen Sie den Grasfangkorb (7) in die damit vorgesehene Aufhängung (24) an der Rückseite des Gerätes ein.

3. Positionieren Sie den Prallschutz (5) auf dem Grasfangkorb (7), erhalt diesen an richtiger Position.
4. Zum Abnehmer des Grasfang-korbes (7) haben Sie den Prallschutz (5) an und hangen den Grasfangkorb aus. Klappen Sie den Prallschutz an das Gerätegehause zurück.

Zum Entleeren des Grasfangkorbs siehe auch Kapitel „Entsorgung/ Umweltschutz".

Schnitthöhe einstellen

Schalten Sie das Gerät aus,ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden.

Greifen Sie den Hebel (11) zur Schnitthöhenverstellung und führen Sieihn an der Rasterung vorbei auf die gewünschte Einstellung der Schnitthöhe.

Das Gerät besitz 5 Positionen zur Einstellung der Schnitthöhe: 20 - 60 mm

Die richtige Schnitthöhe beträgt bei einem Zierrasen etwa 30 - 45 mm, bei einem Nutzrasen etwa 30 - 65 mm.

Für den ersten Schnitt in der Saison sollte eine hohe Schnitthöhe gewählt werden.

Ein- und Ausschalten

1. Stecken Sie den Stecker des Netzkabels (18) in die Geräte-steckdose (17).

2. Formen Sie aus dem Ende des Netzkabels eine Schlaufe und hängen diese in die Kabelzugentlastung (14) ein.

3. Schließen Sie das Gerät an die Netzspannung an.
4. Achten Sie vor dem Einsatzen daraufuf, dass das Gerät keine Gegenstände berührt.
5. Zum Einsatzdrücken Sie den Entriegelungsknopf (16) am

Handgriff und halten gleichzeitig den Starthebel (2) gedrückt. Lassen Sie den Entriegelungsknopf (16) los.

1. Zum Ausschalten setzen Sie den Starthebel (2) los.

Nach dem Ausschalten des Gerätes dreht sich das Messer noch für eineuge Sekunden. Berühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden.

Füllstandsanzeige

Seitlich am Grasfangkorb ist eine Fullstandsanzeige angebracht. Die aerodynamische Luftführung der Klappe sorgt zusammen für die optimale Füllung.

Füllstandsanzeige geöffnet: Grasfangkorb leer

Füllstandsanzeige geschlossen: Grasfangkorb gefüllt

Arbeiten mit dem Rasenmacher

Regelmäßiges Mähen regt die Graspflanze zu einer verstärkten Blattbildung an,{lässt aber gleichzeitig Unkrautpflanzen absterben. Daher wird der Rasen nach jeder Mahvorgang dichter und es entsteht ein gleichmäßig belastbarer Rasen. Der erstenechnitt erfolgt ab etwa April bei einer Aufwuchshöhe von 7 - 8 cm. In der Hauptvegetationszeit wird der Rasan mindestensomal proWoche gemaht.

Die beiden Tragegriffe (A 12) erleichtern Ihnen den Transport des Gerätes.
- Beginnen Sie mit dem Mähen in der

Nähe der Steckdose und arbeiten Sie von der Steckdose weg.

• Führn Sie das Netzkabel immer hinter sich und bringen Sie es nach dem Wenden auf die schon gemäßte Seite.
• Führn Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Mahen sollenn sich die Bahnen immer um weniger Zentimeter überlappen.
• Stellen Sie die Schnitttiefe so ein, dass das Gerät nicht überlastet wird. Andernfalls kann der Motor beschädigt werden.
• Arbeiten Sie an Hängen immer quer zum Hang. Seien Sie besonderss vorsichtig beim Rückwärtsgeben und Ziehen des Gerätes.
• Reinigen Sie das Gerät nach jedem Einsatz wie im Kapitel „Reinigung, Wartung, Lagerung“ beschrieben.

Schalten Sie nach der Arbeit und zum Transport das Gerät aus,ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden.

Reinigung/Wartung/Lagerung

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschreiben sind, von einer von uns ermächtigten Kundendienstelle durchführren. Verwenden Sie nur Originalteile.

Tragen Sie beim Umgang mit dem Messer Handschuhe.

Schalten Sie vor allen Wartungs- und Reinigungsrarbeiten das Gerät aus,ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab.

Allgemeine Reinigungs- und Wartungsarbeiten

Spritzen Sie den Rasenmacher nicht mit Wasser ab. Es besteht die Gefahr eines elektrischen Schlages.

• Halten Sie das Gerät stets sauber. Verwenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine scharfen Reinigungs-bzw. Lösungsmittel.
• Entfernen Sie nach dem Mahen anhaltende Pflanzenrechte mit einem Holz-oder Plastikstück von den Rädern, den Luftungsöffnungen, der Auswurföffnung und dem Messerbereich. Verwendten Sie keine harten oder spitzen Gegenstände, Sie können das Gerät beschädigen.
• Olen Sie von Zeit zu Zeit die Räder.
• Kontrollieren Sie den Rasenmacher vor jeder Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prufen Sie den festen Sitz aller Muttern, Bolzen und Schrauben.
• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

Messer austauschen

Ist das Messer stumpf, so kann es von einer Fachwerkstätte nachgeschlagen werden.

Ist das Messer beschädigt oder zeigt eine Unwucht, so muss es ausgewechselt werden (siehe Kapitel Ersatzteile).

1. Drehen Sie das Gerät um.

2. Benutzen Sie feste Handschuhe und halten Sie das Messer (25) fest. Drehen Sie die Messerschraube (26) gegen den Uhrzeigersinn mit Hilfe eines Schraubenschlusses von der Motorspindel ab.

3. Bauen Sie das neue Messer in umgekehrter Reihenfolge wieder ein. Achten Sie darauf, dass das Messer richtig positi- oniert ist und die Schraube fest angezogen ist.

Lagerung

J Damit das Gerät weniger Platz beansprucht, lösen Sie die vier Griffmattern und klappen Sie den Bügelgriff und den unteren Holm zusammen. Achten Sie daraufuf, dass die Kabel nicht eingeklemmt werden.

Bewahren Sie das Gerät trocken und außerhalb der Reich weite von Kindern auf.
- Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.
- Umhülten Sie das Gerät nicht mit Nylonsäcken, da sich Feuchtigkeit bilden können.

Wir haften nicht für durch unsere Geräte hervorgerufene Schäden, sofern diese durch unsachgemäße Reparatur oder den Einsatz von Nicht-Originalteilen bzw. durch nicht bestimmungsgemäßen Gebrauch verursacht werden.

Entsorgung/Umweltschutz

Führer Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehoren nicht in den Hausmüll.

• Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführrt werden. Fragen Sie hierzu unser ServiceCenter.
• Werfen Sie geschnittenes Gras nicht in die Mülltonne, sondern führen Sie es der Kompostierung zu oder verteilen Sie es als Mulchschicht unter Strauchern und Bäumen.
  Die Entsorgung ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Technische Daten

Elektro-Rasenmacher.ERM 1434 G Aufnahmeeistung des Motors.....1400 W Netzspannung ....220-240 V\~,50/60 Hz Schutzklasse .II
Schutzart .IP24 Leerlaufdrehzahl.3500 min-1 Schnittkreis.34 cm Schnitthohe.20-60 mm Gewicht.12,5 kg Volumen Grasfangkorb..35 I Schalldruckpegel (L_pA) .83 dB(A), K_pA = 3dB Schalleistungspegel (L_wA) garantiert.96 dB gemessen.94 dB(A), K_wA = 2dB(A) Vibration (a).1,4 m/s

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklarung genannten Normen und Bestimmungen ermittelt.

Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können dazu nicht geltend gemacht werden.

Garantie

• Für diesen Gerät leisten wir 24 Monate Garantie.
• Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.
• Schaden, die auf natürliche Abnutzung, Überlastung oder unsachgemäß Bedienung zurückzuführen sind, bleiben

von der Garantie ausgeschlossen.
Bestimmte Bauteile unterliegen einem normalen Verschleib und sind von der Garantie ausgeschlossen. Insbesondere zahlen hierzu: Messer.

Voraussetzung fur Garantieleistungen ist zudem die Einhaltung der Hinweise zur Reinigung und Wartung.
- Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf-und Garantienachweis an den Handler zurückgegeben wird.

Reparatur-Service

• Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unseren Service-Center durchführten halten. Unser Service-Center erstellt Ohnen kein einen Kostenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.
• Achtung:itte liefern Sie Ihr Gerät im Reklamations- oder Servicefall gereinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte werden nicht ange-nommen.

Die Entsorgung ihrer defekten eingesenden Geräte führen wir kostenlos durch.

Fehlersuche

Problem mögliche Ursache Fehlerbehebung
Gerät startet nicht	Netzspannung fehl	Steckdose, Kabel, Leitung, Stecker prüfen, ggf. Reparatur durch Elektrofachmann
	Ein-/Ausschalter defekt	Reparatur durch KundendienstKohlebūrs
	Motor defekt
	Gras zu lang	Größere Schnitthche einstellen. Durch Drucken des Griffitholms die Vorderräder leicht anheiten.
Motor setzt aus	Blockierung durch Fremdkörper	Fremdkörper entfernen
Arbeitsergebnis nicht zufriedenstellend oder Motor arbeitet schwer	Schnitthche zu niedrig Geringe Schnitthche einstellen
	Messer stumpf	Messer schleifen setzen oder austauschen
	Messerbereich verstopft Gerät reinigen
	Messer falsch montiert Messer korrekt einbauen
Messer rotiert nicht	Messer durch Gras blo-ckiert	Gras entfernen
	Messerschraube locker Messerschraube festziehen
Abnorme Geräusche, Klappern oder Vibra-tionen	Messerschraube locker Messerschraube festziehen
	Messer beschädigt Messer austauschen

Ersatzteile

Verwenden Sie zum Nachkauf von Ersatzteilen die angegebene Service-Adresse oder Fax-Nummer. Geben Sie bei der Bestellung unbedingt die Bestellnummer an.

Ersatzmesser 91095689

Fangkorb 91095709

Contents

Technische gegevens 38

Garantie 39

Reparatieservice 39

Beschermingsklasse II

Neem de bescherming gegen lawaaihinder en lokale voerschriften in acht.

Grasvangmand ineenzetten:

Spuit de grasmaier nicht met water schoon.

Draai de messchroef (26) gegen

Substituacao das laminas 73

Armazenamento. 74

Grizzly Gartengeräte GmbH & CO KG

Kunden-Service

Georgenhauer Str. 1

64409 Messel

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Homepage: www.grizzly.biz

DES UK Ltd.

Unit B7

Tel.: [phone] klapka 27

Fax: [phone]

e-mail: [e-mail]

Homepage: www.werco.sk

EkotexnpoaykT OOJ

rp. Coqn, KB. FepMaH, yI. Ctap

J03eHcN nT No 38

ten: 02/4627035

TeN/ΦaKc:02/9791710

GSM: 0899133105

e-mail: [e-mail]

Homepage: www.ecotechproduct.com

UAB "GOTAS" (Vilniaus filialas)

Linkmenu g. 38

08217 Vilnius

Tel.: [phone]

Faks: 052 361 996

e-mail: [e-mail]

UAB "GOTAS" (Kauno filialas)

Draugystes g. 15B

51228 Kaunas

Tel.: [phone]

Faks: 037 352 807

e-mail: [e-mail]
