BEDIENUNGSANLEITUNG Insisible Scart 300 MARMITEK

USER MANUAL 3 GEBRAUCHSANLEITUNG 11 GUIDE UTILISATEUR 19

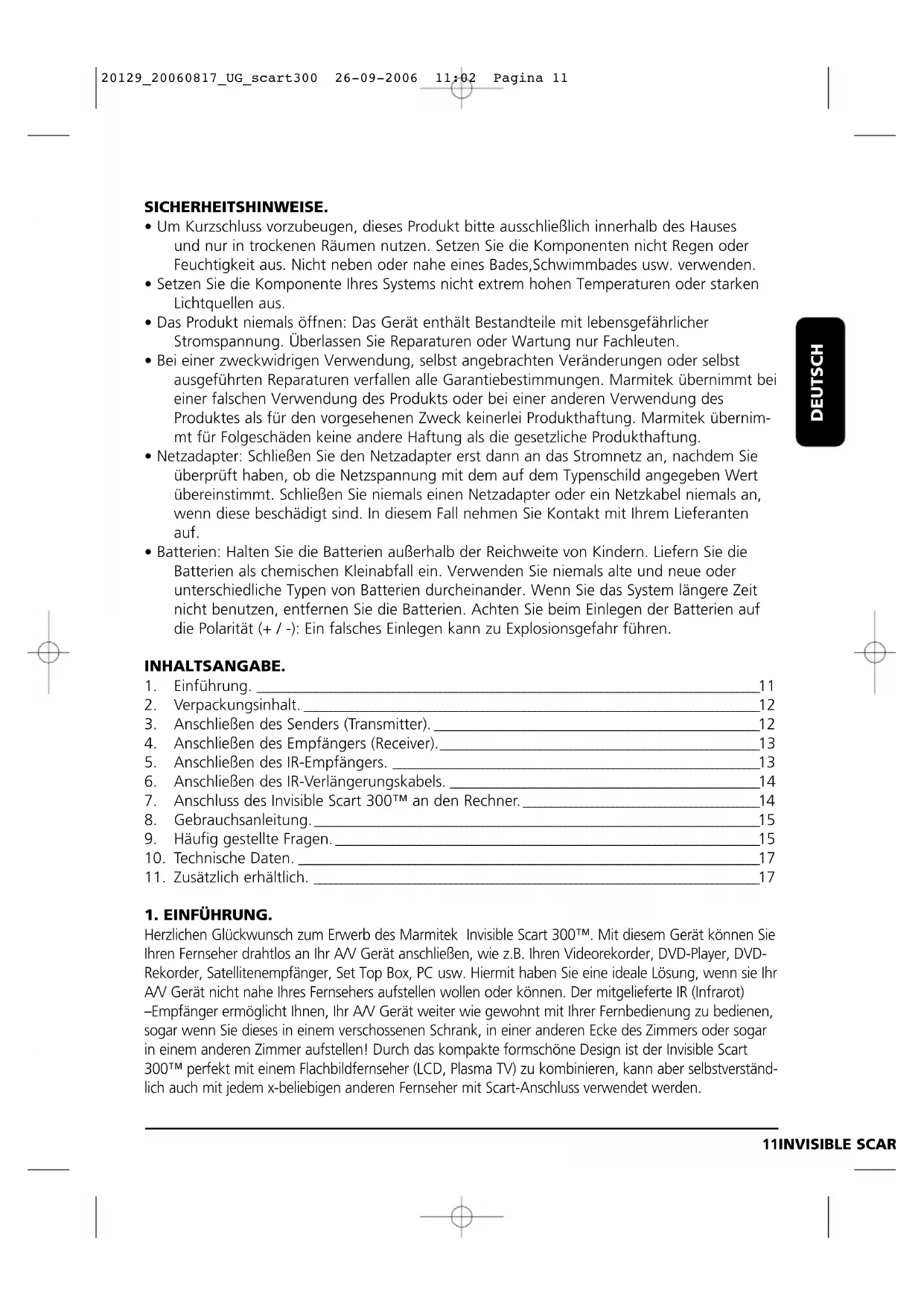

• Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades,Schwimmbades usw. verwenden.

• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.

• Das Produkt niemals öffnen: Das Gerät enthält Bestandteile mit lebensgefährlicher Stromspannung. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.

• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. Marmitek übernim- mt für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung.

• Netzadapter: Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals einen Netzadapter oder ein Netzkabel niemals an, wenn diese beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf.

• Batterien: Halten Sie die Batterien außerhalb der Reichweite von Kindern. Liefern Sie die Batterien als chemischen Kleinabfall ein. Verwenden Sie niemals alte und neue oder unterschiedliche Typen von Batterien durcheinander. Wenn Sie das System längere Zeit nicht benutzen, entfernen Sie die Batterien. Achten Sie beim Einlegen der Batterien auf die Polarität (+ / -): Ein falsches Einlegen kann zu Explosionsgefahr führen. INHALTSANGABE.

6. Anschließen des IR-Verlängerungskabels. ___________________________________________________________1 4

Herzlichen Glückwunsch zum Erwerb des Marmitek Invisible Scart 300™. Mit diesem Gerät können Sie Ihren Fernseher drahtlos an Ihr A/V Gerät anschließen, wie z.B. Ihren Videorekorder, DVD-Player, DVD- Rekorder, Satellitenempfänger, Set Top Box, PC usw. Hiermit haben Sie eine ideale Lösung, wenn sie Ihr A/V Gerät nicht nahe Ihres Fernsehers aufstellen wollen oder können. Der mitgelieferte IR (Infrarot) –Empfänger ermöglicht Ihnen, Ihr A/V Gerät weiter wie gewohnt mit Ihrer Fernbedienung zu bedienen, sogar wenn Sie dieses in einem verschossenen Schrank, in einer anderen Ecke des Zimmers oder sogar in einem anderen Zimmer aufstellen! Durch das kompakte formschöne Design ist der Invisible Scart 300™ perfekt mit einem Flachbildfernseher (LCD, Plasma TV) zu kombinieren, kann aber selbstverständ- lich auch mit jedem x-beliebigen anderen Fernseher mit Scart-Anschluss verwendet werden. 11INVISIBLE SCART 300™ DEUTSCH 20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 112. VERPACKUNGSINHALT. 1 Sender (Transmitter). 1 Empfänger (Scart) (Receiver). 1 IR Empfänger. 2 Speisungsadapter. 1 IR Verlängerungskabel mit 3 LED’s. 1 3,5 mm Mini-jack/ RCA Kabel (Chinch) Adapter (Audio). 1 RCA Kabel Chinch/Chinch (weiß / rot / gelb). 1 Scart/Scart RCA Kabel (Chinch) Adapter 1 Gebrauchsanleitung.

3. ANSCHLIEßEN DES SENDERS (Transmitter).

Sehen Sie Abbildung 1 und 2. Der Sender kann an jedes A/V Gerät angeschlossen werden.

1. Schließen Sie das RCA Kabel Chinch/Chinch an den A.V Eingang auf der Rückseite des

Senders [C+D] an. Beachten Sie dabei, dass die Farben der Stecker mit den Eingangsbuchsen übereinstimmen.

2. Verbinden Sie die andere Seite des RCA/RCA Kabels mit dem A.V Gerät, dass das Signal

senden soll. Verfügt das A/V Gerät über einen Scart Anschluss, so empfehlen wir, diesen zu verwenden. Stecken Sie hierzu den mitgelieferten Scart/Scart RCA Kabel (Chinch) Adapter in den Scart-Anschluss Ihres A/V Geräts. Sollte bereits ein anderes Scart-Kabel an den Ausgang Ihres A/V Geräts angeschlossen sein, so müssen Sie dieses entfernen. Stecken Sie den Scart/Scart RCA Kabel (Chinch) Adapter in den Scart-Anschluss Ihres A/V Geräts. Sie können das zuvor entfernte Kabel aus Ihrem A/V Gerät nunmehr wieder an der Rückseite des Scart/Scart RCA Kabel (Chinch) Adapters anschließen. So bleibt die ursprüngliche Verbindung erhalten. Schließen Sie nun das RCA Kabel Chinch/Chinch an die gelbe, rote und weiße Anschlussbuchse des Scart/Scart RCA Kabel (Chinch) Adapters an. Sehen Sie Abbildung 1 für weitere Details.

3. Stellen Sie den Kanalschalter [A] (A-B-C-D) auf A.

(CHINCH) ADAPTER 20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 124. Stellen Sie den EIN/AUS Schalter [B] auf ‘OFF’.

Stecken Sie den mitgelieferten Speisungsadapter in die Steckdose (230V-50Hz) und den Speisungsstecker in den DC Eingang [E] an der Senderrückseite. Verwenden Sie ausschließlich den mitgelieferten Adapter!

6. Stellen Sie den EIN/AUS Schalter [B] auf ‘ON’.

7. Stellen Sie den Sender an einem erreichbaren Ort

auf, möglichst rundherum frei. Richten Sie die Parabolantenne [K] mit der flachen Seite Richtung Empfänger.

8. Klappen Sie die sich an der Seite befindende

Stabantenne [J] hoch. Anschließen des Invisible Scart 300™ Senders an mehrere Geräte: Wenn Sie mehrere A/V Geräte haben, so sind diese wahrscheinlich bereits mit Ihrem Fernseher vernetzt. Um beispielsweise das Signal von sowohl dem Videorekorder wie auch dem Satellitenempfänger versenden zu können, schließen Sie den Sender zwischen dem letzten A/V Gerät und Ihrem Fernseher an.

4. ANSCHLIEßEN DES EMPFÄNGERS

(RECEIVER). Sehen Sie Abbildung 3.

1. Stecken Sie den Empfänger in den freien

Scart-Eingang Ihres Fernsehers (z.B. ‘AV in’ oder ‘EXT1’) , auf dem Sie das Signal empf- angen möchten.

2. Stellen Sie den Kanalschalter [A] an der Seite

3. Stellen Sie den EIN/AUS Schalter [B] auf

4. Stecken Sie mitgelieferten Speisungsadapter in eine Steckdose (230V-50Hz)

und verbinden Sie den Speisungsstecker mit dem DC Eingang [E] auf der Empfängerrückseite. Verwenden Sie ausschließlich den mitgelieferten Adapter!

5. Stellen Sie den EIN/AUS Schalter [B] auf ’ON’.

5. ANSCHLIEßEN DES IR EMPFÄNGERS.

Sehen Sie die Abbildungen 4 und 5.

1. Öffnen Sie den IR Empfänger,

indem Sie die Klappe an der Rückseite hinunter schieben.

Legen Sie 2 AAA 1,5V Batterien (nicht im Lieferumfang enthal- 13INVISIBLE SCART 300™ DEUTSCH Abbildung 2Abbildung 3Abbildung 5Abbildung 4

20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 13ten) in den IR Empfänger ein. Achten Sie dabei auf die Polarität (+/-). Diese ist an der Innenseite des IR Empfängers wiedergegeben (Verwenden Sie ausschließlich nicht-auflad- bare (Alkaline) Batterien).

3. Schließen Sie die Klappe am IR Empfänger wieder.

Durch die drahtlose Technologie kann der IR Empfänger frei aufgestellt werden. Achten Sie jedoch darauf, dass dieser in Sichtweite und Reichweite der Fernbedienung des zu bedienenden A/V Geräts aufgestellt ist. Experimentieren Sie mit der Positionierung für den besten Betrieb.

6. ANSCHLIEßEN DES IR VERLÄNGERUNGSKABELS.

1. Schließen Sie das mitgelieferte IR Verlängerungskabel an den Eingang [F] an der Rückseite

des Senders an (Abbildung 2).

2. Entfernen Sie die Schutzhaut von einer der IR LED’s. Bringen Sie diese IR LED auf dem IR

Fenster des A/V Geräts, welches Sie bedienen möchten, an. Drücken Sie die LED noch nicht fest an. Wir empfehlen, den Betrieb zu kontrollieren, bevor Sie die IR LED definitiv befestigen. Richten Sie darum Ihre Fernbedienung auf das Fenster an der Vorderseite des losen IR Empfängers und wählen Sie beispielsweise verschiedene Kanäle an. Wenn das A/V Gerät nicht reagiert, kann es sein, dass die IR LED nicht an der richtigen Stelle ange- bracht wurde. Bei manchen Geräten ist die Stelle sehr präzise zu suchen

Die zweite und dritte IR LED kann zur Bedienung eventueller zweiter oder dritter A/V Geräte verwen- det werden. Entfernen Sie die IR LEDs niemals, auch dann nicht, wenn Sie diese nicht verwenden.

7. ANSCHLIEßEN DES INVISIBLE SCART

300™ AN DEN PC. Der Invisible Scart 300™ muss an den ‘TV-Out’ oder ‘Video-Out’ Ihres PC angeschlossen wer- den. Meistens befindet sich dieser Anschluss auf der Grafikkarte. Das Signal, das Sie anbieten müssen, ist ein sogenanntes "zusammengesetz- tes Videosignal". Man nennt es auch CVBS

Der Anschluss auf Ihrer Grafikkarte kann folgen- dermaßen aussehen (sehen Sie Abbildung 6):

• Gelber RCA Kabel (Chinch) Anschluss (RCA gelb) Besitzt Ihr PC diesen Anschluss, so können Sie das mitgelieferte RCA Kabel Chinch/Chinch direkt an den gelben RCA (Chinch) Anschluss Ihres Senders ansch- ließen.

• DIN-Stecker (S-VIDEO). Wenn Sie einen S-VIDEO-Anschluss besitzen, so können Sie den Sender nicht direkt an Ihren PC anschließen. In diesem Fall benötigen Sie ein Übergangskabel. Dieses Übergangska- bel wandelt Ihr S-VIDEO-Signal in ein zusam- 14 MARMITEK Abbildung 6 Grafikkarte Soundkarte Gelb Rot Weiß WeißGelb Rot RCA Gelb 20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 14mengesetztes Videosignal um. Dieses Übergangskabel wird nahezu immer mitgeliefert wenn Sie eine Grafikkarte (oder einen PC) mit ‘TV-Out’ kaufen und ist auch über Ihren Marmitek Händler erhältlich (Art.-Nr. 09388). An manche PC Arten passen die Standardkabel nicht. In diesem Falle empfehlen wir Ihnen, Kontakt mit der Liefererfirma der Grafikkarte aufzunehmen. Um den ‘TV-Out’ nutzen zu können, müssen eine Anzahl von Menüeinstellungen der Grafikkarte verändert werden. Dies ist selbstver- ständlich pro PC und Betriebssystem unterschiedlich, doch in der Regel ist es so, dass der richtige Modus selektiert werden muss. In diesem Falle also ‘zusammengesetzt’, ‘CVBS’ oder ‘PAL-B/G’. Wahrscheinlich finden Sie in der Gebrauchsanleitung Ihres PC oder Ihrer Grafikkarte zurück, wie dies vor sich geht. Angesichts der vielen, unterschiedlichen Arten von Grafikkarte können wir Ihnen hierbei leider nicht behilflich sein. Für die Versendung des Tons können Sie den Audio-Ausgang auf der Soundkarte Ihres PC ver- wenden. Hierzu benutzen Sie den 3,5 mm Mini-jack/RCA Kabel (Chinch) Adapter.

8. GEBRAUCHSANWEISUNG.

1. Schalten Sie Ihr A/V Gerät ein.

2. Schalten Sie Ihren TV, an den Sie den Empfänger angeschlossen haben, zum richtigen

Scart-Eingang um. Bei den meisten Geräten muss hierzu die 0 oder A/V Taste gedrückt werden. Sie empfangen sofort Bild. Der TV muss zum Anschließen des Invisible Scart 300™ niemals Kanäle suchen.

3. Durch die hohe Frequenz ist das Signal ein wenig richtungsempfindlich. Die Antenne des

Senders wurde deshalb so entworfen, dass Sie diese in alle Richtungen drehen können. Für einen optimalen Empfang müssen Sie die kleine Parabolantenne [K] zum Empfänger richten. Manchmal kann es zu Rückstrahlungen kommen. Verschieben Sie den Sender oder verdrehen Sie den Empfänger dann etwas.

Anschließend können Sie Ihr A/V Gerät mit Ihrer Original-Fernbedienung bedienen, indem Sie diese auf den mitgelieferten IR-Empfänger oder das IR-Fenster Ihres A/V Gerätes richten.

Wenn Sie den A/V Sender an ein A/V Gerät mit eingebautem Tuner (z.B. DVD-Rekorder, Videorekorder oder Satellitenempfänger) angeschlossen haben, so können Sie unabhängig von Ihrem ersten TV, Kanäle wählen und ansehen auf Ihrem zweiten TV (der an den Empfänger angeschlossen ist). Dies ist also auch möglich, wenn Ihr zweiter TV sich an einem Ort ohne Antennenanschluss befindet. Hierzu muss Ihr zweiter TV auf den Videokanal ein- gestellt sein. Selektieren Sie hierzu mit der Fernbedienung des auf den Sender angeschlosse- nen Geräts (z.B der DVD-Rekorder) den Fernsehkanal auf dem zweiten TV.

9. HÄUFIG GESTELLTE FRAGEN.

Ich bekomme kein Signal.

• Überprüfen Sie, ob der Kanalschalter (Abbildung 1 und 2) [A] von sowohl Empfänger wie auch Sender gleich eingestellt sind.

• Überprüfen Sie, ob beide Einheiten auf ‘ON’ stehen (Abbildung 1 und 2) [B].

• Überprüfen Sie, ob der TV auf den richtigen A/V Eingang eingestellt ist. 15INVISIBLE SCART 300™ DEUTSCH Marmitek S-VIDEO zusammengesetzten Video-Adapter (artnr. 09388) S-Video - Composiet Video Adapter

• Probieren Sie einen anderen Kanal (achten Sie dabei darauf, dass beide Einheiten auf demselben Kanal eingestellt bleiben).

Schon das wenig Verändern der Positionierung des Senders und/oder Empfängers kann helfen.

• Sie befinden Sich am Rande des Bereichs. Der Bereich kann durch örtliche Gegebenheiten beeinflusst werden, wie zum Beispiel ein Wireless LAN Netzwerk (WLAN) Bild und Ton sind ausgezeichnet, doch das IR Retoursignal funktioniert nicht. Achten Sie auf nachfolgende Hinweise:

• Tragen Sie der Sache Rechnung dass, abhängig von den örtlichen Gegebenheiten, das 2,4GHz A/V Signal weiter reichen kann als das 433MHz Signal des IR Empfängers. Testen Sie eventuell mit kurzen Entfernungen.

• Verwenden Sie für Ihren IR Empfänger ausschließlich neue (volle), (Alkaline) Einwegbatterien vom Typ AAA.

• Überprüfen Sie, ob das Licht im IR Empfänger rot aufleuchtet, wenn Sie Ihre Fernbedienung benutzen.

• Ist die IR LED korrekt an den Sender angeschlossen?

• Ist die IR LED korrekt an das IR Fenster Ihres A/V Geräts angebracht?

• Oftmals bietet das Verstellen des IR Empfängers die Lösung. Sogar 30 cm nach links oder rechts kann von großem Einfluss sein. Ich empfange zwar Bild, aber keinen Ton. Der Invisible Scart 300™ kann analoge Stereosignale versenden, wie z.B. Dolby Surround. Digitale Systeme wie beispielsweise Dolby 5.1 oder Dolby Digital können nicht versendet werden. Verursacht der Invisible Scart 300™ einen Konflikt mit meinem drahtlosen Netzwerk (WLAN)? Beide Systeme arbeiten auf demselben Frequenzband (2,4GHz). Es kann also Interferenz auftreten. Der Invisible Scart 300™ verfügt jedoch über verschiedene Kanäle innerhalb des Frequenzbandes (A, B, C, D). Wählen Sie den Kanal mit der geringsten Interferenz. Können mehrere Empfänger untereinander verwendet werden? Ja, aber das zu empfangende Signal wird auf allen Empfängern dasselbe sein. Können mehrere Sender untereinander kombiniert werden? Sie können maximal4 Sender mit einem oder mehreren Empfängern kombinieren. Hierzu sind 4 verschiedene Kanäle einstellbar (A, B, C, D). Der IR Retourkanal kann jedoch nicht unter- schiedlich eingestellt werden und wirkt durch das ganze System hindurch. Die Invisible Scart 300™ Sender und Empfänger wirken auch mit den Sendern und Empfängern des GigaVideo45 und Invisible Scart 200™ zusammen. Sie haben noch Fragen, die oben stehend nicht beantwortet wurden? Schauen Sie dann unter www.marmitek.com. 16 MARMITEK 20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 1610. .TECHNISCHE DATEN. INVISIBLE SCART 300™ SENDER (TRANSMITTER). Bereich: Bis zu 100m freies Feld, bis zu 30m durch Wände und Decken hindurch. Speisung: 230VAC/50Hz, 6VDC 300mA. Frequenz: Audio/Video: 2,4GHz, 4 Kanäle (A, B, C, D). IR: 433.92 MHz. A/V Eingang: 3x RCA Kabel Chinch (2x Audio, 1x Video). Video Eingang: 1Vpp (typ) 75 Ω. Audio Eingang: 1Vpp (typ) 600 Ω. Audio: Stereo. Maße: 92x85x140mm (mit ausgeklappter Antenne) INVISIBLE SCART 300™ EMPFÄNGER (RECEIVER) . Speisung: 230VAC/50Hz, 6VDC 300mA. Frequenz: 2,4GHz, 4 Kanäle (A, B, C, D). A/V Ausgang: Scart. Video Ausgang: 1Vpp (Typ) / 75 Ω. Audio Output: 1Vpp (Typ) / 600 Ω. Audio: Stereo. Maße: 92x58x20mm. IR ONTVANGER. Speisung: 2 x AAA 1.5V (Alkaline) Einwegbatterien (nicht mitgeliefert). Frequenz: 433.92Mhz.

11. OPTIONAL ERHÄLTLICH.

Marmitek Flat TV Link 4 Mit dem Flat TV Link 4 können Sie Ihre gesamten A/V Geräte ohne jeglichen Qualitätsverlust an Ihren Invisible Scart 300™ Sender oder an den Fernseher anschließen. Weitere Informationen finden Sie unter www.marmitek.com. Marmitek EasyControl 8™ oder Marmitek EasyTouch35™ Mit beiden Universal-Fernbedienungen können Sie 8 A/V Geräte bedienen: TV, Video, DVD, Kabel, Satellit, Audio, Marmitek X10 und Digital-Satellit. Da die Fernbedienungen mit Codes und Lernfunktionen vorprogrammiert wurden, funktionieren sie immer. Zusammen mit dem Invisible Scart 300™ Sender funktionieren die Fernbedienungen sogar durch Wände und Decken hindurch. Die EasyTouch35™ ist mit einem praktischen Touchscreen und hellblauer Displaybeleuchtung ausgestattet. Weitere Informationen finden Sie unter www.marmitek.com. 17INVISIBLE SCART 300™ DEUTSCH Flat TV Link 4 EasyTouch 35EasyControl 8 20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 17Umweltinformation für Kunden innerhalb der Europäischen Union Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit diesem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf hin, dass das Produkt von regulärem Haushaltmüll getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen, wenden Sie sich bitte an die örtlichen Behörden oder städtischen Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt erworben haben. 18 MARMITEK 20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 18AVERTISSEMENTS DE SECURITE.
