GEBRUIKSAANWIJZING Insisible Scart 300 MARMITEK

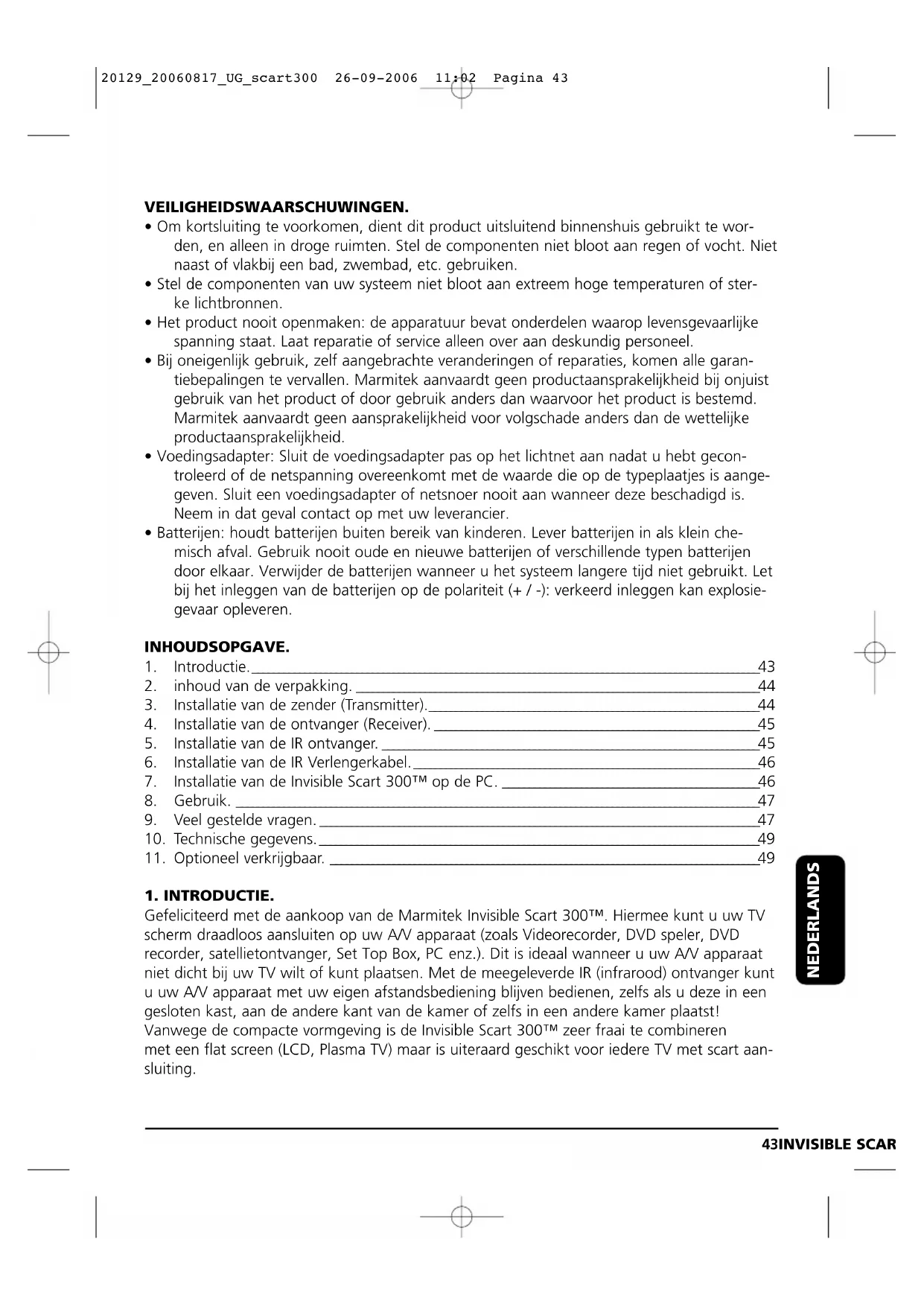

• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te wor- den, en alleen in droge ruimten. Stel de componenten niet bloot aan regen of vocht. Niet naast of vlakbij een bad, zwembad, etc. gebruiken.

• Stel de componenten van uw systeem niet bloot aan extreem hoge temperaturen of ster- ke lichtbronnen.

• Het product nooit openmaken: de apparatuur bevat onderdelen waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.

• Bij oneigenlijk gebruik, zelf aangebrachte veranderingen of reparaties, komen alle garan- tiebepalingen te vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijke productaansprakelijkheid.

• Voedingsadapter: Sluit de voedingsadapter pas op het lichtnet aan nadat u hebt gecon- troleerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aange- geven. Sluit een voedingsadapter of netsnoer nooit aan wanneer deze beschadigd is. Neem in dat geval contact op met uw leverancier.

• Batterijen: houdt batterijen buiten bereik van kinderen. Lever batterijen in als klein che- misch afval. Gebruik nooit oude en nieuwe batterijen of verschillende typen batterijen door elkaar. Verwijder de batterijen wanneer u het systeem langere tijd niet gebruikt. Let bij het inleggen van de batterijen op de polariteit (+ / -): verkeerd inleggen kan explosie- gevaar opleveren. INHOUDSOPGAVE.

Gefeliciteerd met de aankoop van de Marmitek Invisible Scart 300™. Hiermee kunt u uw TV scherm draadloos aansluiten op uw A/V apparaat (zoals Videorecorder, DVD speler, DVD recorder, satellietontvanger, Set Top Box, PC enz.). Dit is ideaal wanneer u uw A/V apparaat niet dicht bij uw TV wilt of kunt plaatsen. Met de meegeleverde IR (infrarood) ontvanger kunt u uw A/V apparaat met uw eigen afstandsbediening blijven bedienen, zelfs als u deze in een gesloten kast, aan de andere kant van de kamer of zelfs in een andere kamer plaatst! Vanwege de compacte vormgeving is de Invisible Scart 300™ zeer fraai te combineren met een flat screen (LCD, Plasma TV) maar is uiteraard geschikt voor iedere TV met scart aan- sluiting. 43INVISIBLE SCART 300™ NEDERLANDS 20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 432. INHOUD VAN DE VERPAKKING. 1 Zender (transmitter). 1 Ontvanger (Scart) (receiver). 1 IR ontvanger. 2 Voedingsadapters. 1 IR Verlengerkabel met 3 LED’s. 1 3,5 mm jackplug/tulp adapter (audio). 1 Tulp/tulp kabel (wit / rood / geel). 1 Scart/scart tulp adapter. 1 Gebruiksaanwijzing.

3. INSTALLATIE VAN DE ZENDER (Transmitter).

Zie afbeelding 1 en 2. De zender kan op elk A/V apparaat worden aangesloten.

1. Sluit de tulp/ tulp kabel aan op de A/V ingang op de achterzijde van de zender [C+D].

Zorg ervoor dat de kleuren van de stekkers en de ingangsbussen met elkaar overeenko- men.

2. Verbind de andere kant van de tulp/ tulp kabel met het A/V apparaat waarvan u het sig-

naal wilt uitzenden. Wanneer het A/V apparaat is uitgevoerd met een scart aansluiting, dan adviseren wij u deze te gebruiken. Plug hiervoor de meegeleverde scart/scart tulp adapter in de scart aansluiting van uw A/V apparaat. Wanneer er reeds een andere scart kabel is aangesloten op de uitgang van uw A/V appa- raat, verwijder deze dan. Plug de scart/scart tulp adapter in de scart aansluiting van uw A/V apparaat. De kabel welke u uit het A/V apparaat heeft getrokken, kunt u vervolgens weer aansluiten op de achterkant van de scart/scart tulp adapter. Zo blijft de oorspronke- lijke verbinding behouden. Sluit nu de tulp/tulp kabel aan op de gele, rode en witte aansluitbus van de scart/scart tulp adapter. Zie afbeelding 1 voor meer details.

3. Zet de kanaalschakelaar [A] (A-B-C-D) op A.

44 MARMITEK Afbeelding 1 GIGAVIDEO TRANSMITTER

5. Steek de bijgeleverde zwarte voedingsadapter

in het stopcontact (230V-50Hz) en steek de voedingsplug in de DC ingang [E] op de ach- terzijde van de zender. Gebruik uitsluitend de bijgeleverde adapter!

6. Zet de aan/uit schakelaar [B] op ‘ON’.

7. Zet de zender op een gemakkelijke plaats,

mogelijk rondom vrij. Richt de schotelantenne [K] met de vlakke zijde in de richting van de ontvanger.

Klap de staafantenne [J] aan de zijkant ophoog

Aansluiten van de Invisible Scart 300™ Zender op meerdere apparaten: Als u meerdere A/V apparaten heeft, dan zullen deze waarschijnlijk al in serie met uw TV zijn aan- gesloten. Om b.v. het signaal van zowel videorecorder als satellietontvanger te kunnen ver- zenden sluit u de zender aan tussen het laatste A/V apparaat en uw TV.

van uw TV (bijvoorbeeld ‘AV in’ of ‘EXT 1’) waarop u het signaal wilt bekijken.

2. Zet de kanaalschakelaar [A] aan de zijkant

3. Zet de aan/uit schakelaar [B] op ‘OFF’.

4. Steek de bijgeleverde voedingsadapter in

het stopcontact (230V-50Hz) en steek de voedingsplug in de DC ingang [E] op de achterzijde van de ontvanger. Gebruik uit- sluitend de bijgeleverde adapter!

5. Zet de aan/uit schakelaar [B] op ‘ON’.

5. INSTALLATIE VAN DE IR ONTVANGER.

Zie afbeelding 4 en 5.

1. Open de IR ontvanger door

het klepje aan de achterzijde naar beneden te schuiven.

2. Plaats 2 AAA 1,5V batterijen

(niet meegeleverd) in de IR ontvanger. Let hierbij op de polariteit (+/-). Deze is aange- 45INVISIBLE SCART 300™ NEDERLANDS Afbeelding 2Afbeelding 5Afbeelding 4

Afbeelding 3 20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 45geven aan de binnenkant van de IR ontvanger. (gebruik uitsluitend niet oplaadbare (Alkaline) batterijen).

3. Plaats het klepje terug op de IR ontvanger.

Door de draadloze technologie is de IR ontvanger vrij te plaatsen. Het is echter wel van belang dat deze in het zichtveld en het bereik van de afstandsbediening van het te bedienen A/V apparaat staat. Experimenteer met de positie voor de beste werking.

6. INSTALLATIE VAN DE IR VERLENGERKABEL.

1. Sluit de bijgeleverde IR Verlengerkabel aan op de ingang [F] aan de achterzijde van de

zender (afbeelding 2).

Verwijder het schutvel van één van de IR LED’s. Plaats deze IR LED op het IR venster van het A/V apparaat dat u wilt bedienen. Druk deze nog niet te vast aan. Alvorens de IR LED definitief te bevestigen is het raadzaam de werking te controleren. Richt daarom met uw originele afstandsbediening op het venster aan de voorzijde van de losse IR ontvanger en kies bijvoorbeeld enkele kanalen. Wanneer het A/V apparaat niet reageert, kan het zijn dat de IR LED niet op de juiste plaats is aangebracht. Bij sommige toestellen is de plaats kritisch. De tweede en derde IR LED kunt u gebruiken voor het bedienen van een eventueel tweede en derde A/V apparaat. Gebruikt u deze IR LED?s niet, verwijder deze dan nooit!

7. INSTALLATIE VAN DE INVISIBLE

SCART 300™ OP DE PC. De Invisible Scart 300™ moet worden aangesloten op de ‘TV-out’ of ‘Video- out’ van uw PC. Meestal zit deze aanslui- ting op de grafische kaart. Het signaal dat u moet aanbieden is een zogenaamd ‘composiet videosignaal’. Dit wordt ook wel CVBS genoemd. De aansluiting op uw grafische kaart kan er als volgt uitzien (zie afbeelding 6):

• Gele tulpaansluiting (RCA Geel). Indien uw PC over deze aansluiting beschikt, kunt u de bijgeleverde tulp/tulp kabel recht- streeks op de gele tulpaansluiting van uw zender aansluiten.

• DIN-plug (S-VIDEO). Als u over de S-VIDEO-aansluiting beschikt kunt u de zender niet recht- streeks aansluiten op uw PC maar heeft u een verloopkabeltje nodig. Dit verloopkabeltje ‘maakt’ van uw S-VIDEO-signaal een composiet video- signaal. Dit verloopkabeltje wordt vrij- 46 MARMITEK Afbeelding 6 Videokaart Geluidskaart Geel RCA Geel Rood Wit WitGeel Rood 20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 46wel altijd meegeleverd als u een grafische kaart (of PC) met ‘TV-out’ koopt en is ook leverbaar via uw Marmitek-dealer (Art.nr. 09388). Op sommige types PC past het standaard kabeltje niet. In dit geval kunt u het beste con- tact opnemen met de leverancier van de grafische kaart. Voor gebruik van de ‘TV-out’ moet een aantal instellingen in het menu van de grafische kaart gewijzigd worden. Dit is uiter- aard per PC en besturingssysteem verschillend, maar in de regel is het zo dat de juiste mode geselecteerd moet worden. In dit geval dus ‘composite’, ‘CVBS’ of ‘PAL-G’. Waarschijnlijk kunt u in de handleiding van uw PC of grafische kaart terugvinden hoe dit moet. Gezien de vele verschillende typen grafische kaarten kunnen wij u hierbij niet helpen. Voor het verzenden van geluid kunt u de audio-uitgang gebruiken op de geluidskaart van uw PC. Hiervoor gebruikt u de 3,5 mm jackplug/ tulp adapter.

1. Zorg ervoor dat uw A/V apparaat is ingeschakeld.

2. Schakel de TV waarop u de ontvanger heeft aangesloten over naar de juiste scart ingang.

Dit doet u bij de meeste toestellen door het intoetsen van de 0 of A/V toets. U krijgt nu direct beeld. De TV hoeft voor het aansluiten van de Invisible Scart 300™ nooit kanalen te zoeken.

Door de hoge frequentie is het signaal enigszins richtingsgevoelig. De antenne van de zen- der is daarom zodanig ontworpen dat u deze in alle richtingen kunt draaien. Voor een opti- male ontvangst dient de kleine schotel antenne [K] naar de ontvanger te zijn gericht. Soms kunnen er reflecties optreden. Verschuif de zender of verdraai de ontvanger dan iets.

4. Vervolgens kunt u met de originele afstandbediening uw A/V apparaat bedienen door

deze op de meegeleverde IR ontvanger of het IR venster van uw A/V apparaat te richten.

5. Wanneer u de A/V zender heeft aangesloten op een A/V apparaat met ingebouwde

tuner (bv een DVD recorder, Videorecorder of satellietontvanger), kunt u, onafhankelijk van TV-1, kanalen kiezen en bekijken op TV-2 (welke is aangesloten op de ontvanger). Dit kan dus ook wanneer TV-2 op een plaats staat zonder antenne aansluiting. Hiervoor moet TV-2 op het videokanaal zijn ingesteld. U selecteert het TV kanaal op TV-2 met de afstandsbediening van het op de zender aangesloten apparaat (b.v. de DVD recorder).

9. VEEL GESTELDE VRAGEN.

Ik heb geen signaal ontvangst.

• Controleer of de kanaalschakelaar (afbeelding 1 en 2) [A] van zowel ontvanger als zender in dezelfde stand staan.

• Controleer of beide units op ‘ON’ staan (afbeelding 1 en 2) [B].

S-VIDEO Afbeelding 7 20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 47Het ontvangen signaal is zwak.

• Probeer een ander kanaal (let erop dat beide units op hetzelfde kanaal blijven ingesteld).

• De positie van de zender en/ of ontvanger iets veranderen kan al helpen.

• U zit aan de rand van het bereik. Het bereik kan beïnvloed worden door plaatselijke omstandigheden, zoals bijvoorbeeld een Wireless LAN netwerk (WLAN) Het beeld en geluid is perfect, maar het IR retoursignaal werkt niet.

• Neem de volgende aanwijzingen in acht:

• Houd er rekening mee dat afhankelijk van de lokale omstandigheden het 2,4GHz A/V sig- naal verder kan reiken dan het 433MHz signaal van de IR ontvanger. Test eventueel met kortere afstanden.

• Gebruik voor uw IR ontvanger uitsluitend nieuwe (volle), niet oplaadbare, alkaline batte- rijen van het type AAA.

• Controleer of het lichtje in de IR ontvanger rood oplicht wanneer u de afstandbediening gebruikt.

• Is de IR LED correct aangesloten op de zender?

• Is de IR LED correct aangebracht op het IR venster van uw A/V apparaat?

• Vaak biedt het verplaatsen van de IR ontvanger de oplossing. Zelfs 30 cm naar links of rechts kan al veel verschil maken. Ik heb wel beeld maar geen geluid. De Invisible Scart 300™ kan analoge stereosignalen versturen, zoals bijv. Dolby Surround. Digitale systemen zoals bijvoorbeeld Dolby 5.1 of Dolby Digital kunnen niet worden verstuurd. Veroorzaakt de Invisible Scart 300™ een conflict met mijn draadloze netwerk (WLAN)? Beide systemen werken op dezelfde frequentieband (2,4GHz). Het is dus mogelijk dat er inter- ferentie optreedt. De Invisible Scart 300™ heeft echter verschillende kanalen binnen de fre- quentieband ter beschikking (A, B, C, D). Kies het kanaal met de minste interferentie. Kunnen meerdere ontvangers met elkaar gebruikt worden? Ja, echter het te ontvangen signaal zal op alle ontvangers hetzelfde zijn. Kunnen meerdere zenders met elkaar worden gecombineerd? U kunt maximaal 4 zenders gebruiken in combinatie met één of meer ontvangers. Hiervoor zijn 4 verschillende kanalen instelbaar (A, B, C, D). Het IR retourkanaal is echter niet verschil- lend instelbaar en blijft door het gehele systeem werken. De Invisible Scart 300™ zenders en ontvangers werken ook samen met de zenders en ontvangers van de GigaVideo45 en de Invisible Scart 200™. Heeft u vragen die hierboven niet beantwoord worden? Kijk dan op www.marmitek.com. 48 MARMITEK 20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 4810. TECHNISCHE GEGEVENS. INVISIBLE SCART 300™ ZENDER (TRANSMITTER). Bereik: Tot 100m vrije veld, tot 30m door vloeren en muren. Voeding: 230VAC/50Hz, 6VDC 300mA. Frequentie: Audio/Video: 2,4GHz, 4 kanalen (A, B, C, D). IR: 433.92 MHz. A/V ingang: 3x tulp (2x Audio, 1x Video). Video ingang: 1Vpp (typ) 75 Ω. Audio ingang: 1Vpp (typ) 600 Ω. Audio: Stereo. Afmeting: 92x85x140mm (met uitgeklapte antenne). INVISIBLE SCART 300™ ONTVANGER (RECEIVER). Voeding: 230VAC/50Hz, 6VDC 300mA. Frequentie: 2,4GHz, 4 kanalen (A, B, C, D). A/V uitgang: Scart. Video uitgang: 1Vpp (type) / 75 Ω. Audio output: 1Vpp (type) / 600 Ω. Audio: Stereo. Afmeting: 92x58x20mm. IR ONTVANGER. Voeding: 2 x AAA 1.5V niet oplaadbare Alkaline batterijen (niet meegeleverd). Frequentie: 433.92Mhz.
