MODE D'EMPLOI Insisible Scart 300 MARMITEK

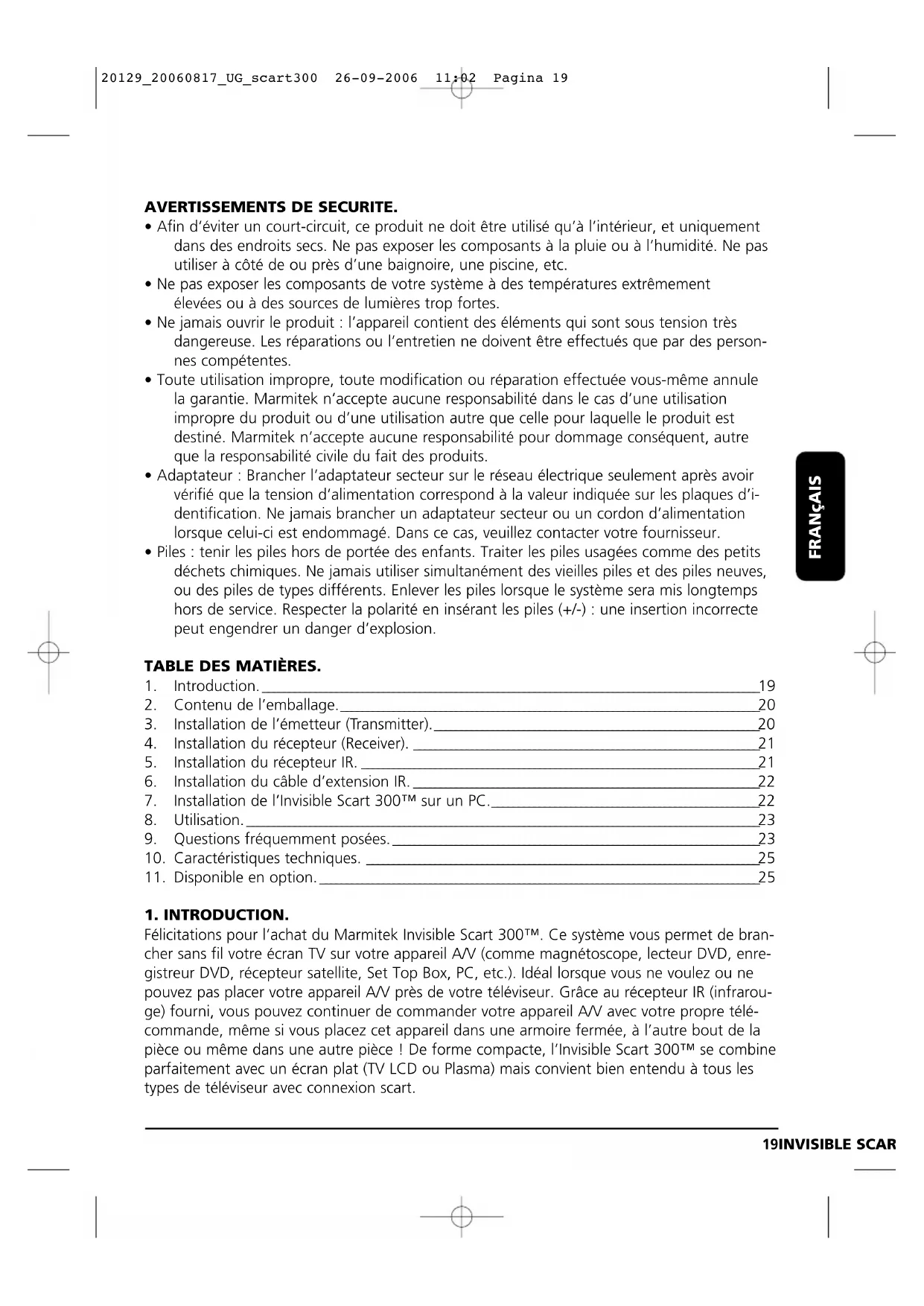

• Afin d’éviter un court-circuit, ce produit ne doit être utilisé qu’à l’intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l’humidité. Ne pas utiliser à côté de ou près d’une baignoire, une piscine, etc.

• Ne pas exposer les composants de votre système à des températures extrêmement élevées ou à des sources de lumières trop fortes.

• Ne jamais ouvrir le produit : l’appareil contient des éléments qui sont sous tension très dangereuse. Les réparations ou l’entretien ne doivent être effectués que par des person- nes compétentes.

• Toute utilisation impropre, toute modification ou réparation effectuée vous-même annule la garantie. Marmitek n’accepte aucune responsabilité dans le cas d’une utilisation impropre du produit ou d’une utilisation autre que celle pour laquelle le produit est destiné. Marmitek n’accepte aucune responsabilité pour dommage conséquent, autre que la responsabilité civile du fait des produits.

• Adaptateur : Brancher l’adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la tension d’alimentation correspond à la valeur indiquée sur les plaques d’i- dentification. Ne jamais brancher un adaptateur secteur ou un cordon d’alimentation lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur.

• Piles : tenir les piles hors de portée des enfants. Traiter les piles usagées comme des petits déchets chimiques. Ne jamais utiliser simultanément des vieilles piles et des piles neuves, ou des piles de types différents. Enlever les piles lorsque le système sera mis longtemps hors de service. Respecter la polarité en insérant les piles (+/-) : une insertion incorrecte peut engendrer un danger d’explosion. TABLE DES MATIÈRES.

Félicitations pour l’achat du Marmitek Invisible Scart 300™. Ce système vous permet de bran- cher sans fil votre écran TV sur votre appareil A/V (comme magnétoscope, lecteur DVD, enre- gistreur DVD, récepteur satellite, Set Top Box, PC, etc.). Idéal lorsque vous ne voulez ou ne pouvez pas placer votre appareil A/V près de votre téléviseur. Grâce au récepteur IR (infrarou- ge) fourni, vous pouvez continuer de commander votre appareil A/V avec votre propre télé- commande, même si vous placez cet appareil dans une armoire fermée, à l’autre bout de la pièce ou même dans une autre pièce ! De forme compacte, l’Invisible Scart 300™ se combine parfaitement avec un écran plat (TV LCD ou Plasma) mais convient bien entendu à tous les types de téléviseur avec connexion scart. 19INVISIBLE SCART 300™ FRANçAIS 20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 192. CONTENU DE L’EMBALLAGE. 1 Émetteur (transmitter).. 1 Récepteur (Scart) (receiver). 1 Récepteur IR. 2 Adaptateurs secteur. 1 Câble d’extension IR avec 3 LED. 1 Adaptateur RCA/jack 3,5 mm (audio). 1 Câble RCA/RCA (blanc / rouge / jaune). 1 Adaptateur scart/scart RCA. 1 Guide utilisateur.

3. INSTALLATION DE L’ÉMETTEUR (TRANSMITTER).

Voir illustrations 1 et 2. L’émetteur se branche sur tout appareil A/V.

1. Branchez le câble RCA/RCA sur l'entrée A/V à l'arrière de l'émetteur [C+D]. Veillez à ce

que les couleurs des fiches et des bus d'entrée se correspondent.

2. Reliez l'autre bout du câble RCA/RCA à l'appareil A/V dont vous voulez émettre le signal.

Lorsque l'appareil A/V est pourvu d'une connexion scart, nous vous conseillons de l'utili- ser. Pour cela, enfichez l'adaptateur scart/scart RCA (fourni) dans la connexion scart de votre appareil A/V. Lorsqu'il y a déjà un câble scart branché sur la sortie de l’appareil A/V, retirez-le. Enfichez l'adaptateur scart/scart RCA dans la connexion scart de votre appareil A/V. Vous pouvez ensuite rebrancher à l'arrière de votre adaptateur scart/scart RCA le câble que vous venez de retirer de l'appareil A/V. Vous conservez ainsi la connexion d'origine. Branchez maintenant le câble RCA/RCA sur le bus de connexion jaune, rouge et blanc de l'adaptateur scart/scart RCA. Voir illustration 1 pour plus de détails.

3. Mettez le commutateur de canal [A] (A-B-C-D) sur A.

20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 204. Mettez l’interrupteur Marche/Arrêt [B] sur ‘OFF’.

5. Branchez l'adaptateur secteur avec le câble

fourni dans la prise électrique (230V-50Hz) et branchez la fiche d'alimentation dans l'entrée DC (courant continu) [E] à l'arrière de l'émet- teur. Utilisez uniquement l'adaptateur fourni !

Mettez l’interrupteur Marche/Arrêt [B] sur ‘ON’.

7. Placez l'émetteur à un endroit commode, si

possible libre autour. Orientez l'antenne para- bolique [K] avec le côté plat vers le récepteur.

8. Relevez l'antenne tige [J] sur le côté.

Brancher l'Émetteur Invisible Scart 300™ sur plusieurs appareils : Si vous possédez plusieurs appareils A/V, ceux-ci sont probablement raccordés en série à votre télé- viseur. Pour pouvoir par ex. émettre le signal du magnétoscope ainsi que celui du récepteur satellite, branchez l'émetteur entre le dernier appareil A/V et votre téléviseur.

1. Enfichez le récepteur dans l'entrée scart

libre de votre téléviseur (par exemple ‘AV in’ ou ‘EXT 1’) où vous souhaitez recevoir le sig- nal.

2. Mettez le commutateur de canal [A] sur le

côté (A-B-C-D) sur A.

3. Mettez l'interrupteur Marche/Arrêt [B] sur

4. Branchez l'adaptateur secteur dans la prise

électrique (230V-50Hz) et branchez la fiche d'alimentation dans l'entrée DC (courant continu) [E] à l'arrière du récepteur. Utilisez uniquement l'adaptateur fourni !

5. Mettez l'interrupteur Marche/Arrêt [B] sur 'ON'.

5. INSTALLATION DU RÉCEPTEUR IR.

Voir illustrations 4 et 5.

1. 1.Ouvrez le récepteur IR en

glissant vers le bas le clapet situé à l'arrière.

2. Placez 2 piles AAA 1,5V (non

fournies) dans le récepteur IR. Respectez la polarité (+/-). 21INVISIBLE SCART 300™ FRANçAIS Illustration 2Illustration 5Illustration 4

Illustration 3 20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 21Celle-ci est indiquée à l'intérieur du récepteur IR. (Utilisez uniquement des piles (alcalines) non rechargeables).

3. Remettez le clapet en place sur le récepteur IR.

Grâce à la technologie sans fil, le récepteur IR est à pose libre. Il est cependant important qu'il soit placé dans le champ visuel et dans le champ de portée de la télécommande de l'appareil A/V à contrôler. Essayez différentes positions pour obtenir le meilleur fonctionnement.

6. INSTALLATION DU CÂBLE D'EXTENSION IR.

1. Branchez le câble d'extension IR (fourni) sur l'entrée [F] à l'arrière de l'émetteur (voir illus-

Retirez le film protecteur d'une des LED IR. Placez cette LED IR sur la fenêtre IR de l'appareil A/V que vous souhaitez télécommander. Ne l'appuyez pas encore à fond. Avant de fixer définitivement la LED IR, il est conseillé d'en vérifier le bon fonctionnement. Pour cela, diri- gez votre télécommande d'origine vers la fenêtre à l'avant du récepteur IR et choisissez par exemple plusieurs canaux. Lorsque l'appareil A/V ne réagit pas, il se peut que la LED IR ne soit pas bien mise en place. Sur certains appareils, la position de la LED est très critique

Vous pouvez utiliser la deuxième et troisième LED IR pour la commande d'un éventuel deuxiè- me et troisième appareil A/V. Si vous n'utilisez pas ces LED IR, ne les retirez jamais !

7. INSTALLATION DE L'INVISIBLE

SCART 300™ SUR UN PC. L'Invisible Scart 300™ doit être branché sur la sortie ‘TV-out’ ou ‘Video-out’ de votre PC. Cette connexion se trouve généralement sur la carte graphique. Le signal que vous devez fournir est un ‘sig- nal vidéo composite’, également appelé 'signal CVBS'. La connexion sur votre carte graphique peut être la suivante (voir illustration 6) :

• Connexion RCA jaune Si votre PC dispose de cette con- nexion, vous pouvez brancher le câble RCA/RCA (fourni) directement dans la connexion RCA jaune de votre émetteur

• Fiche DIN (S-VIDEO). Si vous disposez de la connexion S- VIDEO, vous ne pouvez pas brancher l'émetteur directement sur votre PC. Vous avez besoin d'un petit câble intermédiaire. Ce câble intermédiaire 'transforme’ votre signal S-VIDEO en un 22 MARMITEK Illustration 6 Carte graphique Carte son Jaune RCA Jaune Rouge Blanc BlancJaune Rouge 20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 22signal vidéo composite. Ce câble est pratiquement toujours fourni lorsque vous achetez une carte graphique (ou PC) avec ‘TV-out’. Vous pouvez également vous le procurer auprès de votre reven- deur Marmitek (Art. n° 09388). Sur certains types de PC, le petit câble standard ne peut pas être branché. Dans ce cas-là, nous vous conseillons de contacter le fournisseur de la carte graphique. Avant d'utiliser la ‘TV-out’, vous devez modifier un certain nombre de réglages dans le menu de la carte graphique. Cela dif- fère bien entendu selon le PC et le système d'exploitation, mais en règle générale, il s'agit de sélectionner le bon mode. Dans le cas qui nous concerne : ‘composite’, ‘CVBS’ ou ‘PAL-B/G’. Vous trouverez probablement l'information pertinente concernant la procédure dans le manuel de votre PC ou de la carte graphique. Étant donné la grande variété de types de carte graphique, nous ne pouvons malheureusement pas vous aider plus à ce sujet. Pour la transmission de son, vous pouvez utiliser la sortie audio sur la carte son de votre PC. Utilisez pour cela l'adaptateur RCA/jack 3,5 mm.

1. Veillez à ce que votre appareil A/V soit activé.

2. Commutez le téléviseur sur lequel vous avez branché le récepteur sur la bonne entrée

scart. Pour la plupart des téléviseurs, cela se fait en appuyant sur la touche 0 ou A/V. Vous avez maintenant une image. Pour la connexion de l'Invisible Scart 300™, le télévi- seur n'a jamais besoin de chercher les canaux.

3. Dû à la haute fréquence, le signal est sensible à l’orientation. L’antenne de l’émetteur est

pour cette raison conçue de façon à pouvoir être orientée dans toutes les directions. Pour une réception optimale, la petite antenne parabolique [K] doit être orientée vers le récep- teur. Des réflexions peuvent parfois se produire. Déplacez l’émetteur ou tournez légère- ment le récepteur.

4. Vous pouvez alors commander votre appareil A/V avec la télécommande d'origine en l'o-

rientant vers le récepteur IR fourni ou vers la fenêtre IR de votre appareil A/V.

5. Lorsque vous avez branché l'émetteur A/V sur un appareil A/V avec tuner intégré (par ex. un

enregistreur DVD, magnétoscope ou récepteur satellite), vous pouvez, indépendamment du téléviseur n°1 (TV-1), sélectionner et regarder des chaînes sur le téléviseur n°2 (TV-2) qui est relié au récepteur. Ceci est également possible lorsque TV-2 se trouve à un endroit sans con- nexion antenne. TV-2 doit alors être réglé sur le canal vidéo. Vous sélectionnez le canal TV sur TV-2 avec la télécommande de l'appareil relié à l'émetteur (par ex. l'enregistreur DVD).

9. QUESTIONS FRÉQUEMMENT POSÉES.

Je n'ai pas de réception de signal.

• Contrôlez si le commutateur de canal (illustrations 1 et 2) [A] du récepteur et de l'émet- teur est sur la même position.

• Contrôlez si l'interrupteur des deux dispositifs est bien sur ‘ON’ (illustrations 1 et 2) [B]. 23INVISIBLE SCART 300™ FRANçAIS Marmitek S-VIDEO / Vidéo composite (Art. n° 09388) S-Video - Video Composite Adapteur

S-VIDEO Illustration 7 20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 23• Contrôlez si le téléviseur est bien réglé sur la bonne entrée A/V. Le signal de réception est faible.

• Essayez un autre canal (veillez à ce que les deux dispositifs restent réglés sur le même canal).

• Légèrement déplacer l'émetteur et/ou le récepteur peut résoudre le problème.

• Vous êtes à la limite du champ de portée. La portée peut être influencée par des circon- stances locales, comme par exemple la présence d'un réseau LAN sans fil (WLAN). La qualité d'image et de son est parfaite, mais le signal de retour IR ne fonctionne pas. Considérez les indications suivantes :

• Tenez compte du fait qu'en fonction des circonstances locales, le signal A/V 2,4GHz peut avoir une plus grande portée que le signal 433MHz du récepteur IR. Faites éventuelle- ment des essais avec des distances plus courtes.

• Pour votre récepteur IR, utilisez uniquement des piles alcalines du type AAA, neuves (plei- nes), non rechargeables.

• Contrôlez si la petite lampe dans le récepteur IR s'allume rouge lorsque vous utilisez la télécommande.

• La LED IR est-elle correctement branchée sur l'émetteur ?

• La LED IR est-elle correctement mise en place sur la fenêtre IR de votre appareil A/V ?

• Déplacer le récepteur IR résout souvent le problème. Même un déplacement de 30 cm plus à gauche ou à droite peut faire une grande différence. J'ai une image mais pas de son. L'Invisible Scart 300™ peut transmettre des signaux stéréo analogiques, comme par ex. Dolby Surround, mais pas les signaux de systèmes numériques comme par ex. Dolby 5.1 ou Dolby Digital. Est-il possible que l'Invisible Scart 300™ provoque un conflit avec mon réseau sans fil (WLAN) ? Les deux systèmes fonctionnent sur la même bande de fréquence (2,4GHz). Une interférence est donc possible. L'Invisible Scart 300™ dispose de plusieurs canaux (A, B, C, D) dans la bande de fréquence. Sélectionnez le canal avec le moins d'interférence. Est-il possible d'utiliser plusieurs récepteurs en même temps ? Oui, mais le signal de réception sera le même sur tous les récepteurs. Est-il possible de combiner plusieurs émetteurs ? Vous pouvez utiliser maximum 4 émetteurs en combinaison avec un ou plusieurs récepteurs. Vous pouvez à cet effet utiliser les 4 canaux disponibles (A, B, C, D). Le canal de retour IR n'est cependant pas différemment réglable et reste le même pour tout le système. Les émet- teurs et récepteurs de l'Invisible Scart 300™ peuvent également être combinés avec les émet- teurs et récepteurs de la GigaVideo45 et l'Invisible Scart 200™. Si votre question n'est pas traitée ici, consultez le site www.marmitek.com. 24 MARMITEK 20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 2410. DONNÉES TECHNIQUES. INVISIBLE SCART 300™ ÉMETTEUR (TRANSMITTER). Portée : Jusqu'à 100m champ libre, jusqu'à 30m à travers sols et murs. Alimentation : 230VCA/50Hz, 6VCC 300mA. Fréquence : Audio/Vidéo : 2,4GHz, 4 canaux (A, B, C, D). IR : 433.92 MHz. Entrée A/V : 3x RCA (2x Audio, 1x Vidéo). Entrée vidéo : 1Vpp (type) 75 Ω. Entrée audio : 1Vpp (type) 600 Ω. Audio : Stéréo. Dimension : 92x85x140mm (avec antenne déployée). INVISIBLE SCART 300™ RÉCEPTEUR (RECEIVER). Alimentation : 230VCA/50Hz, 6VCC 300mA. Fréquence : 2,4GHz, 4 canaux (A, B, C, D). Sortie A/V : Scart. Sortie vidéo : 1Vpp (type) / 75 Ω. Sortie audio : 1Vpp (type) / 600 Ω. Audio : Stéréo. Dimension : 92x58x20mm. RÉCEPTEUR IR. Alimentation : 2 x piles alcalines AAA 1,5V non rechargeables (non fournies). Fréquence : 433.92 MHz.

11. DISPONIBLE EN OPTION. .

Marmitek Flat TV Link 4 Le Flat TV Link 4 vous permet de raccorder tous vos appareils A/V à votre émetteur Invisible Scart 300™ ou votre écran TV, sans perte de qualité. Pour plus d’information, voir www.marmitek.com. Marmitek EasyControl 8™ ou Marmitek EasyTouch35™ Ces deux télécommandes universelles vous per- mettent de contrôler 8 appareils A/V : TV, vidéo, DVD, câble, satellite, audio, Marmitek X10 et satellite numérique. Grâce aux codes préprogram- més et à la fonction d’apprentissage, elles fonc- tionnent toujours. Avec l’émetteur Invisible Scart 300™, les signaux des télécommandes traversent murs et plafonds. La télécommande EasyTouch35™ est pourvue d’un écran tactile avec rétro éclairage bleu clair. Pour plus d’information, voir www.marmitek.com. 25INVISIBLE SCART 300™ FRANçAIS Flat TV Link 4 EasyTouch 35EasyControl 8 20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 25Informations environnementales pour les clients de l’Union européenne La directive européenne 2002/96/CE exige que l’équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures ménagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des ménages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou électronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L’élimination et le recyclage en bonne et due forme ont pour but de lutter contre l’impact néfaste poten- tiel de ce type de produits sur l’environnement et la santé publique. Pour plus d’informations sur le mode d’élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l’endroit où vous avez acheté le produit. 26 MARMITEK 20129_20060817_UG_scart300 26-09-2006 11:02 Pagina 26AVISOS DE SEGURIDAD.
