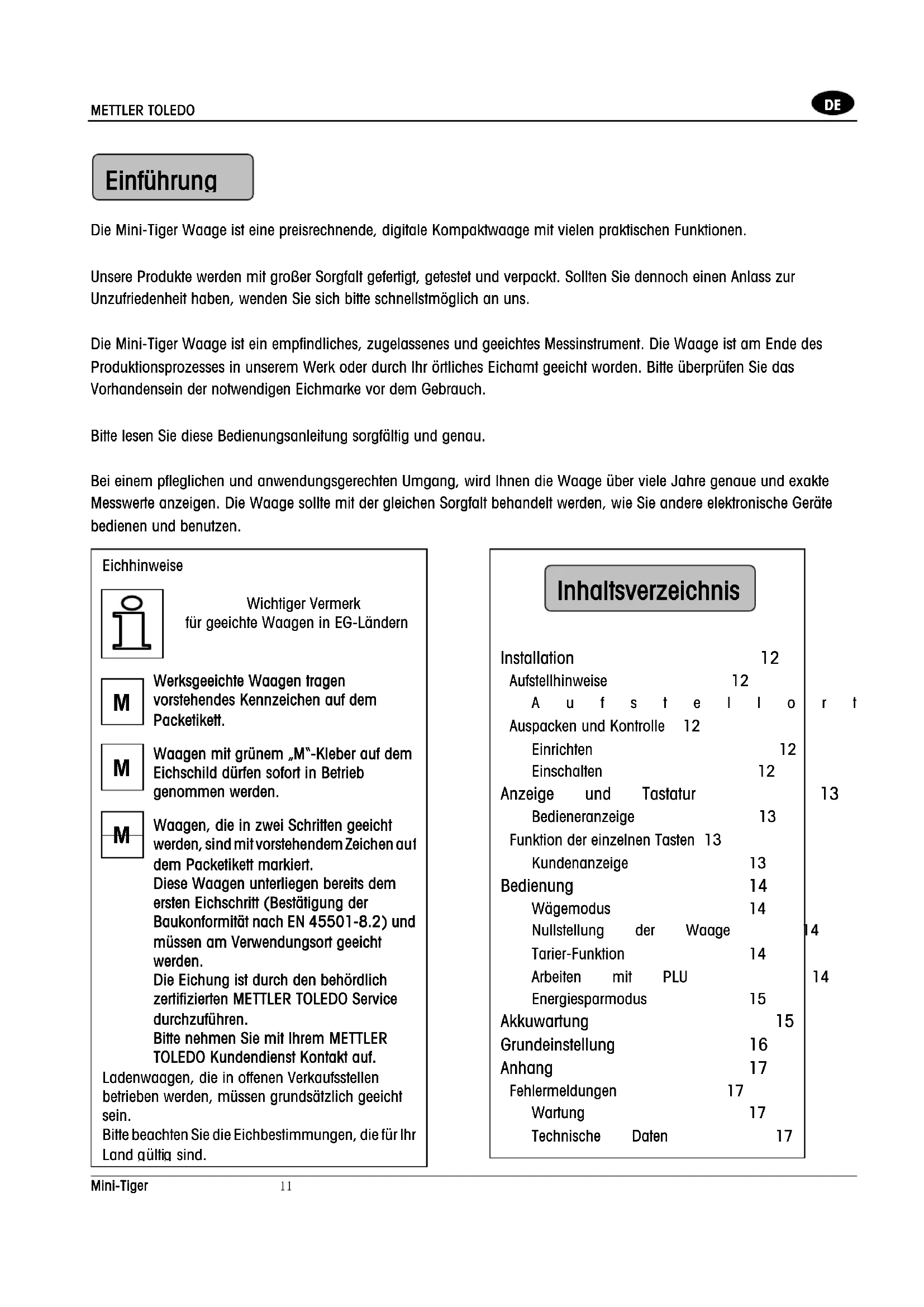

BEDIENUNGSANLEITUNG MiniTiger Mettler Toledo
Die Mini-Tiger Waage ist eine preisrechnende, digitale Kompaktwaage mit vielen praktischen Funktionen.
Unsere Produkte werden mit großer Sorgfalt gefertigt, getestet und verpackt. Sollen Sie dennoch einen Anlass zur Unzufriedenheit haben, wenden Sie sichittechnellstmoglichan uns.
Die Mini-Tiger Waage ist ein empfindliches, zugelassenes und geeichtes Messinstrument. Die Waage ist am Ende des Produktionsprozesses in unserem Werk oder durch Ihr örtliches Eichamt geeicht worden.itte überprüfen Sie das Vorhandsein der notwendigen Eichmarke vor dem Gebrauch.
Bitte lesen Sie diese Bedienungsanleitung sorgfältig und GENU.
Bei einem pfleglichen und anwendungsgerechten Umgang, wird Ihnen die Waage uber viele Jahre genaue und exakte Messwerte anzeigen. Die Waage solte mit der gleichen Sorgfait behandelt werden, wie Sie andere elektronische Geräte bedieren und benutzen.
Eichhinweise
Wichtiger Vermerk für geeiche Waagen in EG-Ländern
Werksgeechte Waagen tragen vorstehendes Kennzeichen auf dem Packetifikett.
Waagen mit grunem ^n -Kleber auf dem Eichschild durren sofort in Betrieb genommen werden.
Waagen, die in zwei Schritten geeicht werden, sind mit vorstehendem Zeichen auf dem Packetifikett markiert.
These Waagen unterliegen bereits dem ersten Eichschritt (Bestätigung der Baukonformität nach EN 45501-8.2) und müssen am Verwendungsort geeicht werden.
Die Eichung ist durch den behörlich zertifizierten METTLER TOLEDO Service durchzuführen.
Bitte nehmen Sie mit ihrem METTLER TOLEDO Kundendienst Kontakt auf.
Ladenwaagen, die in offen Verkaufsstellen betrieben werden, müssen grundsätzlich geeicht sein.
Bitte beachten Sie die Eichbestimmungen, die für Ihr Land aulta sind.
Inhaltsverzeichnis
Installation 12
Aufstellhinweise 12
A u f s t e l o
Auspacken und Kontrolle 12
Einrichten 12
Einschalten 12
Anzeige und Tastatur
Bedieneranzeige 13
Funktion der einzelnen Tasten 13
Kundenanzeige 13
Bedienung 14
Wagemodus 14
Nullstellung der Waage
Tarier-Funktion 14
Arbeiten mit PLU
Energiesparmodus 15
Akkuwartung 15
Grundeinstellung 16
Anhang 17
Fehlermeldungen 17
Wartung 17
Technische Daten 17
Installation
Aufstellhinweise
Dieses Kapitel enthalt detaillerte Anweisungen und wichtige Informationen fur die korrekte Installation der Waage.
Aufstellort
Bitte prufen Sie den Aufstellort vor der Installation auf seine Tauglichkeit, um einen einwandfrei und lang anhaltenden Einsatz der Waage zu gewährleisten. Die nachfolgenden Einflüsse können sich negativ bzw. störend auf die Funktion der Waage auswirken:
Erschütterungen
Erschütterungen beeinflussen bzw. verhindern die exakte Gewichtsermittlung. Elektrische Maschinen (z.B. Laufbänder, Schneidemaschine) können zu ungenauen oder nicht reproduzierbaren Ergebnissen führen. Steht die Waage nicht im Lot, kann dies bereits falls zu verfüllschem Messwerten führen.
Windeinfusse durch Zug
Luftbewegungen können eine nicht unerhebliche Kraft auf die Lastplatte auswirken und zu einem unkorrekten (erhöhten) Messwert,ähnlich der Einflüsse durch Erschütterung,führn.
Reibung
Insofar the Lastplatte infolge von auBeren mechanischen Widerstanden (z.B. Gegenstand druck oder reibt gegen die Lastplatte) kin freies Spiel hat, kann keine genaue Messung erfolgen.
Auspacken und Kontrolle
Bitte undersuchen Siesofar nach Erhalt der Ware die Verpackung auf auBere Beschadigungen. Soltte die Verpackung eine Beschadigung aufweisen,kontrollierenSiebitte denVerpackungsinhaltaufVollstandigkeibzw.weitergehendeDefekte,soweit diesmoglichistund teilen Sie den Schaden sowohl dem Spediteur als auch Ihrem Handler zwecks Regulierung mit.Anonsonten brechen Sie bitde das Transportsiegel,offnen den Karton,entnehmer nacheinander das Steckernetzgerat sowie die Waage mit der getrennt gepackten Lastplatte,und stellen diese auf einer flachen aber festen Unterlandage ab.Wenngleich alle
Verpackungsmaterialien umweltschonend entsorgt werden konnen, empfehlen wir die gesamte Verpackung fur eventuelle, spätere Zwecke aufzubewahren. Die Mini-Tiger Waage ist ein Prazisions-Messinstrument und kann ernsthaften Schadennehmen, wenn sie nicht sorgfällig geschichert transportiert wird.
Der Inhalt des versiegelten Kartons sollte folgende Teile umfassen:
Mini-Tiger Woage Lastplatte Steckernetzgerat Bedienungsanleitung
Einrichten
Bittle entnehmen Sie die Waage inklusive dem Verpackungsmaterial der Kartonage. Entfern den Sie an beiden Seiten der Waage das Verpackungsmaterial.
Platzieren Sie die Waage auf einer stabilen, flachen Unterlage. Bringen Sie die Waage durch Drehen der beweglichen Füss ins Lot (die Libelle hilft Ihnen damit). Wenn die Luftblase der Libelle in Übereinstimmung mit dem kleinen aufgedruckten Ring ist, ist die Mini-Tiger-Waage korrekt im Lot.
Libelle:
Richtig
Die Waage sollte nun sicher und fest stehen (kein Wackeln).
Legen Sie die Lastplatte auf die vier aus der Oberschale ragenden Aufnahmen.
Stecken Sie das Steckernetzgerät in eine ordnungsgemäss geerdete 230-V-Schutzkontaktsteckdose ein.
Einschalten
Drücken Sie die Taste und die Waage wird eingeschaltet. Nach dem Einsatz führ die Waage eine Reihe von Selftests durch, u.a. einen Diagnosetest der ROM- und RAM-Speicherbereiche und Goesn in den Wagemodus über. Der Einsatzvorgang lauft wie folgt ab:
- Alle LED-Segmente der Anzeige leuchten auf, um die einwandfrei Funktion der Anzeige zu prufen.
Die Waage zeigt den Ländercode, den geografischen Abgleichwert, die Softwarenummer und die Software-Revisionsnummer an.
Die Waage zeigt , an, sicht den Nullpunkt und ist einsatzbereit.
Achtung: Bite stellen Sie immer sicher, dass beim Einsatznichts auf der Lastplatte stehen!

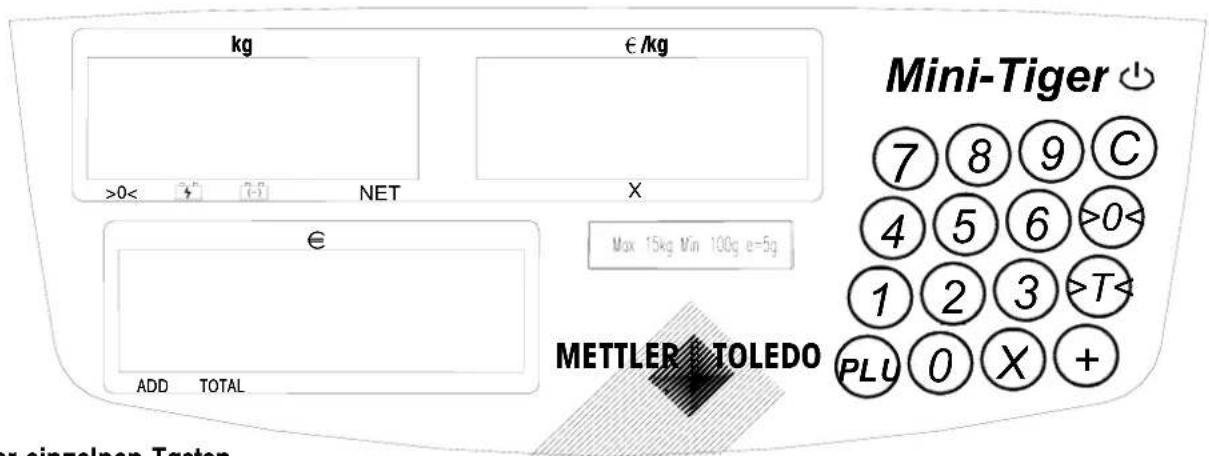

Anzeige und Tastatur
Bedieneranzeige
Funktion der einzelnen Tasten
| Taste | Bezeichnung | Funktion |
| 0 ~ 9 | Numerische Tasten | Eingabe des Einzelpreises, der PLU oder anderer Daten. |
| >0< | Nullstell-Taste | Nullstellung der Waage auf Brutto-Null bei Driften der Waage. |
| >T< | Tara-Taste Tarierung | eines Behältnisses. |
| C | Lösch-Taste | Löschen der Eingabe bzw. Summe über die Tastatur. |
| PLU | PLU-Taste Speichern | oder Abrufen einer PLU. |
| + * | ||
| X |
| Indikator | Beschreibung |
| >0< | Leuchtet wenn Gewicht gleich Null ist. |
| Leuchtet wenn Gerät unter Netzversorgung betrieben wird oder der Akku voll aufgeladen ist. | |
| Leuchtet bei Akku-Betrieb. Blinkt wenn die Akku-Kapazität zu gering ist. | |
| Net | Leuchtet bei Verwendung von Tara. |
| X* | |
| Add* | |
| Total* |
- These Funktionen und Indikatoren sind aus eichtechnischen Gründen nicht Funktionsfähig bei den Waagen für EU-Länder.

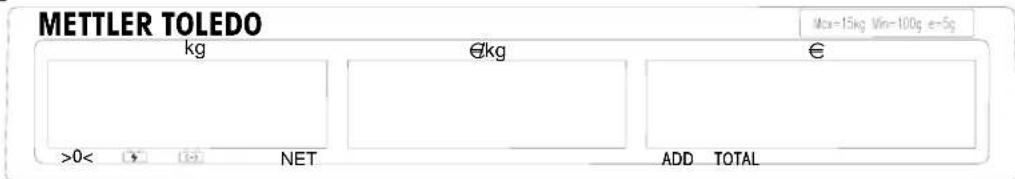

Kundenanzeige
Wagemodus
Legen Sie das zu wiegende Gut auf die Lastplatte und geben Sie mittels der numerischen Tasten den Einzelpreis ein. (Der Gesamtpreis wird rechnerisch ermittelt und im entsprechenden Anzeigefeld gleichzeitig dargestellt.)
Nach dem Sie das Wägegut von der Lastplatte entfern't haben, kehr die Waage in den Ausgangszustand darüber und in der Anzeige erscheidt O.
Nullstellung der Waage
Die Nullstellung kann auf zwei Arten erfolgen, beim Einsatzen oder durch Tastendruck
Nullstellung beim Einsatzen
Beim Einschalten fängt die Waage automatisch den Nullpunkt. Dabei steht ein Fangbereich von ±10 % der maximalen Wägekapazität bereit. Im Falle, dass die Waage mit einer Überlast von mehr als 10 % oder einer Unterlust von mehr als 10 % der Wägekapazität eingeschaltet wird, übersteigt/unterschieditet dies die erlaubte Bandbreite und der Nullpunkt wird nicht gefangen (in der Anzeige erscheidiert). Die Waage ist nicht einsatzbereit. Der Nullpunkt wird nach Entfernung des Gewichtes von der Lastplatte oder nach Auflegen des fehlenden Gewichts gefangen.
Nullstellung durch Tastendruck
Die Nullstell-Taste erhögt die Nullstellung über einen Bereich von ± 2% der maximalen Wägekapazität. Um diese Funktion nutzen zu können, muss die Waage im Wägemodus ohne TARA-Speicherung (NET-Indikation wird nicht angezeigt) und die Lastplatte zur Ruhe gekommen sein. Die erfolgreiche Nutzung (Akzeptanz) dieser Nullstell-Funktion ist nur bei einer Gewichtsabweichung innerhalb der eichtechnisch erlaubten Toleranz von ± 2% der maximalen Wägekapazität möglich.
Tarier-Funktion
Die Tara-Taste erlaubt den Abzug des Verpackungsmaterials (z.B. Behaltnis)
Tarier-Funktion
Legen Sie das leere Behaltnis oder das Papier/die Folie auf die Lastplatte.
Drücken Sie die Tara-Taste. Die Gewichtsanzeige zeigt nun, 0^th an.
Füllen Sie das zu wiegende Gut in das Behältnis oder legen Sie es auf das Papier/die Folie.
Geben Sie den Einzelpreis mittels der numerischen Tasten ein und lessen Sie den Gesamtpreis ab.
Nach Entfernung des Wägegutes und des Behältnisses bzw. des Verpackungsmaterials kehrt die Waage in den Ausgangszustand zurück und in der Anzeige erscheidt „0".
Arbeiten mit PLU (Price Look Up)
Die Mini-Tiger Waage kann bis zu 25 PLUs (Einzelpreise) speichern. Zumeist werden Preis eufig verkafter Produkte abgespeichert und dann bei Bedarf durch Eingabe der PLU-Nummer abgerufen.
Anlagen einer PLU (Einzelpreis)
Geben Sie den gewünschten Einzelpreis ein.
Drucken und halten Sie dann die PLU-Taste, bis Sie zwei Piep-Tone horen.
In der Gewichtsanzeige erscheint: "PLU".
Geben Sie nun mittels der numerischen Tasten die anzulegende PLU-Nummer (zwischen 1 und 25) ein und warten Sie ca. 2 Sekunden. Durch einen zweimaligen Piep-Ton wird die Speicherung der PLU bestätigt.
Abrufen einer PLU
Drücken Sie die PLU-Taste (PLU) und danach die ein- oder zweistellige PLU-Nummer. Der gespeicherte Wert wird in der Anzeige wiedergegeben.
Energiesparmodus
Der Energiesparmodus dient dazu Akku-Leistung einzusparen, wenn die Waage im eingeschalteten Zustand übergangsweise nicht benutzt wird.
Wird die Waage mit Akku betrieben und es findet 2 Minuten lang keine Aktion an der Waagestatt (Tastendruck, Gewichtsänderung), so schaltet die Waage automatisch die beiden Preisanzeigen ab. In der Gewichtsanzeige erscheint lediglich eine Null (0) und der Akku-Indikator ( ) leuchtet.
Wird in dieser Phase ein Gewicht auf die Lastplatte gebracht oder wird eine Taste betetigt, schaltet die Waage automatisch wieder vom Energiesparmodus in den Wagemodus. Die Waage "wacht auf".
Sollte die Waage länger als 15 Minuten nicht benutzt werden, so schaltet sie sich automatisch ab. Diese Funktion kann über die "Grundeinstellungen" deaktiviert werden (Grp1, Step 4).
Akkuwartung
Wiederaufladbarer Lead-Acid Akku (Option)
Für die Mini-Tiger Waage besteht optional die Möglichkeit ein Akkukit zu bestellen.
Wenn das Akkukit installment ist, kann die Waage den Lead-Acid Akku mit der Kapazitat 6V/5Ah aufladen. Um den Akku aufzuladen schliessen Sie den Versorgungsstecker des Steckernetzgerätes an die Waage an. Stecken Sie nun das Steckernetzgerät in eine ordnungsgemass geerdete 230-V-Schutzkontaktsteckdose. Unabhängig davon, ob die Waage Ein-oder Ausgeschaltet ist, ländt diese den Akku nun auf.
Um den Akku auf die volle Kapazitat aufzuladen benötigt die Waage im Normalfall ca.12 Stunden.
Sollte der Akku tief-entladen worden sein, so kann sich die Ladezeit zusätzlich erhöhen.
Am Waagendisplay finden Sie zwei Akku-Indikatoren, und
Der Indikator [7] leuchtet wenn der Akku voll aufgeladen ist und bei angeschlossen Steckernetzteil (Netzspannungsbetrieb). Wird der Akku gerade geladen, so blinkt dieser Indikator (Voraussetzung: Waage ist eingeschaltet).
Der Indikator leucht, wenn die Waage über den Akku betrieben wird. Wenn dieser Indikator blinkt, so bedeutet dies, daß die Akku-Kapazität zu gering ist und der Akku aufgeladen werden muß. In der Gewichts-Anzeige wird “L Bat” angezeigt und der Wiegevorgang wird gestoppt. 10 Sekunden später schaltet die Waage ab. Sie sollen nun den Akku wieder aufladen.
Bitte beachten!
Der Akku sollte mindestens alle 5 Monate aufgeladen werden, unabhängig davon ob er verwendet wurde oder nicht. Nach einem längeren Zeitraum ohne Aufladung (z.B. 3 Monate) ist es notwendig, daß der Akku wieder in seinen normalen Ladezyklus gelangt. Nach 3 Ladezyklen erreicht der Akku wieder seine maximale Kapazität.
Bitte verwenden Sie nur das angegebene Akkukit!
Der Tausch des Akkukits muß durch einen Mettler-Toledo Fachmann durchgeführt werden, da es bei falscher Installation zu Folgeschäden kommt kann!
Grundeinstellungen
Durch die Änderung der Parameter konnen Sie die Waage ihren individuellen Bedürfnissen anpassen.
Im Konfigurationsmodus sind die folgenden Tasten mit neuen Funktionen belegt:
< : zwischen den verfügbaren Parametern wechseln (TOGGLE-Taste)
: zur nächsten Funktion wechseln (ENTER-Tasten)
Auswahlder Bedienerkonfiguration
Drucken und halten Sie die C-Taste. Schalten Sie die Waage ein. Nun muß in der Gewichtsanzeige "grP1" erschienen. Tasten nun loslassen.
Drucken Sie die ENTER-Taste
| kg | €/kg | € |
| GRP 1 | STEP 3 | ON |
| >0< | X | ADD TOTAL |
In Step 3 konnen Sie den Tastenton deaktivieren. ON - Waage piept, wenn eine Taste gedrückt wird.
OFF-Waagepiept nicht, wenn eine Tastesgedrückt wird Drucken Sie die TOGGLE-Taste umzwischen ON und OFF zu wechseln.
Mit der ENTER-Taste gelangen Sie zur{nachsten Funktion.
| kg | €/kg | € |
| GRP 1 | STEP 4 | ON |
| >0< NET | X | ADD TOTAL |
In Step 4 konnen Sie die Energiesparfunktion deaktivieren. OFF-Energiesparmodus ausgeschaltet
ON - Energiesparmodus eingeschaltet
Mit der ENTER-Taste gelangen Sie zur{nachsten Funktion.
| kg | €/kg | € |
| GRP 1 | STEP 6 | ON |
| >0< | X | ADD TOTAL |
In Step 6 konnen Sie die automatische Lösung von Taro und Einzelpreis deaktivieren.
ON-Tara und Einzelpreis werden nach dem Entfernen des Wägegutes von der Lastplatte automatisch gelöscht.
OFF- Tara und Einzelpreis werden nach dem Entfernen des Wägegutes von der Lastplatte nicht automatisch gelöscht.
Drücken Sie die ENTER-Taste zweimal um zur{nachsten Funktion zu gelangen.
! Reserviert für weitere Funktionen!
Mit der ENTER-Taste gelangen Sie zur{nachsten Funktion.
| kg €/kg | € | |
| GRP 2 | STEP 8 | 2 |
| >0< NET | X | ADD TOTAL |
I Reserviert für weitere Funktionen!
Mit der ENTER-Taste gelangen Sie zur nachsten Funktion.
| kg €/kg | € | |
| GRP 2 | STEP 9 | OFF |
| >0< NIST | X | ADD TOTAL |
! Reserviert für weitere Funktionen !
Mit der ENTER-Taste gelangen Sie zur{nachsten Funktion.
! Reserviert für weitere Funktionen !
Drücken Sie die ENTER-Taste zweimal um zur{nachsten Funktion zu gelangen.
| kg €/kg | € | |
| GRP 3 | STEP 1 | 1 |
| >0< | X | ADD TOTAL |
In Grp3 Step1 können Sie die digitale Filterung auswahlen.
0 - Keine digitale Filterung.
1 - Leichte digitale Filterung.
2 - Starke digitale Filterung
Mit der ENTER-Taste gelangen Sie zur nachsten Funktion.
| kg €/kg | € | |
| SAVE | ||
| >0< NIST | X | ADD TOTAL |
Wenn Sie die Änderungen speichern möchten drücken Sie die ENTER-Taste. Möchten Sie abbrechen, so drücken Sie die TOGGLE-Taste
Drucken Sie die ENTER-Taste um abzubrechen.
Anhang
Fehlermeldungen
Im Falle, dass die Waage eine Fehlermeldung aneigt, schalten Sie immer zuerst die Waage aus und nach einer Pause (ca. 5 Sekunden) wieder ein. Sollte die Fehlermeldung danach noch immer angezeigt werden, so kann dies die folgenden Ursachen haben:
| E11 | RAM | error METTLER TOLEDO Service rufen error |
| E16 | ROM | |
| E18 | EEPROM | |
| E34 PLU zu gross | PLU 1~25 eingeben | |
| No PLU Keine PLU | PLU programmierten | |
| nnnnn in der Gewichts anzeige | Überlast Gewicht von der Lastplatte entfernen | |
| uuuuuu | Unterlast | Waage nullstellen |
Wartung
Reinigen Sie die Waage regelmässig mit einem Tuch. Achten Sieitte darauf, dass kein Wasser in das Waageninnere gelangt. Die Edelstahllastplatte kann von der Waage abgenommen und mit Wasser und gewohnlichem Haushaltsreiniger gesaubert werden.
Technische Daten
Wägebereiche : 6 oder 15 kg
Teilung :2oder5Gramm
Gewichtsanzeige : 5 Stellen
Grundpreisanzeige : 5 Stellen
Betragsanzeige : 6 Stellen
Betriebstemperatur : -10°C bis +40°C
Lagertemperatur : -25°C bis +50°C
Versorgungsspannung : 12Vdc
Stromaufnahme : 200mA
Ladestrom : 400mA
Steckernetzgerat:
I/P :230VAC50Hz
O/P :12VDC 800mA
Änderung technischer Daten und Leistungsmerkmale vorbehalten.
