BEDIENUNGSANLEITUNG CB 957 BOMANN

Übersicht Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 3 Bedienungsanleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 4 Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 7

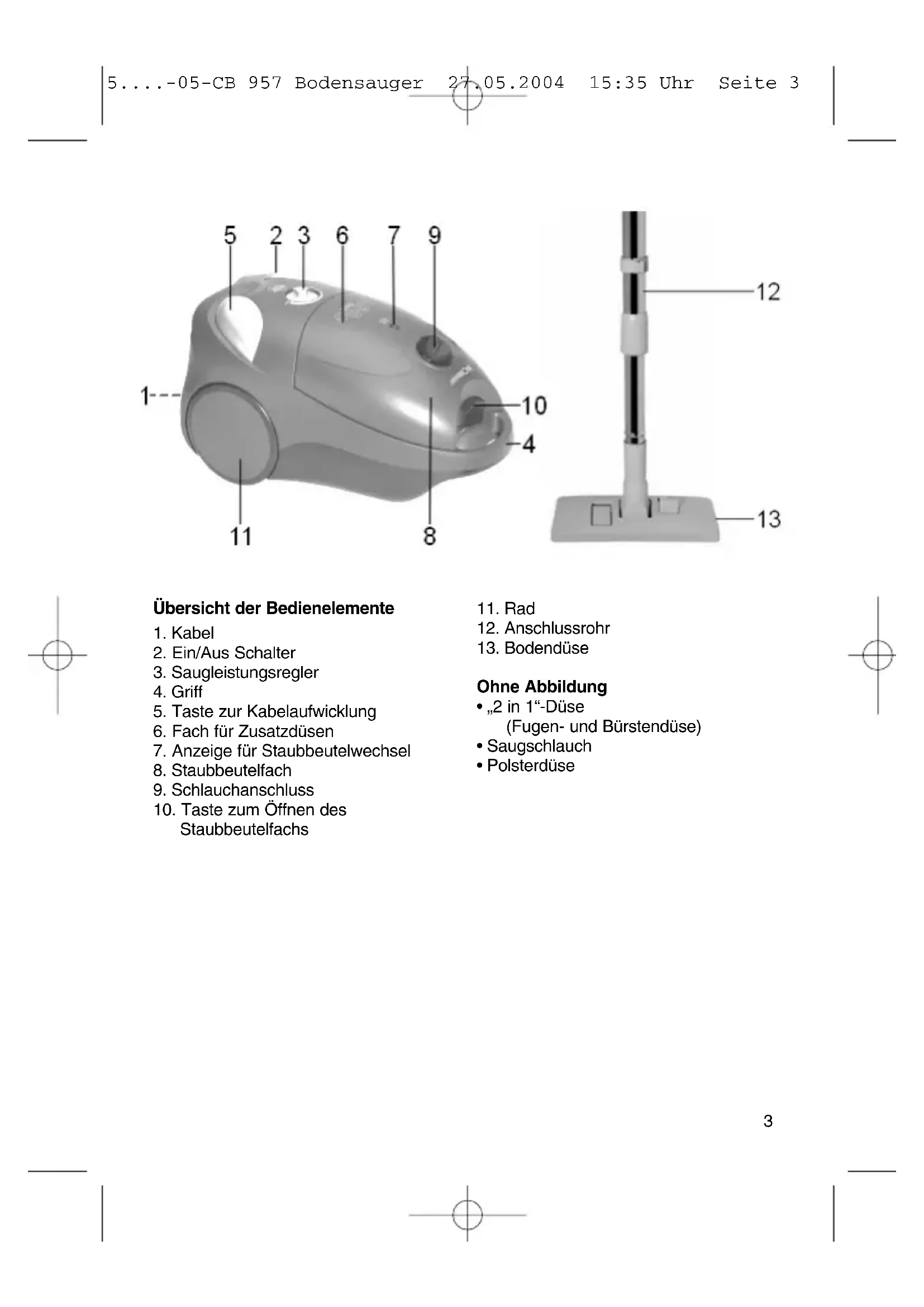

5....-05-CB 957 Bodensauger 27.05.2004 15:35 Uhr Seite 23 Übersicht der Bedienelemente

3. Saugleistungsregler

5. Taste zur Kabelaufwicklung

6. Fach für Zusatzdüsen

7. Anzeige für Staubbeutelwechsel

9. Schlauchanschluss

10. Taste zum Öffnen des

• „2 in 1“-Düse (Fugen- und Bürstendüse)

• Polsterdüse 5....-05-CB 957 Bodensauger 27.05.2004 15:35 Uhr Seite 3Allgemeine Sicherheitshinweise

• Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien (außer es ist für den bedingten Einsatz im Freien vorgesehen). Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen. Nicht ins Wasser greifen.

• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel) wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.

• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Arbeitsplatz ver- lassen, schalten Sie das Gerät bitte immer aus, bzw. ziehen Sie den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel).

• Um Kinder vor Gefahren elektrischer Geräte zu schützen, sorgen Sie bitte dafür, dass das Kabel nicht herunter hängt und Kinder keinen Zugriff auf das Gerät haben.

• Prüfen Sie Gerät und Kabel regelmäßig auf Schäden. Ein beschädigtes Gerät bitte nicht in Betrieb nehmen.

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie bitte einen autori- sierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel bitte nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzen lassen.

• Verwenden Sie nur Original-Zubehör.

• Beachten Sie bitte die nachfolgenden ”Speziellen Sicherheitshinweise...”. Spezielle Sicherheitshinweise

• Saugen Sie keine Feuchtigkeit, bzw. Flüssigkeiten auf!

• Saugen Sie keine heiße Asche, spitze oder scharfe Gegenstände!

• Benutzen Sie das Gerät nicht in Feuchträumen!

• Saugen Sie niemals ohne Filter. Prüfen Sie stets den korrekten Sitz der Filter nach dem Einsetzen!

• Halten Sie während des Betriebes Haare, Kleidung und Körperteile von der Staubsaugerdüse fern!

• Halten Sie den Staubsauger von Wärmequellen wie Radiatoren, Öfen usw. fern!

5....-05-CB 957 Bodensauger 27.05.2004 15:35 Uhr Seite 4Inbetriebnahme

1. Stecken Sie den Saugschlauch in die Öffnung des Staubbeutelfachs, bis er

mechanisch einrastet.

2. Um den Schlauch wieder zu lösen, drücken Sie die beiden Klammern am

Verbindungskopf nach innen. Halten Sie die Klammern gedrückt und ziehen Sie dann den Schlauch heraus.

3. Stecken Sie das Saugrohr am Griffstück auf.

Benutzen des Gerätes Teleskop-Saugrohr:

1. Es ermöglicht eine individuelle Anpassung auf Ihre Körpergröße. Entriegeln Sie

die Kupplung durch drehen des dicken Saugrohrteils nach links.

2. Verschieben Sie die Saugrohre wie gewünscht. Zum Verriegeln drehen Sie das

dicke Saugrohr nach rechts.

3. Wickeln Sie die benötigte Kabellänge ab.

4. Stecken sie den Netzstecker in eine vorschriftsmäßig installierte Schutzkontakt

Steckdose 230 V, 50 Hz und schalten Sie das Gerät mit dem Ein-/ Ausschalter ein.

5. Stellen Sie die Saugleistung mit dem Saugleistungsregler ein.

6. Saugen Sie nun mit gleichmäßiger Geschwindigkeit. Andrücken ist nicht nötig.

7. Hinweis: Achten Sie auf die durch die Kabellänge begrenzte Reichweite!

Saugleistungsregler: Niedrige Saugleistung: Für Gardinen, empfindliche Stoffe. Mittlere Saugleistung: Für hochflorige Veloursteppiche und Textilböden. Hohe Saugleistung: Für robuste Teppiche und Fußböden. Aufwickelvorrichtung für Netzkabel Bitte ziehen Sie das Netzkabel max. bis zur gelben Markierung. Ziehen Sie das Kabel auf keinen Fall bis zur roten Markierung, da die Kabelaufwicklung Schaden nehmen kann. Solche Schäden fallen nicht in den Garantieanspruch. Aufwickeln: Drücken Sie die Taste für Kabelaufwicklung und führen Sie das Kabel nach. Halten Sie das Kabel fest, um ein Herumschlagen zu vermeiden. Düsenaufsätze:

1. Die Düsenaufsätze finden Sie, indem Sie an der Klappe am oberen Teil des

2. Entnehmen Sie die gewünschte Düse:

5....-05-CB 957 Bodensauger 27.05.2004 15:35 Uhr Seite 5Fugendüse/Bürstendüse: Zum Saugen in Ecken und Schlitzen. „2 in 1“ Düse: Zusammengeklappt (so ist die Düse im Fach untergebracht) können Sie sie als Fugendüse benutzen. Möchten Sie die Bürstendüse verwenden, ziehen Sie am Bürstenteil in Pfeilrichtung,bis diese mechanisch einrastet. Polsterdüse: Zur Reinigung von Polstern, Vorhängen usw. Bodendüse: Zur Reinigung von Teppichen oder glatten Flächen. Glatte Böden: Drücken Sie den Hebel mit dem Bürstensymbol mit dem Fuß nieder. Die Bürsten sind jetzt sichtbar.

eppiche: Drücken Sie den gegenüber liegenden Hebel nieder. Lösen der Aufsätze: Ziehen Sie diese unter leichtem Drehen auseinander. Luftschieber: Öffnen Sie den Luftschieber am Schlauchgriff zur Luftregulierung oder, um an der Düse haftende Teile zu lösen. Füllmengen-Anzeige Staubbeutel: Halten Sie den Saugschlauch unbelastet in die Luft. Leuchtet die Anzeige für Staubbeutelwechsel, ist der Beutel voll. Wechseln Sie ihn bitte aus. Auswechseln des Staubbeutels:

1. Ziehen Sie den Netzstecker aus der Steckdose.

2. Öffnen Sie mit der Taste den Deckel des Staubbeutelfaches.

3. Entnehmen Sie den Beutelträger und ziehen Sie den Staubbeutel aus dem

4. Schieben Sie einen neuen Beutel ein.

5. Setzen Sie den Beutelträger wieder ein.

6. Schließen Sie den Deckel, so dass er einrastet.

Filter: Ihr Gerät verfügt über zwei Filter. Motorschutzfilter (Einlassfilter):

• Den Einlassfilter finden Sie, im Staubbeutelraum.

• Ziehen Sie den Knopf am Griff (10) nach oben, um das Gehäuse zu öffnen.

• Der Filter sitzt senkrecht im hinteren Teil des Staubgehäuses.

• Ziehen Sie den Filter nach oben heraus. Reinigen Sie den Motorschutzfilter nach ca. jedem 10. Staubbeutelwechsel. Bei Bedarf können Sie den Filter in warmem Wasser, ohne Zusätze reinigen.

• Setzen Sie diesen nur vollständig getrocknet wieder ein!

5....-05-CB 957 Bodensauger 27.05.2004 15:35 Uhr Seite 6• Des Weiteren verfügt Ihr Gerät über einen Auslassfilter.

• Sie finden diesen Filter am hinteren Teil Ihres Gerätes hinter einem Lüftungsgitter.

• Öffnen Sie das Lüftungsgitter durch Drücken des Knopfes an der Unterseite des Lüftungsgitters.

• Ziehen Sie dann das Gitter nach oben heraus. Entnehmen Sie den Filter und reinigen Sie diesen, wie bereits beschrieben.

• Setzen Sie den Filter wieder ein und schließen Sie das Lüftungsgitter in umge- kehrter Reihenfolge. Reinigung und Aufbewahrung Reinigung

• Ziehen Sie vor der Reinigung den Netzstecker aus der Steckdose!

• Reinigen Sie das Gehäuse mit einem trockenen Tuch.

• Reinigen Sie den Motorschutzfilter bei etwa jedem 10. Staubbeutelwechsel. Dieser befindet sich hinter dem Staubbeutel. Reinigen Sie den Filter in warmem Wasser, ohne Zusätze. Setzen Sie diesen nur vollständig getrocknet ein. Aufbewahrung

• Rollen Sie das Kabel komplett ein.

• Stellen Sie das Gerät senkrecht und stecken Sie den Haken des Saugrohrs an der Unterseite ein. Garantie Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon). Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs*), die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie! Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kosten- loser Austausch oder eine kostenlose Reparatur nicht erfolgen. Im Garantiefall geben Sie bitte das komplette Gerät in der Originalverpackung zusammen mit dem Kassenbon an Ihren Händler. *) Schäden an Zubehörteilen führen nicht automatisch zum kostenlosen Umtausch des kompletten Gerätes. Wenden Sie sich in desem Fall bitte an unsere Hotline! Glasbruchschäden bzw. Brüche von Kunststoffteilen sind grundsätzlich kosten- pflichtig!

5....-05-CB 957 Bodensauger 27.05.2004 15:35 Uhr Seite 7Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen (z.B. Motorkohlen, Knethaken, Antriebsriemen, Ersatzfernbedienung, Ersatzzahnbürsten, Sägeblättern usw.), als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpflichtig! Die Garantie erlischt bei Fremdeingriff. Nach der Garantie Nach Ablauf der Garantiezeit können Reparaturen kostenpflichtig vom entsprechen- den Fachhandel oder Reparaturservice ausgeführt werden. Service für unsere Haushaltsartikel und Unterhaltungselektronik Zu technischen Fragen oder zur Bestellung von Verschleißteilen (soweit diese nicht vom Fachmann ausgewechselt werden müssen), wie z.B. Ersatzkannen, Staubsaugerfilterbeutel, Fernbedienung usw. können Sie sich, mit Angabe des Gerätetyps, an unsere Hotline-Adresse wenden: hotline@bomann.de Interessieren Sie sich für weitere Bomann-Produkte? Besuchen Sie doch einmal unsere Homepage unter www.bomann.de oder www.bomann.com

5....-05-CB 957 Bodensauger 27.05.2004 15:35 Uhr Seite 26Substituićčo do saco:

5....-05-CB 957 Bodensauger 27.05.2004 15:35 Uhr Seite 28Norme di sicurezza generali

5....-05-CB 957 Bodensauger 27.05.2004 15:35 Uhr Seite 34General Safety Instructions

5....-05-CB 957 Bodensauger 27.05.2004 15:35 Uhr Seite 35Start-up Overview of the Components

5....-05-CB 957 Bodensauger 27.05.2004 15:35 Uhr Seite 43Przechowywanie:

5....-05-CB 957 Bodensauger 27.05.2004 15:35 Uhr Seite 48Výměna pytlíku na prach:

5....-05-CB 957 Bodensauger 27.05.2004 15:35 Uhr Seite 55Indicaflii generale de siguranflæ

RUS 5....-05-CB 957 Bodensauger 27.05.2004 15:35 Uhr Seite 65Technische Daten Modell: CB 957 Bemessungsspannung/-frequenz: 230 V, 50 Hz Bemessungsaufnahme: Max: 1700 Watt Schutzklasse: ΙΙ Dieses Gerät wurde nach allen zutreffenden, aktuellen CE-Richtlinien geprüft, wie z.B. elektromagnetische Verträglichkeit und Niederspannungsdirektive und wurde nach den neuesten sicherheitstechnischen Vorschriften gebaut. Technische Änderungen vorbehalten! Bitte führen Sie das ausgediente Gerät einer umweltgerechten Entsorgung zu. C. Bomann GmbH Heinrich-Horten-Str. 17 · 47906 Kempen Tel.: 02152/8998-0 · Fax: 0 2152/8 99 8911 e-mail: mail@bomann.de · Internet: www.bomann.de
