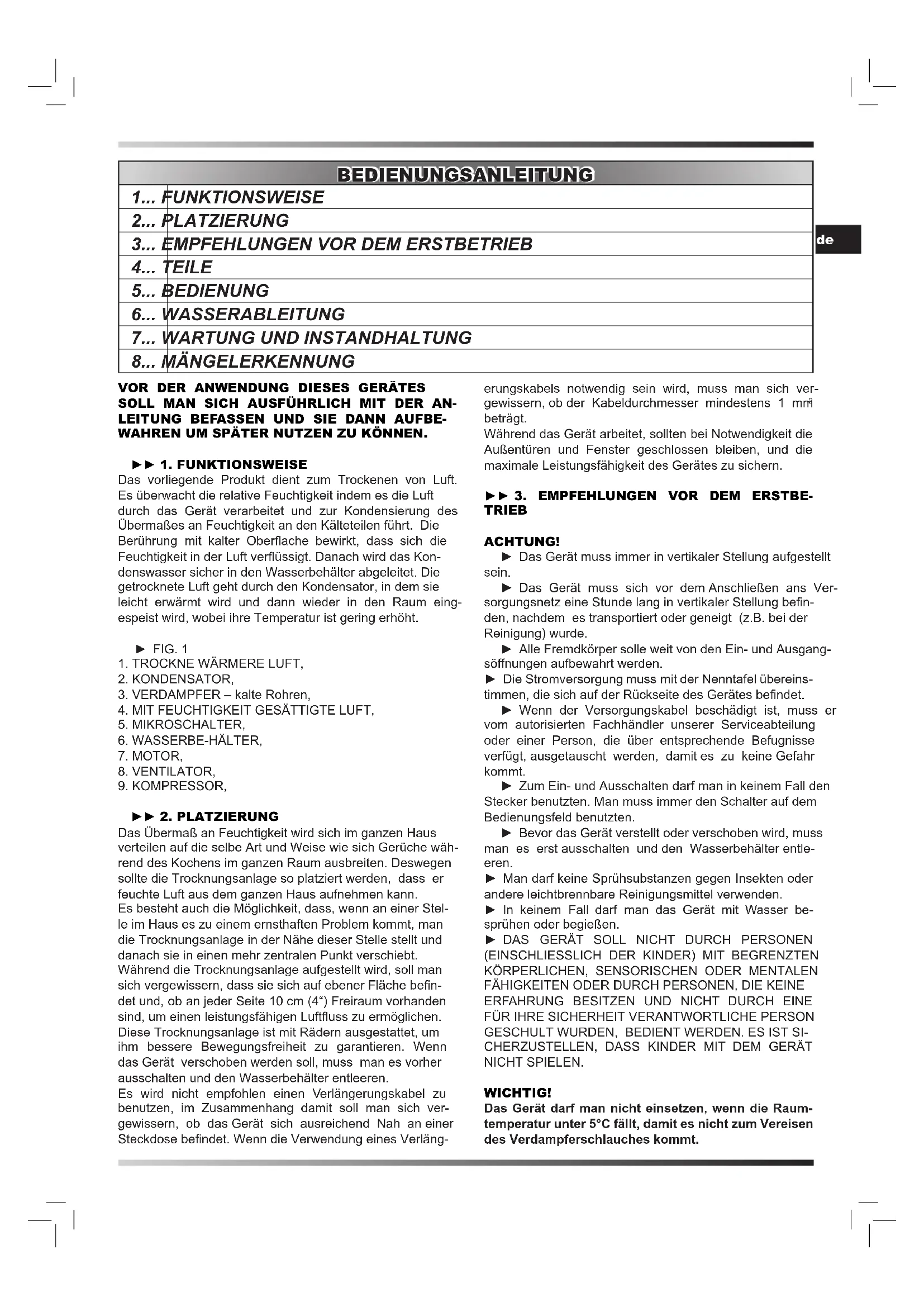

BEDIENUNGSANLEITUNG DH 732 Master

BEDIENUNGS- UND WARTUNGSANLEITUNG

BEDIENUNGSANLEITUNG 1... FUNKTIONSWEISE 2... PLATZIERUNG

3... EMPFEHLUNGEN VOR DEM ERSTBETRIEB

4... TEILE 5... BEDIENUNG 6... WASSERABLEITUNG

7... WARTUNG UND INSTANDHALTUNG

8... MÄNGELERKENNUNG

VOR DER ANWENDUNG DIESES GERÄTES

SOLL MAN SICH AUSFÜHRLICH MIT DER AN-

LEITUNG BEFASSEN UND SIE DANN AUFBE-

WAHREN UM SPÄTER NUTZEN ZU KÖNNEN. ► 1. FUNKTIONSWEISE Das vorliegende Produkt dient zum Trockenen von Luft. Es überwacht die relative Feuchtigkeit indem es die Luft durch das Gerät verarbeitet und zur Kondensierung des Übermaßes an Feuchtigkeit an den Kälteteilen führt. Die Berührung mit kalter Oberache bewirkt, dass sich die Feuchtigkeit in der Luft verüssigt. Danach wird das Kon- denswasser sicher in den Wasserbehälter abgeleitet. Die getrocknete Luft geht durch den Kondensator, in dem sie leicht erwärmt wird und dann wieder in den Raum eing- espeist wird, wobei ihre Temperatur ist gering erhöht. ► FIG. 1

4. MIT FEUCHTIGKEIT GESÄTTIGTE LUFT,

► 2. PLATZIERUNG Das Übermaß an Feuchtigkeit wird sich im ganzen Haus verteilen auf die selbe Art und Weise wie sich Gerüche wäh- rend des Kochens im ganzen Raum ausbreiten. Deswegen sollte die Trocknungsanlage so platziert werden, dass er feuchte Luft aus dem ganzen Haus aufnehmen kann. Es besteht auch die Möglichkeit, dass, wenn an einer Stel- le im Haus es zu einem ernsthaften Problem kommt, man die Trocknungsanlage in der Nähe dieser Stelle stellt und danach sie in einen mehr zentralen Punkt verschiebt. Während die Trocknungsanlage aufgestellt wird, soll man sich vergewissern, dass sie sich auf ebener Fläche ben- det und, ob an jeder Seite 10 cm (4“) Freiraum vorhanden sind, um einen leistungsfähigen Luftuss zu ermöglichen. Diese Trocknungsanlage ist mit Rädern ausgestattet, um ihm bessere Bewegungsfreiheit zu garantieren. Wenn das Gerät verschoben werden soll, muss man es vorher ausschalten und den Wasserbehälter entleeren. Es wird nicht empfohlen einen Verlängerungskabel zu benutzen, im Zusammenhang damit soll man sich ver- gewissern, ob das Gerät sich ausreichend Nah an einer Steckdose bendet. Wenn die Verwendung eines Verläng- erungskabels notwendig sein wird, muss man sich ver- gewissern, ob der Kabeldurchmesser mindestens 1 mm

beträgt. Während das Gerät arbeitet, sollten bei Notwendigkeit die Außentüren und Fenster geschlossen bleiben, und die maximale Leistungsfähigkeit des Gerätes zu sichern.

► 3. EMPFEHLUNGEN VOR DEM ERSTBE-

TRIEB ACHTUNG! ► Das Gerät muss immer in vertikaler Stellung aufgestellt sein. ► Das Gerät muss sich vor dem Anschließen ans Ver- sorgungsnetz eine Stunde lang in vertikaler Stellung ben- den, nachdem es transportiert oder geneigt (z.B. bei der Reinigung) wurde. ► Alle Fremdkörper solle weit von den Ein- und Ausgang- söffnungen aufbewahrt werden. ► Die Stromversorgung muss mit der Nenntafel übereins- timmen, die sich auf der Rückseite des Gerätes bendet. ► Wenn der Versorgungskabel beschädigt ist, muss er vom autorisierten Fachhändler unserer Serviceabteilung oder einer Person, die über entsprechende Befugnisse verfügt, ausgetauscht werden, damit es zu keine Gefahr kommt. ► Zum Ein- und Ausschalten darf man in keinem Fall den Stecker benutzten. Man muss immer den Schalter auf dem Bedienungsfeld benutzten. ► Bevor das Gerät verstellt oder verschoben wird, muss man es erst ausschalten und den Wasserbehälter entle- eren. ► Man darf keine Sprühsubstanzen gegen Insekten oder andere leichtbrennbare Reinigungsmittel verwenden. ► In keinem Fall darf man das Gerät mit Wasser be- sprühen oder begießen. ► DAS GERÄT SOLL NICHT DURCH PERSONEN

ERFAHRUNG BESITZEN UND NICHT DURCH EINE

FÜR IHRE SICHERHEIT VERANTWORTLICHE PERSON

GESCHULT WURDEN, BEDIENT WERDEN. ES IST SI- CHERZUSTELLEN, DASS KINDER MIT DEM GERÄT NICHT SPIELEN. WICHTIG! Das Gerät darf man nicht einsetzen, wenn die Raum- temperatur unter 5°C fällt, damit es nicht zum Vereisen des Verdampferschlauches kommt.► 4. TEILE ► FIG. 2

4. Betriebsstundenzähler,

5. linke Seitenwand,

9. rechte Seitenwand.

► FIG. 3 Durch Drücken der Knöpfe an der Griffbefestigung kann die Griffposition eingestellt werden. ► 5. BEDIENUNG ► Bedienpult FIG. 4

1. Anzeige Feuchtigkeit

3. Anzeige Entfrosten

5. Anzeige Behaelter voll

7. Feuchtigkeit hoch

8. Feuchtigkeit unter

1. Schließen Sie das Gerät an geeignete Steckdose an.

(Anschluss nur an die auf dem Typenschild angegebene Spannung/Frequenz.)

2. Um das Gerät zu starten, drücken Sie die “ON/OFF”,

-Taste. Bei der ersten Inbetriebnahme, wenn keine Einstell- ungen gespeichert wurden, wird nach dem Drücken der “ON/OFF” -Taste der Kompressor gestartet (vorausge- setzt, dass die Raumfeuchtigkeit mehr als 50% beträgt).

3. Drücken Sie die Luftfeuchte-Tasten, um die gewünschte

Luftfeuchte einzustellen. Der Entfeuchtungsbereich beträgt 40%~80% Luftfeuch- tigkeit, nach Betätigung der entsprechenden Taste wird die Feuchtigkeit durch jedes Drücken um 1 % erhöht oder gesenkt. Während der Einstellung wird die eingestellte Luftfeuchtigkeit 8 Sekunden lang angezeigt, danach wird wieder die aktuelle Raumfeuchte angezeigt. Wenn die gewünschte Luftfeuchtigkeit erreicht wird, schaltet der Kompressor automatisch ab. ***Die Feuchteanzeige umfasst den Bereich von 35% bis 95%. Wenn die Raumfeuchte niedriger als 35% ist, wird ”LO”, und wenn sie höher als 95 % ist, wird ”HI”. ang- ezeigt.

4. Drücken Sie wieder die “ON/OFF”, -Taste, um das Gerät

5. Bei der ersten Inbetriebnahme oder einem Neustart

nach abruptem Abschalten wird der Kompressor aus Si- cherheitsgründen nach 3 Sekunden angeschaltet. ► ABTAUEN Das Gerät ist mit einer Heißgasabtauautomatik ausgestat- tet. Nach 30 Minuten Betrieb prüft das Gerät mit einem Sensor automatisch die Innentemperatur. Wenn die Tem- peratur ≤-1°C beträgt, geht das Gerät in den Heißgas-Ab- taumodus, und die Abtauanzeige leuchtet. Der Kompres- sor und der Ventilator arbeiten während des Abtauens. Der ganze Vorgang dauert 5 Minuten (wenn die Temperatur im System 10°C erreicht, kommt das Gerät aus dem Abtau- modus heraus). ► MEMORY Nach dem Drücken der MEMORY-Taste wird die Speiche- ranzeige angezeigt und das Gerät speichert die letzten Einstellungen. ► BETRIEBSSTUNDENZÄHLER (FIG. 5)

1. Der Betriebsstundenzähler misst die Betriebszeit des

2. Die 7-stellige Anzeige zeigt die Betriebszeit an und zählt

kontinuierlich weiter, sie kann nicht auf Null gesetzt wer- den. Wenn der Wassertank falsch montiert ist, leuchtet die An- zeige des überfüllten Wassertanks rot auf. Beim vollen Wassertank wird der Kompressor anhalten, die Anzeige des überfüllten Wassertanks leuchtet rot auf und ein Ge- räuschsignal ertönt. ► 6. WASSERABLEITUNG Wenn der Wassertank falsch montiert ist, leuchtet die An- zeige des überfüllten Wassertanks rot auf. Beim vollen Wassertank wird der Kompressor anhalten, die Anzeige des überfüllten Wassertanks leuchtet rot auf und ein Ge- räuschsignal ertönt. Um den Wassertank rauszunehmen, muss er vorsichtig aus dem Gerät herausgezogen werden. Achten Sie dabei darauf, dass er nicht zur Seite kippt. Nach dem Entleeren schieben Sie den Wassertank zurück. Stellen Sie sicher, dass er korrekt sitzt. Die Anzeige des überfüllten Wass- ertanks schaltet dann aus und das Gerät kann in Betrieb genommen werden (FIG. 6).

Wenn der Entfeuchter bei einer zu hohen Luftfeuchtigkeit eingesetzt wird, muss der Wassertank häuger entleert werden. In dem Fall ist es bequemer, das Gerät für konti- nuierliche Wasserentleerung anzupassen. Um dies durch- zuführen, gehen Sie wie folgt vor: ► Den Stöpsel entfernen und für die Zukunft aufbewah- ren. ► Den Ablaufschlauch am Wasserablauf (FIG. 7) be- festigen, und am anderen Ende an den Abuss ansch- ließen.

► 7. WARTUNG UND INSTANDHALTUNG

Bevor Wartungs- oder Reinigungsarbeiten am Gerät vor- genommen werden, soll man es immer von der Stromver- sorgung trennen. GEHÄUSEREINIGUNG Um das Gerät zu reinigen, soll man einen weichen Lappen verwenden. In keinem Fall darf man chemische Sprühsubstanzen, Detergentien, Benzin, Kleidung, die chemisch verarbeitet wurde, oder andere Reinigungslösungen verwenden. Jede dieser Substanzen kann das Gehäuse beschädigen. FILTERREINIGUNG (FIG. 8) ► Das Filter entnehmen. Das Filter mit Staubsauger vor- sichtig reinigen. Bei einem sehr stark verschmutztem Filter warmes Wasser mit mildem Reinigungsmittel verwenden. ► Vergewissern Sie sich, dass das Filter vollständig trock- en ist, bevor Sie es wieder einsetzen.

► Das Filter darf keiner Sonneneinstrahlung ausgesetzt werden. AUFBEWAHRUNG Wenn das Gerät eine länger Zeitlang nicht benutzt wird, soll man es ausschalten. Den Stromversorgungskabel soll man abschalten und reinigen: ► Man soll vollständig den Wasserbehälter entleeren und ihn abwischen. ► Das Gerät soll man abdecken und an einem Ort auf- bewahren, wo es keinen Sonnenstrahlen ausgesetzt wird. ► 8. MÄNGELERKENNUNG DAS GERÄT FUNKTIONIERT NICHT: ► Ist das Gerät an das Stromnetz angeschlossen? ► Ist die Elektrizität im Haus eingeschaltet? ► Beträgt die Raumtemperatur 5°C oder mehr als 35°C? Wenn ja, dann liegt sie außerhalb des Arbeitsbereichs des Gerätes. ► Man soll sich vergewissern, ob das Humidostat (oder die ON/OFF-Taste) eingeschaltet ist. ► Man soll überprüfen, ob der Wasserbehälter ordnungs- gemäß im Gerät eingebaut ist und ob er nicht voll ist. ► Man soll sich vergewissern, ob die Luftein- und Luftaus- lassöffnungen nicht gesperrt sind. ES SCHEINT, DASS DAS GERÄT NICHT ARBEI- TET: ► Ist der Filter verunreinigt oder verstaubt? ► Ist die Lufteinlass- oder Luftauslassöffnung blockiert? ► Ist die Umgebungsluftfeuchtigkeit nicht schon zu niedrig? ES SIEHT SO AUS ALSOB DAS GERÄT UNPRO- DUKTIV ARBEITEN WÜRDE: ► Sind zu viele Fenster oder Türen geöffnet? ► Bendet sich im Raum irgendetwas, was hohe Feuch- tigkeit verursacht? DAS GERÄT IST ZU LAUT: ► Man muss überprüfen ob das Gerät auf gerader Fläche steht. DAS GERÄT HAT EINEN LECK: ► Man soll sich vergewissern, ob das Gerät im guten technischen Zustand ist. ► Wenn der Modus der ständigen Wasserableitung nicht genutzt wird, soll man sich vergewissern ob die Gummi- blende (unten am Gerät) in ihrem Platz ist.INDICE 1... FUNCIONAMIENTO 2... UBICACIÓN
