BEDIENUNGSANLEITUNG TP 92 THORENS

TP 92 Bedienungsanleitung User Manual Mode d’Emploi ®www.thorens.comBedienungsanleitung User Manual Mode d’Emploi

TP 92TONARM UND TONABNEHMERSYSTEM 6

AUFLAGEKRAFT 7 ANTISKATINGKRAFT 8 WEITERE TONARMEINSTELLUNGEN 9 TECHNISCHE DATEN 11 InhaltBRAS ET CELLULE DE LECTURE 20

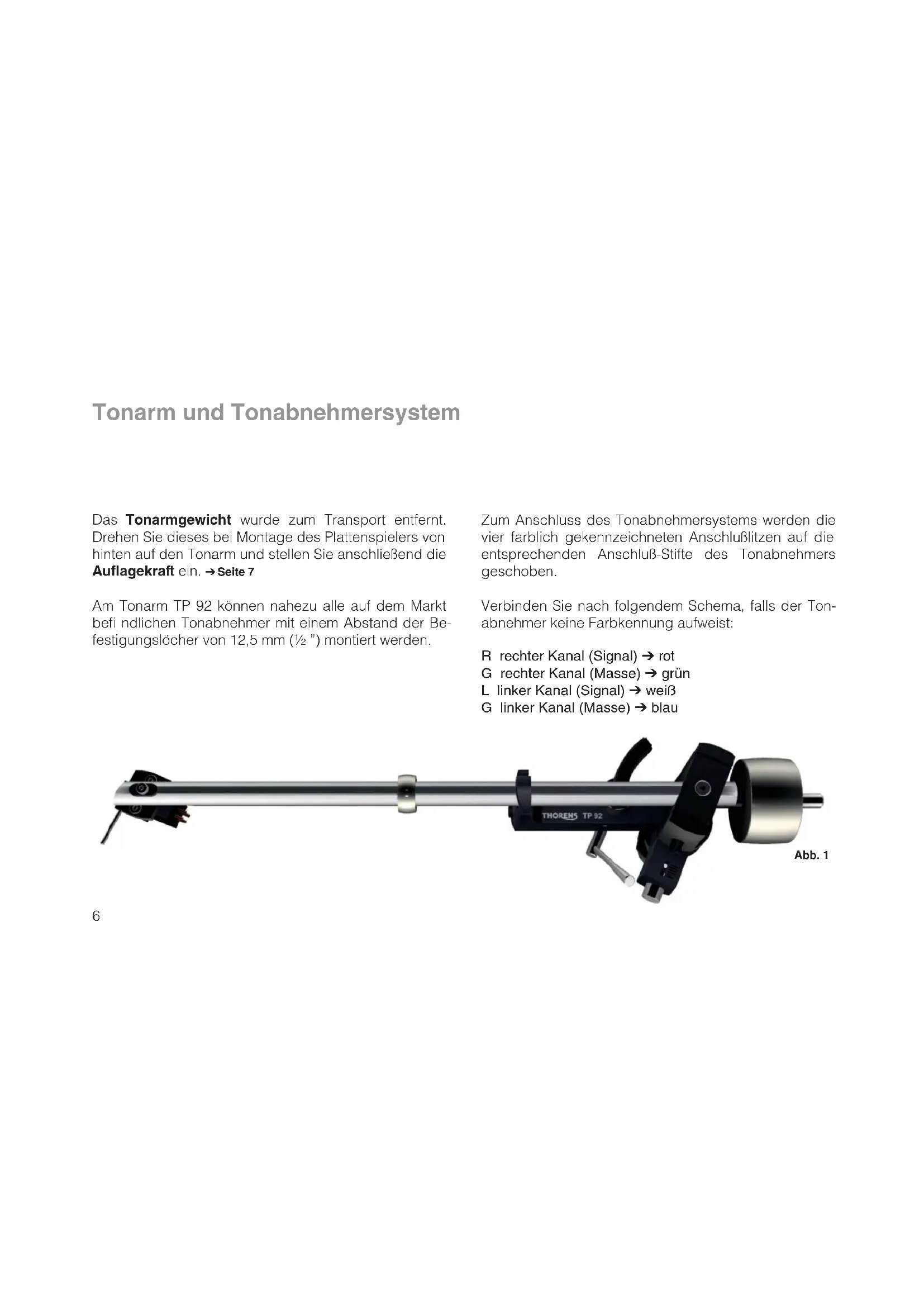

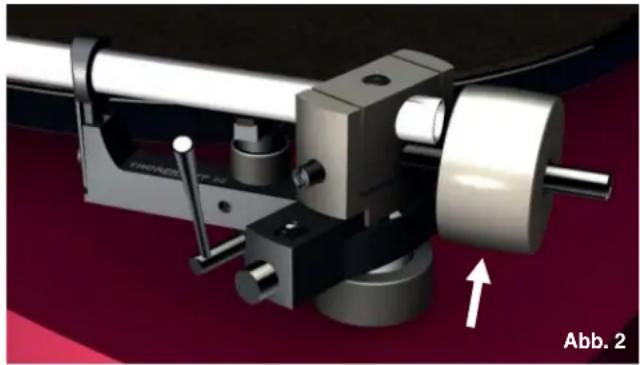

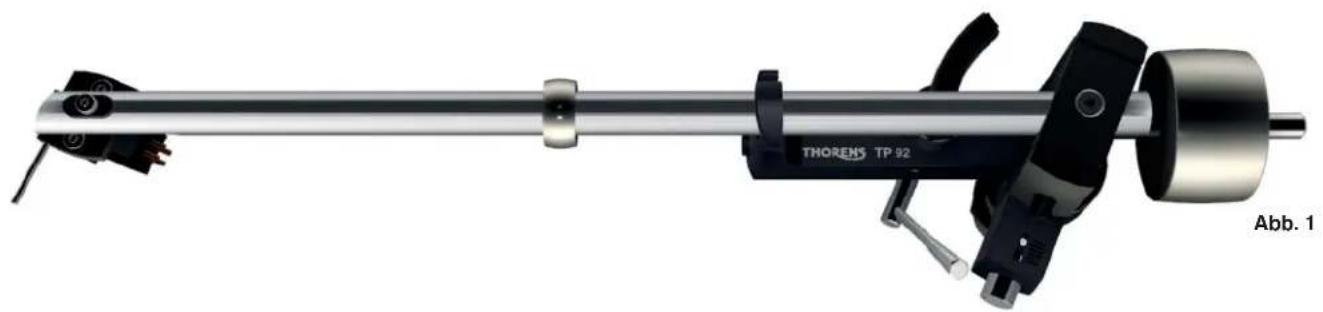

TECHNICAL SPECIFICATIONS 18 Table of Contents Sommaire6 Tonarm und Tonabnehmersystem Abb. 1 Das Tonarmgewicht wurde zum Transport entfernt. Drehen Sie dieses bei Montage des Plattenspielers von hinten auf den Tonarm und stellen Sie anschließend die Au agekraft ein. ➔ Seite 7 Am Tonarm TP 92 können nahezu alle auf dem Markt befi ndlichen Tonabnehmer mit einem Abstand der Be- festigungslöcher von 12,5 mm (½ ”) montiert werden. Zum Anschluss des Tonabnehmersystems werden die vier farblich gekennzeichneten Anschlußlitzen auf die entsprechenden Anschluß-Stifte des Tonabnehmers geschoben. Verbinden Sie nach folgendem Schema, falls der Ton- abnehmer keine Farbkennung aufweist: R rechter Kanal (Signal) ➔ rot G rechter Kanal (Masse) ➔ grün L linker Kanal (Signal) ➔ weiß G linker Kanal (Masse) ➔ blau7 Au agekraft Die Einstellung der Au agekraft erfolgt durch Drehen des Tonarmgewichts (➔ Abb. 2). Je weiter das Gewicht nach vorne zum Tonabnehmer hin gedreht wird, desto größer wird die Aufl agekraft. Die korrekte Aufl agekraft können Sie mit Hilfe der beilie- genden Tonarmwaage einstellen. Schwenken Sie hier- zu den Tonarm bei abgesenktem Tonarmlift über den Plattenteller und senken Sie ihn vorsichtig ab, so dass die Nadel auf der Tonarmwaage aufl iegt. Entfernen Sie dabei unbedingt die Schutzhaube des Tonabnehmers. Gehen Sie äußerst vorsichtig vor, um die Nadel des Tonabnehmers nicht zu beschädigen! Hinweis: Die korrekte Au agekraft ist vom verwen- deten Tonabnehmer abhängig. Bitte konsultieren Sie hierzu die Bedienungsanleitung Ihres Tonabnehmers. Abb. 2 Das in der Mitte des Tonarmrohres angebrachte Ringgewicht (➔ Abb. 1) darf nicht verschoben werden. Es handelt sich um einen Resonanzdämpfer, der nur exakt an dieser Position wirksam ist!8 Antiskatingkraft Durch Zusammenwirken der Reibungskraft der Platten- rillen mit den Lagerkräften am Tonabnehmer wird beim Abspielen einer Schallplatte eine Kraftkomponente er- zeugt, die den Tonarm nach innen zieht: Die Skating- kraft. Zu ihrer Kompensation dient die Antiskatingkraft, welche beim Tonarm TP 92 durch einen eingebauten Magneten erzeugt wird. Die Antiskatingkraft ist bei Auslieferung voreingestellt, sie kann jedoch bei Bedarf über eine Stellschraube (➔ Abb. 3) angepasst werden. Drehen Sie entgegen dem Uhrzeigersinn um die Kraft zu erhöhen und im Uhrzeigersinn um die Kraft zu verringern. Der weiße Punkt über der Stellschraube dient dabei der Anzeige der aktuellen Einstellung. Die benötigte Antiskatingkraft ist vom verwendeten Tonabnehmer abhängig und sollte bei einem Wech- sel mithilfe einer Meßschallplatte ermittelt werden. Abb. 3Weitere Tonarmeinstellungen Der Überhang kann beim Wechseln des Tonabnehmers am Headshell um ± 2,5 mm angepasst werden. Lösen Sie hierzu die Schraube oberhalb des Headshells und verschieben Sie dieses entsprechend. ➔ Abb. 4 Am hinteren Ende des Tonarmrohrs kann der Überhang um weitere ± 3 mm und der Azimuth um ± 5° angepasst werden. Lösen Sie hierzu die Schraube oben am Lager- block mit einem Inbusschlüssel SW 2 ➔ Abb. 5 Änderung des VTA ➔ Seite 10 Die Schrauben dürfen nach der Anpassung nicht zu sehr festgezogen werden! Abb. 4 Abb. 5

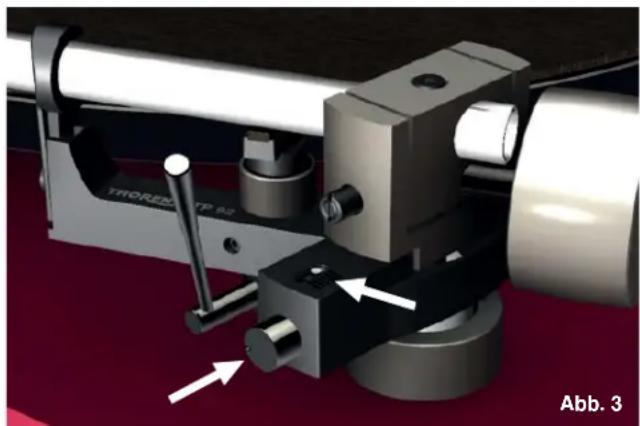

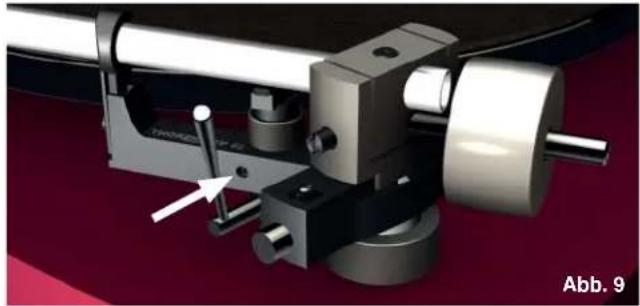

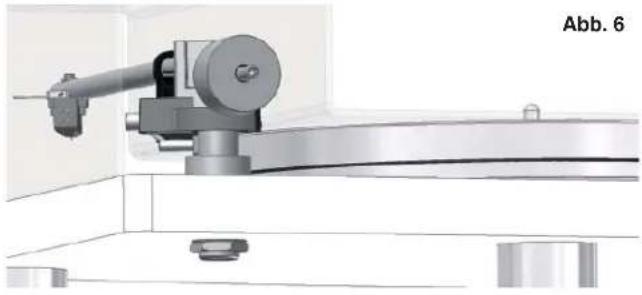

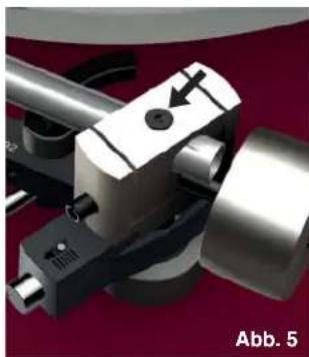

Weitere Tonarmeinstellungen Änderungen des VTA können durch Anheben und Ab- senken des gesamten Tonarms vorgenommen wer- den. Lösen Sie hierzu die Kontermutter (➔ Abb. 3) auf der Unterseite und drehen Sie die Einstellmutter auf der Oberseite, bis die gewünschte Tonarmhöhe erreicht ist. Nach einer Änderung des VTA muss auch der Tonarm- lift nachjustiert werden. Hierzu benötigen Sie einen In- busschlüssel SW 1,5. Lösen Sie die Arretierschraube des Lifts und verschieben Sie den gesamten Lift vor- sichtig nach oben oder unten. ➔ Abb. 7 Im Allgemeinen sollte das Tonarmrohr parallel zur Plattentellerober äche stehen. Kleine Veränderun- gen an VTA oder Tonarmlift haben große Auswirkun- gen. Überprüfen Sie nach jeder Änderung die Höhe des Tonabnehmers über der Schallplatte und ob die Liftbank den Tonarm beim Abspielen vollständig frei gibt (Abstand min. 1 mm). Abb. 6 Abb. 911 Technische Daten Tonarm Spezi kation Montageabstand Effektive Länge Überhang Kröpfungswinkel Innerer Nulldurchgang Äusserer Nulldurchgang Effektive Masse Maximale Verzerrung zwischen den Nulldurchgängen Geometrie Gewicht Anschlüsse Montagebohrung Antiskating
