BEDIENUNGSANLEITUNG DBS 5565 AEG

Bedienungsanleitung/Garantie

Gebruiksaanwijzing · Mode d'emploi · Instrucciones de service Manual de instruções · Istruzioni per l'uso · Instruction Manual Instrukcja obslugi/Gwarancja · Hasznalati utasitas Inctpykui 3 ekcnnyatauii

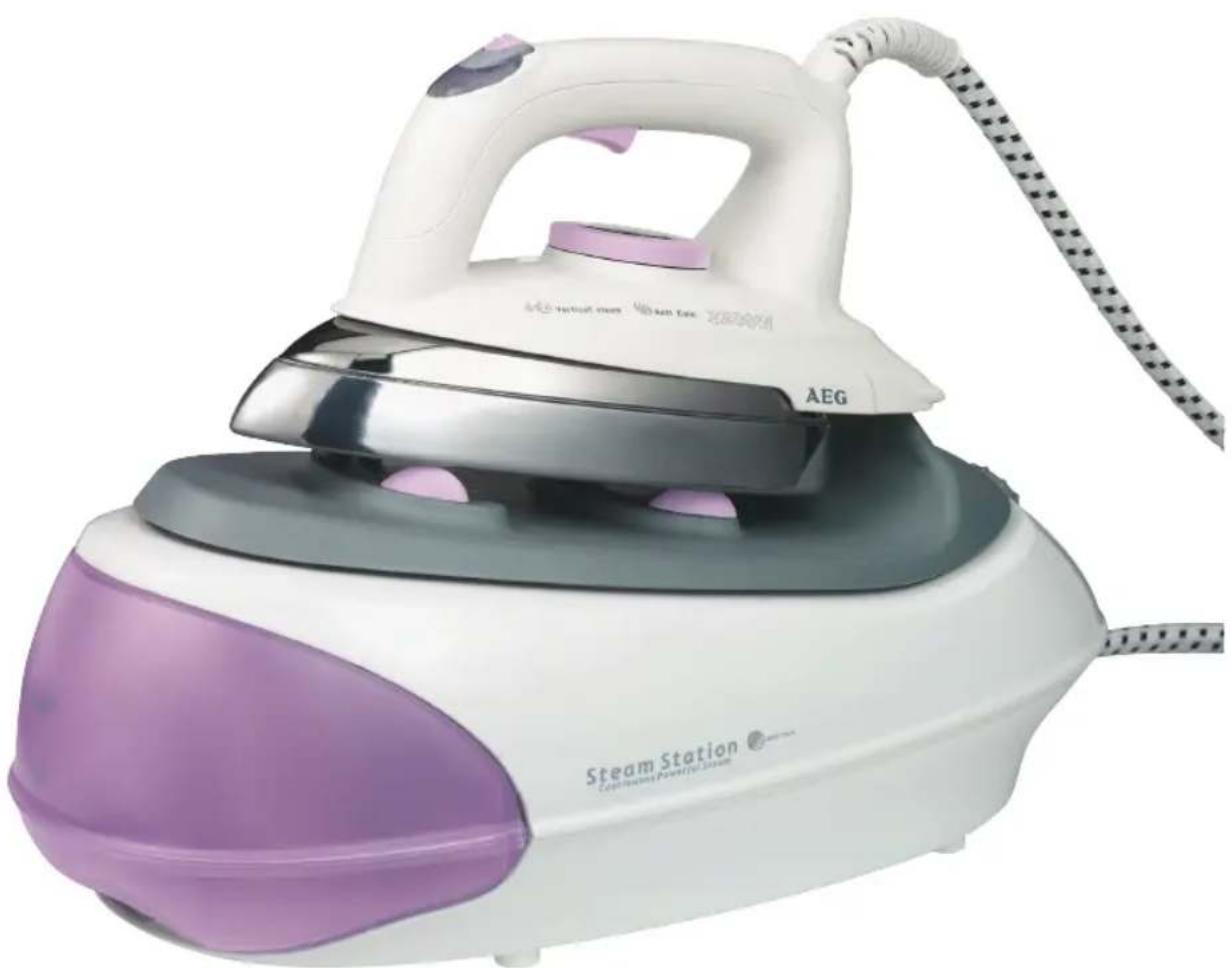

Dampfbügelstation

Stoomstrijkijzerstation • Station fer à repasser • Estación para planchar a vapor Aparelho de engomar a vapor • Sistema stirante a vape • Steam Ironing Unit Želazko z generatorem pary • Gózolós vasalo • Napoba npacka

PERFECT IN FORM AND FUNCTION

AEG

2

Inhalt

Deutsch

ITALIANO

Inhalt

Ubersicht der Bedienelemente. 3

Aufstellanweisung . 4

Bedienungsanleitung. 5

Technische Daten. 8

Garantiebedingungen . 8

NEDERLANDS

Inhoud

Technische gegevens.. 13

FRANÇAIS

Sommaire

Listedesifferentéselementsdecommande.. page3

Übersicht der Bedienelemente

Overzicht van de bedieningselementen
Liste des différents éléments de commande
Indicacion de los elementos de manejo
Descricao dos elementos · Elementi di lavoro

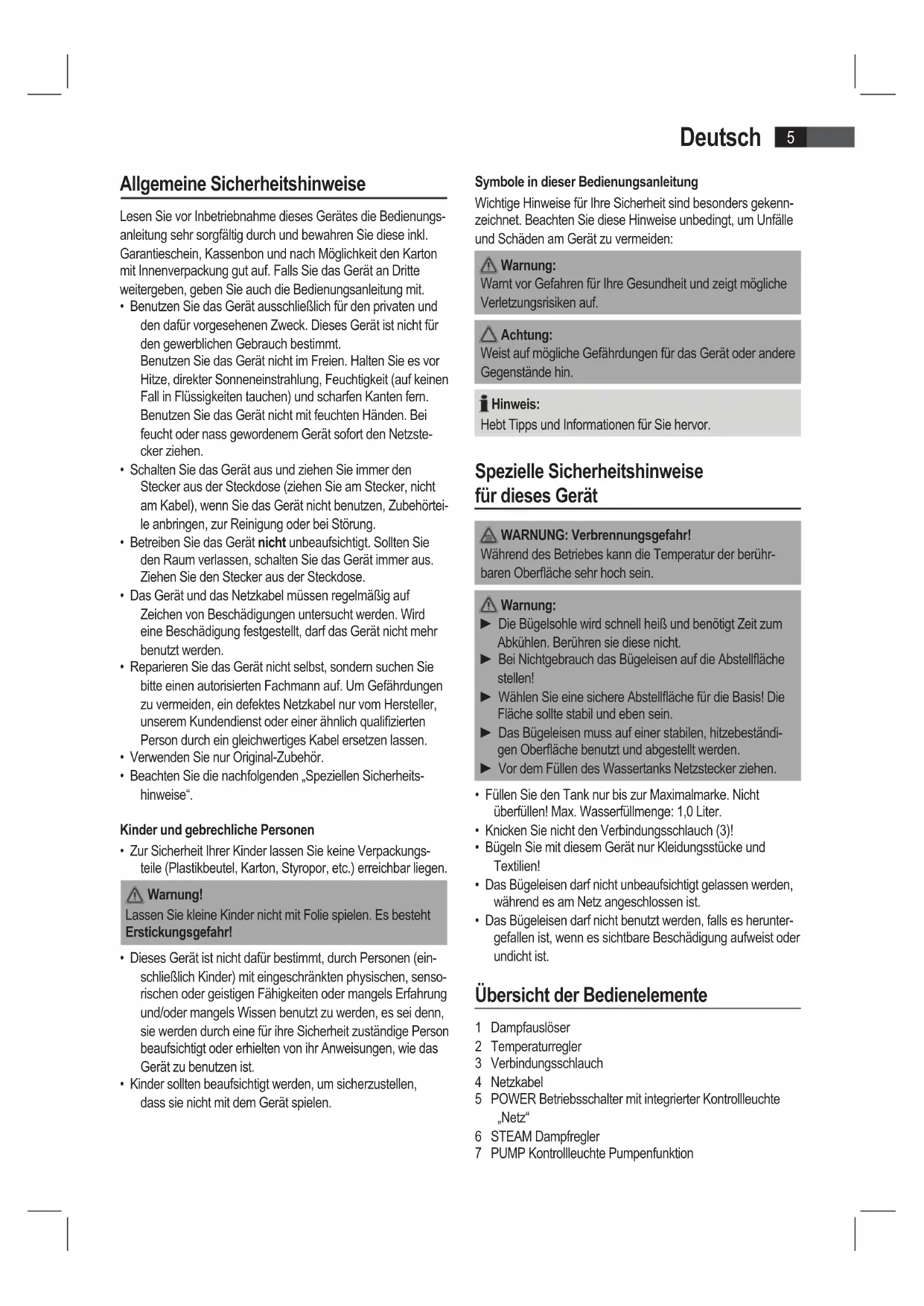

Allgemeine Sicherheitshinweise

Lesen Sie vor Inbetriebnahme diesen Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innerverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den damit vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstruhlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät soll den Netzsteckerziehen.
• Schalten Sie das Gerät aus undziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzten, Zubehörteile anbringen, zur Reinigung oder bei Störung.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollen Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.
• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wirde eine Beschädigung festgestellt,arf das Gerät nicht mehr benutzt werden.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie bereits einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzen halten.
• Verwenden Sie nur Original-Zubehör.
• Beachten Sie die nachfolgenden „Speziellen Sicherheitshinweise".

Kinder und gehrechliche Personen

• Zur Sicherheit ihrer Kinder setzen Sie keine Verpackungssteile (Plastikbeutel, Karton, Styropor, etc.) erreichen liegen.

Warning!

Lassen Sie keine Kinder nicht mit Folie spiel. Es besteht Erstickungsgefahr!

• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerätspiel.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für ihre Sicherheit sind besonderss gekenn-zeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

Warning:

Warnt vor Gefahren für ihre Gesundheit und zeit möglich Verletzungsrisiken auf.

Achtung:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

inweis:

Hebt Tipps und Informationen für Sie hervor.

Spezielle Sicherheitshinweise für diesen Gerät

WARNING: Verbrennungsgefahr!

Während des Betriebes kann die Temperatur der berührbaren Oberfläche sehr hoch sein.

Warning:

Die Bügelsohle wird schnell heis und benotigt Zeit zum Abkühlen. Berühren sie diese nicht.
Bei Nichtgebrauch das Bügeleisen auf die Abstellfläche stellen!
Wahlen Sie eine sichere Abstellfläche für die Basis! Die Fläche sollte stabil und eben sein.
Das Bügeleisen muss auf einer stabilen, hitzebeständigen Oberfläche benutzt und abgestellt werden.
Vor dem Fullen des Wassertanks Netzsteckerziehen.

• Füssen Sie den Tank nur bis zur Maximalmarke. Nicht überfällig! Max. Wasserfälligmenge: 1,0 Liter.
• Knicken Sie nicht den Verbindungsschlauch (3)!
• Bügeln Sie mit diesen Gerät nur Kleidungsstücke und Textilien!
• Das Bügeleisen darf nicht unbeaufsichtigt gelassen werden, während es am Netz angeschlossen ist.
• Das Bügeleisen dar nicht benutzt werden, falls es heruntergefallen ist, wenn es sichtbare Beschädigung aufweist oder undicht ist.

Übersicht der Bedienelemente

1 Dampfausloser
2 Temperaturregler
3 Verbindungsschlauch
4Netzkabel
5 POWER Betriebsschalter mit integrierter Kontrollleuchte "Netz"
6 STEAM Dampfregler
7 PUMP Kontrolleuchte Pumpenfunktion

6 Deutsch

8 Basis
9 Wassertank mit Kalkfilter
10 Abstellfläche für Bügeleisen
11 Kontrolleuche, "Temperatur"
12 Dampfstostaste
13 Verriegelung fur Dauerdampf
14 Kalkfilterpatrone

ohne Abbildung

RELEASE Taste unterhalb des Wassertanks. Entregelung des Wassertanks

Anwendungshinweise

Auspacken

• Entfemen Sie eventuell vorhandene Schutzfolien und Aufkleber von der Bügelsohle.
• Wickeln Sie das Kabelitte komplett ab.

Aufstellen

• Wahlen Sie eine sichere Abstellfläche für die Basis! Die Flüchte sollen und eben sein.
• Platzieren Sie das Bügeleisen korrekt auf der Abstellfläche (10), wie in Abb. C dargestellt.
  Die Bügelsohle des Bügeleisens darf die hintere Begrenzung der Abstellfläche (10) nicht berühren! Das Bügeleisen hatte so keinen sicheren Stand. (Abb. D)

Elektrischer Anschluss

• Vergewissem Sie sich, dass Gerätespannung (siehe Typenschild) und Netzspannung übereinstimmen.
• Verbinden Sie den Netzstecker nur mit einer vorschrittmaßig installierten Schutzkontaktsteckdose 230 V~50 Hz.

Anschlusswert

Insgesamt kann die Station eine Leistung von 2000-2200 W aufnehmen. Bei dieser Anschlusswert empfehlt sich eine getrennte Zuleitung mit einer Absicherung über einen 16A Haushaltsschutzschalter.

Achtung: Überlastung!

Wenn Sie Veränderungsleitungen benutzen, sollen den sie einen Leitungsquerschnitt von mindestens 1.5mm^2 haben.
Verwenden Sie keine Mehrfachsteckdosen, da diese Gerät zu leistungsstark ist.

Temperaturregler am Bügeleisen (2)

Die Symbole auf dem Regler entsprechen den folgenden Einstellungen:

(Synthetik) niedrige Temperatur
Wolle,Seide)mittlere Temperatur
- - - (Baumwolle, Leinen) hochste Temperatur

Dampfregler (6)

Regeln Sie die Dampfmenge mit dem Dampfregler in Abhängigkeit von der Temperatur des Bügeleisens:

Gewebbe	Synthetik, Seide, Nylon, Acryl, Acetat	Wolle, Seide Polyester	Baumwolle, Leinen
Temperatur-Einstellung	●●●		●●● bis MAX
Dampfregler-Einstellung	MINMINMIN bis

Hinweis:

Ist der Temperaturregler kleiner als „●“ eingestellt, sollenn Sie die Dampfbügelfunktion nicht verwenden. Es konnte Wasser aus der Bögelsohle austreten.

Wassertank (9)

• Der Wassertank hat unter eine Griffmulde, so dass Sie ihren entnehmer können.
• Der Verschluss des Wassertanks ist gleichzeitig auch die Kalkfilterpatrone.

Nehmen Sie die Kalkfilterpatrone hereus, um Wasser nachzufullen.

• Der Tankinhalt beträgt 1,0 Liter.

Wasser

Verwenden Sie nur Leitungswasser oder destilliertes Wasser.

Batteriewasser, Wasser aus dem Wäschetrockner und Wasser mit Zusätzen (wie Stärke, Parfum, Weichspüler oder andere Chemikalien) dürfen nicht in den Wassertank eingefüllt werden.

Das Gerät konnte dadurch beschädigt werden, da sich Rückstände in der Dampfkommer bilden konnten. Diese Rückstände konnen beim Ausfallen durch die Dampfaustrittsöffnungen das Bügelgut verunreinigen.

Bedienung

Vor dem ersten Gebrauch

• Reinigen Sie die Bügelsohle mit einem leicht feuchten Tuch.
• Um vor dem ersten Gebrauch alle Rückstände zu entfernen, bügen Sieitte eine Male uber ein altes, sauberes Tuch.

Bügeln ohne Dampf

Hinweis:

Sortieren Sie die Wäschestücke nach Bügeltemperaturen.
Stellen Sie den Temperaturregler und den Dampregler immer auf _MIN^u , bevor Sie das Gerät einschalten.

• Stellen Sie das Bügeleisen auf die Abstellfläche (10).
• Stecken Sie den Netzstecker in eine vorschrittsmäßig installierte Schutzkontaktsteckdose 230 V, 50 Hz.
• Drücken Sie die Taste POWER (5), um das Gerät einzuschalten.
• Stellen Sie die Temperatur am Temperaturregler (2) ein. Wenn Sie empfindliche Wasche zu bügen haben, beginnen Sie mit der niedrigsten Temperatur.

Hinweis:

Die Kontrollampe (11) am Bügeleisen zeigt den Heizvorgang an. Sobald diese erlischt, ist die Betriebstemperatur erreicht. Nun konnen Sie mit dem Bögeln beginnen.

• Stellen Sie nach dem Gebrauch den Temperaturregler immer auf „MIN".
• Drücken Sie die Taste POWER, um das Gerät auszuschalten, undziehen Sie den Netzstecker des Gerätes.

Dampfbugeln

Warning:

Das Bügeleisen stöhst eine große Menge—heißen Dampf aus. Es besteht Verbrennungsgefahr.

Achtung:

Achten Sie beim Dampfbügeln darauf, dass der Wasser-tank immer ausreichend gefällt ist.
Die Kalkfilterpatrone muss immer im Wassertank sitzen, auch wenn Sie destilliertes Wasser benutzen.

Achtung Inbetriebnahme:

Gehen Sie dazu wie folgt vor:

Füllen Sie den Tank nur bis zur Maximalmarke. Nicht überfüllen!
Schließen Sie den Wassertank und setzen Sie ihn zurück in die Basis.
SchlieBen Sie die Basisstation an eine 230V / 50Hz Schutzkontaktsteckdose an.
Drucken Sie die Taste POWER (5), um das Gerät einzuschalten.
Stellen Sie die gewünschte Temperatur im Bereich bis ein. Die Kontrollleuche am Bugeleisen leuchtet.
Drehen Sie den Dampfregler (6) auf die höchste Position.
Drucken Sie den Dampfausloser (1) für mindestens 1 Minute. Alternativ können Sie den Riegel (13) zurückziehen, um die Dampfstoßtaste (12) festzustellen. Diese Zeit wird bereitsigt, damit der Dampf zum Bugeleisen gelangt.
Warten Sie, bis sich die Bügelsohle aufgeheizt hat. Ist die Temperatur erreicht, besteht die Kontrollleuche aus.

Hinweis zum Dampfbügeln:

Ist der Temperaturreglerkleiner als "eingestellt, sollenn Sie die Dampfbugelfunktion nicht verwenden. Es konnte Wasser aus der Biegelsohle austreten.

Ist die Inbetriebnahme durchgeführt und der Wassertank gefüllt, können Sie mit der Bügelarbeit beginnen.

Warten Sie die Aufheizzeit des Bügeleisens ab.
- Dampfstoß: Drücken Sie die Taste (12) am Bügeleisen.
- Dauerdampf: Mit dem Riegel (13) konnen Sie die Taste (12) feststellen. Oder Sie halten den Dampfausloser (1) gedrückt.
- Dampfmerge regeln: Drehen Sie den Dampfregler (6), um die Dampfmerge zu wahlen. Beachten Sie die oben beschriebenen Einstellungen.

Vertikaldampf-Funktion (Vertical Steam)

Vertical Steam ermodglich den Dampfstoß in vertikaler Stellung.

Warning:

Richten Sie den Dampfstoß nie auf Personen. Es besteht Verbrennungsgefahr.

Hängen Sie ihre Wäsche dazu auf einen Bügel und führen Sie das Bügeleisen ca. 5-10 cm nah heran.

Wie fülle ich während des Betriebes Wasser nach?

Füllen Sie das Wasser nach, bevor der Tank ganz leer ist.
Erzeugt die Pumpe während des Betriebs ein lautes Gerausch, ist der Wasserstand zu niedrig.

• Sollen Sie mit Dauerdampf gearbeitet haben, offen Sie die Verriegelung (13).
• Stellen Sie das Bügeleisen auf die Abstellfläche (10).
• Stellen Sie den Temperaturregler auf „MIN".
• Drücken Sie die Taste POWER, um das Gerät auszuschalten, undziehen Sie den Netzstecker des Gerätes.
• Um den Tank zu entnahmen, drücken Sie die Taste RE-LEASE unterhalb des Wassertanks.
• Entnehmen Sie die Kalkfilterpatrone.
• Füllen Sie den Tank bis zur Maximalmarke. Nicht überfällig
  • den Tonne aus dem Wasser von 1900 bis 2000.
• Schließen Sie den Wassertank.
• Setzen Sie die Kalkfilterpatrone wieder ein und schiben Sie den Tank zurück in die Basis.
• Setzen Sie den Bügelbetrieb fort.

Betrieb beenden

• Sollen Sie mit Dauerdampf gearbeitet haben, offen Sie die Verriegelung (13).
• Stellen Sie das Bügeleisen auf die Abstellfläche (10).
• Stellen Sie den Temperaturregler auf „MIN".
• Drücken Sie die Taste POWER, um das Gerät auszuschalten, undziehen Sie den Netzstecker des Gerätes.
• Wenn Sie die Bügelstation längerere Zeit nicht benutzen wollen, entleeren Sie den Wassertank.
• Lassen Sie das Gerät abkühlen, bevor Sie es wegräumen.

Kalkfilter

Ohr her Dampfbugelstation ist mit einem Kalkfilter ausgerüstet. In Abhängigkeit vom Härtegrad Ihres Wassers ist die Kalkfilterpatrone nach ca. 18 Ltem Durchlauf verbraucht. Dann verliert sie ihre Wirkung und muss gewechselt werden.

• Schalten Sie das Gerät aus wie unter „Betrieb beenden" beschrieben.
• Entnehmen Sie den Wassertank.
• Entnehmen Sie die Kalkfilterpatrone.
• Füllen Sie den Tank bis zur Maximalmarke. Nicht überfälligien!
• Setzen Sie eine neue Kalkfilterpatrone ein.
• Bevor Sie das Gerät einschalten, warten Sie einige Minuten bis die neue Filterpatrone sich voll Wasser gesogen hat.

Hinweis:

Sollten Sie keine neue Kalkfilterpatrone haben, können Sie mit destilliertem Wasser weiter bugeln.

Achtung:

Lassen Sie die Kalkfilterpatrone aber immer eingesetzt!

Ersatz-Kalkfilterpatronen

für ihre Bügelstation können Sie unter folgender Telefon-Hotline bestellen:

02152/2006-888

Reinigung

Warning:

Ziehen Sie immer den Netzstecker vor der Reinigung!
Warten Sie bis das Gerät vollständig abgekühlt ist!
Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es konnte zu einem elektrischen Schlag oder Brand führen.

Achtung:

Benutzen Sie keine Drahtbürste oder andere schuemde Gegenstände.
Benutzen Sie keine scharfen oder scheuemden Reinigungsmittel.

• Reinigen Sie das Gehäuse mit einem trockenen Tuch.
• Die Sohle und die Abstellfläche mit einem leicht feuchten Tuch reinigen.
• Restliches Wasser kann im Wassertank verbleiben, sollen noch ausgeschüttet werden, wenn es sich über einen längeren Zeitraum im Tank befindet.

Störungsbehebung

StörungMögliche	Ursache Abhilfe
Gerät ohne Funktion	Defekte Netzsteck-dose	Probieren Sie eine andere Steckdose aus.
	Das Gerät ist nicht eingeschaltet.	Schalten Sie das Gerät mit der Taste POWER ein.
	Die elektr. Tempera-tureinstellung steht auf Position MIN.	Wahlen Sie die gewünschte Bügel-temperatur.
Das Gerät ist plötzlich während des Betriebes ohne Funktion.	Ist der Stromkreis überlastet?	Kontrolieren Sie die Haussicherung.
Beim Dampfbe-trieb tritt Wasser an der Bügel-sohle aus.	Der Temperaturregler am Bügeleisen ist zu Klein eingestellt.	Wahlen Sie eine höhere Temperatur.
Laute Geräu-sche beim Dampfbetrieb	Der Tank ist leer. Kontrolieren Sieden Tank. Füllen Sie Wasser auf.

Technische Daten

Modell: DBS 5565
Spannungsversorgung: 220-230 V, 50/60 Hz
Leistungsaufnahme: 2000-2200 W
Schutzklasse:
Maximale Füllmerge des Wassertanks: 1,0 Liter
Nettogewicht: 2,85 kg

Konformitätserklarung

Hiermit erklart die Firma Elektro-technische Vertriebsgesellschaft, dass sich das Gerät DBS 5565 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befindet.

Garantiebedingungen

1. Gegenüber Verbrauchern gewährren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.
2. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und these Garantiescheins an uns.
Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfugung gestellt werden.
3. Mängel mussen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwerten Geräts.
4. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
5. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantiererklärung ist eine freiwillige Leistung von uns als Hersteller des Gerats. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 03 2008

Garantieabwicklung

Solleh Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, uns ihren Garantieanspruch mitzuteilen.

Diechnellste und komfortabelste Möglichkeit ist die Anmeldung über unser SLI (Service Logistik International) Internet-Serviceportal.

www.sli24.de

Sie können sich dfort direkt anmelden und erhalten alle Informationen zur weiteren Vorgehensweise ihrer Reklamation.

Über einen persönlichen Zugangscode, der Ihnen direkt nach ihrer Anmeldung per E-Mail übermittelt wird, konnen Sie den Bearbeitungsablauf ihrer Reklamation auf unserem Serviceportal online verfolgen.

Alternative�� Sie uns den Servicefall per E-Mail

[e-mail]

oder per Fax

02152-20061597

mitteilen.

Bitte teilen Sie uns ihren Name, Vornamen, Straße, Hausnummer, PLZ und Wohnort, Telefon-Nummer, sowievorhanden, Fax-Nummer und E-Mail-Adresse mit. Im Weiteren benöttigen wir die Typenbezeichnung des reklamierten Gerätes, eine kurze Fehlerbeschreibung, das Kaufdatum und den Handler, bei dem Sie das Neugerät erworben haben.

Nach Prüfung Ihrsgarantieanspruches erhalten Sie von uns einen fertig ausgefüllten Versandaufkleber. Sie brauchen diesen Aufkleber nur noch auf die Verpackung Ihrsgut verpackten Gerätes zu kleben und das Paket bei der{nachsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

Bitte fügen Sie dem Paket eine Kopie Ihr's Kaufbeleges (Kassenbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbeschreibung bei.

Ohne den Garantienachweis (Kaufbeleg) kann ihre Reklamation nicht kostenfrei bearerbeitet werden.

Bitte erhnen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen.

ETV

Elektro-technische Vertriebsgesellschaft mbH

Industriering Ost 40

D-47906 Kempen

Bedeutung des Symbols „Mullonne"

Schonen Sie unsere Umwelt, Elektrogeräte gehoren nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgehenen Sammelstellen und geben Dort ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie halten damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektround Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über ihre Kommunen oder die Gemeindeverwaltungen.

Kinderen en gebrekkige Personen

Vertriebsgesellschaft mbH

Industriering Ost 40

47906 Kempen
