BEDIENUNGSANLEITUNG Concerto 5 SAILOR

GEBRAUCHSANLEITUNG Bitte lesen Sie diese Beschreibung sorgfältig durch und heben Sie sie für spätere Informationen auf. Nous vous prions de lire attentivement ce manuel et de le conserver comme future référence. Vi preghiamo di leggere attentamente questo manuale e di conservarlo come futuro riferimento.

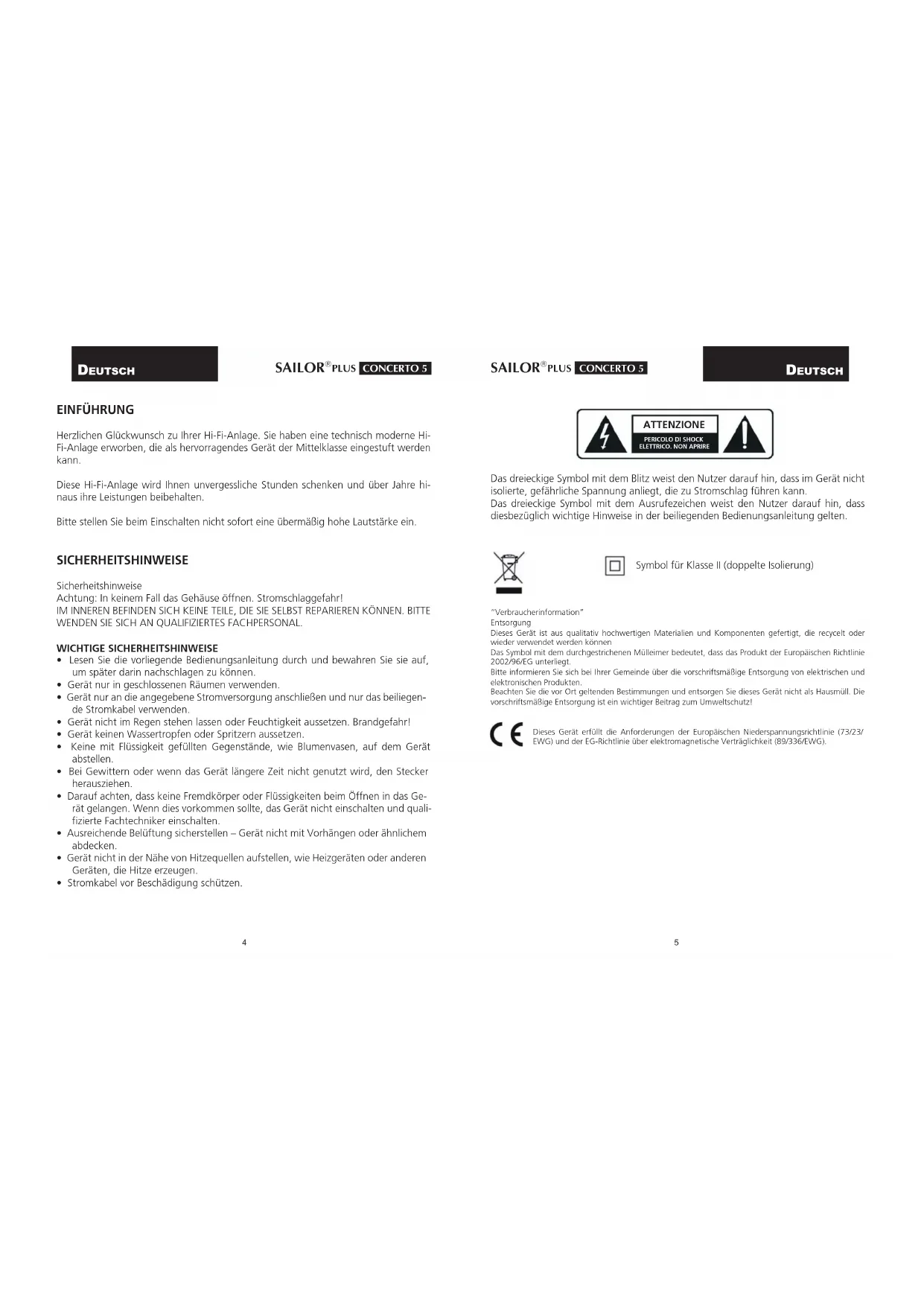

PLUS CONCERTO 5 EINFÜHRUNG Herzlichen Glückwunsch zu Ihrer Hi-Fi-Anlage. Sie haben eine technisch moderne Hi- Fi-Anlage erworben, die als hervorragendes Gerät der Mittelklasse eingestuft werden kann. Diese Hi-Fi-Anlage wird Ihnen unvergessliche Stunden schenken und über Jahre hi- naus ihre Leistungen beibehalten. Bitte stellen Sie beim Einschalten nicht sofort eine übermäßig hohe Lautstärke ein. SICHERHEITSHINWEISE Sicherheitshinweise Achtung: In keinem Fall das Gehäuse öffnen. Stromschlaggefahr! IM INNEREN BEFINDEN SICH KEINE TEILE, DIE SIE SELBST REPARIEREN KÖNNEN. BITTE WENDEN SIE SICH AN QUALIFIZIERTES FACHPERSONAL. WICHTIGE SICHERHEITSHINWEISE

• Lesen Sie die vorliegende Bedienungsanleitung durch und bewahren Sie sie auf, um später darin nachschlagen zu können.

• Gerät nur in geschlossenen Räumen verwenden.

• Gerät nur an die angegebene Stromversorgung anschließen und nur das beiliegen- de Stromkabel verwenden.

• Gerät nicht im Regen stehen lassen oder Feuchtigkeit aussetzen. Brandgefahr!

• Gerät keinen Wassertropfen oder Spritzern aussetzen.

• Keine mit Flüssigkeit gefüllten Gegenstände, wie Blumenvasen, auf dem Gerät abstellen.

• Bei Gewittern oder wenn das Gerät längere Zeit nicht genutzt wird, den Stecker herausziehen.

• Darauf achten, dass keine Fremdkörper oder Flüssigkeiten beim Öffnen in das Ge- rät gelangen. Wenn dies vorkommen sollte, das Gerät nicht einschalten und quali- fizierte Fachtechniker einschalten.

• Ausreichende Belüftung sicherstellen – Gerät nicht mit Vorhängen oder ähnlichem abdecken.

• Gerät nicht in der Nähe von Hitzequellen aufstellen, wie Heizgeräten oder anderen Geräten, die Hitze erzeugen.

• Stromkabel vor Beschädigung schützen. Das dreieckige Symbol mit dem Blitz weist den Nutzer darauf hin, dass im Gerät nicht isolierte, gefährliche Spannung anliegt, die zu Stromschlag führen kann. Das dreieckige Symbol mit dem Ausrufezeichen weist den Nutzer darauf hin, dass diesbezüglich wichtige Hinweise in der beiliegenden Bedienungsanleitung gelten. Symbol für Klasse II (doppelte Isolierung) “Verbraucherinformation”EntsorgungDieses Gerät ist aus qualitativ hochwertigen Materialien und Komponenten gefertigt, die recycelt oder wieder verwendet werden könnenDas Symbol mit dem durchgestrichenen Mülleimer bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EG unterliegt.Bitte informieren Sie sich bei Ihrer Gemeinde über die vorschriftsmäßige Entsorgung von elektrischen und elektronischen Produkten.Beachten Sie die vor Ort geltenden Bestimmungen und entsorgen Sie dieses Gerät nicht als Hausmüll. Die vorschriftsmäßige Entsorgung ist ein wichtiger Beitrag zum Umweltschutz!Dieses Gerät erfüllt die Anforderungen der Europäischen Niederspannungsrichtlinie (73/23/EWG) und der EG-Richtlinie über elektromagnetische Verträglichkeit (89/336/EWG). ATTENZIONE

• Hohe Temperaturen vermei-den.Bei Schieneneinbau da-rauf achten, dass die Wärme abgeführt wird.• Gerät vor Feuchtigkeit, Was-ser und Staub schützen.• Darauf achten, dass keine Fremdkörper in das Gerät gelangen.• Stromkabel sorgfältig behan-deln. Kabel beim Heraus-ziehen immer am Stecker anfassen.• Stecker bei längerer Nichtnutzung ausziehen.• Gerät nicht mit Insektenspray, Benzin oder Verdünnern in Berührung bringen.* (für Geräte mit Luftschlitzen)• Luftschlitze nicht verstopfen.• Gerät niemals auseinander-bauen oder umbauen.

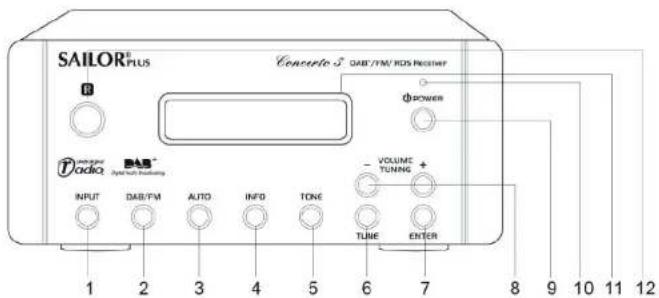

RADIO - BEDIENELEMENTE AN DER VORDERSEITE

(1) Einstellung der Eingangssignalquelle. (2) Frequenzband-Einstellung (DAB/FM) . (3) Automatische Sendereinstellung: Im DAB-Modus: Einmal drücken, um schnell abzutasten. Mindestens 2 Sekunden lang gedrückt halten, um das gesamte Fre- quenzband gründlich abzutasten. Im FM-Modus: Einmal drücken, um den nächsten verfügbaren FM-Sender ein- zustellen. Länger gedrückt halten, um die FM-Frequenzen abzutasten und den nächsten verfügbaren Sender einzustellen. (4) Info-Taste: Im DAB-Modus: Umschalten zwischen den angezeigten Informatio- nen in der 2. Zeile des LCD-Displays. Im FM-Modus: Umschalten zwischen den angezeigten RDS-Informationen in der

2. Zeile des LCD-Displays.

(5) Tone: Drücken, um die Funktionen “BASS”, “TREBLE”, “LOUDNESS”, “BALAN- CE”, “LOAD RESET” aufzurufen und mit der Volumentaste “+/-” regulieren oder Wird “load reset” bestätigt, werden die Werte von bass, treble, balance auf “0” gestellt und die Einstellung der Lautstärke gelöscht. (6) Tune: Diese Taste drücken, dann mit “Lautstärke +/-” die Radiofrequenz einstel- len. (7) Enter: Im DAB-Modus: Sender nach Durchgehen der Senderliste bestätigen. 2 Sekunden lang gedrückt halten, um auf ‘AUTO ENTER’ Ein/Aus zu schalten. Auto enter on: ENTER – Taste muss nicht gedrückt werden, um den gefundenen Sender zu bestätigen. Auto enter off: ENTER – Taste muss gedrückt werden, um den gefundenen Sen- der zu bestätigen. Im FM-Modus: Einmal drücken, um den Audio-Modus umzuschalten: Im AUTO- Modus werden in Stereo bzw. Mono übertragene Sender automatisch erfasst, erneut drücken, um den MONO-Modus einzuschalten, dann sind alle Sender nur in Mono zu hören. (8) Lautstärke +/-: Lautstärke regulieren. (9) Einschalten: Stromversorgung der internen Komponenten Ein-/Ausschalten. (10) Led-Anzeige: leuchtet grün, wenn das Gerät eingeschaltet ist. (11) LCD - Display: Anzeige der Funktionen. (12) Sensor für Fernbedienung: Nicht abdecken. Hinweise zum UmgangDEUTSCH

PLUS CONCERTO 5 50 Ohm-AntenneSymbol Signalstärke1. Im DAB-Modus die Taste “Info” an der Fernbedienung drücken, bis das Anten-nen-Icon am Display erscheint.KlebebandAntennendraht für Band IIISicherstellen, dass die Schraube fest an-gezogen ist.2. Antenne so aufstellen, dass der Empfang bzw. die Signalstärke optimal ist. RADIO - BEDIENELEMENTE AN DER RÜCKSEITE (1) ANSCHLUSS FÜR STROMKABEL. Sicherstellen, dass die Anschlussbuchse in- takt ist und nicht beschädigt wurde. (2) WARNHINWEISE. Es wird darauf hingewiesen, dass im Inneren des Geräts ge- fährlich hohe Spannung anliegt und dass das Gehäuse nicht geöffnet werden darf. Siehe auch S. 2 der Bedienungsanleitung. (3) RECHTER LAUTSPRECHERANSCHLUSS. Sicherstellen, dass die +/- Anschlüsse zwischen der Rückseite der Verstärker und den Lautsprechern korrekt ausgeführt sind. Drähte vor Quetschungen und Berührungen schützen. (4) LINKER LAUTSPRECHERANSCHLUSS. Sicherstellen, dass die +/- Anschlüsse zwischen der Rückseite der Verstärker und den Lautsprechern korrekt ausgeführt sind. Drähte vor Quetschungen und Berührungen schützen. (5) SATELLITEN-ANTENNENANSCHLUSS. Für den Anschluss einer Satelliten-Antenne. (6) DVD/CD - ANSCHLUSS. Für den Anschluss eines DVD/CD-Players. (7) TAPE/AUX. Für den Anschluss eines Kassettenrecorders/sonstigen Geräts. (8) 75 Ohm Antennenanschluss. (75 Ohm – Antenne oder externe 75 Ohm – An- tenne anschließen). (9) 50 Ohm Antennenanschluss. FERNBEDIENUNG Mit der Fernbedienung können Sie Ihr Gerät bequem von dort aus bedienen, wo Sie die Musik hören. Fernbedienung in Richtung des EMPFANGSSENSORS am Gerät hal- ten. Hinweise

• Auch wenn die Reichweite der Fernbedienung nicht überschritten wird, ist die Be- dienung nicht möglich, wenn Hindernisse zwischen dem Gerät und der Fernbedie- nung liegen.

• Die einwandfreie Funktion der Fernbedienung kann beeinträchtigt werden, wenn andere Geräte, die Infrarotstrahlen erzeugen, oder andere IR-Fernbedienungen in der Nähe verwendet werden. Vorsichtiger Umgang mit den Batterien

• beim Einsetzen der Batterien sicherstellen, dass die Plus- und Minuspole korrekt liegen.

• Immer nur Batterien vom selben Typ verwenden, niemals gleichzeitig verschiedene Sorten Batterien einlegen.

• Es können sowohl wieder aufladbare, als auch Einweg-Batterien verwendet wer- den. Die entsprechenden Angaben auf den Etiketten beachten.

• Wenn die Fernbedienung für längere Zeit nicht benutzt wird (über einen Monat lang), die Batterien herausnehmen, damit sie nicht auslaufen. Wenn dies geschieht, das Batteriefach säubern und neue Batterien einlegen.

• Batterien niemals erhitzen oder auseinander brechen, alte Batterien niemals ins Feuer werfen.

REICHWEITE DER FERNBEDIENUNG

Die Fernbedienung hat eine Reichweite von ca. 7 Metern und funk- tioniert im Winkel bis zu 30 Grad, wenn sie auf den Empfangssensor gerichtet wird.

EINSETZEN DER BATTERIE

1. Deckel des Batteriefachs abnehmen.

2. Zwei “AAA” – Trockenbatterien einsetzen.

Sicherstellen, dass die Plus- und Minuspole der Batterien korrekt liegen.

3. Deckel schließen, bis er hörbar einrastet.

Wenn die Reichweite der Fernbedienung nachlässt, sind die Bat- terien leer. In diesem Fall neue Batterien einsetzen.DEUTSCH

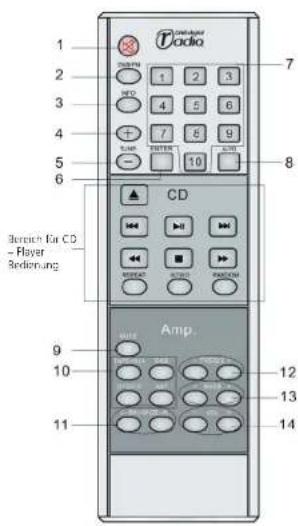

(1) MUTE Taste: Einmal drücken, um die MUTE – Funktion (Stumm schalten) zu aktivieren, ein zweites Mal drücken, um wieder laut zu schalten. (2) DAB/FM Taste: Zum Umschalten zwischen DAB - Digitalradio und FM - Analogradio. (3) INFO Taste: Im DAB-Modus: zum Umschalten der Informationen, die in der 2. Displayzeile angezeigt werden. Im FM-Modus: zum Umschalten der RDS- Informationen, die in der 2. Displayzeile angezeigt werden. (4/5) TUN+/TUN- Tasten: Parameter regulie- ren, wie: Im DAB-Modus: TUN+ Senderliste nach vorne durchgehen, TUN- Senderliste nach hinten durchgehen. Gewünschten Sender mit der ‘ENTER’ bestätigen. Im FM-Modus: TUN+ Frequenzen nach vorne durchgehen, TUN- Frequenzen nach hinten durchgehen. (6) ENTER Taste: Im DAB-Modus: gewünschten Sender nach dem Durchgehen der Senderliste be- stätigen. 2 Sekunden lang gedrückt hal- ten, um die Funktion ‘AUTO ENTER’ ein- oder auszuschalten. AUTO ENTER ein: ENTER Taste muss nach dem Durchgehen der Sender nicht gedrückt werden. AUTO ENTER aus: ENTER Taste oder der Drehknopf an der Vorderseite muss nach dem Durchgehen der Sender betätigt werden. Im FM-Modus: Einmal drücken, um den Audio-Modus umzuschalten: Im AUTO- Modus werden in Stereo bzw. Mono übertragene Sender automatisch erfasst, erneut drücken, um den MONO-Modus einzuschalten, dann sind alle Sender nur in Mono zu hören. (7) FAVORITENSENDER Tasten (1-10): gespeicherten Sender zwischen 1 und 10 au- frufen. 2 Sekunden lang gedrückt halten, um den Sender zu speichern. (8) AUTO TUNE Taste: Im DAB-Modus: Einmal drücken, um schnell abzutasten. Mindestens 2 Sekunden lang gedrückt halten, um das gesamte Frequenzband gründlich abzutasten. Im FM-Modus: Einmal drücken, um den nächsten verfügbaren FM-Sender ein- zustellen. Länger gedrückt halten, um die FM-Frequenzen abzutasten und den nächsten verfügbaren Sender einzustellen. (9) MUTE Taste: Einmal drücken, um die MUTE – Funktion (Stumm schalten) zu aktivieren, ein zweites Mal drücken, um wieder laut zu schalten. (10) Quelle des Eingangssignals wählen: TAPE/AUX, DAB, DVD/CD, SAT. (11) Balance regulieren: “L” linker Kanal, “R” rechter Kanal. (12) Obertöne regulieren. (13) Bässe regulieren. (14) Lautstärke regulieren. DAB – RADIO DAB – Quelle wählen und auf DAB-Modus schalten.

2. Wenn es sich um einen DAB+ Sender handelt, er-

scheint hier die Meldung “DAB+”

3. Name des Sender-Ensembles

NAME DES SENDERSNAME DES SENDER-ENSEMBLESBereich für CD – Player BedienungDEUTSCH

PLUS CONCERTO 5 DAB Informationsanzeige Jedes Mal, wenn Sie die INFO Taste an der Fernbe- dienung drücken (Ensemble/Multiplex) (Datum und Uhrzeit)(Dynamischer Anzeigebereich)(Übertragungsgeschwindigkeit )(Programmtyp) (Signalstärke) Weitere DAB – Funktionen INFO Taste 2 Sekunden lang gedrückt halten, dann INFO Taste jeweils einmal drücken a. (Manuell einstellen) b. (System-Rückstellung) c. (Softwareversion) Taste TUN+ an der Fernbedienung drüc-ken, um die Senderli-ste alphabetisch nach vorne durchzugehen, TUN- drücken, um die Senderliste nach hinten durchzugehen.(ENTER an der Fernbedienung drücken)(2 Sekunden lang gedrückt halten)weiter bei b. (System Reset) siehe nächste Seite b. (System-Rückstellung) Einen System-Reset müssen Sie vornehmen, wenn sie die Senderliste aus dem Speicher des Geräts löschen möchten. Dadurch werden die Systemein- stellungen zurück gesetzt und es beginnt eine Schnellabtastung. (•: bedeutet, dass der Speicher bereits gelöscht ist)(...: bedeutet, dass der Prozess läuft) DAB Automatisch abtasten AUTO Taste drücken, um alle Sender in einem Frequenzbereich in Band III abzutasten. Dies dauert ca. 23 Sekunden. Frequenzbereich beim schnellen Abtasten: 7A 188.928MHz to 13B 232.496MHz. AUTO Taste 2 Sekunden lang gedrückt halten, um die Sender auf allen Frequenzen in Band III abzutasten. Dies dauert ca. 1 Minute. Frequenzbereich beim vollen Abtasten: 5A 174.928MHz to 13F 239.200MHz. a. (Schnelles Abtasten)b. (Volles Abtasten)(... :bedeutet, dass der Prozess läuft) (Insgesamt 6 Sender gefunden)( ... :bedeutet, dass der Prozess läuft) (Insgesamt 10 Sender gefunden)(AUTO Taste an der Fernbedienung 2 Sekunden lang gedrückt halten.)(AUTO Taste an der Fernbedienung drücken)DEUTSCH

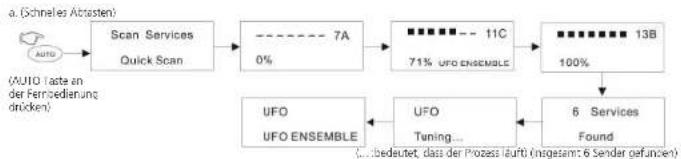

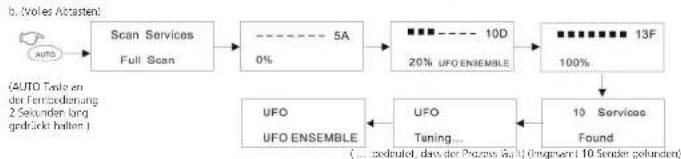

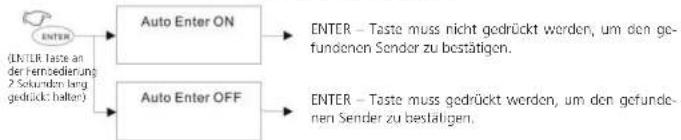

PLUS CONCERTO 5 DAB-Sender einstellen a. Auto Enter EIN/AUS ENTER Taste an der Fernbedienung 2 Sekunden lang gedrückt halten, um die Funktion ‘AUTO ENTER’ ein- oder auszuschalten. ENTER – Taste muss nicht gedrückt werden, um den ge-fundenen Sender zu bestätigen.ENTER – Taste muss gedrückt werden, um den gefunde-nen Sender zu bestätigen. b. Normale Suche c. Sekundäre Servicesender Manchmal stellen die Anbieter sekundäre Servicesender zur Verfügung, zum Beispiel, wenn eine Sportveranstaltung oder ein bestimmtes Ereignis durch einen alternativen Kommentar begleitet wird. Diese sekundären Servicesender sind nicht permanent aktiv und werden nicht immer verwendet. Wenn ein sekundärer Servicesender zu einem Hauptsender verfügbar ist, erscheint die folgende Anzeige am Display (ENTER Taste an der Fernbedienung 2 Sekunden lang gedrückt halten)Taste TUN+ an der Fer-nbedienung drücken, um die Senderliste alphabetisch nach vorne durchzugehen, TUN- drücken, um die Senderliste nach hinten durchzugehen(AUTO ENTER AUS, wenn keine Taste länger als 2 Sekunden gedrückt wird, schaltet das Radio wieder in den vorherigen Zustand.)(AUTO ENTER EIN)( ... :bedeutet, dass der Prozess läuft)( ... :bedeutet, dass der Prozess läuft)(: bedeutet, dass ein sekundärer Servicesen-der verfügbar ist)(Dann die ENTER Taste drüc-ken, um zu sehen, wie viele Servicesender verfügbar sind)(2/2: bedeutet, dass keine weiteren Servicesender verfügbar sind.) Favoritensender Das Gerät hat 10 Speicherplätze, in denen DAB-Sender gespeichert und durch einfa- chen Tastendruck abgerufen werden können. Fernbedienung mit “1-10” Favoritensender-Tasten. Bitte beachten Sie, dass gespeicherte sekundäre DAB-Sender nur ab und zu gesendet werden. Das heißt, es ist beim Abrufen des gespeicherten Sender eventuell nichts zu hören und Sie müssen einen anderen Sender einstellen. Favoritensender speichern:

1. Gewünschten Sender am Radio einstellen.

2. Dem Sender eine Nummer zuordnen.

3. Die Taste mit der entsprechenden Num-

mer mindestens 4 Sekunden lang ge- drückt halten.

4. Am LCD-Display erscheint ‘ Preset X Sa-

ved’, ‘X’ steht für die Nummer der Taste an der Fernbedienung oder an der Bedienfront des Geräts. Wenn ein Speicherplatz noch nicht mit einem Sender belegt ist, erscheint am Display die Anzeige ‘ Preset X Free’, wenn die betreffende Taste gedrückt wird. ‘X’ steht für die Nummer der Taste an der Fernbedienung. Kein Signal

UMSCHALTEN ZWISCHEN DAB/FM

DAB/FM Taste an der Bedienfront oder an der Fernbedienung drücken. (Schwaches Signal ausge-strahlt oder Antenne nicht angeschlossen)(Automatische Abtastfunk-tion und Signal nicht verfügbar, keine Senderin-formation im Speicher)DEUTSCH

PLUS CONCERTO 5 FM Einstellung Automatisches Abtasten Sie können die FM-Frequenzen “durchsuchen”, um den nächsten verfügbaren Sender zu finden. AUTO Taste (an der Fernbedienung) einmal drücken, um die Frequenzen nach vorne abzutasten. AUTO Taste (an der Fernbedienung) 2 Sekunden lang gedrückt halten, um die Fre- quenzen nach hinten abzutasten. FM Mono/Stereo ENTER Taste an der Fernbedienung drücken, um zwischen den Übertragungsarten AUTO und MONO umzuschalten. Erneut drücken, um zwischen AUTO(Stereo/Mono) und MONO hin und her zu schalten. Im AUTO-Modus erfasst das Gerät automatisch, wenn der Sender in Stereo gesendet wird und schaltet dementsprechend auf Stereobetrieb. Wenn MONO eingestellt ist, sind alle Sender grundsätzlich nur in Mono zu hören, auch dann, wenn sie in Stereo übertragen werden. Manchmal bietet es sich an, FM-Sender auf Mono zu stellen, um den Trenneffekt der Stereoübertragung zu reduzieren, der zu Hintergrundgeräuschen führen kann, wenn der Empfang schwach ist. FM Manuell Einstellen Die TUN+ Taste an der Fernbedienung drücken, um die Frequenzen in 0.05MHz – Schritten nach vorne abzutasten. Die TUN- Taste an der Fernbedienung drücken, um die Frequenzen in 0.05MHz – Schritten nach hinten abzutasten. BEDIENELEMENTE FÜR DEN CD-PLAYER AN DER BEDIENFRONT (1) LCD DISPLAY: Anzeige von Informationen, wie die Song-Nummer, die Dauer des Songs, Play/Pause, Random und Intro-Funktion. (2) Sensor für die Fernbedienung: Nicht abdecken, um den Empfang der Fernbe- dienung nicht zu stören. (3/4) TRACKS ÜBERSPRINGEN: I<< oder >>I drücken, um die nächsten bzw. vorher- gehende Songnummer einzustellen. (5) SCHNELL ZURÜCK: Drücken, um innerhalb des Songs schnell zurück zu suchen. Diese Taste erneut drücken oder die PLAY Taste drücken, um wieder normal abzuspielen. (6) SCHNELL VOR: Drücken, um innerhalb des Songs schnell vorwärts zu suchen. Diese Taste erneut drücken oder die PLAY Taste drücken, um wieder normal abzuspielen. (7) STOPP: Taste. Zum Anhalten der CD. (8) PLAY/PAUSE TASTE: Einmal drücken, um eine CD abzuspielen, erneut drücken, um an der betreffenden Stelle anzuhalten (Pause), ein weiteres Mal drücken, um die CD weiter zu spielen. (9) AUSWURFTASTE: Zum Öffnen und Schließen des CD - Fachs. (10) EINSCHALTTASTE: Stromversorgung der internen Komponenten ein- bzw. aus- schalten. (11) Anzeige-LED: leuchtet grün, wenn das Gerät eingeschaltet ist. (12) CD-FACH: Öffnet bzw. schließt, wenn die Auswurftaste gedrückt wird. CD so einlegen, dass die Seite mit dem Etikett nach oben zeigt.DEUTSCH

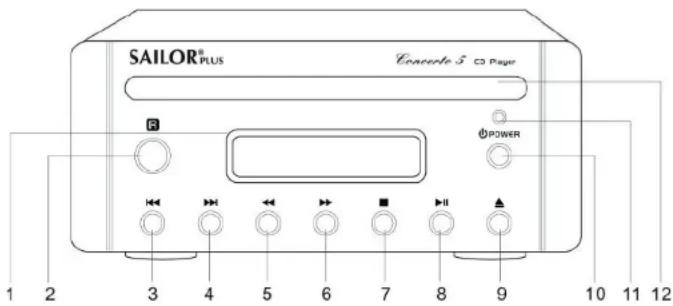

(1) STROMKABEL: Sicherstellen, dass das Stromkabel intakt ist und nicht beschädigt wurde. (2) DIGITALANSCHLUSS OPTIKKABEL (AUSGANG) (3) DIGITALANSCHLUSS KOAXIALKABEL (AUSGANG) (4) ANALOGANSCHLUSS AUDIO (AUSGÄNGE): Zum Anschluss der Verstärke- reingänge. FERNBEDIENUNG CD-PLAYER (1) AUSWURFTASTE: Zum Öffnen und Schließen des CD - Fachs. (2) PLAY/PAUSE TASTE: Einmal drücken, um eine CD abzuspielen, erneut drücken, um an der betreffenden Stelle anzuhalten (Pause), ein weiteres Mal drücken, um die CD weiter zu spielen. (3) STOPP: Taste. Zum Anhalten der CD. (4) WIEDERHOLUNGSTASTE: 1 Mal drüc- ken, um 1 Song zu wiederholen, 2 Mal drücken, um alle Songs zu wiederholen.

(5/6)TRACKS AUF AUDIO-CD ÜBERSPRIN-

GEN: I<< oder >>I drücken, um die näch- sten bzw. vorhergehende Songnummer einzustellen. (7) SCHNELL VOR: Drücken, um innerhalb des Songs schnell vorwärts zu suchen. Diese Taste erneut drücken oder die PLAY Taste drücken, um wieder normal abzu- spielen. (8) SCHNELL ZURÜCK: Drücken, um inne- rhalb des Songs schnell zurück zu suchen. Diese Taste erneut drücken oder die PLAY Taste drücken, um wieder normal abzu- spielen. (9) RANDOM TASTE: Einmal drücken, um die Songs der CD in zufälliger Reihenfol- ge abzuspielen. Taste erneut drücken, um die CD wieder normal abzuspielen. (10) INTRO: Einmal drücken, um die INTRO-Funktion zu starten. Es werden immer 10 Sekunden eines Songs abgespielt, dann springt das Gerät auf den nächsten Song. Taste erneut drücken, um die CD wieder normal abzuspielen. Bereich für CD – Player BedienungDEUTSCH

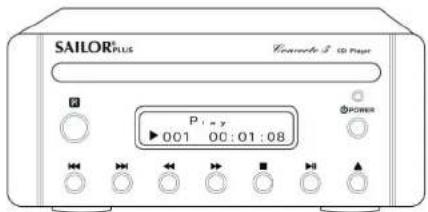

DISPLAYANZEIGEN FÜR CD-PLAYER

1) Anzeige Abspielmodus:

P l a y: Normales Abspielen R a n d o m P l a y: Abspielen in zufälliger Reihenfolge I n t r o: Abspielen von Intros R e p e a t O n e: einen Song wiederholen R e p e a t A l l: Alle Songs wiederholen

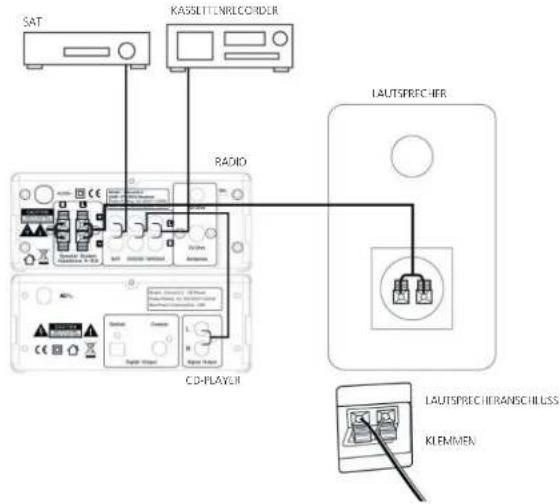

Beim Anhalten (CD) Anzahl der Tracks insgesamt Beim Anhalten (MP3) Anzahl der Tracks insgesamt.Die maximale Anzahl ist 255, wenn die Disk mehr als 255 Songs enthält, kann die Anzahl nicht korrekt angezeigt werden. ANSCHLÜSSE Vor dem Anschließen der verschiedenen Elemente sicherstellen, dass der Stecker nicht in der Netzsteckdose steckt und dass die Lautstärke auf Minimum steht. Vor dem Anschließen des Geräts alle anderen Geräte, die angeschlossen werden müssen, aus- schalten. KASSETTENRECORDERCD-PLAYERRADIO SAT LAUTSPRECHERLAUTSPRECHERANSCHLUSSKLEMMENDEUTSCH

PLUS CONCERTO 5 FEHLERSUCHE Fehlersuche Verstärker

PROBLEM MÖGLICHE URSACHEN

Gerät schaltet nicht ein

• Stromanschlussleiste nicht eingeschaltet oder defekt.

• Stecker sitzt nicht richtig in der Steckdose.

• Interne Sicherungen durchgebrannt; in diesem Fall von ei- nem Fachtechniker auswechseln lassen.

• Stromkabel beschädigt, sofort von einem Fachtechniker auswechseln lassen. Kein Ton • Gerät ist nicht eingeschaltet.

• Lautsprecher nicht im Funktionsmenü aktiviert.

• Lautstärke zu niedrig eingestellt.

• Lautsprecherkabel nicht angeschlossen.

• Kein Audiogerät angeschlossen bzw. defektes Audioge- rät.

• Falsche Audioquelle an der Bedienfront eingestellt. Ein Kanal überträgt keinen Ton

• Balance falsch reguliert.

• Eingangskabel Audio falsch angeschlossen oder defekt.

• Lautsprecherkabel falsch angeschlossen oder defekt.

• Lautsprecher defekt. Lautes Summen oder Brausen

• Eingangskabel Audio falsch angeschlossen oder defekt.

• Kassettenrecorder oder TV zu nahe am Verstärker. Bässe schwach, Stereoton gestört

• Lautsprecheranschlüsse falsch, Plus- und Minusklemmen sowohl am Verstärker, als auch an den Lautsprechern prüfen. Ton verzerrt • Ausgefranste Kabel an Lautsprecherklemmen.

• Bässe und hohe Töne falsch eingestellt.

• Lautstärke zu hoch eingestellt. Schalter Audioquelle funktioniert nicht

• Störung im Gerät. Fachtechniker einschalten. Fehlersuche DAB-Radio

PROBLEM MÖGLICHE URSACHEN

Schwacher DAB-Si- gnalempfang

• Antenne nicht in der Nähe von Computern, Fernsehge- räten und anderen Kabeln aufstellen. Fernbedienung funktioniert nicht

• Prüfen, dass die Batterie richtig eingelegt ist.

• Leere Batterien auswechseln. Kein Ton • Verstärker falsch angeschlossen.

• Lautsprecher sind nicht an den Verstärker angeschlossen.

• Stromversorgung des Geräts oder angeschlossener Ver- stärker nicht eingeschaltet.

• Prüfen, ob das Radio DAB-Sender erfasst. “Signal N/A” oder Service N/A” erscheint am Display

• Prüfen, dass die Antenne angeschlossen ist.

• Sicherstellen, dass Ihr Wohngebiet DAB-Empfang hat. Kein Empfang der Sekundärsender

• Zum Zeitpunkt der Erstellung dieses Handbuchs stehen nicht viel Sekundärsender zur Verfügung, dies wird sich mit zunehmender Verbreitung von DAB-Sendern verbes- sern. Wenn ein Sekundärsender verfügbar ist, erscheint das Symbol neben dem Namen des Senders. Keine Anzeige am Display oder Anzei- ge “Service N/A”

• Dies kann passieren, wenn der Sender den Namen ändert oder löscht, während Sie den Sender hören. Das Radio versucht, den Sender erneut einzustellen. Oder aber Sie befolgen die Anweisungen für automatische Sendersuche auf S. 10. “Signal N/A” oder Service N/A” erscheint am Display

• Prüfen, dass die Antenne angeschlossen ist.

• Sicherstellen, dass Ihr Wohngebiet DAB-Empfang hat. Gurgelgeräusche bei manchen Sendern

• DAB-Radios bieten, wie andere digitale Geräte, gute Tonwiedergabe auch bei schwachem Signalempfang. Trotzdem kann ein “Gurgeln” zu hören sein, wenn der Empfang zu schwach ist. Versuchen Sie, die Antenne an- ders auszurichten, um den Signalempfang zu verbessern. Sender oder Service wird nicht empfan- gen, wenn eine Fa- voritensender-Taste gedrückt wird.

• Sender oder Service ist nicht als Favoritensender gespei- chert.

• Ein anderer Sender bzw. Service ist gespeichert.

• Sender oder Service erneut speichern.DEUTSCH

Gerät schaltet nicht ein

• Stromanschlussleiste nicht eingeschaltet oder defekt.

• Stecker sitzt nicht richtig in der Steckdose.

• Sicherungen im Stecker durchgebrannt.

• Interne Sicherungen durchgebrannt; in diesem Fall von einem Fachtechniker auswechseln lassen.

• Stromkabel beschädigt, sofort von einem Fachtechniker auswechseln lassen.

• Gerät ist nicht eingeschaltet. Kein Ton • Verstärker falsch eingestellt.

• Signalkabel zwischen CD-Player und Verstärker falsch angeschlossen.

• Keine CD im CD-Fach. CD wird nicht geladen

• Prüfen, dass die CD mit dem Etikett nach oben liegt.

• Prüfern, dass die CD sauber und nicht beschädigt ist. CD springt • Prüfen, dass die CD nicht zerkratzt, schmutzig oder beschädigt ist.

• Sicherstellen, dass der CD-Player Betrieb richtig eingestellt ist. Lautes Summen oder Brausen

• Eingangskabel Audio falsch angeschlossen oder defekt

• Audiokabel und Stromkabel zusammen verlegt und verheddert. SPEZIFIKATIONEN Spezifikationen Radio Anschlüsse (Eingänge): 3 Stereo-Buchsen (Empfindlichkeit: 280mV) Tonregulierung Bässe: -14dB bis +14dB , +/- 2dB Hohe Töne: -14dB bis +14dB, +/-2 dB Leistung RMS 20W X 2 @ 8 Ohm, THD 10% S/N Verhältnis (A): >80dB Harmonische Verzerrung: < 0.2% @ 1KHz, 1W Frequenzantwort: 20Hz - 25KHz DAB/FM Radio Frequenzbereich DAB BAND III 174.928 – 239.200MHz FM 87.5-108MHz Allgemein Speisung: AC 230V ~ 50Hz Max. Verbrauch: 100W Spezifikationen CD-Player Tonausgabe: 1.8V +/- 2dB @ 1KHz 0dB S/N Verhältnis (A): >80dB Speisung: AC100 - 230V ~ 50Hz Max. Verbrauch: 20WattFRANÇAIS
