SA222 - Radio SAILOR - Kostenlose Bedienungsanleitung

Produkttyp	Digitalradio DAB+ / FM
Marke	Sailor
Modell	SA222
Abmessungen (L x H x T)	995 x 156 x 108 mm
Gewicht	400 g
Stromversorgung	Netzadapter 5 V DC / 1000 mA (100-240 V AC) oder 4 AA-Batterien (nicht enthalten)
Ausgangsleistung	1,5 W
DAB-Empfang	Band III (174,928 – 239,200 MHz)
FM-Empfang	87,5 – 108 MHz
Anzahl der Senderspeicher	20 Sender (10 DAB + 10 FM)
Hauptfunktionen	Automatischer und vollständiger Scan, manuelle Abstimmung, Equalizer (Jazz, Rock, Pop, Classic, Flat), Alarm, Schlummer, Uhreinstellung, Informationsanzeige (DLS, Frequenz, Bitrate)
Aux-Eingang	3,5-mm-Klinkenstecker (Aux In)
Audioausgang	3,5-mm-Kopfhöreranschluss
Reinigung und Pflege	Mit einem weichen, fusselfreien oder leicht feuchten Tuch reinigen. Nicht direktem Sonnenlicht, Feuchtigkeit, Staub oder Vibrationen aussetzen. Betriebstemperatur: 5-40 °C.
Sicherheit	Nur den mitgelieferten Adapter verwenden. Das Gerät nicht öffnen. Eindringen von Flüssigkeit vermeiden. Die WEEE-Recyclinghinweise beachten.
Ersatzteile und Reparierbarkeit	Nicht in der Anleitung angegeben – für Reparaturen wenden Sie sich an den Sailor-Kundendienst.
Allgemeine Informationen	Bedienungsanleitung und Bedienungsanleitung kostenlos zum Download verfügbar. Kompatibel mit DAB- und FM-Sendern.

Häufig gestellte Fragen - SA222 SAILOR

Wie schalte ich das Radio ein?

Drücken Sie lange die Taste ON/OFF. Auf dem Bildschirm wird eine Begrüßungsmeldung angezeigt und anschließend ein Stationsscan gestartet.

Wie stelle ich den Alarm ein?

Halten Sie die Taste MENU/INFO gedrückt, wählen Sie mit den UP/DOWN-Tasten Alarmeinstellung und bestätigen Sie mit ENTER. Befolgen Sie die Anweisungen, um Uhrzeit und Tage einzustellen.

Wie speichere ich einen Sender als Preset?

Drücken Sie kurz PRESET, wählen Sie mit UP/DOWN den Speicherplatz und halten Sie ENTER gedrückt, bis 'Gespeichert' angezeigt wird.

Wie wechsle ich zwischen DAB und FM?

Drücken Sie kurz die Taste ON/OFF (oder je nach Modell die DAB/FM-Taste), um zwischen den beiden Modi umzuschalten.

Was tun, wenn das Radio keinen Sender empfängt?

Überprüfen Sie die Antenne (vollständig ausklappen), starten Sie einen automatischen Scan durch kurzes Drücken von BACK/SCAN oder einen vollständigen Scan durch langes Drücken. Stellen Sie sicher, dass Sie sich in einem abgedeckten Gebiet befinden.

Wie stelle ich den Equalizer ein?

Halten Sie MENU/INFO gedrückt, wählen Sie mit UP/DOWN Setting EG, bestätigen Sie mit ENTER und wählen Sie dann zwischen Flat, Jazz, Rock, Pop, Classic.

Wie schalte ich das Radio in den Schlummermodus?

Halten Sie MENU/INFO gedrückt, wählen Sie Setting Schlummer, stellen Sie die Dauer (Sleep) mit UP/DOWN ein und bestätigen Sie mit ENTER.

Wie setze ich das Radio zurück?

Halten Sie MENU/INFO gedrückt, wählen Sie System Reset, drücken Sie dann ENTER zur Bestätigung. Das Radio startet neu und führt einen vollständigen Scan durch.

Das Radio schaltet sich nicht ein, was tun?

Überprüfen Sie, ob der Netzadapter richtig angeschlossen ist und die Batterien (falls verwendet) korrekt eingelegt sind. Verwenden Sie nur den mitgelieferten 5V DC 1000mA-Adapter.

Wie reinige ich das Radio?

Verwenden Sie ein weiches, trockenes oder leicht feuchtes Tuch. Verwenden Sie keine Chemikalien. Vermeiden Sie Feuchtigkeit und direkte Sonneneinstrahlung.

BEDIENUNGSANLEITUNG SA222 SAILOR

Bitte lesen Sie diese Beschreibung sorgfältig durch und heben Sie sie für spätere Informationen auf.

MANUEL D'UTILISATION

WICHTIG 3
SO GEHT'S LOS 3
BEDIENELEMENTE 4
WEITERE FUNKTIONEN 5
REINIGUNG UND PFLEGE 7
TECHNISCHE DATEN 7
FEHLERSUCHE 8

SOMMAIRE

IMPORTANT....9
DÉMARRAGE 9
COMMANDES 10
AUTRES FONCTIONS 11
NETTOYAGE ET ENTRETIEN 13
SPÉCIFICATIONS 13
SOLUTION DES PANNES 14

INDICE

IMPORTANTE 15
PER INIZIARE 15
COMANDI 16
ALTRE FUNZIONI 17
PULIZIA E MANUTENZIONE 19
SPECIFICHE 19
RISOLUZIONE DEI PROBLEMI 20

CONTENTS

IMPORTANT......21
GETTING STARTED 21
CONTROLS 22
OTHER FUNCTIONS 23
CLEANING AND MAINTENANCE 25
SPECIFICATION 25
TROUBLESHOOTING 26

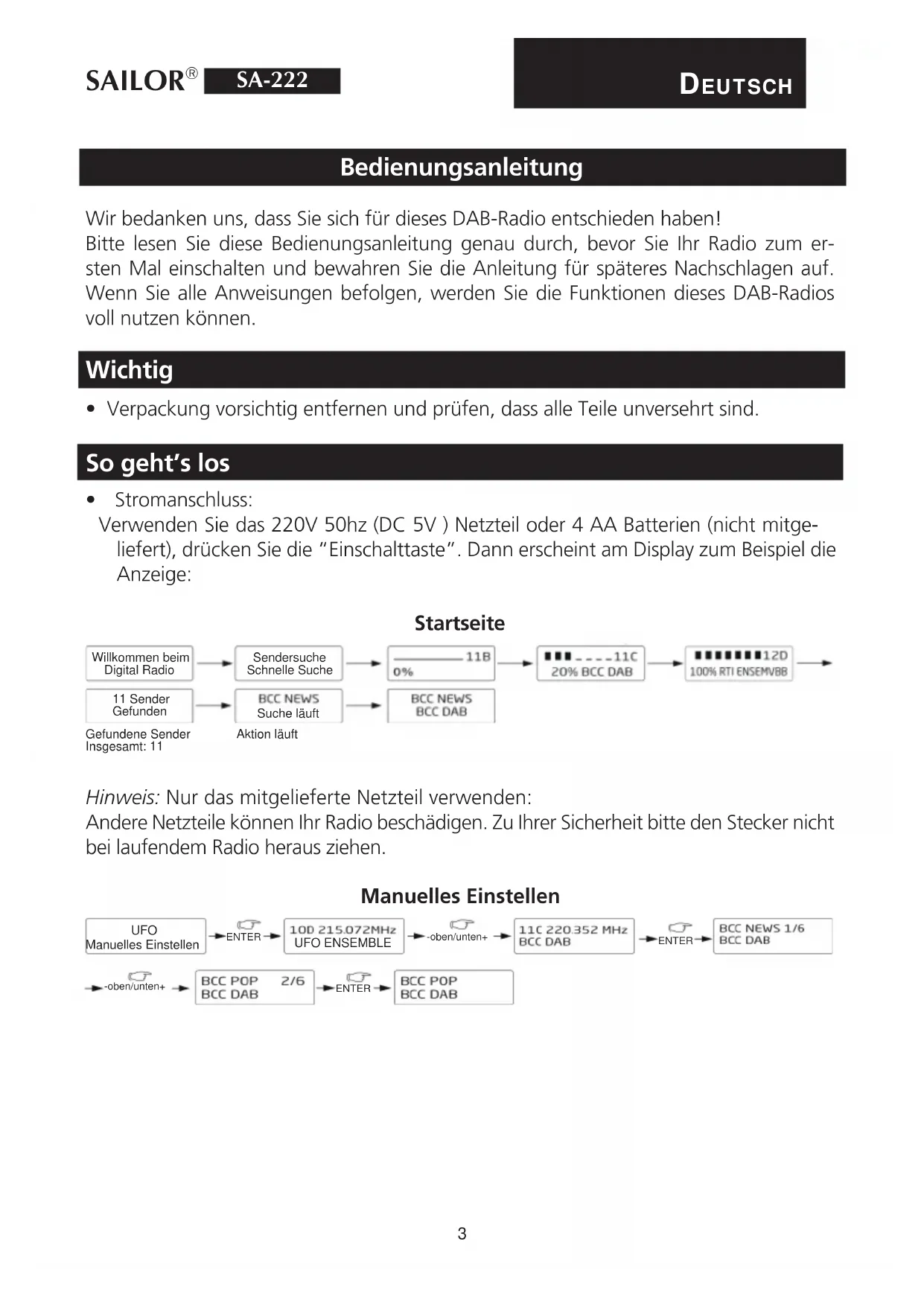

Bedienungsanleitung

Wir bedanken uns, dass Sie sich für dieses DAB-Radio entschieden haben!

Bitte lesen Sie diese Bedienungsanleitung genau durch, bevor Sie Ihr Radio zum ersten Mal einschalten und bewahren Sie die Anleitung für späteres Nachschlagen auf. Wenn Sie alle Anweisungen befolgen, werden Sie die Funktionen dieses DAB-Radios voll nutzen können.

Wichtig

- Verpackung vorsichtig entfernen und prüfen, dass alle Teile unversehrt sind.

So geht's los

• Stromanschluss:

Verwenden Sie das 220V 50hz (DC 5V) Netzteil oder 4 AA Batterien (nicht mitgeliefert), drücken Sie die "Einschalttaste". Dann erscheint am Display zum Beispiel die Anzeige:

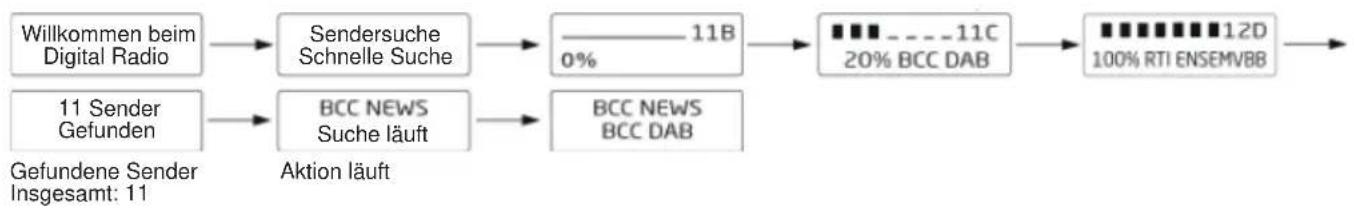

Startseite

Hinweis: Nur das mitgelieferte Netzteil verwenden:

Andere Netzteile können Ihr Radio beschädigen. Zu Ihrer Sicherheit bitte den Stecker nicht bei laufendem Radio heraus ziehen.

Manuelles Einstellen


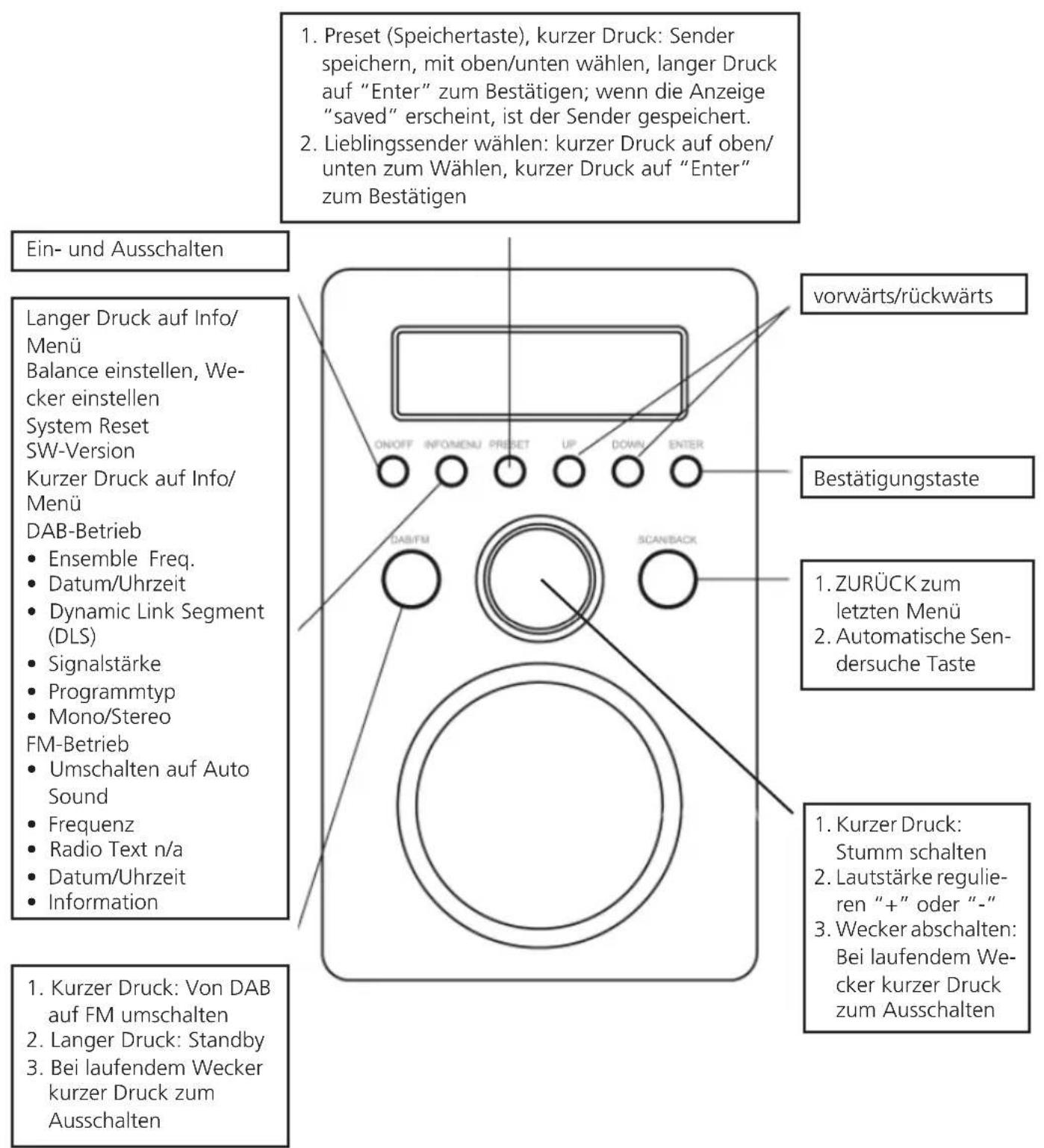

Bedienelemente

1. Preset (Speichertaste), kurzer Druck: Sender speichern, mit oben/unten wählen, langer Druck auf "Enter" zum Bestätigen; wenn die Anzeige "saved" erscheint, ist der Sender gespeichert. 2. Lieblingssender wählen: kurzer Druck auf oben/ unten zum Wählen, kurzer Druck auf "Enter" zum Bestätigen Ein- und Ausschalten Langer Druck auf Info/ Menü Balance einstellen, Wecker einstellen System Reset SW-Version Kurzer Druck auf Info/ Menü DAB-Betrieb • Ensemble Freq. • Datum/Uhrzeit • Dynamic Link Segment (DLS) • Signalstärke • Programmtyp • Mono/Stereo FM-Betrieb • Umschalten auf Auto Sound • Frequenz • Radio Text n/a • Datum/Uhrzeit • Information vorwärts/rückwärts Bestätigungstaste 1. ZURÜCK zum letzten Menü 2. Automatische Sendersuche Taste 1. Kurzer Druck: Stumm schalten 2. Lautstärke regulieren "+" oder "-"- 3. Wecker abschalten: Bei laufendem Wecker kurzer Druck zum Ausschalten 1. Kurzer Druck: Von DAB auf FM umschalten 2. Langer Druck: Standby 3. Bei laufendem Wecker kurzer Druck zum Ausschalten

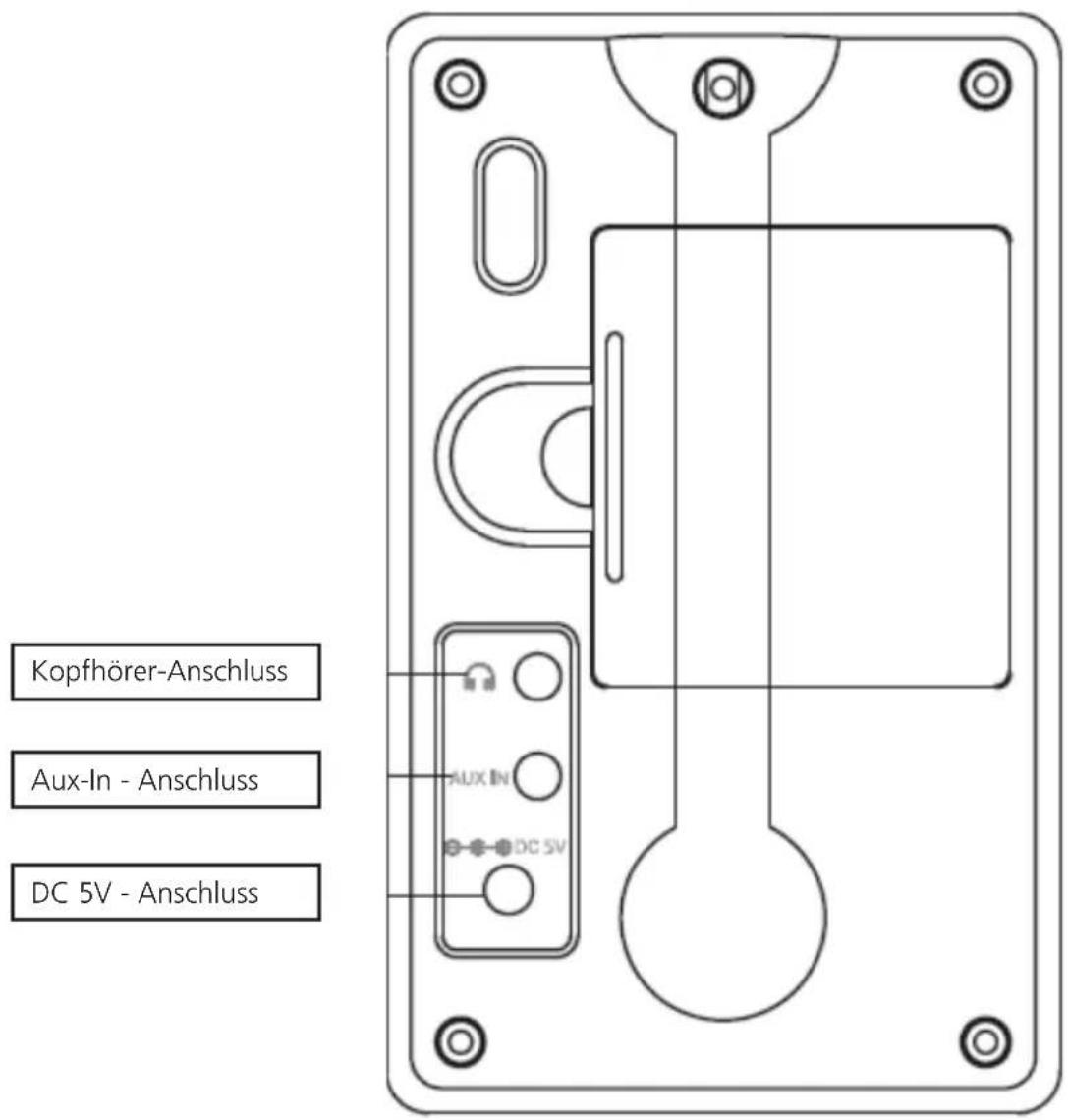

Kopfhörer-Anschluss Aux-In - Anschluss DC 5V - Anschluss

Hinweis:
Kurzer Druck: drücken und loslassen, um die Funktion zu aktivieren
Langer Druck: Taste gedrückt halten, bis die Funktion aktiv ist

Weitere Funktionen

    G["2. UHR EINSTELLEN"] --> H["ENTER"]
    H --> I["Uhrzeit aktualisieren Automatisch oder Manuell Mit oben/unten wählen"]
    I --> J["Uhrzeit aktualisieren Manuell aktualisieren"]
    J --> K["ENTER"]
    K --> L["ENTER"]

    M["UHR EINSTELLEN 01-01-2010 Mit oben/unten wählen + mit ENTER bestätigen"] --> N["ENTER"]
    N --> O["UHR EINSTELLEN 00:00 Mit oben/unten wählen + mit ENTER bestätigen"]
    O --> P["ENTERENTER"]

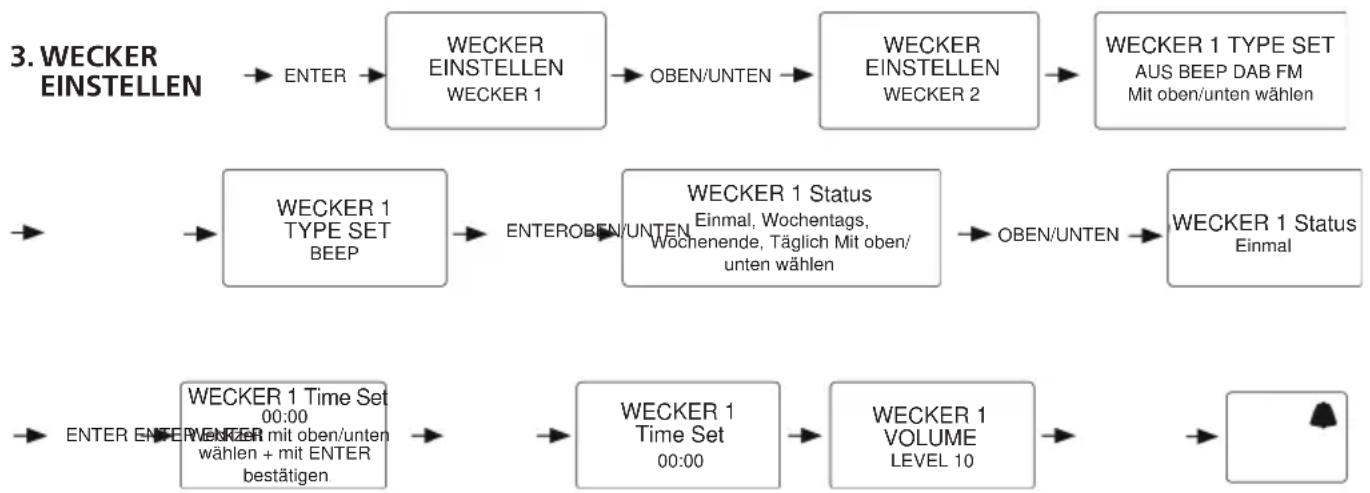


Lautstärke mit oben/unten regulieren, die Einstellung gilt für Wecker 2 wie für Wecker 1.

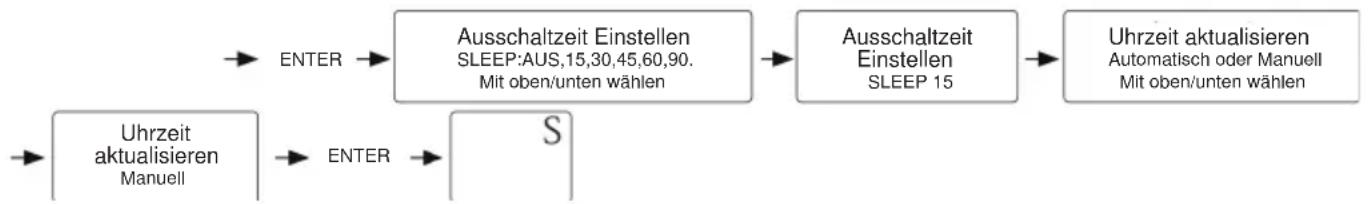

4. AUSSCHALTZEIT EINSTELLEN

5. INFORMATIONSANZEIGEN AM DISPLAY

zum Beispiel:

Anzeigen


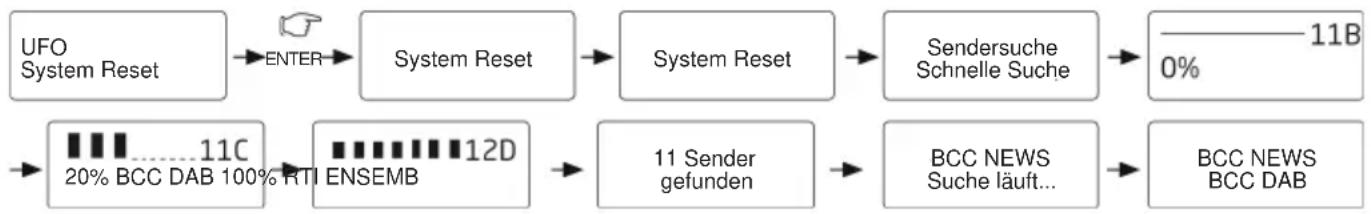

6. SYSTEM RESET

Mit dem System-Reset werden wieder die werkseitigen Standardeinstellungen aktiv und die DAB-Sender werden erneut abgetastet, Enter drücken, am Display erscheint daraufhin:

System Reset


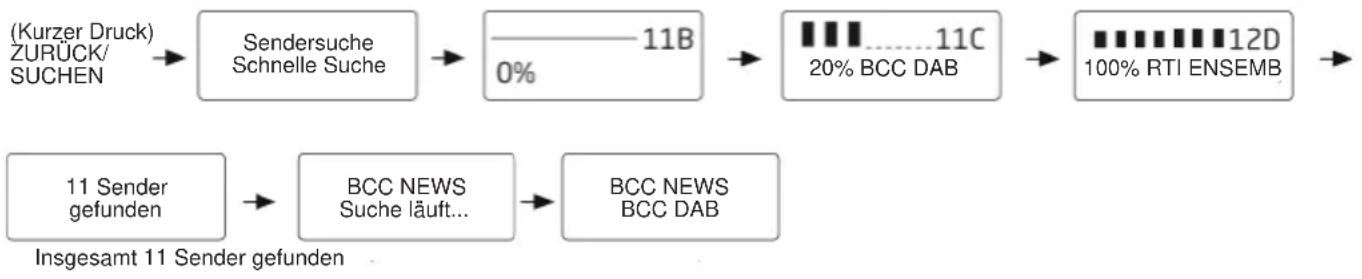

7. AUTOMATISCHE SENDERSUCHE

A. Automatische Sendersuche


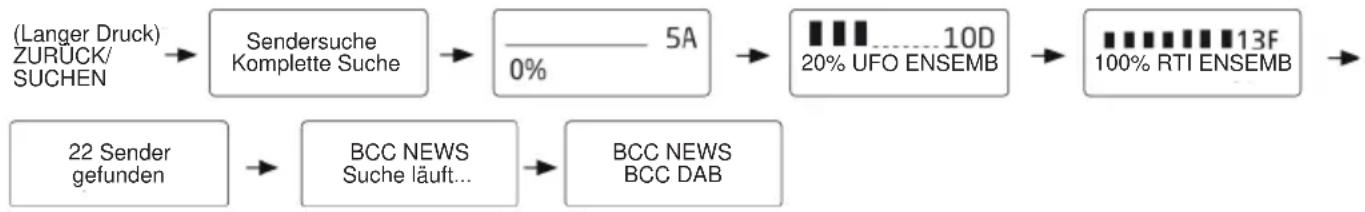

B. Komplette Sendersuche


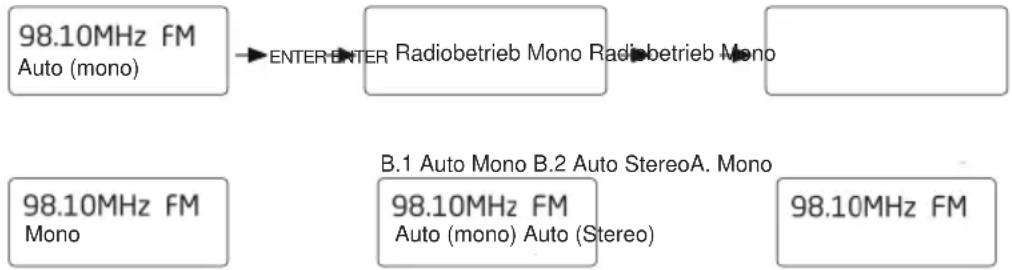

8. FM-RADIOBETRIEB

A. Mono Auto Mono/Stereo

9. SW-VERSION: Softwareversion prüfen

Reinigung und Pflege

• Gehäuse mit einem weichen. ggf. leicht angefeuchteten glatten Tuch reinigen.
• Gerät nicht direkter Sonneneinstrahlung, Feuchtigkeit, Staub, starken Vibrationen und extremen Temperaturen aussetzen, um die Funktion nicht zu beeinträchtigen.
  • Empfohlene Betriebstemperatur 5-40°C
• Um Schäden vorzubeugen darauf achten, dass das Gerät nicht mit Flüssigkeiten in Berührung kommt, auch nicht mit Regenwasser.

Technische Daten

BANDIII: BANDIII DAB(174.928--239.200MHZ)

FM: 87.5 MHz bis 108MHz

Speicherkapazität: 20 Radiosender (10 DAB/10FM)

Ausgangsleistung: 1.5W

Stromanschluss: 5VDC 1000mA

Abmessungen (BxHxT): 955 x 156 x 108 mm

Gewicht: 400g

Netzteil: 100V - 240V AC 50-60 HZ

Ausgangsleistung: 5.0V DC 1000mA

Fehlersuche

Gerät schaltet nicht ein

a. Sicherstellen, dass die Einschalttaste gedrückt ist oder prüfen, dass die Batterien in Ordnung sind
b. Prüfen, dass das Netzteil in Ordnung ist, bitte das mitgelieferte Netzteil verwenden (DC 5V 1000mA)

Kein Ton

a. Lautstärkeregulierung prüfen.
b. Prüfen, ob die Stummschaltfunktion aktiv ist

Schlechter Signalempfang

a. Antenne justieren, um den Empfang zu optimieren
b. Richtige Frequenz des Radiosenders einschalten

Funktionsstörungen

- Wenn Funktionsstörungen nicht wie oben beschrieben behoben werden können, schalten Sie das Gerät zwei Minuten lang aus, ziehen Sie den Stecker. Stecker wieder einstecken und versuchen, das Gerät erneut einzuschalten.

Das Material, aus denen die Geräteteile und die elektronischen Komponenten bestehen, kann gesundheits- und umweltschädlich sein. Deshalb sind nicht mehr funktionsfähige Geräte (einschließlich elektrische und elektronische Teile) ordnungsgemäß zu entsorgen.

Elektrische und elektronische Geräte sind mit dem unten abgebildeten Symbol gekennzeichnet. Dieses Symbol bedeutet, dass die Geräte nicht als normaler Hausmüll entsorgt werden dürfen, sondern separat an entsprechende Sammelstellen zu bringen sind.

In jeder Stadt gibt es Sammel- und Recycling-Stellen, an denen alte elektrische und elektronische Geräte kostenlos abgegeben werden können, bzw. sie werden vom Entsorgungsunternehmen zu Hause abgeholt.

Weitere Informationen erhalten Sie bei den entsprechenden Behörden Ihrer Gemeinde.
