T22250 - Autoradio Ultimate - Kostenlose Bedienungsanleitung

Produkttyp	Auto-Audio-Verstärker Klasse AB
Modell	T2-2250 (T22250)
Marke	Ultimate
RMS-Ausgangsleistung (4 Ohm)	55 W x 2
RMS-Ausgangsleistung (2 Ohm)	80 W x 2
Max. Ausgangsleistung (4 Ohm)	140 W x 2
Brückenausgangsleistung (4 Ohm)	160 W x 1
Klirrfaktor (THD)	0,05 %
Signal-Rausch-Verhältnis	91 dB
Frequenzgang	10 Hz - 110 kHz
Minimale Lautsprecherimpedanz	2 Ohm
Dämpfungsfaktor	220 @ 4 Ohm
Eingangsempfindlichkeit (Niederpegel)	300 mV - 8 V
Hochpegeleingang	Variabel bis 10 V
Stromversorgung	12 V (Batterie)
Empfohlene Sicherung	25 A
Integrierte Filter	Tiefpassfilter (LPF), Hochpassfilter (HPF), Vollbereich (FULL) variabel 40-200 Hz / 40-400 Hz
Bassanhebung	0-18 dB bei 45 Hz (umschaltbar 12 dB)
Schutzfunktionen	Kurzschluss, Überlastung, thermisch (LED rot = Betrieb, blau = Fehler)
Anschlüsse	Vergoldete RCA, vergoldete Klemmen für Strom und Lautsprecher
Abmessungen (B x T x H)	23 cm x 30 cm x 5 cm
Geschätztes Gewicht	2,5 kg

Häufig gestellte Fragen - T22250 Ultimate

Wie installiere ich den Ultimate T22250 Verstärker richtig?

Sorger Sie für gute Belüftung, montieren Sie den Verstärker nicht verkehrt herum. Verwenden Sie ein Stromkabel der Stärke 8 oder dicker, verbinden Sie es direkt mit der Batterie und einer Sicherung innerhalb von 45 cm von der Batterie. Das Massekabel sollte kurz sein und an einer blanken Metallfläche befestigt werden. Schließen Sie das Fernbedienungskabel (REM) an den Triggerausgang des Radios oder an eine geschaltete +12V-Quelle an.

Welches Kabel sollte ich für Strom und Lautsprecher verwenden?

Für die Stromversorgung verwenden Sie ein Kabel der Stärke 8 (mindestens). Für die Lautsprecher reicht ein Kabel der Stärke 18. Die RCA-Verbindungen sollten von guter Qualität sein, um Rauschen zu vermeiden. Für den Hochpegeleingang verwenden Sie normales Lautsprecherkabel.

Wie stelle ich die Verstärkung (Eingangsempfindlichkeit) ein?

Beginnen Sie mit der Verstärkung auf 8 V (Minimum). Stellen Sie die Lautstärke des Radios auf 75 % des Maximums. Erhöhen Sie langsam die Verstärkung, bis Sie Verzerrungen hören, und reduzieren Sie sie dann eine Stufe zurück. Die Verstärkung ist keine Lautstärke: Sie passt den Verstärker an die Quelle an.

Was bedeutet die blaue LED am Verstärker?

Die blaue LED zeigt einen Fehler an: Kurzschluss, Überlastung oder Überhitzung. Schalten Sie das System aus und beheben Sie die Ursache (zu niedrige Impedanz, unzureichende Belüftung usw.), bevor Sie es wieder einschalten.

Wie schließe ich den Verstärker an ein originales Autoradio (OEM) ohne RCA-Ausgänge an?

Verwenden Sie den Hochpegeleingang des Verstärkers. Schließen Sie die Lautsprecherkabel der vorderen (oder hinteren) Kanäle an den Hochpegeleingangsstecker (L+/L- und R+/R-) an. Die Verstärkung muss dann angepasst werden, um einen klaren Klang zu erhalten.

Wie konfiguriere ich den Tiefpassfilter (LPF) und Hochpassfilter (HPF)?

Der Schalter ermöglicht die Auswahl von LPF (Bässe), FULL (Vollbereich) oder HPF (Höhen). Passen Sie die Trennfrequenz an: Für einen Subwoofer verwenden Sie LPF von 40-200 Hz; für Breitbandlautsprecher verwenden Sie HPF von 40-400 Hz. Die Einstellung hängt von Ihren Lautsprechern ab.

Wie verwende ich die Bassanhebungsfunktion (Bass Boost)?

Der variable Regler erhöht die Frequenzen um 45 Hz von 0 bis 18 dB. Verwenden Sie ihn mäßig, um Verzerrungen oder Schäden an den Lautsprechern zu vermeiden. Ein Schalter aktiviert eine feste Anhebung von 12 dB (bei einigen T2-Modellen).

Was tun, wenn der Verstärker übermäßig heiß wird oder sich abschaltet?

Überprüfen Sie die Belüftung: Der Verstärker darf nicht verkehrt herum montiert sein. Stellen Sie sicher, dass die Lautsprecherimpedanz mindestens 2 Ohm pro Kanal beträgt. Reduzieren Sie die Verstärkung oder Lautstärke. Wenn das Problem weiterhin besteht, liegt möglicherweise ein Kurzschluss oder ein Verkabelungsfehler vor.

Wie schließe ich mehrere Verstärker an?

Verwenden Sie den Niederpegelausgang (RCA) des ersten Verstärkers, um den zweiten zu speisen. Dieses Signal ist vollbandig (ungefiltert). Die Filtereinstellungen müssen an jedem Verstärker je nach angeschlossenen Lautsprechern vorgenommen werden.

Welche Vorsichtsmaßnahmen sollte ich treffen, um Schäden am Verstärker zu vermeiden?

Halten Sie die minimale Impedanz (2 Ohm) ein. Installieren Sie eine geeignete Sicherung in der Nähe der Batterie. Sorgen Sie für eine gute Erdung. Drehen Sie Verstärkung oder Bass-Boost nicht voll auf. Verwenden Sie ein angemessenes Belüftungssystem und decken Sie den Verstärker nicht ab.

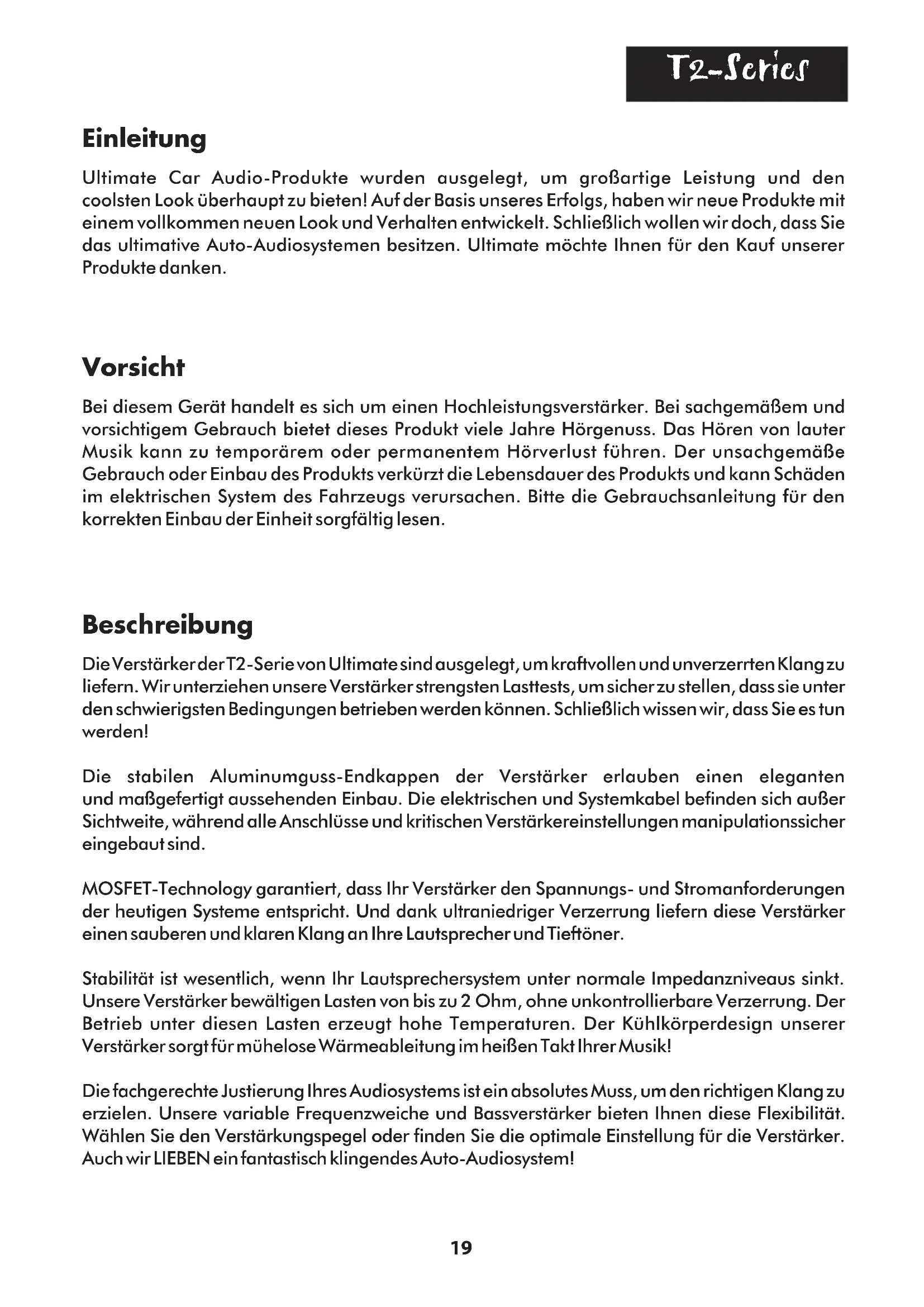

BEDIENUNGSANLEITUNG T22250 Ultimate

Ultimate Car Audio-Produkte wurden ausgelegt, um großartige Leistung und den coolsten Look überhaupt zu bieten! Auf der Basis unseres Erfolgs, haben wir neue Produkte mit einem vollkommen neuen Look und Verhalten entwickelt. Schlieblich wollen wir doch, dass Sie das ultimative Auto-Audiosystemen besitzen. Ultimate möchte Ohnen für den Kauf unserer Produkte danken.

Vorsicht

Bei diesen Gerät handelt es sich um einen Hochleistungsverträger. Bei sachgemäßem und vorsichtigem Gebrauch bietet these Produkt wie Jahre Hörgenuss. Das Hören von lauter Musik kann zu temporären oder permanentem Hörverlust führen. Der unsachgemäße Gebrauch oder Einbau des Produkts verkürzt die Lebensdauer des Produkts und kann Schäden im elektrischen System des Fahrzeugs verursichen.itte die Gebrauchsanleitung fur den korrekten Einbau der Einheit sorgfältiglesen.

Beschreibung

Die Verstärker der T2-Serie von Ultimate sind ausgelegt, um kraftvollen und unverzerrten Klang zu liefern. Wir unterziehen unsere Verstärker strengsten Lasttests, um safer zu stellen, dass sie unter den schwierigsten Bedingungen betrieben werden können. Schließlich wessen wir, dass Sie es tun werden!

Die stabilen Aluminumguss-Endkappen der Verstärker erlauben einen eleganten und maßgefertigt aussehenden Einbau. Die elektrischen und Systemkabel befinden sich außer Sichte, während alle Anschüsse und kritischen Verstärkereinstellungen manipulationssicher eingebaut sind.

MOSFET-Technology garantiert, dass Ihr Veränderter den Spannings- und Stromanforderungen der heutigen Systeme entspricht. Und dank ultraniedriger Verzerrung liefern diese Veränderk einen sauberen und klaren Klang an ihre Laufsprecher und Tieftöner.

Stabilität ist wesentlich, wenn Ihr Laufsprechersystem unter normale Impedanzniveau aus sinkt. Unsere Veränder bewältigen Lasten von bis zu 2 Ohm, ohne unkontrollierbare Verzerrung. Der Betrieb unter diesen Lasten erzeugt hohe Temperatoren. Der Kühlkeperdesign unserer Veränder sorgt für mühelose Wärmeableitung im bereits Takt ihrer Musik!

Die fachgerechte Justierung Ihres Audiosystems ist ein absolutes Muss, um den richtigen Klang zu erzielen. Unsere variable Frequenzweiche und Bassversteller bieten Ihnen diese Flexibilität. Wahlen Sie den Verstärkungspegel oder finden Sie die optimale Einstellung für die Versteller. Auch wir LIEBEN ein fantastisch klingendes Auto-Audiosystem!

Besonderheiten

Class AB

• AB-Schaltung
  -2 Ohm stabil Veränder
  MOSFET Netzanschluss
• Multikanal-Fähigkeit
  "Ultimate"-Leuchtlogo
• Überstromschutz-Anzeige
  Vergoldete RCA-Anschlisse
  Niedrigpegel-Eingang - variabel bis zu 8 Volt
• Hochpegel-Eingang - variabel bis zu 10 Volt
  Vergoldete Klemmleiste fur Stromeingabe und Lautsprecherausgabe
• Frequenzweichen-Wahlschalter für TPF/Vollbereich/HPF
  Variable Tiefpassfilter-Regelung von 40 bis 200Hz
  Variable Frequenzweichen-Regelung von 40 bis 400Hz
  Variable Bassveränder-Regelung von 0 bis 18dB an 45Hz^2
  Bassversteller-12dB an 45 Hz geschalte3
  Schutzschaltung gegen Kurzschluss, Überlastung und thermische Abschaltung

1Nicht vorhanden an T2-1200, T2-1400

2T2-1200,T2-1400,T2-2100 nur

3T2-2450, T2-5450 nur

Schutz

Dieser Verträger ist mit Schutzschaltkreis gegen Kurzschluß, Überlastung und thermische Abschaltung ausgestattet worden. In einem Funktionszustand glüht die LED "Rot" und zeigt "Energie auf" an. Wenn der Verträger jeder mögliche Störung in ihren Laatsprechem oder in subwoofer's abfragt oder einen Punkt der thermischen Abschaltung erreichen Sie, glüht die LED "Blau". In diesen Fall muß die Energie zum System geschlossen werden, um den Verträger zurück zu einem Funktionszustand zu holen.

Einbau

Ultimate empfeihlt these Product von einem Fachmann einbauen zu lassen. Sollten Sie das Produkt selbst einbauen wollen,itte die Gebrauchsanleitung sorgfaltig lesen und die unten angegebenen Anweisungen genau beachten. Nichtbeachtung kann zu einer Verringerung der Produktleistung, zu vorzeitigen oder sofortigen Betriebsstörungen oder zu Schaden am Wagen oder dessen Inhalt führen.

• Bei der Wahl des Einbauplatzes für den Veränderkürn muss auf ausreichende Belüfung geachtet werden. Die Bereiche unter den Sitzen oder im Kofferraum sind für den Einbau geeignet, solange die Luftströmung nicht beeinträchtigt wird. Den Veränderkürn nicht mit dem oberen Teil nach unten einbauen, da die Hitze nicht richtig abgeleitet werden kann, was zur thermischen Abschaltung oder zum Versagen der Komponenten führen kann.
• Mit einem gewöhnlichen Inbusschluss (3/32) die Sechskantenschraube an der Oberseite des Kuhlkörpers der Hitze. Die Endkappen vom Veränder abziehen, um die Anschlüsse und Einstellungen für den Einbau freizulegen.
• Den Verstärker mit 4 Schrauben - vorzugsweise auf einem Stück Holz - montieren. Wenn der Verstärker in die Karosserie eingeschraubt werden muss, die Brems-, Benzin- oder elektrischen Leitungen überprüfen und sich vom Benzintank fernhalten.
• Ein Netzkabel mit einem mindestens 8-Gauge (8 mm2) Draht direkt von dem positiven Pol ihrer Batterie an den +12V -Anschluss des Verständers leiten. Eine separate Sicherung in einer Entfernung von 46cm von der Batterie anbringen, um das Fahrzeug vor einem möglichchen Kurzschluss zu schützen. Die gesamte Nennleistungen der Verständersicherungen benutzen, um die große der unter der Haube bestehtigten Sicherung zu bestimmten.
• Der Veränder schaltet nur ein, wenn die Zündung betägt wird. Dazu kann ein 18-Gauge Draht an den Trigger-Ausgang der Kopfeinheit angeschlossen werden. Wenn ein Radio vom Original-Ausstattungshersteller benutzt wird, ist dies nicht möglich. In diesen Falle muss eine +12V-Schaltung mit einem Schalter lokalisiert werden.
• Ebenso wichtig ist der Erdungsweg für den positiven Eingang des Verstärkers. In der Karosserie eine Stelle finden, wo das Metall nacht ist, oder das Metall an einer Stelle der Karosserie bloßlegen. Mit dem möglichst kürzesten Draht an den Erdungsanschluss anschließen. Dazu die gleiche Drahtstarke wie für das Netzkabel benutzen. Die Farbe der Karosserie muss bis auf das nachte Metall entfern wirden.
• Wenn ein Niederpegel Ausgangssignal von der Kopfeinheit benutzt wird, ist ein hochwertiges RCA-Kabel erforderlich, um unerwünschte Gerausche zu vermeiden. Dabei vorzugswise das andere Ende des Netzkabels für das RCA benutzen. Anderenfalls konnen unerwünschte Gerausche in das Eingangssignal eingeführt werden, die dann durch die Laatsprecher hörbar sind.
• Wenn ihre Kopfeinheit nicht mit RCA ausgestattet ist, wird der Hochpegel-Eingang des Verstärkers benutzt. Dazu ist es am besten, wenn der Laufsprecher, der dem Verstärker am nachsten ist, angezapft wird. Mit einem gewöhnlichen 18-Gauge Laufsprecherdraht, linke und rechte (positive und negative) Signale anzapfen. Direkt an den Hochpegel-Eingang des Verstärkers anschließen. Um einen unverzerten Klang zu gewährleisten, sind korrekte Verstärkereinstellungen erforderlich.
• Der Einbau Its neu Verstärkers ist jetzt beendet.itte zum Abschnitt,Verstarkereinstellungen" in dieser Gebrauchsanleitung gehen, um den Verstärker sachgemäß fur maximalen Horgenuss zu konfigurieren.

Ultimate

Verständereinstellungen

Be der Verstärkungsregelung (Eingangssensilität) in thisem Verträker handelt es sich nicht um die Lautstärkeregelung. Die Verstärkungsregelung wurde ausgelegt, um verschiedene Quellen korrekt auf den Verträker anzupassen. Sie weist daraufhin, wie viel Signal besteht wird, um maximale Betriebsleistung zu erzielen. Die richtigen Einstellungen gewährleisten den sicheren Betrieb des Verträkers und der Laatsprecher.

• Als erstes den Verstärkungspegel auf die „8-Volt“-Einstellung drehen. Das ist der Mindestpegel, gaz links.
• Dann die Lautstärke in der Kopf Einheit auf 75% maximale Lautstärke drehen. Zum Beispiel: wenn die digitale Lautstärkenregelung bis „50% geht, sollte der „40“-Pegel benutz werden.
  Zum Schluss den Verstärker langsam hochdrehen, bis eine Verzerrung hörbar ist. Dann Denn Verstärker wieder etwas zurückdrehen. Die Eingangssensilität ist jetzt richtig eingestellt.

Frequenzweichen-Regelung

Der Veränderer ist mit einer eingebauten Frequenzweiche oder Filterregelungsystem versehen. Wie diese Einstellungen konfiguriert werden, hangt davon, welche Laufsprecher an den Veränderungen angeschlossen werden sollen. Die Frequenzweichenschaltung besteht aus zwei Hauptinstellungen: 1. Filtertyp; 2. Frenzeinstellung.

Die „Filtertyp“-Schaltung wird mit einem „LPF, FULL, HPF“-Schalter geregelt. Der Tiefpassfilter, LPF, lasst nur Niedrigfrequenz-Information an die Laufsprecher durch. Das Gegenteil wird mit dem Hochpassfilter, HPF, erzielt. Wenn kein Filter erforderlich ist, wird die FULL-Einstellung (Vollbereich) gewählt, wobei alle Frenzen durchgelassen werden.

Einige Laufsprecher erfordern für ihren einwandfrei Betrieb die Auswahl der Frequenzweiche, bis zu der sie spiel. Dazu dienen die „Frequenzeinstellungen". Im TPF-Modus spielen nur die Frenzen bis zur Frequenzweiche und rolten dann sanft ab. Im HPF-Modus sind alle Frenzen über diesen Punkt zu horen, wobei die niedrigeren graduell herausgeltert werden.

Bassverträker

Manchmal wünschen wir etwas mehr Schwung am unteren Ende unseres Systems. Ihr Verstärker verfügt über einen intern Schaltkreis, der Frenzen im Bereich von 45Hz verstärkt. Der Bassverträger solltähnlich wie der Verstärkungsregler behandelt werden. Um den sicheren Betrieb des Verstärkers und der Laufsprecher zu gewährleisten, muss diese Funktion richtig eingestellt werden. Beim Verträken der niederen Frenzen muss die Eingangssensibilität herunter gedreht werden. Anderenfalls kann permanenter Schaden entstehen.

Niederpegel-Ausgang

Als Alternative zu einem zweiten RCA für mehrere Veränderker, bietet der Niederpegel-Ausgang ein Vollbereich-Signal. Fading ist bei dieser Anordnung nicht möglich.

Spezifikationen	T2-2250	T2-2100	T2-2450
RMS-Leistung:
·4 ohms	55x2	100x2	55x4
·2 ohms	80x2	190x2	80x4
Max. Ausgangsleistung:
·4 ohms	140x2	240x2	140x4
·2 ohms	320x2	360x2	200x4
Gebruckt:
·4 ohms	160x1	400x1	160x2
THD:	0.05%	0.05%	0.04%
Rauschabstand:	91db	101db	90db
Frequenzgang:	10-110Khz	10-110Khz	10-110Khz
Loutsprecher Widerstand:	2 ohms	2 ohms	2 ohms
Dampfungsfactor:	220@4 ohms	240@4 ohms	200@4 ohms
Eingangsempfindlichkeit:	300mV - 8V	300mV - 8V	300mV - 8V
Abmessungen:	9''x11 3/4''x2''	9''x18 1/2''x2''	9''x17 5/8''x2''
	23cm x 30cm x 5cm	23cm x 47cm x 5cm	23cm x 45cm x 5cm
Sicherung:	25A	25A x 2	20A x 2

Spezifikationen	T2-5450	T2-1200	T2-1400
RMS-Leistung:
·4 ohms	55x4 + 170x1	200x1	400x1
·2 ohms	85x4 + 240x1	300x1	550x1
Max. Ausgangsleistung:
·4 ohms	140x4 + 300x1	350x1	800x1
·2 ohms	320x4 + 410x1	470x1	1100x1
Gebruckt:
·4 ohms
THD:	0.05%	0.12%	0.04%
Rauschabstand:	96db	97db	97db
Frequenzgang:	10-110Khz	10-200Khz	10-200Khz
Loutsprecher Widerstand:	2 ohms	2 ohms	2 ohms
Dampfungsfactor:	230@4 ohms	180@4 ohms	190@4 ohms
Eingangsempfindlichkeit:	300mV - 8V	300mV - 8V	300mV - 8V
Abmessungen:	9" x 205/8" x 2"	9" x 141/2" x 2"	9" x 181/2" x 2"
	23cm x 52cm x 5cm	23cm x 37cm x 5cm	23cm x 47cm x 5cm
Sicherung:	40A x 2	30A	30A x 2

Diagram

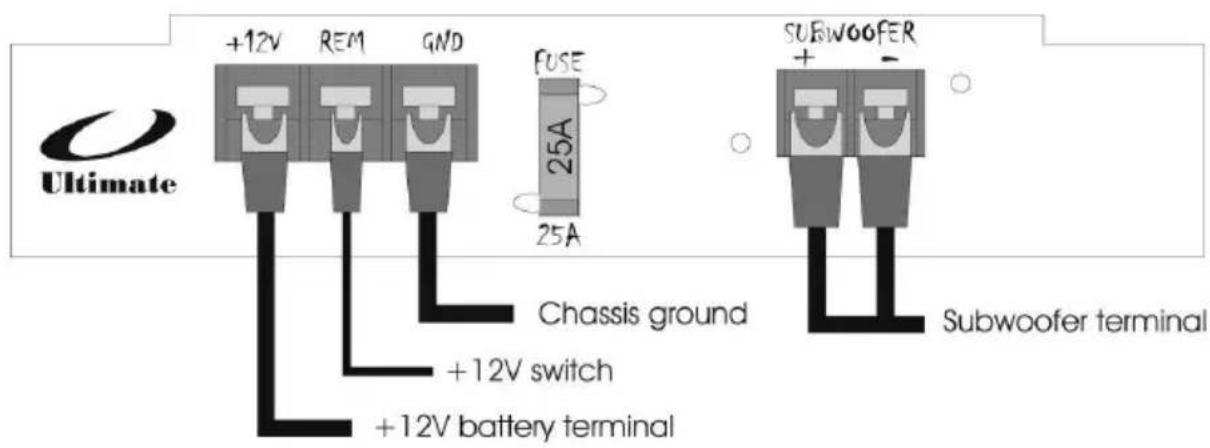

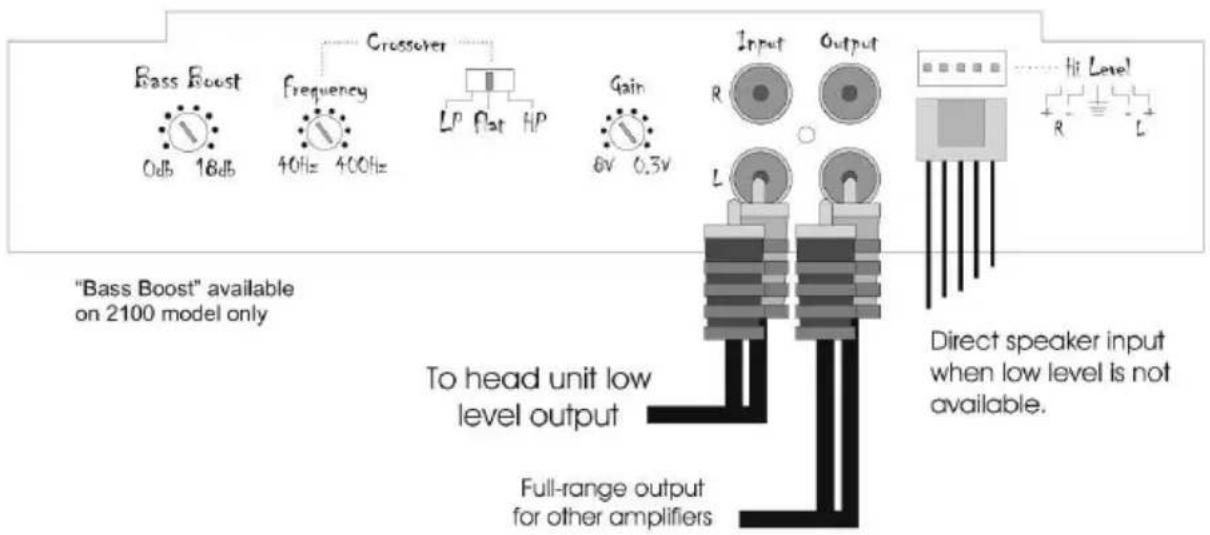

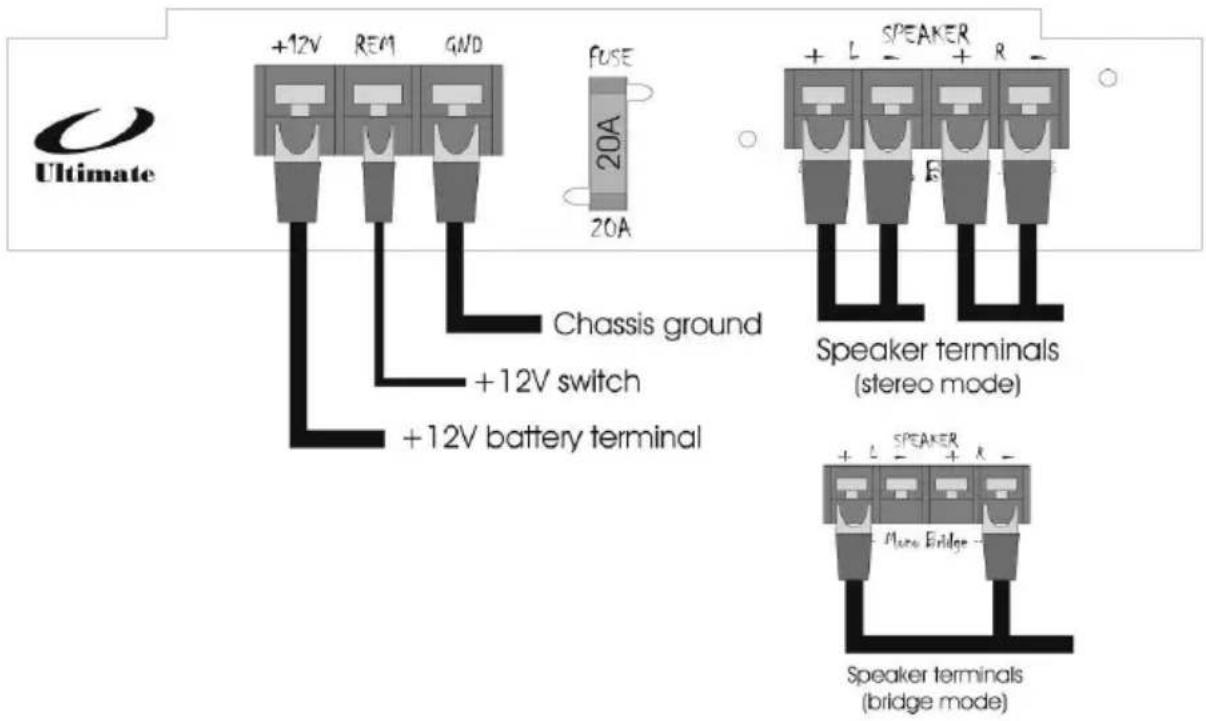

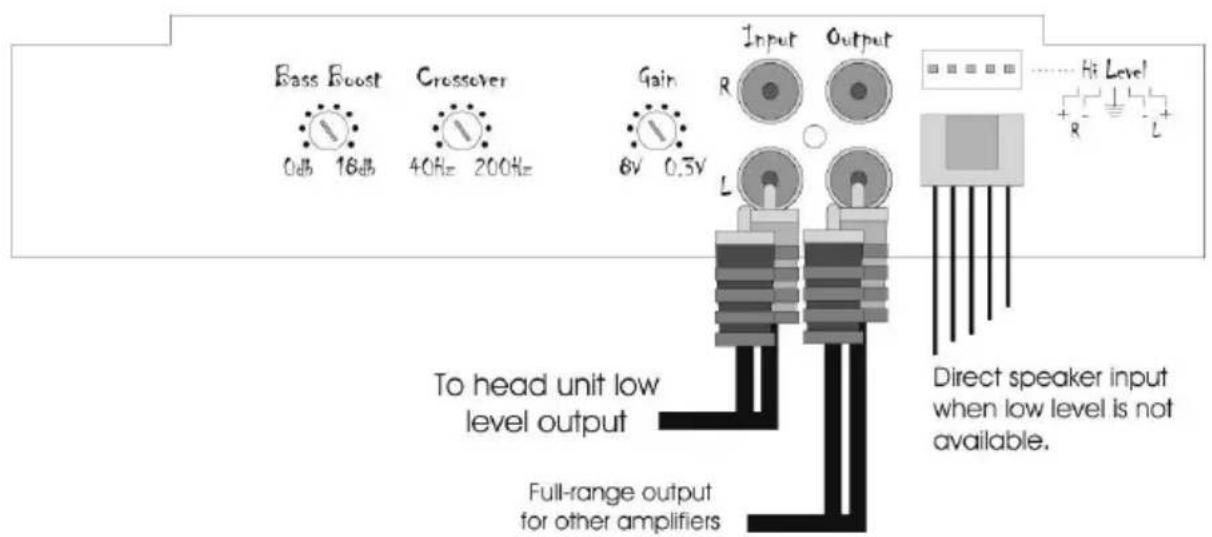

T2-1200 / T2-1400

Diagram

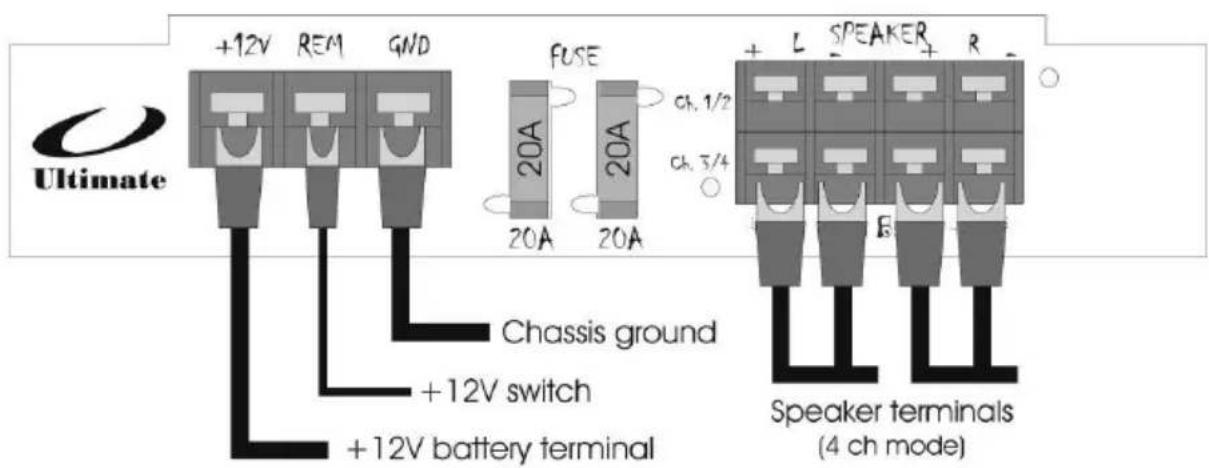

T2-2450
