Marke	Ultimate
Modell	T31250 (T3-1250)
Produkttyp	Hochleistungs-Mono-Audioverstärker
Verstärkerklasse	AB (gemäß T3-Serie)
RMS-Leistung (4 Ohm)	250 W x 1
RMS-Leistung (2 Ohm)	320 W x 1
Max. Leistung (4 Ohm)	440 W x 1
Max. Leistung (2 Ohm)	620 W x 1
Mindestimpedanz	2 Ohm (stabil)
Frequenzgang	5 Hz - 400 Hz
Signal-Rausch-Verhältnis	90 dB
Gesamtklirrfaktor (THD)	0,06 %
Dämpfungsfaktor	210 @ 4 Ohm
Eingangsempfindlichkeit	250 mV - 8 V (niedriger Pegel)
Subsonic-Filter	Umschaltbar 20/30/40 Hz, Flanke 24 dB/Okt
Tiefpassfilter	Variabel 40 - 200 Hz
Bass-Boost	0 - 18 dB bei 45 Hz
Digitalanzeige	Spannung und Temperatur
Schutzfunktionen	Kurzschluss, Überlastung, thermisch
Stromversorgung	12 V DC (Fahrzeug)
Sicherung	20 A x 2
Maximalstrom	23 A
Abmessungen (B x T x H)	28 x 41 x 6 cm (11 x 16 x 2,38 Zoll)
Gewicht (ca.)	Ca. 3,5 kg
Pflege	Mit einem trockenen Tuch reinigen; Feuchtigkeit vermeiden

Häufig gestellte Fragen - T31250 Ultimate

Wie stelle ich die Verstärkung des T31250 ein?

Drehen Sie die Verstärkung auf Minimum (8V). Erhöhen Sie die Lautstärke des Autoradios auf 75% des Maximums. Erhöhen Sie langsam die Verstärkung, bis Sie Verzerrungen hören, dann drehen Sie einen Schritt zurück.

Was bedeutet die blinkende oder dauerhafte Anzeige 'C'?

Ein blinkendes 'C' zeigt beginnende Verzerrung an. Wird es dauerhaft, liegt eine kontinuierliche Verzerrung vor, die die Lautsprecher beschädigen kann. Reduzieren Sie die Lautstärke oder die Verstärkung.

Wie schließe ich mehrere Verstärker an?

Verwenden Sie den Vorverstärkerausgang (Line Out) des Verstärkers, um das Signal an den nächsten weiterzuleiten. Der Trigger-Ausgang +12V (max. 1A) ermöglicht das Einschalten weiterer Verstärker.

Welche Mindestimpedanz wird unterstützt?

Der Verstärker ist 2 Ohm stabil. Er arbeitet verzerrungsfrei mit 2-Ohm-Lasten, kann aber stärker erwärmen.

Wie konfiguriere ich den Subsonic-Filter?

Der Subsonic-Filter wird auf 20, 30 oder 40 Hz umgeschaltet mit einer Flanke von 24 dB/Okt. Wählen Sie die Frequenz je nach Lautsprecher, um den Tieftöner vor extremen Bässen zu schützen.

Was tun, wenn die Anzeige '888' anzeigt?

Die Anzeige '888' bedeutet, dass die Versorgungsspannung unter 11V gefallen ist. Überprüfen Sie Batterie, Stromkabel und Anschlüsse.

Kann ich einen Y-Adapter für das Signal verwenden?

Es wird davon abgeraten, da dies zu Signalverlust führt. Verwenden Sie stattdessen den Vorverstärkerausgang des Verstärkers.

Wie reinige ich den Verstärker?

Trennen Sie das Gerät und reinigen Sie es mit einem weichen, trockenen Tuch. Verwenden Sie keine Chemikalien oder Wasser.

Welche Sicherungstypen sollte ich verwenden?

Der Verstärker verwendet zwei Sicherungen zu je 20 A (Typ ATO/ATC). Ersetzen Sie sie durch Sicherungen gleicher Nennleistung.

Ist die Bass-Fernbedienung im Lieferumfang enthalten?

Nein, die Fernbedienung für die Lautstärke (RVD) wird separat verkauft. Sie ermöglicht die präzise Einstellung der Bässe und zeigt Verzerrungswarnungen an.

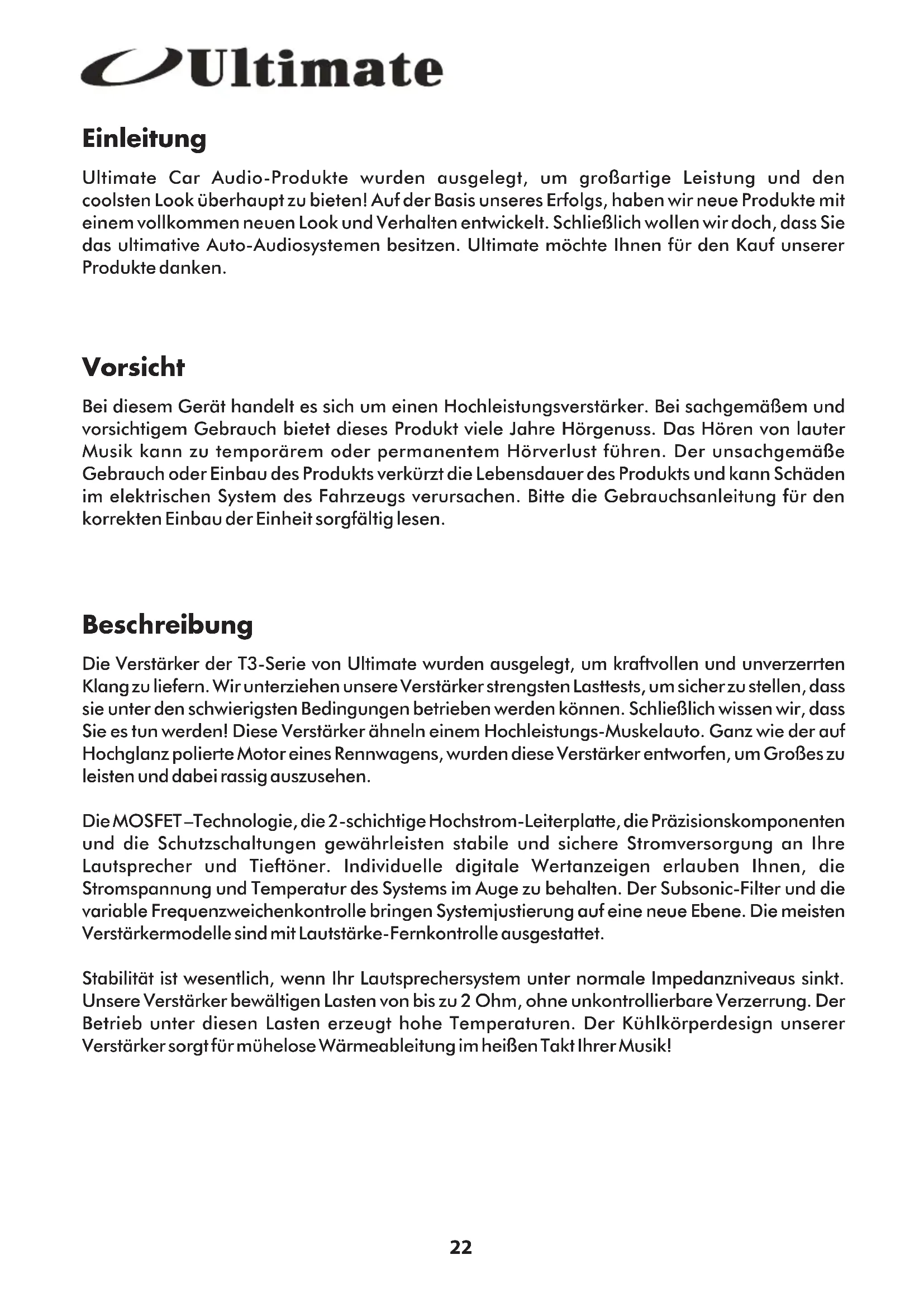

BEDIENUNGSANLEITUNG T31250 Ultimate

Ultimate Car Audio-Produkte wurden ausgelegt, um großartige Leistung und den coolsten Look überhaupt zu bieten! Auf der Basis unseres Erfolgs, haben wir neue Produkte mit einem vollkommen neuen Look und Verhalten entwickelt. Schließlich wollen wir doch, dass Sie das ultimative Auto-Audiosystemen besitzen. Ultimate möchte Ihnen für den Kauf unserer Produkte danken.

Vorsicht

Bei diesem Gerät handelt es sich um einen Hochleistungsverstärker. Bei sachgemäßem und vorsichtigem Gebrauch bietet dieses Produkt viele Jahre Hörgenuss. Das Hören von lauter Musik kann zu temporärem oder permanentem Hörverlust führen. Der unsachgemäße Gebrauch oder Einbau des Produkts verkürzt die Lebensdauer des Produkts und kann Schäden im elektrischen System des Fahrzeugs verursachen. Bitte die Gebrauchsanleitung für den korrekten Einbau der Einheit sorgfältig lesen.

Beschreibung

Die Verstärker der T3-Serie von Ultimate wurden ausgelegt, um kraftvollen und unverzerrten Klang zu liefern. Wir unterziehen unsere Verstärker strengsten Lasttests, um sicher zu stellen, dass sie unter den schwierigsten Bedingungen betrieben werden können. Schließlich wissen wir, dass Sie es tun werden! Diese Verstärker ähneln einem Hochleistungs-Muskelauto. Ganz wie der auf Hochglanz polierte Motor eines Rennwagens, wurden diese Verstärker entworfen, um Großes zu leisten und dabei rassig auszusehen.

Die MOSFET – Technologie, die 2-schichtige Hochstrom-Leiterplatte, die Präzisionskomponenten und die Schutzschaltungen gewährleisten stabile und sichere Stromversorgung an Ihre Lautsprecher und Tieftöner. Individuelle digitale Wertanzeigen erlauben Ihnen, die Stromspannung und Temperatur des Systems im Auge zu behalten. Der Subsonic-Filter und die variable Frequenzweichenkontrolle bringen Systemjustierung auf eine neue Ebene. Die meisten Verstärkermodelle sind mit Lautstärke-Fernkontrolle ausgestattet.

Stabilität ist wesentlich, wenn Ihr Lautsprechersystem unter normale Impedanzniveaus sinkt. Unsere Verstärker bewältigen Lasten von bis zu 2 Ohm, ohne unkontrollierbare Verzerrung. Der Betrieb unter diesen Lasten erzeugt hohe Temperaturen. Der Kühlkörperdesign unserer Verstärker sorgt für mühelose Wärmeableitung im heißen Takt Ihrer Musik!

Besonderheiten

Class AB - T3-2050, T3-2100, T3-4075, T3-1250

• AB-Schaltung
• 2 Ohm stabil Verstärker
• MOSFET Netzanschluss
• Multikanal-Fähigkeit
- Belichtetes dual-function "Ultimate" Firmenzeichen
- Digitalspannungs- und -temperaturmeßinstrumente
- Überstromschutz-Anzeige
• Vergoldete RCA-Anschlüsse
- Niedrigpegel-Eingang – variabel bis zu 8 Volt
- Hochpegel-Eingang – variabel bis zu 10 Volt
• Vergoldete Klemmleiste für Stromeingabe und Lautsprecherausgabe
- Frequenzweichen-Wählschalter für TPF / Vollbereich / HPF ^1
- Variable Tiefpassfilter-Regelung von 40 bis 200Hz ^2
- Variable Frequenzweichen-Regelung von 40 bis 400Hz ^1
- Variable Bassverstärker-Regelung von 0 bis 18dB an 45Hz ^3
- Unterschallfilter mit der Abkürzung 24db/oct - geschalten bei 20, 30, 40Hz
- Schutzschaltung gegen Kurzschluss, Überlastung und thermische Abschaltung
• +12 Volt gab - 1 Ampere aus, den geschützten Stromkreis

1 Nicht vorhanden an T3-1250

2 T3-1250 nur

3 T3-2100, T3-1250 nur

Class D - T3-500D, T3-1000D

• 2 Ohm stabil Verstärker
• MOSFET Netzanschluss
- Belichtetes dual-function "Ultimate" Firmenzeichen
- Digitalspannungs- und -temperaturmeßinstrumente
- Überstromschutz-Anzeige
• Vergoldete RCA-Anschlüsse
- Niedrigpegel-Eingang – variabel bis zu 8 Volt
- Hochpegel-Eingang – variabel bis zu 10 Volt
• Vergoldete Klemmleiste für Stromeingabe und Lautsprecherausgabe
• Variable Tiefpassfilter-Regelung von 40 bis 200Hz
- Variable Bassverstärker-Regelung von 0 bis 18dB an 45Hz
- Unterschallfilter mit der Abkürzung 24db/oct - geschalten bei 20, 30, 40Hz
- Schutzschaltung gegen Kurzschluss, Überlastung und thermische Abschaltung
• +12 Volt gab - 1 Ampere aus, den geschützten Stromkreis

Ultimate

Einbau

Ultimate empfiehlt dieses Produkt von einem Fachmann einbauen zu lassen. Sollten Sie das Produkt selbst einbauen wollen, bitte die Gebrauchsanleitung sorgfältig lesen und die unten angegebenen Anweisungen genau beachten. Nichtbeachtung kann zu einer Verringerung der Produktleistung, zu vorzeitigen oder sofortigen Betriebsstörungen oder zu Schäden am Wagen oder dessen Inhalt führen.

- Bei der Wahl des Einbauplatzes für den Verstärker muss auf ausreichende Belüftung geachtet werden. Die Bereiche unter den Sitzen oder im Kofferraum sind für den Einbau geeignet, solange die Luftströmung nicht beeinträchtigt wird. Den Verstärker nicht mit dem oberen Teil nach unten einbauen, da die Hitze nicht richtig abgeleitet werden kann, was zur thermischen Abschaltung oder zum Versagen der Komponenten führen kann.

- Mit einem gewöhnlichen Inbusschlüssel (3/32) die Sechskantenschraube an der Oberseite des Kühlkörpers der Hitze. Die Endkappen vom Verstärker abziehen, um die Anschlüsse und Einstellungen für den Einbau freizulegen.

- Den Verstärker mit 4 Schrauben - vorzugsweise auf einem Stück Holz - montieren. Wenn der Verstärker in die Karosserie eingeschraubt werden muss, die Brems-, Benzin- oder elektrischen Leitungen überprüfen und sich vom Benzintank fernhalten.

- Ein Netzkabel mit einem mindestens 8-Gauge (8 mm2) Draht direkt von dem positiven Pol Ihrer Batterie an den '+12V'-Anschluss des Verstärkers leiten. Eine separate Sicherung in einer Entfernung von 46cm von der Batterie anbringen, um das Fahrzeug vor einem möglichen Kurzschluss zu schützen. Die gesamte Nennleistungen der Verstärkersicherungen benutzen, um die Größe der unter der Haube benötigten Sicherung zu bestimmen.

- Der Verstärker schaltet nur ein, wenn die Zündung betätigt wird. Dazu kann ein 18-Gauge Draht an den Trigger-Ausgang der Kopfeinheit angeschlossen werden. Wenn ein Radio vom Original-Ausstattungshersteller benutzt wird, ist dies nicht möglich. In diesem Falle muss eine +12V-Schaltung mit einem Schalter lokalisiert werden.

- Ebenso wichtig ist der Erdungsweg für den positiven Eingang des Verstärkers. In der Karosserie eine Stelle finden, wo das Metall nackt ist, oder das Metall an einer Stelle der Karosserie bloßlegen. Mit dem möglichst kürzesten Draht an den Erdungsanschluss anschließen. Dazu die gleiche Drahtstärke wie für das Netzkabel benutzen. Die Farbe der Karosserie muss bis auf das nackte Metall entfernt werden.

- Wenn ein Niederpegel Ausgangssignal von der Kopfeinheit benutzt wird, ist ein hochwertiges RCA-Kabel erforderlich, um unerwünschte Geräusche zu vermeiden. Dabei vorzugsweise das andere Ende des Netzkabels für das RCA benutzen. Anderenfalls können unerwünschte Geräusche in das Eingangssignal eingeführt werden, die dann durch die Lautsprecher hörbar sind.

- Wenn Ihre Kopfeinheit nicht mit RCA ausgestattet ist, wird der Hochpegel-Eingang des Verstärkers benutzt. Dazu ist es am besten, wenn der Lautsprecher, der dem Verstärker am nächsten ist, angezapft wird. Mit einem gewöhnlichen 18-Gauge Lautsprecherdraht, linke und rechte (positive und negative) Signale anzapfen. Direkt an den Hochpegel-Eingang des Verstärkers anschließen. Um einen unverzerrten Klang zu gewährleisten, sind korrekte Verstärkereinstellungen erforderlich.

- Der Einbau Ihres neuen Verstärkers ist jetzt beendet. Bitte zum Abschnitt „Verstärkereinstellungen“ in dieser Gebrauchsanleitung gehen, um den Verstärker sachgemäß für maximalen Hörgenuss zu konfigurieren.

Verstärkereinstellungen

Bei der Verstärkungsregelung (Eingangssensibilität) in diesem Verstärker handelt es sich nicht um die Lautstärkeregelung. Die Verstärkungsregelung wurde ausgelegt, um verschiedene Quellen korrekt auf den Verstärker anzupassen. Sie weist darauf hin, wie viel Signal benötigt wird, um maximale Betriebsleistung zu erzielen. Die richtigen Einstellungen gewährleisten den sicheren Betrieb des Verstärkers und der Lautsprecher.

• Als erstes den Verstärkungspegel auf die „8-Volt“-Einstellung drehen. Das ist der Mindestpegel, ganz links.
• Dann die Lautstärke in der Kopfeinheit auf 75% maximale Lautstärke drehen. Zum Beispiel: wenn die digitale Lautstärkenregelung bis „50% geht, sollte der „40“-Pegel benutz werden.
• Zum Schluss den Verstärker langsam hochdrehen, bis eine Verzerrung hörbar ist. Dann denn Verstärker wieder etwas zurückdrehen. Die Eingangssensibilität ist jetzt richtig eingestellt.

Frequenzweichen-Regelung

Der Verstärker ist mit einer eingebauten Frequenzweiche oder Filterregelungsystem versehen. Wie diese Einstellungen konfiguriert werden, hängt davon ab, welche Lautsprecher an den Verstärker angeschlossen werden sollen. Die Frequenzweichenschaltung besteht aus zwei Haupteinstellungen: 1. Filtertyp; 2. Frequenzeinstellung.

Die „Filtertyp“-Schaltung wird mit einem „LPF, FULL, HPF“-Schalter geregelt. Der Tiefpassfilter, LPF, lässt nur Niedrigfrequenz-Information an die Lautsprecher durch. Das Gegenteil wird mit dem Hochpassfilter, HPF, erzielt. Wenn kein Filter erforderlich ist, wird die FULL-Einstellung (Vollbereich) gewählt, wobei alle Frequenzen durchgelassen werden.

Einige Lautsprecher erfordern für ihren einwandfreien Betrieb die Auswahl der Frequenzweiche, bis zu der sie spielen. Dazu dienen die „Frequenzeinstellungen“. Im TPF-Modus spielen nur die Frequenzen bis zur Frequenzweiche und rollen dann sanft ab. Im HPF-Modus sind alle Frequenzen über diesen Punkt zu hören, wobei die niedrigeren graduell herausgefiltert werden.

Bassverstärker

Manchmal wünschen wir etwas mehr Schwung am unteren Ende unseres Systems. Ihr Verstärker verfügt über einen internen Schaltkreis, der Frequenzen im Bereich von 45Hz verstärkt. Der Bassverstärker sollte ähnlich wie der Verstärkungsregler behandelt werden. Um den sicheren Betrieb des Verstärkers und der Lautsprecher zu gewährleisten, muss diese Funktion richtig eingestellt werden. Beim Verstärken der niederen Frequenzen muss die Eingangssensibilität herunter gedreht werden. Anderenfalls kann permanenter Schaden entstehen.

Fernkontrolle der Lautstärke

(separat verkauft)

Seien wir ehrlich: der Basspegel kann von einem Musikstück zum anderen erheblich schwanken. Die Möglichkeit, dieses mit einem Griff zu kontrollieren, trägt erheblich zur Erhöhung des Hörgenusses bei. Das RVC-System (im T3-2050-Modell nicht erhältlich) bietet 18 Einstellstufen für die Feineinstellung der Basstöne. Außerdem ermöglicht es, das System zu überwachen, was sehr wichtig ist. Wenn der Verstärker anfängt zu verzerren, erscheint der Buchstabe "C" in der Anzeige und fängt an zu blitzen. Ununterbrochene Verzerrung veranläßt das "C", fest zu bleiben. Verzerrung ist der Grund #1 für vorzeitigen Ausfall Ihrer Lautsprecher oder subwoofers. Wenn Ihre Spannung unter 11v fällt, liest die Anzeige "888". Wenn die Sicherung durchbrennt, blitzt die Anzeige "---".

©

Spezifikationen	T3-2050	T3-2100	T3-4075
RMS-Leistung:
· 4 ohms	50x2	100x2	75x4
· 2 ohms	80x2	150x2	120x4
Max. Ausgangsleistung:
· 4 ohms	110x2	200x2	150x4
· 2 ohms	170x2	350x2	230x4
Gebruckt:
· 4 ohms	170x1	320x1	180x2
THD:	0.06%	0.05%	0.04%
Rauschabstand:	91db	94db	90db
Frequenzgang:	5-100Khz	5-100Khz	5-100Khz
Lautsprecher Widerstand:	2 ohms	2 ohms	2 ohms
Dampfungsfaktor:	250@4 ohms	235@4 ohms	205@4 ohms
Eingangsempfindlichkeit:	250mV - 8V	250mV - 8V	250mV - 8V
Abmessungen:	11" x 12 1/4" x 2 3/8"	11" x 16" x 2 3/8"	11" x 17" x 2 3/8"
	28cm x 31cm x 6cm	28cm x 41cm x 6cm	28cm x 44cm x 6cm
Sicherung:	30A	25A x 2	40A x 2
Maximaler Strom:	11A	22.5A	33.5A

Spezifikationen	T3-1250	T3-500D	T3-1000D
RMS-Leistung:
·4 ohms	250 x 1	500 x 1	1000 x 1
·2 ohms	320 x 1	900 x 1	1200 x 1
Max. Ausgangsleistung:
·4 ohms	440 x 1	1000 x 1	1600 x 1
·2 ohms	620 x 1	1800 x 1	3500 x 1
Gebruckt:
·4 ohms
THD:	0.06%	0.12%	0.04%
Rauschabstand:	90db	90db	91db
Frequenzgang:	5-400 Hz	5-400Khz	5-400Khz
Lautsprecher Widerstand:	2 ohms	2 ohms	2 ohms
Dampfungsfaktor:	210 @ 4 ohms	230 @ 4 ohms	220 @ 4 ohms
Eingangsempfindlichkeit:	250mV - 8V	250mV - 8V	250mV - 8V
Abmessungen:	11" x 16" x 2 3/8"	11" x 19 3/4" x 2 3/8"	11" x 23" x 2 3/8"
	28cm x 41cm x 6cm	28cm x 50cm x 6cm	28cm x 58cm x 6cm
Sicherung:	20A x 2	40A x 3	Externo solamente
Maximaler Strom:	23A	55A	136A

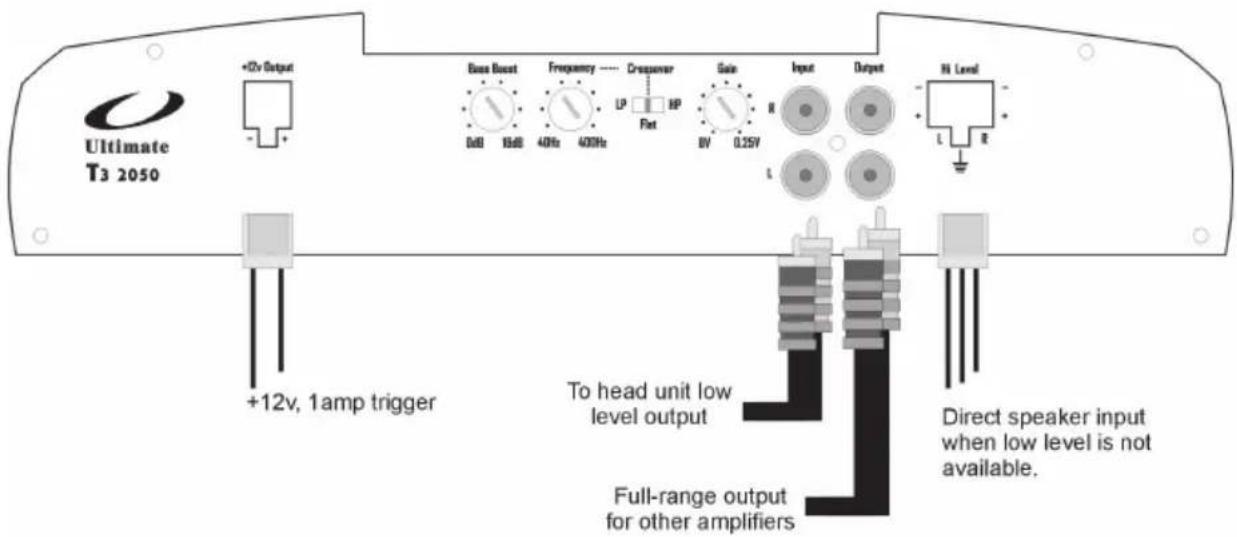

Diagram

T3-2050
