| Produkttyp | Audioverstärker für Autoradio |
| Marke | Ultimate |
| Modell | T21200 (Serie T2) |
| Verstärkerklasse | Klasse AB |
| Anzahl Kanäle | 1 Kanal (mono) für T2-1200, 2 Kanäle für T2-1400, 4 Kanäle für T2-2450, usw. |
| RMS-Leistung (4 Ohm) | 200 W × 1 (Modell T2-1200) |
| RMS-Leistung (2 Ohm) | 300 W × 1 (Modell T2-1200) |
| Maximale Leistung (4 Ohm) | 350 W × 1 (Modell T2-1200) |
| Maximale Leistung (2 Ohm) | 470 W × 1 (Modell T2-1200) |
| Gesamtklirrfaktor (THD) | 0,12 % (Modell T2-1200) |
| Signal-Rausch-Verhältnis | 97 dB (Modell T2-1200) |
| Frequenzgang | 10 Hz – 200 kHz (Modell T2-1200) |
| Minimale Lastimpedanz | 2 Ohm |
| Dämpfungsfaktor | 180 @ 4 Ohm (Modell T2-1200) |
| Eingangsempfindlichkeit (Niederpegel) | 300 mV – 8 V |
| Eingangsempfindlichkeit (Hochpegel) | Bis zu 10 V |
| Stromversorgung | 12 V DC, Sicherung 30 A (Modell T2-1200) |
| Integrierte Filter | LPF, HPF, Full (Tiefpass, Hochpass, Breitband) |
| Variable Trennfrequenz | 40 – 200 Hz (LPF), 40 – 400 Hz (HPF) |
| Bassverstärkung (Bass Boost) | 0 – 18 dB bei 45 Hz |
| Anschlüsse | Vergoldete RCA-Buchsen, vergoldete Klemmen für Stromversorgung und Lautsprecher |
| Schutzschaltungen | Kurzschluss, Überlast, Überhitzung (thermische Abschaltung) |
| Abmessungen (L × B × H) | 23 × 37 × 5 cm (Modell T2-1200) |
| Wartung und Reinigung | Stromversorgung trennen, mit einem trockenen, weichen Tuch reinigen. Keine Flüssigkeiten oder Scheuermittel verwenden. |
| Sicherheit | Installation durch einen Fachmann, Sicherung innerhalb von 45 cm der Batterie, Feuchtigkeit vermeiden. |
Häufig gestellte Fragen - T21200 Ultimate
Benutzerfragen zu T21200 Ultimate
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Autoradio kostenlos im PDF-Format! Finden Sie Ihr Handbuch T21200 - Ultimate und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. T21200 von der Marke Ultimate.

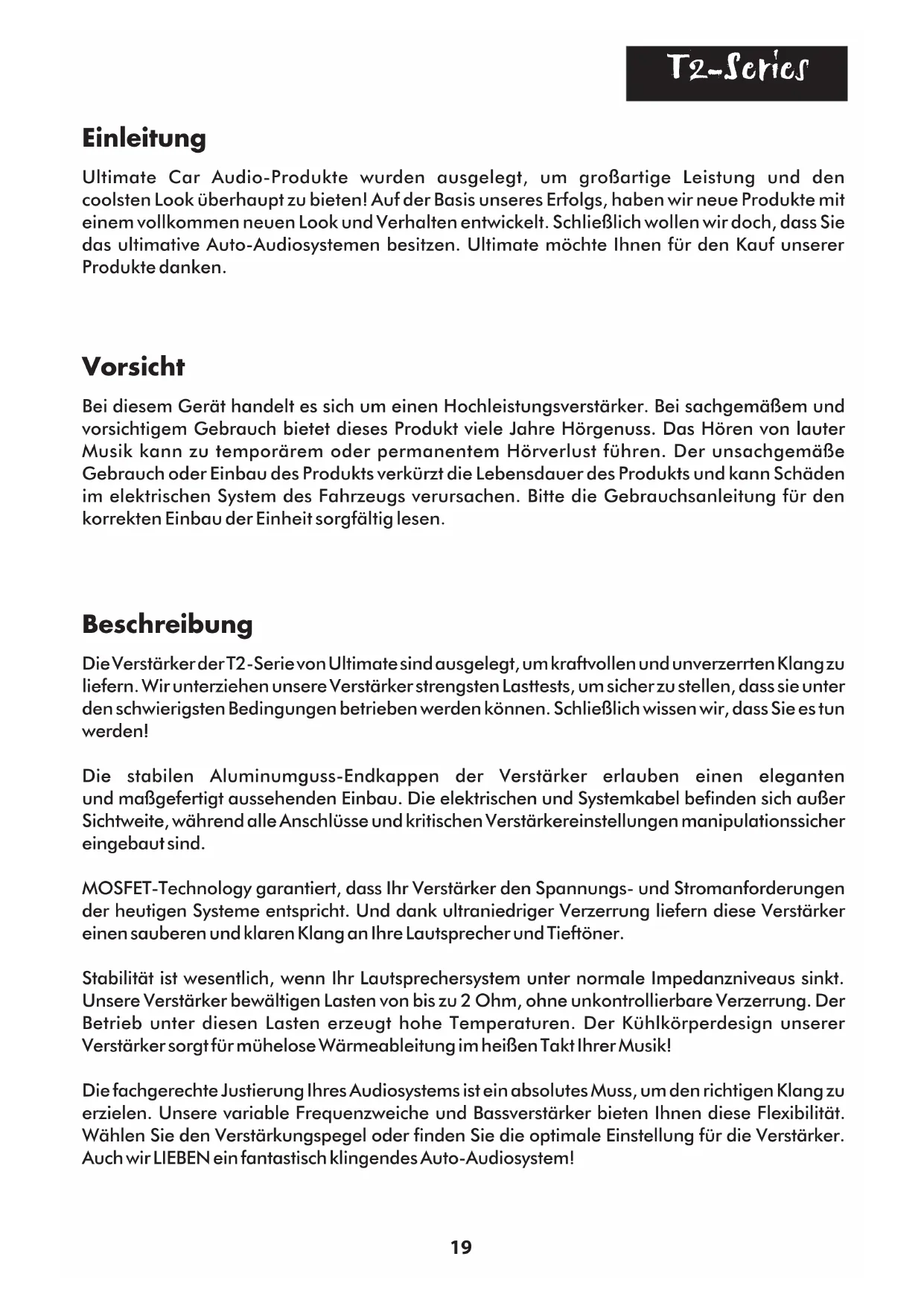

BEDIENUNGSANLEITUNG T21200 Ultimate
Ultimate Car Audio-Produkte wurden ausgelegt, um großartige Leistung und den coolsten Look überhaupt zu bieten! Auf der Basis unseres Erfolgs, haben wir neue Produkte mit einem vollkommen neuen Look und Verhalten entwickelt. Schlieblich wollen wir doch, dass Sie das ultimative Auto-Audiosystemen besitzen. Ultimate möchte Ohnen für den Kauf unserer Produkte danken.
Vorsicht
Bei diesen Gerät handelt es sich um einen Hochleistungsverträger. Bei sachgemäßem und vorsichtigem Gebrauch bietet these Produkt wie Jahre Hörgenuss. Das Hören von lauter Musik kann zu temporären oder permanentem Hörverlust führen. Der unsachgemäße Gebrauch oder Einbau des Produkts verkürzt die Lebensdauer des Produkts und kann Schäden im elektrischen System des Fahrzeugs verursichen.itte die Gebrauchsanleitung fur den korrekten Einbau der Einheit sorgfältiglesen.
Beschreibung
Die Verstärker der T2-Serie von Ultimate sind ausgelegt, um kraftvollen und unverzerrten Klang zu liefern. Wir unterziehen unsere Verstärker strengsten Lasttests, um safer zu stellen, dass sie unter den schwierigsten Bedingungen betrieben werden können. Schließlich wissen wir, dass Sie es tun werden!
Die stabilen Aluminumguss-Endkappen der Verstärker erlauben einen eleganten und maßgefertigt aussehenden Einbau. Die elektrischen und Systemkabel befinden sich außer Sichte, während alle Anschüsse und kritischen Verstärkereinstellungen manipulationssicher eingebaut sind.
MOSFET-Technology garantiert, dass Ihr Versteller den Spannings- und Stromanforderungen der heutigen Systeme entspricht. Und dank ultraniedriger Verzerrung liefern diese Versteller einen sauberen und klaren Klang an ihre Laufsprecher und Tieftöner.
Stabilität ist wesentlich, wenn Ihr Laufsprechersystem unter normale Impedanzniveau aus sinkt. Unsere Veränder bewältigen Lasten von bis zu 2 Ohm, ohne unkontrollierbare Verzerrung. Der Betrieb unter diesen Lasten erzeugt hohe Temperatoren. Der Kühlkeperdesign unserer Veränder sorgt für mühelose Wärmeableitung im bereits Takt ihrer Musik!
Die fachgerechte Justierung Ihres Audiosystems ist ein absolutes Muss, um den richtigen Klang zu erzielen. Unsere variable Frequenzweiche und Bassversteller bieten Ihnen diese Flexibilität. Wahlen Sie den Verstärkungspegel oder finden Sie die optimale Einstellung für die Versteller. Auch wir LIEBEN ein fantastisch klingendes Auto-Audiosystem!
Besonderheiten
Class AB
- AB-Schaltung
-2 Ohm stabil Veränder
MOSFET Netzanschluss - Multikanal-Fähigkeit
"Ultimate"-Leuchtlogo - Überstromschutz-Anzeige
Vergoldete RCA-Anschlisse
Niedrigpegel-Eingang - variabel bis zu 8 Volt - Hochpegel-Eingang - variabel bis zu 10 Volt
Vergoldete Klemmleiste fur Stromeingabe und Lautsprecherausgabe - Frequenzweichen-Wahlschalter für TPF/Vollbereich/HPF
Variable Tiefpassfilter-Regelung von 40 bis 200Hz
Variable Frequenzweichen-Regelung von 40 bis 400Hz
Variable Bassveränder-Regelung von 0 bis 18dB an 45Hz^2
Bassversteller-12dB an 45 Hz geschalte3
Schutzschaltung gegen Kurzschluss, Überlastung und thermische Abschaltung
1Nicht vorhanden an T2-1200, T2-1400
2T2-1200,T2-1400,T2-2100 nur
3T2-2450, T2-5450 nur
Schutz
Dieser Verträger ist mit Schutzschaltkreis gegen Kurzschluß, Überlastung und thermische Abschaltung ausgestattet worden. In einem Funktionszustand glüht die LED "Rot" und zeigt "Energie auf" an. Wenn der Verträger jeder mögliche Störung in ihren Laatsprechem oder in subwoofer's abfragt oder einen Punkt der thermischen Abschaltung erreichen Sie, glüht die LED "Blau". In diesen Fall muß die Energie zum System geschlossen werden, um den Verträger zurück zu einem Funktionszustand zu holen.
Einbau
Ultimate empfeihlt these Product von einem Fachmann einbauen zu halten. Sollten Sie das Produkt selbst einbauen wollen,itte die Gebrauchsanleitung sorgfaltig lesen und die unten angegebenen Anweisungen genau beachten. Nichtbeachtung kann zu einer Verringerung der Produktleistung, zu vorzeitigen oder sofortigen Betriebsstörungen oder zu Schaden am Wagen oder dessen Inhalt führen.
- Bei der Wahl des Einbauplatzes für den Veränderkürn muss auf ausreichende Belüfung geachtet werden. Die Bereiche unter den Sitzen oder im Kofferraum sind für den Einbau geeignet, solange die Luftströmung nicht beeinträchtigt wird. Den Veränderkürn nicht mit dem oberen Teil nach unten einbauen, da die Hitze nicht richtig abgeleitet werden kann, was zur thermischen Abschaltung oder zum Versagen der Komponenten führen kann.
- Mit einem gewöhnlichen Inbusschluss (3/32) die Sechskantenschraube an der Oberseite des Kuhlkörpers der Hitze. Die Endkappen vom Veränder abziehen, um die Anschlüsse und Einstellungen für den Einbau freizulegen.
- Den Verstärker mit 4 Schrauben - vorzugsweise auf einem Stück Holz - montieren. Wenn der Verstärker in die Karosserie eingeschraubt werden muss, die Brems-, Benzin- oder elektrischen Leitungen überprüfen und sich vom Benzintank fernhalten.
- Ein Netzkabel mit einem mindestens 8-Gauge (8 mm2) Draht direkt von dem positiven Pol ihrer Batterie an den +12V -Anschluss des Verständers leiten. Eine separate Sicherung in einer Entfernung von 46cm von der Batterie anbringen, um das Fahrzeug vor einem möglichchen Kurzschluss zu schützen. Die gesamte Nennleistungen der Verständersicherungen benutzen, um die große der unter der Haube bestehtigten Sicherung zu bestimmten.
- Der Veränder schaltet nur ein, wenn die Zündung betägt wird. Dazu kann ein 18-Gauge Draht an den Trigger-Ausgang der Kopfeinheit angeschlossen werden. Wenn ein Radio vom Original-Ausstattungshersteller benutzt wird, ist dies nicht möglich. In diesen Falle muss eine +12V-Schaltung mit einem Schalter lokalisiert werden.
- Ebenso wichtig ist der Erdungsweg für den positiven Eingang des Verstärkers. In der Karosserie eine Stelle finden, wo das Metall nacht ist, oder das Metall an einer Stelle der Karosserie bloßlegen. Mit dem möglichst kürzesten Draht an den Erdungsanschluss anschließen. Dazu die gleiche Drahtstarke wie für das Netzkabel benutzen. Die Farbe der Karosserie muss bis auf das nachte Metall entfern wirden.
- Wenn ein Niederpegel Ausgangssignal von der Kopfeinheit benutzt wird, ist ein hochwertiges RCA-Kabel erforderlich, um unerwünschte Gerausche zu vermeiden. Dabei vorzugswise das andere Ende des Netzkabels für das RCA benutzen. Anderenfalls konnen unerwünschte Gerausche in das Eingangssignal eingeführt werden, die dann durch die Laatsprecher hörbar sind.
- Wenn ihre Kopfeinheit nicht mit RCA ausgestattet ist, wird der Hochpegel-Eingang des Verstärkers benutzt. Dazu ist es am besten, wenn der Laufsprecher, der dem Verstärker am nachsten ist, angezapft wird. Mit einem gewöhnlichen 18-Gauge Laufsprecherdraht, linke und rechte (positive und negative) Signale anzapfen. Direkt an den Hochpegel-Eingang des Verstärkers anschließen. Um einen unverzerten Klang zu gewährleisten, sind korrekte Verstarkereinstellungen erforderlich.
- Der Einbau hiss neuen Verstärkers ist jetzt beendet.itte zum Abschnitt,Verstarkereinstellungen" in dieser Gebrauchsanleitung gehen, um den Verstärker sachgemäß fur maximalen Horgenuss zu konfigurieren.
Ultimate
Verständereinstellungen
Be der Verstärkungsregelung (Eingangssensilität) in thisem Verträker handelt es sich nicht um die Lautstärkeregelung. Die Verstärkungsregelung wurde ausgelegt, um verschiedene Quellen korrekt auf den Verträker anzupassen. Sie weist daraufhin, wie viel Signal besteht wird, um maximale Betriebsleistung zu erzielen. Die richtigen Einstellungen gewährleisten den sicheren Betrieb des Verträkers und der Laatsprecher.
- Als erstes den Verstärkungspegel auf die „8-Volt“-Einstellung drehen. Das ist der Mindestpegel, gaz links.
- Dann die Lautstärke in der Kopf Einheit auf 75% maximale Lautstärke drehen. Zum Beispiel: wenn die digitale Lautstärkenregelung bis „50% geht, sollte der „40“-Pegel benutz werden.
Zum Schluss den Verstärker langsam hochdrehen, bis eine Verzerrung hörbar ist. Dann Denn Verstärker wieder etwas zurückdrehen. Die Eingangssensilität ist jetzt richtig eingestellt.
Frequenzweichen-Regelung
Der Veränderer ist mit einer eingebauten Frequenzweiche oder Filterregelungsystem versehen. Wie diese Einstellungen konfiguriert werden, hangt davon, welche Laatsprecher an den Veränderungen angeschlossen werden sollen. Die Frequenzweichenschaltung besteht aus zwei Hauptinstellungen: 1. Filtertyp; 2. Frenzeinstellung.
Die „Filtertyp“-Schaltung wird mit einem „LPF, FULL, HPF“-Schalter geregelt. Der Tiefpassfilter, LPF, lasst nur Niedrigfrequenz-Information an die Laufsprecher durch. Das Gegenteil wird mit dem Hochpassfilter, HPF, erzielt. Wenn kein Filter erforderlich ist, wird die FULL-Einstellung (Vollbereich) gewählt, wobei alle Frenzen durchgelassen werden.
Einige Laufsprecher erfordern für ihren einwandfrei Betrieb die Auswahl der Frequenzweiche, bis zu der sie spiel. Dazu dienen die „Frequenzeinstellungen". Im TPF-Modus spielen nur die Frenzen bis zur Frequenzweiche und rolten dann sanft ab. Im HPF-Modus sind alle Frenzen über diesen Punkt zu horen, wobei die niedrigeren graduell herausgeltert werden.
Bassverträker
Manchmal wünschen wir etwas mehr Schwung am unteren Ende unseres Systems. Ihr Verstärker verfügt über einen intern Schaltkreis, der Frenzen im Bereich von 45Hz verstärkt. Der Bassverträger solltähnlich wie der Verstärkungsregler behandelt werden. Um den sicheren Betrieb des Verstärkers und der Laufsprecher zu gewährleisten, muss diese Funktion richtig eingestellt werden. Beim Verträken der niederen Frenzen muss die Eingangssensibilität herunter gedreht werden. Anderenfalls kann permanenter Schaden entstehen.
Niederpegel-Ausgang
Als Alternative zu einem zweiten RCA für mehrere Veränderker, bietet der Niederpegel-Ausgang ein Vollbereich-Signal. Fading ist bei dieser Anordnung nicht möglich.
| Spezifikationen | T2-2250 | T2-2100 | T2-2450 |
| RMS-Leistung: | |||
| ·4 ohms | 55x2 | 100x2 | 55x4 |
| ·2 ohms | 80x2 | 190x2 | 80x4 |
| Max. Ausgangsleistung: | |||
| ·4 ohms | 140x2 | 240x2 | 140x4 |
| ·2 ohms | 320x2 | 360x2 | 200x4 |
| Gebruckt: | |||
| ·4 ohms | 160x1 | 400x1 | 160x2 |
| THD: | 0.05% | 0.05% | 0.04% |
| Rauschabstand: | 91db | 101db | 90db |
| Frequenzgang: | 10-110Khz | 10-110Khz | 10-110Khz |
| Loutsprecher Widerstand: | 2 ohms | 2 ohms | 2 ohms |
| Dampfungsfactor: | 220@4 ohms | 240@4 ohms | 200@4 ohms |
| Eingangsempfindlichkeit: | 300mV - 8V | 300mV - 8V | 300mV - 8V |
| Abmessungen: | 9''x113/4''x2'' | 9''x181/2''x2'' | 9''x175/8''x2'' |
| 23cm x 30cm x 5cm | 23cm x 47cm x 5cm | 23cm x 45cm x 5cm | |
| Sicherung: | 25A | 25A x 2 | 20A x 2 |
| Spezifikationen | T2-5450 | T2-1200 | T2-1400 |
| RMS-Leistung: | |||
| ·4 ohms | 55x4 + 170x1 | 200x1 | 400x1 |
| ·2 ohms | 85x4 + 240x1 | 300x1 | 550x1 |
| Max. Ausgangsleistung: | |||
| ·4 ohms | 140x4 + 300x1 | 350x1 | 800x1 |
| ·2 ohms | 320x4 + 410x1 | 470x1 | 1100x1 |
| Gebruckt: | |||
| ·4 ohms | |||
| THD: | 0.05% | 0.12% | 0.04% |
| Rauschabstand: | 96db | 97db | 97db |
| Frequenzgang: | 10-110Khz | 10-200Khz | 10-200Khz |
| Loutsprecher Widerstand: | 2 ohms | 2 ohms | 2 ohms |
| Dampfungsfactor: | 230@4 ohms | 180@4 ohms | 190@4 ohms |
| Eingangsempfindlichkeit: | 300mV - 8V | 300mV - 8V | 300mV - 8V |
| Abmessungen: | 9''x205/8''x2'' | 9''x141/2''x2'' | 9''x181/2''x2'' |
| 23cm x 52cm x 5cm | 23cm x 37cm x 5cm | 23cm x 47cm x 5cm | |
| Sicherung: | 40Ax2 | 30A | 30Ax2 |

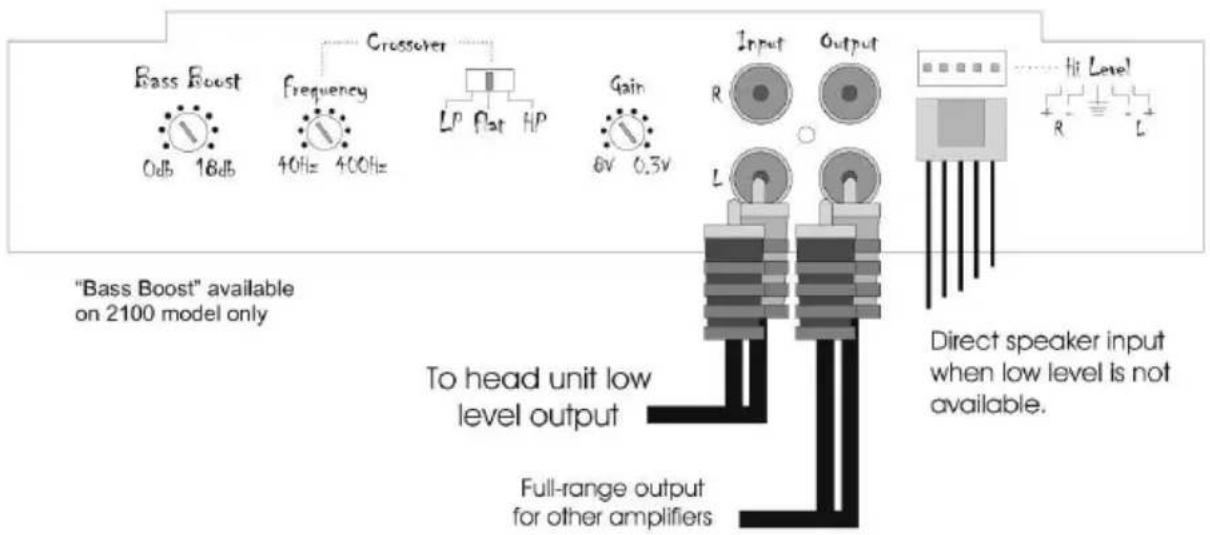

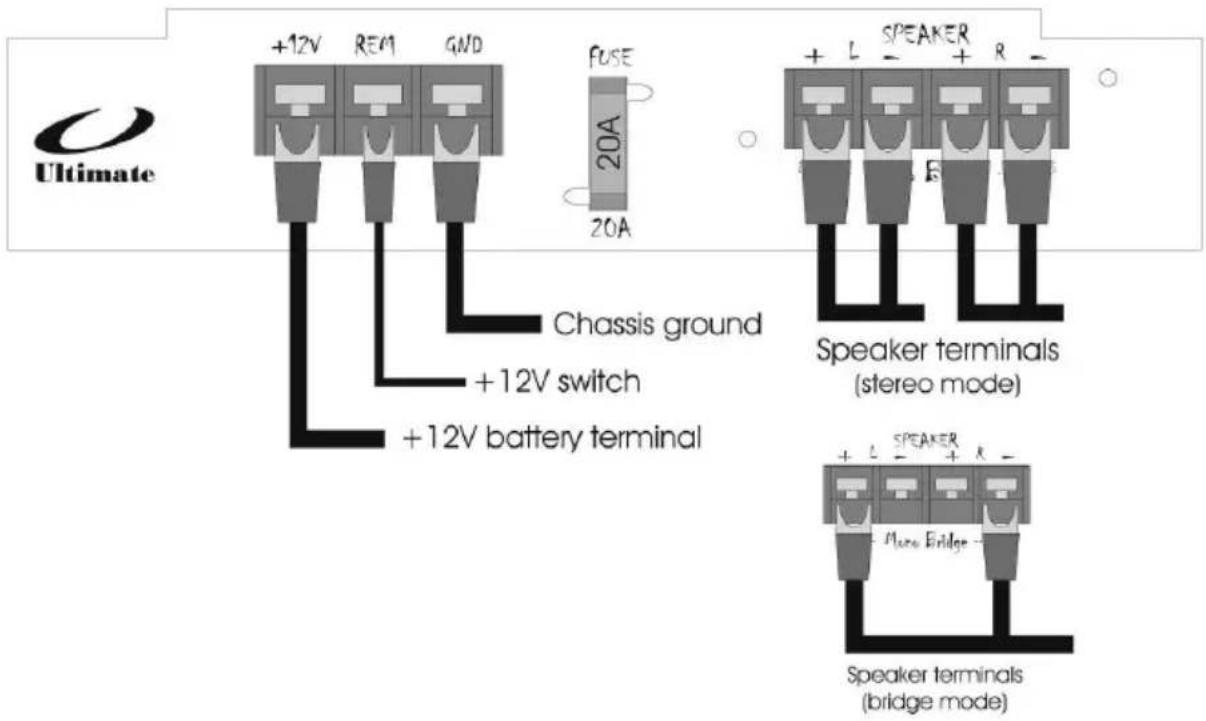

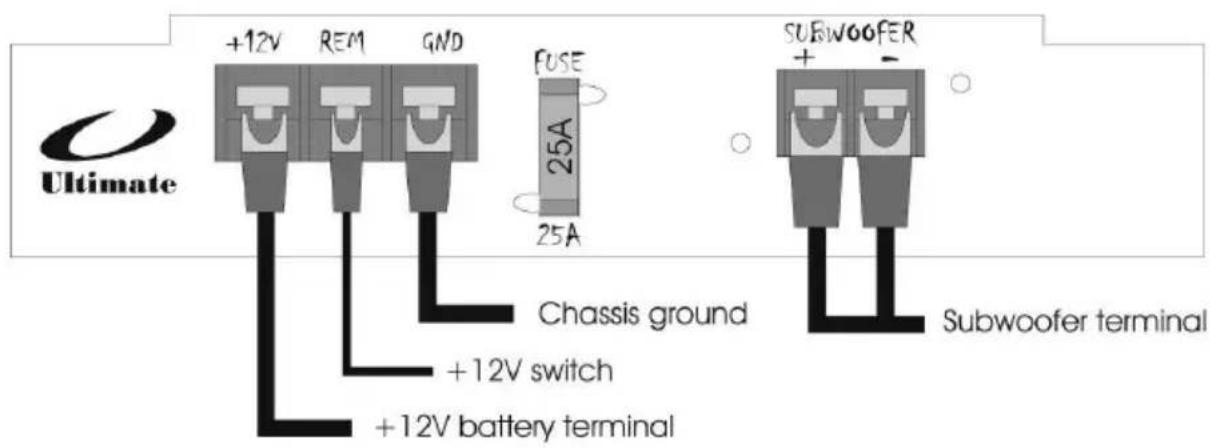

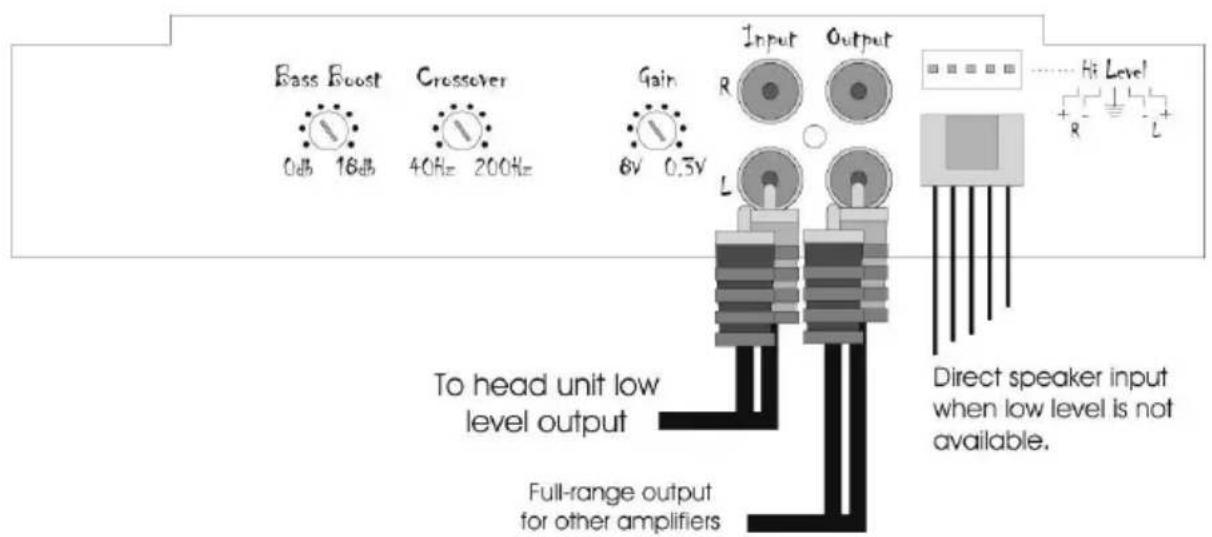

Diagram
T2-1200 / T2-1400

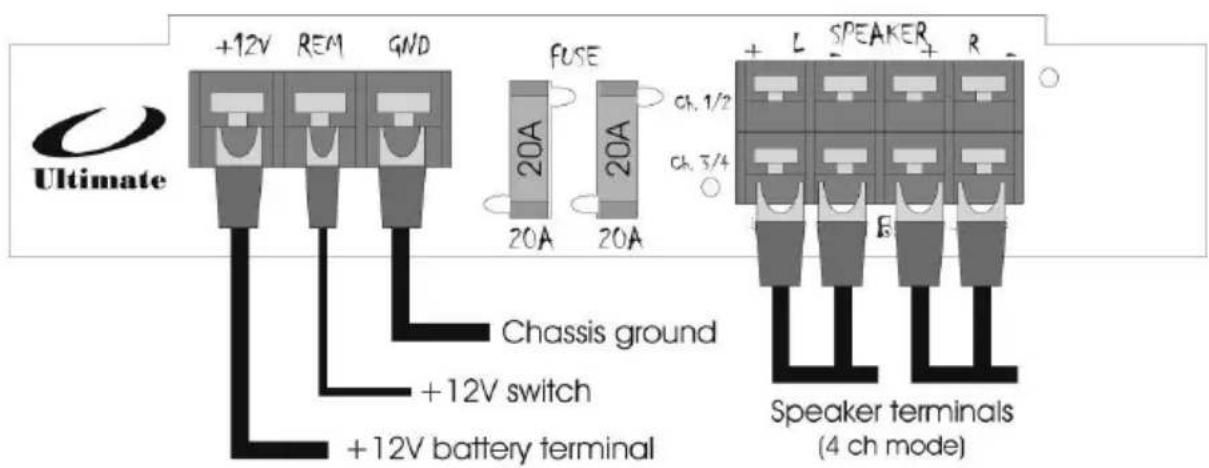

Diagram
T2-2450
