BEDIENUNGSANLEITUNG T32100 Ultimate

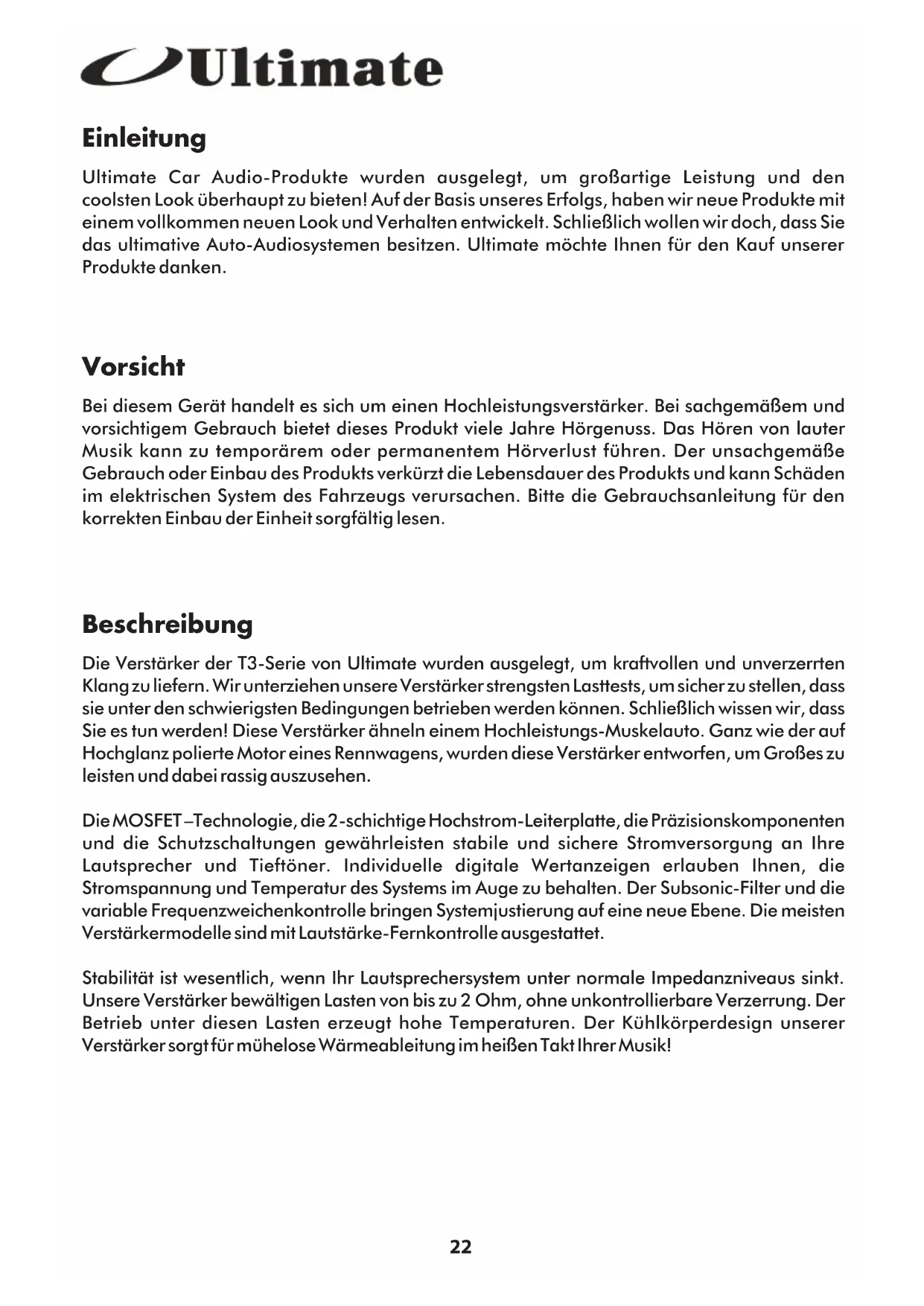

Ultimate Car Audio-Produkte wurden ausgelegt, um großartige Leistung und den coolsten Look überhaupt zu bieten! Auf der Basis unseres Erfolgs, haben wir neue Produkte mit einem vollkommen neuen Look und Verhalten entwickelt. Schließlich wollen wir noch, dass Sie das ultimative Auto-Audiosystemen besitzen. Ultimate möchte Ohnen für den Kauf unserer Produkte danken.

Vorsicht

Bei diesen Gerät handelt es sich um einen Hochleistungsverträger. Bei sachgemäßem und vorsichtigem Gebrauch bietet these Produkt wie Jahre Hörgenuss. Das Hören von lauter Musik kann zu temporären oder permanentem Hörverlust führen. Der unsachgemäße Gebrauch oder Einbau des Produkts verkürzt die Lebensdauer des Produkts und kann Schäden im elektrischen System des Fahrzeugs verursichen.itte die Gebrauchsanleitung fur den korrekten Einbau der Einheit sorgfältiglesen.

Beschreibung

Die Verstärker der T3-Serie von Ultimate wurden ausgelegt, um kraftvollen und unverzerrten Klang zu liefern. Wir unterziehen unsere Verstärker strengsten Lasttests, um sicher zu stellen, dass sie unter den schwierigsten Bedingungen betrieben werden können. Schließlich wisen wir, dass Sie es tun werden! Diese Verstärkerähneln einem Hochleistungs-Muskelauto. Ganz wie der auf Hochglanz polierte Motor eines Rennwagens, wurden diese Verstärker entworfen, um Großes zu leisten und damit rassig auszusehen.

Die MOSFET-Technologie, die 2-schlichtige Hochstrom-Leiterplatte, die Prazisionskomponenten und die Schutzschaltungen gewährleisten stabile und sichere Stromversorgung an ihre Laufsprecher und Tieftoner. Individuelle digitale Wertanzeigen erlauben ihren, die Stromspannung und Temperatur des Systems im Auge zu behalten. Der Subsonic-Filter und die variable Frenzweichenkontrolle bringen Systemjustierung auf eine neue Ebene. Die meisten Verstärkermodelle sind mit Lauststärke-Fernkontrolle ausgestattet.

Stabilität ist wesentlich, wenn ihr Laufsprechersystem unter normale Impedanzniveau aus sinkt. Unsere Verträker bewältigen Lasten von bis zu 2 Ohm, ohne unkontrollierbare Verzerrung. Der Betrieb unter diesen Lasten erzeugt hohe Temperatoren. Der Kühlkeperdesign unserer Verträkers sorgt für mühelose Wärmeableitung im bereits Takt ihrer Musik!

Besonderheiten

Class AB - T3-2050, T3-2100, T3-4075, T3-1250

• AB-Schaltung
  -2 Ohm stabil Veränder
  MOSFET Netzanschluss
• Multikanal-Fähigkeit
  Belichtetes dual-function "Ultimate" Firmenzeichen
• Digitalspannungs- und -temperaturmeßinstrumente
• Überstromschutz-Anzeige
  Vergoldete RCA-Anschlüsse
  Niedrigpegel-Eingang - variabel bis zu 8 Volt
• Hochpegel-Eingang - variabel bis zu 10 Volt
  Vergoldete Klemmleiste fur Stromeingabe und Lautsprecherausgabe
• Frequenzweichen-Wahlschalter für TPF / Vollbereich / HPF
  Variable Tiefpassfilter-Regelung von 40 bis 200Hz^2
  Variable Frequenzweichen-Regelung von 40 bis 400Hz
  Variable Bassveränder-Regelung von 0 bis 18dB an 45Hz
• Unterschallfilter mit der Abkürzung 24db/oct - geschalten bei 20, 30, 40Hz
  Schutzschaltung gegen Kurzschluss, Überlastung und thermische Abschaltung
  · +12 Volt gab - 1 Ampere aus, den geschützten Stromkreis

1 Nichtvorhanden an T3-1250

2 T3-1250 nur

3 T3-2100,T3-1250 nur

Class D - T3-500D, T3-1000D

-2 Ohm stabil Veränder
MOSFET Netzanschluss
Belichtetes dual-function "Ultimate" Firmenzeichen
- Digitalspannungs- und -temperaturmeßinstrumente
- Überstromschutz-Anzeige
Vergoldete RCA-Anschlisse
Niedrigpegel-Eingang - variabel bis zu 8 Volt
- Hochpegel-Eingang - variabel bis zu 10 Volt
Vergoldete Klemmleiste fur Stromeingabe und Lautsprecherausgabe
Variable Tiefpassfilter-Regelung von 40 bis 200Hz
Variable Bassveränder-Regelung von 0 bis 18dB an 45Hz
- Unterschallfilter mit der Abkürzung 24db/oct - geschalten bei 20, 30, 40Hz
Schutzschaltung gegen Kurzschluss, Überlastung und thermische Abschaltung
· +12 Volt gab - 1 Ampere aus, den geschützten Stromkreis

Ultimate

Einbau

Ultimate empfehl't these Product von einem Fachmann einbauen zu lassen. Sollten Sie das Produkt selbst einbauen wollen,itte die Gebrauchsanleitung sorgfaltig lesen und die unten angegebenen Anweisungen genau beachten. Nichtbeachtung kann zu einer Verringerung der Produktleistung, zu vorzeitigen oder sofortigen Betriebsstörungen oder zu Schaden am Wagen oder dessen Inhalt führen.

• Bei der Wahl des Einbauplatzes für den Veränderkern muss auf ausreichende Belüfung geachtet werden. Die Bereiche unter den Sitzen oder im Kofferraum sind für den Einbau geeignet, solange die Luftströmung nicht beeinträchtigt wird. Den Veränderkern nicht mit dem oberen Teil nach unten einbauen, da die Hitze nicht richtig abgeleitet werden kann, was zur thermischen Abschaltung oder zum Versagen der Komponenten führen kann.

• Mit einem gewöhnlichen Inbusschluss (3/32) die Sechskantenschraube an der Oberseite des Kühlkörpers der Hitze. Die Endkappen vom Veränder abziehen, um die Anschlüsse und Einstellungen für den Einbau freizulegen.

• Den Verstärker mit 4 Schrauben - vorzugsweise auf einem Stück Holz - montieren. Wenn der Verstärker in die Karosserie eingeschraubt werden muss, die Brems-, Benzin- oder elektrischen Leitungen überprüfen und sich vom Benzintank fernhalten.

• Ein Netzkabel mit einem mindestens 8-Gauge (8 mm2) Draht direkt von dem positiven Pol ihrer Batterie an den +12V ' Anschluss des Verständers leiten. Eine separate Sicherung in einer Entfernung von 46cm von der Batterie anbringen, um das Fahrzeug vor einem möglichchen Kurzschluss zu schützen. Die gesamte Nennleistungen der Verständersicherungen benutzen, um die große der unter der Haube bestehtigten Sicherung zu bestimmten.

• Der Veränder schaltet nur ein, wenn die Zündung betägt wird. Dazu kann ein 18-Gauge Draht an den Trigger-Ausgang der Kopfeinheit angeschlossen werden. Wenn ein Radio vom Original-Ausstattungshersteller benutzt wird, ist dies nicht möglich. In dieser Falle muss eine +12V-Schaltung mit einem Schalter lokalisiert werden.

• Ebenso wichtig ist der Erdungsweg für den positiven Eingang des Verstärkers. In der Karosserie eine Stelle finden, wo das Metall nacht ist, oder das Metall an einer Stelle der Karosserie bloßlagen. Mit dem möglichst kürzesten Draht an den Erdungsanschluss anschließen. Dazu die gleiche Drahtstarke wie für das Netzkabel benutzen. Die Farbe der Karosserie muss bis auf das nachte Metall entfern wirden.

• Wenn ein Niederpegel Ausgangssignal von der Kopfeinheit benutzt wird, ist ein hochwertiges RCA-Kabel erforderlich, um unerwünschte Gerausche zu vermeiden. Dabei vorzugswise das andere Ende des Netzkabels für das RCA benutzen. Anderenfalls konnen unerwünschte Gerausche in das Eingangssignal eingeführt werden, die dann durch die Lautsprecher hörbar sind.

• Wenn ihre Kopfeinheit nicht mit RCA ausgestattet ist, wird der Hochpegel-Eingang des Verstärkers benutzt. Dazu ist es am besten, wenn der Laufsprecher, der dem Verstärker am nachsten ist, angezapft wird. Mit einem gewöhnlichen 18-Gauge Laufsprecherdraht, linke und rechte (positive und negative) Signale anzapfen. Direkt an den Hochpegel-Eingang des Verstärkers anschließen. Um einen unverzerrten Klang zu gewährleisten, sind korrekte Verstärkereinstellungen erforderlich.

• Der Einbau theirs neuen Verstärkers ist jetzt beendet.itte zum Abschnitt,Verstarkereinstellungen" in dieser Gebrauchsanleitung geben, um den Verstärker sachgemäß fur maximalen Horgenuss zu konfigurieren.

Verständereinstellungen

Bei der Verstärkungsregelung (Eingangssensibilität) in thisem Verträker handelt es sich nicht um die Lautstärkeregelung. Die Verstärkungsregelung wurde ausgelegt, um verschiedene Quellen korrekt auf den Verträker anzupassen. Sie weist daraufhin, wie viel Signal besteht wird, um maximale Betriebsleistung zu erzielen. Die wichtigen Einstellungen gewährleisten den sicheren Betrieb des Verträkers und der Laufsprecher.

• Als erstes den Verständungsgel auf die,8-Volt-Einstellung drehen. Das ist der Mindestpegel, gaz links.
• Dann die Lautstärke in der Kopfeinheit auf 75% maximale Lautstärke drehen. Zum Beispiel: wenn die digitale Lautstärkenregelung bis „50% geht, sollte der „40“-Pegel benutz werden.
• Zum Schluss den Veränder langsam hochdrehen, bis eine Verzerrung hörbar ist. Dann dann Veränder wieder etwas zurückdrehen. Die Eingangssensibilität ist jetzt richtig eingestellt.

Frequenzweichen-Regelung

Der Veränderer ist mit einer eingebauten Frequenzwichte oder Filterregelungsystem versehen. Wie diese Einstellungen konfiguriert werden, hangt davon ab, welche Laufsprecher an den Veränderungen angeschlossen werden sollen. Die Frequenzweichenschaltung besteht aus zwei Hauptinstellungen: 1. Filttyp; 2. Frenzeneinstellung.

Die „Filtertyp“-Schaltung wird mit einem „LPF, FULL, HPF“-Schalter geregelt. Der Tiefpassfilter, LPF, lasst nur Niedrigfrequenz-Information an die Laufsprecher durch. Das Gegenteil wird mit dem Hochpassfilter, HPF, erzielt. Wenn kein Filter erforderlich ist, wird die FULL-Einstellung (Vollbereich) gewählt, wobei alle Frenzen durchgelassen werden.

Einige Laufsprecher erfordern für ihren einwandfrei Betrieb die Auswahl der Frequenzweiche, bis zu der sie spielen. Dazu dieren die „Frequenzeinstellungen". Im TPF-Modus spielen nur die Frenzen bis zur Frequenzweiche und rolten dann sanft ab. Im HPF-Modus sind alle Frenzen über diesen Punkt zu horen, wobei die niedrigeren graduell Herausgeltert werden.

Bassverträker

Manchmal wünschen wir etwas mehr Schwung am unteren Ende unseres Systems. Ihr Verstärker verfügt über einen internen Schaltkreis, der Frenzen im Bereich von 45Hz verstärkt. Der Bassverträger solleähnlich wie der Verstärkungsregler behandelt werden. Um den sicheren Betrieb des Verstärkers und der Laufsprecher zu gewährleisten, muss diese Funktion richtig eingestellt werden. Beim Verstärken der niederen Frenzen muss die Eingangssensibilität herunter gedreht werden. Anderenfalls kann permanenter Schaden entstehen.

Fernkontrolle der Lautstärke (separat verkauft)

Seien wir ehrlich: der Basspegel kann von einem Musiktück zum anderen erheblich schwanken.

Die Mochlichkeit, dieses mit einem Griff zu kontrollieren,tragterheblich zur Erhöhung des Horgenusses bei. Das RVC-System (im T3-2050-Modell nicht erhaltlich) bietet 18 Einstellstufen fur die Feineinstellung der Basstone. Außer dem ermoiglicht es, das System zu überwachen, was sehr wichtig ist. Wenn der Verstarker anfängt zu verzerren, erscheint der Buchstabe "C" in der Anzeige und fangt an zu blitzen. Ununterbrochene Verzerrung veranlafdt das "C", fest zu bleiben. Verzerrung ist der Grund #1 fur vorzeitigen Ausfall ihrer Laufsprecher oder subwoofoers. Wenn ihre Spannung unter 11v faltlt, liest die Anzeige "888". Wenn die Sicherung durchbrennt, blitzt die Anzeige ---".

Ultimate

Subsonic-Filter

Wir haben uns vorgenommen, das Meiste aus Ihrem Veränder zu machen. Das erzielen wir mit dem Subsonic-Filter in dem Tieftönerveränder. Wenn Sie ein Tieftöner-System mit Ports betreiben, ist es äußert wichtig, daß das Signal Ihres Veränderers nicht drastisch unter die Abstimmfrequency abfällt. Wenn das geschieht, reagiert Ihr Tieftöner wie wenn er im Freien ware, und das Gehäuse nicht existierte. Das Ergebnis ist langsamer und permanenter Schaden an der Schwingsspule.

Der Subsonic-Filter ist ständigeingeschaltet, um die Tieftöner zu schätzen. Mit einer Mindesteinstellung von 20Hz und der Möglichkeit 30Hz und 40Hz zu wahren, werden subharmonische Töne schnell unterrückt. Mit den ersten Porteinstellungen im 30Hz-40Hz-Bereich, konnen Sie versichert sein, daß die Tieftöner sauberer und mit weniger Verzerrung streilen. Außen dem Funktioniert Ihr Tieftöner effizienter, da[weder Spannungnoch Strom für die Wiedegabe dieser Frenquenzen verschwendet wird.

Spannung- und Temperaturkontrolle

Nichts ist kritischer für einen Veränder als die Stromversorgung und schelle Hitzeableitung. Ihr Tieftoner ist mit einer Spannungs- und Temperatur-Überwachungsschaltung mit Digitalanzeiger versehen. Stromspannung ist essentiell, um safer zu stellen, daß der Versärker mit genugend Strom versorgt wird. Die richtige Drahtstarke und das geeignete Zubehor minimieren Spanningsverluste. Ein Hochleistungskondensator hilft den Spanningspegel bei vorübergehenden Spitzen in der Musik zu erhalten.

Verstärker erzeugen viel Hitze, und Hitze ist ihr größter Feind. Wahlen Sie eine geeignete Einbaulage für den Verstärker, die kuhl genug für den sicheren Betrieb im vorgeschreibenbenen Temperaturbereich ist. Es wird nicht empfohlen, den Verstärker umgedreht, in Ablagefächern oder hinter nicht belufteten Platten einzubauen. daß Sie noch die Möglichkeit haben, die Temperatur Ihres Verstärkers zu überwachen, ist ein zusätzlicher Vorteil!

Niederpegel-Ausgang

Viele heutige Car-Audio Systeme benutzen mehrere Versteller. Ein Y-Adapter ist nicht die bevorzugte Methode, um ein Niederpegelsignal zu trennen, da dies garantiert zum Verlust des Signals führt. Ihr Versteller ist mit einer Vorverstärkerausgangs-Schaltung ausgestattet, die ein Vollbereichsignal an den nachsten Versteller weiter leitet. Fading zwischen den Laufsprechem ist bei dieser Anordnung nicht möglich.

Trigger-Ausgang

Die meisten heutigen Autoradios sind mit einer eingebauten Verstärker-Aktivierungsschaltung ausgestellt. Gewöhnlich beträgt die Stromfähigkeit dieser Schaltung 500mA. Dies genugt, um ein oder zwei Verstärker einszuschalten. Mehr als das kann jeder eine höhere Stromversorgung erfordern, die das Radio nicht bewältigen kann. Unsere Verstärker haben ihre eigenen Aktivierungsschaltungen, um Ihnen beim Einbau zu halten. Ob Sie nun mehrere Verstärker betreiben, zusätzliche Prozessoren oder Außenprozessoren haben, oder den Gebrauch von Lichteffekten in ihrer Installation vorsehen, unser +12v Trigger wird Ihnen halten, diese zu aktivieren. Der Ausgang ist auf 1A begrenzt und durch eine interne automatische Rückstellungschaftung geschützt.

Spezifikationen	T3-2050	T3-2100	T3-4075
RMS-Leistung:
·4 ohms	50x2	100x2	75x4
·2 ohms	80x2	150x2	120x4
Max. Ausgangsleistung:
·4 ohms	110x2	200x2	150x4
·2 ohms	170x2	350x2	230x4
Gebruckt:
·4 ohms	170x1	320x1	180x2
THD:	0.06%	0.05%	0.04%
Rauschabstand:	91db	94db	90db
Frequenzgang:	5-100Khz	5-100Khz	5-100Khz
Loutsprecher Widerstand:	2 ohms	2 ohms	2 ohms
Dampfungsfactor:	250@4 ohms	235@4 ohms	205@4 ohms
Eingangsempfindlichkeit:	250mV - 8V	250mV - 8V	250mV - 8V
Abmessungen:	11" x 12 1/4" x 2 3/8"	11" x 16" x 2 3/8"	11" x 17" x 2 3/8"
	28cm x 31cm x 6cm	28cm x 41cm x 6cm	28cm x 44cm x 6cm
Sicherung:	30A	25A x 2	40A x 2
Maximaler Strom:	11A	22.5A	33.5A

Spezifikationen	T3-1250	T3-500D	T3-1000D
RMS-Leistung:
·4 ohms	250x1	500x1	1000x1
·2 ohms	320x1	900x1	1200x1
Max. Ausgangsleistung:
·4 ohms	440x1	1000x1	1600x1
·2 ohms	620x1	1800x1	3500x1
Gebruckt:
·4 ohms
THD:	0.06%	0.12%	0.04%
Rauschabstand:	90db	90db	91db
Frequenzgang:	5-400 Hz	5-400Khz	5-400Khz
Laufsprecher Widerstand:	2 ohms	2 ohms	2 ohms
Dampfungsfactor:	210@4 ohms	230@4 ohms	220@4 ohms
Eingangsempfindlichkeit:	250mV - 8V	250mV - 8V	250mV - 8V
Abmessungen:	11" x 16" x 23/8"	11" x 193/4" x 23/8"	11" x 23" x 23/8"
	28cm x 41cm x 6cm	28cm x 50cm x 6cm	28cm x 58cm x 6cm
Sicherung:	20A x 2	40A x 3	Externo solamente
Maximaler Strom:	23A	55A	136A

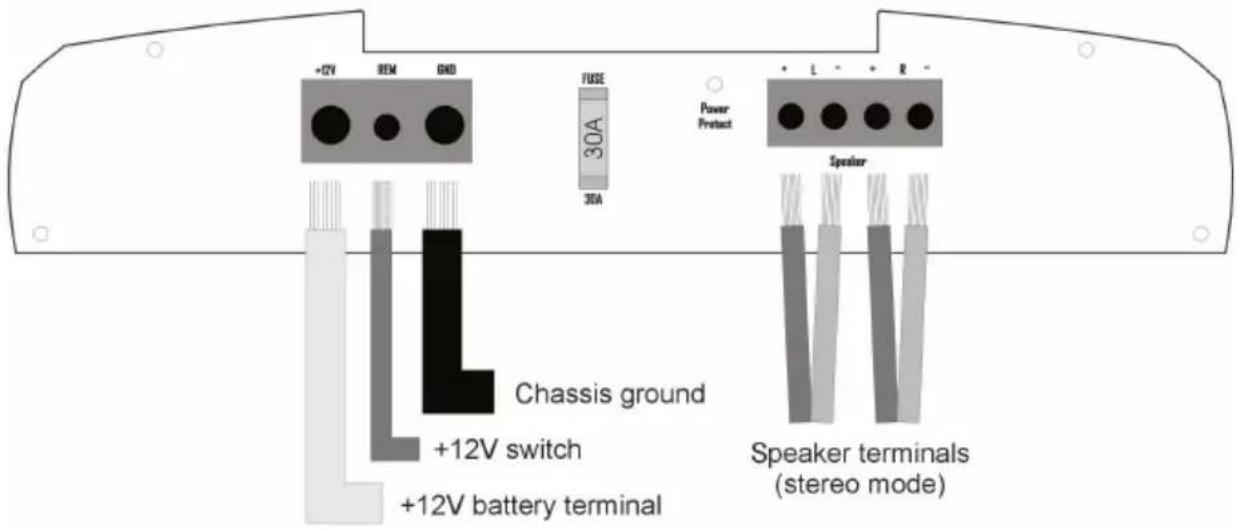

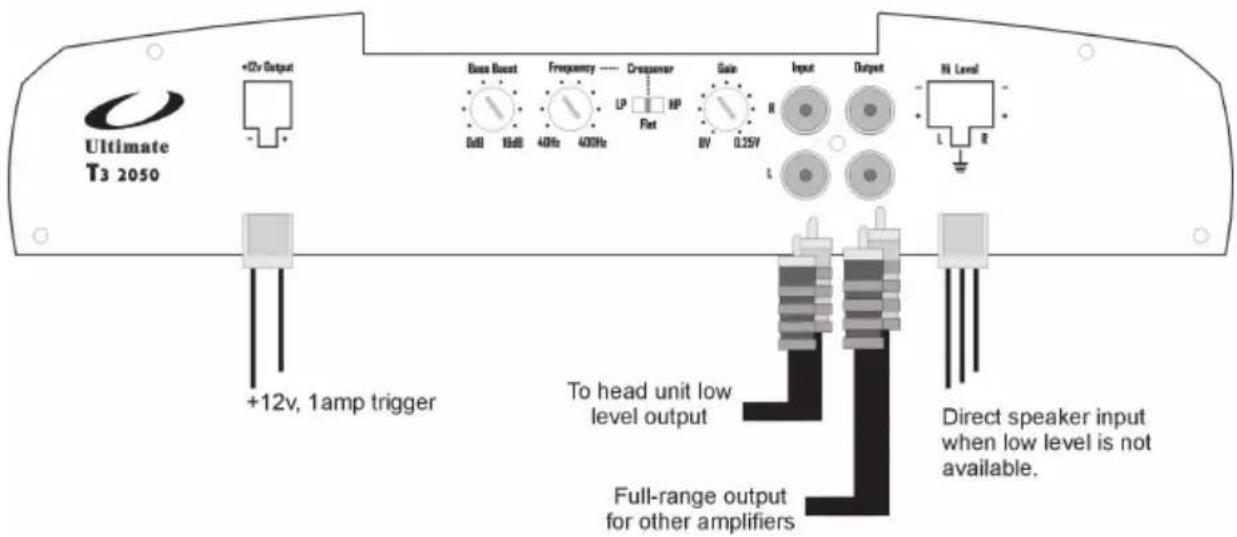

Diagram

T3-2050
