| Produkttyp | Audio-Leistungsverstärker Klasse AB |
| Marke | Ultimate |
| Modell | T22450 (Serie T2-2450) |
| Stromversorgung | MOSFET |
| RMS-Ausgangsleistung (4 Ohm) | 4 × 55 W |
| RMS-Ausgangsleistung (2 Ohm) | 4 × 80 W |
| Maximale Ausgangsleistung (4 Ohm) | 4 × 140 W |
| Maximale Ausgangsleistung (2 Ohm) | 4 × 200 W |
| Brückenleistung (4 Ohm) | 2 × 160 W |
| Frequenzgang | 10 Hz - 110 kHz |
| Gesamtklirrfaktor (THD) | 0,04% |
| Signal-Rausch-Verhältnis | 90 dB |
| Minimale Lautsprecherimpedanz | 2 Ohm |
| Eingangsempfindlichkeit (Niedrigpegel) | 300 mV - 8 V |
| Hochpegeleingang | Bis 10 V |
| Abmessungen (B × T × H) | 23 × 45 × 5 cm |
| Sicherung | 2 × 20 A |
| Schutzfunktionen | Kurzschluss, Überlastung, thermische Abschaltung |
| Anschlüsse | Vergoldete RCA-Anschlüsse, vergoldete Lautsprecherklemmen, Hochpegeleingang |
| Bedienelemente | Gain, LPF/HPF/Full-Filter, Bassanhebung (0-18 dB @ 45 Hz) |
| Montage | Montage mit Belüftung, nicht auf dem Kopf montieren |
Häufig gestellte Fragen - T22450 Ultimate
Benutzerfragen zu T22450 Ultimate
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Autoradio kostenlos im PDF-Format! Finden Sie Ihr Handbuch T22450 - Ultimate und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. T22450 von der Marke Ultimate.

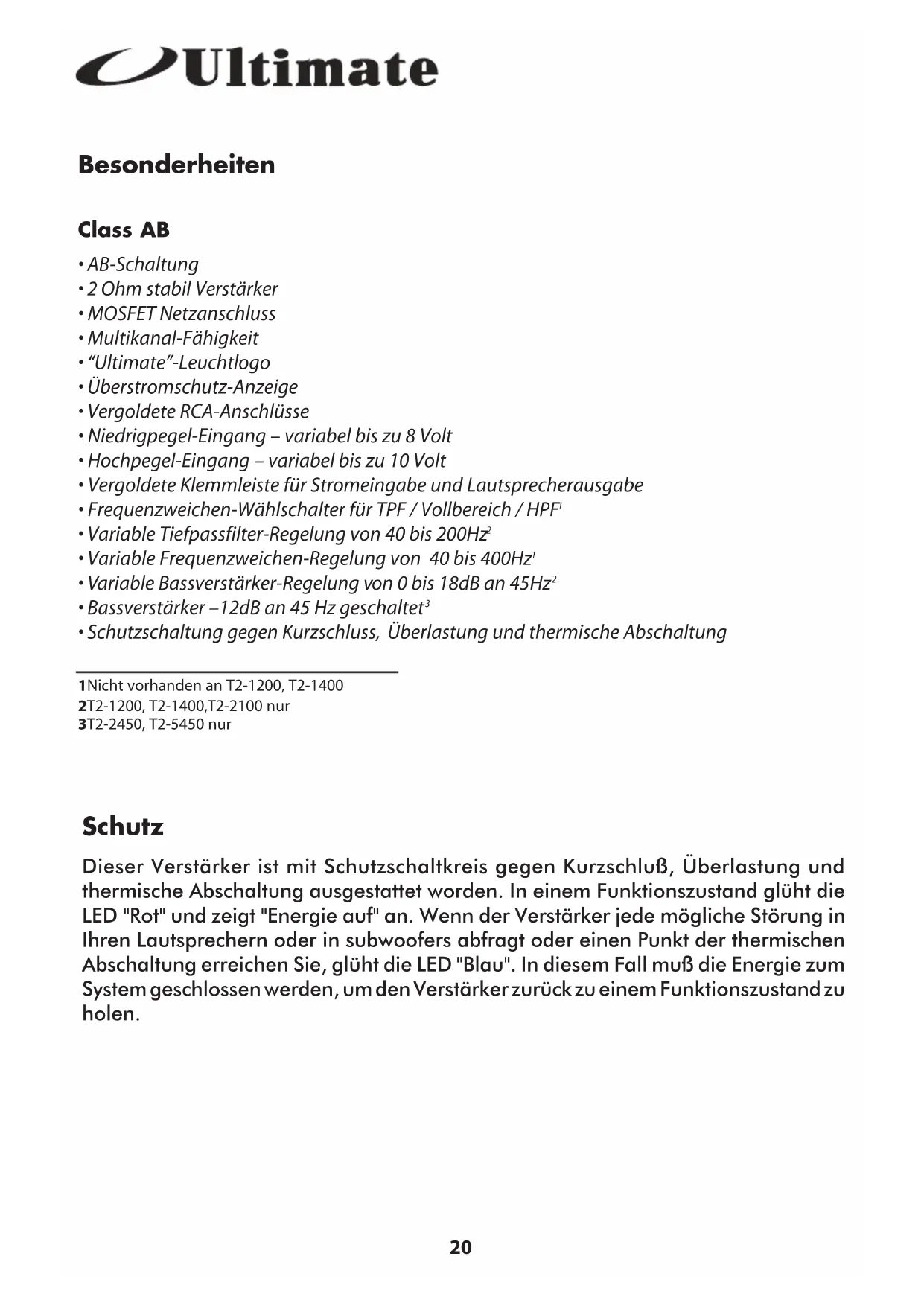

BEDIENUNGSANLEITUNG T22450 Ultimate
• AB-Schaltung
• 2 Ohm stabil Verstärker
• MOSFET Netzanschluss
• Multikanal-Fähigkeit
• "Ultimate"-Leuchtlogo
- Überstromschutz-Anzeige
• Vergoldete RCA-Anschlüsse
• Niedrigpegel-Eingang – variabel bis zu 8 Volt
- Hochpegel-Eingang – variabel bis zu 10 Volt
• Vergoldete Klemmleiste für Stromeingabe und Lautsprecherausgabe
- Frequenzweichen-Wählschalter für TPF / Vollbereich / HPF ^1
• Variable Tiefpassfilter-Regelung von 40 bis 200Hz ^2
• Variable Frequenzweichen-Regelung von 40 bis 400Hz ^1
- Variable Bassverstärker-Regelung von 0 bis 18dB an 45Hz ^2
- Bassverstärker – 12dB an 45 Hz geschaltet ^3
- Schutzschaltung gegen Kurzschluss, Überlastung und thermische Abschaltung
1Nicht vorhanden an T2-1200, T2-1400
2T2-1200, T2-1400, T2-2100 nur
3T2-2450, T2-5450 nur
Schutz
Dieser Verstärker ist mit Schutzschaltkreis gegen Kurzschluß, Überlastung und thermische Abschaltung ausgestattet worden. In einem Funktionszustand glüht die LED "Rot" und zeigt "Energie auf" an. Wenn der Verstärker jede mögliche Störung in Ihren Lautsprechern oder in subwoofers abfragt oder einen Punkt der thermischen Abschaltung erreichen Sie, glüht die LED "Blau". In diesem Fall muß die Energie zum System geschlossen werden, um den Verstärker zurück zu einem Funktionszustand zu holen.
Einbau
Ultimate empfiehlt dieses Produkt von einem Fachmann einbauen zu lassen. Sollten Sie das Produkt selbst einbauen wollen, bitte die Gebrauchsanleitung sorgfältig lesen und die unten angegebenen Anweisungen genau beachten. Nichtbeachtung kann zu einer Verringerung der Produktleistung, zu vorzeitigen oder sofortigen Betriebsstörungen oder zu Schäden am Wagen oder dessen Inhalt führen.
- Bei der Wahl des Einbauplatzes für den Verstärker muss auf ausreichende Belüftung geachtet werden. Die Bereiche unter den Sitzen oder im Kofferraum sind für den Einbau geeignet, solange die Luftströmung nicht beeinträchtigt wird. Den Verstärker nicht mit dem oberen Teil nach unten einbauen, da die Hitze nicht richtig abgeleitet werden kann, was zur thermischen Abschaltung oder zum Versagen der Komponenten führen kann.
- Mit einem gewöhnlichen Inbusschlüssel (3/32) die Sechskantenschraube an der Oberseite des Kühlkörpers der Hitze. Die Endkappen vom Verstärker abziehen, um die Anschlüsse und Einstellungen für den Einbau freizulegen.
- Den Verstärker mit 4 Schrauben - vorzugsweise auf einem Stück Holz - montieren. Wenn der Verstärker in die Karosserie eingeschraubt werden muss, die Brems-, Benzin- oder elektrischen Leitungen überprüfen und sich vom Benzintank fernhalten.
- Ein Netzkabel mit einem mindestens 8-Gauge (8 mm2) Draht direkt von dem positiven Pol Ihrer Batterie an den '+12V'-Anschluss des Verstärkers leiten. Eine separate Sicherung in einer Entfernung von 46cm von der Batterie anbringen, um das Fahrzeug vor einem möglichen Kurzschluss zu schützen. Die gesamte Nennleistungen der Verstärkersicherungen benutzen, um die Größe der unter der Haube benötigten Sicherung zu bestimmen.
- Der Verstärker schaltet nur ein, wenn die Zündung betätigt wird. Dazu kann ein 18-Gauge Draht an den Trigger-Ausgang der Kopfeinheit angeschlossen werden. Wenn ein Radio vom Original-Ausstattungshersteller benutzt wird, ist dies nicht möglich. In diesem Falle muss eine +12V-Schaltung mit einem Schalter lokalisiert werden.
- Ebenso wichtig ist der Erdungsweg für den positiven Eingang des Verstärkers. In der Karosserie eine Stelle finden, wo das Metall nackt ist, oder das Metall an einer Stelle der Karosserie bloßlegen. Mit dem möglichst kürzesten Draht an den Erdungsanschluss anschließen. Dazu die gleiche Drahtstärke wie für das Netzkabel benutzen. Die Farbe der Karosserie muss bis auf das nackte Metall entfernt werden.
- Wenn ein Niederpegel Ausgangssignal von der Kopfeinheit benutzt wird, ist ein hochwertiges RCA-Kabel erforderlich, um unerwünschte Geräusche zu vermeiden. Dabei vorzugsweise das andere Ende des Netzkabels für das RCA benutzen. Anderenfalls können unerwünschte Geräusche in das Eingangssignal eingeführt werden, die dann durch die Lautsprecher hörbar sind.
- Wenn Ihre Kopfeinheit nicht mit RCA ausgestattet ist, wird der Hochpegel-Eingang des Verstärkers benutzt. Dazu ist es am besten, wenn der Lautsprecher, der dem Verstärker am nächsten ist, angezapft wird. Mit einem gewöhnlichen 18-Gauge Lautsprecherdraht, linke und rechte (positive und negative) Signale anzapfen. Direkt an den Hochpegel-Eingang des Verstärkers anschließen. Um einen unverzerrten Klang zu gewährleisten, sind korrekte Verstärkereinstellungen erforderlich.
- Der Einbau Ihres neuen Verstärkers ist jetzt beendet. Bitte zum Abschnitt „Verstärkereinstellungen“ in dieser Gebrauchsanleitung gehen, um den Verstärker sachgemäß für maximalen Hörgenuss zu konfigurieren.
Ultimate
Verstärkereinstellungen
Bei der Verstärkungsregelung (Eingangssensibilität) in diesem Verstärker handelt es sich nicht um die Lautstärkeregelung. Die Verstärkungsregelung wurde ausgelegt, um verschiedene Quellen korrekt auf den Verstärker anzupassen. Sie weist darauf hin, wie viel Signal benötigt wird, um maximale Betriebsleistung zu erzielen. Die richtigen Einstellungen gewährleisten den sicheren Betrieb des Verstärkers und der Lautsprecher.
- Als erstes den Verstärkungspegel auf die „8-Volt“-Einstellung drehen. Das ist der Mindestpegel, ganz links.
- Dann die Lautstärke in der Kopfeinheit auf 75% maximale Lautstärke drehen. Zum Beispiel: wenn die digitale Lautstärkenregelung bis „50% geht, sollte der „40“-Pegel benutz werden.
- Zum Schluss den Verstärker langsam hochdrehen, bis eine Verzerrung hörbar ist. Dann denn Verstärker wieder etwas zurückdrehen. Die Eingangssensibilität ist jetzt richtig eingestellt.
Frequenzweichen-Regelung
Der Verstärker ist mit einer eingebauten Frequenzweiche oder Filterregelungsystem versehen. Wie diese Einstellungen konfiguriert werden, hängt davon ab, welche Lautsprecher an den Verstärker angeschlossen werden sollen. Die Frequenzweichenschaltung besteht aus zwei Haupteinstellungen: 1. Filtertyp; 2. Frequenzeinstellung.
Die „Filtertyp“-Schaltung wird mit einem „LPF, FULL, HPF“-Schalter geregelt. Der Tiefpassfilter, LPF, lässt nur Niedrigfrequenz-Information an die Lautsprecher durch. Das Gegenteil wird mit dem Hochpassfilter, HPF, erzielt. Wenn kein Filter erforderlich ist, wird die FULL-Einstellung (Vollbereich) gewählt, wobei alle Frequenzen durchgelassen werden.
Einige Lautsprecher erfordern für ihren einwandfreien Betrieb die Auswahl der Frequenzweiche, bis zu der sie spielen. Dazu dienen die „Frequenzeinstellungen“. Im TPF-Modus spielen nur die Frequenzen bis zur Frequenzweiche und rollen dann sanft ab. Im HPF-Modus sind alle Frequenzen über diesen Punkt zu hören, wobei die niedrigeren graduell herausgefiltert werden.
Bassverstärker
Manchmal wünschen wir etwas mehr Schwung am unteren Ende unseres Systems. Ihr Verstärker verfügt über einen internen Schaltkreis, der Frequenzen im Bereich von 45Hz verstärkt. Der Bassverstärker sollte ähnlich wie der Verstärkungsregler behandelt werden. Um den sicheren Betrieb des Verstärkers und der Lautsprecher zu gewährleisten, muss diese Funktion richtig eingestellt werden. Beim Verstärken der niederen Frequenzen muss die Eingangssensibilität herunter gedreht werden. Anderenfalls kann permanenter Schaden entstehen.
Niederpegel-Ausgang
Als Alternative zu einem zweiten RCA für mehrere Verstärker, bietet der Niederpegel-Ausgang ein Vollbereich-Signal. Fading ist bei dieser Anordnung nicht möglich.
| Spezifikationen | T2-2250 | T2-2100 | T2-2450 |
| RMS-Leistung: | |||
| · 4 ohms | 55 × 2 | 100 × 2 | 55 × 4 |
| · 2 ohms | 80 × 2 | 190 × 2 | 80 × 4 |
| Max. Ausgangsleistung: | |||
| · 4 ohms | 140 × 2 | 240 × 2 | 140 × 4 |
| · 2 ohms | 320 × 2 | 360 × 2 | 200 × 4 |
| Gebruckt: | |||
| · 4 ohms | 160 × 1 | 400 × 1 | 160 × 2 |
| THD: | 0.05% | 0.05% | 0.04% |
| Rauschabstand: | 91db | 101db | 90db |
| Frequenzgang: | 10-110Khz | 10-110Khz | 10-110Khz |
| Lautsprecher Widerstand: | 2 ohms | 2 ohms | 2 ohms |
| Dampfungsfaktor: | 220 @ 4 ohms | 240 @ 4 ohms | 200 @ 4 ohms |
| Eingangsempfindlichkeit: | 300mV - 8V | 300mV - 8V | 300mV - 8V |
| Abmessungen: | 9'' x 113/4'' x 2'' | 9'' x 181/2'' x 2'' | 9'' x 175/8'' x 2'' |
| 23cm x 30cm x 5cm | 23cm x 47cm x 5cm | 23cm x 45cm x 5cm | |
| Sicherung: | 25A | 25A × 2 | 20A × 2 |
| Spezifikationen | T2-5450 | T2-1200 | T2-1400 |
| RMS-Leistung: | |||
| · 4 ohms | 55 × 4 + 170 × 1 | 200 × 1 | 400 × 1 |
| · 2 ohms | 85 × 4 + 240 × 1 | 300 × 1 | 550 × 1 |
| Max. Ausgangsleistung: | |||
| · 4 ohms | 140 × 4 + 300 × 1 | 350 × 1 | 800 × 1 |
| · 2 ohms | 320 × 4 + 410 × 1 | 470 × 1 | 1100 × 1 |
| Gebruckt: | |||
| · 4 ohms | |||
| THD: | 0.05% | 0.12% | 0.04% |
| Rauschabstand: | 96db | 97db | 97db |
| Frequenzgang: | 10-110Khz | 10-200Khz | 10-200Khz |
| Lautsprecher Widerstand: | 2 ohms | 2 ohms | 2 ohms |
| Dampfungsfaktor: | 230 @ 4 ohms | 180 @ 4 ohms | 190 @ 4 ohms |
| Eingangsempfindlichkeit: | 300mV - 8V | 300mV - 8V | 300mV - 8V |
| Abmessungen: | 9'' × 205/8'' × 2'' | 9'' × 141/2'' × 2'' | 9'' × 181/2'' × 2'' |
| 23cm x 52cm x 5cm | 23cm x 37cm x 5cm | 23cm x 47cm x 5cm | |
| Sicherung: | 40A x 2 | 30A | 30A x 2 |
Diagram
T2-1200 / T2-1400


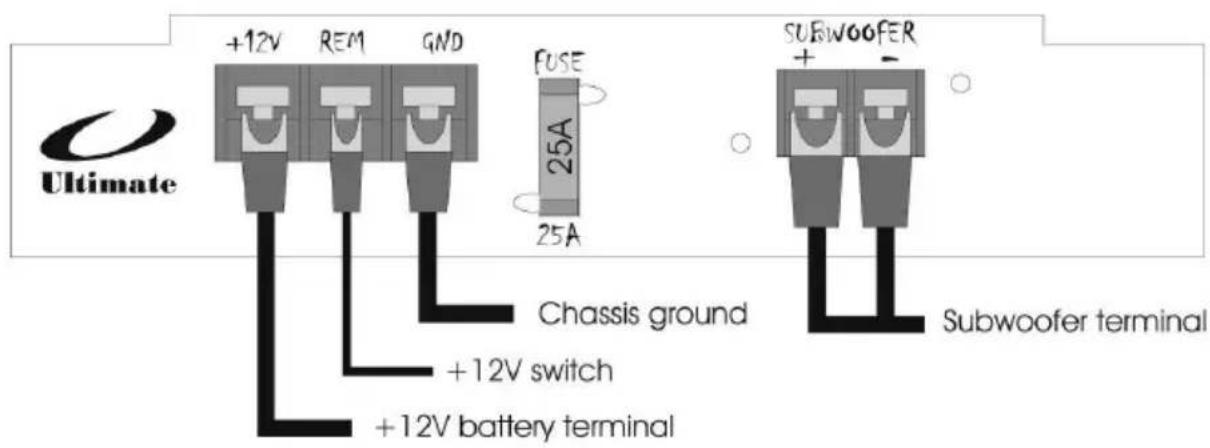

Ultimate +12V REM GND FUSE 25A 25A Chassis ground +12V switch +12V battery terminal SUBwoofer + - Subwoofer terminal


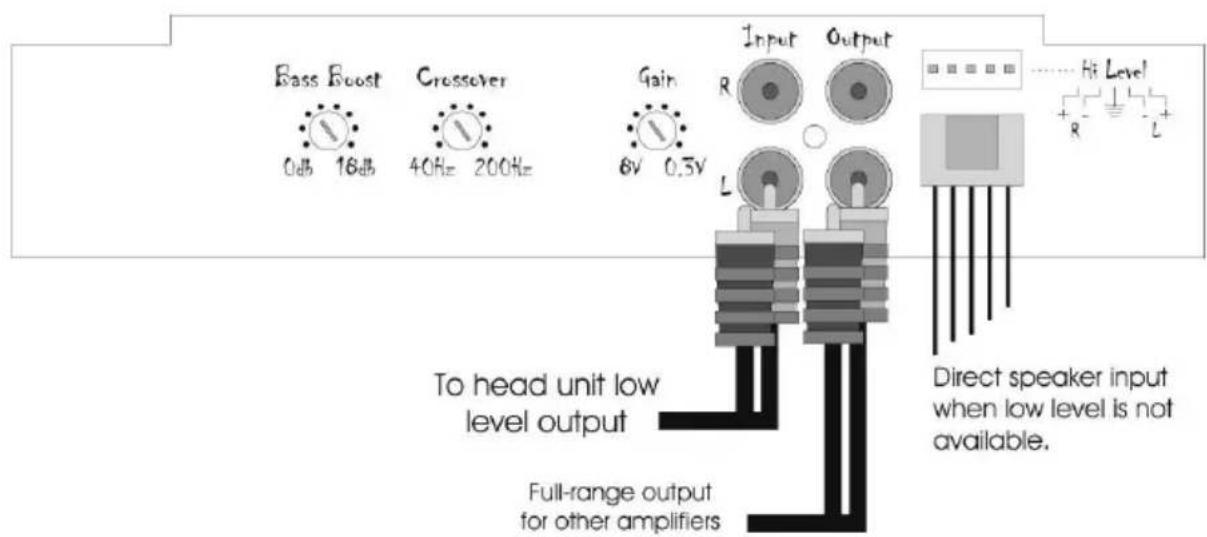

Bass Boost 0dB 18dB Crossover 40Hz 200Hz Gain 6V 0.5V Input Output L Hi Level R L To head unit low level output Full-range output for other amplifiers Direct speaker input when low level is not available.
