MODE D'EMPLOI T32100 Ultimate

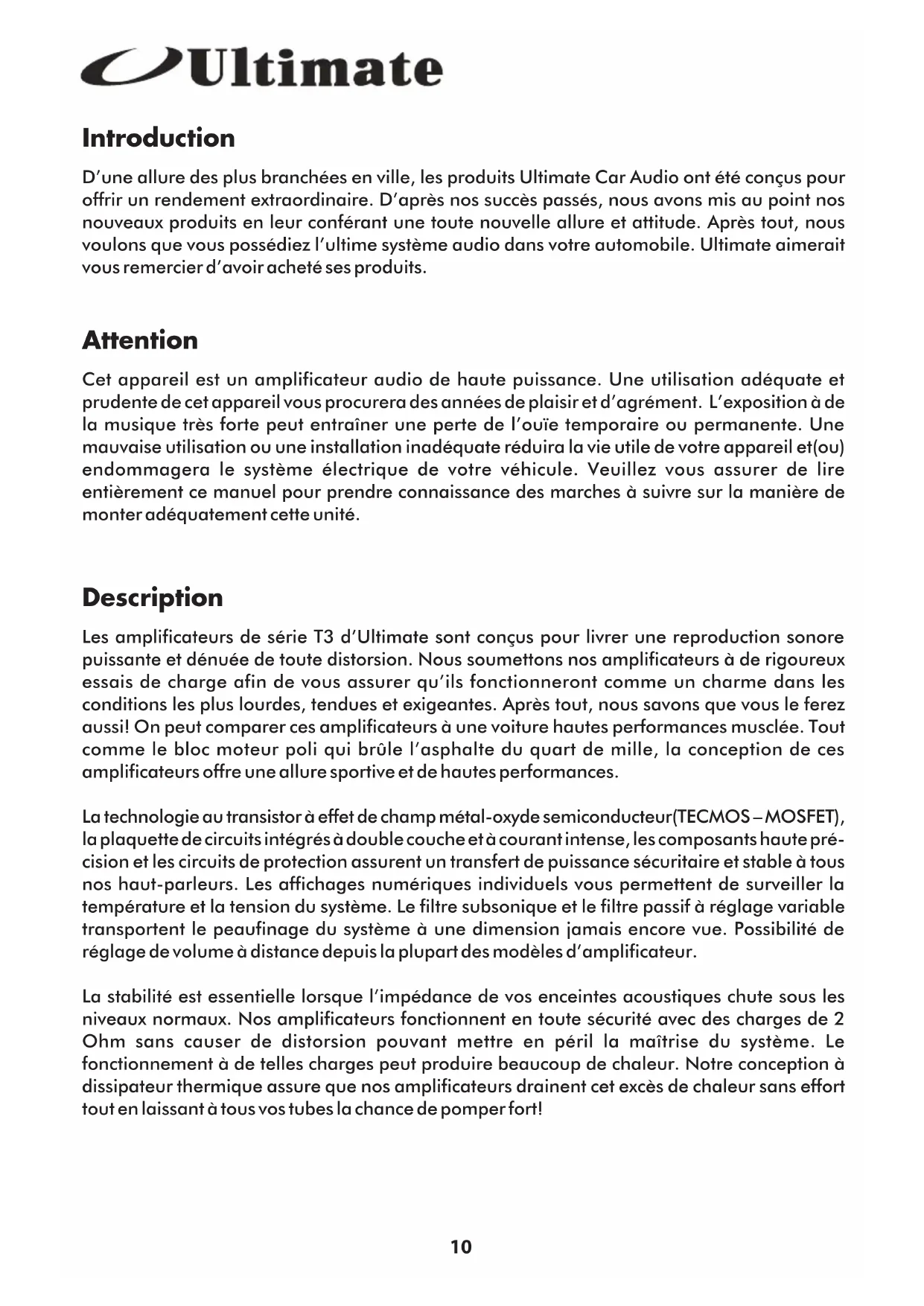

D'une allure des plus branchées en ville, les produits Ultimate Car Audio ont été conçus pour offrir un rendement extraordinaire. D'après nos succes passés, nous avons mis au point nos nouveaux produits en leur conférant une toute nouvelle allure et attitude. ÀpRES tout, nous voulons que vous possédiez l'ultime système audio dans votre automobile. Ultimate aimerait vous remercier d'avoir achété ses produits.

Attention

Cet appeareil est un amplificateur audio de haute puissance. Une utilisation adequate et prudente de cet appeareil vous procurera des années de plaisir et d'agrement. L'exposition a de la musique très fortpe peut entrainer une perte de l'ouie-temporaire ou permanente. Une mauvaise utilisation ou une installation inadéquate réduira la vie utile de votre apparéil et(ou) endommagera le système électrique de votre vehicule. Veuillez vous assurer de litre entiennent ce manuel pour prendre connaissance des marches à suivre sur la manière de monter adequatement cette unité.

Description

Les amplificateurs de série T3 d'Ultimate sont conçus pour livrer une reproduction sonore puissant et dénuée de toute distorsion. Nous soumettons nos amplificateurs à de rigoureux essais de charge afin de vous assurer qu'ils fonctionneront comme un charme dans les conditions les plus lourdes, tendues et exigeantes. ÀpRES tout, nous savons que vous le ferez aussi! On peut comparer ces amplificateurs à une voiture haute performances muscée. Tout comme le bloc moteur poli qui brûle l'asphalte du quart de mille, la conception de ces amplificateurs offre une allure sportive et de haute performances.

La technologie au transistor à effet de champ métal-oxyde semiconducteur(TECMOS-MOSFET), la plaquette de circuits intégrés à double couche et à courant intense, les composants haute précision et les circuits de protection assurent un transfert de puissance sécuritaire et stable à tous nos haut-parleurs. Les affichages numériques individuels vous permettent de surveiller la température et la tension du système. Le filtré subsonique et le filtré passif à réglage variable transportent le peaufinage du système à une dimension jamais encore vue. Possibilité de réglage de volume à distance depuis la plupart des modèles d'amplificateur.

La stabilité est essentielle lorsque l'impédance de vos enceintes acoustiques chute sous les niveaux normaux. Nos amplificateurs fonctionnent en toute sécurité avec des charges de 2 Ohm sans causeur de distorsion pouvant metre en péril la maitrise du système. Le fonctionnement à de telles charges peut produit beaucoup de chaleur. Notre conception à dissipateur thermique assure que nos amplificateurs drainent cet excès de chaleur sans effort tout en laissant à tous vos tubes la chance de pomper fort!

Charakteristiques

Class AB - T3-2050, T3-2100, T3-4075, T3-1250

Circuits de classe AB

• Amplificateur stable de 2 ohms

• Fonction à multiples voies

• Alimentation électrique MOSFET

• A plusieurs voies

• Logo "Ultimate" à 2 modes de fonctionnement lumineux

• Mètres de tension et de température de numérique

Indicateur de puissance de pointe

• Connexions RCA plaquées or

• Entrée à bas niveau – variable jusqu'à 8 volts

• Entrée à haut niveau - variable jusqu'à 10 volts

• Bloc de connexions plaqué or pour entrée d'alimentation électrique et sortie par les haut-parleurs

Interrupteur de selection de répartition pour filtré LPF / entier / filtré HPF

• Contrôle du filtré passe-bas variable de 40 à 200 Hz²

• Contrôle de croisement variable de 40 à 400 Hz

• Contrôle d'amplification de basses fréquences variables de 0 à 18 décibels à 45 Hz

Filtre subsonique avec la coupure 24db/oct - commutee a 20, 30, 40Hz

• Circuits de protection contre les court-circuits, les surcharges et les hausses thermiques

• Signal d'output de 12V - 1 ampère, circuit protégé

1 Non disposable dessus T3-1250

2 T3-1250subsection

3 T3-2100, T3-1250 seulement

Class D - T3-500D, T3-1000D

• Amplificateur stable de 2 ohms
• Alimentation électrique MOSFET
• Logo "Ultimate" à 2 modes de fonctionnement lumineux
• Mètres de tension et de température de numérique
  Indicateur de puissance de pointe
• Connexions RCA plaquées or
• Entrée à bas niveau – variable jusqu'à 8 volts
• Entrée à haut niveau – variable jusqu'à 10 volts
• Bloc de connexions plaqué or pour entrée d'alimentation électrique et sortie par les haut-parleurs
• Contrôle de croisement variable de 40 à 200 Hz
• Contrôle d'amplification de basses fréquences variables de 0 à 18 décibels à 45 Hz
  Filtre subsonique avec la coupure 24db/oct - commutée à 20,30, 40Hz
  Circuits de protection contre les court-circuit,les surcharges et les hausses thermiques
• Signal d'output de 12V - 1 ampère, circuit protégé

Ultimate

Montage

Ultimate commande que tous ses produits soient installés par des professionnels. Si vous decide d'installer ce produit vous-même, lisez attentivement ce manuel et consultez les directives détaillées ci-dessous. L'omission de suivre ces directives pourrait entraîner une performance médiocre du produit, un mauvais fonctionnement prémature ou immédiat ainsi que des dommages possibles à votre vehicule ou son contenu.

• Lorsque vous sélectionnez un endroit où monter votre amplificateur, assurez-vous de-disposer d'une bonne ventilation. Les endroits se trouvant sous les sièges ou dans les coffres sont convenables, en autant que la circulation d'air ne soit pas restreinte.Ne montez pas votre amplificateur à l'envers,puisque la chaleur ne se dissipera pas efficacement, et un arrêt thermique ou une panne d'un composant pourrait se produit.

• À l'aide d'une clé Allen standard (3/32), enlevez les boulons à tête hexagonale situés au dessus du dissipateur de la chaleur. En tirant sur les embouts pour les enlever de l'amplificateur, vous trouvez tous les connecteurs et ajustements permettant de compléter le montage.

• MontezYOUR amplificateur a laide des 4 vis, préferablement sur un morceau de bois. Si vous le vissez dans la carrosserie du vehicule, assurez-vous de vérifier s'il y a des conduites de frein, des conduits d'essence ou des canalisations electriques, et tenez-vous loin du réserveir a essence.

• À l'aide d'un fil de calibre 8 minimum, acheminez un cable d'alimentation directement à la borne positive de votre batterie à la borne +12 V de votre amplificateur. Un fusible distinct doit se situer à l'intérieur de 45 cm (18 pouces) de la batterie, afin de protégger le vehicule contre un court-circuit potentiel. Faites le total des calibres du fusible de vos amplificateurs pour déterminer la grosseur du fusible requis sous le capot.

• Voitre amplificateur se mettra en marche seulement lorsque l'allumage est activé. Vous pouze le faire en branchant un fil de calibre 18 à la sortie « déclencheur » de votre unité de tete. Si vous utilisez une radio d'équipement d'origine (OEM), cela ne sera pas disponible. Vous doivent couver un circuit commuté de + 12 V pour que cela soit possible.

• Le cheminement de mise à la terre est tout aussi important pour l'alimentation positive de votre amplificateur. Trouvez ou creez un endroit en métal à nu sur le chassis du vehicule. À l'aide d'un fil le plus court possible, branche-le à la borne « GND » en utilisant le fil du même calibre que vous l'avez fait pour l'alimentation électrique. La peinture sur la carrosserie doit être enlevée jusqu'àu métal à nu.

• Si vous utilisez un signal de sortie à bas niveau à partir de votre unité de tete, assurez-vous d'utiliser un cable RCA de grande qualité pour empêcher les bruits indésirables. On recommende d'utiliser le côte opsoé au fil électrique pour activer RCA. L'omission de le faire peut produit des bruits indésirables dans le signal d'entrée et qui se feront entendre dans vos haut-parleurs.

• Si vous unité de tête n'a pas de RCA, alors l'entrée de haut niveau de l'amplificateur serait utilisée. Il est alors idéal d'utiliser les haut-parleurs les plus proches de l'endetroit où se trouve l'amplificateur. À l'aide d'un fil de haut-parleurs de calibre 18 ordinaire, prenez les signaux de gauche et de croite (positif et négatif). Branchez directement dans l'entrée « haut niveau » de votre amplificateur. Les réglages du gain ajustats sont requis pour assurer un son sans distorsion.

• Vous avez maintainant terminé le montage de votre nouvel amplificateur. Lisez la section « Réglages de l'amplificateur » de ce manuel pour configurer ajustement votre amplificateur afin de profiter au maximum de votre apparéil.

Calibrage du gain

Le contrôle du gain (sensitivité de l'entrée) de cet amplificateur n'est pas un contrôle du volume. Il est concu pour produit un assortiment ajustant des diverses unités de source à cet amplificateur et il procure une référence à la quantité des signaux qui sera nécessaire pour atteindre la puissance de fonctionnement maximal. Lesbons réglages assureront un fonctionnement sans danger de votre amplificateur et de vos haut-parleurs.

• Commencez par tourner le niveau du gain au réglage « 8 volts ». C'est le niveau minimum, à l'extreme gauche.
• Ensuite, tournez le volume de votre unité de tête jusqu'à 75% du volume maximal. Par exemple: si vous contrôle de volume numérique va jusqu'à « 50», vous utiliseriez le niveau « 40 » pour ce exercice.
• Enfin, commencez lentement à augmenter le gain jusqu'à ce que la distorsion devienne audible, puis reculez le gain d'une encoche. Vous avez maintainant régler ajustement votre sensibilité d'entrée.

Contrôle de Répartiteur

Votre amplificateur a ete conu avec un repartiteur a l'intérieur ou un systeme de gestion de filtrte. La maniere de configurer ces reglages dependra des haut-parleurs que vous branchez a l'amplificateur. Le circuit de croissement consiste en deux principaux reglages : 1. le type de filtrre; 2. I'ajustement de la frqueence.

Le « type de filtré » est contrôle par un interrupteur « LPF, ENTIER, HPF ». Le filtré passe-bas, LPF, permettra la transmission de données à basse fréquence aux haut-parleurs. On aurait le contraire avec le HPF, le filtré passé-haut. Lorsque aucun filtrer n'est requis, le réglage FULL (Entier) serait sélectionné, permettant à toutes les fréquences de passer.

Pour un bon fonctionnement de certains haut-parleurs, il est nécessaire de selectionner le point de croissement dans lequel ils joueront. Le réglage « ajustement de la fréquence » vous permet d'accomplir ceci. En mode LPF, seules les fréquences jusqu'àu point de croissement joueront avec un doux roulement au-delà de ce point. En mode HPF, toute fréquence au-dessus de ce point sera entendue et celles en-dessous seront filtrées graduèlement.

Amplification des Graves

Parfois, on désire donner un coup de pied au bas de l'étendue de son système. Vote amplificateur presente un circuit interne concu pour amplifier les fréquences environnant 45 Hz. On doitTRAiter l'amplification des graves de la même façon qu'une commande de gain. Un réglage approprié de cette commande sera obligatoire pour garantir le fonctionnement sécuritaire de votre amplificateur et de vos haut-parleurs. Lorsque vous amplifiez les graves, il faut aussi réduire la pré atténuation; sinon, il peut en résultat des dommages permanents.

Réglage de volume à distance (vendu séparément)

Ne nous leurrons pas: les niveaux de graves peuvent fluctuer considérablement d'un type de musique à un autre. Un réglage à portée de main peut rehauser vos répartir d'écoute. Le RVD (non disponible avec le modele T3-2050) prévoit une marche à suivre de 18 étapes pour régler l'accord précis des graves. De plus, il vous fournir une surveillance essentielle de votre amplificateur. Si la distorsion commence sur l'amplificateur, la dette "C" apparaitra dans l'affichage et commencerà à clignoter. La distorsion continue causera le "C" à rester solide. La distorsion est la raison #1 de l'échec prematuré de vos haut-parleurs ou subwoofer. Si cette tension chutes au-dessous de 11v, l'affichage lira "888". Si le fusible souffle, l'affichage clignotera "...".

Ultimate

Filtre Subsonique

Notre but consiste à ce que vous profitiez au maximum de votre amplificateur. Le filtrte subsonique dans l'amplificateur du haut-parleur d'extrêmes graves vous aidera à en tirer le meilleur parti. Si vous utilisez un haut-parleur d'extrêmes graves résonnant, il est critique que le signal provenant de l'amplificateur ne tombe pas radicalement sous la fréquence de symthonisation. Autrement, le haut-parleur d'extrêmes graves aura la sensation de se trouver à l'air libre, comme s'il n'existait aucune enceinte; cela entraîne un endommagement lent mais permanent de la bobine mobile.

Notre filtré subsonique est toujours en fonction afin de protégier vos haut-parleurs d'extrêmes graves. Avec son réglage minimal de 20 Hz et Sélectionnable à 30 et à 40 Hz, il vous assure que les sous-harmoniques s'attenuentrapidement. Avec la majeure partie des ports syntonisés dans la plage de 30 à 40 Hz, vous pouvez demeurer certain(e) que vous haut-parleur d'extrêmes graves reproduira avec plus de nettete et de clarté et moins de distorsion. De plus, votre amplificateur fonctionnera plus efficacement parce qu'il ne gaspillera aucune tension ni aucun courant sur la reproduction de ces fréquences.

Dispositif de surveillance de la température et de la tension

Rien ne revêt plus de criticité pour un amplificateur que le système de transmission de puissance et la dissipation aussi rapide que possible de la chaleur. Notre amplificateur recèle des circuits qui surveillent la tension et la température à l'aide d'instruments numériques installés sur la partie supérieure. La tension joue un role crucial dans la transmission d'un courant suffisant jusqu'à votre amplificateur. Des fils d'alimentation et des accessoires de calibre ajustat réduiront au minimum la perte de tension. Un condensateur de haute puissance aidera àMAINTER un niveau approprié de tension durant les pics transitoires dans la musique.

Les amplificateurs produit de la chaleur, soit leur pire ennemi. Lechioit d'un emplacement approprié pour toute amplificateur se revèle donc vital, car cette lui assurer a l'obtention du refroidissement qu'il nécessite pour fonctionner à des températures sécuritaires. Nous déconseillons d'installer notre amplificateur à l'envers, dans des compartments de rangement, ou derrière des panneaux sans ventilation. Un contrôle de température sur toute amplificateur constitue donc un out!

Sortie de faible intensité

Bon nombre des chaînes audio phoniques pour automobile d'aujord'hui font fonctionner plusieurs amplificateurs. Nous déconseillons l'utilisation d'un adaptateur en Y pour la division du signal à bas niveau, car cela garantirait une perte de signal. Notre amplificateur renferme un circuit de sortie de préamplificateur qui passes un signal de pleine étendue à votre prochain amplificateur. Il est à noter que cet arrangement exclut la possibilité d'une capacité entre haut-parleurs.

Sortie de déclencheur

La plupart des préamplificateurs actuels intègrent un circuit de « mise sous tension » d'amplificateur. En général, le courant maximal admissible à ce circuit est de 500 mA. Bien que suffisant pour actionner un ou deux amplificateurs, la présence d'un plus grand nombre d'amplificateurs exigera un courant plus intense qu'il ne pourrait absorber. Nos amplificateurs contiennent leur propre circuit de mise sous tension qui vous assistera dans votre configuration. Peu importe si vous faites fonctionner des amplificateurs multiples, disposez de processeurs supplémentaires ou non intégrés, ou encore utilisez des effets lumineux dans votre chaine audio phonique, notre déclencheur +12 V vous aidera à lesmettre sous tension. Cette sortie se limite à 1 A et jouit d'une protection interne par un circuit d'autoreinitialisation.

Specifications	T3-2050	T3-2100	T3-4075
Sortie de puissance RMS:
·4 ohms	50x2	100x2	75x4
·2 ohms	80x2	150x2	120x4
Sortie de puissance Max:
·4 ohms	110x2	200x2	150x4
·2 ohms	170x2	350x2	230x4
Sortie de puissance en Ponte:
·4 ohms	170x1	320x1	180x2
DHT:	0.06%	0.05%	0.04%
Rapport signal/bruit:	91db	94db	90db
Réponse de fréquence:	5-100Khz	5-100Khz	5-100Khz
Impédance de haut-parleur:	2 ohms	2 ohms	2 ohms
Facteur d'atténuation effectif:	250@4 ohms	235@4 ohms	205@4 ohms
Sensibilité d'entrée:	250mV - 8V	250mV - 8V	250mV - 8V
Dimensions:	11" x 12 1/4" x 2 3/8"	11" x 16" x 2 3/8"	11" x 17" x 2 3/8"
	28cm x 31cm x 6cm	28cm x 41cm x 6cm	28cm x 44cm x 6cm
Fusible:	30A	25A x 2	40A x 2
Courant maximum:	11A	22.5A	33.5A
Specifications	T3-1250	T3-500D	T3-1000D
Sortie de puissance RMS:
·4 ohms	250x1	500x1	1000x1
·2 ohms	320x1	900x1	1200x1
Sortie de puissance Max:
·4 ohms	440x1	1000x1	1600x1
·2 ohms	620x1	1800x1	3500x1
Sortie de puissance en Ponte:
·4 ohms
DHT:	0.06%	0.12%	0.04%
Rapport signal/bruit:	90db	90db	91db
Réponse de fréquence:	5-400 Hz	5-400Khz	5-400Khz
Impédance de haut-parleur:	2 ohms	2 ohms	2 ohms
Facteur d'atténuation effectif:	210@4 ohms	230@4 ohms	220@4 ohms
Sensibilité d'entrée:	250mV - 8V	250mV - 8V	250mV - 8V
Dimensions:	11" x 16" x 2 3/8"	11" x 19 3/4" x 2 3/8"	11" x 23" x 2 3/8"
	28cm x 41cm x 6cm	28cm x 50cm x 6cm	28cm x 58cm x 6cm
Fusible:	20A x 2	40A x 3	Externe seulement
Courant maximum:	23A	55A	136A
