Type de produit	Amplificateur audio de voiture Classe AB
Modèle	T2-2250 (T22250)
Marque	Ultimate
Puissance de sortie RMS (4 ohms)	55 W x 2
Puissance de sortie RMS (2 ohms)	80 W x 2
Puissance de sortie Max (4 ohms)	140 W x 2
Puissance de sortie en pont (4 ohms)	160 W x 1
DHT (Distorsion harmonique totale)	0,05 %
Rapport signal/bruit	91 dB
Réponse en fréquence	10 Hz - 110 kHz
Impédance minimale des haut-parleurs	2 ohms
Facteur d'atténuation	220 @ 4 ohms
Sensibilité d'entrée (bas niveau)	300 mV - 8 V
Entrée haut niveau	Variable jusqu'à 10 V
Alimentation	12 V (batterie)
Fusible recommandé	25 A
Filtres intégrés	Filtre passe-bas (LPF), passe-haut (HPF), plein (FULL) variables 40-200 Hz / 40-400 Hz
Amplification des graves	0-18 dB à 45 Hz (commutable 12 dB)
Protections	Court-circuit, surcharge, thermique (LED rouge = marche, bleue = défaut)
Connecteurs	RCA plaqués or, borniers plaqués or pour alimentation et haut-parleurs
Dimensions (L x P x H)	23 cm x 30 cm x 5 cm
Poids estimé	2,5 kg

FOIRE AUX QUESTIONS - T22250 Ultimate

Comment installer correctement l'amplificateur Ultimate T22250 ?

Assurez une bonne ventilation, ne montez pas l'ampli à l'envers. Utilisez un câble d'alimentation de calibre 8 minimum, reliez directement à la batterie avec un fusible à moins de 45 cm de celle-ci. Le fil de masse doit être court et fixé à une surface métallique nue. Connectez le fil de télécommande (REM) à la sortie déclencheur de l'autoradio ou à un +12 V commuté.

Quel type de câble utiliser pour l'alimentation et les haut-parleurs ?

Pour l'alimentation, utilisez un câble de calibre 8 (minimum). Pour les haut-parleurs, un fil de calibre 18 convient. Les connexions RCA doivent être de bonne qualité pour éviter le bruit. Pour l'entrée haut niveau, utilisez du fil de haut-parleur standard.

Comment régler le gain (sensibilité d'entrée) ?

Commencez avec le gain à 8 V (minimum). Mettez le volume de l'autoradio à 75% du maximum. Augmentez lentement le gain jusqu'à entendre une distorsion, puis reculez d'un cran. Le gain n'est pas un volume : il adapte l'ampli à la source.

Que signifie la LED bleue sur l'amplificateur ?

La LED bleue indique un défaut : court-circuit, surcharge ou échauffement. Éteignez le système et corrigez la cause (impédance trop basse, ventilation insuffisante, etc.) avant de rallumer.

Comment connecter l'amplificateur à une autoradio d'origine (OEM) sans sorties RCA ?

Utilisez l'entrée haut niveau de l'ampli. Branchez les fils des haut-parleurs avant (ou arrière) sur le connecteur d'entrée haut niveau (L+/L- et R+/R-). Le gain devra être ajusté pour obtenir un son clair.

Comment configurer le filtre passe-bas (LPF) et passe-haut (HPF) ?

L'interrupteur permet de choisir LPF (basses), FULL (pleine bande) ou HPF (aiguës). Ajustez la fréquence de coupure : pour un subwoofer, utilisez LPF de 40-200 Hz ; pour des haut-parleurs large bande, utilisez HPF de 40-400 Hz. Le réglage dépend de vos haut-parleurs.

Comment utiliser la fonction d'amplification des graves (Bass Boost) ?

Le contrôle variable augmente les fréquences autour de 45 Hz de 0 à 18 dB. Utilisez-le modérément pour éviter la distorsion ou l'endommagement des haut-parleurs. Un interrupteur permet d'activer une amplification fixe de 12 dB (sur certains modèles T2).

Que faire si l'amplificateur chauffe excessivement ou s'arrête ?

Vérifiez la ventilation : l'ampli ne doit pas être monté à l'envers. Assurez-vous que l'impédance des haut-parleurs est d'au moins 2 ohms par canal. Réduisez le gain ou le volume. Si le problème persiste, il peut y avoir un court-circuit ou un défaut de câblage.

Comment brancher plusieurs amplificateurs ?

Utilisez la sortie bas niveau (RCA) du premier ampli pour alimenter le second. Ce signal est en pleine bande (non filtré). Le réglage des filtres doit se faire sur chaque ampli en fonction des haut-parleurs connectés.

Quelles sont les précautions pour éviter d'endommager l'amplificateur ?

Respectez l'impédance minimale (2 ohms). Installez un fusible adapté près de la batterie. Assurez une bonne mise à la terre. Ne poussez pas le gain ou le bass boost à fond. Utilisez un système de ventilation adéquat et ne couvrez pas l'ampli.

MODE D'EMPLOI T22250 Ultimate

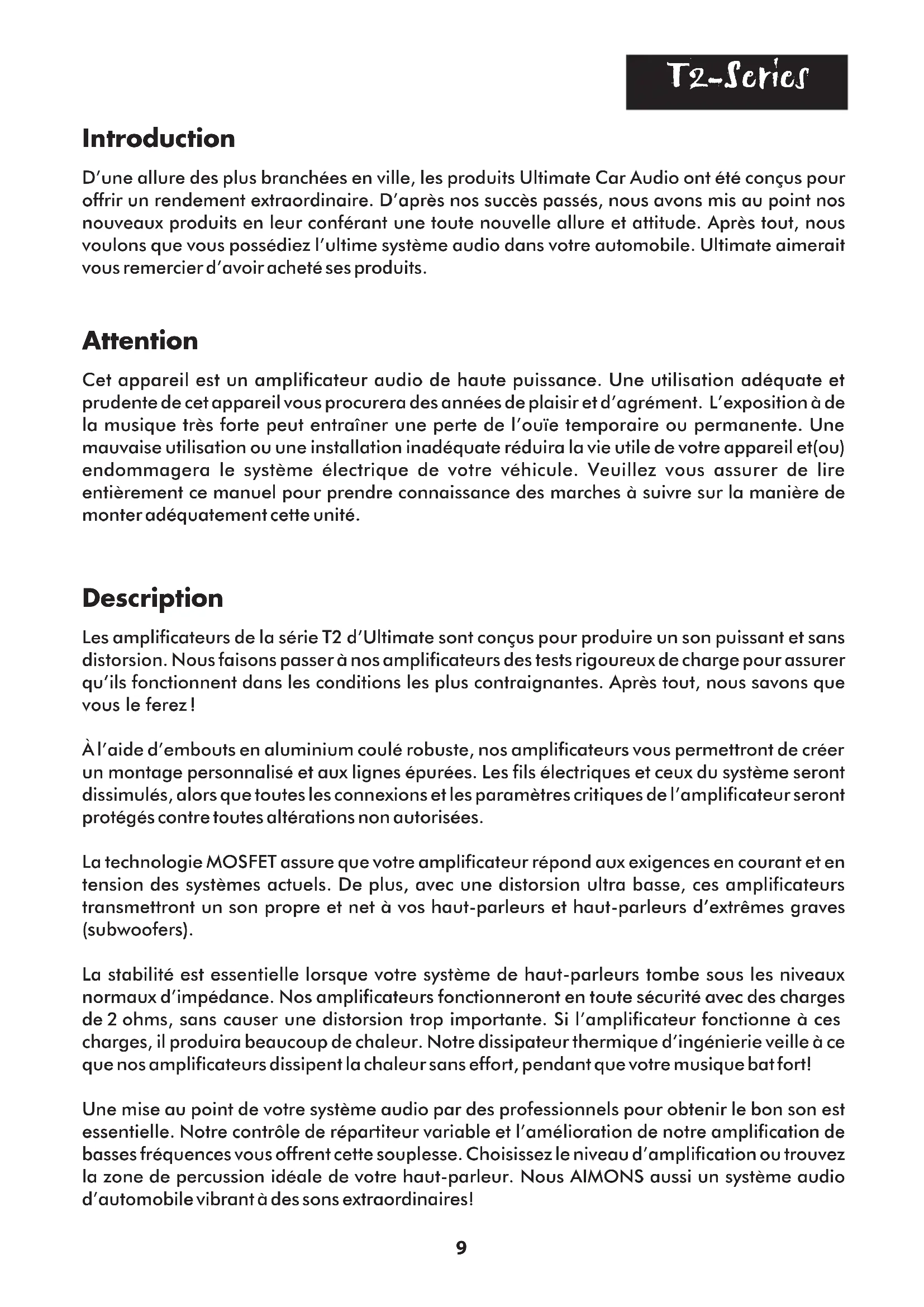

D'une allure des plus branchées en ville, les produits Ultimate Car Audio ont été concus pour offrir un rendement extraordinaire. D'après nos succès passés, nous avons mis au point nos nouveaux produits en leur conférant une toute nouvelle allure et attitude. Àpès tout, nous voulons que vous possédiez l'ultime système audio dans votre automobile. Ultimate aimerait vous remercier d'avoir acheté ses produits.

Attention

Cet apparéil est un amplificateur audio de haute puissance. Une utilisation ajustée et prudente de cet apparéil vous procurera des années de prise et d'agréement. L'exposition à de la musique très fortpe peut entrainer une perte de l'ouïe-temporaire ou permanente. Une mauvaise utilisation ou une installation inadéquate réduira la vie utile de votre apparéil et(ou) endommagera le système électrique de votre vehicule. Veuillez vous assurer de dire entièrement ce manuel pour prendre connaissance des marches à suivre sur la manière de monterADFQUATMENT cette unité.

Description

Les amplificateurs de la série T2 d'Ultimate sont conçus pour produit un son puissant et sans distorsion. Nous faisons passer à nos amplificateurs des tests rigoureux de charge pour assurer qu'ils fonctionnent dans les conditions les plus contraignantes. ÀpRES tout, nous savons que vous le ferez!

À l'aide d'embouts en aluminium coule robuste, nos amplificateurs vous permettront de créé un montage personnelisé et aux lignes épurées. Les fils ELECTriques et ceux du système seront dissimulés, alors que toutes les connexions et les paramètres critiques de l'amplificateur seront protégés contre toutes alterations non autorisées.

La technologie MOSFET assures que votre amplificateur répond aux exigences en courant et en tension des systèmes actuels. De plus, avec une distorsion ultra basse, ces amplificateurs transmettront un son propre et net à vos haut-parleurs et haut-parleurs d'extrêmes graves (subwooofers).

La stabilité est essentielle lorsque votre système de haut-parleurs tombe sous les niveaux normaux d'impédance. Nos amplificateurs fonctionneront en toute sécurité avec des charges de 2 ohms, sans cause une distorsion trop importante. Si l'amplificateur fonctionne à ces charges, il produit beaucoup de chaleur. Notre dissipateur thermique d'ingénierie veille à ce que nos amplificateurs dissipent la chaleur sans effort,pendant que vous musique bat fort!

Une mise au point de votre système audio par des professionnels pour obtenir le bon son est essentielle. Notre contrôle de répartiteur variable et l'amélioration de notre amplification de basses fréquences vous offrent cette souplesse. Choisissez le niveau d'amplification ou trouvez la zone de percussion idéale de votre haut-parleur. Nous AIMONS aussi un système audio d'automobile vibrant à dessons extraordinaires!

Caracteristiques

Circuits de classe AB
- Amplificateur stable de 2 ohms
- Fonction à multiples voies
- Alimentation électrique MOSFET
- A plusieurs voies
- Logo « Ultimate » illuminé
Indicateur de puissance de pointe
- Connexions RCA plaquées or
- Entrée à bas niveau – variable jusqu'à 8 volts
- Entrée à haut niveau – variable jusqu'à 10 volts
- Bloc de connexions plaqué or pour entrée d'alimentation électrique et sortie par les haut-parleurs
- Interrupteur de selection de répartition pour filtré LPF / entier / filtré HPF
- Contrôle du filtré passe-bas variable de 40 à 200 Hz²
- Contrôle de croisement variable de 40 à 400 Hz
- Contrôle d'amplification de basses fréquences variables de 0 à 18 décibels à 45 Hz²
- Amplification de basses fréquences - avec interrupteur de 12 décibels à 45 Hz3
Circuits de protection contre les court-circuits, les surcharges et les hausses thermiques

2T2-1200, T2-1400 et T2-2100 seulement

3T2-2450 et T2-5450 seulement

Protection

Cet amplificateur a ete equipedes circuits de protection contre le short, la surcharge, et l'arrêt thermique. Dans un etat fonctionnel, la LED donne un eclat "rouge" et indique la "puissance allumée". Si I'amplificateur sent n'importe quel defaut dans vos haut-parleurs ou subwoofoers, ou atteint un point d'arrêt thermique, la LED donnera un eclat "bleu". Dans ce cas-ci, la puissance doit etre arrêtee au système pour apporter I'amplificateur de nouveau a un etat fonctionnel.

Montage

Ultimate commande que tous ses produits soient installés par des professionnels. Si vous decide d'installer ce produit vous-même, lisez attentivement ce manuel et consultez les directives détaillées ci-dessous. L'omission de suivre ces directives pourrait entraîner une performance médiocre du produit, un mauvais fonctionnement prémature ou immédiat ainsi que des dommages possibles à votre vehicule ou son contenu.

• Lorsque vous sélectionné un endroit où monter votre amplificateur, assurez-vous de-disposer d'une bonne ventilation. Les endroits se trouvant sous les sièges ou dans les coffres sont convenables, en autant que la circulation d'air ne soit pas restreinte. Ne montez pas votre amplificateur à l'envers, puisque la chaleur ne se dissipera pas efficacement, et un arrêt thermique ou une panne d'un composant pourrait se produit.
• À l'aide d'une clé Allen standard (3/32), enlevez les boulons à tête hexagonale situés au dessus du dissipateur de la chaleur. En tirant sur les embouts pour les enlever de l'amplificateur, vous trouvez tous les connecteurs et ajustements permettant de compléter le montage.
• Montez votre amplificateur à l'aide des 4 vis, préférendement sur un morceau de bois. Si vous le vissez dans la carrosserie du vehicule, assurez-vous de vérifier s'il y a des conduites de frein, des conduits d'essence ou des canalisations électriques, et tenez-vous loin du réservoir à essence.
• À l'aide d'un fil de calibre 8 minimum, achemiez un cable d'alimentation directement à la borne positive de votre batterie à la borne +12 V de votre amplificateur. Un fusible distinct doit se situer à l'intérieur de 45 cm (18 pouces) de la batterie, afin de protégger le vehicule contre un court-circuit potentiel. Faites le total des calibres du fusible de vos amplificateurs pour déterminer la grosseur du fusible requis sous le capot.
• Voitre amplificateur se mettra en marche seulement lorsque l'allumage est activé. Vous pouze le faire en branchant un fil de calibre 18 à la sortie « déclencheur » de votre unité de tete. Si vous utilisez une radio d'équipment d'origine (OEM), cela ne sera pas disponible. Vous doivent couver un circuit commuté de + 12 V pour que cela soit possible.
• Le cheminement de mise à la terre est tout aussi important pour l'alimentation positive de votre amplificateur. Trouvez ou creez un endroit en métal à nu sur le chassis du vehicule. À l'aide d'un fil le plus court possible, branche-à-la borne « GND » en utilisant le fil du même calibre que vous l'avez fait pour l'alimentation électrique. La peinture sur la carrosserie doit être enlevée jusqu'àu métal à nu.
• Si vous utilisez un signal de sortie à bas niveau à partir de votre unité de tete, assurez-vous d'utiliser un cable RCA de grande qualité pour empêcher les bruits indésirables. On recommende d'utiliser le côte opsoé au fil électrique pour activer RCA. L'omission de le faire peut produit des bruits indésirables dans le signal d'entrée et qui se feront entendre dans vos haut-parleurs.
• Si vous unité de tête n'a pas de RCA, alors l'entrée de haut niveau de l'amplificateur serait utilisée. Il est alors idéal d'utiliser les haut-parleurs les plus proches de l'endetroit où se trouve l'amplificateur. À l'aide d'un fil de haut-parleurs de calibre 18 ordinaire, prenez les signaux de gauche et de croite (positif et négatif). Branchez directement dans l'entrée « haut niveau » de votre amplificateur. Les réglages du gain ajustats sont requis pour assurer un son sans distorsion.
• Vous avee mantenant terminé le montage de votre nouvel amplificateur.Lisez la section « Reglages de I'amplificateur » de ce manuel pour configurer adequatement vos amplificateur afin de profiter au maximum de vos appeareil.

Ultimate

Calibrage du gain

Le contrôle du gain (sensitivité de l'entrée) de cet amplificateur n'est pas un contrôle du volume. Il est consu pour produit un assortiment adequat des diverses unités de source à cet amplificateur et il procure une reférence à la quantité des signaux qui sera nécessaire pour atteindre la puissance de fonctionnement maximal. Lesbons réglages assureront un fonctionnement sans danger de votre amplificateur et de vos haut-parleurs.

• Commencez par tourner le niveau du gain au réglage « 8 volts ». C'est le niveau minimum, à l'extreme gauche.
• Ensuite, tournez le volume de votre unité de tête jusqu'à 75% du volume maximal. Par exemple: si vous contrôle de volume numérique va jusqu'à « 50», vous utilisieriez le niveau « 40 » pour ce exercice.
• Enfin, commencez lentement à augmenter le gain jusqu'à ce que la distorsion devienne audible, puis reculez le gain d'une encoche. Vous avez maintainant regler adequatement votre sensibilité d'entrée.

Contrôle de Répartiteur

Votre amplificateur a ete concu avec un repartiteur a l'intérieur ou un systeme de gestion de filtrte. La maniere de configurer ces reglages dependra des haut-parleurs que vous branchez à l'amplificateur. Le circuit de croissement consiste en deux principaux reglages : 1. le type de filtrre; 2. I'ajustement de la frquence.

Le « type de filtrre » est contrôle par un interrupteur « LPF, ENTIER, HPF ». Le filtrte passée-bas, LPF, permettra la transmission de données à basse fréquence aux haut-parleurs. On aurait le contraire avec le HPF, le filtrte passée-haut. Lorsque aucun filtrin n'est requis, le réglage FULL (Entier) serait sélectionné, permettant à toutes les fréquences de passer.

Pour un bon fonctionnement de certains haut-parleurs, il est nécessaire de selectionner le point de croissement dans lequel ils joueront. Le réglage « ajustement de la fréquence » vous permet d'accomplir ceci. En mode LPF, seules les fréquences jusqu'àu point de croissement joueront avec un doux roulement au-delà de ce point. En mode HPF, toute fréquence au-dessus de ce point sera entendue et celles en-dessous seront filtrées graduelflement.

Amplification des Graves

Parfois, on désire donner un coup de pied au bas del'étendue de son système. Voitre amplificateur presente un circuit interne concu pour amplifier les fréquences environnant 45 Hz. On doitTRAiter l'amplification des graves de la même façon qu'une commande de gain. Un réglage approprié de cette commande sera obligatoire pour garantir le fonctionnement sécurité de votre amplificateur et de vos haut-parleurs. Lorsque vous amplifiez les graves, il faut aussi réduire la pré atténuation; sinon, il peut en résultat des dommages permanents.

Sortie à bas niveau

Plutôt que de faire fonctionner un 2e RCA pour plusieurs amplificateurs, la sortie à base niveau procurera un signal de gamme completé. La fonction de dégradé ne sera pas possible dans le contexte de cet arrangement.

Specifications	T2-2250	T2-2100	T2-2450
Sortie de puissance RMS:
·4 ohms	55x2	100x2	55x4
·2 ohms	80x2	190x2	80x4
Sortie de puissance Max:
·4 ohms	140x2	240x2	140x4
·2 ohms	320x2	360x2	200x4
Sortie de puissance en Ponte:
·4 ohms	160x1	400x1	160x2
DHT:	0.05%	0.05%	0.04%
Rapport signal/bruit:	91db	101db	90db
Réponse de fréquence:	10-110Khz	10-110Khz	10-110Khz
Impédance de haut-parleur:	2 ohms	2 ohms	2 ohms
Facteur d'atténuation effectif:	220@4 ohms	240@4 ohms	200@4 ohms
Sensibilité d'entrée:	300mV - 8V	300mV - 8V	300mV - 8V
Dimensions:	9" x 11 3/4" x 2"	9" x 18 1/2" x 2"	9" x 17 5/8" x 2"
	23cm x 30cm x 5cm	23cm x 47cm x 5cm	23cm x 45cm x 5cm
Fusible:	25A	25A x 2	20A x 2

Specifications	T2-5450	T2-1200	T2-1400
Sortie de puissance RMS:
·4 ohms	55x4 + 170x1	200x1	400x1
·2 ohms	85x4 + 240x1	300x1	550x1
Sortie de puissance Max:
·4 ohms	140x4 + 300x1	350x1	800x1
·2 ohms	320x4 + 410x1	470x1	1100x1
Sortie de puissance en Ponte:
·4 ohms
DHT:	0.05%	0.12%	0.04%
Rapport signal/bruit:	96db	97db	97db
Réponse de fréquence:	10-110Khz	10-200Khz	10-200Khz
Impédance de haut-parleur:	2 ohms	2 ohms	2 ohms
Facteur d'atténuation effectif:	230@4 ohms	180@4 ohms	190@4 ohms
Sensibilité d'entrée:	300mV - 8V	300mV - 8V	300mV - 8V
Dimensions:	9" x 205/8" x 2"	9" x 141/2" x 2"	9" x 181/2" x 2"
	23cm x 52cm x 5cm	23cm x 37cm x 5cm	23cm x 47cm x 5cm
Fusible:	40A×2	30A	30A×2

Ultimate
