Tipo de producto	Amplificador de audio para automóvil Clase AB
Modelo	T2-2250 (T22250)
Marca	Ultimate
Potencia de salida RMS (4 ohmios)	55 W x 2
Potencia de salida RMS (2 ohmios)	80 W x 2
Potencia de salida Máx (4 ohmios)	140 W x 2
Potencia de salida en puente (4 ohmios)	160 W x 1
DTH (Distorsión armónica total)	0,05 %
Relación señal/ruido	91 dB
Respuesta en frecuencia	10 Hz - 110 kHz
Impedancia mínima de los altavoces	2 ohmios
Factor de atenuación	220 @ 4 ohmios
Sensibilidad de entrada (bajo nivel)	300 mV - 8 V
Entrada de alto nivel	Variable hasta 10 V
Alimentación	12 V (batería)
Fusible recomendado	25 A
Filtros integrados	Filtro pasa-bajos (LPF), pasa-altos (HPF), completo (FULL) variables 40-200 Hz / 40-400 Hz
Refuerzo de graves	0-18 dB a 45 Hz (conmutable 12 dB)
Protecciones	Cortocircuito, sobrecarga, térmica (LED rojo = encendido, azul = fallo)
Conectores	RCA chapados en oro, bornes chapadas en oro para alimentación y altavoces
Dimensiones (L x P x H)	23 cm x 30 cm x 5 cm
Peso estimado	2,5 kg

Preguntas frecuentes - T22250 Ultimate

¿Cómo instalar correctamente el amplificador Ultimate T22250?

Asegure una buena ventilación, no monte el amplificador al revés. Utilice un cable de alimentación de calibre 8 como mínimo, conéctelo directamente a la batería con un fusible a menos de 45 cm de esta. El cable de masa debe ser corto y fijado a una superficie metálica desnuda. Conecte el cable de control remoto (REM) a la salida de disparo de la radio del automóvil o a un +12 V conmutado.

¿Qué tipo de cable usar para la alimentación y los altavoces?

Para la alimentación, use un cable de calibre 8 (mínimo). Para los altavoces, un cable de calibre 18 es adecuado. Las conexiones RCA deben ser de buena calidad para evitar ruido. Para la entrada de alto nivel, use cable de altavoz estándar.

¿Cómo ajustar la ganancia (sensibilidad de entrada)?

Comience con la ganancia a 8 V (mínimo). Ponga el volumen de la radio del automóvil al 75% del máximo. Aumente lentamente la ganancia hasta escuchar distorsión, luego retroceda un paso. La ganancia no es un volumen: adapta el amplificador a la fuente.

¿Qué significa el LED azul en el amplificador?

El LED azul indica una falla: cortocircuito, sobrecarga o sobrecalentamiento. Apague el sistema y corrija la causa (impedancia demasiado baja, ventilación insuficiente, etc.) antes de volver a encender.

¿Cómo conectar el amplificador a una radio original (OEM) sin salidas RCA?

Use la entrada de alto nivel del amplificador. Conecte los cables de los altavoces delanteros (o traseros) al conector de entrada de alto nivel (L+/L- y R+/R-). La ganancia deberá ajustarse para obtener un sonido claro.

¿Cómo configurar el filtro pasa-bajos (LPF) y pasa-altos (HPF)?

El interruptor permite elegir LPF (graves), FULL (banda completa) o HPF (agudos). Ajuste la frecuencia de corte: para un subwoofer, use LPF de 40-200 Hz; para altavoces de banda ancha, use HPF de 40-400 Hz. El ajuste depende de sus altavoces.

¿Cómo usar la función de refuerzo de graves (Bass Boost)?

El control variable aumenta las frecuencias alrededor de 45 Hz de 0 a 18 dB. Úselo moderadamente para evitar distorsión o daño a los altavoces. Un interruptor permite activar un refuerzo fijo de 12 dB (en algunos modelos T2).

¿Qué hacer si el amplificador se calienta excesivamente o se apaga?

Verifique la ventilación: el amplificador no debe montarse al revés. Asegúrese de que la impedancia de los altavoces sea de al menos 2 ohmios por canal. Reduzca la ganancia o el volumen. Si el problema persiste, puede haber un cortocircuito o un problema de cableado.

¿Cómo conectar varios amplificadores?

Use la salida de bajo nivel (RCA) del primer amplificador para alimentar el segundo. Esta señal es de banda completa (sin filtrar). El ajuste de los filtros debe hacerse en cada amplificador según los altavoces conectados.

¿Cuáles son las precauciones para evitar dañar el amplificador?

Respete la impedancia mínima (2 ohmios). Instale un fusible adecuado cerca de la batería. Asegure una buena conexión a tierra. No lleve la ganancia o el refuerzo de graves al máximo. Use un sistema de ventilación adecuado y no cubra el amplificador.

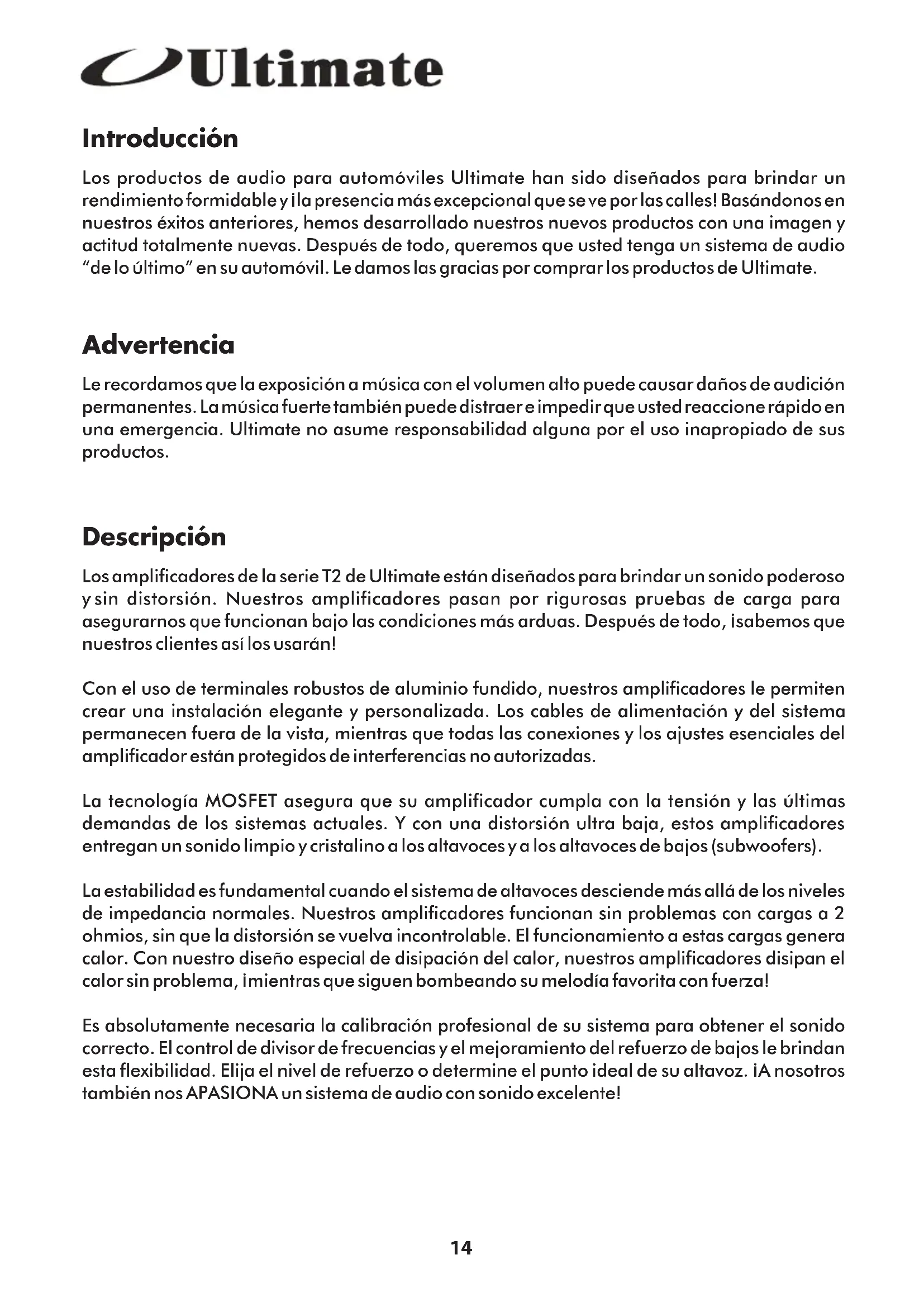

MANUAL DE USUARIO T22250 Ultimate

Los Productos de audio para automóviles Ultimate han sido disénados para brindar un rendimiento formidable y la presencia más exceptional que se ve por las calles! Basándonos en nuestros exitos anteriores, hemos desarrollado nuestrosuturenos productos con una imagen y actitud totalmente新品as. Después de todo, queremos queustedonga un sistemas de audio "de loultimate" en su automóvil. Le damos las gracias por comprar los productos de Ultimate.

Advertencia

Le recordamos que la exposión a música con el volumen alto puede causar daños de audición permanentes. La música fuerte también puede distraér e impedir que usté reacción rápido en unaemergency. Ultimate no asume responsabilidad alguna por el uso inappropriado de sus produits.

Descripción

Los amplificadores de la série T2 de Ultimate están diseñados para brindar un sonido poderoso y sin distorsión. Nuestros amplificadores pasan por rigurosas pruebas dearga para asegurarlos que funciona bajo las conditiones más arduas. Después de todo, isabemos que nuestros clients así nos usaran!

Con el uso de terminales robustos de aluminio fundido, nuestros amplificadores le permiten create una instalacion elegante y personalizada. Los cables de alimentacion y del sistemas permanecen fuera de la vista,@mñas que todas las conexiones y los ajustes esencias del amplificador estan protegidos de interferencias no autorizadas.

La Tecnología MOSFET asegura que su amplificador cumpla con la tensión y las ultimas demandas de los sistemas actuales. Y con una distorsión ultra baja,这些东西 amplificadores他们在 un sonido limpio y cristalino a los altavoces y a los altavoces de bajos (subwoofoers).

La estabilidad es fundamental cuando el sistema de alta voces desciende más alla de los niveles de impedancia normales. Nuestros amplificadores functionan sin problemas con cargas a 2 ohmios, sin que la distorsión se vuela incontrolable. El funciona bajo estas cargas genera calor. Con nuestro Diseño especial de disipación del calor, nuestros amplificadores disipan el calor sin problema, imiertas que siguen bombeando su melodia favorita con fuerza!

Es absolutamente necessaria la calibracion profesional de su systema para Obtener el sonido correcto. El control de divisor de frequencies y el mejoramento del refuerzo de bajos le brindan esta flexibilidad. Elija el nivel de refuerzo o determine el punto ideal de su altevoz. iA nosotros también nos APASIONA un systema de audio con sonido excellente!

Especificaciones

Circuito de类产品 AB
- Amplificador estable a 2 ohmios
-Fuente de alimentacion tipo MOSFET
- Capacidad para canales multibles
- Logotipo de "Ultimate"luminado
- Indicador de proteccion de sobrecarga
- Conexiones RCA enchapadas en oro
- Entrada de nivel bajo, regulable hasta 8 voltios
- Entrada de nivel alto, regulable hasta 10 voltios
- Regleta de bornes enchapada en oro para entrada de alimentacion y calidad de altavoz
- Interruptor de divisor de frequencias para elegir filtro pasabajos (LPF) /completo(FULL) /filtro pasaaltos (HPF)
Control de filtros pasabajos regulable de 40 a 200Hz^2
Control de divisor de frequencies regulable de 40 a 400Hz
Control de refuerzo de bajos variable de 0 a 18dB a 45Hz^2
- Refuerzo de bajos, con interruptor 12dB a 45Hz^3
Circuito de proteccion contra cortocircuito, sobrecarga y temperatura

1No disponible encendido T2-1200 y T2-1400

2T2-1200, T2-1400 y T2-2100 solamente

3T2-2450 y T2-5450 solamente

Protección

Este amplificador se ha equipado con el trazado de circuito de la proteccion contra | cortocircuito, sobrecarga, y parada termal. En un estado funcional, el LED brilla intensamente "rojo" e indica "energia en". Si el amplificador detecta该如何 averia en sus altavoces o subwoofer, o alcance un punto de la parada termal, el LED brillar a intensamente "azul". En este caso, la energia se debe cerrar al sistemas para traer el amplificador de nuevo a un estado funcional.

Ultimate

Instalación

Ultimate recomienda la instalación profesional para todos sus produits. Si decide instalar este producto por su cuenta, por favor lea este manual detenidamente y consulte las instrucciones que se detallan a continuación. El incomplimiento de lo antedicho pueda resultar en el rendimiento deficiente, el malfuncionamento prematuro o inmediato del producto, y el dano potencial a suvehicleo o su contenido.

• Al elegir el lugar donde se montaré el amplificador, asegúrese queonga la ventilación apropriada. Las areas debajo de los asientos o en el baul se consideran apropriados, siempre y cuando la circulación del aire no está restringida. Trate de no montar el amplificador boca abajo, ya que el calor no se dispara con eficacia, yURTAR o la falla del componente.

• Utilice una llavecomingsAllen(3/32),retire los pernos hexagonales ubicados en la tapa del disipador del calor.Tire de los terminales para分开arlos del amplificador y encontraras todas las conexiones y los dispositivos de ajuste para completar la instalacion.

• Monte el amplificador usingo 4 tornillos, con preferencia a un pedazo de madera. Si lo va a atornillar a la carroceria del vehiculo, verifique la ubicacion de los cables de freno, combustible o electricos, asi como también que este lejos del tanque de combustible.

• Utilizando un cable como un calibre minimo de 8, pose un cable de alimentacion directamente al borne positivo de su bateria al borne de +12V del amplificador. Se debe colocar un fusible diferente no mas de 45~cm de la bateria, para proteger el vehiculo de un possible cortocircuito. Calcule el total de la calidad de los fusibles de su amplificador para determinar la medida de fusible necessitiesa.

• El amplificador se encenderá sólo cuando se activa el sistemas de encendido. Esto se logra conectando un cable calibre 18 a la calidad del "disparador" en launidad principal.Esta funciona no está disponible si se usa una_radio original de fibrama. Para lograr this, necesita colocar un circuito de +12v con interruptor.

• Es igualmente importante la connexion a tierra a la alimentacion positiva de su amplificador. Encuentre o cree un lugar con metal expuesto en el chasis del vehiculo. Con el cable más corto possible, connecte el borne 'GND' emploando elismo calibre de cable que utilizes para la fuente de alimentacion. Debera quitar la pintura de la carroeria para exponer el metal.

• Si utilizes una seals de salute de nivel bajo de su unidad principal, asegürese de usar un cable RCA de muy buena calidad paraataruidos nosdeseados.ParaasarelRCA,lo ideal es usingelladoopuestosalcablede alimentacion.De locontrario,sepuendinfiltraruidos nodeseados enla senalde salute que se escucharan através delsaltavoces.

• Si su unidad principal no Tiene RCA,對於 se usa la entrada de nivel alto del amplificador. Paraarlo, lo ideal es utilizar los altavoces más cercanos al lugar del amplificador. Utilice un cable común de 18 para alto, tome las señales izquierda y derecha (positiva y negativa). Conecte directamente a la entrada de "nivel alto" de su amplificador. Es necesario realizarlosajustesde ganancia correctospara asegurarunsonido sin distorsión.

• Asi ha completado la parte con disrespect a la instalacion de su nuevo amplificador. Para configurar correctamente su amplificador para Obtener el maximum placer de eschar melodias, continue a la seccion "Ajustes del Amplificador" de este manual.

Calibración de la ganancia

El control de ganancia (sensibility de entrada) en este amplificador no es un control de volumen. Está disenado para proportionsar la adaptación correcta de varias unidades fuente a este amplificador, y proportionscuna referencia para saber cuanta signaled se necesita para alcantar la potencia de operation maxima. El ajuste correcto asegurar a la operacion sin problemas tanto para el amplificador como para los altavoces.

Comience girando en nivel de ganancia a la posicjion de "8 voltios".Este es el nivel minimo,lejos a la izquierda.
- Luego, suba el volumen de la unidad principal hasta el 75% del volumen maximal. Por exemple, si su control de volumen digital va hasta "50", deben usar en nivel "40" para este ejercicio.
- Porultimate, muy despacio vaya augmentando la ganancia hasta que empiece a escuchar distorsion, entonces bajo la ganancia un nivel. Asi ha ajustado correctamente la sensibilitad de entrada.

Control de divisor de Frequencias

Se ha disnéado su amplíficator con un divisor de Frequencias incorpórdo o un Sistema de gestión de filtro. Dependerá de los altavoces que conecte al amplíficator como necesse configurar这些东西 ajustes. El circuito de divisor de Frequencias consiste de dos posiciones principales: 1. Tipo de filtró; 2. Ajuste de Frequencias.

El "tipde filto" se controla con el interruptor""LPF, FULL, HPF". El filtro pasabajos, LPF, permitir que pase solamente la informacion de fecuencia bajo a los altavoces. Para lograr lo opuesto, se usa el HPF, el filtro de pasaltos. Cuando no se necesa el filtro, se debe elegir la posicion FULL, y de esta manera se permite que滓en todas las fecuencias.

Para el funciona correcto de algunos altavoces, esnecessary seleccionar el punto de divisor de frequencies en el que los altavoces funciona. Estose logra con el"ajuste de fecuencia".En la modalidad LPF,se escharan solo las fecuencias hasta el punto de divisor de fecuencias,con un coeficiente de caida (roll-off) suave mas alla de este punto.En la modalidad HPF,se escharaequalquier fecuencia por arriba de este punto,y aquellas fecuencias por debajo del本身就是 son gradualmente filtradas

Refuerzo de bajos

A vez, queremos darle un poco mas de fuerza a nuestro sistemas. Su amplificador cuenta con un circuito interno que proportionsa un refuerzo a frequencias alrededor de los 45hz. Se debe considerar un refuerzo de bajos de la mesma forma que un control de ganancia. Para un functionamento sin problemas de su amplificador y altavoces, es fundamental la correcta regulacion del myself. Se necessitará bajo la sensibility de entrada cuando se refuerzan las frequencias más bajas. Si no sigue esta recomendacion, seoulda causar un daño permanente.

Salida de nivel bajo

En vez de partir un segundo RCA para amplificadores multibles, la calidad de nivel bajo proportiencia una seals de alcance completo. En esta circunstancia, la calidad de desvanecimiento no es possible.

Especillas:	T2-2250	T2-2100	T2-2450
Salida de potencia RMS:
·4 ohmios	55x2	100x2	55x4
·2 ohmios	80x2	190x2	80x4
Sortie de puissance Max:
·4 ohmios	140x2	240x2	140x4
·2 ohmios	320x2	360x2	200x4
Salida de potencia Ponteado:
·4 ohms	160x1	400x1	160x2
DAT:	0.05%	0.05%	0.04%
RelaciónSEO/ruido:	91db	101db	90db
Respuesta de Frequencia:	10-110Khz	10-110Khz	10-110Khz
Impedancia de altavoz:	2 ohms	2 ohms	2 ohms
Factor damping efectivo:	220@4 ohms	240@4 ohms	200@4 ohms
Sensibilitad de entrada:	300mV - 8V	300mV - 8V	300mV - 8V
Dimensiones:	9''x11 3/4''x2''	9''x18 1/2''x2''	9''x17 5/8''x2''
	23cm x 30cm x 5cm	23cm x 47cm x 5cm	23cm x 45cm x 5cm
Fusible:	25A	25A x 2	20A x 2

Especificaciones	T2-5450	T2-1200	T2-1400
Salida de potencia RMS:
·4 ohmios	55x4 + 170x1	200x1	400x1
·2 ohmios	85x4 + 240x1	300x1	550x1
Sortie de puissance Max:
·4 ohmios	140x4 + 300x1	350x1	800x1
·2 ohmios	320x4 + 410x1	470x1	1100x1
Salida de potencia Ponteado:
·4 ohms
DAT:	0.05%	0.12%	0.04%
RelaciónSEO/ruido:	96db	97db	97db
Respuesta de Frequencia:	10-110Khz	10-200Khz	10-200Khz
Impedancia de altovoz:	2 ohms	2 ohms	2 ohms
Factor damping efectivo:	230@4 ohms	180@4 ohms	190@4 ohms
Sensibilitad de entrada:	300mV - 8V	300mV - 8V	300mV - 8V
Dimensiones:	9''x205/8''x2"	9''x141/2''x2"	9''x181/2''x2"
	23cm x 52cm x 5cm	23cm x 37cm x 5cm	23cm x 47cm x 5cm
Fusible:	40A×2	30A	30A×2
