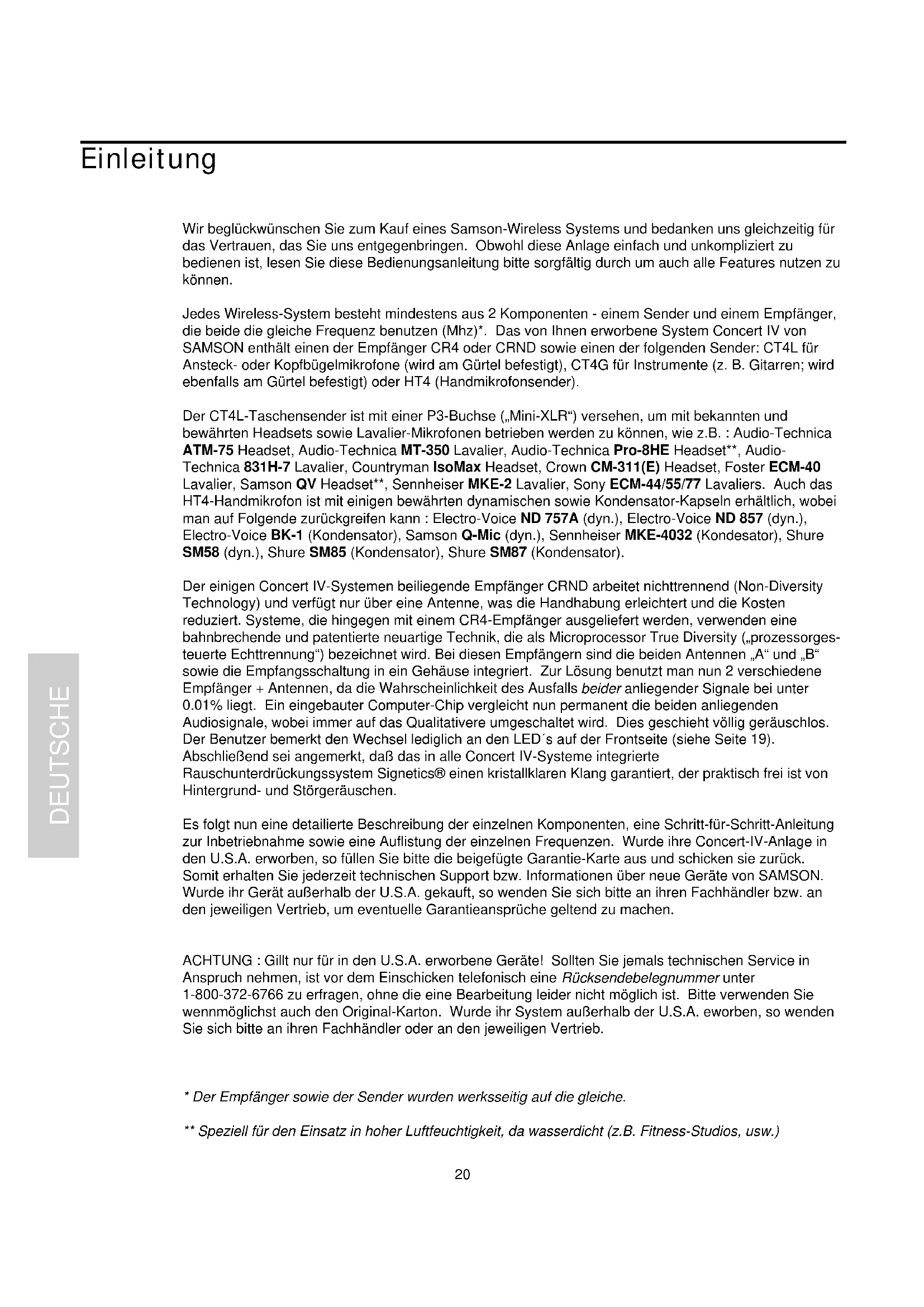

Wir beglükwünschen Sie zum Kauf eines Samson-Wireless Systems und bedanken uns gleichzeitig für das Vertrauen, das Sie uns entgegenbringen. Obwohl diese Anlage einfach und unkompliziert zu bedieten ist,lesen Sie diese Bedienungsanleitungitte sorgfältig durch um auch alle Features nutzen zu konnen.

Jedes Wireless-System besteht mindestens aus 2 Komponenten - einem Sender und einem Empfänger, die beiden die gleiche Frequenz benutzen (Mhz)^* . Das von Ohnen erworbene System Concert IV von SAMSON enthalt einen der Empfänger CR4 oder CRND sowie einen der folgenden Sender: CT4L für Ansteck- oder Kopfbügelmikrofone (wird am Gürtel befestigt), CT4G für Instrumente (z. B. Gitarren; wird ebenfls am Gürtel befestigt) oder HT4 (Handmikrofonsender).

Der CT4L-Taschensender ist mit einer P3-Buchse ( „Mini-XLR“) versehen, um mit bekannten und bewährten Headsets sowie Lavalier-Mikrofon betrieben werden zu konnen, wie z.B. : Audio-Technica ATM-75 Headset, Audio-Technica MT-350 Lavalier, Audio-Technica Pro-8HE Headset, Audio-Technica 831H-7 Lavalier, Countryman IsoMax Headset, Crown CM-311(E) Headset, Foster ECM-40 Lavalier, Samson QV Headset, Sennheimer MKE-2 Lavalier, Sony ECM-44/55/77 Lavaliers. Auch das HT4-Handmikrofon ist mit einigen bewährten dynamischen sowie Kondensator-Kapseln erhältlich, wobei man auf Folgende zusückgreifen kann : Electro-Voice ND 757A (dyn.), Electro-Voice ND 857 (dyn.), Electro-Voice BK-1 (Kondensator), Samson Q-Mic (dyn.), Sennheimer MKE-4032 (Kondesator), Shure SM58 (dyn.), Shure SM85 (Kondensator), Shure SM87 (Kondensator).

Der einigen Concert IV-Systemen beiliegende Empfänger CRND arbeitet nichttrennend (Non-Diversity Technology) und verfügt nur über eine Antonne, was die Handhabung erleichtert und die Kosten reduziert. Systeme, die hingegen mit einem CR4-Empfänger ausgeliefert werden, verwenden eine bahnbrechende und patentierte neuartige Technik, die als Microprocessor True Diversity ("prozessorgesteuerte Echttrennung") bezeichnet wird. Bei diesen Empfängern sind die beiden Antennen „A" und „B" sowie die Empfangsschaltung in ein Gehäuse integriert. Zur Lösung benutzt man nun 2 verschiedene Empfänger + Antennen, da die Wahrscheinlichkeit des Ausfalls beider anliegender Signale bei unter 0.01% liegt. Ein eingebauter Computer-Chip vergleicht nun permanent die beiden anliegenden Audiosignale, wobei immer auf das Qualitativere umgeschaltet wird. Dies geschiett vollig gerauschlos. Der Benutzer bemerkt den Wechsel lediglich an den LED's auf der Frontseite (siehe Seite 19). Abschlussend sei angemerkt, daß das in alle Concert IV-Systeme integrierte Rauschunterrückungssystem Signetics® einen kristallklaren Klang garantiert, der praktisch frei ist von Hintergrund- und Störgeräuschen.

Es folgt nun eine detailierte Beschreibung der einzelnen Komponenten, eine Schritt-fur-Schritt-Anleitung zur Inbetriebnahme sowie eine Auflistung der einzelnen Frenzenen. Wurde ihre Concert-IV-Anlage in den U.S.A. erworben, so fullen Sieitte die beigeufige Garantie-Karte aus und schicken sie zurück. Somit erhalten Sie jederzeit technischen Support bzw. Informationen über neue Geräte von SAMSON. Wurde ihr Gerät außerhalb der U.S.A. gekauft, so wenden Sie sichitte an ihren Fachhändler bzw. an den jeweiligen Vertrieb, um eventuelle Garantieansprüche geltend zu machen.

ACHTUNG : Gillt nur für in den U.S.A. erworbene Geräte! Sollen Siejemals technischen Service in Anspruchnehmen, ist vor dem Einschicken telefonisch eine Rücksendebelegnummer unter 1-800-372-6766 zu erfragen, ohne die eine Bearbeitung leider nicht möglich ist.itte verwenden Sie gewennmöglichst auch den Original-Karton. Wurde ihr System außerhalb der U.S.A. eworben, so wenden Sie sichitte an ihren Fachhändler oder an den jeweiligen Vertrieb.

• Der Empfänger sowie der Sender wurden werksseitig auf die gleiche.

** Speziell für den Einsatz in hoher Luftfeuchtigkeit, da wasserdicht (z.B. Fitness-Studios, usw.)

Der CR4 Empfänger

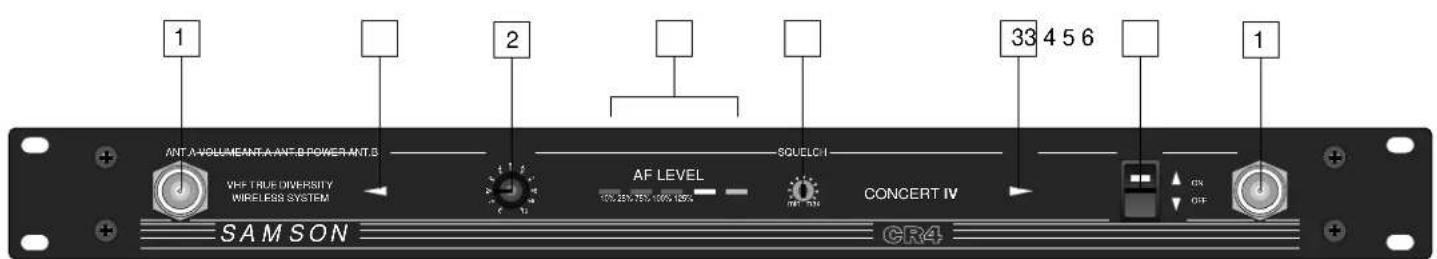

1: Anschlüsse für Antennen A/B - Schließen sie hier die mitgelieferten Antennen an. Verwenden Sie nur diese Antennen, um eine einwandsfreie Empfangsqualität zu garantieren !! (Nahere Einzelheiten zur Aufstellung und Inbetriebnahme enthalten Sieitte Kapitel 23)
2: Volumenregler - Regelt die Ausgangslautstärke des symmetrischen XLR-, sowie des unsymmetrischen Klinken-Ausgangs auf der Rückseite.
3: A/B LEDs - Bei Empfang leuchtet diejenige LED, wessen Empfänger jersey das stärkere Signal erhält. Dieses liegt dann auch an beiden Ausgängen an.
4: Level-Meter - Zeigt die Stärke des Empfangssignals an. Optimal waren hier 100%. Leuchtet die 125%-LED, wird das Signal um 25% geboostet. Auf der anderen Seite werden bei 10% auch nur 10% des optimalen Signals empfangen (und ausgegeben). Leuchtet hier keine LED, liegt auch nur ein schwaches oder)sagar kein Ausgangssignal an.
5: Squelch - Regelt die Intensität des Rauschunterrückungssystems.
6: Netzschalter - Schaltet den Empfänger ein und aus. ACHTUNG : Vermeiden Sie es, den Empfänger bei sich in Betrieb befindlichem Verstärker etc. aus-zuschalten, da hierdurch evt. die Lautsprecher beschädigt werden können.

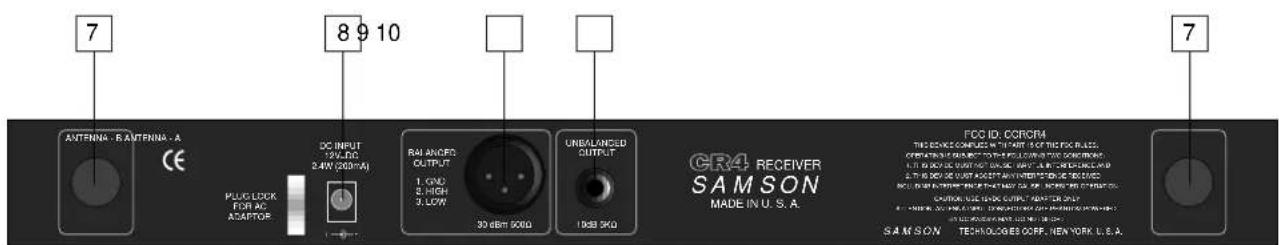

7: Vorbereitung zum Anschluß der Antennen auf der Rückseite - Normalerweise werden die Antennen an der Vorderseite befestigt. Setzen Sie sich mit SAMSON oder ihrem Fachhändler in Verbindung.

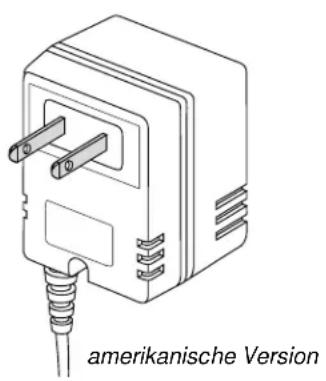

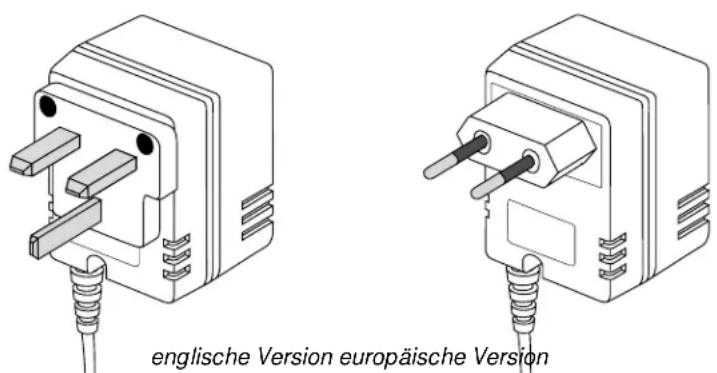

8: Netzteilanschluß - Schließen Sie hier den mitgelieferten DC-Adapter an. ACHTUNG: Benutzen Sie niemals ein anderes Netzteil, da bei falschem Gebrauch hoher Schaden entstehen kann. Außer dem erlischt in dieser Falle die Werksgarantie !!
9: Symmetrischer XLR-Ausgang - Zum Anschluß an den Mikrofoneingang ihres Mischers (-30 dBm) benutzen Sieitte den elektronisch symmetrierten, niederohmigen XLR-Ausgang (600 Ohm) des CR4, der wie folgt verdrahtet ist : Pin1 (Masse), Pin2 (heiß) und Pin3 (kalt).
10: Unsymmetrischer 6,3mm Klinken-Ausgang - Verfügt ihr nachgeschaltetes Equipment „nur“ über einen unsymmetrischen Klinkeneingang, so verwenden Sieitte diesen hochohmigen (5K Ohm) Ausgang (-10dBv Homere recording-Pegel).

Der CRND Empfänger

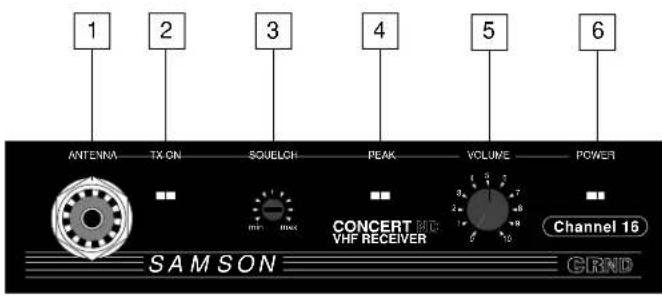

1: Antennenanschluß - Setzen Sie die mitgelieferte Antenne in diesen Anschluß. Verwenden Sie nur die Antenne, die dem CRND-Empfänger beiliegt. Weitere Informationen über Installation und Ausrichtung der Antenne finden Sie auf Seite 23 unter der Überschrift „Aufbau und Betrieb des Concert IV-Systems".

2: TX ON-Anzeige - Diese LED leuchtet, wenn vom CRND ein ausreichend starkes Trägersignal empfangen wird.

3: Squelch-Regler - Dieser Regler bestimm den maximalen Empfangsbereich des CRND vor dem Abschneiden des Audiosignals. Wir empfehlen Ihnen, die werksseitige Einstellung beizubehalten. Weitere Informationen finden Sie auf Seite 23 unter der Überschrift „Aufbau und Betrieb des Concert IV-Systems".
4: Peak-LED - Diese LED leuchtet, wenn das Ausgangssignal des CRND kurz vor der Übersteuerung steht (ein übersteuertes Signal wird verzerrt ausgegeben). Wenn die LED während des Betriebs leuchtet, bewegen Sie das Mikrofon weiter von der Signalquelle weg bzw. senken Sie den Ausgangspiegel Ihr's Instruments oder des Senders ab. Weitere Informationen finden Sie auf Seite 23 unter der Überschrift „Aufbau und Betrieb des Concert IV-Systems".
5. Volume-Regler - Mit diesen Regler stellen Sie den Pegel des Signals ein, welches über den unsymmetrierten Audioausgang auf der Rückseite ausgegeben wird.
6. Power-LED - These Anzeige leuchtet, wenn der CRND eingeschaltet ist.

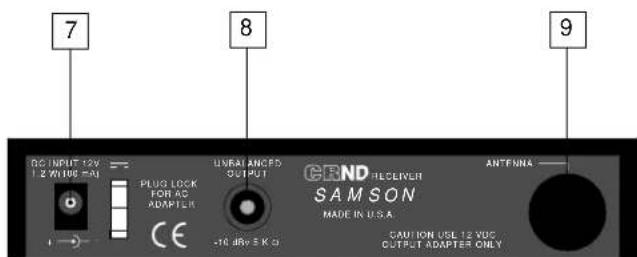

1. Alternativer Antennenanschlu auf der Rückseite Die Antenne des CRND wird gewöhnlich an der Vorderseite des Empfängers angeschlssen. Alternativ kann sie jedoch auch an dieser Stelle der Rückseite aufgesetzt werden. Weitere Informationen hierzu erhalten Sie bei Ihr dem SAMSON-Handler.

2. Anschluß für das Netzteil - Schließen Sie hier das beiliegende Netzteil an. ACHTUNG: Verwenden Sie niemals ein andere als das beiliegende Netzgerät, da ansonsten das Gerät beschädigt werden können und ihre Garantie erlischt.

3. Audioausgang (unsymmetriert) - Verbinden Sie den CRND über diesen Anschluß mit einem Mikrofoneingang Ihres Mischpults. Die Ausgangsimpedanz beträgt 5 k().

Rackeinbau des CRND

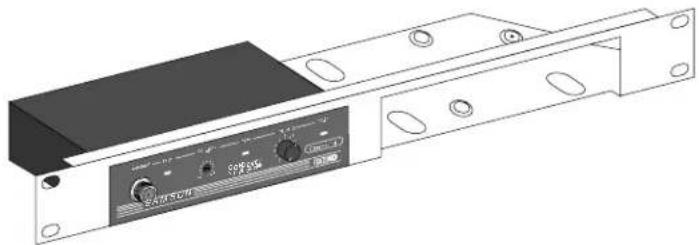

Sie konnen, wie in der nachfolgenden Abbildung dargestellt, ein oder zwei CRND-Empfänger in ein standardisiertes 19-Rack (1 HE) einbauen. Verwenden Sie hierzu den optionalen Rackadapter, den Sie bei Ihr Frem Fachhändler oder beim SAMSON-Vertrieb Ihres Landes erhalten.

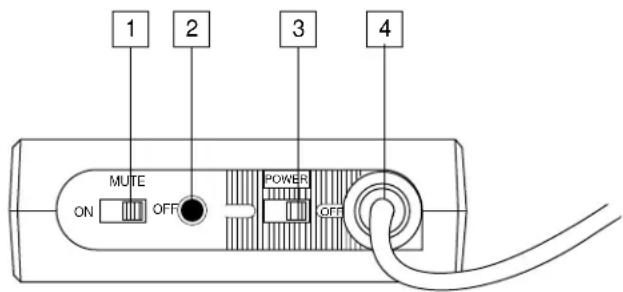

1: Mute-Schalter - Schaltet die
Signalstummschaltung ein (,ON^ ) , bzw. aus (,OFF^ ) Das Benutzen die-ser Funktion geschiett vollig ohne Nebengeräusache. So konnen Sie z.B. das Instrument wechseln, ohne vorher den Fader am Mischpult runterzuziehen, was auf der Bühne oftmals auch nicht möglich ist. Bei längerem Nichtgebrauch des Senders empfehl't es sich jedoch, den Sender ganz auszuschalten (3).
2: Batterie LED - Zeigt die Betriebsbereitschaft bzw. eine schwache oder leere Batterie an.Wird der CT4L /
CT4G eingeschaltet (3), leuchtet die LED kurz auf und erlischt dann. Blinkt sie, muß die Batterie ausgetauscht werden, da sie die nötige Versorgungsspannung nur noch kurzzeitig bereitstellen kann.
3: Power-Schalter - Schaltet den CT4L / CT4G an ("ON") uns aus ("OFF"). Es empfeht sich, den Sender bei längerem Nichtgebrauch ausschalten, um die Batterie zu schonen. ACHTUNG: Regeln Sie erst den externen Veränderer oder Mixer bzw. den Volumen-Regler auf der Vorderseite (siehe Seite 19) runter, bevor Sie den Sender ausschalten.
4: Input - Hier wird das Mikrofon oder das Instrument angeschlossen. Der CT4L ist mit einer Switchcraft-Mini-XLR-Buchse zum Anschluß von Mikrofonen ausgestellt, die gegebenenfalls auch dieevt. nötige Phantoms-pannung bereitstellt. Der CT5G ist mit einem fest verbundenen Klinkenkabel (6,3mm) ausgestellt. AchtUNG : Ändern Sie wenn möglichst nicht die Länge these Kabels, da es sich hier gleichzeitig um die Antenne handelt.

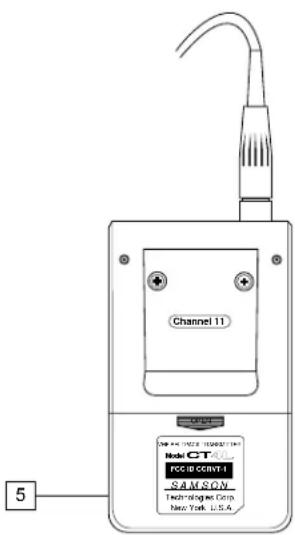

5: Batteriefach - Zum Einlagen der Batterie öffnen Sie den Deckelitte vorsichtig. (Nahere Einzelheiten entnehmen Sieitte dem Kapitel Inbetriebnahme auf Seite 23)

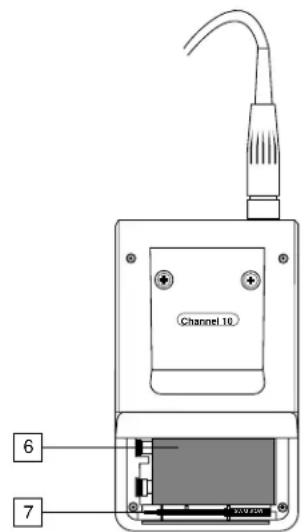

6: Batteriehalter - Achten Sie beim Einlagen der Batterie auf die richtige Polung. Wir empfehlen die DURACELL MN 1604. Es sollte sich auf jeder Fall um eine Alkaline-Batterie handeln. Es konnen auch Ni-Cad-Akkus verwendet werden, allerdings leisten diese die erforderliche Spannung von 7-9 Volt nur über einen kurzen Zeitraum.
ACHTUNG : Setzen Sie die Batterie niemals falschherum ein. Durch die verkehrte Polung können irreparabele Schäden entstehen. In thisem Fall erlischt auch die Garantie !!

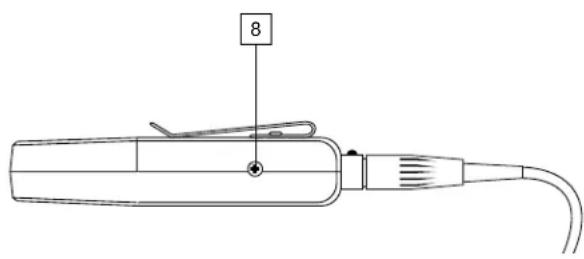

7: Plastik-Schraubenzieher - Wurde speziell für die Einstellung des Level-Reglers der Sender CT4L und CT4G (siehe auch unter „8" weiter unten) bzw. des Squelch-Reglers hergestellt (siehe auch unter „Einführung: CR4", „Einführung: CRND" und „Aufbau und Betrieb des Concert IV-Systems" auf den Seiten 19, 20, und 23 dieser Anleitung).

8: Inputlevel-Regler - Hiermit laßt sich die Eingangs-emfindlichkeit regeln. Werkssheit wurde es auf das jeweils betriebene Mikrofon optimal eingestellt. Sollte eine Änderung zus dem notwendig sein, so benutzen Sie den Schraubenzieher (7) undändern die Eingangsempfindlichkeit (+ = rechts / - = links). (Nahere Informationen entnahmen Sieitte dem Kapitel Inbetriebnahme auf Seite 23).

Das HT4 Handsendemikrofon

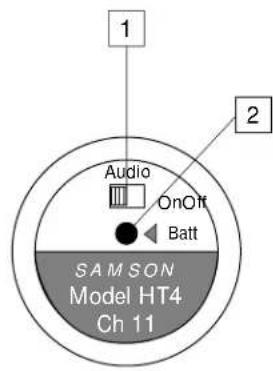

1: Audio-Schalter - Unterbricht den Signalfluß ohne hörbare Störgeräusche. Diese Funktion ermöglich es z.B. bei längeren Sprech-/Gesangspausen das Mikrofon zu muten, umunnotiges Übersprechen zu vermeiden. (Funktioniert practisch genau wie die Mute-Funktion der Taschensender, allerdings heißt hier "OFF" kein Signal, und "ON" anliegenden Signal.)

2: Batterie LED - Zeigt die Betriebsbereitschaft bzw. eine schwache oder leere Batterie an.Wird der HT4 eingeschaltet (3), leuchtet die LED kurz auf und erlischt dann. Blinkt sie, muß die Batterie ausgetauscht werden, da sie die nötige Versorgungsspannung nur noch kurzzeitig bereitstellen kann.

3: Power-Schalter - Schaltet den HT4 an ("ON") uns aus (.OFF"). Es empfeht sich, den Sender bei längerem Nichtgebrauch auszuschalten, um die Batterie zu schonen. ACHTUNG : Regeln Sie erst den externen Verträger oder Mixer bzw. den Volumen-Regler auf der Vorderseite (siehe Seite 23 ) herunter, bevor Sie den Sender ausschalten.

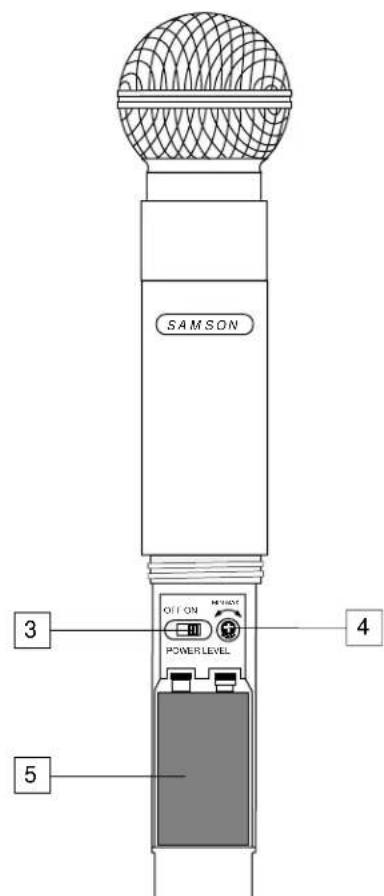

4: Level-Regler - Hier kann man bei Bedarf mit dem mitgelieferten Schraubenzieher die Eingangs-empfindlichkeit des Handsenders justieren, um eine optimale Übertragung zu erzielen. Ist das Signal laut genug und verzerrungsfrei, ist die richtige Einstellung gefunden. (Weitere Informationen zur genauen Justierung entnehmer sieitte dem Kapitel Inbetriebnahme auf Seite 23.)

5: Batteriehalter - Achten Sie beim Einlagen der Batterie auf die richtige Polung. Wir empfehlen die DURACELL MN 1604. Es sollte sich auf jeder Fall um eine Alkaline-Batterie handeln. Es konnen auch Ni-Cad-Akkus verwendet werden, allerdings leisten diese die erforderliche Spannung zwischen 7 und 9 Volt nur über einen kurzen Zeitraum. AchtUNG : Setzen Sie die Batterie niemals falschherum ein. Durch die verkehrte Polung konnen irreparabele Schäden entstehen. In thisem Fall erlischt auch die Garantie !! Sie benötigen nur ein paar Minuten, um eine Grundeinstellung der Anlage vorzunehmen. (Bitte lesen sie sich diese Punkte vor dem Gebrauch GENU durch, um evt. auftauchenden Problemen schon vorzeitig zu begegen.)

Inbetriebnahme der Anlage

1. Damit die Anlage einwandfrei Funktioniert, mussen die Kanalnummern des Senders und des Empfängers übereinstimmen. Entfernen Sie zunachst alle Verpackungsmaterialien (bewahren Sie diese jedoch für den Fall auf, daß Sie sie irgendwann noch einmal bereits) und vergewissern Sie sich, daß die Kanäle des Senders und des Empfängers übereinstimmen. Die Sende- und Empfangskanäle sind auf der Vorderseite des CR4 bzw. CRND und auf den Clips der Sender CT4L und CT4G bzw. auf der Unterseite des Senders HT4 vermerkt. Sollen diese nicht übereinstimmen, verständigen Sieitte ihren Fachhändler.
2. Befestigen Sie die mitgelieferten Antennen am Empfänger (der CR4 verfügt über zwei Antennen, der CRND über eine Antenne), indem Sie den Stecker M in den zugehörigen Anschluß einfahren und dann den äußeren Ring im Uhrzeigersinn drehen, bis dieser einrastet. Bringen Sie nun die Antenne (bzw. die beiden Antennen) in eine vertikale Position; diese Position sollen in den meisten Situationen bereits für einenGNU Empfang sorgen. Dies wird in den meisten Fällen ausreichen.
3. Vergewissern Sie sich, daß der Powerschalter am Taschen- bzw. Handsender in „OFF“-Position stehen.
4. Öffnen Sie das Batteriefach, indem Sie den Deckel in Pfeilrichtung (nach unten) wegchieben und sie dann hochklappen. AchtUNG: Der Deckel laßt sich nicht komplett vom Sender entfernen, es ist jeder genug Platz vorhanden, um die Batterie zu wechseln (Außerdem Goes thiser somit auch nicht verloren). Bei Verwendung des HT4-Handsendemikrofons mussen Sie den unteren Mikrofon-schaft gegen den Uhrzeigersinn aufdrehen, um an das Batteriefach zu gelangen. Danach verschlie-Ben Sie esitte wieder.
5. Legen Sie nun eine neue 9V-Alkaline-Batterie ein und acht den Sie auf die richtige Polung. Egal welchen Sender Sie benutzen, lessen Sie him im Moment ausgeschaltet.
6. Verbinden Sie nun den Audioausgang Ihres Empfängers (beim Empfänger CR4 können Sie wahlweise den symmetrierten oder den unsymmetrierten Ausgang oder auch andere Ausgänge gleichzeitig nutzen) mit dem Mikrofoneingang Ihres Mischpults oder Verstärkers. Wenn der Empfänger CR4 Bestandteil Ihres Systems ist und Sie mit Geräten arbeiten, die Studiopegel (-30 dBm) verarbeiten, sollen den den symmetrierten Ausgang vorziehen, da dieser ein elektromagnetisch saubereres Signal liefert. Sie wenn möglichst diesen bevorzugen.
7. Drehen Sie den Volume-Regler bis zum linken Anschlag (Stellung „0“). Verbinden Sie das Netzteil mit dem entsprechenden Anschluß auf der Rückseite des Empfängers, sichern Sie den Stecker und schließen Sie das Netzteil dann an eine Netzsteckdose an. Falls Sie den Empfänger CR4 verwenden, schalten Sie diesen nun durch Betätigung des Netzschalters auf der Vorderseite ein (an dieser Stelle sei darauf hingewiesen, daß das Netzteil für den CR4 in drei verschiedene Ausführungen - für die USA, Großbritannien und andere europäische Länder - erhältlich ist).

Inbetriebnahme der Anlage

1. Schalten Sie nun den CT4L, CT4G oder HT4 an, indem Sie den Power-Schalter (siehe Seite 21/22) in Position „ON“ stellen. Wenn Sie nun den Sender einschalten, leuchtet beim CRND die TX ON-Anzeige. Beim CR4 leuchtet eine der Anzeigen „A“ oder „B“, je nachdem, welche Antenne das stärkere Signal empfängt.

2. Nun wird die Ausgangslautstärke eingestellt. Schalten Sie ihren Mixer oder Versteller ein, wobei dessen Volumen-Regler noch runtergeregelt sein sollte. Vergewissern Sie sich, daß die Mute-Funktion des Senders deaktiviert ist:

3. Beim CT4L oder CT4G muß sich der Mute-Schalter in „OFF“-Position befinden.

4. Beim HT4 muß sich der Audio-Schalter in „ON“-Position befinden.

GEHEN SIE WIE FOLGT VOR, WENN DER EMPFÄNGER CR4 BESTANDTEIL IHRES SYSTEMS IST: Bei Gebrauch des HT4-Handmikrofons ( bzw. des CT4L-Senders mit einem angeschlossenen Lavalier-mikrofon oder des CT4G mit Instrument) singen oder sprechen Sieitte in Bühnenlautstärke in das Mikrofon bzw. spiel den Instrument und beobachten Sie die AF-LED-Anzeige. Wird hier "100%" angezeigt (wobei evt. einige Abweichungen nach oben sowie nach unten auftreten konnen), so erarbeitet die Anlage einwandfrei. Wenn nicht, benutzen Sieitte den mitgelieferten Plastikschraubendreher und verändern den Level (trimpot) am HT4, CT4L oder CT4G, bis das gewünschte Resultat vorliegt. Bewegen Sie nachfolgend den Volume-Regler des CR4 auf die „2-Uhr“-Stellung (dies ist die Unity Gain-Einstellung, d. h. das Audiosignal wird mit dem Pegel ausgegeben, mit dem es empfangen wurde). Stellen Sie nachfolgend die Lautstärke Ihres Mischpults oder Verständers wie gewünscht ein.

GEHEN SIE WIE FOLGT VOR, WENN DER EMPFÄNGER CRND BESTANDTEIL IHRES SYSTEMS IST : Stellen Sie zunachst bei Ihr dem Mischpult oder Verträger eine niedrige Lautstärke ein. Falls Sie den Sender HT4 oder den Sender CT4L mit angeschlossenem Ansteck- oder Kopfbügelmikrofon verwenden, sprechen oder singen Sie nun mit gewöhner Lautstärke in das Mikrofon und regeln Sie damit den Volume-Regler auf der Vorderseite des CRND langsam auf die „2-Uhr“-Stellung (dies ist die Unity Gain-Einstellung, d. h. das Audiosignal wird mit dem Pegel ausgegeben, mit dem es empfangen wurde). Falls Sie den Sender CT4G mit einem angeschlossenen Instrument verwenden, spielten Sie nun diese Instrument in gewöhnter Weise und regeln Sie damit den Volume-Regler auf der Vorderseite des CRND langsam auf die „2-Uhr“-Stellung. Stellen Sie nachfolgend die Lautstärke Ihres Mischpults oder Verträkers wie gewünscht ein.

DER NACHSTE UND ALLE NACHFOLGENDEN ABSATZE BEZIEHEN SICH AUF SAMTLICHE CONCERT IV-SYSTEME: Bei Gebrauch eines

Lavaliermikrofons ist dessen richtige Plazierung eine Grundvoraussetzung fur ein gutes Klangergebnis. Wir empfehlen deshalb das Mikrofon wie auf der Abbildung zu verwenden, also möglichst nahe am Mund und unverdeckt durch irgentwelche Kleidungsstücke. Beachten Sieitte auch, daß Mikrofone mit Kugelcharakteristik (omni) Signale aus allen Richtungen aufnehmen und somit eine leichtere Feedback-Quelle darstellen, wie z.B. Mikrofone mit Nieren-bzw.

Hypernierencharakteristik (cardoid/hypercardoid) Im Allgemeinen kann man Feedbacks jedoch verhindern, indem man Mikrofone nie direkt vor den PA-Lautsprechnen benutzt. Ist dies unmöglich, so wird der Einsatz eines Equalizers oder eines Notchfilters unumganglich.

1. Falls das Signal mit dem von Ihnen eingestellt Pegel verzerrt ausgegeben wird (oder falls der Empfänger CR4 Bestandteil Ihres Systems ist und das Segment „125%” der AF Level-Anzeige konstant leuchtet), überprüfen Sie die Verstärkungseinstellungen Ihres Mischpults oder Verstärkers. Informationen zur Vornahme dieser Einstellungen finden Sie in den zugehörigen Bedienungsanleitungen. Sollen alle Einstellungen korrekt vorgenommen sein und das Signal dennoch verzerrt ausgegeben werden, so gehen Sie wie folgt vor:

Inbetriebnahme der Anlage

• HT4: Verringern Sie mit dem Plastikschraubenzieher die Eingangsempfindlichkeit mit dem Level-Regler (siehe Seite 22, Punkt 4), bis die Verzerrung verschwindet.
• CT4L: Beim CT4L wurde die Eingangsempfindlichkeit des Senders optimal auf das verwendete Lavaliermikrofon eingestellt. Versuchen Sie deshalb erst einmal einen größeren Abstand zur Signalquelle. Soltte dies auch nicht halten, so verringn Sieitte mit dem Plastikschraubenzieher die Eingangsempfindlichkeit am Level Regler (Seite 21, Punkt 8), bis die Verzerrung verschwindet.
• CT4G: Verringern Sie wahlweise die Ausgangslautstärke ihre Instrumentes (Gitarre o. Å.) oder mit dem Plastikschraubenzieher die Eingangsempfindlichkeit des Senders an dessen Level-Regler (Seite 21, Punkt 8). (Insbesondere bei Gitarren oder Bässen ist eine workschriftige optimale Justierung nahezu unwilling, da diese zu unterscheidliche Ausgangslautstärken aufweisen!)

Beachten Sie, daß Sie während der folgenden Bedienschritte den Volume-Regler des CR4 bzw. des CRND jederzeit niedriger einstellen können, um den Pegel des Ausgangssignals abzuschwären, falls dies notwendig sein sollte.

1. Falls das Signal im Gegensatz zum vorher beschriebenen zu schwach sein sollte, (oder falls der Empfänger CR4 Bestandteil Ihr's Systems ist und das Segment „100%“ der AF Level-Anzeige nicht leuchtet), überprüfen Sie die Verstärkungseinstellungen Ihr's Mischpults oder Verstärkers. Informationen zur Vornahme dieser Einstellungen finden Sie in den zugehörigen Bedienungsanleitungen. Sollen alle Einstellungen korrekt vorgenommen sein und das Signal dennoch zu schwach ausgegeben werden, so gehen Sie wie folgt vor:

2. HT4: Erhöhen Sie mit dem Plastikschraubenzieher den Level am Level-Regler (siehe Seite 22, Punkt 4) im Uhrzeigersinn, bis eine akzeptabele Lautstärke erreicht wird.

3. CT4L: Beim CT4L wurde die Eingangsempfindlichkeit des Senders optimal auf das verwendete Lavaliermikrofon eingestellt. Versuchen Sie deshalb erst einmal einen kleineren Abstand zur Signalquelle. Solle this auch nicht halten, so erhöhen Sieitte mit dem Plastikschraubenzieher die Eingangsempfindlichkeit am Level Regler (Seite 21, Punkt 8), bis eine akzeptabe Lautstärke erreicht ist.
4. CT4G: Erhöhen Sie wahlweise die Ausgangslautstärke ihre Instrumentes (Gitarre o. Ä.) oder mit dem Plastikschraubenzieher die Eingangsempfindlichkeit des Senders an dessen Level-Regler (Seite 21, Punkt 8). (Insbesondere bei Gitarren oder Bässen ist eine werkseitige optimale Justierung nahezu unwilling, da diese zu unterscheidliche Ausgangslautstärken aufweisen!)

Beachten Sie, daß Sie während der folgenden Bedienschritte den Volume-Regler des CR4 bzw. des CRND jederzeit higher einstellen können, um den Pegel des Ausgangssignals anzuheiten, falls dies notwendig sein sollte.

1. Regeln Sie nun die Lautstärke Ihres Mischpults und/oder Verstkärkers zunachst einmal ganz herunter und schalten Sie ihren Sender ab,让他们 den Empfänger jedoch eingeschaltet.

2. Regeln Sie die Lautstärke an ihrem Mixer oder Verständär herunter.

3. Schalten Sie den Power-Schalter am Sender (CT4L,CT4G oder HT4) in „OFF“-Stellung.
4. Versetzen Sie mit dem Plastikschraubenzieher den Squelch-Regler (Seite 19, Punkt 5) gegen den Uhrzeigersinn in „MIN"-Stellung.

Inbetriebnahme der Anlage

• Fahren Sie nun die Lautstärke am Mixer oder Veränder zunder hoch. Wenn Sie jetzt keine
  Störgeräusche horen, können Sie den folgenden Punkt überspringen. Ihr Anlage verfügt dann über die großmögliche Dynamikreserve.
• Sollte dies nicht der Fall sein, so erhöhen Sie nun mit dem Plastikschraubenzieher den Squelch-level im Uhrzeigersinn, bis das Rauschen und/oder die Nebengeräuche verschwinden.
• Beim Aufbau der Anlage ist es empfehlenswert den Bereich, indem der Akteur sich aufhält, abzuchecken". Hierzu sprechen oder singen Sie einfach ins Mikrofon (bzw. spielen das Instrument), und laufen nun in dem zu agierenden Bereich herum. Treten keine „Löcher" auf, so funkioniert die Anlage unter diesen Bedingungen und in dieser Umgebung einwandfrei. Sollten allerdings irgenwelche Probleme auftauchen, so beachten Sieitte Folgendes :
• Halten Sie den Abstand zwischen Sender und Empfänger generell so Klein wie möglich.
• Zwischen Sender und einer der Antennen des Empfänger muß stets ein hindernisfreier "Luftkontakt" bestehen.
• Oftmals reicht auch ein Verändern des Antennenwinkels aus.
• Übersteigt die Distanz von Sender und Empfänger 50m, so muß evt. eine oder beiden Antenne(n) verlangert werden, indem man gängiges Koaxial-Antennenkabel (50 Ohm oder niedriger / bis 1 GigaHertz Bandbreite) + Stecker anschließt. Je niedriger die Kapazität des Kabels ist, desdo weiter kann man die Antenne vom Empfänger positionieren. Hierbei kann man die Antennenanschluss durch das optional erhältliche Einbauset dann auch auf die Rückseite verlagen.

Sollten Sie nach Beachten all dieser Punkte immer noch Probleme haben, so setzen Sie sichitte mit ihrem SAMSON-Handler in Verbindung.

ACHTUNG: Behandeln Sie das Ausgangssignal des CR4 wie das eines herkommlichen Mikrofons. Deswegen sollenn Sie, wenn Sie über ein Mischpult mit niedrigohmigen Mikrofoneingangen verfügen, den Empfänger CR4 bzw. CRND immer an einen dieser Mikrofoneingänge anschließen (und nicht an einen hochohmigen Line-Eingang). Aus dem gleichen Grund empfehlen wir auch, den Empfänger nicht an Line-Eingänge eines Effektgeräts oder Signalprozessors anzuschreiben; wenn Sie das Signal des Empfängers mit Effekten versehen都会, schleifen Sie die entsprechenden Effektgeräte in den Insert-Weg Ihr's Mischpults ein.

Anleitung zur obrigen Explosionszeichning: Zerlegen Sie den Stecker in seine 4 Einzelteile und schieben das Kabel durch die Teile 1 und 2 sindurch. Verbinden Sie nun die einzelnen Adern mit den Pins (siehe Tabelle oben) und stecken Sie Teile 2 und 3 wieder aufeinander. Danach stecken Sie Teil 3 in Teil 4 und schrauben Teil 1 wieder auf Teil 4 fest.
