BEDIENUNGSANLEITUNG MixPad MXP144FX SAMSON

Wichtige Sicherheitsinformationen

EMV Hinweis

• MXP144 und MXP144FX können in folgenden elektromagnetischen Umgebungen eingesetzt werden: Heim, Gewerbe und leichte Industrie, Stadt im freien.
• Für MXP144 und MXP144FX beträgt der Einschaltspitzenstrom 4,90 A

FCC Hinweis

Dieses Gerät entspricht Teil 15 der FCC Bestimmungen. Der Betrieb unterliegt folgenden beiden Bedingungen: (1) these Gerät darf keine gefährlichen Störungen verursachen und (2) these Gerät muss Störungen akzeptieren, die einen unerwünschen Betrieb these Geräts verursachen können.

Änderungen oder Modifikationen, die nicht ausdrücklich von der Institution genehmigt wurden, die für die Konformität mit den geltenden Verordnungen verantwortlichen ist, können zum Verlust der Betriebserlaubnis des Geräts führen.

ANMERKUNG: Dieses Gerät wurde getestet und entsprechend der FCC Regelungen, Part 15, als konform der Class B Digital Device Grenzen eingestuft. Diese Grenzen wurden festgelegt, um einen angemessenen Schutz gegen gefährliche Interferenzen in einer Haushalts-Umgebung zu bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie. Wenn es nicht in Übereinstimmung mit den Anleitungen installiert und verwendet wird, kann es Störungen des Rundfunkempfangs verursichen. Bei keiner Installation konnen Störungen jedoch vollig ausgeschlossen werden. Wenn das Gerät starke Interferenzen bei Radio- und Fernsehgerät hervorruft, was durch Aus- und Einschalten des Geräts geprüft werden kann, wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu unterbinden:

Die Position oder die Richtung der Empfängerantenne ändern.
- Den Abstand zwischen Gerät und Receiver erhöhen.
- Das Gerät mit einer Steckdose eines anderen internen Kreises verbunden als den, mit dem der Empfänger verbunden ist.
- Fragen Sie ihren Handler oder bitten Sie einen erfahrenen Radio- und Fernsehtechniker um Hilfe.

Wichtige Sicherheitsinformationen

ACHTUNG GEFAHR EINES STROMSCHLAGS Nicht Öffnen

WARNING: UM DAS RISIKO EINES ELEKTRISCHEN SCHLAGS ZU REDUZIEREN ÖFFNEN SIE NICT DIE HINTERE ABDECKUNG, DA KEINE VOM BENUTZER ZU WARTENDEN TEILE VORHANDEN SIND. ÜBERGEBEN SIE DAS GERÄT NUR QUALIFIZIERTEM PERSONAL ZUR REPARATUR.

Dieser Blitz mit einem Pfeil als Symbol in einem gemeinschaftigen Dreieck soll den Benutzer auf das Vorhandensein von "geführlicher Spannung" im Gehäuse des Produkts hinweisen. Diese Spannung ist unter Umständen groß genug, um ein Risiko für einen elektrischen Schlag darzustellen.

Das Ausrufungszeichen in einem gleichseitigen Dreieck soll den Benutzer in der mit dem Gerät mitgelieferten Dokumentation auf eine wichtige Betriebs- oder Wartungsanweisung hinweisen.

Wenn Sie das Produkt entsorgen möchten, geben Sie es nicht in den Hausmüll. In Übereinstimmung mit der Gesetzungsbegung existiert ein separates Sammelsystem für elektrische und elektronische Produkte. Diese Gesetze fordern eine angemessene Behandlung, Verwertung und Wiederaufbereitung solcher Geräte.

Private Haushalte in den 28 Mitgliedsstaaten der EU, in der Schweiz und Norwegen können ihre elektronischen Produkte kostenlos an eine Sammelstelle oder den Handler abgeben (wenn Sie ein ähnliches Produkt wieder erwerben).

Verbraucher in Ländern, die nicht oben genannt werden, kontaktierenitte ihre lokalen Behörden, um Informationen über eine korrekte Entsorgung zu erhalten.

Sie werden so sicherstellen, dass Ihr Produkt der notwendigen Behandlung, Verwertung und Wiederaufbereitung unterzogen wird und eventuelle negative Auswirkungen auf die Umwelt und die Gesundheit vermieden werden.

Wichtige Sicherheitsinformationen

1. Lesen Sie diese Anweisungen.
2. Bewahren Sie diese Anweisungen auf.
3. Beachten Sie alle Warnungen.
4. Folgen Sie allen Anweisungen.
5. Benutzen Sie das Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie es nur mit einem trockenen Tuch.
7. Verschlieben Sie keine Ventilations-öffnungen. Installieren Sie das Gerät gemäß den Anweisungen des Herstellers.
8. Installieren Sie es nicht in der Nähe von Wärmequellen wie Radiatoren, Heizkörpern, Öfen oder anderen Geräten (einschließlich Veränder), die Hitze erzeugen.
9. Umgehen Sie nicht die Sicherheitsfunktion des polarisierten oder geerdeten Steckers. Ein polarisierter Stecker besteht aus zwei Flachkontakten, wobe einer breiter ist als der andere. Ein Stecker mit Erdung besteht aus zwei Flachkontakten und einem dritten runden Erdungsstift. Der breite Flachkontakt und der Erdungsstift werden aus Sicherheitsgründen integriert. Wenn der mitgelie-ferte Stecker nicht in ihre Steckdose passst, bitten Sie einen Elektriker, die obsolete Steckdose ausszuschen.
10. Schützen Sie das Stromversorgungskabel davon, dass man darauf tritt und dass es geknickt wird, vor allem an den Steckern, Buchsenteilen und an den Punkten, an denen das Kabel aus dem Gerät kommt.
11. Benutzen Sie nur die vom Hersteller spezifizierten Zubehörteile.
12. Benutzen Sie nur Wagen, Ständer, Stative, Halter oder Tische, die vom Hersteller angegeben werden oder passend zum Gerät erhältlich sind.

WenneinWagen eingesetzt wird, solltenSievorsichtigsein，wennSiedenWagenunddas Geratbewegen，um Verletzungen durch Umkippen zu verme

1. Ziehen Sie den Stecker des Geräts bei Gewittern oder wenn es länger Zeit nicht benutzt wird aus der Steckdose.
2. Übergeben sie das Gerät zur Reparatur nur qualifiziertem Personal. Wenn das Gerät in irgendeiner Weise beschädigt wurde, zum Beispiel wenn das Stromversorgungskabel oder der Stecker beschädigt sind, Flüssigkeit ausgelaufen ist oder ein Objekt in das Gerät gefallen ist oder das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, es nicht normal Funktioniert oder gefallen ist, muss es von einer Fachkraft werden.
3. Dieses Gerätarf nicht Wasserspritzern oder einem Wasserstrahl ausgesetzt werden und es darf keine Vase oder ein mit Wasser gefülltes Objekt auf das Gerät gestellt werden.
4. Achtung - um einen elektrischen Schock zu vermeiden, muss der breite Flachkontakt vollkommen in die breite Buchse eingeführt werden.
   17.itte achten Sie darauf, dass die gesamte Umgebung um das Gerat gut geluftet ist.
5. Um Verletzungen zu vermeiden muss das Gerät sicher am Ständer in Übereinstimmung mit den Installationsanweisungen montiert werden.
6. ACHTUNG: Wenn die Batterie nicht korrekt ausgetauscht wird, besteht

Explosionsgefahr. Nur durch denselben oder äquivalenten Batterietyp ersetzen.

Inhaltsverzeichnis

Einführung. 50

Grundlegende Bedienung 51

Hinzufugen von Digitaleffekten (Nur MXP144FX). 52

USB Anschluss (Nur MXP144FX). 53

Funktionen 54

Elemente des oberen Bedienfelds 55

Abschnitt Mono Eingangskanal. 55

Abschnitt Stereo Eingangskanal 57

Stereo Return Abschnitt 58

Abschnitt Digitale Effekte (nur MXP144FX). 59

Master Abschnitt 60

Anschlusse an der Rückseite 62

Anschlussanleitung. 63

Spezifikationen. 64

Programmliste Digitale Effekte (nur MXP144FX) 66

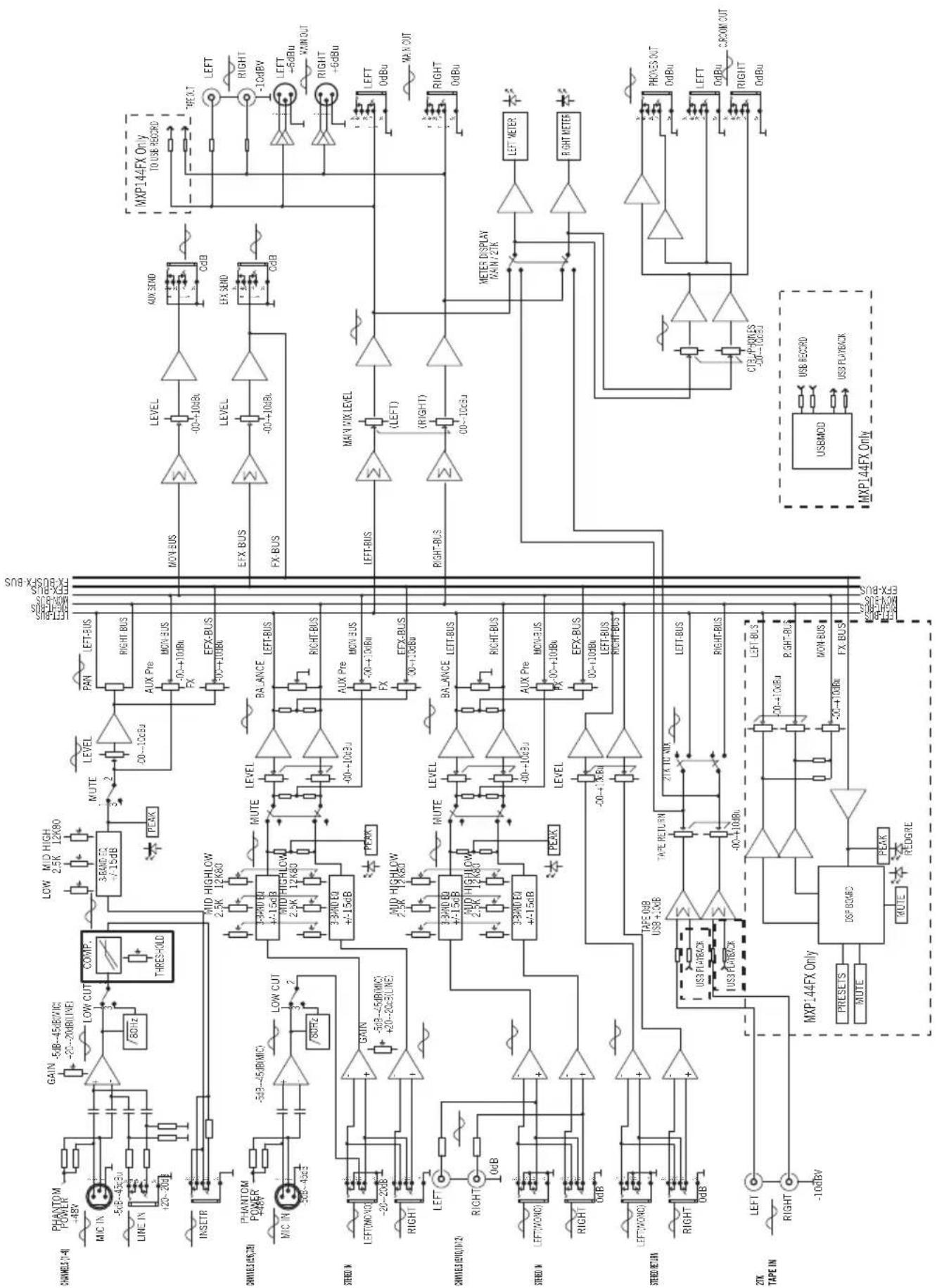

Blockdiagramm 67

Einführung

Herzlichen Glückwunsch zum Kauf des Samson MixPad MXP144 oder MXP144FX Mixers! Der MXP144 und der MXP144FX sind 12-Kanal Mixer mit vier Mic/Line Kanälen mit rauscharmen Mikrofonvorsterkern, zwei Stereo Kanäle mit XLR Mic Eingängen und 14 Line Eingangskanälen, sowie zwei Stereo Line Eingangskanälen mit RCA und 14 Eingangen. Die Eingangskanäle verfügen über eine 3-Band Equalizer und 60mm Fader. Die Mikrofoneingänge besitzen Gain Regler und Hochpass Filter. Die ersten vier Kanäle verfügen über Kompressionskontrollen, um den Pegel der Eingänge zu erhöhen, was hilfreich ist, um Clipping oder Überlast zu kontrollieren.

Um dem Mix Tiefe hinzuzufugen, verfügt der MXP144FX über 100 digitale 24-bit Effekte in Studioqualität. Dazu gehoren Verzögerungen, Chorus, Flanger und üppige Reverbs. Es ist einfach, Ihr bevorzugtes Effekt- Preset mit dem größten Sieben-Segment LED Display einzustellen. Der MXP144FX bietet eben falls ein integriertes digitales USB Interface, über das Sie von einem Computer mit verbreiteten Recording Programmen digitale Audio Signale aufzeichnen und wiedergeben konnen. Über die flexible Routing Option konnen Sie das ankommende USB Signal an den Main Mix oder an die Kopfhörer und Mix 2 Bus leiten.

Saubere, klare Klangwiedergabe mit praziser Entzerrung und flexibler Signaführung in einem robusten Gehäuse, das bei jeder Performance einen zuverlüssigen hochwertigen Klang gewährleistet. Optimiert für die Aufnahme, Live Beschaltung und gewerbliche Anlagen sind die MXP144 und MXP144FX die ideale Mixer Lösungen undieten hervorragenden Sound in einem kompakten Gehäuse.

Auf diesen Seiten werden Sie eine detailierte Beschreibung der Eigenschaften und Funktionen der MixPad Mixer sowie eine Tour durch der Vorderseite und Rückseite, eine Schritt-für-Schritt Anleitung durch das Setup und den Betrieb vorfinden sowie eine umfangreiche Beste der Spezifikationen. Wenn Sie ihren Mixer in den Vereinigten Staaten erworben haben, werden Sie bereits falls im Lieferumfang eine Garantiekarte finden. Vergessen Sieitte nicht, sie auszufullen und einzusenden, so dass Sie Online-Support in Anspruchnehmen können und wir Ihnen aktualisierte Informationen über这点es und andere Samson Produkte zusenden können.

Wir empfehlen Ohnen, die Seriennummer im unter darauf vorgesehenen Bereich zu notieren, um sie später zur Hand zu haben.

Seriennummer:

Kaufdatum:

Mit der richtigen Pflege und Wartung wird Ihr MixPad Mixer wie Jahre lang problemlose eingesetzt werden konnen. Falls der Laatsprecher je eine Reparatur benötigen sollen, ist eine Return Authorization (RA) Nummer [Rücksende-Genehmigungsummer] erforderlich, bevor Sie Ihr Gerät an die Samson schicken. Ohne diese Nummer wird das Gerät nicht angenommen.itte rufen Sie Samson unter 1-800-3SAMSON (1-800-372-6766) an und erbitten Sie eine RA Nummer, bevor Sie die Einheit einschicken.itte bewahren Sie das originale Verpackungsmaterial auf und schicken Sie das Gerät wenn möglich in der originalen Verpackung ein. Wenn Ihr Mixer außerhalb der Vereinigten Staaten erworben wurde, kontaktieren Sieitte ihren lokalen Handler bezüglich der Details zur Garantie und fur Serviceund Wartungsinformationen.

Grundlegende Bedienung

Der folgende Abschnitt beschreibt die grundlegende Einrichtung und den Betrieb der MixPad MXP144 und MXP144FX Mixer.

1. Stellen Sie vor dem Anschlieben eines Mikrofons oder Instruments, sicher, dass der Strom aller ihrer Systemkomponenten einschließlich des MixPad Mixers ausgeschaltet ist. Stellen Sie sicher, dass die MAIN MIX und MIX 2 / PHONES Regler ganz nach unter gedreht sind.
2. SchlieBen Sie die Kabel Ihres Mikrofons und Instruments am Mischpult an. Mikrofone sollen an die XLR- Eingänge der Kanäle 1-4 angeschlossen werden. Line Pegel Geräte konnen in die Mono 14 "Eingangskanäle (1-4) oder die Stereo Eingangskanäle (5-12) eingesteckt werden. Akustische Instrumente und elektrische Gitarren und Basse müssen vor dem Anschluss an den Mischer an eine DI-Box oder Vorversteller angeschlossen werden.
3. Schalten Sie den Strom der Peripheriegeräte aus und schalten Sie den MixPad Mixer ein. ANMERKUNG: Es ist wichtig, die Audio Goldene Regel zu beachten ... "LAST ON, FIRST OFF" / Als letzter eingesteckt, als erster ausgesteckt. Übersetzt bedeutet dies, dass beim Einsatzen Ihr Systeme Sie immer ihre Endstufen oder Aktivboxen als LETZTES einschalten und beim Ausschalten des Systems ihre Endstufen als ERSTES ausschalten sollenn. Diesträgt dazu bei, laute Knackgeräuche durch StromstöBe beim Ein- oder Ausschalten zu vermeiden, die manchmal die Lautsprechern beschädigen konnen.
4. Schalten Sie die Endstufe oder Aktivboxen und drehen Sie die Lautstärke auf die vom Hersteller empfohlene Höhe.
5. Stellen Sie den Eingangspegel der Eingangskanäle so ein, so dass die PEAK Anzeigen bei den lausten Eingangssignalen nur gelegentlich aufleuchten.
6. Stellen Sie den MAIN MIX Fader in die "0" Position.
7. Sprechen Sie in die Mikrofone (bei Performance Einstellung) oder speilen Sie ein Instrument. Heben Sie damit langsam die Lautstärke der Eingangskanäle an, bis der gewünschte Pegel erreicht ist.
8. Wenn Sie den Ton jeder Kanals einstellen möchten, stellen Sie die Equalizer Regler wie gewünscht. Es kann sein, dass Sie erneut die Kanallautstärke einstellen müssen.

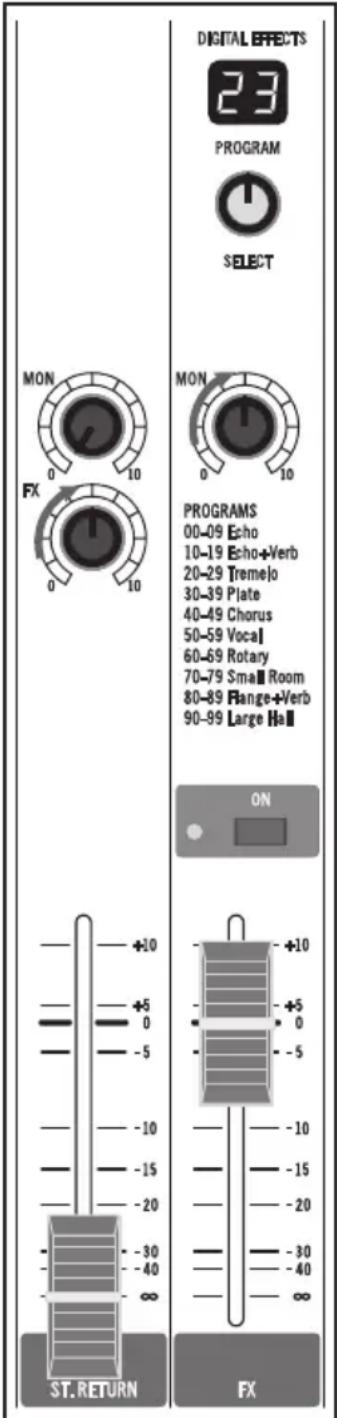

Hinzufügen von Digitaleffekten (Nur MXP144FX)

Die MXP144FX verfügbar über integrierte, hochwertige 24-Bit Multi-Effekt Prozessoren, die 100 Effekt- Presets in Studioqualität bieten. Der Abschnitt DIGITAL EFFECTS / Digitale Effekte bietet saubere Verzögerungen, hervorragende Reverbs und Multi- Effekte wie Reverb + Verzögerung. Im Folgenden werden die Funktionen der internen DSP Effekte im DIGITAL

EFFECTS Abschnitt beschreiben.

1. Schließen Sie ein Mikrofon oder Instrument an den gewünschten Kanal an, stellen Sie den Pegel und Equalizer nach ihren Wünschen und vergewissern Sie sich, dass der MAIN MIX Fader so eingestellt ist, dass Sie in den Laatsprechern horen können.
2. Betätigen Sie die ON Taste, um den Channel Strip für digitale Effekte zu aktivieren.
3. Wahlen Sie mit dem SELECT-Drehknopf in der Mitte des Channel Strip das gewünschte Effektprogramm. Drehen Sie den SELECT Schalter auf eine der 100 Effekte und drücken Sieihn, um die Auswahl zu bestätigen.
4. Drehen Sie den Master FX Send im Uhrzeigersinn und stellen Sie die Effekte des FX Fader auf die O (Einheit) Position. Anmerkung: Wenn mehrerer Kanäle an die internen Effekte geschickt werden und die Digital Effects Spitzenanzeige rot blinkt, drehen Sie den Master FX nach unten.
5. Verwenden Sie den FX Regler des Eingangskanals, um den Pegel des Signals der gesendeten Effekte einzustellen. Anmerkung: Das Signal an den FX Regler wird nach dem Kanal Fader gesendet, so dass der Kanal Fader sich auf diese Lautstärke auswirkt, d.h. die FX Lautstärke goes mit dem Kanal Fader nach oben und unten.
6. Um die Digitaleffekte auf die Monitore zu schicken, zum Beispiel - um zu Vocals Reverb in den State Monitoren hinzuzufugen, schieben Sie den MON Regler in den Digitaleffekte Kanalzug.

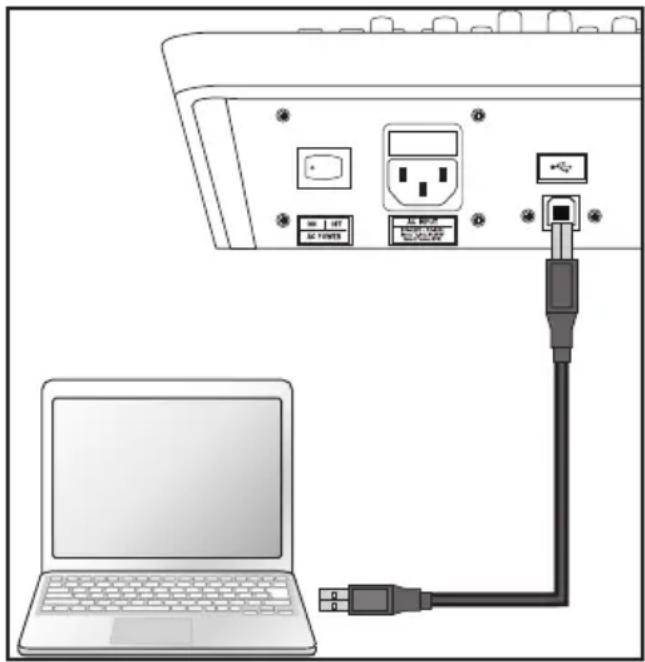

USB Anschluss (Nur MXP144FX)

Die MXP144FX hat ein eingebautes Stereo USB Audio Interface, mit dem Sie von einem Computer mit praktisch jeder digitalen Aufnahme Software aufnehmen und wiedergeben konnen. Die Installation Ihres Mixers an einen Computer ist sehr einfach. Sie nimmt nur weniger Minuten in Anspruch. Der folgende Abschnitt beschreiben, wie der MXP144FX mit einem Computer

verbunden und eingestellt wird.

1. Schließen Sie den MXP144FX mit einem Standard USB Kabel (nicht im Lieferung enthalten) an den Computer.
2. Stellen Sie in Ihrer Audio Software das Ein- und Ausgabegerät auf den MXP144FX.
3. Die vom MXP144FX an den Computer geschickte Audio Signale folgen dem Main Mix Bus.
4. Bei der Wiedergabe konnen Sie das USB Stereo Signal direkt in den linken und rechten Haupt

Mix Bus leiten, so dass die Wiedergabe vom PC mit dem Main Mix an der Konsole summiert wird. Um die USB Wiedergabe im MAIN MIX zu horen, betätigten Sie den TAPE / USB TO MAIN MIX Schalter.

1. Der TAPE / USB TO MIX 2 PHONES Schalter wird verwendet, um die USB Rückleitung dem Mix 2 und Kopfhörer Bus zuzuweisen. Dadurch konnen Sie die Wiedergabe in Studio Monitoren mischen oder in einer Mix Zone isolieren.

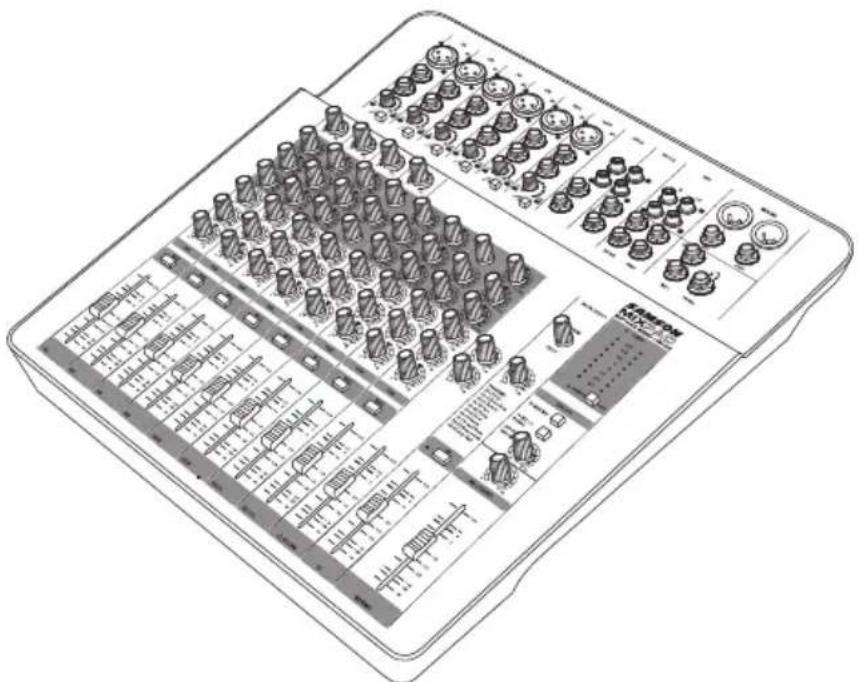

Funktionen

Die Samson MixPad Mixer sind umfassende All-in-one Lösungen für Live-Sound, Aufnahme, Festinstallation und Nachvertonung. Hier sind einige ihrer wichtigsten Funktionen / Eigenschaften:

• Analoge Mixer mit ultra-niedrigem Rauschen und hohem Durchgang
• Sechs der Klasse A MDR (Maximum Dynamic Range) Mikrofonyvorverträger
  Vier Stereo Kanäle mit RCA und 1 / 4 "Eingangen
  Aktiver Dreiband Kanal EQ
• Hochwertige, prazise 60mm Fader
  100 rauscharme digitale 24-bit Effekte (Nur MXP144FX)
• Hoch integrierte, bidirektionale USB Schnittstelle (nur MXP144FX)
  Vier Einknopf- Kompressoren in Studiogualität
• Pre-Fader Aux Send für Monitor Mix
  Post-Fader Aux Send fur externe Effekte
• Alle Mikrofonkanäle sind mit Eingangsverständlung und Hochpassfilter ausgestellt
  48-Volt Phantomspeisung fur Kondensatormikrofone
• Mehrere Ausgänge: Main Mix, Mix 2, Kopfhörer und Tape
  XLR und 1/4" Main Mix Ausgänge
• USB (MXP144FX) und Tape Eingänge können Main Mix oder Mix 2 / Kopf-hörerausgaben zugeordnet werden

Elemente des oberen Bedienfelds

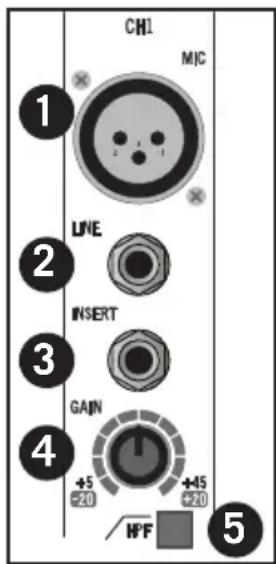

Abschnitt Mono Eingangskanal

Nachfolgend wird der Abschnitt der vier Mono Eingangsgkanäe beschrieben.

1. MIC Eingänge - Verwenden Sie diese symmetrischen XLR Eingänge, um Mikrofone mit niedriger Impedanz und geringer Signalstarke von DI Boxen anzuschreiben. Die MIC Eingänge besitzen eine 48V Phantomspeisung, so dass Sie Kondensatormikrofone verwenden können. XLR Stecker Pin-out - Pin 1: Erdung, Pin 2: Spannungsführend (+), Pin 3: NichtSpannungsführend (-)
2. Line Eingang - Verwenden Sie diese symmetrischen 14 TRS Eingänge, um Synthesizer, Drum Computer, Effektprozessoren oder ein Line-Level Signal anschließen. Sie können symmetrische und unsymmetrische Geräte an diese Eingänge anschließen.

TRS Klinkenstecker Pin-out - Hülse: Erdung, Spitze: Spannungsführend (+), Ring: Nicht spannungsführend (-)

1. INSERT (Send und Return) Jack - Die 14 TRS (Spitze, Ring, Hülse) INSERT Buchse wird direkt oder über den Kanal Eingang an externe Effektprozessoren angeschlossen. Das Signal wird an die Spitze (das Send) gesendet und kommt über den Ring (das Return) des Anschlusses darüber.
2. GAIN Regler - variabler Verständungsregelung mit einem Bereich zwischen 5 und 45 dB über den MIC Eingang und -20 bis 20 dB am Line Eingang.
3. HPF Schalter - Der Hochpassfilter schneidet die tiefen Frenquenzen von den XLR MIC Eingangen von 80 Hz und darunter mit der Rate von 12 dB pro Oktave ab. Über den Hochpassfilter konnen Sie die niedrigen Frenquenzen abschreiben, die das

Mikrofon nicht aufnahmen soll. In Live Anwendungen wird der Hochpassfilter zur Entfernung von Trittschall verwendet.

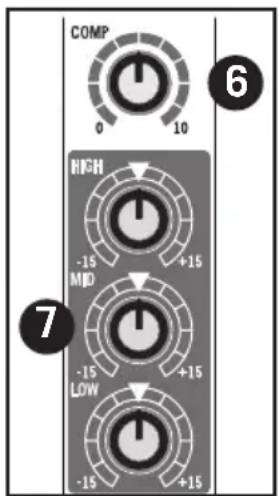

1. COMP Regler - Der COMP Regler bestimmt den Grad der Komprimierung für den Kanal. Wenn der COMP Regler im Uhrzeigersinn gedreht wird, wird das Kompressionsverhältnis erhöht und die Ausgangsverständigung wird entsprechend eingestellt. Der Dynamikbereich des Kanals wird verengt, wobei weichere Signale verstärkt und laute Signale gedämpft werden, um better in den Mix zu passen. Zu viel Kompression kann eine Pumpwirkung erzeugen, wobei der gesamte dynamische Bereich eliminiert wird, was zu Rückkopplung führen kann.

1. Equalizer (HIGH, MID und LOW) - Mit diesen Drei-Band Equalizer konnen Sie die hohen, mittleren und tiefen Frenzen eines Kanals konturieren. Wenn die Steuerung auf die 12 Uhr Position (Arretierung) gestellt ist, wird das Signal nicht beeinflusst. Wenn Sie die Regler im Uhrzeigersinn drehen, wird der Pegel des Frequenzband +15 dB erhöht, und wenn Sie die Regler gegen den Uhrzeigersinn

Elemente des oberen Bedienfelds

drehen, wird die Lautstärke des Frequenzbandes um -15 dB gesenkt.

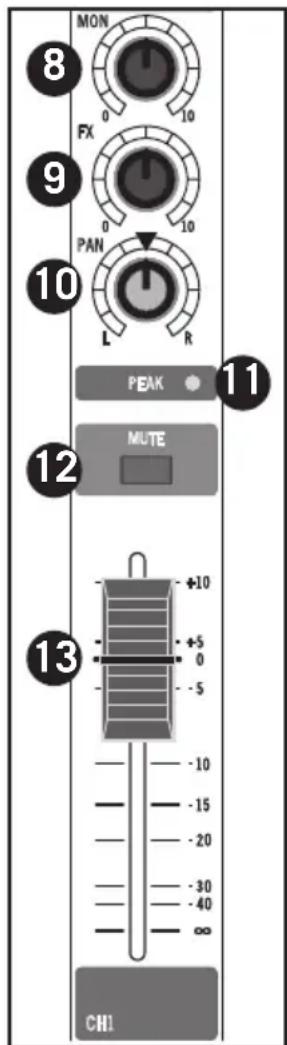

1. MON Zusatzregler (MXP144) - Steuert die Signalintensität dieser Kanals, das den MON Ausgang gesendet wird. Das Signal, das an MON geschickt wird, wird vor dem Kanal Fader geschickt, so dass der Kanal Fader keinen Einfluss auf die MON Lautstärke hat. Der MON wird in der Regel dazu verwendet, einen separaten Mix für Bodenmonitorsysteme zu erzeugen.
2. FX Zusatzregler (MXP144FX) - FX Zusatzregler - Der FX Regler des Kanals steuert die Stärke des Signals, die an den Effekte- Bus gesendet wird. Das Signal des FX Bus in des MXP144FX wird an den Digital Effects Abschnitt zur internen Signalverarbeitung weitergeleitet. Das FX Signal kann auch an ein externes Effektgerät geleitet werden, das an die FX SEND Buchse auf der Vorderseite angeschlossen ist.
3. PAN Regler - Der PAN Regler wird verwendet, um das Mono Signal in den linken oder rechten Stereo Haupt Bus zu leiten. Sie können eine Stereo Bild erzeugen, indem Sie einzel Eingangssignale an den linken, und andere an den rechten Bus schicken.
4. PEAK Anzeige - Diese LED Anzeige blinkt rot, wenn das Kanal Eingangssignal hoch ist. Um Verzerrungen zu vermeiden, drehen Sie den GAIN Regler gegen den Uhrzeigersinn, bis die Anzeige während des normalen Gebrauchs nicht mehr leuchtet.
5. MUTE Schalter - Mit dem MUTE Schalter können Sie den Canal ein- oder auszuschalten.
6. Volume Fader - Der Volume Fader bestimmt den Pegel der einzelnen Mono Eingangskanäle.

Elemente des oberen Bedienfelds

Abschnitt Stereo Eingangskanal

Nachfolgend wird der Abschnitt der vier Stereo Eingangskanäle beschreiben.

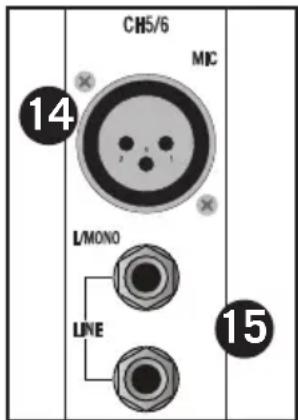

1. MIC Eingänge (CH5/6 & CH7/8) - Verwenden Sie diese symmetrischen XLR Eingänge, um Mikrofone mit niedriger Impedanz und geringer Signalstarke von DI Boxen anzuschreiben. Die MIC Eingänge besitzen eine 48V Phantomspeisung, so dass Sie Kondensatormikrofone verwenden können. XLR Stecker Pin-out - Pin 1: Erdung, Pin 2: Spannungsführend (+), Pin 3: Nicht spannungsführend (-)
2. 14 " Stereo Eingangsbuchsen - Verwenden Sie die 14 " Eingangsbuchsen, um Stereo Line Level Quellen anzuschreiben. Verwenden Sie für Stereoeingänge den LINE L um den linken Kanal und LINE R um den rechten Kanal zu verbinden. Verwenden Sie den LINKEN Eingang beim Anschluss eines Mono Eingangssignal an die Stereo Eingangskanäle. Sie können Ausgänge von hochohmigen Mikrofonen, Synthesizern und Drum Maschinen an diese Eingänge anschreiben. Die LINE Eingänge haben einen Nominalpegel von -40dBV bis - 10dBV. TRS Klinkenstecker Pin-out - Hülse: Erdung, Spitze: Spannungsführend (+), Ring: Nicht spannungsführend (-)
3. Stereo RCA Eingangsbuchsen (CH9/10 & 11/12) - Die RCA Anschlüsse der Stereo Kanäle sind für Signale von Stereo Line Geräten vorgesehen. Die RCA Line Level Eingänge haben einen Nominalpegel von -40dBV bis -10dBV.

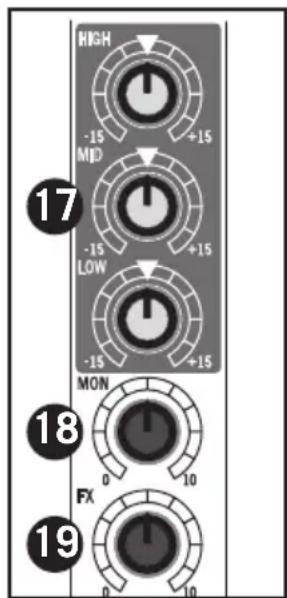

4. Equalizer (HIGH, MID und LOW) - Mit diesen Drei-Band Equalizer können Sie die hohen, mittleren und tiefen Frenzen eines Kanals konturieren. Wenn die Steuerung auf die 12 Uhr Position (Arretierung) gestellt ist, wird das Signal nicht beeinflusst. Wenn Sie die Regler im Uhrzeigersinn drehen, wird der Pegel des Frequenzband +15 dB erhöht, und wenn Sie die Regler gegen den Uhrzeigersinn drehen, wird die Lautstärke des Frequenzbandes um -15 dB gesetzt.
5. MON Zusammenregler (MXP144) - Steuert die Signalintensität these Kanals, das den MON Ausgang gesendet wird. Das Signal, das an MON geschickt wird, wird vor dem Kanal Fader geschickt, so dass der Kanal Fader keinen Einfluss auf die MON Lautstärke hat. Der MON wird in der Regel dazu verwendet, einen separates Mix für Bodenmonitorsysteme zu erzeugen.
6. FX Zusatzregler (MXP144FX) - Der FX Regler des Kanals steuert die Stärke des Signals, die an den Effekte- Bus gesendet wird. Das Signal des FX Bus in des MXP144FX wird an den Digital Effects Abschnitt zur internen Signalverarbeitung weitergeleitet. Das FX Signal kann auch an ein externes Effekt gerät geleitet werden, das an die FX SEND Buchse auf der Vorderseite angeschlossen ist.

Elemente des oberen Bedienfelds

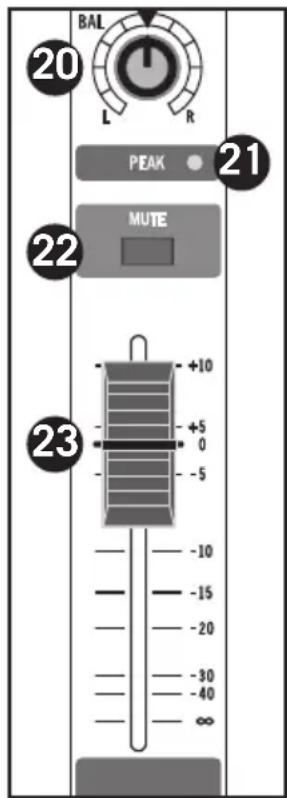

1. BAL Regler - Dieser Regler wird dazu verwendet, das Stereo Signal in das linke und rechte Stereo-Mix Feld zu positionieren. Sie können durch Umleiten einiger Eingangssignale nach links und andere nach rechts eine Stereo Bild erzeugen.
2. PEAK Anzeige - Diese LED Anzeige blinkt ROT, wenn das Kanal Eingangssignal hoch ist. Um Verzerrungen zu vermeiden, drehen Sie den LEVEL Regler gegen den Uhrzeitigersinn oder verringn Sie die Lautstärke des Eingangsgeräts, bis die Anzeige während des normalen Gebrauchs nicht mehr leuchtet.
3. MUTE Schalter - Mit dem MUTE Schalter können Sie den Kanal ein- oder auszuschalten.
4. Volume Fader - Der Volume Fader bestimmt den Pegel der einzelnen Stereo Eingangsganäle.

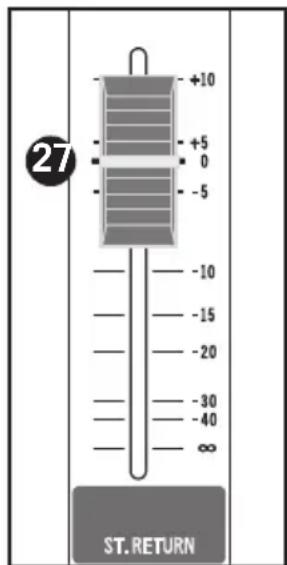

Stereo Return Abschnitt

Der folgende Abschnitt beschreibt die Funktionen des Stereo Return Abschnitts.

1. Stereo 14 "Eingangsbuchsen - Diese 14 " Eingangsbuchsen sind für den Anschluss von Stereo Line Level Quellen wie etwa die Ausgänge von Effektprozessoren vorgesehen. Die LINE Eingänge haben einen Nominalpegel von -40dBV bis - 10dBV. TRS Klinkenstecker Pin-out - Hüle: Erdung, Spitze: Spannungsführend (+), Ring: Nicht spannungsführend (-)
2. MON Master Send - Die MON Signale von Mono und Stereo Eingangskanänen werden mit dem Signal der Digitaleffekte zusammen gemischt und an den MON Ausgang gesendet. Verwenden Sie die MON Pegelregler, um den Anteil des Signals einzustellen, der an die MON SEND Buchse gesendet wird.
3. FX Master Send - Die FX Signale von Mono und Stereo Eingangskanänen werden zusammen gemischt und an die internen Digitaleffekte und den FX Ausgang gesendet. Verwenden Sie die FX Pegelregler, um den Anteil des Signals einzustellen, der an die internen Digitaleffekte und die MON SEND Buchse gesendet wird.
4. Volume Fader - Der Volume Fader bestimmt den Pegel des Rücklaufenden Stereo Signals.

Elemente des oberen Bedienfelds

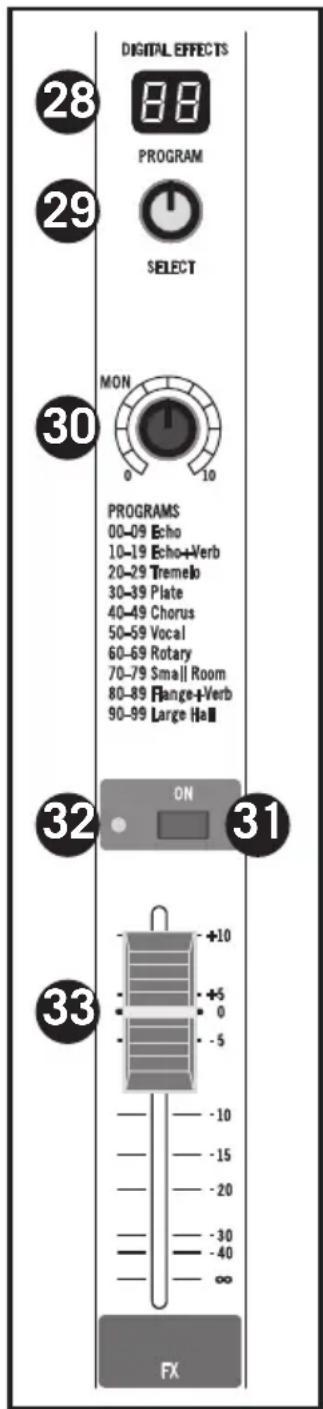

Abschnitt Digitale Effekte (nur MXP144FX)

Der folgende Abschnitt beschreibt die Funktionen des integrierten digitalen 24-bit Multi-Effect Geräts.

1. PROGRAMM Effekte Anzeige - Die Multieffekt Prozessoren des Mixers verfügen über eine aus sieben Segmenten bestehende zweistellige Anzeige, die die Effekte- PROGRAM Nummer 00-99 anziegt.
2. SELECT Wahlschalter - Der SELECT Knopf ist eine stufenloser Enoder, der eines der 100 integrierten digitalen Effekte-Presets aufruft. Drehen Sie den SELECT Knopf, um durch die voreingestelltten Programme navigieren und auf drücken Sie aufihn, um den gewählten Effekt zu laden.
3. An MON Regler - Dieser Regler wird verwendet, um den Pegel der Effekte aus den integrierten Digitaleffekten, die an den MON Bus gesendet werden, einzustellen. Dies ermöglich Ichnen, die Effekte zu dem Signal an ihren Monitor Laufsprecher hinzuzufugen.
4. Effects ON Schalter - Der Effects ON Schalter wird verwendet, um den internen Digitaleffekt ein- oder auszuschalten. Die Effekte werden umgangen, wenn sich der Schalter in der Out Stellung befindet.
5. On / Peak Anzeige - Diese LED Anzeige leuchtet grün, wenn die Digitaleffekte eingeschaltet sind. Die Anzeige leuchtet rot, wenn das Eingangssignal zu den internen Digitaleffekten überlastet ist.
6. FX Fader - Der FX Fader wird verwendet, um den Pegel der Effekte aus den integrierten Digitaleffekten, die an den MAIN MIX Bus gesendet werden, einzustellen. Dies ermöglich Ichnen, die DSP Effekte in Ihr Hauptlautsprecher zu horen.

Elemente des oberen Bedienfelds

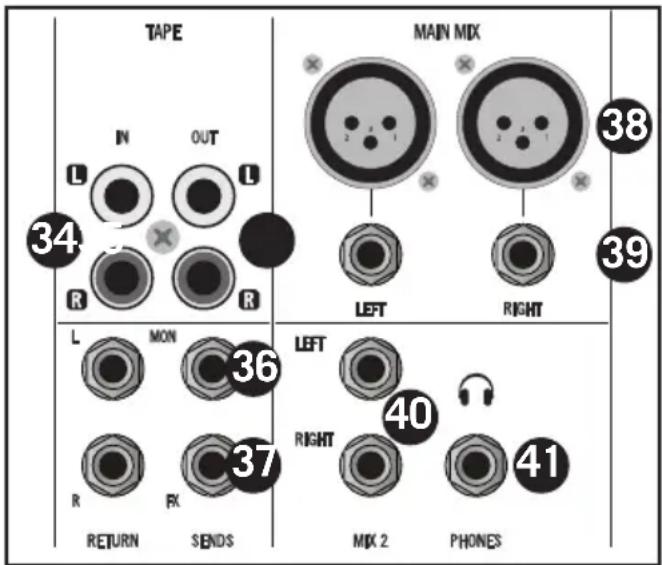

Master Abschnitt

Das folgende Kapitel zeigt den Master Abschnitt des Mixers.

1. TAPE IN (Cinch Buchsen) - Stereo Line Eingang über Cinch Buchsen, um den Ausgang von Geräten wie MP3, CD, Computer Soundkarte oder jedem anderen Line-Level Gerät dort anzuschreiben.

2. TAPE OUT (Cinch Buchsen) - Das an thisem Anschluss anliegende Signal ist das MAIN Bus Signal, bevor es durch den MASTER Pegelregel und Equalizer geschickt wurde. Der nominale Ausgangspiegel beträgt -10 dBV und die Impedanz 100 Ohm.

1. MON SEND (MXP144) - Das am MON SEND Ausgang anliegende Signal kommt vom MON Bus, der über den MON Send an den Eingangskanäten versorgt wird.
2. FX SEND - Das am FX SEND Ausgang anliegende Signal kommt vom FX Bus, der über den FX Send an den Eingangsgkanänen versorgt wird.
3. MAIN MIX XLR Ausgänge - Der Stereo MAIN MIX wird an die LINKEN und RECHTEN MAIN MIX XLR Anschlüsse gesendet. Das Signal an der MAIN MIX Anschlüsse folgt dem MAIN MIX Lautstärken- Fader. Bei einer Live Anwendung können Sie ein Loutsprechersystem betreiben, indem die MAIN MIX Ausgänge an einen Veränder oder Aktivlautsprecher angeschlossen werden. XLR Stecker Pin-out - Pin 1: Erdung, Pin 2: Spannungsführend (+), Pin 3: Nicht spannungsführend (-)
4. MAIN MIX 14 Ausgabe - Die MAIN MIX 14 Buchsen können an eine Endstufe, Aktivlautsprechersystem oder Eingänge eines digitalen Recorders angeschlossen werden. Das Signal an der MAIN OUT Buchsen folgt dem MAIN Lautstärken- Fader.
5. MIX 2 - Diese Line-Pegel MIX 2 Ausgänge konnen verwendet werden, um ein zweites Laufsprechersystem zu betreiben, oder um ein Stereo Gerät wie Computer-Soundkarte, MP3 oder Recorder anzuschlieben. Das Signal an den MIX 2 Buchsen folgt dem MIX 2 Pegelregler, so dass Sie eine andere Ebene an den Ausgängen eingestehen konnen.
6. PHONES Ausgang - Anschluss für einen Standard 14 TRS Stereo Kopfhörer mit 60 bis 600 Ohm. Der PHONES Ausgangspiegel wird von dem MIX 2 / PHONES Regler gesteuert.

Elemente des oberen Bedienfelds

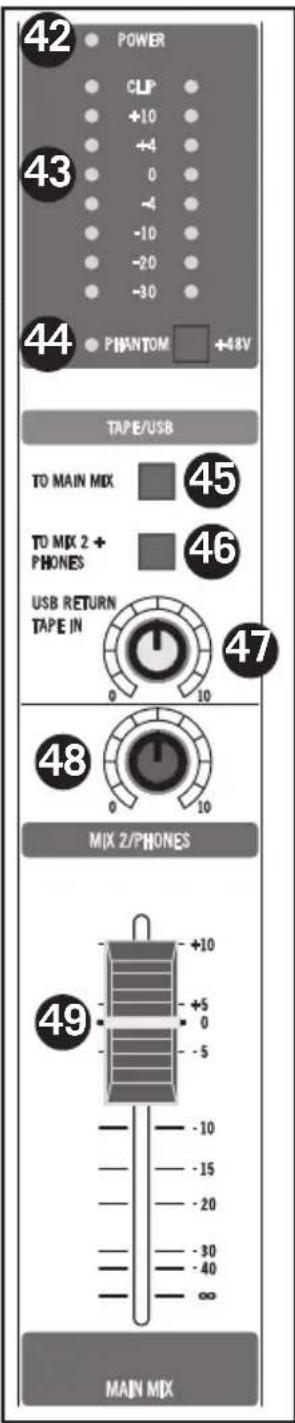

1. POWER Anzeige - Die POWER LED leuchtet auf, um anzuzeigen, dass der Hauptnetzschalter (auf der Rückseite) eingeschaltet ist.
2. Output Level Anzeige - Die Anzeige des Ausgangspegels ermöglich Ihnen, die Stärke des Signals zu überwachen, das an dieMAIN MIX Buchsen gesendet wird. ANMERKUNG: Um Störungen zu vermeiden, stellen Sie den MAIN MIX Regler so ein, dass das O LED gelegentlich aufleuchtet.
3. PHANTOM Schalter und Anzeige - Der Mixer verfügbar über eine integrierte 48-Volt Phantomspeisung, um Kondensatormikrofone betreiben zu konnen. Wenn der Schalter eingeschaltet ist, leuchtet die LED auf und zeigt damit an, dass die Phantom Stromversorgung nun an den Mikrofon Vorverständern zur Vergebung steht. WICHTIGE ANMERKUNG: Um laute Pop Gerausche zu vermeiden, achten Sie darauf, die Master Regler vor dem Einstecken und Abziehen der Mikrofonkabel herabzudrehen, wenn die Phantomspeisung aktiv ist. Vergewissern Sie sich, dass der MAIN Fader vor der Aktivierung der Phantomspeisung heruntergedreht ist, um zu vermeiden, dass ein Knacken in ein mit dem Mixer verbundenes externes Gerät dringen kann. Vergewissern Sie sich auch, dass die Phantomspeisung beim Anschlieben oder Trennen der Mikrofone ausgeschaltet ist.
4. TAPE & USB (nur MXP144FX) TO MIX 2 PHONES - Dieder Schalter wird verwendet, um die TAPE und USB Eingänge (nur MXP144FX) den MIX 2 und PHONES Ausgängen zuzuordnen.
5. TAPE & USB (nur MXP144FX) TO MAIN MIX - Dieser Schalter wird verwendet, um die TAPE und USB Eingänge (nur MXP144FX) dem MAIN MIX Ausgang zuzuordnen.
6. USB RETURN (nur MXP144FX) und TAPE IN Regler -
   Dieser Pegelregler stellt die Lautstärke des Signals ein, das von einem Computer wieder über den USB Eingang (nur MXP144FX) und Audio über die TAPE IN Cinch Buchsen angeschlossen ist.
7. MIX2 / PHONES Regler - Der Mixer hat einen zweiten Satz von Ausgangsanschlüssen, der ein Duplikat des MAIN MIX Signals zum Zweck der Speisung in andere Laufsprecherzonen oder Recorder führt. Der MIX 2 / PHONES Regler dient dazu, die Lautstärke des Ausgangs MIX 2 und die Gesamtlautstärke des Kopfhörerausgang einzustellen.
8. MAIN MIX Fader - Der MAIN MIX Fader stellt den Pegel des linken und rechten Stereo Mix ein, der an die Main Mix Ausgänge geschickt wird.

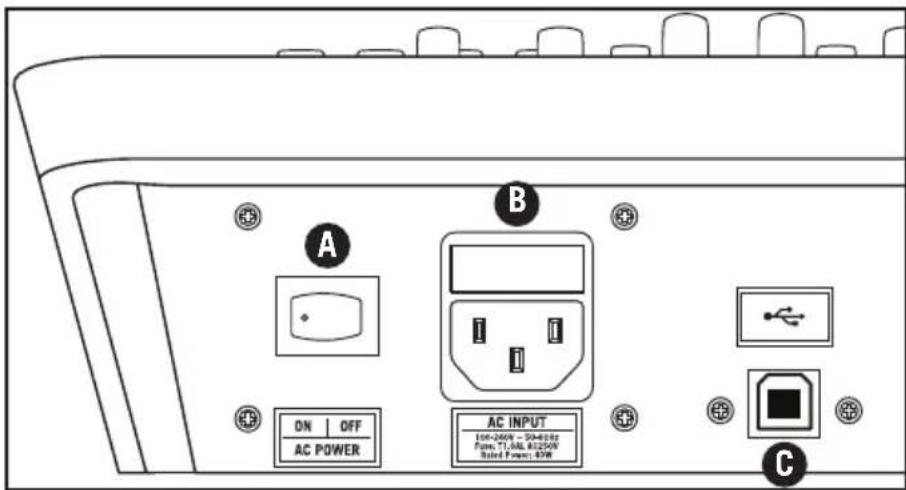

Anschlüsse an der Rückseite

Dieser folgende Abschnitt beschreibt die rückseitigen Anschlüsse.

A. AC INLET - Schlieben Sie das mitgelieferte Netzteil hier an.

B. POWER - Schaltet die Hauptstromversorgung des MXP144 und MXP144FX ein.

C. USB Port (nur MXP144FX) - Schließen Sie hier den MixPad Mixer mit einem Standard USB Kabel an einen Computer a.

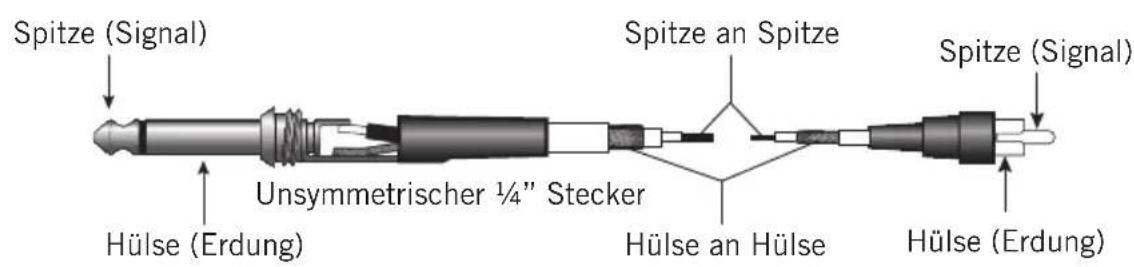

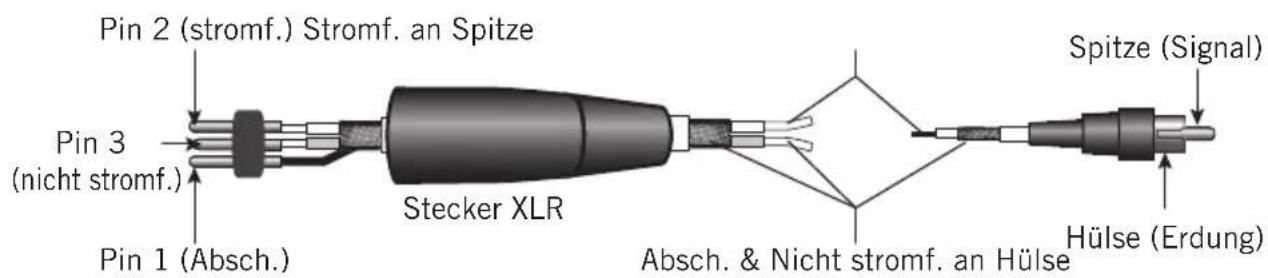

Anschlussanleitung

Es gibt mehrere Möglichkeit, mit dem MXP Mixer eine Vielzahl von Anwendungen zu untersuten. Befolgen Sie die unter angegebenen Anschlusspläne für ihren Mixer.

RCA

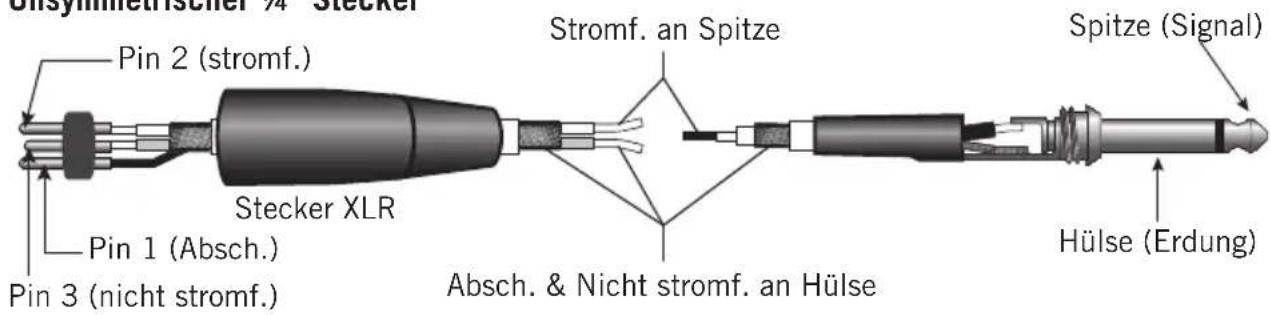

Unsymmetrischer 14 Stecker

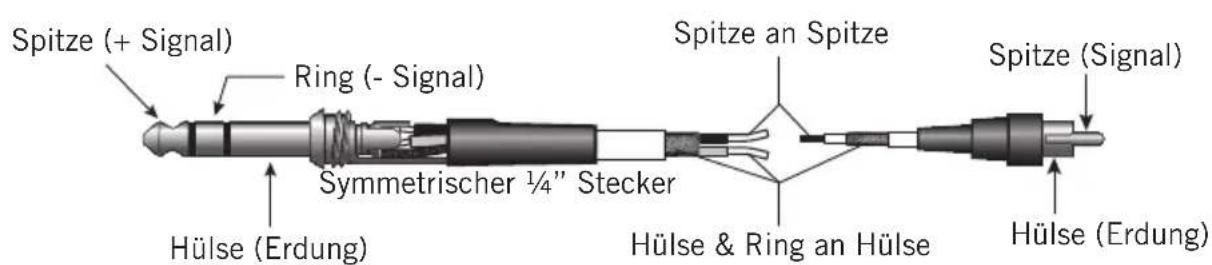

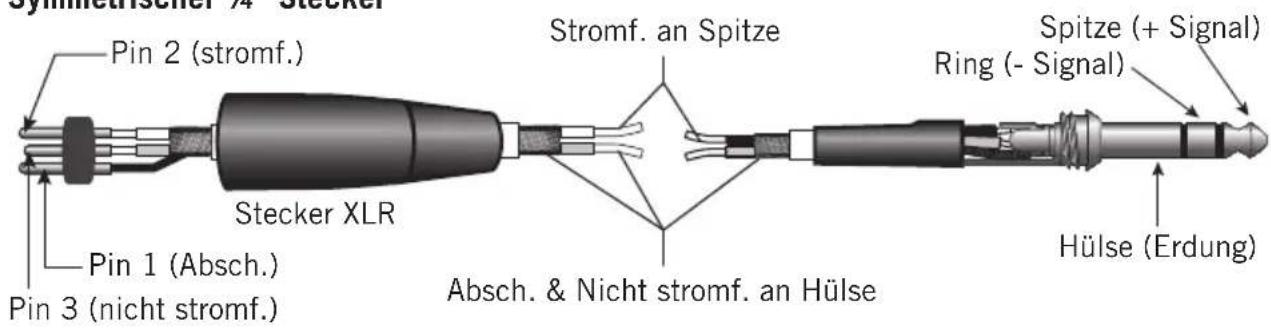

Symmetrischer 14 Stecker

Spezifikationen

Frequenzgang (Trim @ Min, Einsverständlung ± 3 dB)

Mic an Main 20Hz~30KHz

T.H.D. (Trim @ Min, +4dBu Ausgang, Einsverständlung, 1 kHz w/30 kHz LPF)

Eingang Rauschäquivalente ("A" Filter an, Eingang kurz)

Mic (Trim @ Min, Fader bei "0") < -90dB 20HZ~30KHZ A-bewertet

Line (Trim @ Min, Fader bei "0") < -90dB 20HZ~30KHZ A-bewertet

Max. Spanningsverständung

Eigenrauschen (30 kHz LPF, alle Regler auf Min)

Main (Alle Fader auf min) -100dBu A-bewertet

Aux Send (Alle Fader auf min) -105dBu A-bewertet

Kan vs. Kan (Trim @ min, Fader auf 0) >75dB A-bewertet

Eingang vs. Ausgang >60dB A-bewertet

PEAK Anzeigen

Mic (Mono Kan) +16dBu

Line (Stereo Kan) +16dBu

Kopfhörer Ausgang (600 ohm Last) +20dBu

Maximaler Eingangspegel (1 kHz, ± 3dB)

Mic Eingang (Mono Kan) +16dBu

Line Eingang (Mono Kan) +40dBu

Eingangskanal Equalizer (± 3dB)

Hoch ±15 dBu

Mittel ±15 dBu

Tief ±15 dBu

Spezifikationen

Phantomspeisung 48V± 3V

StromversorgungAC100~240V50~60Hz
	Sicherung T1.6A AL250V
Stromverbrauch	<48W
Dimensionen (B x T x H)	15.3" x 14.5" x 3.9"
	391 mm x 370 mm x 100 mm

Gewicht 8,3lb / 3,8kg

Spanningsversorgung über USB Anschluss

USB2.0 +5V DC 0.5A max USB A-TYP BUCHSE

Interne DSP Effekte 100 Presets

Programmliste Digitale Effekte (nur MXP144FX)

Nummer Effekt Parameter
00-09 Echo	Abfallzeit: 145~205ms
10-19 Echo	+ Verb Abfallzeit: 208~650msAusschwingzeit: 1,7~2,1s
20-29 Tremolo Rate: 0,6~5Hz
30-39 Platte	Ausschwingzeit: 0,9~3,6s
40-49 Chorus Rate: 0,92~1,72Hz
50-59 Vocal	Reverb Ausschwirgzeit: 0,8~0,9svorverzögerung: 0~45ms
60-69 Drehung Modulationstiefe: 20~80%
70-79	Kleiner Raum	Ausschwingzeit: 0,7~2,1svorverzögerung: 20~45ms
80-89	Flanger + Verb	Ausschwingzeit: 1,5~2,9svRate: 0,8~2,52Hz
90-99	Große Halle	Vorverzögerung: 23~55ms

Blockdiagramm

Mandata aus. (Aux Send)
