BEDIENUNGSANLEITUNG R4004D Rockford Fosgate

Lieber Kundin, lieber Kunde,

wir gratulieren Ihnen zu ihrem Kauf von Autoaudioverständern der besten Marke weltweit. Wir bei Rockford Fosgate sind Fanatiker, wenn es um die Beste musikalische Reproduktion liegt, und freiuen uns darüber, dass Sie unser Produkt gewählt haben. Durch jahrelange Ingenieurserfahrung, Handwerkskunst und kritische Testverfahren haben wir ein weites Spektrum an Produkten geschaffen, die die Musik mit aller Klarheit und Klangslichkeit reproduziert, die Sie verdienen.

Zur maximalen Performance empfehlen wir, dass Sie Ihr neues Rockford Fosgate Produkt von einem Vertragshändler von Rockford Fosgate einbauen{lassen, da wir durch das Rockford Technical Training Institute (RTTI) spezialisierte Ausbildung bieten.itte lessen Sie ihre Garantie und bewahren Sie ihre Quittung und Originalverepackung zum eventuellen späteren Gebrauch auf.

Hervorragende Produkte und kompetenter Einbau sind nur Teile des Puzzles, wenn es um Ihr System goht. Vergewissern Sie sich, dass derjenige, der Ihr System einbaut, nur authentischen Installationszubehor von Connecting Punch bei ihrem Einbau verwendet. Connecting Punch führ altes von RCA- und Lautsprecherkabeln zu Stromkabeln und Batterieeadaptern. Bestehen Sie darauf! SchlieBlich verdient Ihr neues System nur das Beste.

Um Ihr dem neuen Rockford Fosgate Image den letzten Schliff zu geben, bestellen Sie ihre Rockford Accessoires. Dazu gehört alles von T-Shirts und Jacken zuappen und Sonnenbrillen.

Eine kostenlose Broschüre über Rockford Fosgate Produkte und Rockford Accessoires besuchen Sie uns im Web unter: www.rockfordfosgate.com oder wahlen Sie in den USA I-800-669-9899 oder FAX I-800-398-3985.

Anrufer aus anderen Ländern wahrenitte zunachst die Landervorwahl +001.

PRAKTIZIEREN SIE SICHEREN SOUND

Fortgesetzte Gerauschdruckpegel von über 100 dB konnen beim Menschen zu permanente Hörverlust führen. Leistungsstarke Autosoundsysteme konnen Gerauschdruckpegel erzeugen, die welt über 130 dB liegen.itte wenden Sie gesunden Menschenverstand an und praktiziere sicheren Sound.

Falls Sie nach der Lektüre ihrer Gebrauchsanleitung noch Fragen hinsichtlich thesees Produkte haben, empfehlen wir, dass Sie einen Rockford Fosgate Vertragshändler kontaktieren. Wenn Sie weitere Fragen haben, konnen Sie uns direkt unter I-800-669-9899 anrufen. Bei Ihr dem Anruf haben Sieitte die Seriennummer, Modellnummer und das Kaufdatum griffbereit.

Die Seriennummer befindet sich auf der AuBenseite der Verpackung.itte notieren Sie diese Nummer nachfolgend, so dass sie stets bei ihren Unterlagen ist. Sie dient zur Verifizierung ihrer Werksgarantie und kann sich als nutzlich erweisen, sollte Ihr Gerat jemals gestohlen werden.

Seriennummer:

Modellnummer:

INHALTSVERZEICHNIS

Einleitung 1

Sicherheitshinweise.

Designcharakteristiken.

Einbau

Einbauüberlegungen.

Befestigungsstellen.

Batterie und Aufladung 1

Verkabelung des Systems

1. Betrieb. 2

. Lautstark ±b einstellen

. . Crossover-Frequency einstellen

..Infraschallfilter..5-7

Punch.EQ.

1. Punch-PegF-Fernbedienung 2

Fehlerbeseitigung 1

Technische Daten 1

Informationen zur beschränkten

Garantie 1

HINWEIS: Lesen Sie jeder Abschnitt für detailierte Informationen.

© 2011 Rockford Corporation. Alle Rechte vorbehalten. Rockford Fosgate, das

Rockford Fosgate Logo, das PRIME Logo sind entweder eingetragene Warenzeichen oder Warenzei von Rockford Corporation.

HIER GEHT'S LOS

Willkommen bei Rockford Fosgate! These Anleitung bietet dem Besitzer, Verkauf und Einbauenden Informationen. Kurzfasste Informationen zum Einbau these Products finden sich im Abschnitt „Einbau" dieser Anleitung. Andere Informationen konnen Sie mithilfe des Inhaltsverzeichnisses auffunden. Wir b Rockford Fosgate haben uns sehr darum bemuht,dass alle in dieser Anleitung enthaltenen Informatio dem neusten Stand sind. Da wir unsere Produkte bereits ständig weiterentwickeln, konnen sich this Informationen jedoch ohneAnkündigung andern.

SICHERHEITSHINWEISE

WARNUNG

Dieses Symbol mit dem Wort „WARNUNG“ soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise führt zu schweren Verletzungen oder Tod.

VORSICHT

Dieses Symbol mit dem Wort „VORSICHT“ soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise kann zu Verletzungen oder Schäden am Gerät führen.

VORSICHT:itte lessen Sie zurVermeidung vonVerletzungen und Schaden am Gerat die Hinweise in dieserAnleitung.Wir mochten, dass Ihnen these System Freude nicht Kopfschmerzen bereitet.

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, setzen Sie esitte von eir qualifizierten Rockford FosgateTechniker einbauen.

VORSICHT: Entfernen Sie vor dem Einbau den negative Batteriepol,um Schaden am Gerät Feuer bzw.möglicheVerletzungen zu vermeiden.

INHALT DES KARTONS

Ein Prime R750-ID or R1200-ID

Monoversteller

Einbau- und Bedienungsanleitung

Punch-Pegel-Fernbedienung

Befestigungszubehör

Das jedem Verständner beiliegende Zubehörset enthalt das Zubehör, das zur Befestigung des Verständern Fahrzeug notig ist.

Die neusten Informationen über alle Rockford Produkte finden Sie auf unserer Web site im Intern

I. Betriebs-LED / Schutz-LED - Diese LED leuchtet Blau, wenn das Gerät betriebsbereit ist. Diese LED leuchtet Rot, wenn ein Kurzschluss oder eine zu geringe Impedanz an den Laufsprecheranschluss wird. Wenn dies eintritt, schaltet sich derVeränderer automatisch aus.
2. RCA-Anschlüsse - Die genormten RCA-Anschlüsse ermöglich einfaches Anschlieben des Signalpegeleingangs.Sie sind platinplattiert,um der Signalverschlechterung verursachenden Korrosion z widerstehen.
3. RCA-Durchgangsausgabe - Der Durchgang bietet eine bequeme Quelle zum Daisy-Chaining eines zusätzlichen Verstärkers,ohne einen weiteren Satz von RCA-Kabeln vom vorderen Bereich desWag hinten befindlichenVerstärker zu verlegen.
4. Lautstärkeregler - Der Eingangslautstärkeregler ist werkseitig so eingestellt, dass er der Leistung der meisten Source-Geräte entspricht. Er kann denAusgangspegeln einer Vielzahl von Source-Geräten an werden.
5. Infraschallfilter - Ein variabler 15-40Hz 12dB/octave Filter, Frequenzen, die unterhalb des Hörbereichs liegen, davon zu hindern, vomVerträger auf den Subwoofer übertragenzu werden. Folglich verbe die Leistung und Belastbarkeit des Subwoofoers.
6. Varierbares Crossover Tiefpassbetrieb (LP) - Die Veränder haben einen eingebauten 12 dB/Oktav Butterworth-Filter mit einem von 50 Hz bis 250 Hz variierbaren Crossover-Punkt.
7. Punch-EQ - Bei dieser Regler handelt es sich um eine von 0 dB bis +18 dB variable Schmalbandeinstellung bei 45 Hz mit einem Gyrater-basierten Punch-EQ, der die bei einer Verst entstehende Frequenzverschiebung eliminiert
8. Punch-Pegel-Fernbedienung - Wenn eine Verbindung, die "Gain Control" ist verknüpft und ermöglich es Ihnen, der Ferne kontrollieren Sie den Ausgangspiegel desVeränderers aus dem Bindestrich od Konsole.
9. Lautsprecheranschlüsse - Die strapazierfähigen, vernickelten Klemmkabelanschlüsse (+ und-)nehmen Gabel- oder Ringadapter auf. Positiven (+) und negative (-) Ausgänge sind intern parallel beschä
10. Stromanschlüsse - Die Strom - und Erdungsanschlüsse sind vernickelte Klemmkabelanschlüsse undnehmen Gabel- oder Ringadapter auf.
11. Fernbedienungsanschluss - Der vernickelte Klemmkabelanschuss nimmt Gabel- oder Ringadapter auf.
Dieser Anschluss wird zur Fernein- und -ausschaltung des Verständkers verwendet, wenn +12 V D angelegt werden.

EINBAUÜBERLEGUNGEN

Die nachfolgenden Werkzeuge werden für den Einbau besteht:

Sicherungsfassung und Sicherung.

(Siehe Technische Daten für

Bemessungsstrom)

Spannungs- und Widersmesser

Abisolierzange

Drahtkripper

Drahtschere

Kreuzschraubenzieher Nr. 2

Batteriestützenschluss

Handbohrer mit verschiedene Bohrspritzen

Schrumpfschlauch (3 mm Durchmesser)

Verschiedene Anschlussteile

Angemessene Lange—Rotes Stromkabel

Angemessene Lange—Fernbedienungsanschaltkabel

Angemessene Lange—Schwarzes Erdungskabel

HINWEIS: Wir empfehlen Draht der Stärke 4 AWG für die Strom- (B^+) und Masse-Anschlüsse (GND).

Dieser Abschnitt konzentriert sich auf Erwagungen hinsichtlich des Einbau Ihres neuen Verständerkers im Fahrzeug. Vorausplanung Ihres System layouts und der besten Verkabelungsrouten spart Zeit beim Einbau. Prufen Sie bei der Wahl eines Layouts für Ihr neues System, ob alle Komponenten weniger erreichbar um Einstellungen vorzunehmen.

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, setzen Sie esitte von eir qualifizierten Rockford FosgateTechniker einbauen.

VORSICHT: Entfernen Sie vor dem Einbau den negativen Batteriepol,um Schaden am Gerä Feuer bzw.möglicheVerletzungen zu vermeiden.

Befolgen Sie vor dem Einbau diese einfahren Regeln:

I. Lesen Sie die Anleitung sorgfaltig, bevor Sie versuchen das Gerat einzubauen.
2. Entfernen Sie vor dem Einbau aus Sicherheitsgründen das negative Kabel von der Batterie.
3. Um die Montage zu erreichtern, empfehlen wir, alle Kabel vor der Befestigung des Source-Geräts zu verl
4. Verlegen Sie alle RCA-Kabel dicht zusammen und im Abstand zu jeglichen Hochstromkabeln.
5. Verwenden Sie nur Qualitätsstecker, um einen verlüsslichen Einbau zu gewährleisten und Signal- und Stromverlust zu minimieren.
6. Denken Sie nach, bevor Sie bohren! Achten Sie daraufuf, nicht in den Benzintank, die Benzin-, Brems-oder hydraulische Leitungen,Vakuumleitungen oder Elektrokabel zu schneiden oder zu bohren, wenn Sie an eine Fahrzeug arbeiten.
7. Verlegen Sie Kabel nie unter dem Fahrzeug. Die Kabel im Fahrzeug zu verlegen, bietet den besten Schutz
8. Vermeiden Sie es, Kabel über scharfe Kanten zu verlegen.Verwenden Sie Gummi- oder Plastikringe, um K zu schützen, die durch Metall verlegt werden (besonderss die Feuerwand).
9. Schützen Sie die Batterie und das elektrische System IMMER durch ordnungsgemäß Sicherungen v Schaden. Installieren Sie die entsprechende Sicherungshalterung und Sicherung auf dem +12V Stromkabel maximal 45 cm vom Batteriepol.
10. Kratzen Sie bei der Erdung über das Fahrgestell alle Farbe vom Metall, um eine gute, saubere Erdungsverbindung zu gewährleisten. Erdungsverbindungen sollen so kurz wie möglich und stets an Metall angeschlossen sein, das an die Karosserie oder das Fahrgestell geschweit ist.

BEFESTIGUNGSSTellen

Motorraum

Das Gerätarf nicht im Motorraum installiert werden. Ein solcher Einbau führt zum Verlust der Gar

Einbau im Kofferraum

Aufrechter oder umgekehrter Einbau des Verstärkers bietet adaquate Kuhlung des Verstarkers.

Befestigung des Verstärkers auf dem Boden des Kofferraums bietet die Beste Kuhlung des Verstärkers

Einbau im Innenraum

Befestigung des Verstärkers im Innenaum ist möglich, solange gewährleistet ist, dass der Verstärker genugend Luftzufahr hat, um sich selbst zu kühlen. Wenn Sie den Verstärker unter dem Fahrzeugsitz befestigen, muss ein Luftspalt von wichtgens 2,54 cm um den Kuhlkörper des Verstärkers herum vorhanden sein.

Befestigung des Verstärkers bei einem Luftspalt von weniger als 2,54 cm um den Kuhlkörper des Verstärkers herum bietet keine ordnungsgemäß Kuhlung und wirkt sich negativ auf die Leistung de Verstärkers aus.Von ihr wird dringend abgeraten.

BATTERIE UND AUFLADUNG

Verstärker belasten die Fahrzeugbatterie und das Lodesystem zusammen.Wir empfehlen, die Lichtmasch den Batteriezustand zu überprüfen, um zu gewährleisten,dass das elektrische System genugend Kapazitä. die zusammenliche Belastung durch ihr Stereosystem zu verkraften.Gewöhnliche elektrische Systeme, die gutem Zustand befinden, sollenn in der Lage sein, die zusammenliche Belastung durch einen beliebigenVers Power-Serie problemos zu verkraften,jedoch kann sich die Lebensdauer der Batterie und Lichtmaschi reduzieren.Wir empfehlen dieVerwendung einer hochbelastbaren Batterie und eines Energiespeicherungskondensators, um die Leistung IhresVerstärkers zu maximieren.

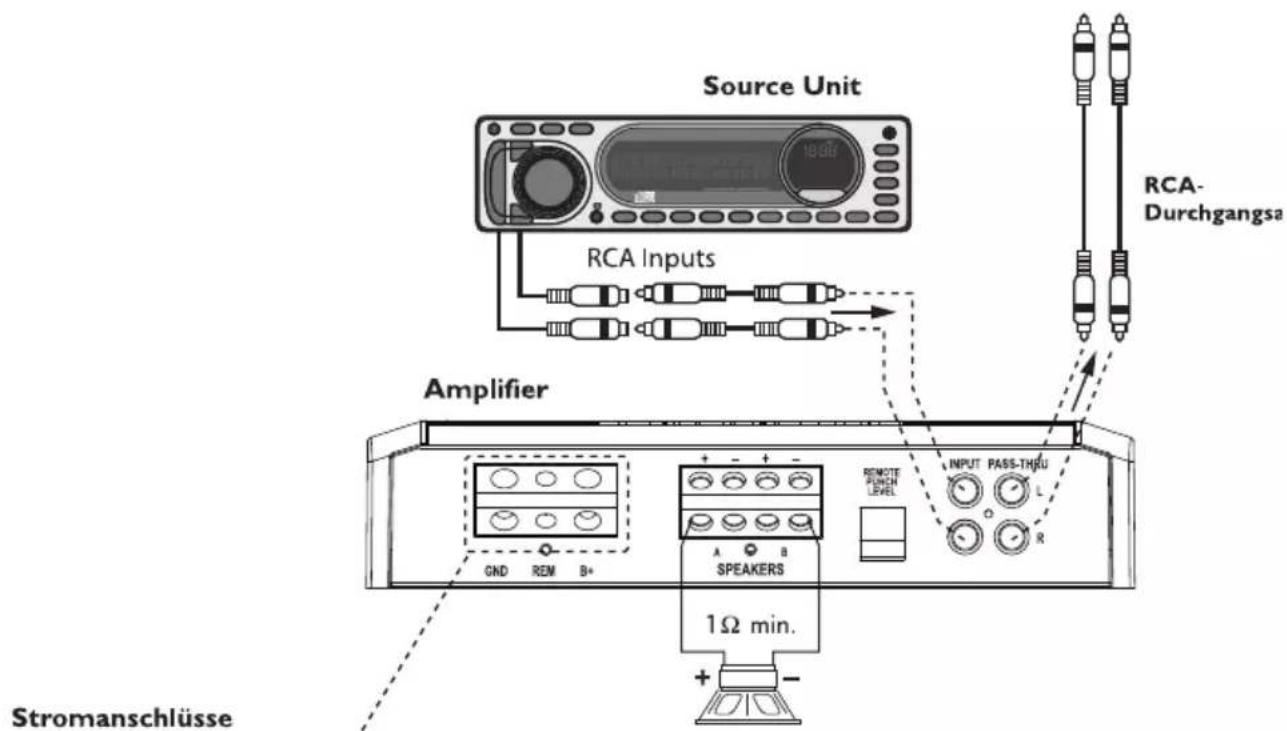

VERKABELUNG DES SYSTEMS

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, halten Sie esitte von qualifizierten Rockford Fosgate Techniker einbauen.

VORSICHT: Entfernen Sie vor dem Einbau den negative Batteriepol, um Schaden am G Feuer bzw. möglich Verletzungen zu vermeiden.
VORSICHT: Vermeiden Sie es, Stromkabel in der Nähe von niedrigaktiven Eingangskabel der Antenne, Stromleitungen, empfindlichem Gerät oder Halterungen zu verlegen. Die Stromkabel leiten erheblichen Strom und konnen Gerausch Audiosystem verursachen.

1. Planen Sie die Kabelrouten. Die RCA-Kabel sollen nicht zusammen bleiben, aber von den Stromkabeln Verstärkers und anderen Hochleistungszubehör, insbesondere von elektrischen Motoren isoliert sein. Dazu,die Kupplung von Gerauschen aus elektrischen Strahlungsfeldern in das Audiosignal zu verhindern.V Kabel durch die Feuerwand oder andere Metallbarrieren geführt,die Kabel zurVermeidung von Kurzschl Plastik- oder Gummiringen schützen.Die Kabel zunachst etwas länger halten und erst später exakt anpa

HINWEIS: Wir empfehlen Draht der Stärke 4 AWG für die Strom- (^+) und Masse-Anschlüsse

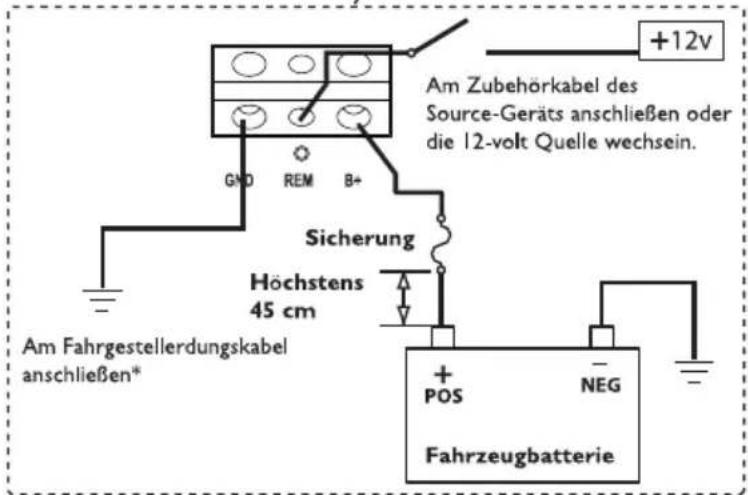

1. Das ROTE Kabel (Stromkabel) durch Abisolieren von 1,9 cm am Kabelende zur Befestigung amVerstärke vorbereiten. Das blanke Kabel in den B+-Anschluss einführend die Einstellschraube zur Befestigung d' anziehen.

HINWEIS: Das B+-Kabel muss maximal 45 cm von der Fahrzeugbatterie mit einer Sicherung ausgestellt sein.

Den Sicherungshalter unter der Motorhaube anbringen und gewährleisten, dass die Anschluss wasserdicht sind.

1. Das ROTE Kabel (Stromkabel) maximal 45 cm von der Batterie abisolieren und einen Inline-Sicherungsf einspleiben. Der Bemessungsstrom der zu verwendenden Batterie ist in denTechnischen Daten aufgeführ noch KEINE Sicherung einsetzen.
2. 1,27 cm vom Batterieende des Stromkabels abisolieren und einen Ringadapter von geeigneter Groß an crimpen.Den Ringadapter zumAnschlieben an den positivenAnschluss der Batterie benutzen.
3. Das SCHWARZE Kabel (Erdungskabel) zur Befestigung amVeränder der durchAbziehen von 1,9 cm der Iso Kabelende vorbereiten.Das freigelegte Kabel in den GND-Pol einführend die Befestigungsschraube anz Den Untergrund am Fahrgestell durch Abkratzen der Farbe von der Metalloberfläche und sorgfälliges I Bereichs von Schmutz und Schmiere vorbereiten.Die Isolation am anderen Ende des Kabels abziehen u ringformigen Stecker anbringen. Das Kabel mittels einer nichteloxierten Schraube und einer Sternunterle am Fahrgestell befestigen.

HINWEIS: Die Länge des SCHWARZEN Kabels (Erde) sollte so kurz wie möglich gehalten werden, jeder stets maximal 75 cm.

1. Das Fernbedienungseinschaltkabel durchAbisolieren von 1,3 cm am Kabelende zur Befestigung amVerstärke vorbereiten. Das blanke Kabel in den Fernbedienungsanschluss einfhren und die Einstellschraube zur E des Kabels anziehen. Das andere Ende des Fernbedienungskabels an eine geschaltete,positive 12V-Quelle anschlieBen. Die geschaltete Spannung wird gewöhnlich vom Einsatzanschluss für exterVersteller am Gerät genommen. Ist ein solcher Anschluss am Source-Gerät nicht vorhanden, wird empfohlen, einen Schalter in eine Leitung mit einer 12V-Quelle einzubauen, um denVersteller zu aktivieren..

2. DenVerstärker gut am Fahrzeug oder Verstrekar gestell befestigen. Darauf achten, dass der Verstärker nicht als oder Plastikpanelen befestigt wird. Dies kann dazu führen, dass die Schrauben sich durch Straβenvibration plötzliches Anhalten aus den Panelen lose.

3. Vom Quellsignal durch Einstöpseln der RCA-Kabel in die Eingangsbuchsen amVerträker anschließen.

VORSICHT: Stets gewährleisten, dass der Betriebsschalter ausgeschelt oder das Stromkabel vomVerträger abgezogen ist, bevor RCA-Kabel angeschloss werden. Geschichte dies nicht, konnen derVerträger und/oder die angeschlossenen Komponenten beschädigt werden.

1. Die Lautspeicher anschlossen.Von den Enden der Lautsprecherkabel 1,3 cm Isolation abziehen, dann die Ks das Lautsprecheranschlussstücke hrenund die Befestigungsschraube fest anziehen. Die Lautsprecherkabel NICTT über das Fahrgestell erden, da dies zu unstabilem Betrieb führn kann.
2. Eine abschlussende Prüfung des gesamten Kabelsystems durchfuhren, um zu gewährleisten, dass alle Verbindungen akkurat sind. Alle Strom- und Erdungsverbindungen auf durcheriebene Kabel und loseVerbindungen prufen, Probleme verursachen konnten. Inline-Sicherung in der Höhe des Batterieanschlusses einbauen.
   HINWEIS: DieserVerstärker wird nicht für Impedanzlasten unter 2-Ohm überbrückt empfohlen..

Mono überbrückt

Dieser Veränder wird nicht für Impedanzlasten unter 2-Ohm überbrachte empfohlen.

LAUTSTARKE (GAIN) EINSTELLN

Zur Einstellung der Lautstärke die Lautstärkeregler desVerstärkers ganz nach unten stellen (nach link Lautstärke des Source-Geräts erhöhen, bis eineVerzerrung hörbar ist,dann ein wichtig verringern,bis die) nicht mehr hörbar ist. An den meisten Source-Geräten bedeutet dies ganz nach oben. Als Nächstes d Lautstärkeeinstellung desVerstärkers erhöhen, bis eine adäquate Lautstärke erreicht ist.

HINWEIS: Der Beste Rauschabstand und Dynamikbereich werden bei einer auf das Minimum gestalten Lautstärke erreicht. Die meisten Benutzer finden, dass adäquate Lautstärke etwa in d Einstellungsbereichs erzielt wird.

VORSICHT: Vermeiden Sie, die Verstärkerlautstärke sehr hoch einzustellen, da Gerausche und Verzerrung sich dadurch wesentlich erhöhen.

HINWEIS: Kontaktieren Sie den technischen Kundendienst von Rockford für genauere Einstellungsverfahren.

CROSSOVER-FREQUENZ EINSTELLLEN

FREQ. Hz

Die Crossover-Frequency kann zwischen 50 und 250 Hz eingestellt werden.Das Crossover ist nur at Tiefpass (LP) eingestellt.

Den Crossover-Regler ganz nach unten drehen.Während das System spiel,den Crossover-Regler langsam nach oben drehen,bis der gewünschte Crossover-Punkt erreicht ist.Ein gutterAusgangspunkt lie bei etwa 80Hz

INFRASCHALLFILTER

INFRASONIC FILTER Hz

Der infrationale Filter 15-40Hz variable 12dB/octave begrenzt die Menge von FILTER Hz Niederfrequenzinformationen gehend zum Lautsprecher.Nehmen Sie die Einstellung entspruchend ihrer Hörvorlieben vor, während Sie das System in der einen und dann in der anderen Einstellung benutz

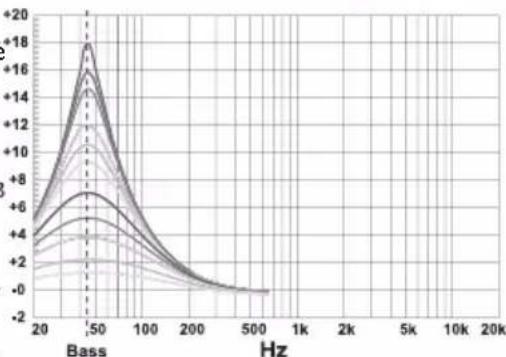

PUNCH EQ

Dies Funktioniert gemeinsam mit dem Crossover-Schalter am Veränderter. Bei Einstellung auf iefpassbetrieb (LR) handelt es sich um eine variable Veränderung der Basse. Nehmen Sie ihre persönliche Einstellung während des Zuhorens vor.

VORSICHT: ÜbermäßigeAuslenkung und nachfolgender Schaden können bei hohen Boost-Pegeln entstehen. MAX

PUNCH-PEGEL-FERNBEDIENUNG

Wenn eineVerbindung, die "Gain Control" ist verknüpft und ermöglich es Ihnen, der Ferne kontrollieren Sie denAusgangspiegel desVeränderers aus dem Bindestrich Konsole.

HINWEIS: Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Verfahren zur Fehlerbeseitigung:

Verfahren 1:DenVerstärker auf ordnungsgemäßAnschlüsse überprüfen.

Prüfen,ob die BETRIEBS-LED aufleucht. Leuchtet die BETRIEBS-LED auf,bei Schritt 3 weitermac hier weitermachen.

I. Die Sicherung auf dem positiven Batteriekabel überprüfen und nach Bedarf ersetzen.
2. Die Sicherung(en) amVerstärke überprüfen und nach Bedarf ersetzen.
3. Überprüfen, ob der Erdungsanschluss an blankem Metall am Fahrgestell des Fahrzeugs angeschlossen ist. Nach Bedarf reparieren oder ersetzen.
4. Überprüfen,ob an der positiven Batterie und am Fernbedienungseinschaltkabel 9 bis 14.4Volt anliegen.Die C Anschlisse fur beide Kabel amVerträker; Stereosystem und Batterie- bzw.Sicherungshalter überprüfen. Nach Bedarf reparieren oder ersetzen.

Verfahren 2:Schutz- oderThermallicht leuchtet auf.

I. Falls das Schutzlicht aufleucht,bedeutet dies,dass möglicherweise ein Kurzschluss in den Laatspreche vorliegt.Uberprüfen,ob die Laatsprecher ordnungsgemäß angeschlossen sind.Den ordnungsgemäßAn Laatsprecher überprüfen und mit einem Spannungs-/Widerstandsmesser auf möglichke Kurzschlüsse in Laatsprecherkabeln testen. Eine zu niedrige Laatsprecherimpedanz kann ebenfalls dazu führren,dass das aufleucht.
2. Leuchtet die Thermal-LED auf, die Lautspeicherimpendanz überprüfen und gfs.neu verkabeln. Dies kann a Zeichen darauf sein, dass der Verstärker auf sehr hoher Leistung gefahren wird,ohne dass adäquater Li Verstärker herum vorhanden ist.Das System ausschalten und denVerstärker abkühlen halten.Uberprüfe Ladesystem des Fahrzeugs die erforderliche Spannung aufrechterhalt.Sollekeiner dieser SchritteAbhilfe Verstärker möglicherweise defekt.Rufen Sie dann den Kundendienst an.

Verfahren 3:DenVeränderk aufAudioleistung überprüfen.

I. Gewährleisten Sie, dass gute RCA-Eingangsanschlüsse am Stereosystem und Veränder vorliegen. Die gesamt Kabel auf Knicke, SpleiBe usw.überprüfen. Die RCA-Eingänge bei eingeschalteten Stereosystem auf Wechs überprüfen. Nach Bedarf reparieren bzw.ersetzen.
2. Den RCA-Eingang vomVeränderer entfernen.Den RCA-Eingang vom Prüf-Stereosystem direkt an denVereinschlieben.

Verfahren 4:Prufen,ob beimAnstellen desVerstärkers ein Knacken auftritt.

I. Das Eingangssignal zumVeränderer entfernen und denVeränderer ein- und ausschalten.
2. Ist das Gerausch eliminiert, die FERNBEDIENUNGS-Ader desVerstärkers mit einemVerzögerungseinschaltmodul Source-Gerät anschließen.

ODER

I. Eine andere 12V Quelle fur die FERNBEDIENUNGS-Ader desVerstärkers (z.B.Batterie direkt) verwenden.
2. Falls das Gerausch elimiert ist, ein Relais zur Isolierung des Verstärkers von Anschaltgeräuschen verwenden.

Verfahren 5:DenVeränder auf übermäßige Motorengeräusche prufen.

I. Alle signalübertragenden Kabel (RCA-,Lautsprecherkabel) von Strom- und Erdungskabeln entfernt verlegen.

ODER

1. Alle elektrischen Komponenten zwischen der Stereoanlage und dem/denVerstärker(n) umgeben.Die Stereoanl Verstarkereingang anschlieben.Falls das Gerausch eliminiert ist,ist das umgangene Gerät die Ursache des G

ODER

1. Die vorhandenen Erdungskabel aller elektrischen Komponenten entfernen. Die Kabel an anderen Stellen wieder erden. Prufen, ob die Erdungsstelle sauberes, glänzendes Metall ist, das frei von Farbe, Rost usw.ist.

ORER

1. Ein zweites Erdungskabel vom Negativpol der Batterie zum Fahrgestellsmetall oder Motorblock des Fahrzeu

ODER

1. Die Drehstromlichtmaschine und Batterieladung von ihrem Mechaniker prufen setzen.Die ordnungsgemäß Fu elektrischen Systems am Fahrzeug prufen,undzar einschlieblich desVerteilers,der Zündkerzen,der Zündkerz Spanningsreglers usw.

MODELL-PRIME R750-ID RI200-ID

Kontinuierliche Nennleistung (Mittelwert) - Bei 14,4 Batterie-Volt gemessen

4Ω-Belastung Mono 250 Watts x | 400 Watts x |
2Ω -Belastung Mono 500 Watts x | 800 Watts x |
1Ω-Belastung Mono 750 Watts x | 1200 Watts x |

MaBe: Hohe 5,00 cm 5,00 cm

Breite 17,20 cm 17,20 cm

Lange 23,10 cm 28,10 cm

Bemessungsstrom der Batteriesicherung 60A 100A

(Amp) Extern (Liegt nicht bei)

A-gewichteter Rauschabstand (CEA-2006)

Referenzwert bei W an 4 Ohm

A-gewichteter Rauschabstand

Referenzwert bei Nennstromwert an 4 Ohm

Crossoverstilheit

Crossover-Frequency

Frequenzverhalten

Einstellbarer Signalspannungsbereich

Schutz

≥75 dB

≥100 dB

Tiefpass zwischen 50 und 250Hz variabel

20 Hz bis 250Hz ±1 dB

Von 150mV bis 5V variabel (RCA-Eingang)

Der Kurzschlusschutz schaltet

den Verstärker bei sehr niedriger

Impedanz oder kurzgeschlossenen

Lautsprecherkabeln ab.

Punch Bass

Eingangsimpedanz

Betriebsspannung

Symmetrische Eingänge

Dampfungsfaktor

THD+N (Gesamtklirrfaktor + Gerausch)

Zwischen 0dB und +18dB bei 45Hz variabel

20 K Ohm

9 bis 16V DC

Nein

200

< 1,0% @ 4 ohm

*These technischen Daten sind Amplifier Power Standard CEA-2006 normkonform

Rockford Corporation bietet für Rockford Fosgate Produkte eine beschränkte Garantie zu fol Bedingungen:

Laufzeit der Garantie

Source-Geräte, Laufsprecher, Signalprozessoren und PRIME und PUNCH -Veränderer - I Jahr

POWER-Veränderer - 2 Jahre

Alle werkseitig aufgearbeiteten Produkte - 90 Tage (Quittung erforderlich)

Was gedeckt ist

These Garantie erstreckt sich nur auf Rockford Fosgate Produkte, die von Rockford Fosgates Vertragshandlern anVerbraucher in denVereinigten Staaten von Amerika oder deren Besitzunge verkauft wurden. Produkte, die von Rockford Fosgates Vertragshandlern anVerbraucher in einen anderen Land verkauft wurden, sind nur durch den Handler in dem betreffenden Land, nicht durch die Rockford Corporation gedeckt.

Werist gedeckt

These Garantie deckt nur den ursprünglichen Käufer von Rockford Produktken, die von einen FosgateVertragshändler in denVereinigten Staaten gekauft wurden.Um Leistungen in Anspruch z gehmen, muss der Käufer Rockford eine Kopie der Quittung vorlegen,die den Kundennamen, Handlernnamen, das Produkt und das Kaufdatum angibt.

Produkte, die sich während der Garantiezeit als defekt erweisen, werden nach Rockford Fosgate Ermessen repariert oder (mit einem Produkt, das als gleichwertig erachtet wird,) ersetzt.

Was nicht gedeckt ist

1.Durch Unfall, Missbrauch, unsachgemäß Betrieb, Wasser, Diebstahl oder Versand verursachte Sch
2.Jegliche Kosten,die im Zusammenhang mit Ein-bzw.Ausbau des Produkts entstanden sind
3.Leistungen, die nicht von Rockford oder einem autorisierten Rockford Fosgate Servicecenter wurden
4. Produkte, an denen die Seriennummer unkenntlich gemacht, verändert oder entfernt wurde
5.Folgeschäden an anderen Komponenten
6.Produkte, die außerhalb der USA gekauft wurden
7. Produkte, die nicht von einem Rockford FosgateVertragshandler gekauft wurden

Einschänkung von implizierten Garantien

Implizierte Garantien, einschließlich von Garantien der Eignung für einen bestimmen Zweck u Marktgangigkeit,werden auf den Zeitraum der oberstehenden ausdrücklichen Garantie beschränk Manche Staaten erlauben Einschränkungen der Gültigkeit der implizierten Garantie nicht. Dahe diese Einschränkung nicht in allen Fälle zu.

Inanspruchnahme des Kundendienstes

Kontaktieren Sieitte den Rockford FosgateVertragshandler,bei dem Sie theseS Produkt gekau. benotigenSiezuszatischeHilfe,rufenSie den Kundendienst von Rockford unter 1-800-669-9899 erhalten dann eine RA# (Rücksendungsautorisierungsummer),um jegliche Produkte an Rockforszurückzusenden.Sie sind fur die Rucksendung des Produktsn an Rockford verantwortlich.

EU-Garantie

Dieses Produkt entspricht den gultigen EU-Garantiebestimmungen. Sprechen Sie mit ihrem Vertragshändler über die Einzelheiten.

Egregio cliente,
