MANUALE UTENTE R4004D Rockford Fosgate

Installazione e funzionamento

Dear Customer,

Compartmento del motor

Congratulazioni per aver acquistato la miglior marca di amplificatori per auto a livello mondiale. Alla Rockford Fosgate, siamo fanata per quanto riguarda la miglior riproduzione musica e siamo compiacciuti che abbiate scelto il nostro prodotto. Dopo anni di competenza ingegneristica, maestria manuale e procedure di prova critica, abbiamo creato una larga gamma di prodotti che riproducono la musica con la limpidezza e la pienezza che vi meritate.

Per ottenere le massime prestazioni vi consigliamo di far installare il vostro nuovo prodotto Rockford Fosgate da un rivenditore autorizzato, in quanto noi forniamo un addestramento specializzato ai nostri tecnici attraverso il Rockford Fosgate Technical Training Institute (RTTI). Vi preghiamo di leggere con curi i temini della garanzia e di serbare via la ricevuta che l'imballaggio originale per qualsiasi evenienza futura.

Un prodotto superiore ed un'installazione competente rappresentano soltanto una parte del quadro generale quando si tratta del vostrosystema audio. Dovrete assicurarvi che il vostro instalatore abbia utilizzato accessori da installazione della Connecting Punch, autentia al 100% . La Connecting Punch ha proprio tutto—da cavi e fili RCA per altoparlanti a connettori Power di linea e di batterie. Insistete! Dopento tutto, il vostro nuovo systema audio si merita solo il meglio.

Per aggungere poi il toco finale alla vostra nuova immagine da Rockford Fosgate, dovre ordinare gli accessori Rockford, che comprendono di tutto—dalle magliee e le giacche ai cappelli e gli occhiali da sole.

Per ottenere un opuscolo Gratis o illustrante i prodotti della Rockford Fosgate nonché gli accessori, visitate il loro site: www.rockfordfosgate.com

oppure, negli USA, chiamare il numero I-800-669-9899 o il FAX I-800-398-3985.

Da tutti gli altri paesi, Telefonare al numero +001-480-967-3565 oppure inviare una fax al numero +001-480-967-8132.

OSSERVATE LE REGOLE DEL "SUONO SENZA PERICOLI"

La costante esposizione a livelli di pressione acustica al di sopra dei 100dB possono cau perdita permanente dell'udito. I sistemi audio ad alta potenza possono produrre livelli di p acustica ben superiori ai 130dB. Si consiglia il buon senso e l'osservanza delle regole del sensa pericoli"

Se dopo aver fatto il vostro manuale, aveste più nella domande al riguardo del vostro prodotti preghiamo di consultrare il vostro rivenditore Rockford Fosgate. Se necessitate di qualsiassi assistenza ulteriore, potrete Telefonari direttamente al numero I-800-669-9899.Vi chiederemo di fornire il vostro numero di seri, numero di modello, e la data d'acquisto.

Il numero di series è ubicato sull'esterno della scatola. Vi preghiamo di annotarlo in modo permanente nello spazio fornito di tutto. Questo numero vi servira da verifica nei confronti della vostra garanzia di e potrebbe rivelarsi utile nel recupero della vostra unità di fonte se mai venisse rubata.

Numero di serie:

Numero di modello:

INDICE

Introduzione Funzionamento 2

Istruzioni di sicurezza. Regolazione del guadagno

Caratteristica del design . Regolazione della frequenza di incrocio 8

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Filtro. subscuio

Considerazioni sull'installazione

Posizionamento

Batteria e caricamento

Cabaggio del sistema

Funzionamento 2

Regolazione del guadagno

Regolazione della frequenza di incrocio 8

Filtro subsoiio

.Eualizzatore Punch.

. . Comando. 5 distanza di livello Punch

Individuazione/riparazione guasti.

Specifiche .6.

Informazioni inerenti alla garanzia

limitata.

NOTA: Ripassare ciascuna realtà per ulteriori ragguagli.

© 2011 Rockford Corporation. Tutti i diritti riservati.

Rockford Fosgate, il logo Rockford Fosgate, il logo PRIME sono marchi

di fabbrica depositati o marchi di fabbrica di Rockford Corporation.

PRIMIPASSI

Benvenuti alla Rockford Fosgate! Questo manuale è stato concepito per fornire ragguagli al proprio rivenditore e all'installatore. Per coloro che desiderano informazioni rapide circa l'installazione di que prodotto, vi preghiamo di consulfare la sezione Installazione di questo manuale. Altri ragguagli sono disponibiliattraverso l'indice. Alla Rockford Fosgate, abbreviamo fatto di tutto per assicurardi che tutte informazioni cont∉ne in questo manuale fosso rando corrente. Pertanto, dato che siamo sempre ricerca di nuovi modi per migliorare i nostri prodotti, tali informazioni sono soggette a modifiche preavviso.

ISTRUZIONI DI SICUREZZA

AVERTIMENO

Questo simbolo con la dicitura "AVVERTIMENTO" intende avvertire l'utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesions personali o persino la morte.

ATTENZIONE

Questo significato con la dicitura "ATTENZIONE" intende avvertire l'utente alla presenza di istruzioni importanti. La mancata osservanza da queste istruzioni potrebbe causare gravi lesioni personali o danni all'unità.

ATTENZIONE:

Per evitare lesioni personali e dati all'unità, vi preghiamo di leggere e seguire le istruzioni in quello manuale. Desideriamo che quello sistema audio vi proce soddisfazione, non un mal di capo.

ATTENZIONE:

Se avesto dei dubbi circa l'installazione, rivolgetevi ad un tecnico qualificato della Rockford Fosgate.

ATTENZIONE:

Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare anni all'unità, pericoli d'incendio e/o potenziali lesions personali.

CONTENUTO DELL'IMBALLAGGIO

Un amplificatore mono Prime R750-ID or R1200-ID

Manuale di installmente funzionamento

Comando a distanza di livello Punch Kit per gli attrezzi da montaggio

Il kit per gli attrezzi compreso con ciascun amplificatore contiene tutti gli attrezzi da montaggio nece per fissare l'amplificatore al veicolo.

Vi preghiamo di visitare il loro sito internet per le più recenti informazioni su tutti i prodotti Rockford.

www.rockfordfosgate.com

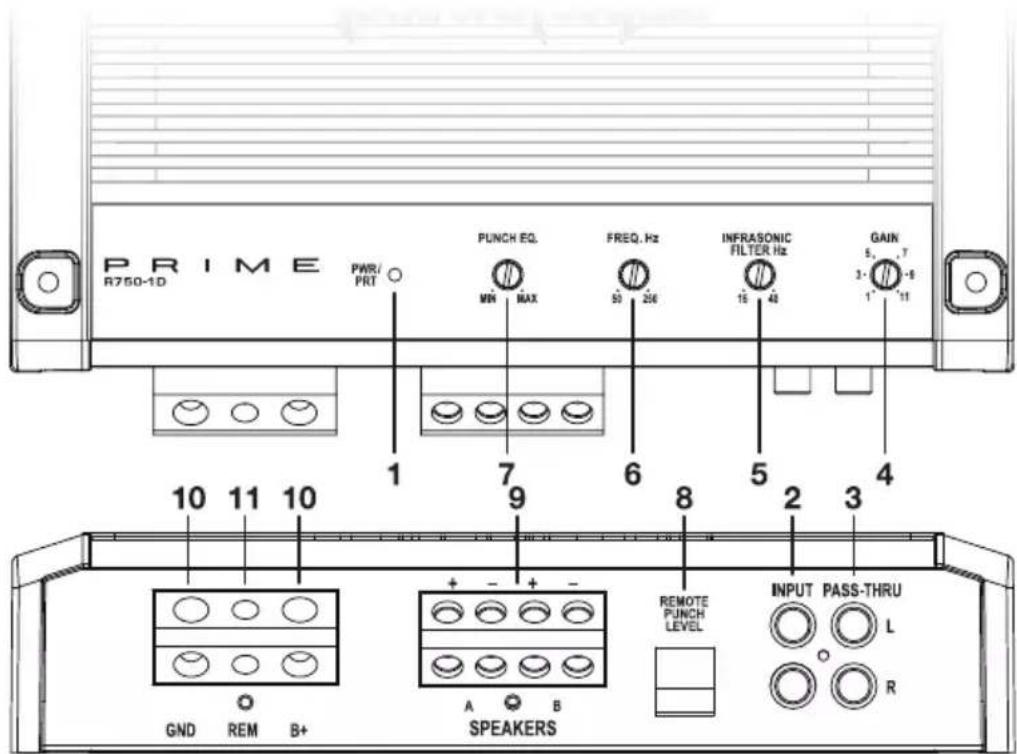

R750-1DR1200-1D

1. LED alimentazione/LED di protezione - Questo LED blu si accende quando l'unità viene accesa. Questo LEDrosso si accende se viene rilevato un corto circuito o un'impedenza troppo Bassa ai colle diffusori.ln tal caso,l'amplificatore si spegne automaticamente.
2. Spinotti d'ingresso RCA - Gli spinotti RCA standard di fabbrica forniscono un collegamento facile per l'ingresso del livello di segnale. Sono placcati in nichel per prevenir le alterazioni del segnale corrosione.
3. Spinotti passa-attraverso RCA - Il passa-attraverso fornisce una fonte conveniente per concatenare a margherita un amplificatore supplementare alla far scorrere un'alto paio di cavi RCA alla p veicolo all'ubicazione posteriore dell'amplificatore.
4. Comando del guadagno - Il comando del guadagno d'ingresso è stato preregolato per essere conforme con l'uscita della maggiore parte delle unità di fonte. Puede essere regolato in modo da conformarsi provenienti da una varietà di unità di fonte.
5. Filtro infrasonico - Un filtratio variable da 15-40Hz I2dB/octave che evita che le frequenze al di sotto del limite di udibilità vengano passate dall'amplificatore al subwoofer. In questo modo si migliorano le prestubwoofer e l'uso della potenza.
6. Frequenza di incrocio variabile - Gli amplificatori hanno un filtro Butterworth incorpore da 12dB/ottava con un punto di incrocio variabile dai 40Hz ai 130Hz .
7. Equalizzatore Punch - quello commando dei bassi consiste in una regolazione varabile da 0 dB a +18 dB a 45 Hz con un equalizzatore Punch basato su gyrator che elimina le variazioni di frequenza cor
8. Comando a distanza di livello Punch - Quando è collegato, il "Gain Control" è collegata e vi permette di controllare in remoto il livello di uscita del amplificatore dal centro trattino o console.
9. Terminali dei diffusori - I robusti terminali per i diffusori sono imposti la vite per conduttore nichelati (+ e-) che consentono di allacciare via connettori a forcella che connettori ad anello.Le uscite positiva sono cablate in parallelo all'interno.
10. Terminali dell'alimentazione - I terminali dell'alimentazione e della messa a terra sono imposti la vite per conduttore nichelati che consentono di allacciare via connettori a forcella che connettori ad an
11. Terminale REM - Imposti la vite per conduttori nichelato che consente di collegare via connettori a forcella che connettori ad anello. Quito terminale serve ad accendere e spegnere l'amplificatore a dist applica una tensione di +12V c.c.

CONSIDERAZIONI SULL'INSTALLAZIONE

Segue un elenco degli utensili necessari per eseguire l'installazione:

Portafusibile e fusibile.

(Per informazioni sulla portata dei fusibili, consultare le specifiche.)

Voltmetro/ohmetro

Pinze spelafili

Pinze raggrinzafili

Pinze tagliafili

Cacciavite a croce no.2

Chiave per morsetto batteria

Trapano e punte assortite

Guaina termoretraibile aventu un diametro di 0,32 cm

Connettori vari

Lunghezza adequata—Filo di tensione rosso

Lunghezza adeguata—Filo di accensione a telecomando

Lunghezza adequuata—Filodi massa nero

NOTA:Per il collegamento di alimentazione (B + ) e massa (GND) consigliamo di usare conduttori di misura 4 AWG.

Questa sezione si concentra su alcune considerazioni a livello di veicolo inerenti all'installazione del voci amplificatore. Programmando a priori la configurazione del vostrosystema audio nonché i migliorori cablag tempo durante l'installazione. Quando avrete deciso la miglior configurazione per il vostro nuovo systeme assicuratevidi poter accederere facilemente a ciascuna componente per effettuare le regolazioni necessarie

ATTENZIONE:

Se avesto dei dubbi circa l'installazione, rivolgetevi ad un techniciano qualificato Rockford Fosgate.

ATTENZIONE:

Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità, pericolì d'incendio e/o potenziali lesioni personali.

Prima di iniziare qualiasi operazione d'installazione,vi consigliamo di seguire queste semplici regole:

I. Assicuratevi di aver fatto tutte le istruzioni con cura e di averle capite prima di effettuare qualiasi tentativo d'installazione nei confronti dell'unità.
2. Per motivi di sicurezza, scollegate il cavo negativo alla batteria prima di dare l'avvio all'installazione.
3. Per facilitare l'installazione, vi consigliamo di far scorrere tutti i cavi prima di montare la vostra unità di fonte nell'ubicazione desiderata.
4. Fate passare tutti i cavi RCA vicini l'uno all'altro ma lontano da fili ad alta tensione.
5. Usate connettori di alta qualita per garantire un'installazione che da affidamento e per ridurre al minimo la perdita di segnal i di potenza.
6. State attenti prima di trapanare! Cercate di non trapanare e di non tagliare i serbatoi della benzina; le condutture del carburante, dei freni, delsystema idraulico e a depressione; nonché i fili eletrici quando state lavorando su qualiasi veicolo.
7. Non fate mai scorrere i fili sotto il veicolo.Avre la protezione migliorie faccendo scorrere i fili all'interno del veicolo.
8. Evitate di far scorrere i fili sopra o attraverso delle estremita affiliate. Usate guarizioni di tenuta in gomma o in plastica per proteggere qualiasi filo che passi attraverso del metallo, soprattutto il parafiamma.
9. Proteggete SEMPRE sua bateria che il systeme eletrico usando fusibili adatti.Installate sa un fusibile che un portafusibili adeguati sul filo a tensione da +12V entro 45,7 cm.dal terminale della batteria.
10. Quando eseguite la messa a terra del telao del veicolo,raschiate tutta la vernice dal metallo per assicu collegamento a terra pulito e saldo. I collagenenti a terra dovrebbero essere più corti possibile e sempre metallo che sua saldato all'autotelao del veicolo.

POSIZIONAMENTO

Scompartimento del motore

Non montate mai esta unità dello scompartimento del motore.Ciò annullera la vostra garanzia.

Montaggio nel bagagliaio

Il montaggio dell'amplificatore in posizione verticale o invertita sare sufficiente a fornire adeguato raffreddamento all'unità.

Se l'amplificatore viene montato sul fondo del bagagliaio, si ottiene il migliorre raffreddamento dell'unità.

Montaggio dello scampartimento passeggeri

Se montate l'amplificatore nell'abitacolo,esso funzionera finché possiate fornire una quantità sufficiente permettere all'amplificatore di raffreddarsi. Se avete intentione di montare l'amplificatore molto il sedile del veicolo, dovete lasciare un vuoto d'aria di almeno 2,54 cm attorno al dissipatore di calore dell'amplificatore.

Se montate l'amplificatore nell'abitacolo, lascando un vuoto d'aria meno di 2,54 cm attorno al suo dissipatore di calore, non otterrete il raffreddamento necessario e ciò comprometerà NOTEVOLmente la prestazioni dell'amnon è assolutamente raccommandabile.

Gli amplificatori rappresentano un ulteriore carico sulla batteria e sulsystema di caricamento del viscua consiglia di controllare la condizione dell'alternatore e della batteria per assicurarsi che il systema esprime in grado di far fronte al carico aggiuntivo dovuto alsystema stereofonico. I sistemi elettrici sta a buone condizioni dovrebbero poter far fronte al carico supplementare di qualsiasi amplificatore della Power除去 alcun problema, sebbene la vita della batteria nonché quella dell'alternatore potrebbero ridursi leggermente. Per sfruttare al massimo le prestazioni del vosto amplificatore, vi consigliamo di utilizzare una batteria robusta ed un condensatore ad accumulazione di energia.

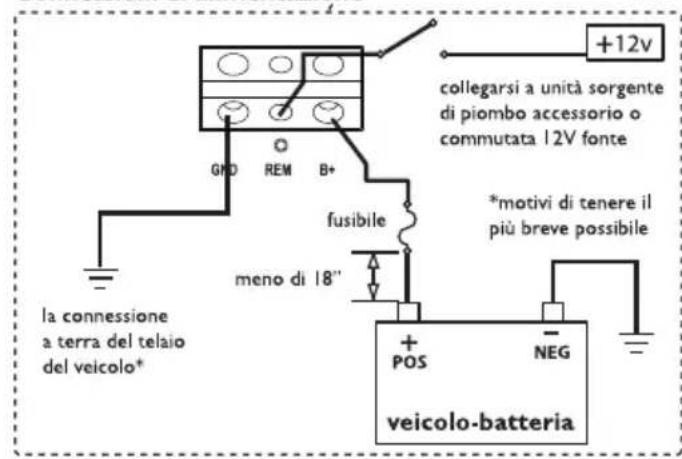

CABLAGGIO DEL SISTEMA

ATTENZIONE: Se aveste dei dubbi circa l'installazione, rivolgetevi ad un tecnico qualificato della Rockford Fosgate.
ATTENZIONE: Prima dell'infallazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità,pericoli d'incendio e/o potenziali lesions personali.
ATTENZIONE: Evitate di far scorrere i fili elettrici vicino ai cavi d'entrata a basso livello,alle antennae,ai cavi di tensione, ad attrezzature sensibili o a cablaggi preasse elettrici portano una tensione notevole e potrebbero indurre rumori de systema audio.

I. Programmate il cabaggio dei fili.Tenete i fili RCA insieme ma isolati dai cavi a tensione dell'amplificato qualiasi accessorio auto ad alta tensione, soprattutto i motori elettrici.Cio è necessario per evitare c proveniente da campi elettrici irradiati possa accoppiarsi con il segnale audio. Quando fate scorrere i fili atraverso il parafiamma oattraverso qualiasi barriera metallica,protegeteli con delle guarnizioni di tenuta in gomm plastica per evitare i cortocircuiti. Lasciate i fili piuttosto lunghi a questo punto; più tardi potrete regolare la loro lunghezza in modo più preciso.
NOTA:Per il collegamento di alimentazione (^+) e massa (GND) consigliamo di usare conduttori di misura 4 AWG.
2. Prepare il filo ROSSO (cavo di alimentazione) per il collegamento all'amplificatore, rimuovendo circa isolante dall'estremità del filo. Inserire la parte scoperta del cavo nel terminale B+ e stringere la vite di arresto per fissarlo in posizione.
NOTA: Il cavo B+ DEVE ave un fusibile a non più di 45,7 cm alla batteria del veicolo. Installare il portafusibili molto il cofano e verificare che i collegamenti siano a tenuta stagna.
3. Tagliare il cavo ROSSO (alimentazione) entro 45,7 cm dall'amplificatore e insere un portafusibili in linea. Per informazioni sulla portata dei fusibili da usare, consultare il capitolo Specifiche.NON installare il fusibile punto.
4. Spelare 1/2 pollice (1,3 cm) dall'estremità sul lato batteria del cavo di alimentazione e strozzare sul c terminale ad anello di dimensione opportuna. Servirsi del terminale ad anello per collegare il cavo al batteria.
5. Prepare il filo NERO (cavo della messa a terra) per poterlo attaccare all'amplificatore, spelando via isolante dall'estremità del filo. Inserite il filo spelato dentro il terminale GND e stringete la vite di arresto per fissare il cavo. Preparate la messa a terra del telaio raschiando via la vernice alla superficie metallica e pu accuratamente, rimovendo agli traccia di lubrificazione e di sudiciume. Spelate l'altra estremità del filo e un serrafili ad anello. Fissate il cavo al telaio using una vite non anodizzata e una rondella a stell
NOTA:Far in modo che il cavo NERO (Massa) sua il più corto possibile. Sempre meno di 76 cn
6. Prepare il cavo di accensione REM per il collegamento all'amplificatore, rimuovendo circa 13 mm di dall'estremità del filo. Inserire la parte scoperta del cavo nel terminale REM e stringere la vite di arresto per fissarlo in posizione. Collegare l'altro estremo del cavo REM a una fonte positiva commutata a 12Volt. La te commutata proviene generalmente cavo dell'accensione remota dell'amplificatore dell'unità di fonte. Qualora l'unità sorgente non avesse tali uscite disponibili, la soluzione consigliata consiste nel cablare un commutatore linea con una fonte da 12 volt per attivare l'amplificatore.

1. Montate l'amplificatore saldamente al veicolo o all'apposita struttura di supporto.Assicuratevi di non montare l'amplificatore su pannelli di plastica o di cartone in quanto ciò potrebbe permettere alle viti di allentar fuoriuscire dal pannello durante le vibrazioni stradali o se il veicolo dovesse arrestarsi improvisamente.

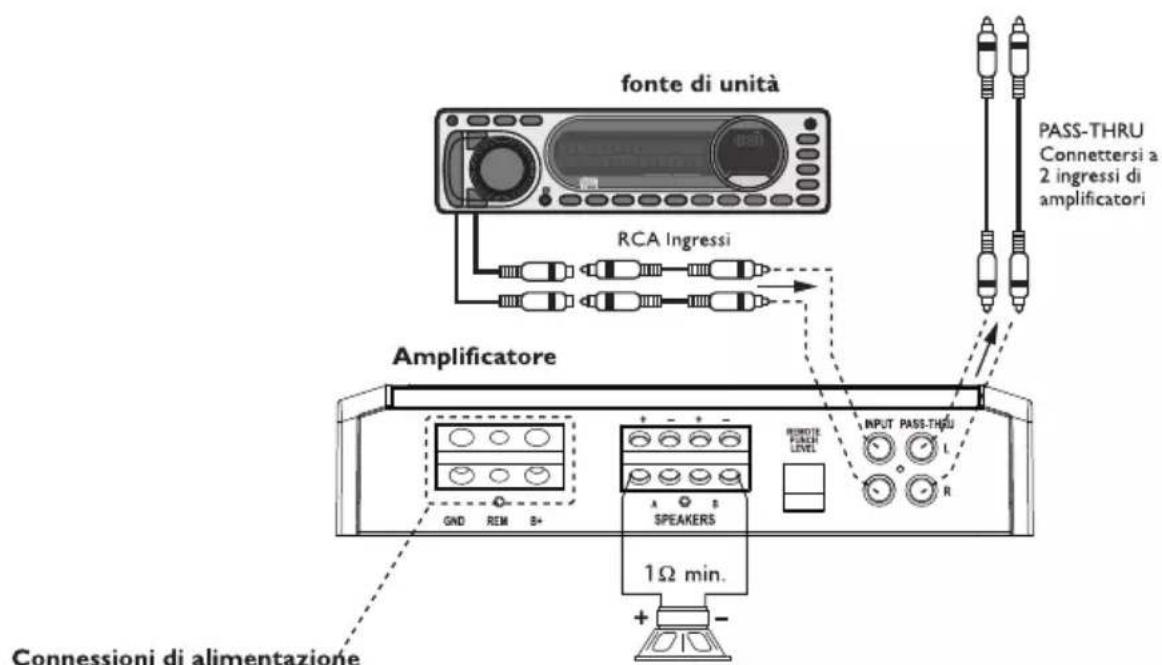

2. Collegate il segnale di fonte inserendo i cavi RCA negli spinotti d'ingresso ubicati sull'amplificatore stesso.

ATTENZIONE: Prima di collegare i cavi RCA accettarsi sempre che l'amplificatore si spento e scollegato. Se non lo si fa, si rischia di danneggiare l'amplificatore e/o i componenti aesso collegati.

1. Collegate gli altoparanti.Spelate i fili degli altoparanti di 13 mm e inserteli nel terminale degli altoparanti stringendo la vite di arresto per fissarli.Assicuratevi di Maintainere la corretta polarità per gli altoparanti.l collegate a massa nessuno dei cavi dell'amplificatore in quanto ci o potrebber dar luogo ad un funzioname instabile.
   10 Eseguite un controlo finale dell'intero cabaggio del system per assicurarvi che tutti i collegamenti siano corretti. Controllate tutti i collegamenti di tensione e di massa per la presenza di fili sfrangiati o di collegamenti allentati che potrebbero dar luogo a problemi. Installare il fusibile in linea vicino al collegamento della batteria.

NOTA: Questo amplificatore è sconsigliato per carichi di impedenza inferiori a 2-ohms in parallelo.

Speaker Connections

Qualsiasi combinazione di subwoofer
puo essere collegato all' amplificatore
fino a quando l'impenenza finale non
sia inferiore a 2-ohm per la
raccomandazione minimo.

Risultati positivi (+) e negativi (-) sono collegati in parallelo internamente.

REGOLAZIONE DEL GUADAGNO

Per regolare l'impostazione per il guadagno, abbassare completeness i guadagni per l'amplificatore (ruotando in senso antiorario). Alzare il volume dell'unità di fonte finché la distorsione non diventi udibile, è po a finché la distorsione non sia più udibile. Nella maggior parte delle unità,cision avviene quasi al volume Quindi augmentare il guadagno dell'amplificatore sono a quando il volume è al livello desiderato.

NOTA: Il miglior rapporto segnale-rumore e la massima gamma dinamica si ottengono con il guadagno al minimo.Per la maggior parte degli utenti, il guadagno e il volume ottimali sono circa a metà dell'intervallo di valori.

ATTENZIONE: Si consiglia di non selezionare un guadagno troppo alto per non averre tro rumore e distorsione.

NOTA: Per una procedura di regolazione più dettagliata, vi preghiamo di contattare l'assistenza tecnica della Rockford.

REGOLAZIONE DELLA FREQUENZA DI INCROCIO

FREQ. Hz

La frequenza di crossover più essere regolata tra 40 e 130 Hz. Il crossover è impostato solo su operazione LP (passa basso).

Ruotare la manopola di regolazione del crossover del tutto in basso. Con il systema in funzione, ruotare la manopola di regolazione per augmentare la frequenza di crossover lentamente fino a raggiungere il punto di crossover desiderato. Un buon valore da cui iniziare è circa 80 Hz.

FILTRO INFRASONICO

INFRASONIC FILTER Hz

Il filtrro infrasonico variable 15-40Hz 12dB/octave che limita la quantità di informazioni a bassa frequenza che viene passata al woofer. Selezionale l'impostazione preferita e cancellare se necessario.

15 40

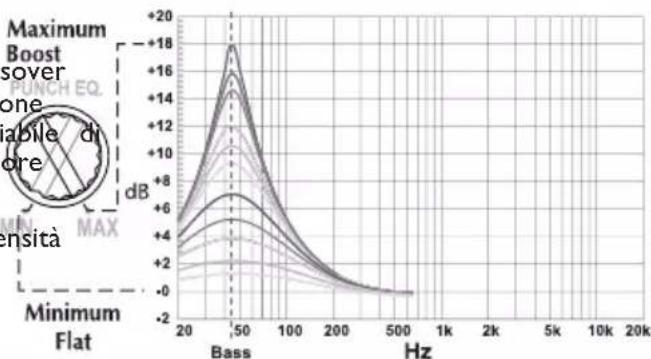

PUNCH BASS

Questo funziona assieme all'interruttore di crossover sull' amplificatore. Quando è impostato su operazione Low-Pass (LP),questo rappresenta un valore varibile aumento dei bassi.Impostare il commando sul valore preferito nelle si ascolta.

ATTENZIONE: A livelli elevati di intensità si potrebbe raggiungere il limite della corsa, causando danni all'unità.

COMANDO A DISTANZA DEL LIVELLO PUNCH

Quando è collegato, il "Gain Control" è collegata e vi permette di controllare in remoto il livello di uscita del amplificatore dal centro trattino o console.

NOTA: Se incontraste dei problemi快来 l'installazione, seguite le procedure per la localizzazione e la riparazione dei guasti elencate di quello.

Procedura I:Controllate che l'amplificatore abbia i collegamenti adeguati.

Controllate che la spia dell'ACCENSIONE sua accesa.Se la spia diACCENSIONE e accesa,passa altrimenti continuare

I. Controllare il fusibile in linea sul cavo positivo della batteria.Sostituire,se necessario.
2. Controllare il fusibile sull'amplificatore.Sostituire,se necessario.
3. Controllate che la messa a terra sa collagata al metallo non verniciato del telao del veicolo. Se necessario, effettuare riparazioni o sostituzioni.
4. Controllate che ci siano dai 9 ai 14.4 volt di tensione al cavo positivo della batteria e al cavo di accensione del comando a distanza. Controllate che ci siano collegamenti di qualita per entrambi i cavi con l'amplificatore, impianto stereofonico e la batteria/portafusibili. Se necessario, effettuare riparazioni o sostituzioni.

Procedura 2:gli indicatori luminosi per la protezione o la temperatura sono acco

1. Se l'indicatore di protezione è accesso, ciò può indicare un corto circuito nel collegamento con gli altoparlanti. Controllare che i diffusori siano collegati correttamente e servisi di un voltmetro/ohmetro per verificare che non ci sono cortocircuito nei loro collegamenti. L'indicatore di protezione si può accendereanche in caso di impedenza dell'altoparlante troppo Bassa.
2. Se la spia termica si accende, controllare che l'impenenza dei diffusori si corretta e modificare il cabaggio se necessario. Ciò cui è il stanno fornendo all'amplificatore livelli di potenza molto alto perché adeguata ventilazione dell'unità Spagnere il systeme e lasciare che l'amplificatore si raffreddi. Controllare che l'impianto di carica del veicolo mantenga la tension corretta. Se questi punti non correggono il problema, potrebbe essere un guasto nell'amplificatore; per supporto, mettersi in contatto con l'assistenza clienti.

Procedura 3:Controllare le uscite audio dell'amplificatore.

I. Controllare che sia il systema stereofonico che l'amplificatore siano collegati correttamente all'entrata RCA Controllare che lungo l'intera lunghezza dei cavi non ci sono attorcigliamenti, giunture, ecc.Varificare che alle entrate RCA non si abbia corrente alternata con il systema stereofonico accesso. Se necessario, effettuare riparazioni o sostituzioni.
2 Scollegare l'ingresso RCA dall'amplificatore. Collegare l'ingresso RCA dal systema stereofonico di prova direttamente all'ingresso dell'amplificatore.

Procedura 4:Controllate l'amplificatore se si verificasse uno schiocco al momento dell'accer

I. Scollegate il segnale d'entrata verso l'amplificatore;spegnete e riaccendete l'amplificatore.
2 Se il rumore venisse eliminato, collegate il cavo a tensione REMOTE dell'amplificatore all'unita di fonte con un modulo di accensione ad azione ritardata.

OPPURE

1. Usate una fonte da 12 volt diversa per il cavo a tensione REMOTE dell'amplificatore (in altri termini, direttamente alla batteria).
   2 Se il rumore venisse eliminato, usate un relé per isolare l'amplificatore da entrata ed uscite rumorose al momento dell'accensione.

Procedura 5:Controllate l'amplificatore se si verificasse un rumore eccessivo a livello del r

1. Fate scorrere tutti i fili che portano segnali (RCA cavi degli altoparanti) lontano alla tensione e dai fili della messa a terra.

OPPURE

2 Bipassate tutte le componenti elettriche tra il systema stereofonico e l'amplificatore(i). Collegate il systema stereofonico direttamente all'entrata dell'amplificatore. Se il rumore sparisse, vuol dire che l'unità bipassata è la fonte del rumore.

OPPURE

1. Rimuovete i fili della messa a terra esistenti per tutte le componenti elettriche. Ricollegateli alla terra in ubicazioni diverse. Controllate che l'ubicazione della messa a terra sa una superficie metallica pulita,senza verniciature,ruggine

OPPURE

1. Aggiungete un cavo secondario per la messa a terra dal terminale negativo della batteria al metallo del telaio o del monoblocco del veicolo.

OPPURE

1. Fate esaminare sa l'alternatore che la carica della batteria dal vosto meccanico. Controllate che il systeme elettrico del veicolo sa funzionante, compreso il distributore, le candele, fili delle candele, il regolatore di tensione, ecc.

MODELLO - PRIME R750-ID RI200-ID

Potenza continua a regime (RMS) - Misurata a 14,4 volt da batteria

Carico da 4Ω mono 250 Watts x | 400 Watts x |

Carico da 2Ω mono 500 Watts x | 800 Watts x |

Carico da IΩ mono 750 Watts x | | 1200 Watts x |

Dimensioni: Altezza 5,00 cm 5,00 cm

Larghezza 17,20 cm 17,20 cm

Lunghezza 23,10 cm 28,10 cm

Portata fusibili batteria (Amp) Esterno

60A 1000A

(Non fornito)

Rapporto segnale pesato "A" a disturbi (CEA-2006)

Rapporto segnale pesato "A" a disturbi

Riferito a uscita nominale in 4 ohm

≥100 dB

Pendenza crossover

Frequenza di crossover

Rispostadifrequency

12dB/ottava Butterworth

Passa basso variable da 50 Hz a 250 Hz

20Hz a 250Hz ± dB

Intervallo di variazione della tensione per il segnale

Variabile da 150mV a 5V (input RCA)

Protezione

La protezione contro i cortocircuiti spegne

l'amplificatore in caso di impedenza

troppo Bassa o di fili dei diffusori cortocircuitati.

Punch Bass

Fattore di smorzamento

THD + N (distorsione armonica totale ^+ disturbo)

Variabile da 0dB a +18dB a 45Hz

20K ohm

Da 9 a 16 V c.c.

No

200

< 1,0% @ 4 ohm

*Queste specifiche sono conformi allo standard per gli amplificatori di potenza CEA-2006

La Rockford Corporation offre una garanzia limitata sui prodotti della Rockford Fosgate seguenti condizioni:

Lunghezza della garanzia

Unità di fonte, altoparlanti, elaboratori di segnali e amplificatori PRIME e PUNCH — I an

Amplificatori POWER - 2 anni

Prodotti rimessi a nuovo alla fabbrica — 90 giorni (è necessaria la ricevuta)

Cio che è coperto alla garanzia

Questa garanzia è solamente applicabile ai prodotti della Rockford Fosgate venduti a clienti di rivenditori autorizzati della Rockford Fosgate negli USA o nei loro possedimenti. Prodotti acqui clienti presso un rivenditore autorizzato della Rockford Fosgate in paesi esteri saranno coperti solamente dal distributore di quel paese e non alla Rockford Corporation.

Chi è coperto alla garanzia

Questa garanzia copre solamente l'acquirente originale di un prodotto della Rockford che sua acquistato presso un rivenditore autorizzato della Rockford Fosgate negli USA.Per richiedere l'assistenza, l'acquirente deve fornire alla Rockford una copia della sua ricevuta,indicante il r dell'acquirente, il nome del rivenditore, il prodotto acquistato e la data di acquisto.

I prodotti che risulteranno difettosi durante il periodo della garanzia saranno riparati oppure (con un prodotto giudicato equivalente) alla piena discrezione della Rockford.

Cio che non è coperto alla garanzia

I.Danni causati da incidente, abuso,uso erroneo,acqua, furto, spedizione.
2.Qualsiasi costo o spesa relativa alla rimozione o alla reinstallazione del prodotto.
3.L'assistenza tecnica eseguita da chiunque non sua alle dipendenze della Rockford o di un cia assistenza tecnica autorizzato della Rockford Fosgate
4.Qualiasi prodotto su cui il numero di serie è stato deturpato,alterato o rimioso
5.Danni sussequenti ad altre componenti
6.Qualsiasi prodotto acquistato fuori dagli USA
7.Qualiasi prodotto non acquistato presso un rivenditore autorizzato della Rockford Fosgate

Limitesullegaranzietacite

Qualiasi garanzia tacita, comprese le garanzie di idoneità all'uso ed alla commerciabilità, sono nella loro durata al periodo coperto alla garanzia esplicita spiegata di sopra. Alcuni stati non permettono limitazioni sulla lunghezza di una garanzia tacita. Pertanto,但这a limitazione potre essere applicabile. è vietato assumere,a nome della Rockford Fosgate, qualsiasi另一r responsabili relazione alla vendita del prodotto.

Come richiedere l'assistenza tecnica

Contattare il rivenditore autorizzato Rockford Fosgate dal quale si èacquistato il prodotto.

Per ulteriore aiuto, si più chiamare l'assistenza clienti Rockford al numero I-800-669-9899. [Ottenere un numero RA (Numero di autorizzazione per la restituzione) per restituire qualsias prodotto alla Rockford Fosgate. Sarete responsabili della spedizione del prodotto alla Rockford.

Garanzia UE

Questo prodotto risponde ai requisiti della garanzia UE tuttora in vigore.Vi preghiamo di riv voestro rivenditore autorizzato per ulteriori dettagli.

Installation assistance available at:

RFTECH
