Syn Power 4.050 - Autoradio Macrom - Kostenlose Bedienungsanleitung

Produkttyp	4-Kanal Verstärker
Marke	Macrom
Modell	Syn Power 4.050
Abmessungen (L x H x T)	212 x 65 x 355 mm
Gewicht	3,9 kg
Stromversorgung	14,4 V DC (11 - 16 V zulässig)
RMS-Leistung (an 4 Ω, THD < 0,08%)	4 x 45 W
Dynamische Leistung (an 4 Ω, THD < 0,08%)	4 x 60 W
Frequenzgang	10 - 50 000 Hz (±1 dB)
Gesamtklirrfaktor	0,08%
Signal-Rausch-Abstand	> 90 dB (IHF A bewertet)
Lautsprecherimpedanz (Stereo min.)	2 Ω
Lautsprecherimpedanz (Mono min.)	4 Ω
Eingangsempfindlichkeit	200 mV - 4 V
Hochpass-/Tiefpassfilter	Front und Rear, stufenlose Einstellung 30-600 Hz, Flanke 12 dB/Oktave
Eingangsmodi	4 Kanäle oder 2 Kanäle (via Wähler)
Ausgangsmodi	4, 3 oder 2 Kanäle (via Wähler)
Integrierte Schutzfunktionen	Überhitzung, Überlast, Kurzschluss
Wartung	Sicherungen durch identische Modelle ersetzen; Reparaturen einem autorisierten MACROM Service-Center anvertrauen
Betriebstemperatur	-10 °C bis +60 °C
Eingangsanschlüsse	Vergoldete RCA (Front und Rear)
Statusanzeige	LED Check Control: weiß (aus), grün (ein), rot (Schutz)

Häufig gestellte Fragen - Syn Power 4.050 Macrom

Wie schließe ich die Stromversorgung des Verstärkers an?

Verbinden Sie das Kabel +BATT direkt mit dem Pluspol der Batterie, mit einer dazwischengeschalteten Sicherung. Das GND-Kabel muss mit einem sauberen Massepunkt am Fahrzeugchassis verbunden werden, niemals mit dem Minuspol der Batterie. REMOTE-ON wird an das Steuerkabel des Radios oder an die automatische Antenne angeschlossen.

Welche minimale Impedanz für die Lautsprecher?

Im Stereobetrieb beträgt die minimale Impedanz 2 Ohm pro Kanal. Im gebrückten Monobetrieb muss sie mindestens 4 Ohm betragen. Beachten Sie diese Grenzen, um eine Schutzabschaltung zu vermeiden.

Wie konfiguriere ich den 4/2-Kanal-Eingangsmodus?

Verwenden Sie den Wähler 4CH/2CH: Im 4CH-Modus schließen Sie alle vier RCA-Eingänge an. Im 2CH-Modus schließen Sie nur die Front-Eingänge an; der Verstärker verteilt das Signal auf alle vier Ausgänge.

Was bedeutet die rote LED am Verstärker?

Die rote LED zeigt einen Schutz-Status an. Dies kann durch Überhitzung, Überlast (zu niedrige Impedanz) oder einen Kurzschluss am Ausgang verursacht werden. Beheben Sie das Problem und schalten Sie dann das Radio aus und wieder ein.

Wie stelle ich den Hochpass- oder Tiefpassfilter ein?

Wählen Sie auf jedem Kanal (Front und Rear) mit dem entsprechenden Wähler den Modus Flat, Low-Pass oder High-Pass. Stellen Sie dann die Trennfrequenz (30 bis 600 Hz) mit dem stufenlosen Potentiometer ein.

Welche Rolle spielt die Empfindlichkeitseinstellung (Gain)?

Die Empfindlichkeitseinstellung passt die Eingangsempfindlichkeit des Verstärkers an die des Radios an, von 200 mV bis 4 V. Drehen Sie sie langsam, bis der gewünschte Pegel ohne Verzerrung erreicht ist.

Kann ich den Verstärker mit einem einzelnen Lautsprecher verwenden?

Ja, im gebrückten Mono-Modus (Ausgangswähler auf 2CH oder 3CH für den hinteren Kanal). Stellen Sie sicher, dass die Impedanz des Lautsprechers mindestens 4 Ohm beträgt.

Wie ersetze ich eine Sicherung?

Schalten Sie die Stromversorgung aus und ersetzen Sie die Sicherung durch ein Modell mit gleicher Stromstärke. Verwenden Sie niemals eine Sicherung mit einem anderen Wert, da dies den Verstärker beschädigen könnte.

Was tun, wenn der Verstärker nicht angeht?

Überprüfen Sie die REMOTE-ON-Verbindung (muss 12V vom Radio erhalten), die Sicherungen und die Batteriespannung. Die LED sollte im Normalbetrieb grün sein.

Welche Leistung kann ich von diesem Verstärker erwarten?

RMS bei 12,5 V: 4 x 45 W an 4 Ohm, 4 x 80 W an 2 Ohm und bis zu 2 x 140 W gebrückt an 4 Ohm. Die dynamischen Werte bei 14,4 V sind etwas höher.

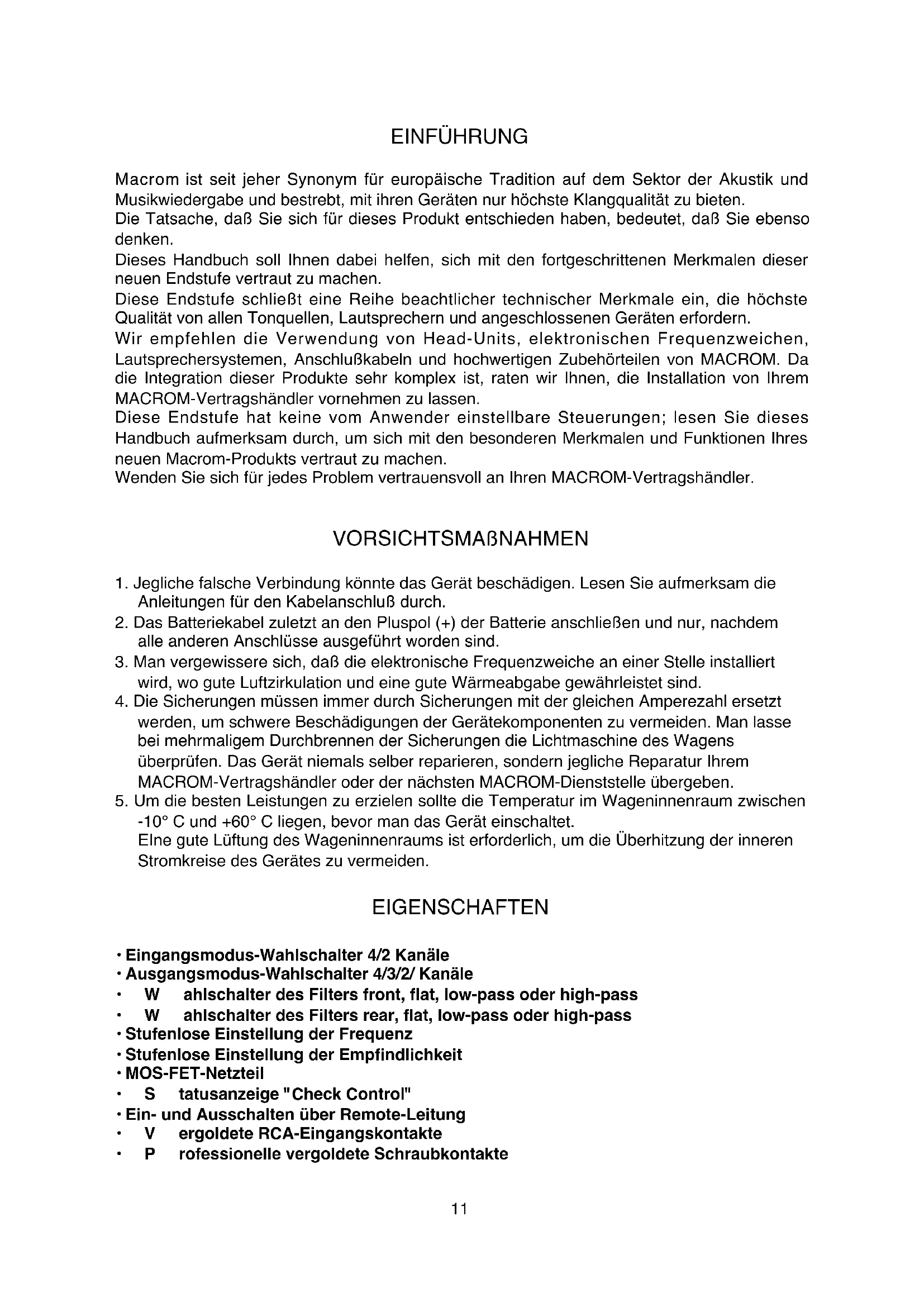

BEDIENUNGSANLEITUNG Syn Power 4.050 Macrom

INTRODUCTION. 12
PRECAUTIONS 12
EIGENSCHAFTEN 12
EINSTELLUNGEN UND ANZEIGEN. 13-14-15
TECHNISCHE DATEN 16

FRANCAIS

INTRODUCTION. 17
PRECAUTIONS 17
CHARACTERISTIQUES 17
CONTROLES ET INDICATEURS 18-19-20
DONNEES TECHNIQUES 21
ITALIANO
INTRODUZIONE 22
PRECAUZIONI 22
CARATTERISTICHE 22
CONTROLLI & INDICATORI 23-24-25
DATI TECNICI 26
"ESPANOL"
INTRODUCTION. 27
PRECAUTIONS 27
CHARACTERISTICAS 27
CONTROLES & INDICADORES. 28-29-30
DATOS TECNICOS. 31

CONNECTIONS / ANSCHLUSSE / CONNEXIONES / COLLEGAMENTI / CONEXIONES

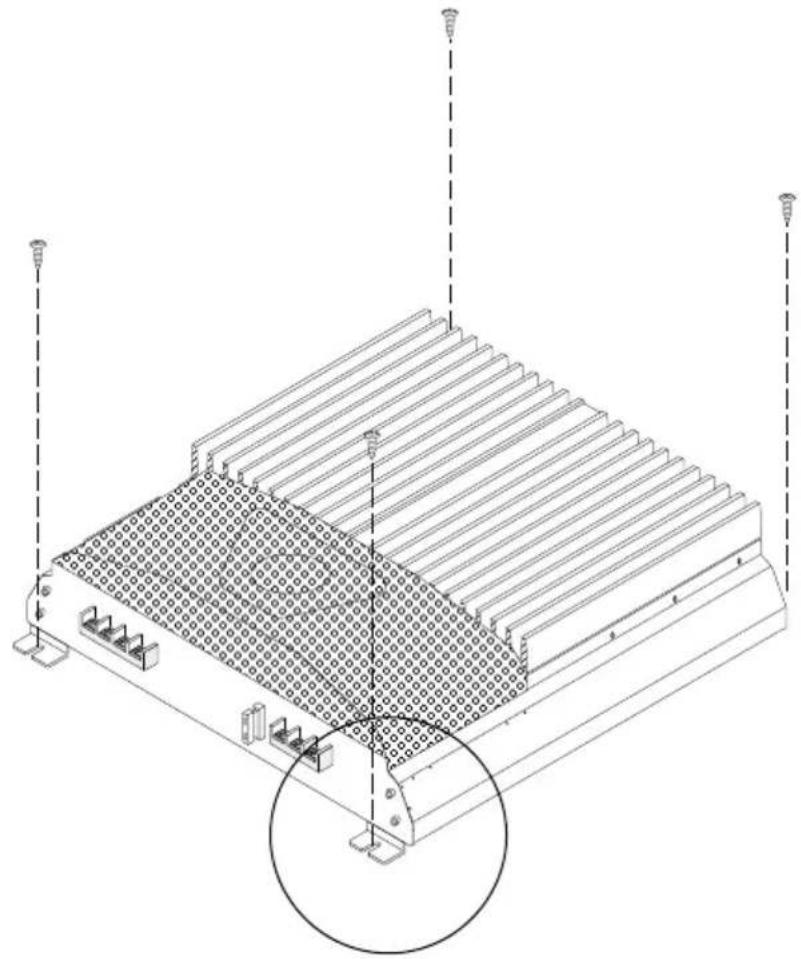

INSTALLATION / EINBAU / INSTALLATION / INSTALLAZIONE / INSTALACION

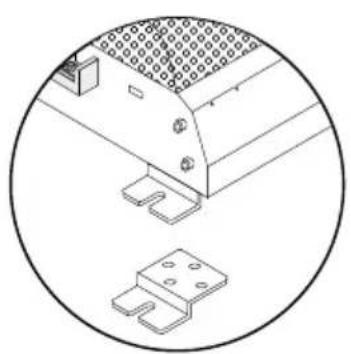

Self Screwing screw

Macrom ist seit jeher Synonym für europäische Tradition auf dem Sektor der Akustik und Musikwiedergabe und bestrebt, mit ihren Geräten nur hochste Klangqualität zu bieten.

Die Tatsache, daß Sie sich für diese Produkt entschieden haben, bedeutet, daß Sie ebenso denken.

Dieses Handbuch soll Ohnen darauf helfen, sich mit den fortgeschrittenen Merkmalen dieser neuen Endstufe vertraut zu machen.

These Endstufe schliebte eine Reihe beachtlicher technischer Merkmale ein, die hochste Qualität von allen Tonquellen, Lautsprachern und angeschlossenen Geräten erfordern.

Wir empfehlen die Verwendung von Head-Units, elektronischen Frequenzweichen, Laufsprechersystemen, Anschlußkabeln und hochwertigen Zubehörteilen von MACROM. Da die Integration dieser Produkte sehr komplex ist, raten wir Ihnen, die Installation von ihrem MACROM-Vertragshandler vornehmen zu halten.

These Endstufe hat keine vom Anwender einstellbare Steuerungen;lesen Sie diese Handbuch aufmerksam durch, um sich mit den besonderen Merkmalen und Funktionen Ihrnes neuen Macrom-Produkts vertraut zu machen.

Wenden Sie sich für jedem Problem vertrauensvoll an ihren MACROM-Vertragshandler.

VORSICHTSMABNAHMEN

1. Jegliche falsche Verbindung konnte das Gerät beschädigen. Lesen Sie aufmerksam die Anleitungen für den Kabelanschluss durch.
2. Das Batteriekabel zuletzt an den Pluspol (+) der Batterie anschließen und nur, nachdem alle anderen Anschlüsse ausgeführrt worden sind.
3. Man vergewissere sich, daß die elektronische Freqenzweiche an einer Stelle installiert wird, wo gute Luftzirkulation und eine gute Wärmeabgabe gewährleistet sind.
4. Die Sicherungen müssen immer durch Sicherungen mit der gleichen Amperezahl ersetzt werden, um schwere Beschädigungen der Gerätekomponenten zu vermeiden. Man lasse bei mehrmaligem Durchbrennen der Sicherungen die Lichtmaschine des Wagens überprüfen. Das Gerät niemals selbst reparieren, sondern jegliche Reparatur Ihrem MACROM-Vertragshandler oder der{nachsten MACROM-Dienststelle übergeben.
5. Um die besten Leistungen zu erzielen sollen die Temperatur im Wageninnenraum zwischen -10^ und +60^ liegen, bevor man das Gerät einschaltet.

Elne gute Lüftung des Wageninnenraums ist erforderlich, um die Überhitzung der inneren Stromkreise des Gerätes zu vermeiden.

EIGENSCHAFTEN

Eingangsmodus-Wahlschalter 4/2 Kanäle
Ausgangsmodus-Wahlschalter 4/3/2/ Kanäle
W ahlschalter des Filters front, flat, low-pass oder high-pass
W ahlschalter des Filters rear, flat, low-pass oder high-pass
- Stufenlose Einstellung der Frequenz
- Stufenlose Einstellung der Empfindlichkeit
MOS-FET-Netzteil

S tatusanzeige"Check Control"
- Ein- und Ausschalten über Remote-Leitung
V ergoldete RCA-Eingangskontakte
P rofessionelle vergoldete Schraubkontakte

KONTROLLER&ANZEIGEN

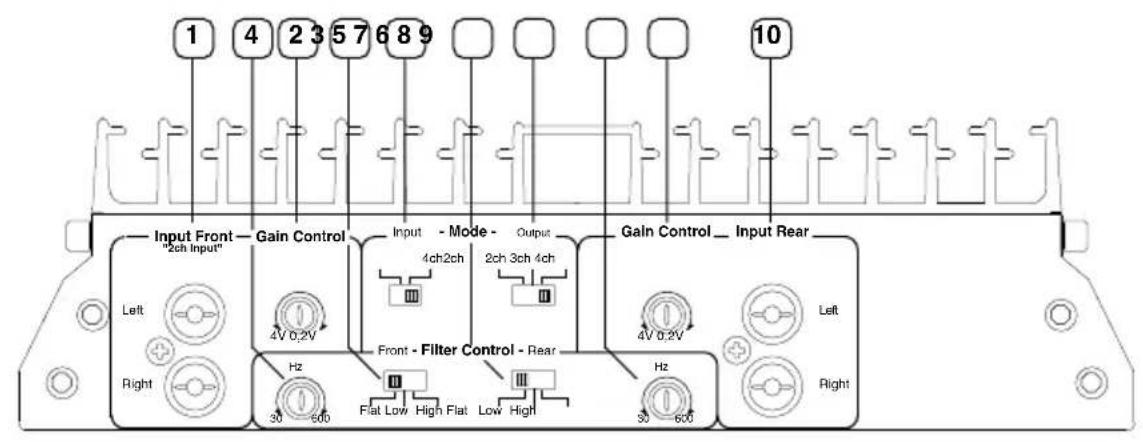

1 - RCA-Eingangskontakte Front: Damit können die Pre-Ausgangskabel der Head-Unit an den Eingang des Verstärkers angeschlossen werden. Diese Eingänge steuern die Endstufen der FRONT-Sektion.
2 - Einstellung des Front-Eingangsgewinns: Ermöglicht die Einstellung der Eingangsempfindlichkeit der Endstufe zwischen 200 mV und 4V.

4V 0,2V

1. Wahlschalter der Front-Frequenzweiche: Ermoglicht die Auswahl des Ausgangsmodus der Endstufe durch Aktivierung des Low-Pass oder High-Pass-Filters.

a) Flat: Die Endstufe gibt den gesamten Frequenzbereich des am Eingang angelegten Signals wieder.

b) Low-Pass: Aktivierung des Tiefpaß-Filters, d. h., das Ende der am Front-Eingang anliegenden Niederfrequenzen wird bestimmt.

c) High-Pass: Aktivierung des Tiefpaß-Filters, d. h. den Anfang der hohen Frenzen an den Front-Ausgängen bestimmen.

1. Stufenlose Regelung der Low-Pass oder High-Pass Frequenzen Front: Nach Zuschalten des High-Pass oder Low-Pass-Filters ist es möglich, den Frenzübergang stufenlos zwischen 30 Hz und 600 Hz einzustellen.

5·Eingangsmodus-Wahlschalter 4CH/2CH: Ermoglicht die Auswahl der Eingangskonfiguration der Endstufe, auf folgende Weise:

a) "4Ch": Die vier Eingangsgkanäle müssen angeschlossen werden, damit alle Ausgangsgkanäle Funktionieren.

b) "2Ch": Sollten nur zwei Signale zur Verfügung stehen, die von der Head-Unit kommt, so müssen sie an den Front-Eingang angeschlossen werden, damit alle vier Ausgangskanäle Funktionieren.

Die Empfindlichkeitseinstellungen bleiben auf jeder Fall unabhängig.

KONTROLLEN & ANZEIGEN

1. Ausgangs-Wahlschalter 4CH/3CH/2CH: Ermöglicht die Ausgangskonfiguration des Verständers auf folgende Weise:

a) "4Ch" Konfiguration von 4 Ausgangskanalien.

Auf diese Weise kann die Endstufe mit einem doppelten Stereosystem betriuben werden, Front und Rear.

b) "3Ch" Konfiguration 3 Ausgangskanäe.

Auf diese Weise kann die Endstufe mit einem Front-System im Stereo-Modus, und Rear im Mono-Brückenmodus betrieben werden.

c) "2Ch" Konfiguration mit 2 Ausgangskanäten. Auf diese Weise kann der Verständner wie eine herkömmliche 2-Kanal Stereo-Endstufe mit doppelter Leistung betrieben werden.

1. Wahlschalter der Rear-Frequenzweiche: Ermoglicht die Auswahl des Ausgangsmodus der Endstufe durch Aktivierung des Low-Pass oder High-Pass-Filters.

a) Flat: Die Endstufe gibt den gesamten Frequenzbereich wieder, je nach dem am eigenen Eingang angelegten Signal.

b) Low-Pass: Aktivierung des Tiefpaß-Filters, d. h. man bestimmt das Ende der an den Rear-Ausgangen anliegenden tiefen Frenquenzen.

c) High-Pass, Aktivierung des Tiefpaß-Filters, d. h. man bestimmt den Anfang der an den Rear-Ausgangen anliegenden hohen Frenquenzen.

1. Stufenlose Regelung der Low-Pass oder High-Pass Frenzen Rear: nach Einschalten des Filters kann die Übergangsfrequenz stufenlos zwischen 30Hz und 600Hz eingestellt werden.

1. Einstellung des Eingangsgewinns Rear: Ermöglicht die Einstellung der Eingangsempfindlichkeit der Endstufe zwischen 200mV und 4V .

1. RCA Rear-Eingangsanschlüsse: Sie ermöglich den Anschluß der Pre-Ausgangskabel ihrer Head-Unit an den Eingang der Endstufe.

These Eingänge steuern die Endstufen der Rear-Sektion.

EINSTELLUNGEN UND ANZEIGEN

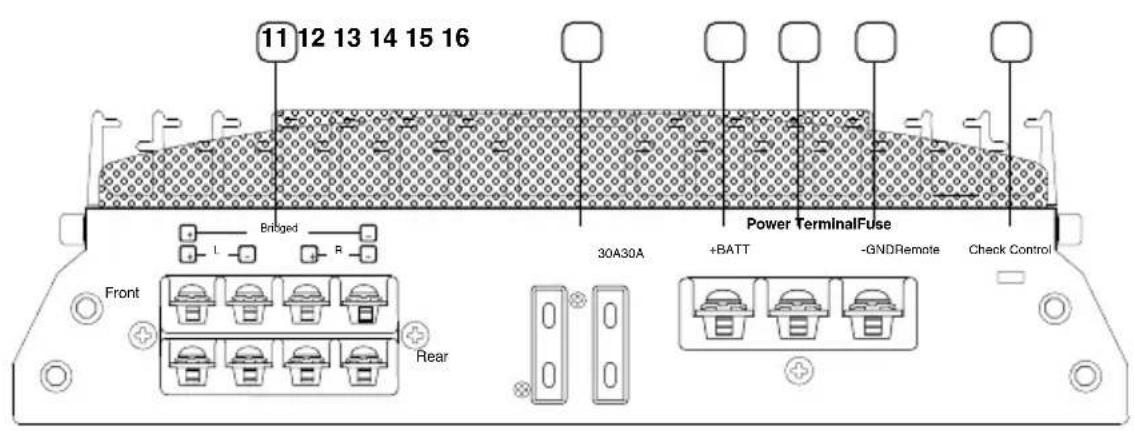

11 LautsprecheranschluB: Ausgabe fur den AnschluB der Lautsprecher.

Die Endstufe erhögt den Anschluß von Lautsprechern mit einer Mindestimpedanz von 2 Ohm pro Kanal im Stereo-Modus, im mono-gebrücken Modus dagegen Lautsprecher mit einer Impedanz von 4 Ohm.

Bei Verwendung der 3-Kanal-Konfiguration darf die Gesamt-Impedanz den Mindestwert von 2 Ohm nicht übersteigen.

Auf die richtige Polarität beim Anschluß der Lautsprecher achten.

Der Kontakt zwischen nicht angemessen isolierten Kabeln unter sich, mit dem Massekabel und Metallteilen des Fahrzeugs ist absolut zu vermeiden.

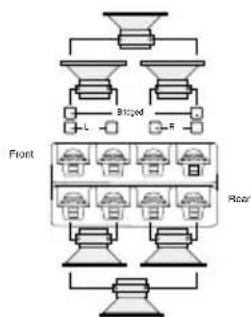

3-channel configuration 2-channel configuration 1-channel configuration

1. Sicherung: Beim Auswechseln der Sicherung darauf auf achten, eine Sicherung mit derselben Amperezahl zu verwenden, da die Geräte andernfalls schwer beschädigt werden können.

2. Anschluß + BATT: Über eine Sicherung in der Höhe der Batterie und ein Kabel mit angemessenem Querschnitt direkt an den "+"-Pol der Batterie anschließen. Diesen Anschluß nicht mit dem Stromkreis des Fahrzeugs verbinden.

3. Anschluß REMOTE-ON: An die Remote-on-Leitung der Fernsteuerung oder der elektrischen Antenne anschließen, die von der Head-Unit kommt. Dadurch kann die Endstufe über die Head-Unit ein-bzw. ausgeschaltet werden.

4. Anschluß GND: These Masseklemme mittels eines Kabels mit entsprechendem Querschnitt an eine Metallstelle des Fahrgestells möglichst mit Hilfe einer schon vorhandenen Schraube anschließen.
   These Klemme nie direkt an den Minuspol der Batterie anschließen, da beim Betrieb des Fahrzeugs störende Summgeräuche auftreten können.

16 Check control-Anzeige: These LED zeit den Betriebszustand der Endstufe an. WEISS: Das Gerät ist ausgeschaltet

GRUN: Das Gerät Funktioniert einwandfrei.

ROT: Das Gerät befindet sich im Schutzzustand; diese Endstufe ist mit drei

Schutzeinrichtungen versehen:

• Überhitzung: Sollte die Endstufe aufgrund von Installationsfehlern zu heißt werden, schaltet das Gerät in den Schutzbetrieb, um Schäden zu vermeiden.

Sobald die Temperatur wieder auf einen normalen Wert gesunden ist und die Fehler beseitigt worden sind, wird der Betrieb wieder aufgenommen.

• Überbelastung: Sollte die Gesamtimpedanz bei Anschluß von mehreren Laufsprechemn an die Endstufe unter den Grenzwert von 1 Ohm führen, schaltet die Endstufe in den Schutzbetrieb.

Die Wiederherstellung des normalen Betriebs erhält man durch Aus- und anschließendes Wiedereinschalten der Head-Unit.

• Kurzschluß am Ausgang: Im Fall von Kurzschlüssen an den Laufsprecherausgängen tritt des Gerät in den Schutzstatus, um die Beschädigung der Endstufentransistoren zu vermeiden.

TECHNISCHE DATEN

Leistung IHF 202 500 W

RMS-Leistung bei (12,5 Volt DC)

Front/Rear bei 1kHz < 0,08% THD bei 4 Ohm 4 x 45W

Front/Rear bei 1kHz < 0.5% THD bei 2 Ohm 4 x 80W

Front/Rear bei 1 kHz < 0,5% THD Mono bei 4 Ohm 2 x 140W

Dynamische Leistung bei (14,4 Volt DC)

Front/Rear bei 1kHz < 0.08% THD bei 4 Ohm 4 x 60W

Front/Rear bei 1kHz < 0.5% THD bei 2 Ohm 4 x 90W

Front/Rear bei 1kHz < 0,5% THD Mono bei 4 Ohm 2 x 180W

Hochpaß, Front und Rear (30-600)Hz

Tiefpaβ, Front e Rear (30-600)Hz

Flankensteilheit 12 dB/Oktave

Frequenzgang +1 dB 10-50.000 Hz

Harmonische Verzerrung, gesamt 0,08%

Rauschabstand, IHF A-gewägt >90 dB

Eingangsempfindlichkeit - Impedanz 200-4000 mV/22 kOhm

Lautsprecherimpedanz

Stereo min. 2 Ohm

Mono min. 4 Ohm

Stromversorgung

Gewicht

MaB

14,4 V DC (11 - 16 V zulässig)

3,9 kg

212(I) x 65(h) x 355(t) mm

Änderungen der technischen Daten und des Design bleiben zwecks Verbesserung vorbehalten.
