BEDIENUNGSANLEITUNG NS236 YAMAHA

AUSPACKEN Nach dem Auspacken überprüfen, ob die folgenden Teile vorhanden sind.

ZUR BEACHTUNG: Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Gerätes.

• Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, damit die beste Geräteleistung gewährleistet werden kann. Heben Sie die Bedienungsanleitung auf, um auch später noch nachschlagen zu können.
• Die Lautsprecher an einem kühlen, trockenen und sauberen Platz aufstellen – entfernt von Fenstern, Wärmequellen, Erschütterungen, Staub, Feuchtigkeit und Kälte. Entfernt von elektrischen Störquellen (Transformatoren, Motoren) aufstellen. Die Lautsprecher dürfen keinem Regen oder Feuchtigkeit ausgesetzt werden, um elektrische Schläge und Feuer zu vermeiden.
• Um ein Verziehen oder Verfärben des Gehäuses zu verhindern, sollten Sie die Lautsprecher nicht in direktem Sonnenlicht oder an Orten aufstellen, an denen eine hohe Luftfeuchtigkeit herrscht.

• Stellen Sie die Lautsprecher nicht dort auf, wo Gegenstände auf sie fallen könnten. Vermeiden Sie darüber hinaus Plätze, an denen das Gerät auslaufenden Flüssigkeiten oder Wasserspritzern ausgesetzt wäre. Die folgenden Gegenstände sollten Sie nicht auf die Lautsprecher stellen:

• Andere Komponenten, da diese die Oberfläche der Lautsprecher beschädigen und/oder Verfärbungen verursachen könnten.

• Brennende Gegenstände (z.B. Kerzen), da diese einen Brand, eine Beschädigung der Lautsprecher und/oder Personenschäden verursachen könnten.
• Mit Flüssigkeit gefüllte Behälter, da diese einen elektrischen Schlag und/oder eine Beschädigung der Lautsprecher verursachen könnten.

- Stellen Sie die Lautsprecher nicht dort auf, wo sie leicht umfallen oder wo Gegenstände auf sie fallen könnten. Ein stabiler Aufstellungsort trägt auch zu einer besseren Tonwiedergabe bei.

• Falls die Lautsprecher im gleichen Regal wie der Plattenspieler aufgestellt werden, können Rückkopplungen auftreten.
• Richtige Aufstellung und richtiger Anschluß liegt in der Verantwortung des Besitzers. YAMAHA kann keine Verantwortung für Unfälle oder Schäden übernehmen, die durch unsachgemäße Aufstellung oder falsches Anschließen der Lautsprecher verursacht werden.
• Bei Auftreten von Tonwiedergabeverzerrungen müssen Sie den Lautstärkepegel mit dem Lautstärkeregler des Verstärkers reduzieren. Der Verstärker darf nicht in "Clipping" verfallen, weil sonst die Lautsprecher beschädigt werden können.
• Wenn Sie einen Verstärker verwenden, dessen Nennleistung oberhalb der Belastbarkeit der Lautsprecher liegt, so darf die Belastbarkeitsgrenze der Lautsprecher niemals überschritten werden.
• Zur Reinigung keine chemischen Lösungsmittel verwenden, weil dadurch die Gehäuseoberfläche beschädigt werden könnte. Mit einem sauberen, trockenen Tuch reinigen.
• Versuchen Sie weder, die Lautsprecher zu modifizieren noch zu reparieren. Kontaktieren Sie einen qualifizierten YAMAHA-Kundendienst, wenn eine Reparatur erforderlich sein sollte. Das Gehäuse darf unter keinen Umständen geöffnet werden.
• Der Abschnitt "STÖRUNGSSUCHE" beschreibt häufige Bedienungsfehler. Lesen Sie diesen Abschnitt durch, bevor Sie auf einen Defekt der Lautsprecher schließen.

Für YST-SW005

• Betreiben Sie das Gerät nicht verkehrt herum liegend. Dadurch könnte eine Überhitzung entstehen, was wiederum Beschädigungen zur Folge haben könnte.
• Keine Gewalt auf die Bedienungselemente und Kabel ausüben. Zum Aufstellen an einem anderen Ort zuerst das Netzkabel und dann die Verbindungskabel zu anderen Geräten lösen. Immer an den Steckern, niemals an den Kabeln selbst ziehen.

- Weil in diesem Gerät ein Verstärker eingebaut ist, wird die entstehende Wärme an der Rückseite abgeführt. Aus diesem Grund muß das Gerät von Wänden entfernt aufgestellt werden, und auf beiden Seiten und auf der Ober- und Rückseite des Gerätes muß ein genügend freier Raum vorhanden sein, so daß keine Gefahr eines Feuerausbruchs oder anderer Beschädigungen vorhanden ist. Das Gerät darf auch nicht mit nach unten oder gegen eine andere Oberfläche gerichteter Rückseite aufgestellt werden.

Auf der Oberseite, der Rückseite und auf beiden Seiten muß zwischen dem Gerät und der Wand ein freier Abstand von mindestens 20 cm eingehalten werden.

• Wenn Sie einen Befeuchter benutzen, vergewissern Sie sich, daß sich keine Kondensation im Inneren des Gerätes bildet; lassen Sie genug Platz um das Gerät herum frei oder vermeiden Sie das Befeuchten. Kondensation kann einen Brand oder einen Geräteschaden und/oder einen elektrischen Schlag verursachen.
• Bedecken Sie die Rückwand dieses Gerätes nicht mit einer Zeitung, Tischdecke, einem Vorhang usw., damit die Hitzeabstrahlung nicht blockiert wird. Wenn die Temperatur im Inneren des Gerätes ansteigt, kann möglicherweise ein Brand, ein Schaden am Gerät und/oder Personenschaden verursacht werden.
  ● Schließen Sie das Gerät erst dann an eine Netzsteckdose an, wenn Sie alle anderen Anschlüsse ausgeführt haben.
• Die Boxen dürfen nur mit der auf der Rückseite spezifizierten Spannung verwendet werden. Die Benutzung dieses Gerätes mit einer höheren als der angegebenen Spannung ist gefährlich und kann einen Brand, eine Beschädigung des Gerätes und/oder Personenschäden verursachen. YAMAHA kann für keine Schäden haftbar gemacht werden, die aus der Benutzung dieses Gerätes mit einer anderen als der angegebenen Spannung resultieren.
• Bei Blitzschlaggefahr das Netzkabel aus der Steckdose ziehen.
• Die von diesem Gerät wiedergegebenen Tiefbaßfrequenzen können die Wiedergabe eines Plattenspielers stören. In diesem Fall muß dieses Gerät weiter vom Plattenspieler entfernt aufgestellt werden.
• Dieses Gerät kann beschädigt werden, wenn bestimmte Töne kontinuierlich bei einem hoch eingestellten Lautstärkepegel wiedergegeben werden. Wenn z.B. 20 Hz-50 Hz Sinuswellen von einer Testdisc, Tiefbaßfrequenzen von elektronischen Instrumenten usw. kontinuierlich ausgegeben werden, oder wenn die Nadel von einem Plattenspieler die Oberfläche einer Disc berührt, sollte der Lautstärkepegel gesenkt werden, um eine Beschädigung dieses Gerätes zu vermeiden.
• Falls Tonverzerrungen auftreten (wie z.B. ein unnatürliches "Klopfen" oder "Pochen"), muß der Lautstärkepegel reduziert werden. Durch eine sehr laute Wiedergabe von Filmmusik mit einem hohen Anteil von niedrigen Frequenzen oder von Pop und anderer Musik mit tiefen Bässen kann dieses Lautsprechersystem beschädigt werden.
• Durch Supertiefenfrequenzen verursachte Vibrationen können das Fernsehbild stören. In einem derartigen Fall muß dieses Gerät weiter entfernt vom Fernsehgerät aufgestellt werden.
• Fassen Sie beim Abtrennen des Netzkabels von der Wandsteckdose das Kabel am Stecker an und ziehen Sie niemals am Kabel selbst.
• Falls Sie das Gerät für längere Zeit nicht benutzen (z.B. während der Ferien), sollten Sie den Netzstecker aus der Wandsteckdose ziehe.
• VOLTAGE SELECTOR (Spannungswähler) (Für chinesische, koreanische und allgemeine Modelle) Der Spannungswahlschalter auf der

Rückseite dieses Gerätes muß auf die örtliche Netzspannung eingestellt werden, BEVOR der Netzstecker dieses Gerätes an eine Netzsteckdose angeschlossen wird. Die einstellbaren Netzspannungen betragen 110-120/220-240 V AC, 50/

Bereitschaftsmodus

Wenn der POWER-Schalter auf die ON-Position und der AUTO STANDBY-Schalter auf die HIGH- oder LOW-Position gestellt ist, schaltet dieses Gerät zum Bereitschaftsmodus um, wenn für 7 bis 8 Minuten kein Signal empfangen wird. In diesem Zustand verbraucht das Gerät nur sehr wenig Strom.

WARNUNG

UM SOWOHL DIE GEFAHR EINES BRANDES ALS AUCH DIE GEFAHR EINES ELEKTRISCHEN SCHLAGES ZU REDUZIEREN, DARF DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.

TEILE DES LAUTSPRECHERPAKETS

Das Lautsprecherpaket "NS-P230" und "NS-P236" eignen sich für ein Mehrkanal-Audiosystem wie z.B. für eine Heimkinoanlage.

Das NS-P230 besteht aus vier NX-230P Lautsprechersystemen, einem NX-C230 Lautsprechersystem und einem YST-SW005 Subwoofersystem.

Das NS-P236 besteht aus fünf NX-230P Lautsprechersystemen, einem NX-C230 Lautsprechersystem und einem YST-SW005 Subwoofersystem.

Vollakustisches Aufhänge-Lautsprechersystem zur Verwendung für die Hauptlautsprecher und hinteren Lautsprecher (und hinteren Centerlautsprecher für NS-P236)

Vollakustisches Aufhänge-Lautsprechersystem zur Verwendung für die Centerlautsprecher

Active Servo Processing Subwoofersystem mit eingebautem Verstärker

- Bei diesem Subwoofersystem findet die von YAMAHA entwickelte YAMAHA Active Servo Technology für eine hochwertige Tiefbaßwiedergabe Verwendung. (Für Einzelheiten über die Advanced YAMAHA Active Servo Technology wird auf die Seite 14 verwiesen.) Diese Supertiefenfrequenzen verleihen Ihrer Stereoanlage einen realistischeren Theater-im-Haus-Effekt.

- Ihre bereits vorhandene Stereoanlage kann mit diesem Subwoofer ergänzt werden, der einfach an die Lautsprecherklemmen oder an die Line-Ausgangsbuchsen (Stiftbuchse) des Verstärkers angeschlossen wird.

- Weil ein AUTO STANDBY-Schalter vorhanden ist, erübrigt sich ein Umschalten des POWER-Schalters in die Position ON oder OFF.

INHALT

AUSPACKEN ...... Innere Umschlagseite

ZUR BEACHTUNG ....1

TEILE DES LAUTSPRECHERPAKETS ...... 2

AUFSTELLEN DER LAUTSPRECHER...... 3

Aufstellen des Subwoofers .... 4 Aufstellen des Centerlautsprechers .... 4 Installieren der hinteren Lautsprecher (und des hinteren Centerlautsprechers für NS-P236) .... 5 Aufstellen des Hauptlautsprechers/der hinteren Lautsprecher (und des hinteren Centerlautsprechers für NS-P236) .... 6

ANSCHLÜSSE 7

Anschlußbeispiel .... 7 Anschließen der Lautsprecherkabel an die Eingangs- und Ausgangsklemmen der Lautsprecher .... 9 Anschließ des Subwoofers an den Lautsprecherausgangsklemmen des Verstärkers .... 10

VERWENDUNG DES SUBWOOFERS

(YST-SW005) .... 11 Bedienungselemente und ihre Funktionen .... 11 Einstellung des Subwoofers vor der Inbetriebnahme .... 12 Frequenzeigenschaften .... 13

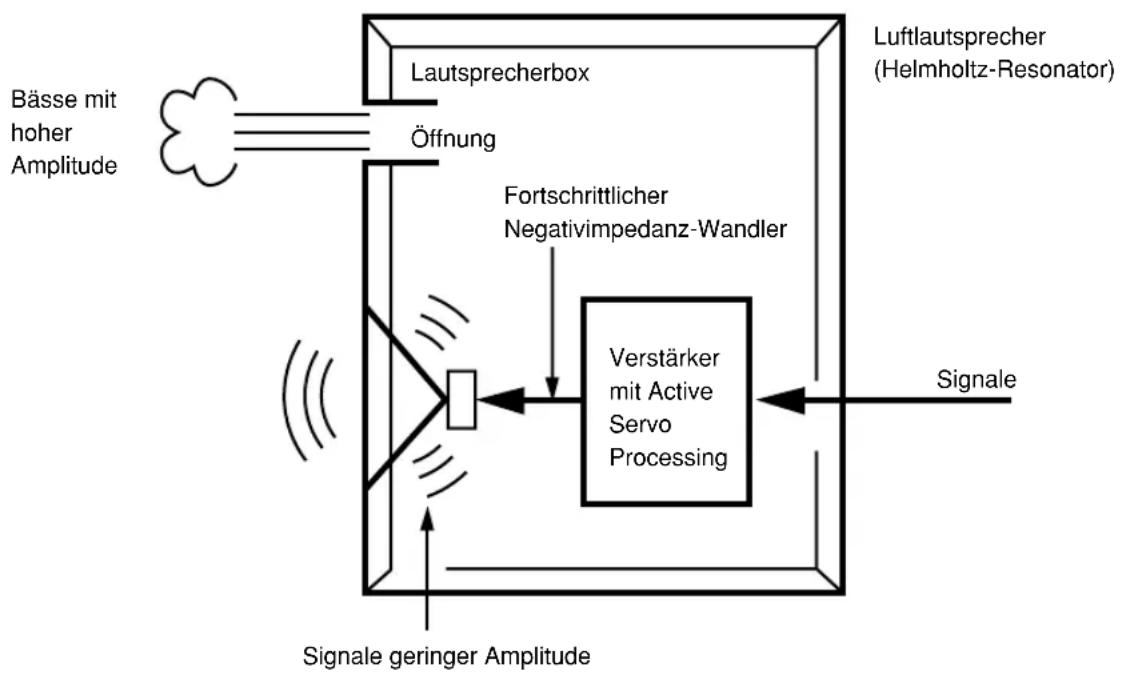

ADVANCED YAMAHA ACTIVE SERVO TECHNOLOGY (für YST-SW005) 14

STÖRUNGSSUCHE 15

TECHNISCHE DATEN 16

AUFSTELLEN DER LAUTSPRECHER

Vor dem Anschließen müssen die Lautsprecher an den richtigen Orten aufgestellt werden. Die Aufstellung der Lautsprecher ist besonders wichtig, weil sie die Grundlage für die gesamte Klangqualität dieses Systems darstellt.

Stellen Sie die Lautsprecher basierend auf der bevorzugten Hörposition entsprechend der nachstehenden Anleitung auf.

Lautsprecherkonfiguration

Dieses Lautsprecherpaket besteht aus 6 Lautsprechern: 2 Hauptlautsprechern, 2 hinteren Lautsprechern, einem Centerlautsprecher und einem Subwoofer. Die Hauptlautsprecher werden für die Wiedergabe der Haupttonquelle verwendet. Über die hinteren Lautsprecher werden die Raumklangeffekte und über den Centerlautsprecher wird die Wiedergabe von der Mitte (Dialog usw.) wiedergegeben. Der Subwoofer dient zum Verstärken von niedrigen Frequenzen Ihrer Audioanlage.

Dieses Lautsprecherpaket besteht aus 7 Lautsprechern: 2 Hauptlautsprechern, 2 hinteren Lautsprechern, einem Centerlautsprecher, einem hinteren Centerlautsprecher und einem Subwoofer. Das Hauptlautsprecherpaar wird für die Wiedergabe der Haupttonquelle verwendet. Über das hintere Lautsprecherpaar sowie den hinteren Centerlautsprecher werden die Raumklangeffekte und über den Centerlautsprecher wird die Wiedergabe von der Mitte (Dialog usw.) wiedergegeben. Der Subwoofer dient zum Verstärken von niedrigen Frequenzen Ihrer Audioanlage.

Hinweis

In diesem Lautsprecherpaket werden für den Hauptlautsprecher und die hinteren Lautsprecher (und hinteren Centerlautsprecher für NS-P236) dieselben Lautsprecher (NX-230P) verwendet.

Linker Haupt- lautsprecher Center- lautsprecher Rechter Haupt- lautsprecher Subwoofer Linker hinterer Lautsprecher Hinterer Centerlautsprecher (für NS-P236) Rechter hinterer Lautsprecher

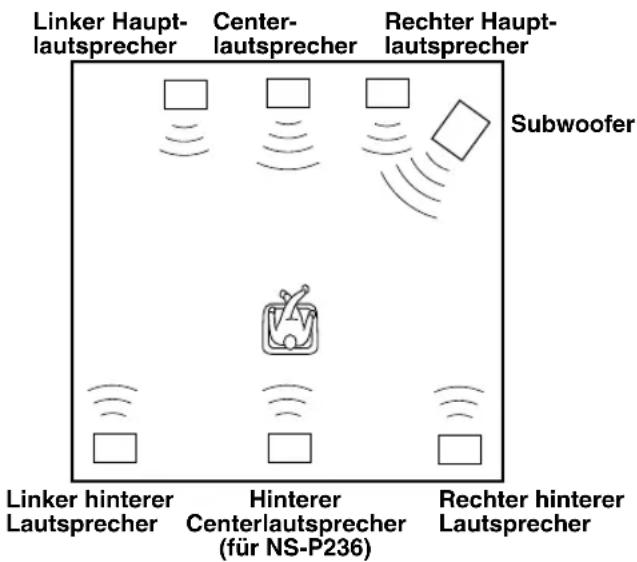

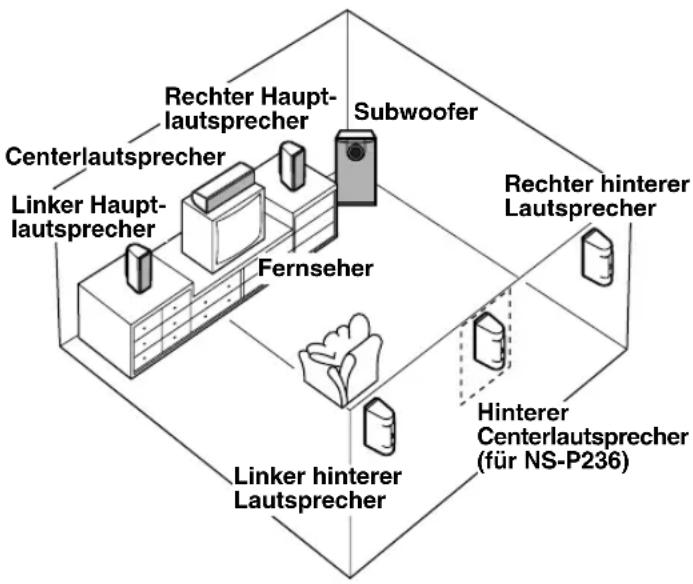

Aufstellen der Lautsprecher

Hauptlautsprecher: Auf beiden Seiten und etwa in der gleichen Höhe wie der Fernseher.

Hintere Lautsprecher: Hinter der Hörposition, leicht gegen die Raummitte gerichtet. Etwa 1,8 m hoch.

Centerlautsprecher: Genau in der Mitte zwischen den Hauptlautsprechern.

Hinterer Centerlautsprecher (für NS-P236):

Genau in der Mitte zwischen den hinteren Lautsprechern.

Subwoofer: Die genaue Position des Subwoofers ist weniger wichtig, weil niedrige Frequenzen nicht mit genauer Richtwirkung wahrgenommen werden. Für die Positionierung des Subwoofers wird auf das nachfolgende Kapitel "Aufstellen des Subwoofers" verwiesen.

■ Aufstellen des Subwoofers
    subgraph_A["Subwoofer"]
        direction LR
        A1["□"] --> A2["◇"]
        A2 --> A3["□"]
        A3 --> A4["□"]
        A4 --> A5["□"]
        A5 --> A6["◇"]
        A6 --> A7["□"]
        A7 --> A8["□"]
        A8 --> A9["◇"]
        A9 --> A10["□"]
        A10 --> A11["□"]
        A11 --> A12["◇"]
        A12 --> A13["□"]
        A13 --> A14["□"]
        A14 --> A15["◇"]
        A15 --> A16["□"]
        A16 --> A17["□"]
        A17 --> A18["◇"]
        A18 --> A19["□"]
        A19 --> A20["□"]
        A20 --> A21["◇"]
        A21 --> A22["□"]
        A22 --> A23["□"]
        A23 --> A24["◇"]
        A24 --> A25["□"]
        A25 --> A26["□"]
        A26 --> A27["◇"]
        A27 --> A28["□"]
        A28 --> A29["□"]
        A29 --> A30["◇"]
        A30 --> A31["□"]
        A31 --> A32["□"]
        A32 --> A33["◇"]
        A33 --> A34["□"]
        A34 --> A35["□"]
        A35 --> A36["◇"]
        A36 --> A37["□"]
        A37 --> A38["□"]
        A38 --> A39["◇"]
        A39 --> A40["□"]
        A40 --> A41["□"]
        A41 --> A42["□"]
        A42 --> A43["◇"]
        A43 --> A44["□"]
        A44 --> A45["□"]
        A45 --> A46["◇"]
        A46 --> A47["□"]
        A47 --> A48["□"]
        A48 --> A49["◇"]
        A49 --> A50["□"]
        A50 --> A51["□"]
        A51 --> A52["□"]
        A52 --> A53["◇"]
        A53 --> A54["□"]
        A54 --> A55["□"]
        A55 --> A56["◇"]
        A56 --> A57["□"]
        A57 --> A58["□"]
        A58 --> A59["◇"]
        A59 --> A60["□"]
        A60 --> A61["□"]
        A61 --> A62["□"]
        A62 --> A63["◇"]
        A63 --> A64["□"]
        A64 --> A65["□"]
        A65 --> A66["◇"]

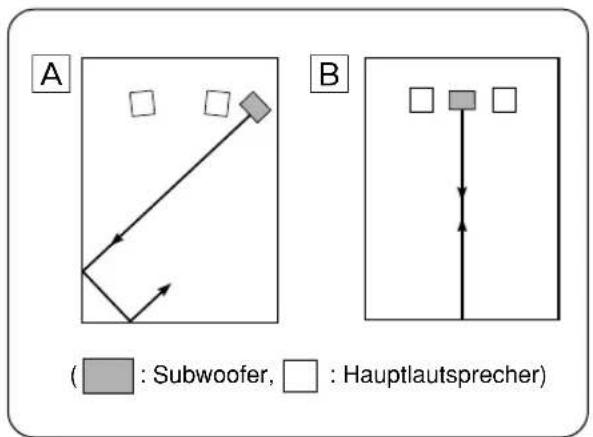

Es wird empfohlen, den Subwoofer auf der äußeren Seite des linken oder rechten Hauptlautsprechers aufzustellen. (Siehe Abb. A.) Eine wie in Abb. B gezeigte Aufstellung ist ebenfalls möglich. Wenn der Subwoofer allerdings direkt gegen eine Wand gerichtet wird, kann der Baßeffekt vermindert werden, weil sich die direkten und die von der Wand reflektierten Schallwellen gegenseitig aufheben können. Aus diesem Grund sollte der Subwoofer möglichst schräg zu einer Wand aufgestellt werden, wie in Abb. A gezeigt.

Hinweis

In der Raummitte ist die Tiefbaßwiedergabe vom Subwoofer unter Umständen zu schwach, weil sich zwischen zwei parallelen Wänden "Stehwellen" bilden können, die sich gegenseitig aufheben.

Richten Sie in diesem Fall den Subwoofer schräg zur Wand. Möglicherweise ist auch ein Aufbruch der parallelen Flächen durch Aufstellen von Bücherregalen usw. an den Wänden entlang erforderlich.

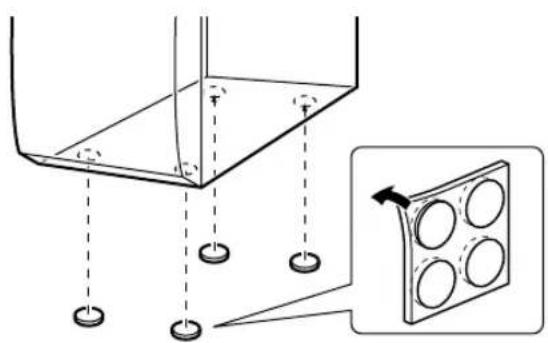

Verwenden Sie die Gleitschutzpads

Legen Sie die mitgelieferten Gleitschutzpads unter die vier Ecken an der Unterseite des Subwoofers, um ein durch Erschütterungen usw. verursachtes Verschieben des Subwoofers zu vermeiden.

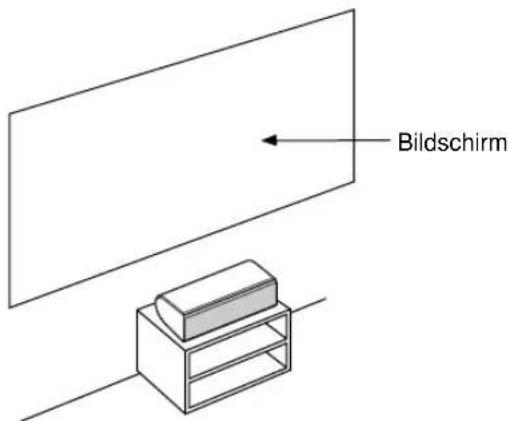

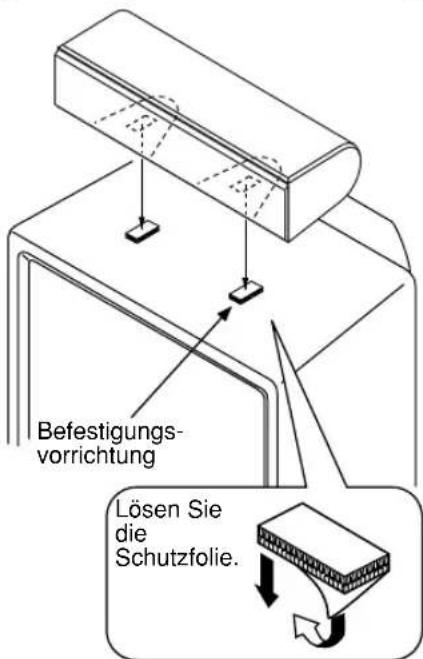

■Aufstellen des Centerlautsprechers

Sie können den Lautsprecher – wenn die Oberseite des Gerätes eben ist – oben auf dem Fernseher, auf dem Boden unter dem Fernseher oder in dem Fernseher-Regal plazieren. Stellen Sie dabei sicher, daß sich der Lautsprecher in einer stabilen Position befindet. Wenn Sie den Lautsprecher oben auf dem Fernsehgerät aufstellen möchten, müssen Sie zur Befestigung des Lautsprechers sowohl an dessen Unterseite als auch oben auf dem Fernsehgeät die mitgelieferten Befestigungsvorrichtungen an zwei Punkten anbringen.

Befestigungsvorrichtung Lösen Sie die Schutzfolie.

Bildschirm

Hinweise

• Stellen Sie den Lautsprecher nicht auf Fernsehgeräte, deren Fläche kleiner ist als die Bodenfläche des Lautsprechers. Sollten Sie dies nicht beachten, fällt der Lautsprecher unter Umständen herunter, was Personenschäden zur Folge haben kann.
• Stellen Sie den Lautsprecher nicht auf Fernsehgeräte, deren Oberseite einen Neigungswinkel aufweist.
• Berühren Sie nicht die Klebeoberfläche nach dem Ablösen der Schutzfolie, da dies zu einer Schwächung der Klebekraft führen kann.
• Wischen Sie die Oberfläche, auf der die Befestigungsvorrichtung angebracht werden soll, sorgfältig sauber. Nehmen Sie bitte zur Kenntnis, daß die Klebekraft abgeschwächt wird, wenn die Oberfläche verunreinigt, fettig oder feucht ist; dies würde unter Umständen ein Herunterfallen des Centerlautsprechers zur Folge haben.

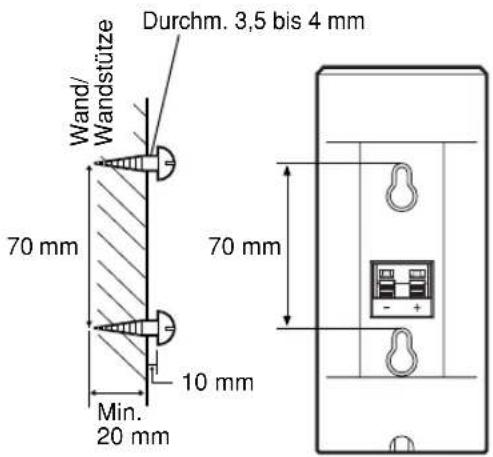

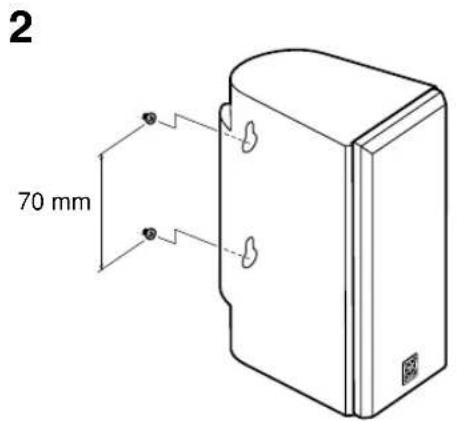

■Installieren der hinteren Lautsprecher (und des hinteren Centerlautsprechers für NS-P236)

1 Befestigungsschraube (im Handel erhältlich)

Durchm. 3,5 bis 4 mm Wand/ Wandstütze 70 mm 10 mm Min. 20 mm 70 mm

2 70 mm

Stellen Sie die hinteren Lautsprecher (und den hinteren Centerlautsprecher für NS-P236) in einem Gestell oder einem Rack auf dem Boden auf. Sie können die Lautsprecher auch an der Wand aufhängen.

Löcher

Aufhängen der Lautsprecher an der Wand unter Verwendung der Löcher auf der Rückseite der Lautsprecher

1 Drehen Sie die Schrauben in eine feste Wand oder Stütze, wie in der Abbildung dargestellt.
2 Hängen Sie die Schraubenlöcher an den vorstehenden Schrauben ein.

* Kontrollieren Sie, ob die Schrauben richtig im engen Teil der Schraubenlöcher sitzen.

WARNUNG

• Jeder Lautsprecher hat ein Gewicht von 0,9 kg. Hängen Sie deshalb die Lautsprecher nicht an einer Wand aus dünnem Furnier oder weichem Material auf. Beim Aufhängen könnte sich die Schraube lösen, so dass die Lautsprecher herunterfallen können. Dies könnte eine Beschädigung der Lautsprecher oder Personenschäden zur Folge haben.
• Befestigen Sie die Lautsprecher nicht mit Nägeln, durch Ankleben oder auf andere ungeeignete Weise, weil sie sich bei langem Gebrauch und wegen Erschütterungen lösen und herunterfallen könnten.
• Befestigen Sie alle Lautsprecherkabel richtig an der Wand, um zu vermeiden, daß Sie über lose Kabel stolpern und sich verletzen.
• Wählen Sie eine geeignete Position an der Wand zur Installation der Lautsprecher, so daß sich niemand den Kopf oder das Gesicht verletzen kann.

Bei Verwendung des Yamaha Lautsprecherständers SPS-80 (optional)

Mit dem Yamaha

Lautsprecherständer SPS-80

können die Lautsprecher auf dem

Fußboden aufgestellt werden.

-80 auf dem den. SPS-80

* In einigen Gebieten ist der SPS-80 nicht erhältlich.

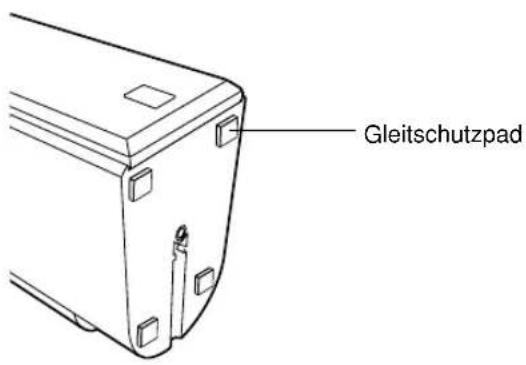

■Aufstellen des Hauptlautsprechers/der hinteren Lautsprecher (und des hinteren Centerlautsprechers für NS-P236)

Gleitschutzpad

Wenn Sie die Lautsprecher auf einer ebenen Fläche aufstellen, sollten Sie die mitgelieferten Gleitschutzpads an den vier Ecken auf der Unterseite der Lautsprecher anbringen, wie in der linken Abbildung gezeigt. Dies verhindert ein Hin- und Herrutschen der Lautsprecher.

* Beim NS-P236 sind vier Ersatz-Gleitschutzpads im Lieferumfang enthalten.

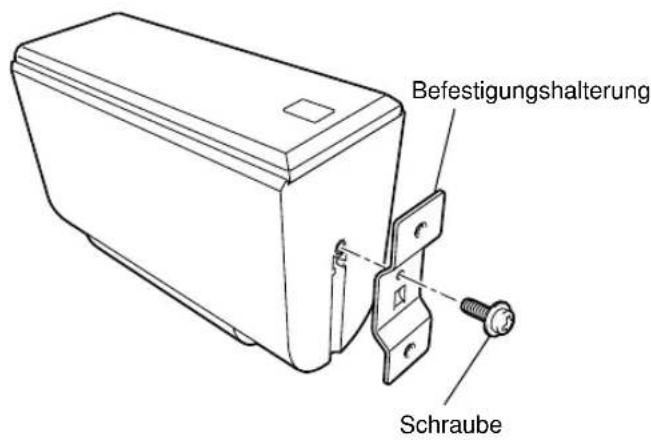

Wenn ein Lautsprecher auf einem im Fachhandel erhältlichen Lautsprecherständer aufgestellt werden soll für den Hauptlautsprecher/die hinteren Lautsprecher (und den hinteren Centerlautsprecher für NS-P236)

Befestigungshalterung Schraube

60 mm

Die beiden Schraubenlöcher (in einem Abstand von 60 mm) an der mitgelieferten Befestigungshalterung können dazu verwendet werden, den Lautsprecher auf einem Lautsprecherständer zu befestigen.

* Diese Schraubenlöcher können nur mit Schrauben des Typs M4 verwendet werden.
1 Befestigen Sie die Halterung mit der mitgelieferten Schraube unten am Lautspecher, so daß der hervorstehende Teil der Halterung in die Rille an der Unterseite des Lautsprechers paßt, wie in der Abbildung links dargestellt.
2 Befestigen Sie den Lautsprecher mit Hilfe der Schraubenlöcher auf der Halterung auf dem Lautsprecherständer.

Hinweis

Die Befestigungshalterung steht für jeden der Lautsprecher zur Verfügung.

ANSCHLÜSSE

Vorsicht: Der Netzstecker des Subwoofers und der anderen Audio-/Video-Komponenten darf erst angeschlossen werden, nachdem alle anderen Anschlüsse richtig ausgeführt worden sind.

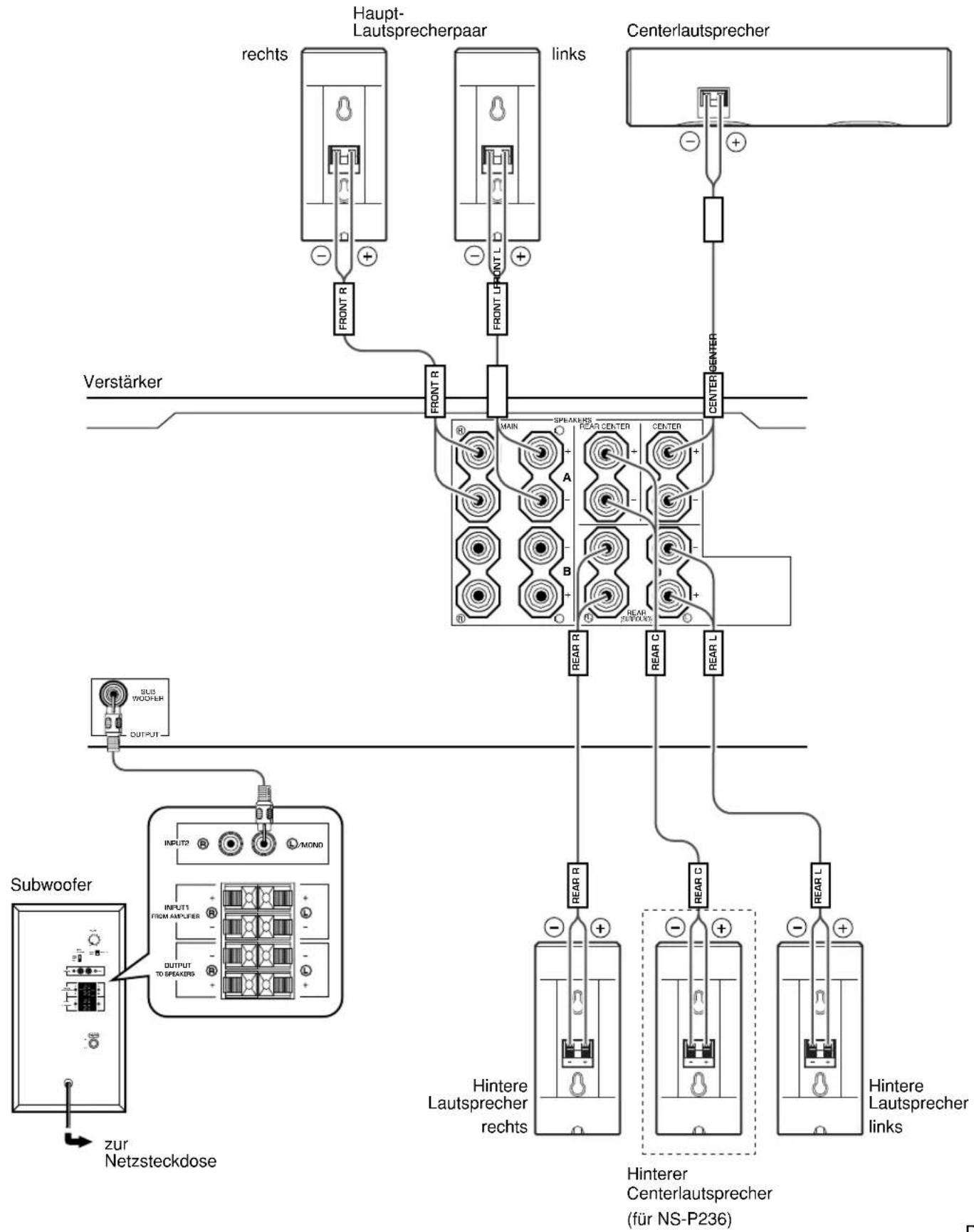

■Anschlußbeispiel

- Schließen Sie den Hauptlautsprecher, den Centerlautsprecher und die hinteren Lautsprecher (und den hinteren Centerlautsprecher für NS-P236) mit den mitgelieferten Lautsprecherkabeln an die Lautsprecher-Ausgangsklemmen Ihres Verstärkers an.

* Die mitgelieferten Lautsprecherkabel sind mit FRONT L, FRONT R, CENTER, REAR L, REAR R (und REAR C für NS-P236) beschriftet. Schließen Sie jedes Lautsprecherkabel an den entsprechenden Lautsprecher an. Verfahren Sie hierfür wie in der Abbildung auf Seite 7 dargestellt.
* Beachten Sie beim Anschließen unbedingt die Polaritäten (+, -). Falls ein Lautsprecher mit umgekehrter Polarität angeschlossen wird, wirkt die Tonwiedergabe unnatürlich und kraftlos.
* Schließen Sie für den Hauptlautsprecher und die hinteren Lautsprecher einen Lautsprecher an die linken (mit L gekennzeichneten) Klemmen und den anderen Lautsprecher an die rechten (mit R gekennzeichneten) Klemmen Ihres Verstärkers an.

- Grundsätzlich muß der Subwoofer an die Line-Ausgangsbuchse(n) (Stiftbuchse) des Verstärkers angeschlossen werden. Falls Ihr Verstärker nicht über Line-Ausgangsbuchsen verfügt, muß der Subwoofer an den Lautsprecher-Ausgangsklemmen des Verstärkers angeschlossen werden. (Für Einzelheiten wird auf Seite 9 verwiesen.)

* Zum Anschließen eines DSP-Verstärkers (oder AV-Receivers) von YAMAHA müssen Sie die an der Rückseite des DSP-Verstärkers (oder AV-Receivers) befindliche Buchse SUBWOOFER (oder LOW PASS usw.) mit der Buchse Ⓐ/MONO INPUT2 des Subwoofers verbinden.
* Um den Subwoofer an den aufgeteilten Subwooferklemmen (SPLIT SUBWOOFER) auf der Rückseite eines DSP-Verstärkers anzuschließen, müssen Sie die Kabel sowohl an den linken Ⓐ, als auch an den rechten Ⓡ INPUT2-Klemmen des Subwoofers anschließen.

Hinweis

Beim Anschluß an eine Mono-Line-Ausgangsbuchse des Verstärkers können Sie das Kabel an die Eingangsbuchse Ⓐ/MONO INPUT2 anschließen.

■ Anschließen der Lautsprecherkabel an die Eingangs- und Ausgangsklemmen der Lautsprecher

Halten Sie die Kabel für die Anschlüsse so kurz wie möglich. Zu lange Kabel dürfen nicht zusammengebunden oder aufgerollt werden. Bei fehlerhaften Anschlüssen ist keine Tonwiedergabe möglich.

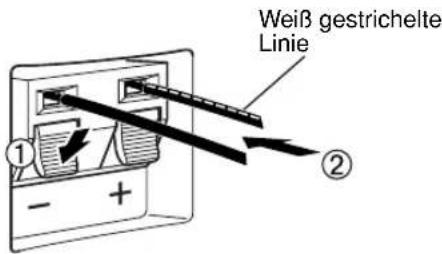

Haupt-/Centerlautsprecher/hintere Lautsprecher Hinterer Centerlautsprecher (für NS-P236)

Eine Seite des mitgelieferten Lautsprecherkabels ist mit einer weiß gestrichelten Linie markiert, während die andere Seite keine Markierung trägt.

Verbinden Sie die (+) Klemmen des Lautsprechers und des Verstärkers mit der Kabelseite, die mit einer weiß gestrichelten Linie markiert ist, und verbinden Sie die (−) Klemmen mit der unmarkierten Kabelseite.

Rot: positiv (+)

Schwarz: negativ (−)

Weiß gestrichelte Linie ① ② - +

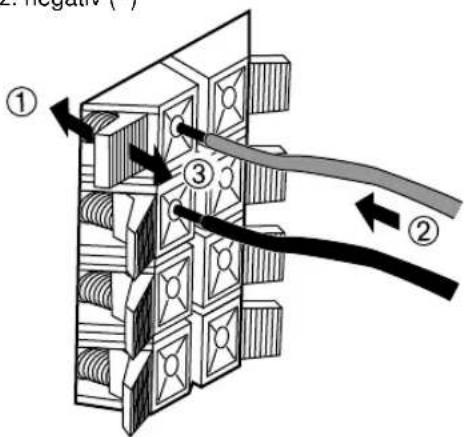

Subwoofer (INPUT1/OUTPUT-Klemmen)

Verbinden Sie mit einer Seite des Kabels die (+)-Klemmen des Subwoofers und des Verstärkers, und verbinden Sie mit der anderen Seite des Kabels die (−)-Klemmen des Subwoofers und Verstärkers.

Rot: positiv (+)

Schwarz: negativ (−)

① ② ③

Vor dem Anschluß

Entfernen Sie den Isolierungsmantel am Ende der einzelnen Lautsprecherkabel, indem Sie den Mantel abdrehen.

Richtig Falsch

Anschluß:

①Halten Sie die Lasche an der Klemme wie in der Abbildung dargestellt gedrückt.
② Führen Sie den bloßen Draht ein.
③Lassen Sie die Lasche los, damit sie sich fest um das Drahtende des Kabels ziehen kann.
④Ziehen Sie leicht am Kabel, um zu kontrollieren, ob das Kabel fest angeschlossen ist.

Hinweis

Die bloßen Lautsprecherdrähte dürfen nicht miteinander in Berührung kommen, da dies den Lautsprecher oder den Verstärker oder auch beides beschädigen könnte.

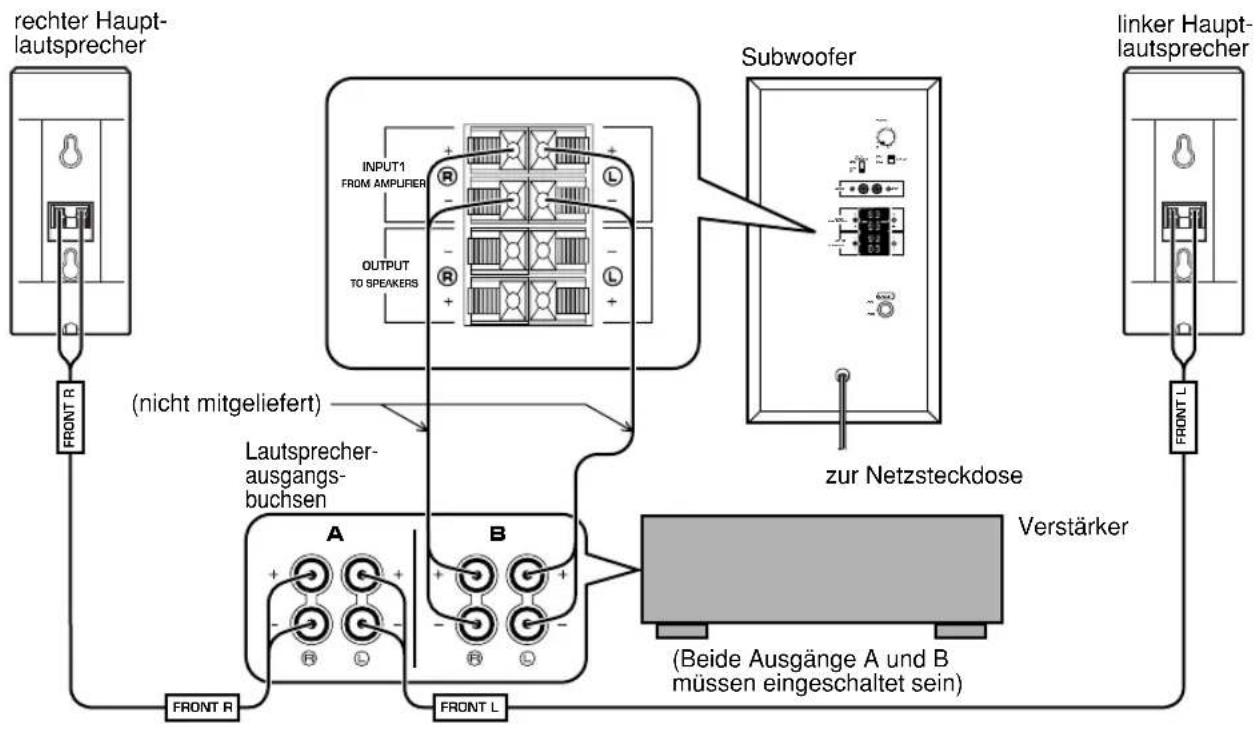

■ Anschluß des Subwoofers an den Lautsprecherausgangsklemmen des Verstärkers

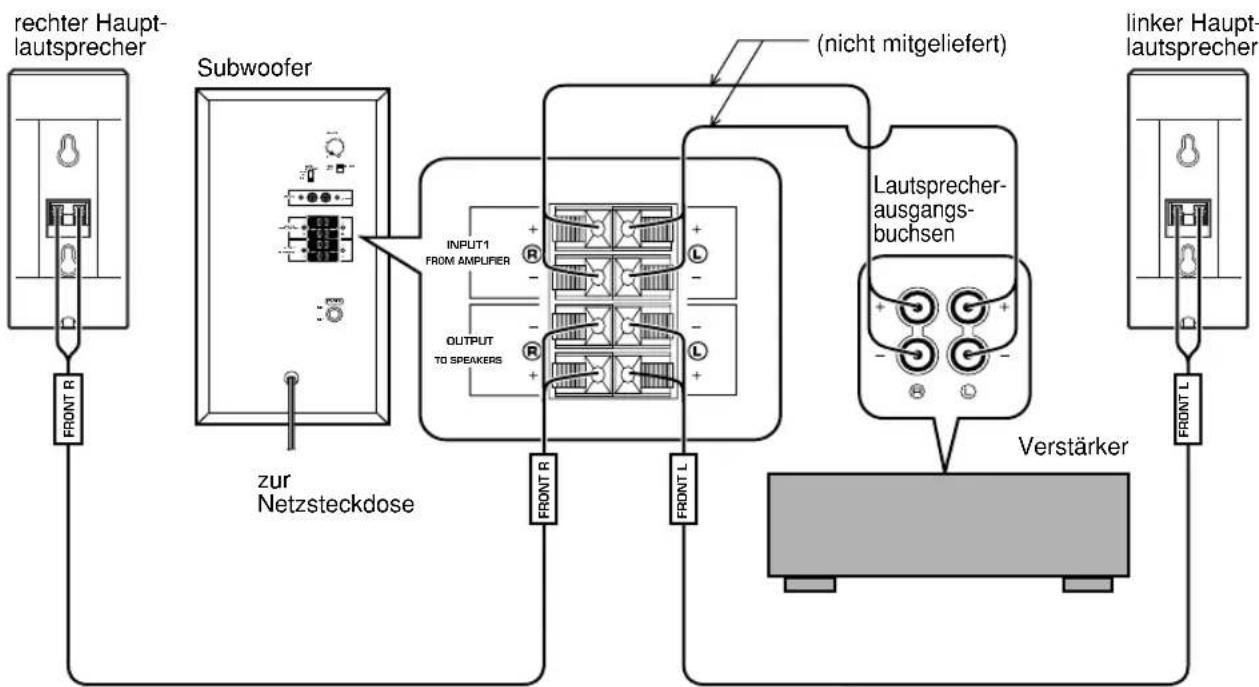

Falls Ihr Verstärker zwei Sätze von Lautsprecherausgangsbuchsen hat

Falls der Verstärker nur mit Klemmen für ein Haupt-Lautsprecherpaar ausgerüstet ist

Verbinden Sie die Ausgangsklemmen des Verstärker mit den Eingangskemmen 1 (INPUT1) des Subwoofers und verbinden Sie die Ausgangsklemmen (OUTPUT) des Subwoofers mit den Haupt-Lautsprechern.


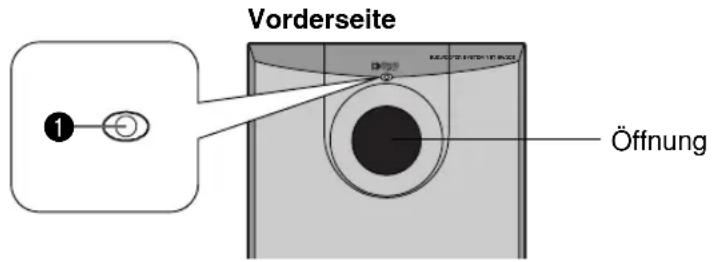

■ Bedienungselemente und ihre Funktionen

Vorderseite Öffnung

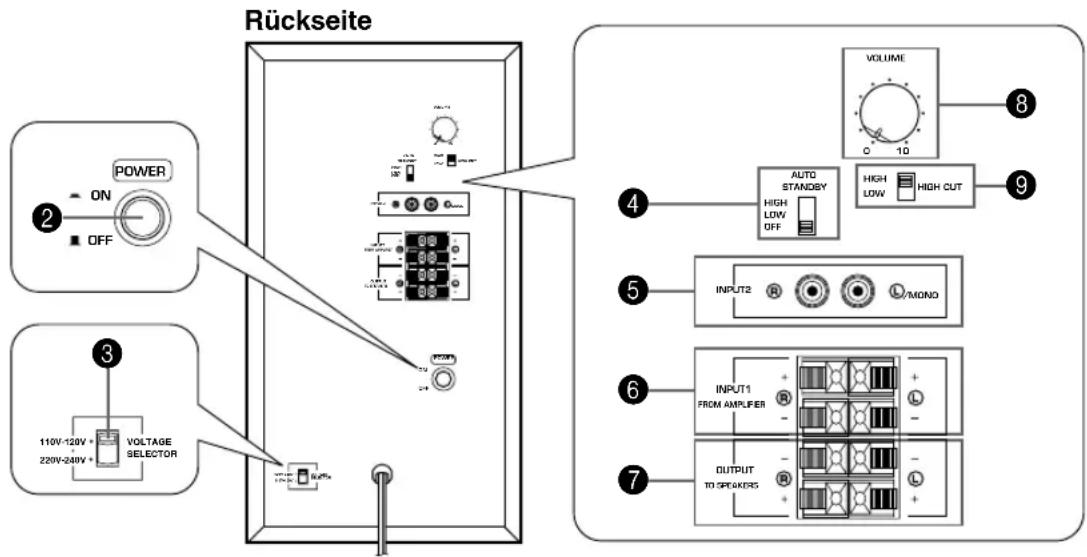

Rückseite POWER ON OFF 110V-120V + 220V-240V + VOLTAGE SELECTOR VOLUME O 10 HIGH LOW HIGH OUT OUTPUT TO SPEAKERS 4 AUTO STANDBY HIGH LOW OFF 5 INPUT2 R MOND 6 INPUT1 FROM AMPLIFER OUTPUT TO SPEAKERS 7 L L

1 Netzanzeige

Die Netzanzeige leuchtet in der Position "ON" des Netzschalters (POWER) (2) grün und erlischt in der Position "OFF".

* Betriebsbereitschaft

Wenn sich der Netzschalter (POWER) (2) in der Position "ON" und der Ein/Aus-Schalter (AUTO STANDBY) (4) in der Position "HIGH" oder "LOW" befindet, leuchtet diese Anzeige rot, wenn kein Signal empfangen wird.

2 POWER-Netzschalter

Drücken Sie zum Einschalten des Subwoofers den Schalter in die Position "ON", so dass die Netzanzeige (1) auf dem vorderen Bedienfeld grün leuchtet. Stellen Sie zum Ausschalten des Subwoofers den Schalter wieder in die Position "OFF".

3 Spannungswähler (VOLTAGE SELECTOR)

(Für chinesische, koreanische und allgemeine Modelle)

Falls der Schalter nicht richtig eingestellt ist, stellen Sie ihn auf die Netzspannung Ihres Landes ein (220 V-240 V oder 110 V-120 V). Wenden Sie sich bei Ungewißheiten an Ihren Händler. WARNUNG Zum Umschalten des Spannungsschalters muß de Subwoofer ausgeschaltet sein.

4 AUTO STANDBY (HIGH/LOW/OFF)-Schalter

Dieser Schalter befindet sich am Anfang in der Position OFF. Wenn Sie den Schalter in die Position HIGH oder

LOW stellen, arbeitet die automatische Stromein-/ausschalt-Funktion des Subwoofers wie auf Seite 9 beschrieben. Zum Ausschalten dieser Funktion können Sie den Schalter in die Position "OFF" stellen.

* Dieser Schalter darf nur umgeschaltet werden, wenn sich der Netzschalter (POWER) (2) in der Position "OFF" befindet.

5 INPUT2-Eingangsbuchsen

Zur Eingabe der Line-Signale vom Verstärker.

6 INPUT1-Eingangsbuchsen (FROM AMPLIFIER)

Zum Anschließen des Subwoofers an die Lautsprecherbuchsen des Verstärkers.

7 OUTPUT-Ausgangsbuchsen (TO SPEAKERS)

Zur Verbindung mit den Haupt-Lautsprechern. Signale von den Eingangsbuchsen INPUT1 (6) werden an diese Anschlüsse gesendet.

8 VOLUME-Lautstärkeregler

Stellen Sie mit diesem Regler die Lautstärke ein. Drehen Sie diesen Regler im Uhrzeigersinn, um den Lautstärkepegel zu erhöhen, und drehen Sie ihn entgegen dem Uhrzeigersinn, um die Lautstärke zu senken.

9 HIGH CUT (HIGH/LOW)-Schalter

Wählt den Ausschaltpunkt der Hochfrequenzen aus. Normalerweise ist er auf LOW gestellt, Sie können ihn aber bei Bedarf auf HIGH stellen. Siehe Seite 12 und 13.

Automatische Ein/Ausschaltfunktion

Falls die Tonquelle ausgeschaltet wird und für 7 bis 8 Minuten kein Toneingangssignal vorhanden ist, wird der Subwoofer automatisch in die Betriebsbereitschaft umgeschaltet. (Wenn der Subwoofer durch die Stromein-/ausschalt-Funktion in den Standby-Betrieb schaltet, leuchtet die Stromanzeige rot auf.)

Beim Einschalten einer Tonquelle wird der Subwoofer durch die Toneingangssignale automatisch eingeschaltet. Diese Funktion benötigt zum Abtasten einen bestimmten Pegel des Niederfrequenzeingangssignals. Normalerweise sollte der AUTO STANDBY-Schalter auf die Position LOW gestellt sein. Falls jedoch im Bereitschaftsmodus STANDBY die Stromversorgung nicht glatt eingeschaltet wird, diesen Schalter auf Position HIGH stellen. Beachten Sie, dass in der Position "HIGH" der Subwoofer durch einen geringen Signalpegel eingeschaltet wird, und andererseits der Subwoofer bei einem extrem geringen Pegel des Eingangssignals nicht in die Bereitschaft ausgeschaltet werden kann.

* Falls der Subwoofer durch Störgeräusche von anderen Geräten unerwartet eingeschaltet wird, müssen Sie den Ein-/Aus-Schalter (AUTO STANDBY) in die Position "OFF" stellen und den Netzschalter (POWER) dazu verwenden, zwischen der Position "ON" und "OFF" manuell umzuschalten.
* Diese Funktion erkennt die Komponenten mit Niederfrequenzpegel von unter 200 Hz des Toneingangssignals (z.B. die Explosionen in einem Action-Film, den Klang einer Bass-Gitarre oder einer Bass-Trommel usw.).
* Abhängig von den Störgeräuschen anderer Geräte kann es einige Minuten dauern, bis der Subwoofer in die Betriebsbereitschaft umgeschaltet wird.

Diese Funktion ist nur bei eingeschaltetem Subwoofer (bei gedrücktem POWER-Netzschalter) betriebsbereit.

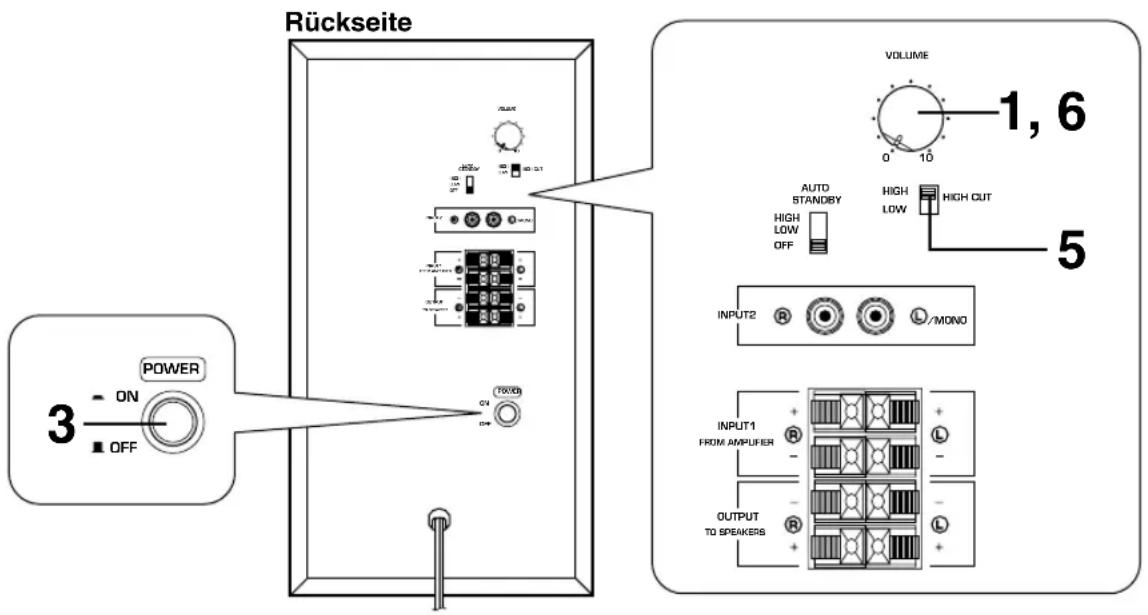

■ Einstellung des Subwoofers vor der Inbetriebnahme

Stellen Sie vor der Inbetriebnahme des Subwoofers die optimale Lautstärke und Balance zwischen dem Subwoofer und den Haupt-Lautsprechern ein, indem Sie wie nachfolgend beschrieben vorgehen.

Rückseite 3 POWER ON OFF VOLUME 1,6 0 10 AUTO STANDBY HIGH LOW OFF HIGH LOW HIGH CUT INPUT2 /MONO INPUT1 FROM AMPUER OUTPUT TO SPEAKERS

1 Stellen Sie den Lautstärkeregler (VOLUME) in die Minimalstellung (0).
2 Schalten Sie alle anderen Komponenten ein.
3 Drücken Sie POWER-Schalter in die Position ON.

* Die Netzanzeige auf dem vorderen Bedienfeld leuchtet in grün.

4 Spielen Sie eine Quelle ab, die Niederfrequenzkomponenten enthält, und stellen Sie den Lautstärkeregler des Verstärkers auf den gewünschten Hörpegel.
5 Der HIGH CUT-Schalter sollte auf die Position LOW oder HIGH gestellt sein.

Dieser Subwoofer ist so konstruiert, dass die optimale Balance zwischen dem Subwoofer und den Haupt-Lautsprechern erreicht wird, wenn dieser Schalter auf die Position LOW gestellt ist. Die Balance kann sich jedoch abhängig von der Raumgröße, der Entfernung vom Subwoofer zu den Haupt-Lautsprechern usw. verändern. Stellen Sie den Schalter bei Bedarf auf die Position HIGH.

6 Erhöhen Sie langsam den Tonpegel, um die Lautstärkebalance zwischen dem Subwoofer und den Haupt-Lautsprechern einzustellen.

Stellen Sie den Regler auf den Pegel, bei dem Sie ein wenig mehr Bass-Effekt erzielen als bei Nichtverwenden des Gerätes. Wenn der gewünschte Frequenzbereich nicht erreicht wird, stellen Sie den HIGH CUT-Schalter und den VOLUME-Regler erneut ein.

• Wenn einmal die Lautstärkebalance zwischen dem Subwoofer und den Haupt-Lautsprechern eingestellt ist, kann der Gesamtlautstärkepegel mit dem Lautstärkeregler des Verstärkers eingestellt werden. Falls Sie die Haupt-Lautsprecher (NX-230P) gegen andere Lautsprecher austauschen, müssen Sie diese Einstellung noch einmal vornehmen.
• Lesen Sie für die Einstellung des VOLUME Reglers und des HIGH CUT Schalters den unten stehenden Abschnitt "Frequenzeigenschaften".

■ Frequenzeigenschaften

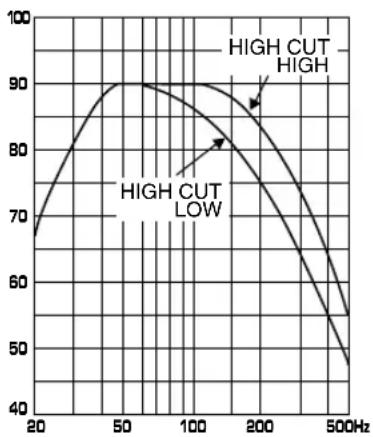

Abb. 1 zeigt die Frequenzeigenschaften des Subwoofers bei jeder Schalterstellung (HIGH/LOW) des HIGH CUT-Schalters.

Abb. 1

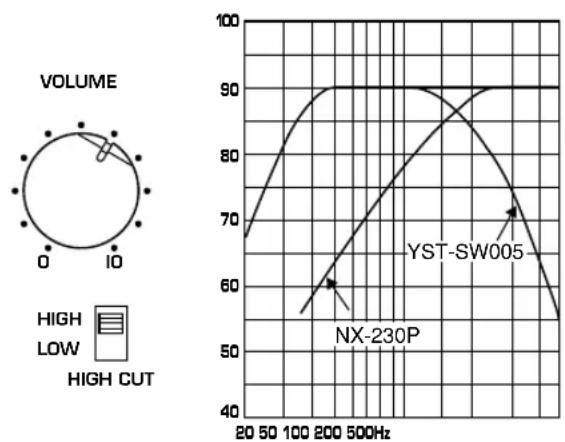

Abb. 2 zeigt den optimalen Lautstärkepegel an, wenn der HIGH CUT Schalter auf der HIGH-Position steht, und die Frequenzeigenschaften, wenn der Subwoofer mit dem NX-230P verwendet wird.

Abb. 2

ADVANCED YAMAHA ACTIVE SERVO TECHNOLOGY (für YST-SW005)

Die Theorie der Yamaha Active Servo Technology basiert auf zwei Grundfaktoren: dem Helmholtz-Resonator und der Negativimpedanzansteuerung. Active Servo Processing-Lautsprecher reproduzieren die Baßfrequenzen durch eine Baßöffnung in der Lautsprecherbox. Diese Öffnung übernimmt die Funktion eines Tieftonlautsprechers in herkömmlichen Lautsprechersystemen und wird an dessen Stelle verwendet. Laut der Helmholtztheorie können im Bereich der Resonanzfrequenz durch kleine Erregerschwingungen große Ausgangsamplituden erzeugt werden. Die Resonanzfrequenz der Box wird daher so dimensioniert, daß sie in dem Bereich liegt, wo der Wiedergabepegel des Tieftöners absinkt. Dadurch wird der lineare Wiedergabefrequenzbereich zu sehr tiefen Tönen erweitert. Um Resonanzüberhöhungen und unpräzise Baßwiedergabe zu vermeiden sind große Antriebs- und Rückstellkräfte der Lautsprechermembran nötig. Zur Lösung dieses Problems wurde von den YAMAHA-Konstrukteuren ein Verstärkerprinzip entwickelt, das folgende Theorie verwirklicht:

Wird der elektrische Widerstand der Schwingspule auf Null reduziert, käme es in Bezug auf die Signalspannung zu einer linearen Bewegung der Lautsprechermembran. Um diese Reduzierung zu erreichen wird ein spezieller Verstärker eingesetzt, dessen Ausgangsimpedanz genau

der der Box, jedoch mit umgekehrtem Vorzeichen entspricht.

Diese negative Ausgangsimpedanz ermöglicht die Erzeugung der nötigen Antriebskräfte wodurch hervorragende Tiefbaßwiedergabe und

Dämpfungseigenschaften erreicht werden. Durch die Verwendung eines Verstärkers mit Negativimpedanz-Ansteuerung und der Lautsprecherbox mit Helmholtz-Resonator kann dieses System deshalb einen extrem weiten Frequenzbereich mit erstaunlicher Klangqualität und reduziertem Verzerrungsgrad reproduzieren.

Die Kombination der oben beschriebenen Merkmale stellt die grundlegende Konfiguration der herkömmlichen Yamaha Active Servo Technology dar.

Unsere neue Active Servo Technology — Advanced Yamaha Active Servo Technology — wendet fortschrittliche Negativ-Impedanz-Wandler (ANIC) Schaltungen an, die es dem herkömmlichen Negativimpedanz-Wandler dynamische Variation erlauben, um einen optimalen Wert für Lautsprecherimpedanz-Variationen zu wählen. Mit den neuen ANIC-Schaltungen kann Advanced Yamaha Active Servo Technology stabilere Leistung und verbesserten Schalldruck im Vergleich mit herkömmlicher Yamaha Active Servo Technology erzeugen, wodurch eine natürliches und dynamische Tiefenwiedergabe erzielt wird.

Bei Funktionsstörungen dieses Gerätes wird auf die nachstehende Tabelle verwiesen. Falls die vorliegende Störung nicht aufgeführt ist, oder falls die Störung nicht behoben werden kann, lösen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren autorisierten YAMAHA-Händler oder an ein Kundendienstzentrum.

Störung	Ursache	Abhilfe
Keine Tonwiedergabe	Die Lautsprecherkabel sind nicht richtig angeschlossen.	Die Kabel richtig anschließen.
Zu geringer Tonwiedergabepegel	Die Lautsprecherkabel sind nicht richtig angeschlossen.	Die Kabel seitenrichtig und richtig gepolt anschließen.

für YST-SW005

Störung	Ursache	Abhilfe
Keine Stromversorgung bei eingeschaltetem Netzschalter (POWER).	Der Netzstecker ist nicht richtig angeschlossen.	Das Netzkabel richtig anschließen.
Keine Tonwiedergabe.	Der Lautstärkeregler (VOLUME) ist auf 0 gestellt.	Den Lautstärkeregler (VOLUME) nach rechts (im Uhrzeigersinn) drehen.
	Die Lautsprecherkabel sind nicht richtig angeschlossen.	Die Kabel richtig anschließen.
Zu geringer Tonwiedergabepegel.	Die Lautsprecherkabel sind nicht richtig angeschlossen.	Die Kabel seitenrichtig und richtig gepolt anschließen.
	Die wiedergegebene Tonquelle hat keine tiefen Bassfrequenzen.	Eine Tonquelle mit Bassfrequenzen wiedergeben.Der HIGH CUT-Schalter sollte auf die Position “HIGH” gestellt sein.
	Die Wiedergabe wird durch stehende Wellen beeinflusst.	Den Subwoofer anders positionieren oder die parallelen Wände durch Aufstellen von Bücherregalen usw. auflösen.
Der Subwoofer schaltet sich nicht automatisch ein.	Der Netzschalter (POWER) befindet sich in der Position OFF.	Der POWER-Schalter sollte auf die Position ON gestellt sein.
	Der Ein-/Aus-Schalter (AUTO STANDBY) befindet sich in der Position OFF.	Der AUTO STANDBY-Schalter sollte auf die Position “HIGH” oder “LOW” gestellt sein.
	Pegel des Eingangssignals ist zu niedrig.	Der AUTO STANDBY-Schalter sollte auf die Position “HIGH” gestellt sein.
Der Subwoofer schaltet sich nicht automatisch in den Standby-Betrieb.	Einwirkung von Störgeräuschen von externen Geräten.	Der Subwoofer weiter von der Störquelle entfernt aufstellen und/oder die Lautsprecherkabel anders verlegen.Oder stellen Sie den Ein-/Aus-Schalter (AUTO STANDBY) in die Position “OFF”.
	Der Ein-/Aus-Schalter (AUTO STANDBY) befindet sich in der Position OFF.	Der AUTO STANDBY-Schalter sollte auf die Position “HIGH” gestellt sein.
Der Subwoofer wird unerwartet in die Betriebsbereitschaft geschaltet.	Pegel des Eingangssignals ist zu niedrig.	Der AUTO STANDBY-Schalter sollte auf die Position “HIGH” gestellt sein.
Der Subwoofer wird unerwartet eingeschaltet.	Einwirkung von Störgeräuschen von externen Geräten.	Der Subwoofer weiter von der Störquelle entfernt aufstellen und/oder die Lautsprecherkabel anders verlegen.Oder stellen Sie den Ein-/Aus-Schalter (AUTO STANDBY) in die Position “OFF”.

■ NX-230P, NX-C230

Typ ...... Vollakustisches Aufhänge-Lautsprechersystem zur Verwendung, Magnetisch abgeschirmt

Treiber 5 cm Vollbereichs-Konus-Tieftöner x 2

Nennbelastbarkeit 30W

Maximale Belastbarkeit 100W

Impedanz 6Ω

Frequenzgang

100 Hz bis 30 kHz

75 Hz bis 30 kHz

Empfindlichkeit 86 dB/2,83V/m

Abmessungen (B x H x T)

....72 mm x 164 mm x 111 mm

300 mm x 72 mm x 110 mm

Gewicht

0,9 kg

1,1 kg

■ YST-SW005

Typ ...... Advanced Yamaha Active Servo Technology Magnetisch abgeschirmt

Treiber 16 cm Konus-Tieftöner

Verstärker-Ausgangsleistung

USA- und Kanada-Modell.... 55W/5Ω

Andere Modelle 50W/5Ω

Frequenzgang 30 Hz bis 200 Hz

Stromversorgung

USA- und Kanada-Modell...... Netzstrom 120V, 60 Hz

Großbritannien- und Europa-Modell

Netzstrom 230V, 50 Hz

Australien-Modell ..... Netzstrom 240V, 50 Hz

Chinesisches, koreanisches und allgemeines Modell

Netzstrom 110-120/220-240V, 50/60 Hz

Leistungsaufnahme 60W

(Im Bereitschaftsmodus: 0,8W)

Abmessungen (B x H x T)

200 mm × 365 mm × 375 mm

Gewicht 8,5 kg

* Bitte nehmen Sie zu Kenntnis, dass alle Spezifikationen ohne vorherige Ankündigung geändert werden können.
