BEDIENUNGSANLEITUNG XPL300 SAMSON

ACHTUNG: Um die Gefahr eines Brandes oder Stromschlags zu verringn, sollenn Sie dieses Gerät weder Regen noch Feuchtigkeit aussetzen. Um die Gefahr eines Stromschlags zu verringn, sollenn Sie weder Deckel noch Rückwand des Geräts entfern. Im Innern befinden sich keine Teile, die vom Anwender gewartet werden konnen. Überlassen Sie die Wartung qualifiertem Fachpersonal.Der Blitz mit Pfeilspitze im gleichseitigen Dreieck soll den Anwender vor nichtisolierter "gefährlicher Spannung" im Geräteinnern warnen. Diese Spannung kann so hoch sein, dass die Gefahr eines Stromschlags besteht. Das Ausrufezeichen im gleichseitigen Dreieck soll den Anwender auf wichtige Bedienungs- und Wartungsanleitungen aufmerksam machen, die im mitgelieferten Informationsmaterial;naher beschrieben werden. Wichtige Sicherheitsvorkehrungen

1. Lesen Sie alle Anleitungen, bevor Sie das Gerät in Betriebnehmen.
2. Bewahren Sie diese Anleitungen für den späteren Gebrauch gut auf.

3.itte treffen Sie alle beschriebenen Sicherheitsvorkehrungen.
4. Befolgen Sie die Anleitungen des Herstellers.
5. Benutzen Sie das Gerät nicht in der Nähe von Wasser oder Feuchtigkeit.
6. Verwenden Sie zur Reinigung des Geräts nur ein feuchtes Tuch
7. Blockieren Sie keine Belüftungsöffnungen. Nehmen Sie den Einbau des Geräts nur entsprechend den Anweisungen des Herstellers vor.

1. Bauen Sie das Gerät nicht in der Höhe von Wärmequellen wie Heizkörpern, Wärmeklappen, Öfen oder anderen Geräten (inklusive Verständern) ein, die Hitze erzeugen.
2. Setzen Sie die Sicherheitsfunktion des polarisierten oder geerdeten Steckers nicht außer Kraft. Ein polarisierter Stecker hat zwei flache, entsprechlich breite Pole. Ein geerdeter Stecker hat zwei flache Pole und einen dritten Erdungsstift. Der breitere Pol oder der dritte Stift dient ihrer Sicherheit. Wenn der vorhandene Stecker nicht in ihre Steckdose passst,leen Sie die veraltete Steckdose von einem Elektriker ersetzen.
3. Schützen Sie das Netzkabel dahingehend, dass niemand darüber laufen und es nicht geknkt werden kann. Achten Sie hierbei besonder auf Netzstecker, Mehrfachsteckdosen und den Kabelanschluss am Gerat.
4. Ziehen Sie den Netzstecker des Gerats bei Gewittern oder längeren Betriebspaussen aus der Steckdose.
5. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Eine Wartung ist notwendig, wenn das Gerät auf irgendene Weise, beispissweise am Kabel oder Netzstecker beschädigt wurde, oder wenn Flüssigkeiten oder Objekte in das Gerät gelangt sind, es Regen oder Feuchtigkeit ausgesetzt war, nicht mehr wie gewohnt betriebenen werden kann oder fallen gelassen wurde.

Produktmerkmale des Expedition Pro-Systems 30

Expedition Pro XPL100 32

Expedition Pro XPL200 34

Expedition pro XPL300 36

Anweisungen zur Positionierung und Montage 40

Zubehör für die Expedition Pro-Lautsprechersysteme 42

Technische Daten 58

ESPANOL

Introduccion. 43

Characteristica del systema 44

Expedition Pro XPL100 46

Expedition Pro XPL200 48

Expedition XPL300 50

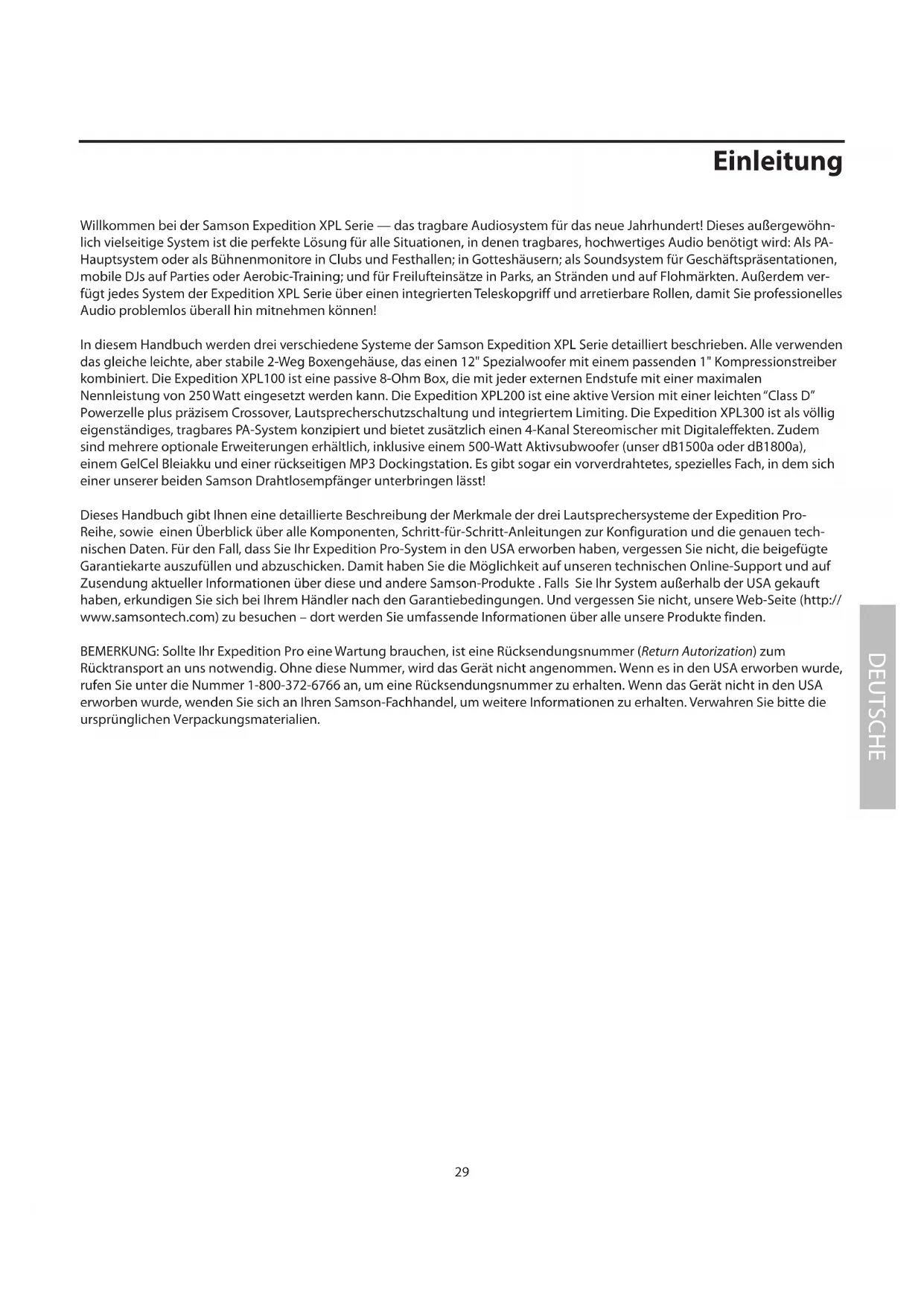

Willkommen bei der Samson Expedition XPL Serie — das tragbare Audiosystem für das neue Jahrhundert! Dieses außergewöhlich vielseitige System ist die perfekte Lösung für alle Situationen, in denen tragbares, hochwertiges Audio besteht wird: Als PA-Hauptsystem oder als Bühnenmonitore in Clubs und Festhallen; in Gotteshäusern; als Soundsystem für Geschäftspräsentationen, mobile DJs auf Parties oder Aerobic-Training; und für Freilufteinsätze in Parks, an Sträden und auf Flohmärkten. Außen dem verfügt jeder System der Expedition XPL Serie über einen integrierten Teleskopgriff und arretierbare Rollen, damit Sie professionelles Audio problemlos überall hin mitnahmen konnen!

In thise Handbuch werden drei verschiedene Systeme der Samson Expedition XPL Serie detailiert beschrieben. Alle verwenden das gleiche leichte, aber stabile 2-Weg Boxengehause, das einen 12^ Spezialwoofer mit einem passenden 1" Kompressionstreiber kombiniert. Die Expedition XPL100 ist eine passive 8-Ohm Box, die mit jeder externen Endstufe mit einer maximalen Nennleistung von 250 Watt eingesetzt werden kann. Die Expedition XPL200 ist eine aktive Version mit einer leichten "Class D" Powerzelle plus prazisem Crossover, Lautsprecherschutzschaltung und integriertem Limiting. Die Expedition XPL300 ist als vollig eigenständiges, tragbares PA-System konzipiert und bietet zusätzlich einen 4-Kanal Stereomischer mit Digitaleffekten. Zudem sind mehrere optionale Erweiterungen erhältlich, inklusive einem 500-Watt Aktivsubwoofer (unser dB1500a oder dB1800a), einem GelCel Bleiakku und einer ruckseitigen MP3 Dockingstation. Es gibt sogar ein vorverdrahtetes, spezielles Fach, in dem sich einer unserer beiden Samson Drahtlosempfänger unterbringen lasst!

Dieses Handbuch gibt Ohnen eine detailierte Beschreibung der Merkmale der drei Lautsprechersysteme der Expedition Pro-Reihe, sowie einen Überblick über alle Komponenten, Schritt-für-Schritt-Anleitungen zur Konfiguration und die genauen technischen Daten. Für den Fall, dass Sie Ihr Expedition Pro-System in den USA erworben haben, vergessen Sie nicht, die beigefügte Garantiekarte auszufüssen und abzuschicken. Damit haben Sie die Möglichkeit auf unseren technischen Online-Support und auf Zusammenhang aktueller Informationen über diese und andere Samson-Produkte. Falls Sie Ihr System außerhalb der USA gkauft haben, erkundigen Sie sich bei ihrem Handlner nach den Garantiebedingungen. Und vergessen Sie nicht, unsere Web-Seite (http://www.samsontech.com) zu besuchen - Dort werden Sie umfassende Informationen über alle unsere Produkte finden.

BEMERKUNG: Sollte Ihr Expedition Pro eine Wartung brauchen, ist eine Rücksendungsummer (Return Autorization) zum Rücktransport an uns notwendig. Ohne diese Nummer, wird das Gerät nicht angenommen. Wenn es in den USA erworben wurde, rufen Sie unter die Nummer 1-800-372-6766 an, um eine Rücksendungsummer zu erhalten. Wenn das Gerät nicht in den USA erworben wurde, wenden Sie sich an ihren Samson-Fachhandel, um weitere Informationen zu erhalten. Verwahren Sieitte die ursprünglichen Verpackungsmaterialien.

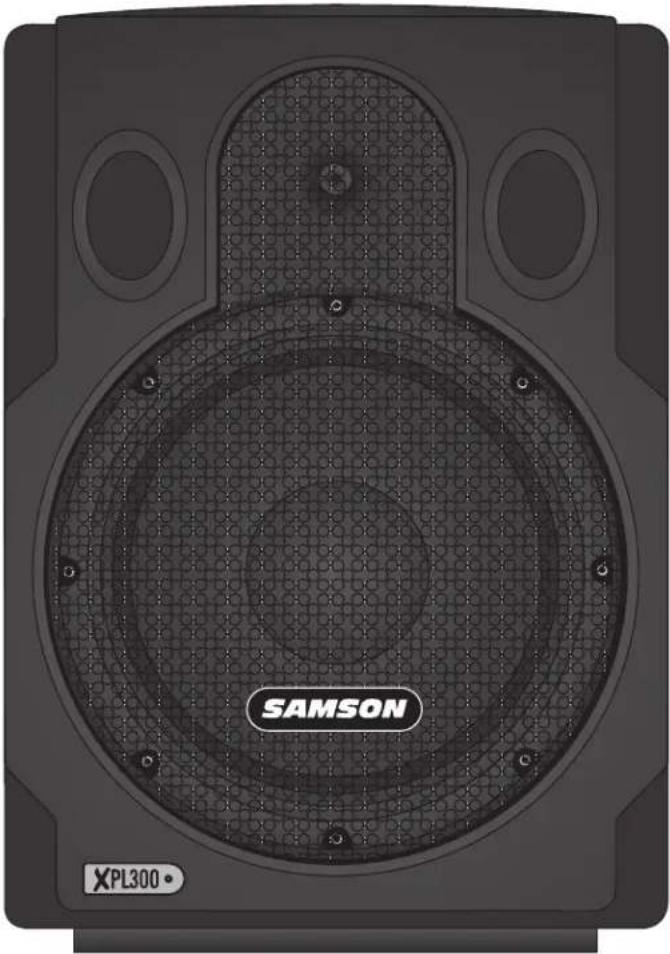

Produktmerkmale des Expedition Pro-Systems

Die Samson-Expedition Pro-Lautsprechersysteme sind auf dem neuesten Stand der Technik. So verleihen sie professionellen Audio-Produkten eine noch nicht dagewesene Modularity und Mobilität. Hier die wesentlichen Merkmale:

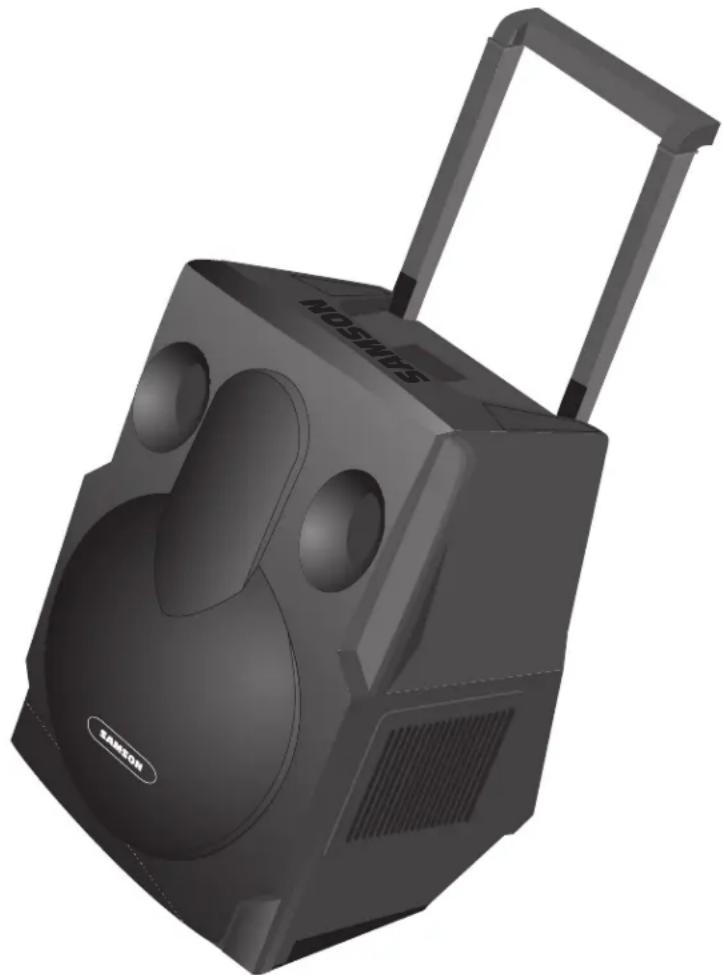

• Ein eingebauter Teleskopgriff und Laufrollen erleichtern enorm den Transport.
• Alle Expedition Pro-Lautsprecher sind kompakt und in Leichtbauweise, gleichzeitig aber extrem haltbar und "straßeuglich". Gefertigt aus Polypropylen-Spritzguss besitzen sie eine solide Innenkonstruktion zur zusätzlichen Stabilisierung der ca. 1,25cm dicken Seitenwände, was ihren die nötige Solidität und Steigkeit verleiht, um an den Ausgängen geringsten Verlust zu gewährleisten.
  Die Bass-Sektion umfasst einen 12" Spezialbasstreiber mit einer 2.5" Kapton Former Schwingspule und einem 50 Unzen Bariumferrit-Magneten für eine prazise und super-kompakte Bassansprache.
• Eine Höhensektion, die ein klares, weiches Top End liefert - dank einem 1" Kompressionstreiber mit Titan-Spezialmembran und einem Phasing Plug für linearen Frequenzgang und einem elliptischen Wave Guide-Horn, das nahezu alle Schalldiffractionen verringgert
• Eine Kippstellung, die die Nutzung der Expedition Pro als Fußmonitore auf der Bühne erlaubt.

• Das für 1-3/8"-Stative geeignete Gehäuse sowie passende Verankerungspunkte erlauben die Installation der Expedition Pro auf Stativ bzw. "hängend" mittels Standard-PA-Zubehör.

• Der XPL100 ist ein passiver Lautsprecher, der an beliebigen Verstärkern bis zu 250 Watt an 8 Ohm betrieben werden kann. Er braucht keinen Netzanschluss und stellt je zwei Speakon- und Klinken-Buchsen zu Verfügung, womit bei Bedarf mehrere XPL100 kaskadiert werden können.

• Das XPL200 enthalt eine leichte 250 Watt "Class D" Endstufe und ein komplexes Crossover. Duale symmetrisierte XLR-Verbinder erhöglich die Kaskadierung mehrerer Expedition Pro-Systeme, und ein Limiter sichert auch dann einen klaren Ton, wenn Sie den XPL200 an seinen Leistungsgrenzen betreiben. Außen dem gibt es noch eine dreistufige Lautsprecher-Schutzschaltung, die Relais-gesteuertes Ein- und Ausschalten einschiedt.
• Der XPL300 beinhaltet alle Produktmerkmale des XPL200 und dazu einen einfach zu bedieren den 4-Kanal-Stereo-Mischer, der zwei Mono- und einen Stereo-Mik/Line-Kanal mit dualen XLR- und Klinken-Buchsen zu Verfugung stellt. Ferner gibt es noch getrennte duale Cinch-Ausgänge zum Anschluss eines externen Kassettenrekorders oder CD-Players. jeder Mischerkanal ist ausgestattet mit einem 2-Band-EQ und unabhängigem Pegelregler sowie einem integrierten digitalen Multieffektprozessor mit zehn verschiedene Reverb, Delay- und Chorus-Presents. Über die symmetrischen linken und rechten XLR-Ausgänge halten sich mehrere Expedition-Boxen (mit einem Mono/Stereo-Schalter zur Wahl der Betriebsart) miteinander verketten. Über die VU-Anzeige

Produktmerkmale des Expedition Pro-Systems

konnen Sie die Ausgangspegel ständig überwachen. Die symmetrischen XLR-Links

und - Rechts-Ausgänge erfolgslich die Kaskadierung mehrerer Expedition Pro-Lautsprechersysteme (mit Mono/ Stereo-Schalter), und eine VU-Anzeige versetzt Sie in die Lage, den momentanen Ausgangspiegel zu kontrollieren. Der XPL200 und der XPL300 beinhalten auch eine Ladeanzeige, die beim Betrieb mit dem optionalen Akku-Set RB2030 zum Einsatz kommt (siehe unter).

• Der XPL200 und der XPL300 stellen auf ihrer Oberseite ein anschlussbereites Fach bereit, in dem die diversen kabellosen Systeme von Samson - durch ihre hervorragende Leistung schon auf Bühnen überall auf der Welt bewährt - untergebracht werden. Unter den entsprechzen Empfängern haben Sie die Wahl zwischen den UM1- oder M32-UHF-Modelen oder dem VHF-Modell VM1.
• Ein breites Spektrum an Sonderzubehr: die MP1020 Montagehalterung, mit der sich alle Expedition Pro-Gehäuse an der Decke befestigen halten; die RB 2030 Akku-Cartridge, die das XPL200 oder XPL300 über ihre beiden GelCel Bleisäurebatterien mit maximal zwei Stunden Energie versorgt, sowie die TS50 und TS100 Boxenständner für tragbare Setups.
  Die db1500a und dB1800a sind Aktivsubwoofer, die eine massive 500-Watt Endstufe mit hoch belastbaren 15^ und 18^ Basstreibern kombinieren. Die ideale Ergänzung für alle Boxen der Expedition XPL Serie oder andere Boxensysteme, wenn ein tiefes und mächtiges Low End bestehtigt wird. Über das integrierte elektronische Stereo-Crossover konnen die dB1500a und

db1800a entweder in Mono oder als gemeinsamer Subwoofer in einem Stereosystem betrieben werden. Die Boxen sind mit Vollstahl-Schutzgittern und versteiften Ecken sowie einer integrierten Ständerhalterung ausgestattet.

Expedition Pro XPL100

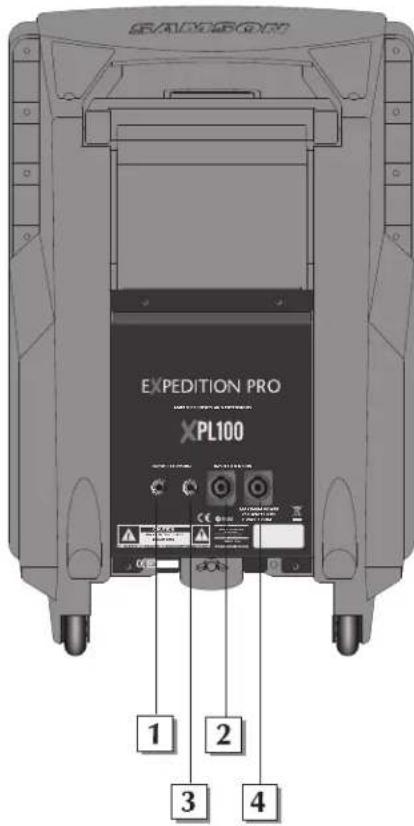

Uberblick

1: Klinken-Eingang - Benutzen Sie diese Standard-Klinken-Buchse zum Anschluss eines Signals von einem Veränder (bis 250 Watt an 8 Ohm).
2: SpeakonTM-Eingang - Sie können alternative diesen Speakon"-Anschluss zur Verbindung des XPL100 mit einem Veränder verwenden (bis 250 Watt an 8 Ohm)
3: Zusatz-Klinken-Buchse - Einen Standard-Klinken-Verbinder benutzen, um einen XPL100 mit einem anderen zu verketten. Siehe Anschluss-Schemata unter.
4: Zusatz-SpeakonTM-Buchse - Alternativ kann man diesen Speakon"-Anschluss zur Verkettung zweier XPL100 verwenden. Siehe Anschluss-Schemata unter.

Verkabelung per Speakon™-Buchsen

NOT CONNECTED

Verbindung der XPL100

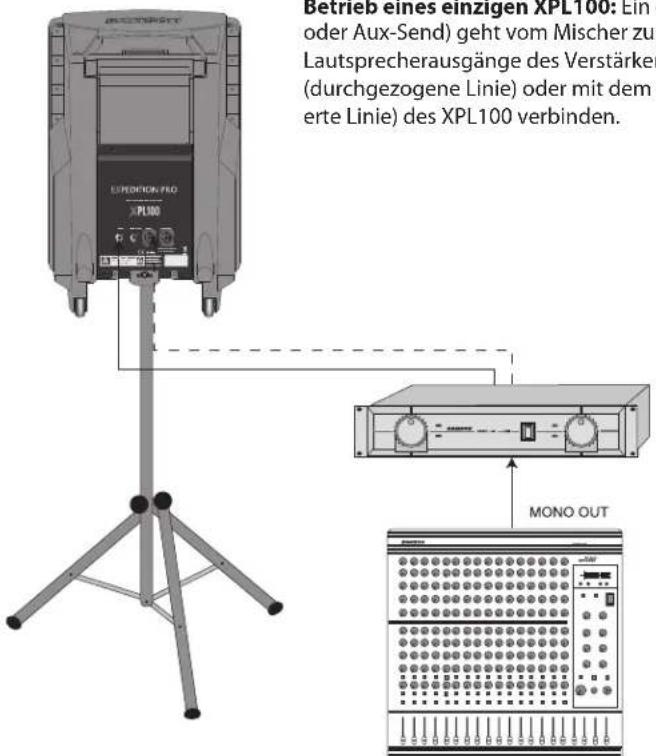

Betrieb eines einzigen XPL100: Ein einzelnes Mono-Signal (Bus oder Aux-Send) Goes vom Mischer zum Veränder. Dann einen der Laufsprecherausgabe des Veränderers mit dem Klinken-Eingang (durchgezogene Linie) oder mit dem SpeakonTM-Eingang (punktierte Linie) des XPL100 verbinden.

Expedition Pro XPL100

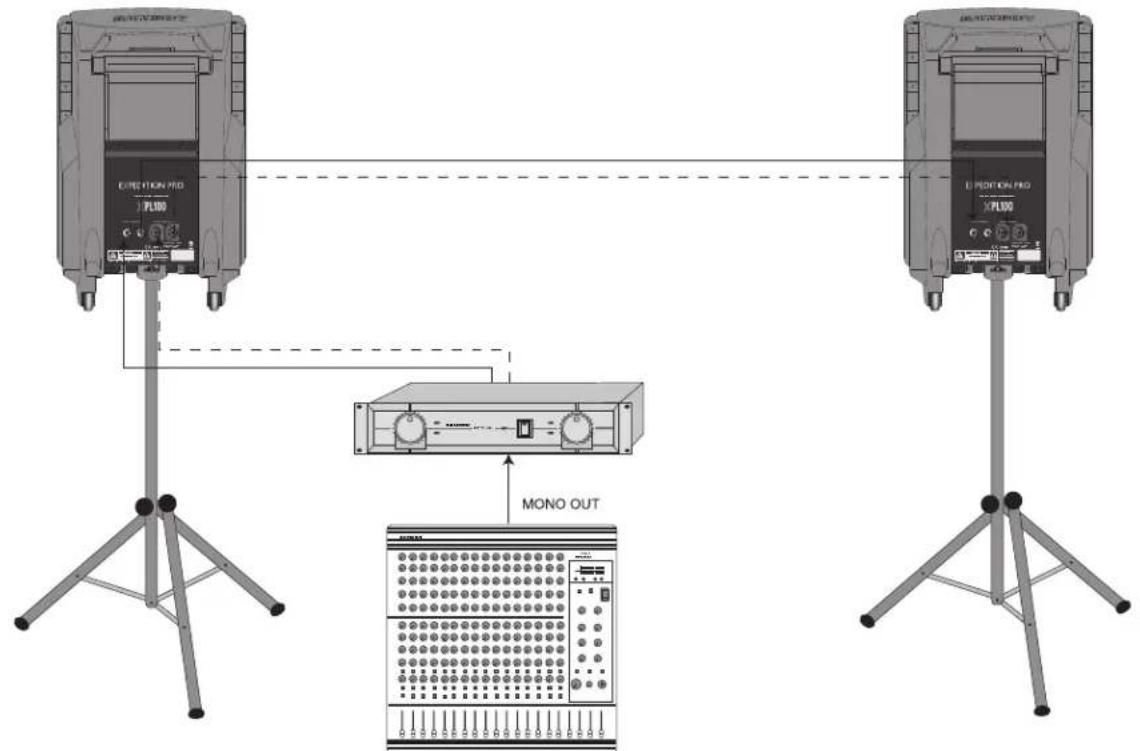

Mono-Betrieb zweier XPL100: Ein einzelnes Mono-Signal (Bus oder Aux-Send) Goes vom Mischer zum Verträger. Dann einen der Laufsprecherausgänge des Verträgers mit dem Klinken-Eingang (durchgezogene Linie) oder mit dem Speakon™-Eingang (punktierte Linie) des XPL100 verbinden. Sodann die Zusatz-Klinken-Buchse an den Klinken-Eingang (durchgezogene Linie) des zweiten XPL100 oder die Zusammen-Speakon™-Buchse an den Speakon™-Eingang des zweiten XPL100 (punktierte Linie) anschließen.

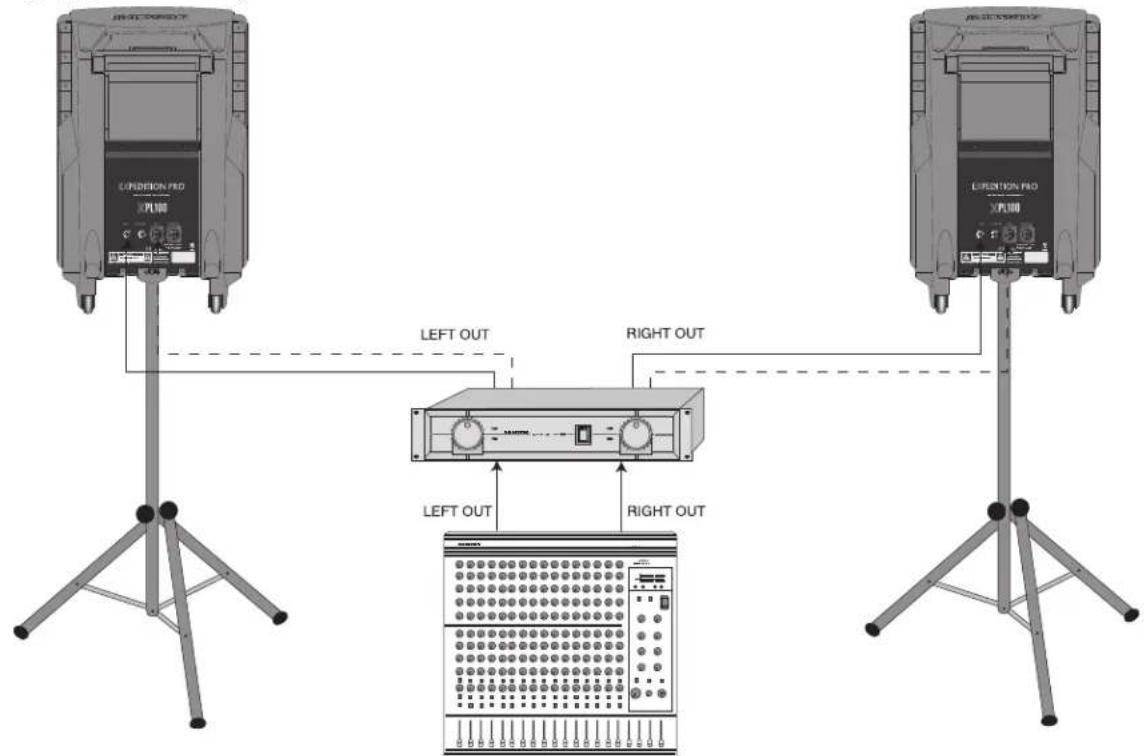

Stereo-Betrieb zweier XPL100: Ein Stereo-Signal (Bus oder Aux-Send) Goes vom Mischer zum Veränder. Der linke Laufsprecherausgang des Veränderkurs wird an einen XPL100 (an den Klinken-Eingang [durchgezogene Linie] oder an den Speakon™-Eingang [punktierte Linie]) angeschlossen, der rechte an den anderen XPL100 (von Neuem entweder an den Klinken-Eingang Eingang [durchgezogene Linie] oder an den Speakon™-Eingang [punktierte Linie]).

Expedition Pro XPL200

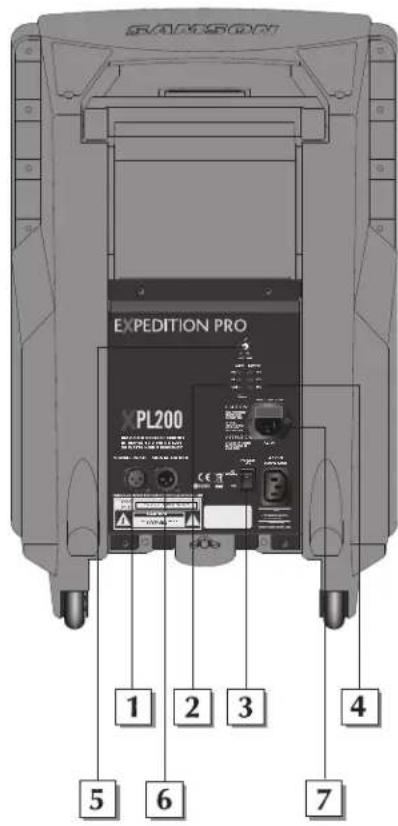

Überblick

1: Eingang - Diesen symmetrisierten XLR-Anschluss für die Einspeisung von Line-Pegel-Signalen in den XPL200 benutzten.
2: VU-Anzeige: Dies ist die dreistufige Ausgangspiegel-Anzeige des XPL200. Für optimalen Rauschabstand den Volume-Regler (6) so einstellen, dass das Audiosignal um 0 VU bleibt und das rote -3-dB-Segment nur gelegentlich aufflackert.
3: Netzschalter - Erlaubt das Ein- oder Ausschalten des XPL200.
4: Ladeanzeige - Bei Verwendung des optionalen RB2030-Akku-Sets kann man dessen Restkapazität hier ablesen, sowohl bei Benutzung des XPL200 (Verbrauch) oder wenn er ausgeschaltet ist (Laden).
5: Volume-Regler - Bestimmt die Lautstärke der eingebauten Veränder des XPL200.
6: Ausgang - Dieser symmetrische XLR-Anschluss trag das Line-Pegel-Ausgangssignal des XPL200. Wird verwendet, um ein Signal an einen zweiten, kaskadierten XPL200 anzuschlieben (siehe Anschluss-Schemata auf der folgenden Seite), oder einen optionalen DB1500-Subwoofer.
7:Netzanschluss-Hier das mitgelieferte 3-Pin-IEC-Netzkabel anschlieben.

Anschluss des XPL200

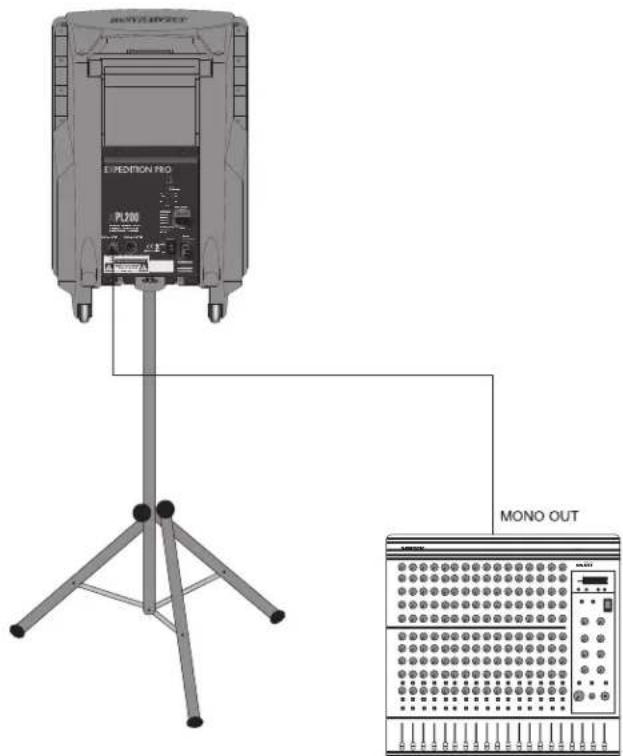

Betrieb eines XPL200: Ein einzelnes Mono-Signal (Bus oder Aux-Send) Goes vom Mischer zum XLR-Eingang des XPL200.

Expedition Pro XPL200

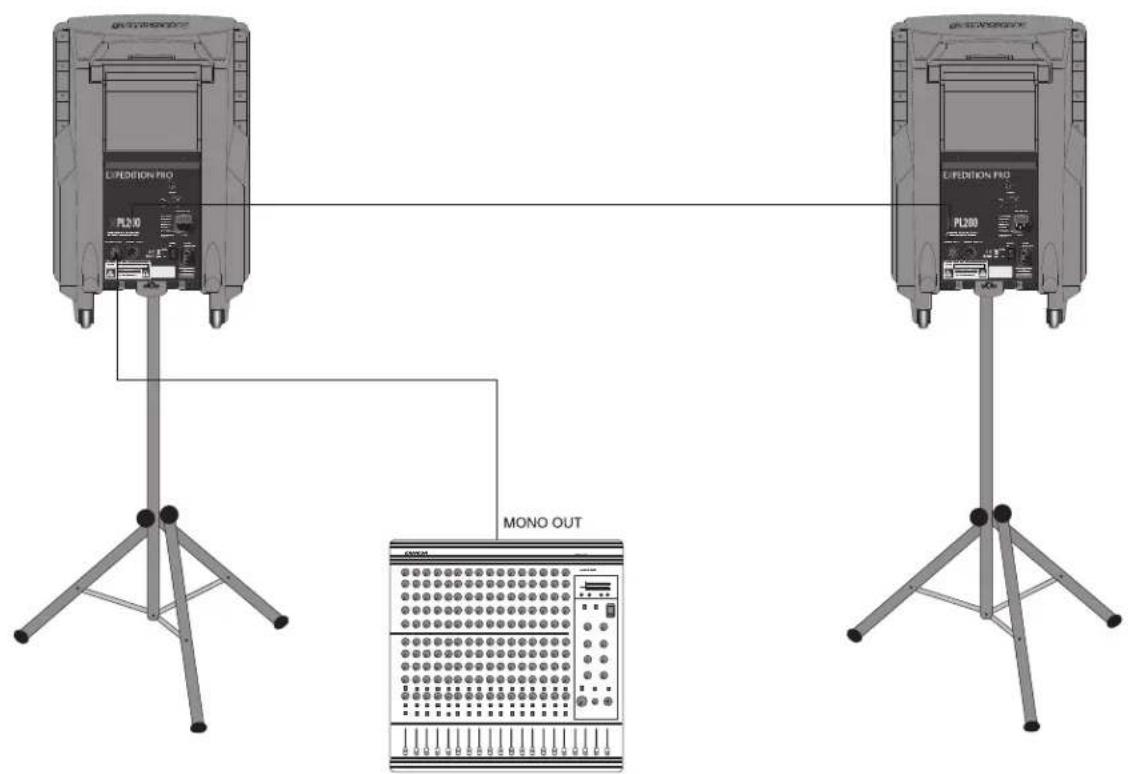

Mono-Betrieb zweier XPL200: Ein einzelnes Mono-Signal (Bus oder Aux-Send) Goes vom Mischer zum XLR-Eingang des XPL200.
Dann den XLR-Ausgang des ersten XPL200 an den XLR-Eingang des zweiten XPL200 anschließen.

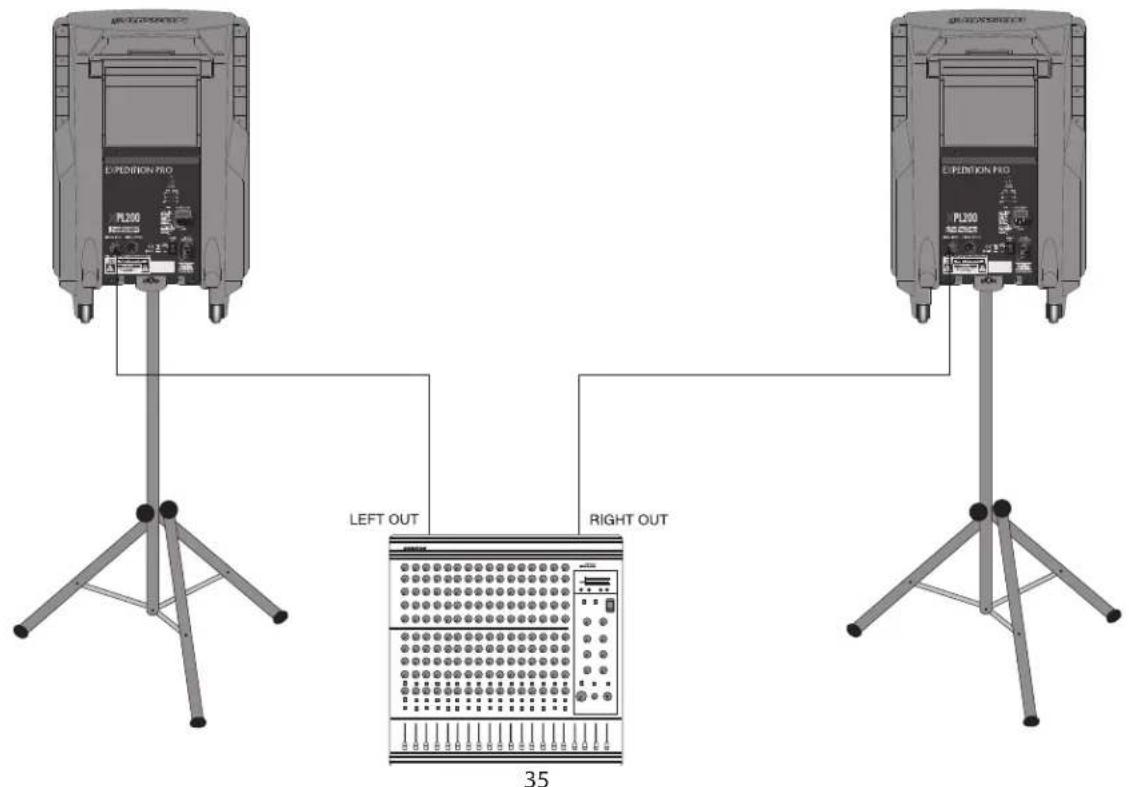

Stereo-Betrieb zweier XPL200: Den linken Kanal eines Stereo-Signals (Bus oder Aux-Send), das vom Mischer kommt, mit dem XLR-Eingang des einen XPL200, dann das Signal des rechten Kanals mit dem XLR-Eingang des anderen XPL200 verbinden.

Expedition pro XPL300

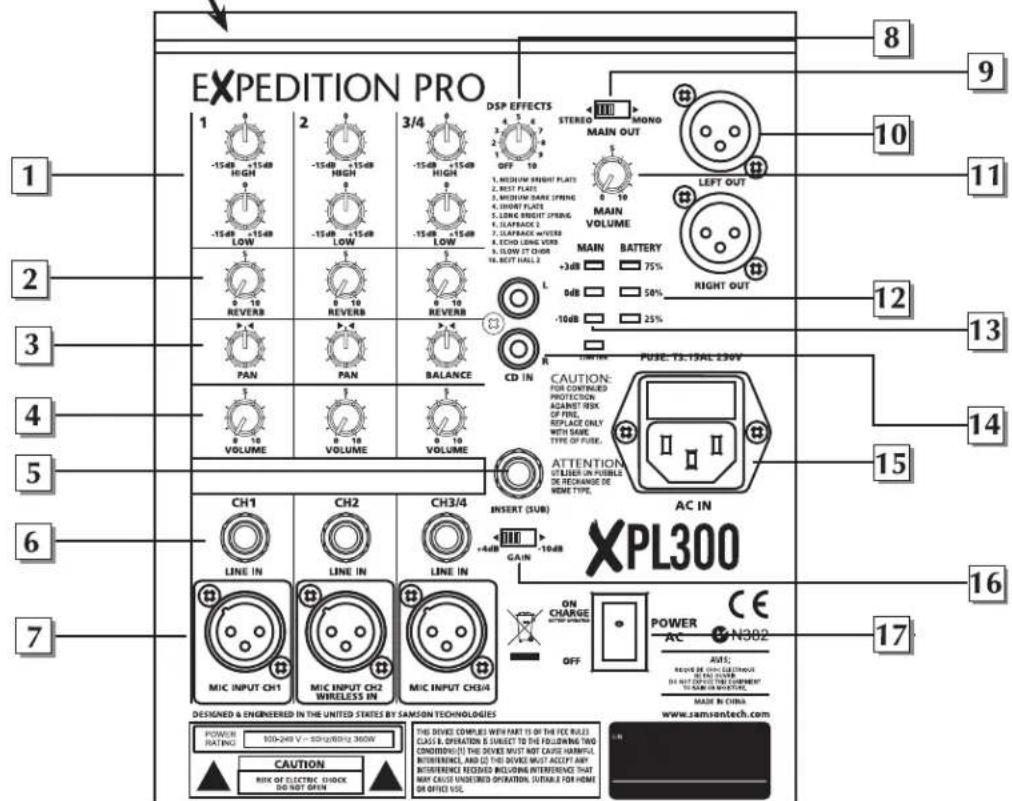

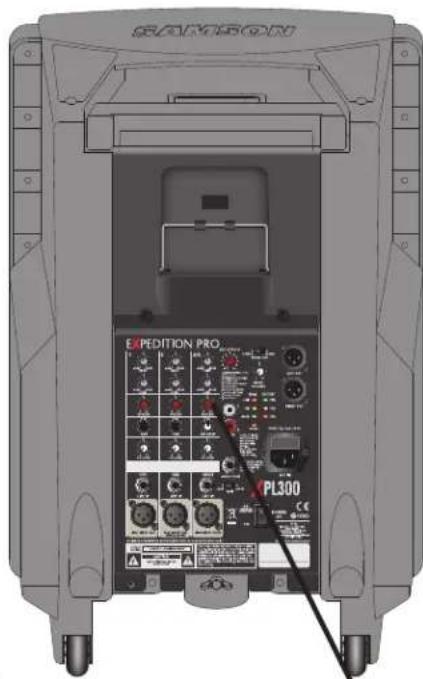

Überblick

1: Equalizer - These beiden Regler erlauben Ohnen Klangbeeinflussung durch Anhebung oder Absenkung der Basse (bei 100 Hz) beziehungsweise der Höhen (bei 10 kHz) um bis zu 15 dB. In der Mittelstellung der Regler findet keine Klangveränderungstatt (d. h. neutrale Tonwiedergabe). Im Uhrzeigersinn gedrecht, verstarkt der entsprechende Regler die Basse bzw. Höhen, entgegen dem Uhrzeigersinn werden diese jeweils abgesenkt.
2: Reverb-Send – Diese Regler bestimmen die Anteil des Signals, das zum internen DSP-Effekt-Prozessor abgeht. Nach rechts drehen (von 0 zu 10) erhöht den Signalanteil. Um den Effekt zu horen, muss eines der zehn Presets mit dem DSP Effects-Regler gewählt sein (siehe 10 auf der nachsten Seite). Nicht zu hoch einstellen, sonst erhalten man Verzerrungen.
3: Panorama/Balance-Regler - In den Kanalen 1 und 2 dient dieser Regler der Panorama-Steuierung und erlaubt die Plazierung des Signals im Links-Rechts-StereoFeld unter Beibehaltung des Gesamt-Signalpegels. In Mittelstellung Goes das Signal zugeleichen Teilen zum linken und rechten Ausgang. Um das Signal ausschließlich nach links oder nach rechts zu senden, stellen Sie den Regler entsprechend ganz nach links oder rechts.

Im Kanal 3/4 (Stereo-Kanal) fungiert dieser Regler als Balance-Steuerung und erlaubt die Einstellung des Pegelverhältnisses zwischen beiden Eingangssignalen. In Mittelstellung haben keine Signale die gleiche Stärke. Nach links gedreht horen Sie mehr vom linken Eingangssignal, nach rechts gedreht horen sie dementsprechend mehr vom rechten Eingangssignal.

4: Kanal-Volume - Diese Regler bestimmten den jeweiligen Kanalpegel. Im Stereo-Kanal (3/4) steuern sie gleichzeitig die Pegel beider Eingänge (das Verhältnis beider Pegel kann mit dem Balance-Regler eingestellt werden, wie unter 3. oben bes

Expedition Pro XPL300

chrieben). In der Praxis erlauben diese Kanal-Volume-Regler, die Abmischung der Signale vorzunehmen, die von den verschiedene Mischer-Eingangen des XPL300 kommt.
5: Insert (sub) - Über diese 1/4" Buchse setzen sich Line-Pegel-Signale direkt vor den XPL300 Endstufen einspeisen. Die Signale werden normalerweise von einem optionalen dB1500a oder dB1800 Subwoofer zurückgeführt.
6: Line-Eingänge – Diese Klinken-Buchsen davon der Verbindung von Line-Pegel-Quellen mit dem XPL300. Kanäle 1 und 2 sind Mono-Klinken-Anschlüsse; Kanal 3/4 benutzte eine Stereo-Klinken-Buchse (TRS) (Spitze: linker Kanal, Ring: rechtter Kanal). Stereo-Quellen sollenn immer mit dem Stereo-Kanal (3/4) verbunden werden. Im Falle des Anschlusses eines Funkempfängers an den XPL300 via dessen interner Anschlüsse (siehe Seite 42 in dieser Handbuch) liegt dessen Output an Kanal 2 an, der auch noch ein zweites Line-Singalträgt, das von Line-Quellen über den entsprachenden Line-Eingang kommt, genauso wie ein Mikro-Signal, das über den entsprachenden Mikrofon-Eingang kommt. Wenn ein optionaler MP3 Player installiert ist, wird sein Ausgangssignal über die Kanäle 3/4 geleitet, die zusätzlich noch zwei weitere Line-Pegel-Quellen (eine Quelle am Line-Eingang und eine zweite an den CD-Eingangen [siehe 15 auf der folgenden Seite]) sowie das Signal eines an den Mic-Eingang angeschlossenen Mikrofons verarbeiteten können.
7: Mikrofon-Eingänge - Diese XLR-Buchsen dieren dem Anschlus von Mikrofonen an die internen Mikrofonvorsteller des XPL300. jeder Kanal kann sowohl eine als auch mehrere Line-Pegel-Quellen (siehe 6. oben) darstellen wie auch eine Mik-Quelle.
8: DSP-Effekt-Regler - Damit wahlen Sie eines von zehn Reverb Presets (Medium Bright Plate, Best Plate, Medium Dark Plate, Short Plate, Long Bright Spring, Slapback 2, Slapback w/Verb, Slow St Chor oder Best Hall). Um überhaupt keinen Reverb zu betrinnen, stellen Sie den Schalter in die Stellung "Off".
9; Mono/Stereo - Beim Betrieb nur eines XPL300 stellen Sie diesen Schalter auf "Mono", damit der Veränder des XPL300 die Signale der Sektionen für den linken als auch für den rechten Ausgang erhalten. Bei Verwendung mehrerer Expedition ProLautsprecher den Schalter auf "Stereo" stellen; der XPL300 gibt dann nur das Signal des linken Kanals wieder (d. h. die auf der linken Seite des Mischers abgenommenen Signale), und der rechte Ausgang kann dazu genutzt werden, ein Signal vom rechten Kanal (d. h. das auf der rechten Seite des Mischers abgenommene Signal) an einen zweiten Lautsprecher zu senden. Siehe Anschluss-Schemata auf den Seiten 38 - 39 für mehr Details.
10: Ausgänge - Die zwei XLR-Buchsen tragen das Line-Pegel-Ausgangssignal vom XPL300. Sie dienen zur Weiterleitung des Signals an einen zweiten XPL300 (oder XPL200) zur Verkettung (siehe Anschluss-Schemata auf der folgenden Seite) oder an den optionalen DB1500-Subwoofer. Das Output-Signal an diesen Ausgängen ist abhängig von der Stellung des Stereo/ Mono-Schalters (9. offen). Im Stereo-Modus, liefert die linke XLR-Verbindung nur das linke Signal, genauso wie die rechte XLR-Verbindung nur das rechte; im Mono-Modus liegt sowohl am linken als auch am rechten Anschluss das gleiche Mono-Signal an, das der Summe beider Ausgänge entspricht. Siehe Anschluss-Schemata auf den Seiten 38 - 39 für mehr Information.
11: Main-Volume-Regler - Dieser bestimmt den endgültigen Ausgangs-Signalpegel - vergleichbar einem "Master Fader". Hier gehen die Signale aller vier Kanäle durch, bevor sie direkt danach zu den internen Verständern sowie zu den linken und rechten Ausgangen gesendet werden (siehe 10. oben).
12: Ladestatus - Bei Verwendung des optionalen RB2040-Akku-Sets (siehe Seite x für weitere Informationen) kann man hier die Restkapazität des Akkus ablesen, sowohl wenn der Veränderer aus ist (Aufladen) oder an (Verbrauch). Siehe 20 auf der folgenden Seite.
13: Ausgangspiegel-Anzeige - Dies ist die dreistufige Ausgangspiegelanzeige des XPL300. Für optimalen Rauschabstand Kanalund Main-Volume-Regler so einstellen, dass das Ausgangssignal um 0 VU herum liegt und das rote +3 -dB-Segment nur gelegentlich aufleuchtet.
14: CD-Eingänge - Verbinden sie die Ausgänge eines CD- oder Kassettenrekorders mit diesen beiden Cinch-Buchsen. Die hier empfangenen Signale werden in den Stereo-Kanal (3/4) eingespeist. Wenn ein optionaler MP3 Player installiert ist, wird dessen Ausgabe auch in die Kanäle 3/4 eingespeist - zusätzlich zu dem über den 1 / 4'' TRS Line-Eingang eingehenden Line-Pegel-Signal (siehe 6 auf der vorherigen Seite) und dem über den Mic-Eingang eingehenden Mikrofonsignal (siehe 7 auf der vorherigen Seite).
15: Netzanschluss - Hier das mitgelieferte 3-Pin-IEC-Netzkabel anschlieben.
16: Nominalpegel - Dieser Wahlschalter erlaubt die Festsetzung des Nominalpegels des Stereo-Line-Eingangs von Kanal 3/4 (siehe 6. auf der vorhergehenden Seite) auf +4 (professionell) oder -10 (Amateurbereich).
17: Netzschalter - Dies ist der Ein/Aus-Schalter des XPL300. Wenn das optionale RB2030-Akku-Set installiert ist,alandt sich der Akku auf, sobald der XPL300 ausgeschaltet wird.

Expedition Pro XPL300

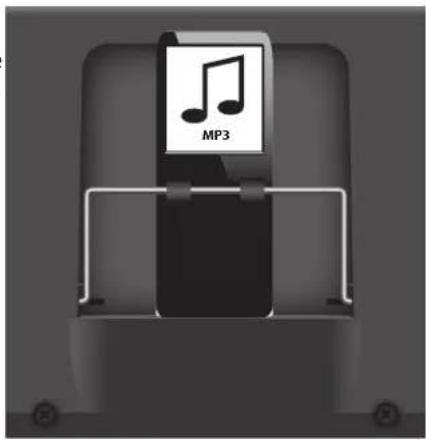

Dockingstation einsetzen

Das XPL300 verfügbar über eine integrierte MP3 Dockingstation, die exakt in ein spezielles Fach über dem XPL300 Mischer passt, damit Sie einen MP3 Player installieren und Background-Music für Versammlungen oder Darbietungen abspielen können. Die Dockingstation des XPL300 ist mit den meisten entwickelten MP3 Players mit unterseitigem 30-Pol Anschluss kompatibel. Gehen Sie beim Installieren des MP3 Players wie folgt vor:

• Wenn Ihr MP3 Player mit einem Dock-Adapter ausgerüstet ist, fügen Sie in die XPL300 Dockingstation ein.
• Ziehen Sie die federbestücke Halteklammer nach vorne und schiben Sie ihren MP3 Player an seinen Platz. Achten Sie auf die korrekte Verbindung des 30-Pol Anschlusses.
• Besonders flache MP3 Player sollen den Sie wieder herausnehmer und zuvor den mitgelieferten dicken EVA-Schaumstoff installmenten.
• Ziehen Sie dann die federbestücke Halteklammer nach vorne, um den MP3 Player wieder zu installieren.
• Senken Sie die federbestückte Halteklammer langsam ab, damit der MP3 Player fest sitzt.

Anschluss des XPL300

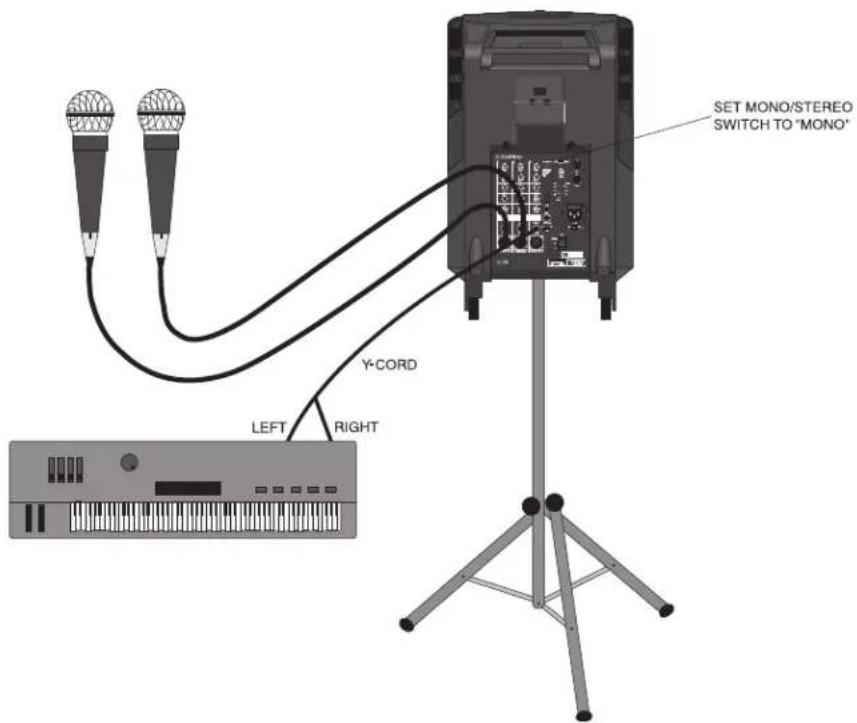

Betrieb eines einzigen XPL300: Bei dieser Beisiel werden die Mikrofone an die XLR-Mik-Eingänge von Kanal 1 und 2 angeschlüssen, etwa wie ein Stereo-Keyboard an die Stereo-Klinken-Buchse von Kanal 3/4 (mittels Y-Kabel, Spitzeträgt das linke Ring das rechte Signal). WICHTIGER HINWEIS: Beim Betrieb nur eines XPL300 dessen Mono/Stereo-Schalter immer auf "Mono" stellen.

Expedition Pro XPL300

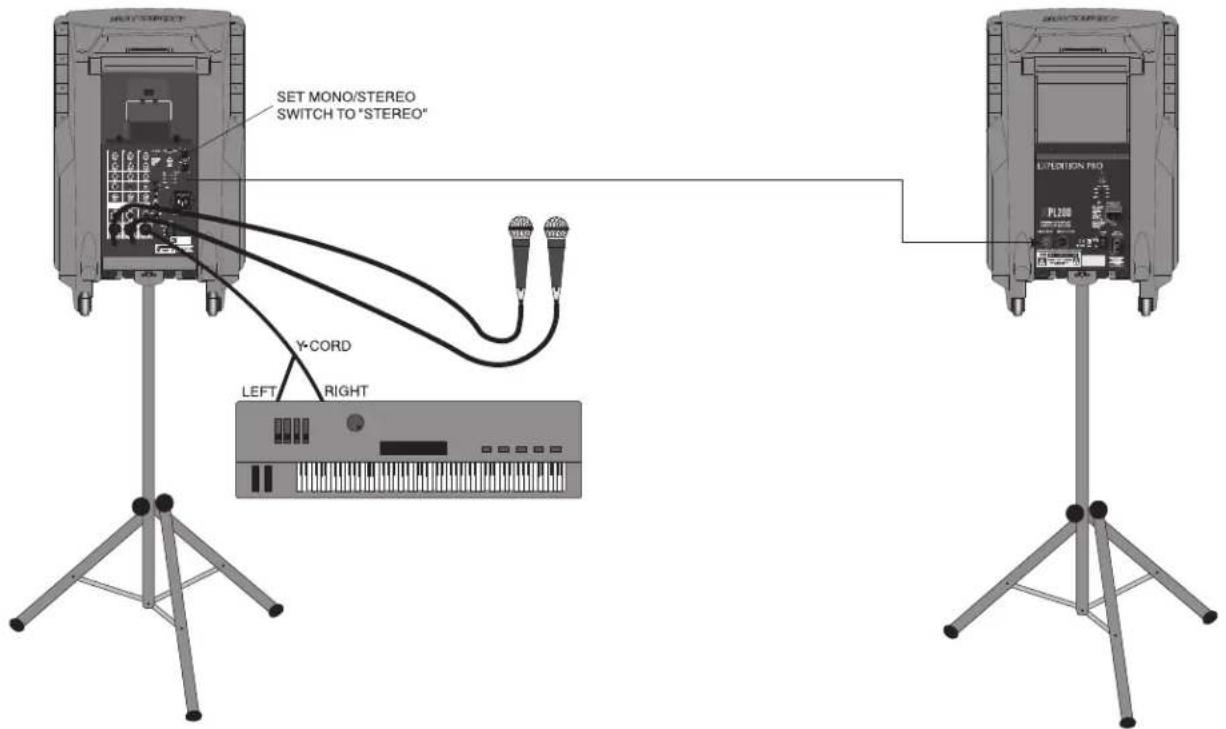

Stereo-Betrieb eines XPL300 und XPL200: Bei dieser Anschlussbeispie der Mikrofone an die XLR-Mikro-Eingänge von Kanal 1 und 2 des XPL300 anschließen, sowie ein Stereo-Keyboard an die Stereo-Klinken-Buchsen von Kanal 3/4 des XPL300 (per Y-Kabel, Spitzeträgt das linke, Ring das rechte Signal). Weiter wird der rechte Ausgang des XPL300 mit dem XLR-Eingang des XPL200 verbunden. WICHTIGER HINWEIS: Beim Betrieb des XPL300 mit zusätzlichen Expedition Pro-Lautsprechern stellen Sie sichere, dass der Mono/Stereo-Schalter des XPL300 auf "Stereo" geschalteit ist.

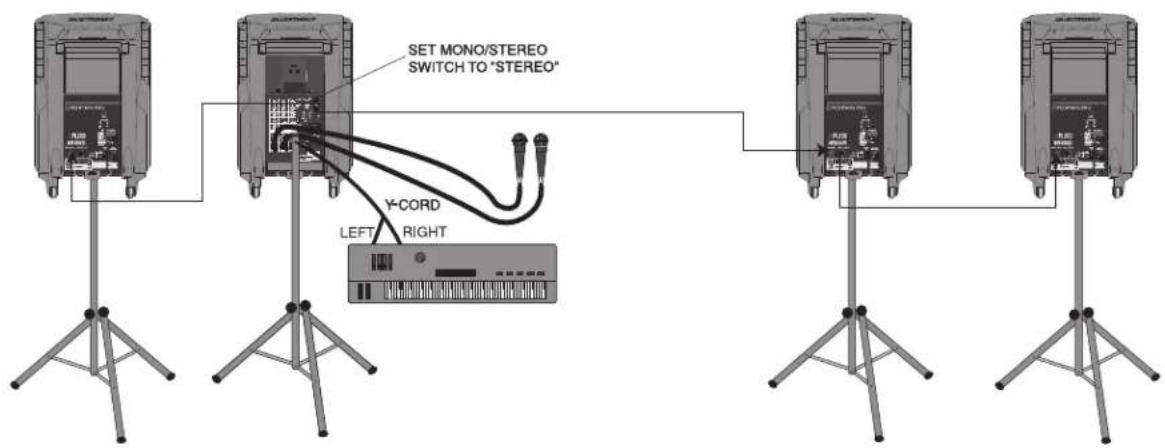

Betrieb eines XPL300 zusammen mit drei XPL200 (Breitband-Stereo): Bei dieser Anschlussbeispel werden die Mikrofone mit den XLR-Mik-Eingangen der Kanäle 1 und 2 des XPL300 verbunden, genauso wie ein Stereo-Keyboard mit den Stereo-KlinkenBuchsen von Kanal 3/4 des XPL300 (mit Hilfe eines Y-Kabels, Spitze tragt das linke, der Ring das rechte Signal). Dann wird der linke Ausgang des XPL300 an den XLR-Eingang eines XPL200 angeschlossen (beide tragen dann das gleiche Signal des linken Kanals). Schließlich verbindet man noch den rechten Ausgang des XPL300 mit einem anderen XPL200 und den dessen XLR-Ausgang mit dem XLR-Eingang des dritten (die beiden XPL200 tragen demnach das selbst Signal des rechten Kanals). WICHTIGER HINWEIS: Beim Betrieb eines XPL300 zusammen mit weiteren Expedition Pro-Lautsprechersystemen muss der Mono/StereoSchalter des XPL300 immer auf "Stereo" stehen.

Anweisungen zur Positionierung und Montage

Allgemeine Hinweise zur Positionierung

• Das Betrieb eines Mikrofons oder Plattenspielers direkt vor einem Laufsprecher ist eine recht sichere Methode, um Rückkopplung und/oder Brumm den zu provozieren. Plazieren Sie deshalb den Expedition Pro vor den Mikrofonen oder Plattenspielern.
• Verwenden Sie den Expedition Pro für die "front-of-house"-PA in aufrechte Position, zum Bühnen-Monitoring dagegen in Kipp-Stellung.
• Bringen Sie die Lautspechers immer so hoch über dem Publikum an, wie es für einen maximalen beschallen Bereich sinnvoll ist.
• Richten Sie die Anzahl der Lautsprechersysteme nach der Grübe des Konzertbereichs. Je größ,arto moer Mau'sprecher sind notwendig.

Stativ-Montage

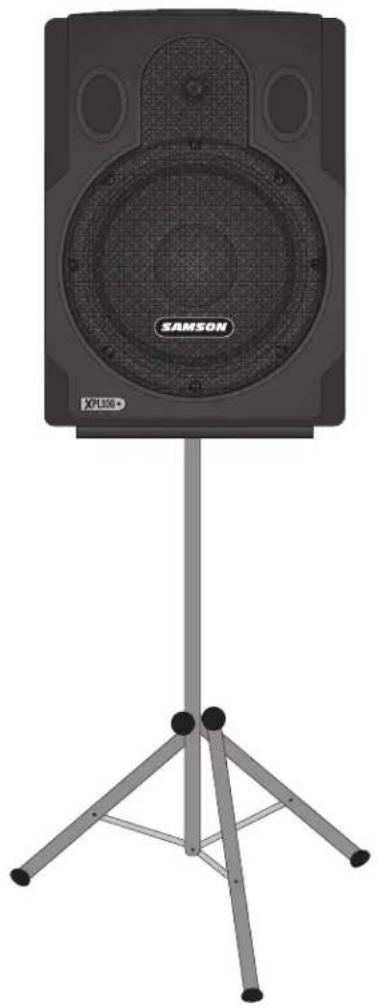

Die Unterseite der Expedition Pro hat eine Vertiefung für ein 1 - 3 / 8'' -Stativ, die Anbringung auf jedem beliebigen Standard-Lautsprecherstativ gestattet (zum Beispiel die Samson TS50 oder TS100 Boxenständer). Stativmontage ist im Allgemeinen dann angezeigt, wenn der großtmögliche beschalte Bereich erzielt werden soll.

Eine integrierte Befestigungsvorrichtung des DB1500-Subwoofer erlaubt die Montage eines XPL100, XPL200 oder XPL300 unmittelbar auf den Subwoofer, wodurch man eine komplete Klangsäule erhalten.

Aufhängen der Laufsprecher, sowie Wand- und Decken-Montage

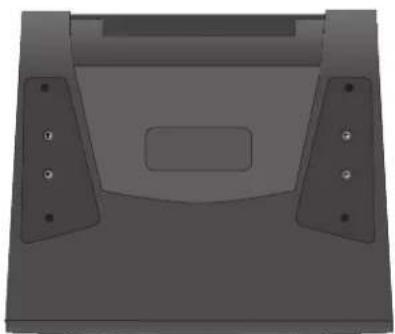

Wie auf der Abbildung unter gezeigt, bietet die Oberseite der Expedition Pro-Systeme eine Reihe von Verankerungspunkten, die in Vertiefungen links und rechts des Fchs für den Funkempfänger sitzen. Die Abdeckungen der Vertiefungen sind lediglich mit doppelseitigem Klebeband befestigt. Um sie zu entfernen, einfach daranziehen.

Verankerungspunkte der Expedition Pro-Lautsprecher

Anweisungen zur Positionierung und Montage

Vor dem Aufhängen, Wand- oder Decken-Montage der Expedition Pro muss eine Samson-MP1020-Halterung an den Verankierungspunkten angebracht werden (siehe Illustration rechts).

Der MP1020 ist kompatibel zu Standard-Kabeln und -Zubehor, die der hangenden Installation dienen.

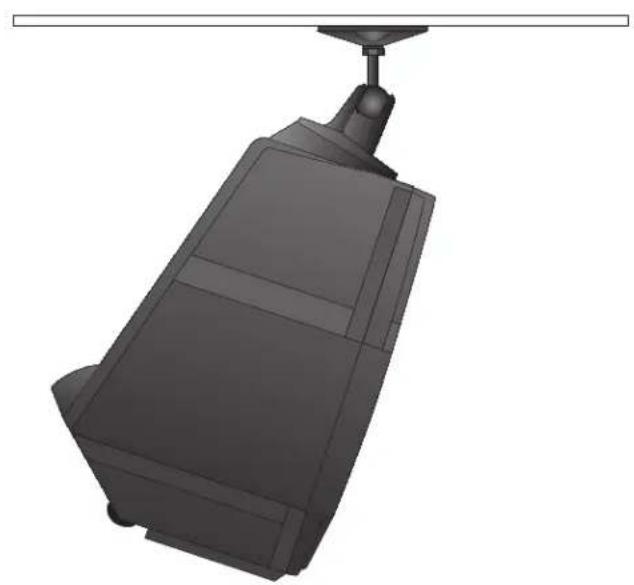

Für Festinstallationen in Form von Deckemontage verwenden Sie eine OmniMount-Befestigung Modell 100-STMP (siehe Abbildung unter):

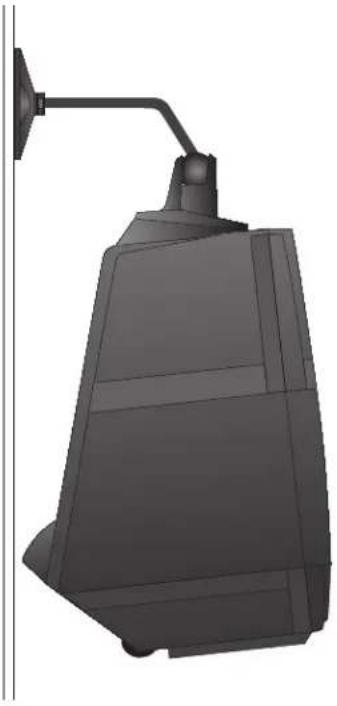

In Festinstallationen in Form von Wandmontage verwenden Sie eine OmniMount-Befestigung Modell 100-WB (siehe Abbildung unter):

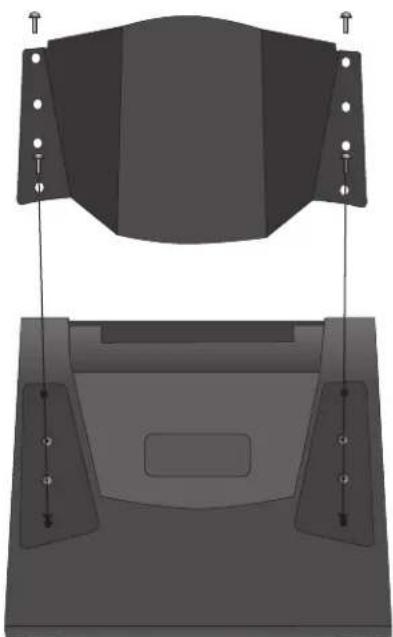

Montage der MP1020-Haltevorrichtung (von offen gesehen)

Oberseite des Expedition Pro mit installierter MP1020-Haltevorrichtung

Zubehör für die Expedition Pro-Lautsprechersysteme

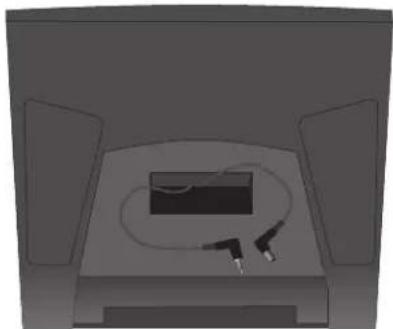

Fach im XPL200/XPL300 für die Aufnahme eines Funkempfängers (von oben gesehen)

Wie auf der linken Illustration zu setzen, besitzt die Oberseite der Expedition Pro XPL200- und XPL300-Laatsprecher ein anschlussbereites Fach zur Aufnahme einer der 2 verschiedenen Samson-Funkempfänger UM1 oder AM1. Das Ausgangssignal eines im XPL300 installmenten Funkempfängers liegt an Kanal 2 des internen Mischers an.

Weiterhin ist bei Ihr dem Samson-Handler noch eine Reihe von Zubehör erhältlich, das die Fähigkeiten der Expedition Pro-Systeme erweitert - darunter folgende:

• Der DB1500-Aktiv-Subwoofer - die ideale Ergänzung zu jedem Expedition Pro-System (oder zu jedem Laufsprecher generell) - vereinigt in sich einen Leistungsstarken 500-Watt-Veränder mit einem 15^ -Hochleistungs-Bassfrequentreiber. Die interne elektronische Stereo-Frequencyzweiche erlaubt den Betrieb des DB1500 entweder in Mono allein oder als gemeinsamen Subwoofer in einem Stereo-System. Er ist mit einem Stahlgitter und veränderten Ecken ausgestattet, wie mit einer integrierten 1 - 3 / 8'' -Stativ-Aufnahmevorrichtung.
• Das RB2030-Akku-Set, der dem XPL200 oder XPL300 dank seiner zwei Lead-Acid-GelCell-Speicher für zwei Stunden netzunabhängigen Betrieb gestattet.
  Die MP1020-Haltevorrichtung, die den Expedition Pro hängende Installation bzw. Decken- oder Wandmontage mit Hilfe von OmniMount-Standardzubehör erfolglich. Für weitere Informationen siehe Abschnitt "Anweisungen zur Positionierung und Montage" auf Seite 40.

Nennleistung: (包 8 )

XPL100 250 Watt Programm; 400 Watt Spitze

XPL200,XPL300 250 Watt

Frequenzgang: (alle Modelle) 60 Hz - 15 kHz ± 3 dB

Empfindlichkeit:

XPL100 97 dB Schalldruck @ 1W/1m

Crossover-Frequency: (alle Modelle) 2.4 kHz (12 dB pro Oktave)

LF-Treiber: (alle Modelle) 12" Hochleistungstreiber, 2.5" Schwingspule (Kapton Former),

50 Unzen Bariumferrit-Magnet

HF-Treiber: (alle Modelle) 1" Kompressionstreiber - 34mm diaphragm

Stereomischersektion: (nur XPL300)

Eingange 2 Mic/Line XLR/TRS, 1 Stereo Line mit Mic TRS/CINCH/XLR

Ausgange. +4 symmetrische XLR

Frequenzgang 10 Hz - 50 kHz

Ubersprechen 70 dB @ 1 kHz

EQ-Frequencyen 100 Hz (Basse), 10 kHz (Hohen)

Effekte DSP Reverb mit 10 Presets

Montage: (alle Modelle) Integrierte 1 3/8" Ständerhalterung, Aufhängepunkte

Abmessungen: (alle Modelle) 371 (B) x 441 (T) x 539 (H) mm 14 5/8" (B) x 17 3/8 (T) x 21 1/4 (H)

Gewicht:

Technische Daten können unangekündigt geändert werden.
