BEDIENUNGSANLEITUNG RTI 600 M HF AEG

1. Gebrauchsanweisung

2.1 Technische Daten ____________________ 4

2.2 Bauteile ___________________________ 4

2.3 Montage und elektrischer Anschluss _____ 5

2.4 Schaltplan__________________________ 6

2.5 Funktionsprüfung ____________________ 7

3. Kundendienst und Garantie ______________ 8

3.1 Entsorgung von Verpackung

Français Nederlands3 Für den Benutzer

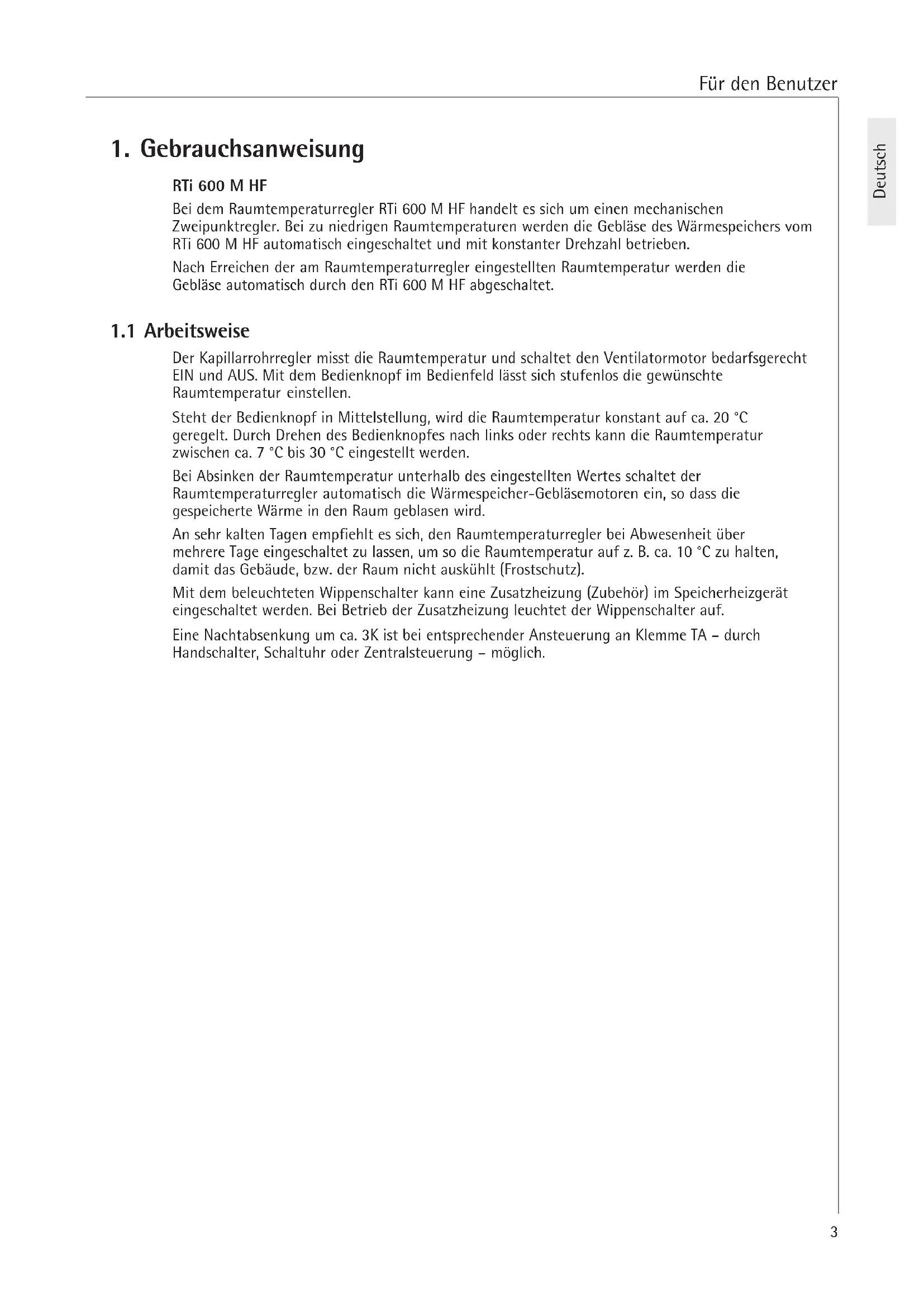

1. Gebrauchsanweisung

RTi 600 M HF Bei dem Raumtemperaturregler RTi 600 M HF handelt es sich um einen mechanischen Zweipunktregler. Bei zu niedrigen Raumtemperaturen werden die Gebläse des Wärmespeichers vom RTi 600 M HF automatisch eingeschaltet und mit konstanter Drehzahl betrieben. Nach Erreichen der am Raumtemperaturregler eingestellten Raumtemperatur werden die Gebläse automatisch durch den RTi 600 M HF abgeschaltet.

Der Kapillarrohrregler misst die Raumtemperatur und schaltet den Ventilatormotor bedarfsgerecht EIN und AUS. Mit dem Bedienknopf im Bedienfeld lässt sich stufenlos die gewünschte Raumtemperatur einstellen. Steht der Bedienknopf in Mittelstellung, wird die Raumtemperatur konstant auf ca. 20 °C geregelt. Durch Drehen des Bedienknopfes nach links oder rechts kann die Raumtemperatur zwischen ca. 7 °C bis 30 °C eingestellt werden. Bei Absinken der Raumtemperatur unterhalb des eingestellten Wertes schaltet der Raumtemperaturregler automatisch die Wärmespeicher-Gebläsemotoren ein, so dass die gespeicherte Wärme in den Raum geblasen wird. An sehr kalten Tagen empfiehlt es sich, den Raumtemperaturregler bei Abwesenheit über mehrere Tage eingeschaltet zu lassen, um so die Raumtemperatur auf z. B. ca. 10 °C zu halten, damit das Gebäude, bzw. der Raum nicht auskühlt (Frostschutz). Mit dem beleuchteten Wippenschalter kann eine Zusatzheizung (Zubehör) im Speicherheizgerät eingeschaltet werden. Bei Betrieb der Zusatzheizung leuchtet der Wippenschalter auf. Eine Nachtabsenkung um ca. 3K ist bei entsprechender Ansteuerung an Klemme TA – durch Handschalter, Schaltuhr oder Zentralsteuerung – möglich. Deutsch4 Für den Installateur

Der Einbau des Raumtemperaturreglers muss von einem zugelassenen Fachmann unter Beachtung dieser Gebrauchs- und Montageanweisung sowie der Gebrauchs- und Montage- anweisung des Wärmespeichers vorgenommen werden. Alle elektrischen Anschluss- und Installationsarbeiten sind nach den VDE-Bestimmungen 0100, den Vorschriften des zuständigen EVU sowie den entsprechenden nationalen und regionalen Vorschriften auszuführen.

2.1 Technische Daten

Temperatur-Einstellbereich ca. 7° bis 30°C Schaltdifferenz ca. 1,5K Nennspannung 230V ~ 50/60Hz Max. Anschlussleistung 10 (4) A Anschlussleistung Zusatzheizung 230V 10A (ohmsche Last) Funkentstörung Funkentstörgrad N

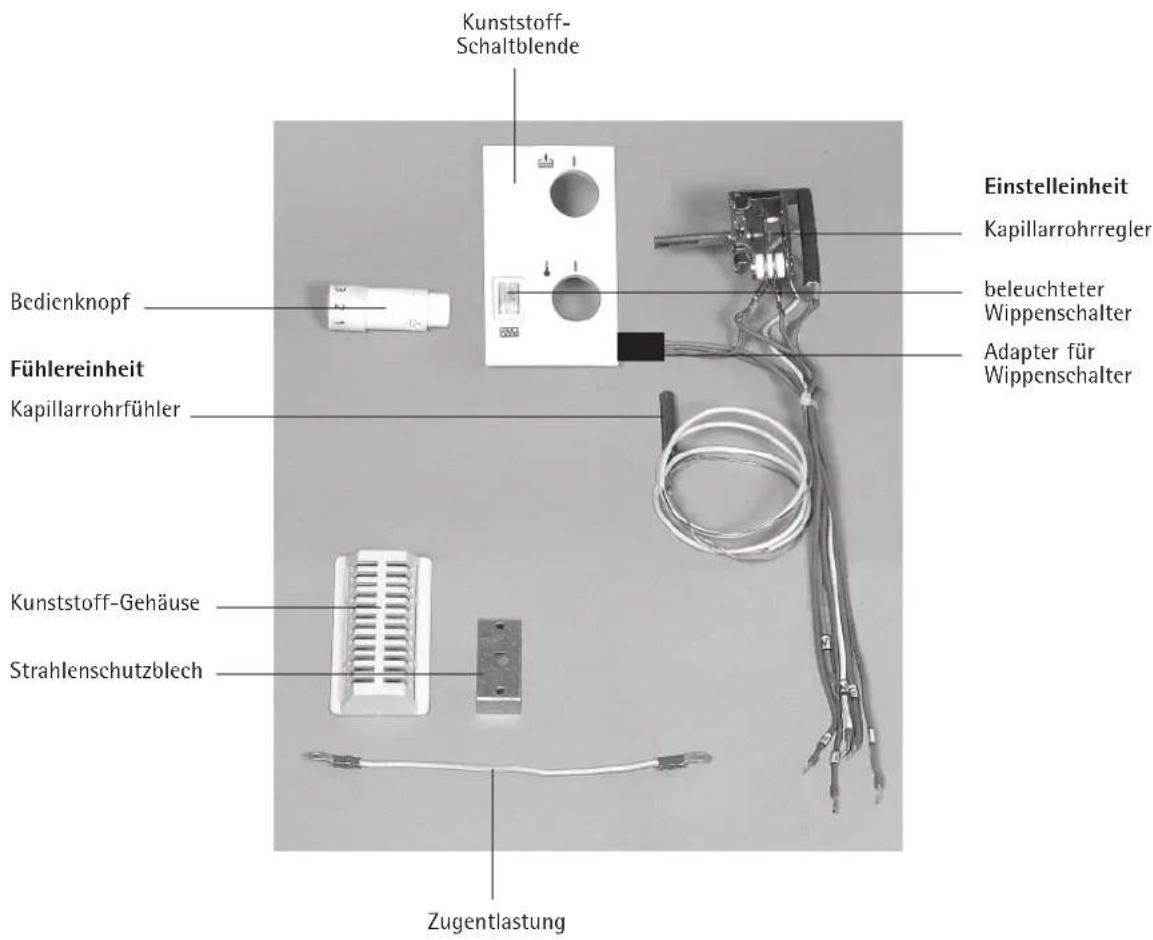

Der Raumtemperaturregler besteht im wesentlichen aus: – Einstelleinheit mit Kapillarrohrregler und Wippenschalter für Zusatzheizung – Fühlereinheit mit Kapillarrohrfühler, Kunststoffgehäuse und Strahlenschutzblech Bedienknopf Kapillarrohrfühler Kunststoff-Gehäuse Strahlenschutzblech Zugentlastung Kunststoff- Schaltblende Kapillarrohrregler beleuchteter Wippenschalter Adapter für Wippenschalter Fühlereinheit Einstelleinheit5 Für den Installateur Deutsch Abb. 2 Kapillarrohrregler anschrauben Abb. 3 Bedienknopf aufstecken

2.3 Montage und elektrischer Anschluss

Die Montage und der elektrische Anschluss dürfen nur von einem Fachmann ausgeführt werden.

Gerät spannungsfrei schalten. Dazu die Stromzufuhr der Auf- und Entlade- stromkreise unterbrechen. Achtung: Auch bei ausgeschalteter Sicherung kann an den Hochtarif- klemmen, insbesondere bei den Klemmen A1/Z1 und A2/Z2 für die Aufladeautomatik, Spannung anliegen.

Die dem Speicherheizgerät beiliegende Anleitung ist grundsätzlich zu beachten.

Obere Schraube von linker Seitenwand herausdrehen

Rechte Seitenwand und Abdeckhaube des Speicherheizgerätes losschrauben und abnehmen. Anstanzung aus Seitenwand herausbrechen.

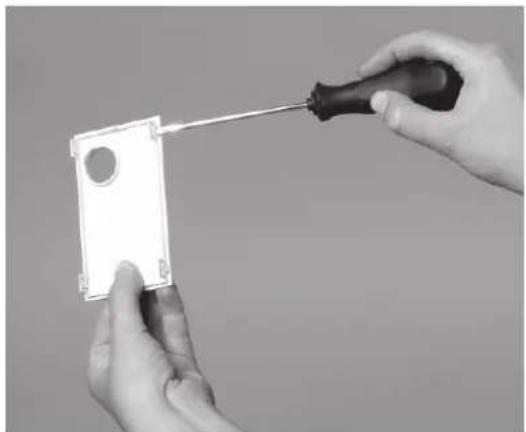

Kunststoff-Schaltblende mit Hilfe eines Schlitz- Schraubendrehers an den Haltelaschen, von der Geräteinnenseite, vorsichtig aus der Vorderwand herausknipsen (Abb. 1). Hinweis: Setzen Sie den Schlitz-Schrauben- dreher möglichst nah von innen an der Vorderwand an.

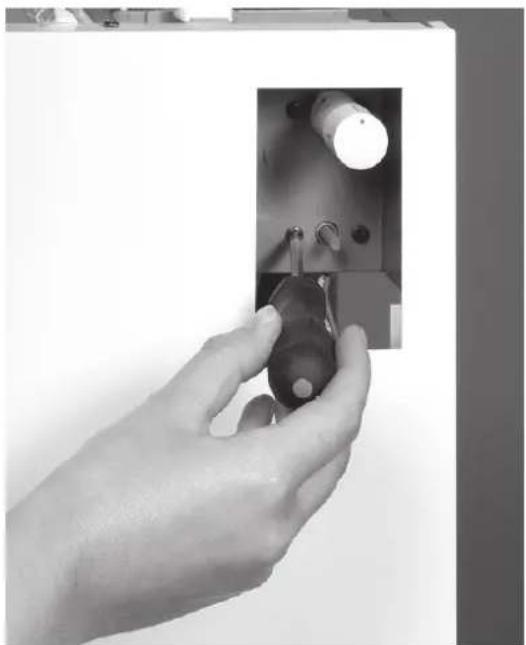

Kapillarrohrregler von vorn durch die Öffnung in der Vorderwand mit den beiliegenden Schrauben M4x6 am Reglerhalteblech anschrauben (Abb. 2).

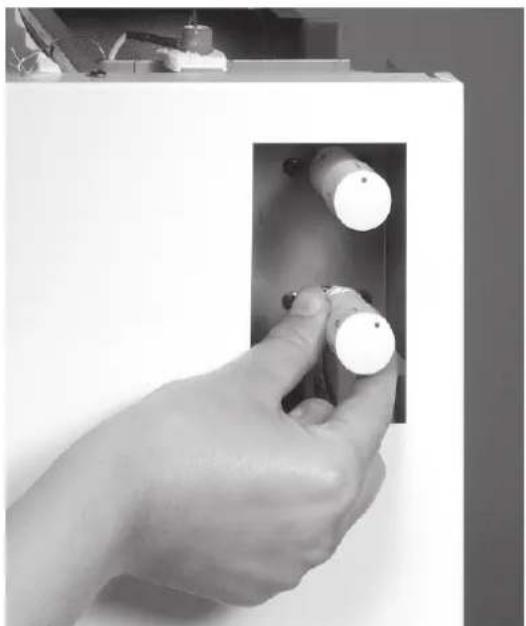

Bedienknopf auf die Achse des Kapillarrohrreglers aufstecken (Abb. 3). Achten Sie darauf, dass die Leitungen so verlegt sind, dass sie keine heißen Oberflächen berühren können, dass sie beim Montieren der Seitenwand nicht beschädigt oder abgequetscht werden können und dass keine inneren Leitungen durch die seitlichen Lüftungsschlitze von außen berührbar sind. Abb. 1 Kunststoff-Schaltblende mit Haltelaschen6 Für den Installateur

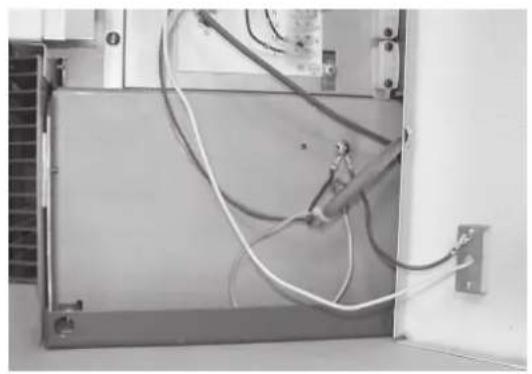

Fühlereinheit an rechter Seitenwand befestigen. Dazu Kapillarrohrfühler durch das Strahlen- schutzblech und von innen durch die Seiten- wand führen (Abb. 4). Kapillarrohrfühler in die Halterungen im Kunststoff-Gehäuse eindrücken. Kunststoff-Gehäuse (Seitenwand außen), Strahlenschutzblech und Zugentlastung miteinander verschrauben. Benutzen Sie dazu die beiliegenden Schrauben 2,9x9,5 (Abb. 4). Zugentlastung mit Befestigungsschraube der Zugentlastung des Ventilatoreinschubes am Gerät befestigen (Abb. 4).

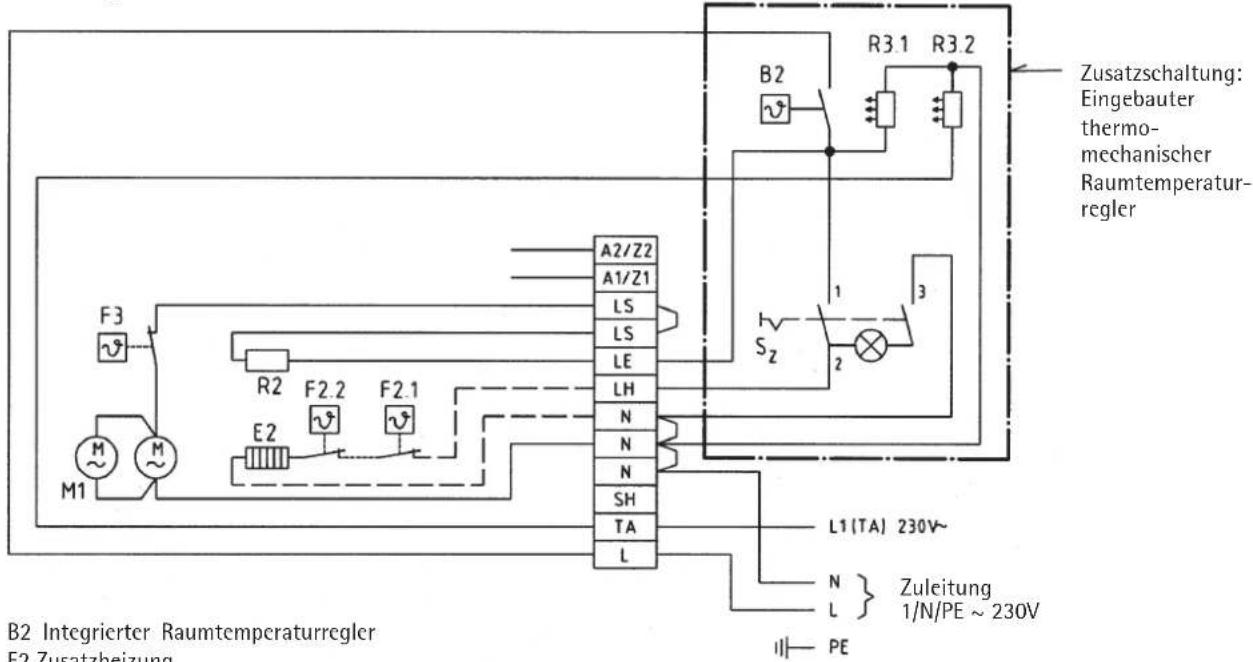

Anschlussleitungen des Adapters für den Abb. 4 Strahlenschutzblech und Zugentlastung B2 Integrierter Raumtemperaturregler E2 Zusatzheizung F2.1 Regler Freigabe Zusatzheizung F2.2 Überhitzungsschutz Zusatzheizung F3 Temperaturwächter Ventilator M1 Ventilatoren R2 Ventilatorvorwiderstand R3.1 Kompensationswiderstand Raumtemperaturregler R3.2 Widerstand zur Raumtemperaturabsenkung

Beleuchteter Wippenschalter für Zusatzheizung TA Absenkung der Raumtemperatur um 3 K Zuleitung 1/N/PE ~ 230V Zusatzschaltung: Eingebauter thermo- mechanischer Raumtemperatur- regler Technische Änderungen behalten wir uns vor. Es gelten die AEG Garantiebedingungen. Sie finden diese in der Ihnen vorliegenden Geräteanleitung. Wippenschalter am Kapillarrohrregler und an der Schalttafelklemmleiste gemäß Schaltplan anschließen.

Adapter für den Wippenschalter mit den 3 Anschlussleitungen von innen durch die Öffnung in der Vorderwand durchführen und auf den Wippenschalter aufdrücken (breite Anschlüsse oben, schmale Anschlüsse unten). Wippenschalter dabei gegendrücken, damit er nicht aus der Kunststoff-Schaltblende ausrastet. Isolierten Flachstecker auf den freien Steckanschluß des Reglers RTi M HF aufstecken

Anschlussleitungen des Kapillarrohrreglers an der Schalttafelklemmleiste gemäß Schaltplan anschließen.

Kunststoff-Schaltblende mit beleuchtetem Wippenschalter von vorn in die Öffnung in der Vorderwand einknipsen.

Gerät wieder verschließen. Hinweis: Es ist darauf zu achten, dass ein Mindestmaß von 10cm zwischen Gebäudewand und rechter Speicherheizgerätewand eingehalten wird. Die seitlichen Lüftungsschlitze dürfen nicht mit Gegenständen zugestellt werden.

2.5 Funktionsprüfung

Die Funktion des Integrierten Raumtemperaturreglers ist wie folgt zu prüfen:

Bedienknopf herausdrücken und in Stellung „6“ drehen. Der Ventilator läuft.

Bedienknopf in Stellung „AUS“ drehen. Der Ventilator darf nicht laufen.

Nur bei Zusatzheizung: Die Zusatzheizung lässt sich nur bei nicht aufgeladenem Speicherheizgerät einschalten. Bedienknopf in Stellung „6“ drehen und Wippenschalter einschalten. Der Wippenschalter muss aufleuchten und die Zusatzheizung in Betrieb sein.

Der Einstellbereich der Raumtemperatur liegt zwischen 7 °C (Stellung „1“) und ca. 30 °C (Stellung „6“) und kann in diesem Bereich stufenlos eingestellt werden. Durch Betätigen des Wippenschalters wird die Zusatzheizung EIN- und AUS-geschaltet. Leuchtet der Wippenschalter auf, so ist die Zusatzheizung eingeschaltet und der integrierte Raumtemperaturregler arbeitet. Achtung! Mit dem Raumtemperaturregler allein kann kein Frostschutz gewährleistet werden. Grundvoraussetzung ist ein ausreichend aufgeladenes Speicherheizgerät.

Diese Gebrauchs- und Montageanweisung gehört zum Gerät und ist vom Besitzer sorgfältig aufzubewahren. Im Falle eines Besitzerwechsels ist diese dem Nachfolger auszuhändigen. Bei etwaigen Instandsetzungsmaßnahmen ist dem Fachmann die Gebrauchs- und Montageanweisung zur Einsichtnahme zu überlassen.8

3. Kundendienst und Garantie

AEG-Geräte werden mit Sorgfalt konstruiert und gebaut. Erst nach einer Reihe von Prüfungen verlassen sie unser Werk. Sollte trotzdem eine Störung auftreten, nehmen Sie bitte mit der Ihnen am nächstgelegenen AEG-Kundendienststelle Kontakt auf oder rufen Sie uns unter der Service-Telefonnummer an. Bitte halten Sie dabei die E-Nr. und F-Nr. des Gerätes bereit. Sie finden die Nummern auf dem Typenschild. Unser Kundendienst hilft auch nach Feierabend Den AEG-Kundendienst können Sie an sieben Tagen in der Woche täglich bis 22 Uhr telefonisch erreichen – auch samstags und sonntags. Im Notfall steht immer ein Kundendienst-Techniker für Sie bereit. Dass dieser Sonderservice zusätzlich honoriert werden muss, werden Sie sicher verstehen. Unsere Kundendienst-Stationen wechseln sich wöchentlich im Notdienst ab. Wo auch immer Hilfe gebraucht wird, der nächste AEG-Kundendienst ist nicht weit. Nach Feierabend, am Wochenende oder an Feiertagen wenden Sie sich bitte an unseren Kundendienst, Telefon 0 18 03 - 70 20 20. An Wochentagen können Sie während der Geschäftszeit die nächstgelegene regionale Kundendienst-Leitstelle anrufen. Garantie Gesetzliche Gewährleistungsrechte des Kunden gegen den Verkäufer werden durch diese Garantie nicht berührt. Diese Garantiebedingungen gelten nur für den Kauf und Einsatz der Geräte in der Bundesrepublik Deutschland. Die Garantiedauer Grundsätzlich gewähren wir für jedes im Haushalt eingesetzte AEG-Haustechnikgerät 24 Monate Garantie. Wird ein von seiner Bauart her für den Haushalt bestimmtes Gerät gewerblich genutzt, beträgt die Garantiezeit 12 Monate. Der Garantiebeginn Die Garantie beginnt mit dem Zeitpunkt der Übergabe des Gerätes. Ansprüche aus dieser Garantie erlöschen zwei Jahre nach Übergabe. Bewahren Sie bitte stets die Rechnung, den Lieferschein oder einen anderen Kaufnachweis auf. Voraussetzung für unsere Garantiepflicht ist, dass das Gerät nach unseren Anweisungen montiert und angeschlossen ist und nach unserer Anleitung sachgemäß bedient wird und dabei unsere Montage-, Betriebs- und Wartungsanleitungen beachtet werden. Wir bitten um Verständnis dafür, dass wir für Mängel innerhalb dieser Garantie jedoch nur einstehen können, wenn uns diese zwei Wochen nach Ihrer Erkennbarkeit schriftlich angezeigt werden. Die Reparaturen Wir prüfen Ihr Gerät sorgfältig und ermitteln, ob der Garantieanspruch zu Recht besteht. Wenn ja, entscheiden wir, auf welche Art der Schaden behoben werden soll. Im Fall einer Reparatur sorgen wir für eine fachgerechte Ausführung. Die Ausnahmeregeln Für Schäden, die aufgrund natürlicher Abnutzung, Verkalkung chemischer oder elektrochemischer Einwirkungen an einem Gerät entstehen, können wir keine Garantie übernehmen. Transportschäden werden dann von uns kostenlos behoben, wenn unverzüglich nachgewiesen wird, dass die Verursachung bei AEG liegt. Für sichtbare Schäden kommen wir jedoch nur dann auf, wenn uns die Mängel innerhalb von 14 Tagen nach Übergabe des Gerätes bekanntgegeben werden. Änderungen oder Eingriffe am Gerät durch Personen, die von uns dafür nicht autorisiert sind, haben das Erlöschen unserer Garantie zur Folge. Einregulierungs- und Umstellungsarbeiten sind grundsätzlich kostenpflichtig. Kundendienst und Garantie9 Deutsch Die Kosten Für die Dauer der Garantie übernehmen wir sämtliche Materialkosten sowie alle im Zusammenhang mit der Fehlerbehebung entstandenen Kosten. Die Haftung Für das Abhandenkommen oder die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr oder ähnliche Ursachen können wir keine Haftung übernehmen. Auch mittelbare Schäden oder Folgeschäden, die durch ein geliefertes Gerät verursacht werden oder die bei der Lieferung eines Gerätes entstehen, sind von der Haftung ausgeschlossen. Garantie für in Deutschland gekaufte und im Ausland eingesetzte Geräte Wir sind nicht verpflichtet, Kundendienstleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses ggf. auf Ihre Gefahr und Ihre Kosten an den Kundendienst in Deutschland zu schicken. Ebenfalls erfolgt die Rücksendung auf Ihre Gefahr und Kosten. Für die im Ausland eingesetzten Geräte wird eine Garantie von 6 Monaten übernommen. Garantie für außerhalb Deutschlands gekaufte Geräte Es gelten die gesetzlichen Vorschriften und ggf. die Lieferbedingungen der AEG-Ländergesellschaft bzw. des Importeurs. Bei Einsatz dieser Geräte in Deutschland sind Ansprüche wegen Mängeln nur in dem Land, in dem sie gekauft wurden, nach den besonderen Bedingungen dieses Landes geltend zu machen.

3.1 Entsorgung von Verpackung und Altgerät

Verpackungsmaterial entsorgen Entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht. Transportverpackungen überlassen Sie dem Fachhandel. Verkaufsverpackungen (Grüner Punkt) entsorgen Sie über DSD (Duales System Deutschland). Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

Kunststoffteile sind, soweit vorhanden, folgendermaßen gekennzeichnet: – PE für Polyethylen, z. B. Verpackungsfolien – EPS für expandiertes Polystyrol, z. B. Styropor-Polsterteile (grundsätzlich FCKW-frei) – POM für Polyoxymethylen, z. B. Kunststoffklammern – PP für Polypropylen, z. B. Spannbänder

Kartonteile sind aus Altpapier hergestellt. Altgeräte entsorgen Aus Umweltschutzgründen müssen alle ausgedienten Geräte fachgerecht nach den geltenden Vorschriften entsorgt werden. Dies gilt für Ihr bisheriges Gerät und, nachdem es eines Tages nicht mehr benutzt wird, auch für Ihr neues Gerät. Entsorgungshinweise

• Das Gerät darf nicht mit dem Hausmüll entsorgt werden.

• Auskunft über Abholtermine oder Sammelplätze erhalten Sie bei der örtlichen Stadtreinigung oder der Gemeindeverwaltung. Kundendienst und Garantie10
