BEDIENUNGSANLEITUNG RMB795 SIEMENS

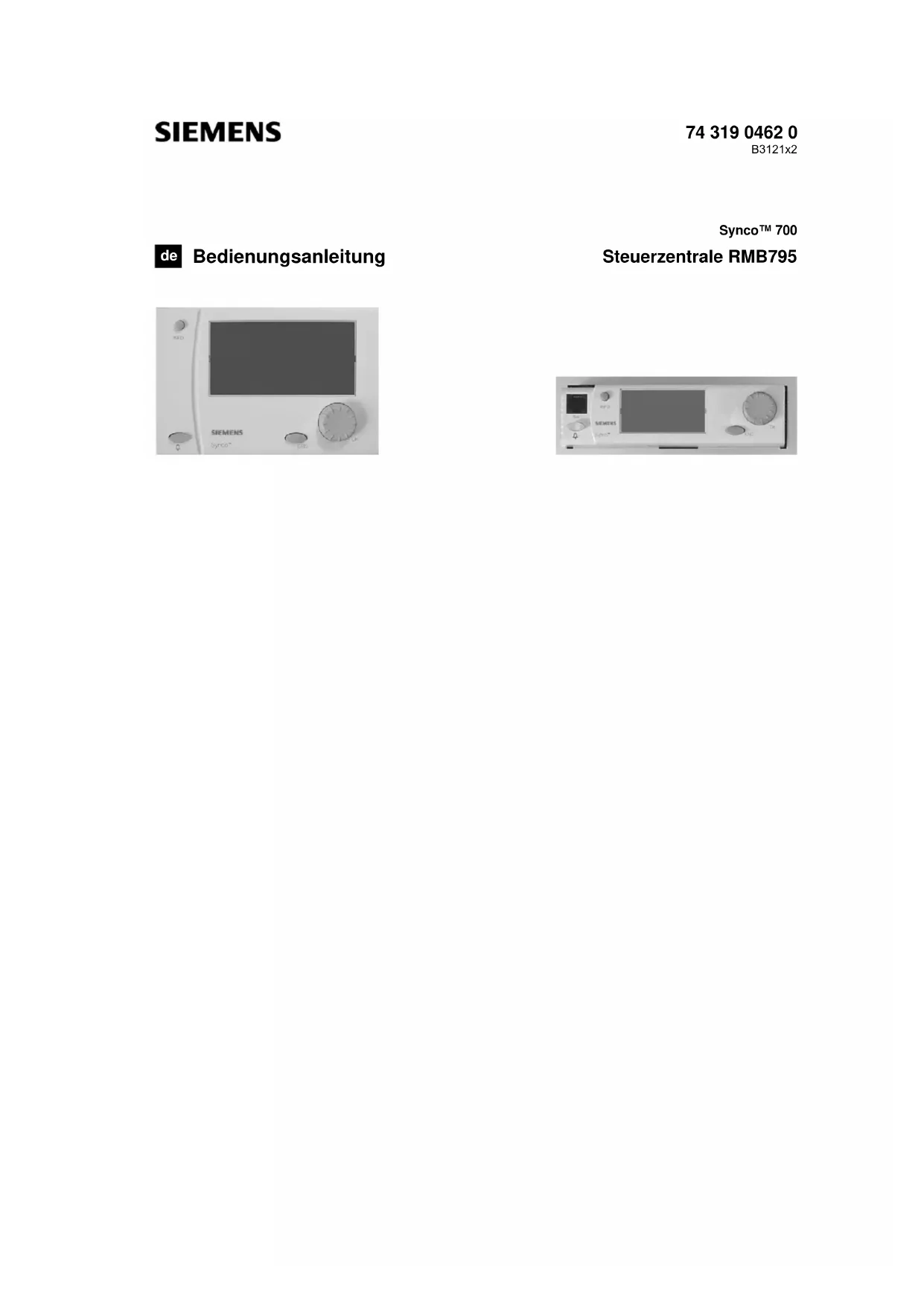

Bedienungsanleitung Steuerzentrale RMB795

• Bedienungsanleitung Steuerzentrale RMB7952 Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005 Inhalt Die Bedienelemente p. 3
• Das Anzeigefeld p. 4
• Die Symbole und Zeichen in der Anzeige p. 5
• Die Navigation im Menü p. 6
• Einstellen der Betriebsarten der Raumgruppen p. 8
• Wollen Sie die Anlage nach dem Uhrenprogramm betreiben? p. 9
• Wollen Sie die Anlage nicht nach dem Uhrenprogramm betreiben? p. 10
• Welche Raumtemperatur können Sie einstellen? p. 11
• Wollen Sie den Anlagenzustand in einer Raumgruppe abfragen? p. 12
• Wollen Sie den Ist-Zustand in den Referenzräumen ansehen? p. 13
• Wollen Sie die aktuellen Anlagedaten abfragen? p. 14
• Müssen Sie die Zeit oder das Datum neu einstellen? p. 15
• Wollen Sie die täglichen Heiz-/Kühlphasen ändern? p. 16
• Wollen Sie Ferienperioden eingeben? p. 18
• Wollen Sie Sondertage eingeben? p. 19
• Wollen Sie eine Messwertaufzeichnung abfragen? p. 20
• Wollen Sie den Zugang auf einen bestimmten Raum- Controller RXB? p. 21
• Steht eine Störung an? p. 23
• Welche Angaben benötigt Ihr Lüftungstechniker? p. 24
• Wie spart man Energie ohne Komforteinbusse? p. 25

Beachten Sie bitte, dass diese Anleitung alle dem Benutzer zugänglichen Einstellungen und Ablesungen der Steuerzentrale beschreibt. Je nach Auslegung Ihrer Anlage sind jedoch nicht alle Funktionen aktiv. Fragen Sie im Zweifelsfalle Ihren Lüftungstechniker.3 Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005 Die Bedienelemente 3111Z07

Aufgesetzte Ausführung

3112Z08 Abgesetzte Ausführung

1 Anzeigefeld 2 Infotaste «INFO» Funktion 1: Wichtige Anlagedaten abrufen Funktion 2: Erläuterungen zu den einzelnen Datenpunk- ten im aktuellen Menü abrufen 3 Drehdruckknopf «OK» Drehen: Bedienzeile anwählen bzw. Wert verstellen Drücken: Bedienzeile bzw. Wert bestätigen 4 Rücktaste «ESC» Ins vorherige Menü zurückspringen

Störungstaste mit Leuchtdiode (LED) LED leuchtet/blinkt: Störung anzeigen Drücken: Störung quittieren bzw. entriegeln4 Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005 Das Anzeigefeld

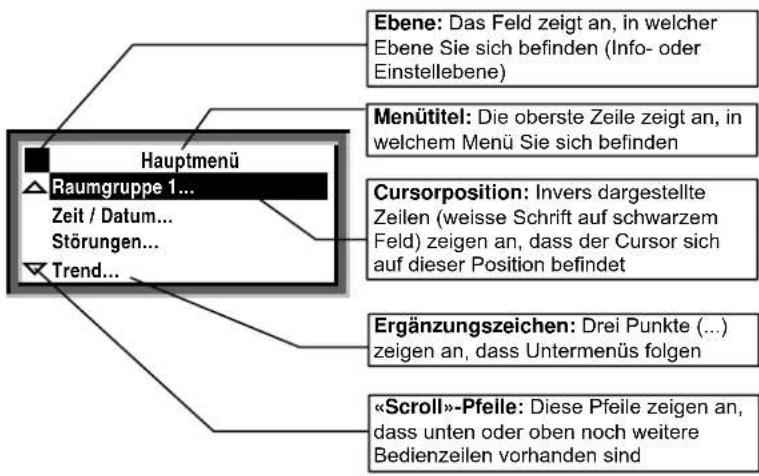

Ebene: Das Feld zeigt an, in welcher Ebene Sie sich befinden (Info- oder Einstellebene) Ergänzungszeichen: Drei Punkte (...) zeigen an, dass Untermenüs folgen «Scroll»-Pfeile: Diese Pfeile zeigen an, dass unten oder oben noch weitere Bedienzeilen vorhanden sind Das Anzeigefeld bietet verschieden Darstellungsmöglichkeiten. Das Beispiel auf dieser Seite zeigt, wie ein Menübild dargestellt ist. Weitere Bildinformationen sind:

• Startseite (Willkommensbild)

• Pop-up («Bild im Bild» für Ein- stellwerte) Cursorposition: Invers dargestellte Zeilen (weisse Schrift auf schwarzem Feld) zeigen an, dass der Cursor sich auf dieser Position befindet Menütitel: Die oberste Zeile zeigt an, in welchem Menü Sie sich befinden5 Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005 Die Symbole und Zeichen in der Anzeige Symbol Bedeutung Symbol Bedeutung

Raumgruppe mit Raumgruppennummer Beispiel hier Raumgruppe 1

Trendaufzeichnung einer Messgrösse mit Trend- kanalnummer. Beispiel hier Trendkanal 1 Automatischer Betrieb nach Zeitschaltprogramm Ferien Raumbetriebsart Komfort Sondertag Raumbetriebsart Prekomfort Raumbetriebsart Economy Hilfe-Bild – Erläuterungen zum angewählten Daten- punkt abrufen Schutzbetrieb Infoebene – Wichtige Anlagedaten abrufen BW-Betriebsart Normal Einstellebene – Ablesen und Verstellen BW-Betriebsart Reduziert Bitte warten – Suchvorgang läuft BW-Schutzbetrieb Störung

Die in dieser Anleitung benutzten Untermenü-Namen "Raumgruppe 1…10" und "Trendkanal 1…4" können vom Service- Techniker bei der Inbetriebnahme mit Klartext-Namen überschrieben worden sein!6 Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005 Die Navigation im Menü Startseite: Montag 03.01.05 14:52 Willkommen

Einleitung Diese Bedienungsanleitung hilft Ihnen in allen Standardsituationen mit Frage- Kapiteln (Wollen Sie ... usw., ab Seite 9), die Steuerzentrale zu bedienen. Aufgeführt ist unter anderem immer der Pfad, den Sie im Menü durchlaufen müssen, um zur jeweiligen Funktion zu gelangen – von der Startseite bis zum verstellbaren Wert. Startseite Im «unbedienten Zustand» erscheint im Anzeigefeld immer die Startseite – ausser bei einer Störung.

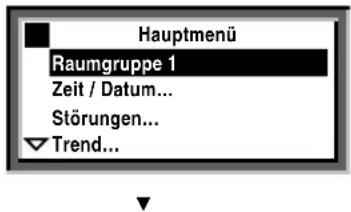

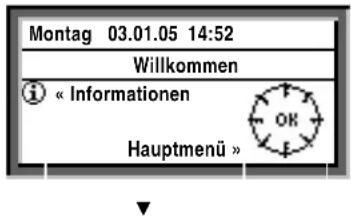

1. Drücken Sie den Drehdruckknopf «OK»:

Die Menüliste erscheint. Hauptmenü

2. Drehen Sie den Drehdruckknopf «OK»: Der Cursor springt von einer Zeile

3. Die angewählte Zeile erscheint mit schwarzem Hintergrund und einem

invers dargestellten Text.

4. Wählen Sie die gewünschte Zeile an.

5. Bestätigen Sie diese Zeile durch Drücken des Drehdruckknopfes «OK».7

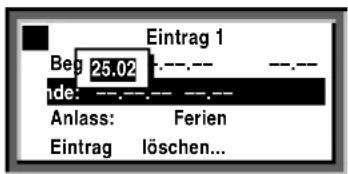

Zahlenwert einstellen: Eintrag 1 Beginn: ––.––.–– ––.–– Ende: ––.––.–– ––.–– Anlass: Ferien Eintrag löschen...

6. Sie befinden sich jetzt in den Untermenüs.

7. Die drei Punkte (...) nach dem Text bedeuten, dass weitere Untermenüs

8. Folgen Sie dem angegebenen Pfad, indem Sie den Drehdruckknopf «OK»

drehen, um die Zeile zu finden bzw. drücken, um die Zeile zu bestätigen.

9. Am Ende des Pfades gelangen Sie zum einstellbaren Wert.

Zahlenwert einstellen

10. Der Zahlenwert erscheint als «Pop-up» (als «Bild im Bild»)

11. Verstellen Sie den Wert durch Drehen des Drehdruckknopfs «OK».

12. Bestätigen Sie anschliessend den Wert durch Drücken des Drehdruck-

13. Der Cursor geht jetzt vorwärts zum nächsten einzustellenden Wert oder

zurück zum Datenpunkt, wenn kein weiterer einzustellender Wert vor- handen ist.

14. Mit der Taste «ESC» gelangen Sie jeweils zurück zum vorherigen Einga-

15. Wenn Sie die Taste «ESC» mehrere Male drücken, gelangen Sie zurück

auf die Startseite. In den meisten Menüs können Sie Erläuterungen zur aktuell angewählten Zeile anzeigen. Drücken Sie dazu die Taste «INFO».

Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005 Einstellen der Betriebsarten der Raumgruppen Das Einschalten der Lüftungs- / Klimaanlage erfolgt durch den Fachmann. Von ihm ist in den Untermenüs Raumgruppe 1…10 > Raum- betriebsart... die Vorgabe gewählt, welche in der betreffenden Raumgruppe wirkt. Ist das der Fall, läuft die Anlage in der betreffenden Raumgruppe automatisch. Die Regelung wird selbständig ein- und ausgeschaltet, Gründe dazu können unter anderen sein:

• Jahres-oder Wochenschaltuhrprogramm

• Eingriffe durch ein Raumgerät

• Externe Befehle über die Signaleingänge

Pfad: Willkommen > Hauptmenü > Raumgruppe 1… > Raumbetriebsart… > Vorgabe: > …9 Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005 Wollen Sie die Anlage nach dem Uhrenprogramm betreiben? Mit der Raumbetriebsart richtet sich die Steuer- zentrale nach dem Uhrenprogramm. Uhrenprogramm Im Schaltuhrprogramm sind für alle Phasen des tägli- chen Heiz-/Kühlbetriebs die Anfangszeit sowie die zugeordnete Raumbetriebsart (Raum-Sollwerte) einge- geben. Das Schaltuhrprogramm ist Ihrer Steuerzentrale eingegeben; Sie können diese Eingaben ändern

Seite 16) und dadurch Ihren persönlichen Bedürf- nissen anpassen. Beispiel eines Schaltuhrprogramms: Dienstag

Ab 06:00: Komfortbetrieb Ab 11:30: Prekomfortbetrieb Ab 12:30: Komfortbetrieb Ab 17:00: Prekomfortbetrieb Ab 19:00: Economybetrieb10 Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005 Wollen Sie die Anlage nicht nach dem Uhrenprogramm betreiben? Andere Raumbetriebsarten Wenn Sie nicht nach dem Schaltuhrprogramm (also nicht automatisch) die Anlage steuern möchten, so wählen Sie auf der Bedienzeile Vorgabe eine der folgen- den Raumbetriebsarten: Komfort Anlage EIN, Heizen / Kühlen auf den Komfort-Sollwert Prekomfort Anlage EIN, Heizen / Kühlen auf den Prekomfort-Sollwert Economy Anlage AUS, Stützbetrieb Heizen / Kühlen auf den Economy- Sollwert; Nachtkühlung und Frostschutzfunktion aktiviert Schutzbetrieb Anlage aus; Frostschutzfunktion aktiviert Sollwerte Die den Raumbetriebsarten zugeordneten Sollwerte haben dieselben Symbole und Bezeichnungen. Einstellen: Seite 11. Pfad: Willkommen > Hauptmenü > Raumgruppe 1… > Raumbetriebsart… > Vorgabe: > … Wenn Sie nur temporär mit einer «Dauernd-Betriebsart» heizen / kühlen wollen, so dürfen Sie nicht vergessen, rechtzeitig wieder auf die Betriebsart Auto zurück zu gehen!11 Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005 Welche Raumtemperatur können Sie einstellen? Ihre Steuerzentrale bietet vier Raumbetriebsarten. Jeder Raumbetriebsart sind zwei Temperatursollwerte zuge- ordnet (Heizen und Kühlen). Je nach gewählter Raumbetriebsart schaltet Ihre Steu- erzentrale die Sollwerte nach einem Zeitprogramm

Seite 9) um. Die nachfolgenden Sollwerte stehen zur Verfügung. Die Einstellung ab Werk ist gleichzeitig Einstellrichtwert. Sie können die Sollwerte nach Ihren Bedürfnissen än- dern. Symbol Betriebsart Was passiert im Raum? Einstellrichtwert* Heizen Kühlen Komfort Das ist die Betriebsart für den belegten Raum. Er sorgt für ein behagli- ches Raumklima 21 °C 24 °C Prekomfort Das ist eine energiesparende Betriebsart für den Raum, um beim Wech- seln auf die Komfort-Betriebsart den behaglichen Bereich schnell zu erreichen 19 °C 28 °C Economy Anlage AUS. Im Raum wird eine minimale / maximale Temperatur ge- währleistet (Stützbetrieb) 15 °C 30 °C Schutzbetrieb Anlage AUS. Frostschutz aktiv ---- ----

• = Einstellungen ab Werk Pfad: Willkommen > Hauptmenü > Raumgruppe 1… > Raumtemp.-Sollwert…12 Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005 Wollen Sie den Anlagenzustand in einer Raumgruppe abfragen? Wenn Sie während des automatischen Heiz-/Kühl- betriebs den momentanen Zustand der Anlage (also die Raumbetriebsart) wissen wollen, so gehen Sie auf die Infoebene:

1. Zurück zur Startseite mit der Taste «ESC»

2. Taste «INFO» drücken oder den Drehdruckknopf

drehen. Der Raumbetriebszustand wird so dargestellt:

Betriebsart: Komf Kühl-Sollwert:

Grund: Schaltuhr Darin bedeuten: Betriebsart: Hier wird die momentan aktive Raumbetriebsart ange- zeigt. Im Beispiel ist dies für die Raumgruppe 1 die Raumbetriebsart Komf (Komfort). Kühl-Sollwert: Hier wird der Komfort-Sollwert angezeigt auf den gekühlt wird. Heiz-Sollwert: Hier wird der Komfort-Sollwert angezeigt auf den geheizt wird. Grund Hier wird der aktuelle Zustand begründet. Gründe kön- nen sein:

• Raumbetriebsartkontakt (manuelle Umschaltung)

• Raumbetriebswahlschalter (manuelle Umschaltung)

• Präsenztaste am Raumgerät

• Timertaste am QAW-Raumgerät

• Schaltuhr des Zeitschaltprogramms (im Beispiel ge- nannt)13 Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005 Wollen Sie den Ist-Zustand in den Referenzräumen ansehen? Wählen Sie das Menü Raumtemp.-Istwert… an.

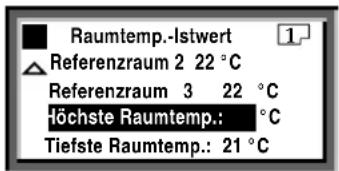

Referenzraum 2 22 °C Referenzraum 3 22 °C Höchste Raumtemp.: 23 °C Tiefste Raumtemp.: 21 °C Im Beispiel bedeutet dies für die Raumgruppe 1: Referenzraum 2 und 3: Hier kann die aktuelle Temperatur abgelesen werden. In diesem Beispiel beträgt die aktuelle Temperatur 22 °C im Referenzraum 2 und 3. Höchste Raumtemp.: Hier kann die höchste Temperatur innerhalb der ange- wählten Raumgruppe abgelesen werden. In diesem Beispiel beträgt die höchste Temperatur 23 °C. Tiefste Raumtemp.: Hier kann die tiefste Temperatur innerhalb der ange- wählten Raumgruppe abgelesen werden. In diesem Beispiel beträgt die tiefste Temperatur 21 °C.

Pfad: Willkommen > Hauptmenü > Raumgruppe 1… > Raumtemp.-Istwert…14 Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005 Wollen Sie die aktuellen Anlagedaten abfragen? Wenn Sie sich auf der Startseite (Willkommensbild) befinden, genügt ein Druck auf die Taste «INFO», oder ein Dreh an dem Drehdruckknopf und Sie sind auf der Informationsebene . Hier sind die wichtigsten Anlage- daten aufgelistet. Bitte beachten Sie: Die Anzeige hängt von der Ausrü- stung und Auslegung Ihrer Anlage ab. Sie können hier keine Werte verändern! Drücken Sie jetzt die Taste «INFO», oder drehen Sie den Drehdruckknopf. Damit gelangen Sie schrittweise von einer Infoseite zur nächsten. Mit der Taste «ESC» kommen Sie direkt zur Startseite zurück. Sie können z. B. folgende Daten abfragen:

• Raumbetriebsart (Zustand, Grund) pro Raumgruppe

• Schaltuhr pro Raumgruppe

Zur Infoseite gelangen Sie nur von der Startseite aus! Wenn Sie aber in einem Menü dieTaste «INFO» drücken, dann erscheinen nicht die aktuellen Anlagendaten, sondern ein Hilfe-Bild zu jenem Datenpunkt, auf dem der Cursor momentan steht. Das Hilfe-Bild zeigt den Pfad, den Sie bisher im Menü durchlaufen haben sowie den genauen Datenpunktnamen.15 Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005 Müssen Sie die Zeit oder das Datum neu einstellen? Zeit / Datum Alle Daten der Jahresuhr in Ihrer Steuerzentrale sind bei der Inbetriebnahme Ihrer Anlage eingegeben worden. Sollte trotzdem eine Neueingabe nötig sein, nehmen Sie diese im Menü Zeit / Datum vor. Sommer- und Winterzeit Dasselbe gilt für den Fall, dass Sie die Daten für den Sommerzeit- und den Winterzeitbeginn neu eingeben müssen. Achtung: Eingeben müssen Sie dabei nicht die effektiven Um- schalttage, sondern – gemäss internationaler Norm – das frühestmögliche Datum für den Sommerzeitbeginn und jenes für den Winterzeitbeginn! Das Menü Zeit / Datum umfasst:

• Sommerzeitbeginn (z. B. 25.03.)

• Winterzeitbeginn (z. B. 25.10.)

Pfad: Willkommen > Hauptmenü > Zeit / Datum…

Die Umstellung von Winterzeit auf Sommerzeit und umgekehrt erfolgt automatisch!16 Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005 Wollen Sie die täglichen Heiz-/Kühlphasen ändern? Allgemeines Im Schaltuhrprogramm können Sie die täglichen Heiz- / - Kühlphasen nach Ihren Bedürfnissen einstellen. Pro Tag sind maximal sechs Schaltpunkte möglich; jeder Phase ist ein Raum-Sollwert zugeordnet. Zusätzlich zu den Wochentagen (Montag bis Sonntag) können Sie einen Sondertag programmieren, also ein spezielles Tagesheiz-/kühlprogramm. Der Sondertag wird dann aktiviert, wenn Sie im Menü Ferien / Sondertag ( Seite 18) einen Eintrag machen. Änderungen an der Steuerzentrale sind nur möglich, wenn die Schaltuhr in Ihrer Steuerzentrale das Pro- gramm vorgibt. Wird das Programm von einer externen Leitstelle bestimmt, dann können Änderungen nur von dort vorgenommen werden. Vor dem Eingeben beachten

• Sie geben immer zuerst die Anfangszeit der Heiz-/ Kühlphase und dann die Raumbetriebsart dieser Phase ein

• Sie haben die Raumbetriebsarten , und zur Verfügung. Die zugeordneten Sollwerte stellen Sie im Menü Raumtemp.-Sollwert… ein ( Seite 11)

• Sie können jedes Tagesheiz-/kühlprogramm auf andere Tage kopieren ( Seite 17) Ändern und Löschen von Zeiten und Sollwerten

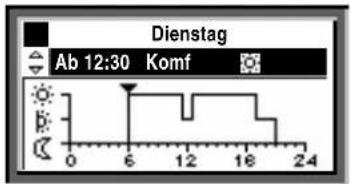

1. Gewünschten Tag anwählen

2. Im Diagramm die Marke

zum zu ändernden Zeit- punkt bringen

3. Gewünschte Zeit verstellen.

Löschen des Zeitpunktes: Zeit über 00:00 zurückstel- len, bis ––:–– erscheint

4. Gewünschte Betriebsart wählen

5. Bei Bedarf weitere Zeiten und Betriebsarten verstellen

Pfad: Willkommen > Hauptmenü > Raumgruppe 1… > Schaltuhr…17 Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005 Eingeben von zusätzlichen Schaltpunkten

1. Gewünschten Tag anwählen

2. Im Diagramm die Marke

zum letzten Zeitpunkt des aktuellen Programms bringen

3. Drehdruckknopf «OK» um einen Rastpunkt weiter

drehen; es erscheint ––:–– ––––––

4. Gewünschte Anfangszeit einstellen

5. Gewünschte Raumbetriebsart einstellen

Kopieren eines Zeitschaltprogramms innerhalb einer Woche

1. Den zu kopierenden Tag anwählen

2. Drehdruckknopf «OK» im Uhrzeigersinn drehen, bis

Kopieren auf: erscheint

3. Drehdruckknopf «OK» drücken

4. Menü mit Auswahl an Tagen (Wochenabschnitte,

einzelne Wochentage, Sondertag) erscheint

5. Gewünschten Tag oder Wochenabschnitt anwählen

6. Kopieren (Drehdruckknopf «OK» drücken)

Kopieren eines Zeitschaltprogramms auf andere Raumgruppen

1. Das zu kopierende Zeitschaltprogramm anwählen

2. Drehdruckknopf «OK» im Uhrzeigersinn drehen, bis

Kopieren auf: erscheint

3. Drehdruckknopf «OK» drücken

4. Menü mit Auswahl an Raumgruppen (Alle Raum-

gruppen, Raumgruppe 1…10) erscheint

5. Gewünschte Raumgruppe anwählen

6. Kopieren (Drehdruckknopf «OK» drücken)

Neues Tagesprogramm erstellen In der Steuerzentrale ist bereits ab Werk für jeden Tag (inkl. Sondertag) ein Tagesprogramm eingegeben. Sie müssen also nie ein neues Tagesprogramm erstellen, sondern immer ein bereits vorhandenes ändern. Betriebsspannung weg – Heiz-/Kühlprogramm weg? Fällt die Betriebsspannung weg, so bleiben die eingege- benen Tagesprogramme unabhängig von der Dauer des Spannungsunterbruchs gespeichert. Erstellen Sie zuerst schriftlich einen Wochenplan für die täglichen Zeitpunkte und Betriebsarten – das Eingeben in die Steuerzentrale geht so viel besser!18 Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005 Wollen Sie Ferienperioden eingeben? Sie können Ihrer Steuerzentrale pro Raumgruppe 16 Ferienperioden eingeben. Während einer Ferien- periode ist kein Heiz-/Kühlprogramm aktiv; sondern dauernd die gleiche Raum- bzw. BW-Betriebsart. Datum Eingeben in den Untermenüs Eintrag 1, Eintrag 2, Eintrag 3 usw. müssen Sie pro Ferienperiode:

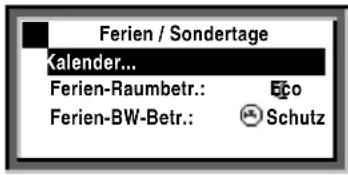

• Bedienzeile Beginn: Datum, Jahr und Uhrzeit des Ferienbeginns

• Bedienzeile Ende: Datum, Jahr und Uhrzeit des Ferienendes

• Bedienzeile Anlass: Ferien Jeder Eintrag kann gelöscht werden: Bedienzeile Eintrag löschen... wählen und bestätigen. Raumbetriebsart Die gewünschte Raumbetriebsart geben Sie auf der Bedienzeile Ferien-Raumbetr ein. Möglich sind Economy oder Schutzbetrieb . Die Eingabe gilt für alle Ferienpe- rioden. BW-Betriebsart Die gewünschte BW-Betriebsart geben Sie auf der Bedienzeile Ferien-BW-Betr ein. Möglich sind

Normal , Reduziert oder Schutzbetrieb . Die Einga- be gilt für alle Ferienperioden. Pfad: Willkommen > Hauptmenü > Raumgruppe 1… > Ferien / Sondertage… > Kalender… > Eintrag 1… Pfad: Willkommen > Hauptmenü > Raumgruppe 1… > Ferien / Sondertage… > Ferien-Raumbetr.: Pfad: Willkommen > Hauptmenü > Raumgruppe 1… > Ferien / Sondertage… > Ferien-BW-Betr.: Erstellen Sie vor dem Eingeben schriftlich einen Jahresplan für alle Ferienperioden!19 Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005 Wollen Sie Sondertage eingeben? Sie können Ihrer Steuerzentrale pro Raumgruppe 16 Sondertage eingeben. Während der Sondertage ist nicht das normale Heiz-/Kühlprogramm für den Heiz-/ - Kühlbetrieb aktiv, sondern ein separates Programm. Datum Eingeben in den Untermenüs Eintrag 1, Eintrag 2, Eintrag 3 usw. müssen Sie pro Sondertag:

• Bedienzeile Beginn: Datum, Jahr und Uhrzeit des Sondertags

• Bedienzeile Ende: Für 1 Sondertag: die im Pop-up erscheinenden Daten bestätigen. Für 2 und mehr aufeinander folgende Sondertage: Datum, Jahr und Uhrzeit des letzten Sondertages

• Bedienzeile Anlass: Sondertag Jeder Eintrag kann gelöscht werden: Bedienzeile Eintrag löschen... wählen und bestätigen. Heiz- / Kühlprogramm Das Heiz-/Kühlprogramm für Sondertage geben Sie im Menü Schaltuhr ein ( Seite 16). Es gilt für alle Sonder- tage.

Pfad: Willkommen > Hauptmenü > Raumgruppe 1… > Ferien / Sondertage… > Kalender… > Eintrag 1…

Erstellen Sie vor dem Eingeben schriftlich einen Jahresplan für alle Sondertage!20 Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005 Wollen Sie eine Messwertaufzeichnung abfragen? Unter dem Menü Trend…, kann der Verlauf von bis ma- ximal 4 Messgrössen (Trendkanal 1…4) einzeln abgerufen werden. Die Trendfunktion zeigt eine Messwertaufzeich- nung in folgende Ansichten an: Aufzeichnung der letzten 8 Minuten, 8 Stunden, 24 Stunden und der letzten 6 Tage. Messwertaufzeichnung abfragen:

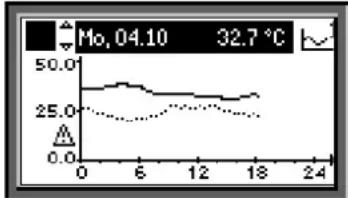

• Menü Trend… anwählen

• Gewünschten Trendkanal 1…4 oder Messgrösse in Klartext anwählen; es erscheint die 24-Stunden- Ansicht des aktuellen Tages. Navigation der Ansichten:

• Mit einem Dreh nach links am Drehdruckknopf, springt die Anzeige jeweils um einen Tag zurück und umge- kehrt.

• Ausgehend von der aktuellen 24-Stunden-Ansicht, erreichen Sie die Ansicht der letzten 8 Stunden mit einem Dreh nach rechts. Mit einem weiteren Dreh nach rechts gelangen Sie in die Ansicht der letzten 8 Minuten, mit einem Dreh nach links wieder zurück.

• Mit der «ESC» Taste gelangen Sie wieder zurück ins vorherige Menü. Die Messwertaufzeichnung wird wie folgt dargestellt:

Pfad: Willkommen > Hauptmenü > Trend… > Trendkanal 1… Diese Funktion ist nur verfügbar, wenn die Anlage dafür konzipiert wurde und die notwendigen Einstellungen an der Steuerzentrale bei der Inbetriebnahme vom Service-Techniker vorgenommen worden sind.21 Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005 Wollen Sie den Zugang auf einen bestimmten Raum-Controller RXB? Raum-Controller RXB wählen:

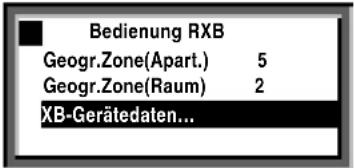

• Wählen Sie das Menü Bedienung RXB… an

• Geben Sie die Nummer der geografischen Zone pro Geogr.Zone(Apart.), Geogr.Zone(Raum) des RXB ein, auf welchen Sie zugreifen wollen

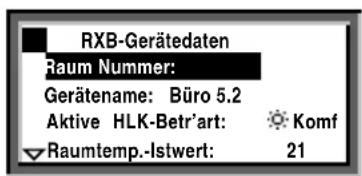

• Wählen Sie dann das Menü RXB-Gerätedaten an Bedienung RXB Geogr.Zone(Apart.) 5 Geogr.Zone(Raum) 2 RXB-Gerätedaten…

Pfad: Willkommen > Hauptmenü > Bedienung RXB… > RXB-Gerätedaten…22 Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005 Folgende Informationen zum Raum-Controller RXB werden angezeigt: RXB-Gerätedaten Raum Nummer: 110 Gerätename: Büro 5.2 Aktive HLK-Betr’art: Komf Raumtemp.-Istwert: 21 °C

Es bedeuten: Raum Nummer: Hier steht die Nummer in welchem sich der Raum- Controller RXB befindet. Im Beispiel: Raumnummer 110. Gerätename: Mit dem Gerätenamen hat jeder Raum-Controller RXB seine eigene Bezeichnung. Im Beispiel: Büro 5.2. Aktive HLK-Betr'art: Hier wird die momentan aktive Raumbetriebsart ange- zeigt. Im Beispiel regelt der Raum-Controller RXB in der Raumbetriebsart Komf (Komfort). Raumtemp-Istwert: Hier steht die momentan vorherrschende Raumtempera- tur des gewählten Raumes. Im Beispiel: 21 °C. Raumtemp-Soll akt: Hier steht der aktuelle Raumtemperatur-Sollwert des gewählten Raumes.23 Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005 Steht eine Störung an? Eine Störung in Ihrer Anlage wird im Anzeigefeld ange- zeigt; zudem blinkt oder leuchtet die Leuchtdiode (LED) in der Taste . Gehen Sie wie folgt vor: LED blinkt:

1. Drücken Sie die Taste

, um die Störung zu quittie- ren.

2. Leuchtet die LED nach wie vor, ist die Störung nicht

behoben oder sie muss durch nochmaliges Drücken der Taste entriegelt werden. LED leuchtet:

1. Beheben Sie die Störung.

2. Leuchtet die LED nach wie vor, kann die Störung

durch Drücken der Taste entriegelt werden. Das Entriegeln einer Störung ist nur möglich, wenn deren Ursache behoben worden ist. Wenn Sie mit diesen Massnahmen die Störung nicht beheben können, dann verständigen Sie Ihren Lüftungs- techniker. Erläuterungen zur Störungsanzeige: Menü Störungen aktuell... Hier sehen Sie, welche Störungen zur Zeit anstehen. Gezeigt wird von jeder Störung:

• der Verursacher (z. B. Aussentemperaturfühler)

• die Störungsnummer (wichtig für den Lüftungstechni- ker)

• das Datum und die Uhrzeit des Auftretens Menü Störungshistorie... Hier werden die letzten 10 Störungen einzeln aufgeführt. Die Angaben sind wie bei der aktuellen Störung. Menü Störungsmeldungen Bus... Umfasst Ihre Anlage mehrere vernetzte Geräte, so werden Störungen anderer Geräte an Ihrer Steuerzen- trale angezeigt. Störungsanzeige auf der Einstellebene Wenn Sie die Taste «ESC» 2 Sekunden lang gedrückt halten, wird die aktuelle Störung angezeigt. Pfad: Willkommen > Hauptmenü > Störungen…24 Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005 Welche Angaben benötigt Ihr Lüftungstechniker? Ihre Steuerzentrale hat Kenndaten, die Ihr Lüftungstech- niker benötigt, um Hilfe zu leisten, Auskünfte über Ihre Lüftungsanlage zu erteilen usw.. Sie finden diese Anga- ben in den Untermenüs Geräte-Informationen.... Regler Bedienzeile Erläuterung, Beispiel Datei B Software-Version der Steuerzentrale Hardware-Version der Steuerzentrale

Pfad: Willkommen > Hauptmenü > Geräte-Informationen... > Regler…25 Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005 Wie spart man Energie ohne Komforteinbusse?

• Heizen Sie tagsüber höchstens auf 21 °C. Jedes Grad darüber erhöht die Heizkosten um 6 bis 7 %

• Kühlen Sie tagsüber höchstens bis 24 °C. Jedes Grad darunter erhöht die Kühlkosten

• Richtwerte für die Raumtemperatur in Wohn- und in Arbeitsräumen in der Heiz- bzw. Kühlperiode sind: – Tagsüber in der Heizperiode: Prekomfort = 19 °C, Komfort = 20...22 °C – Tagsüber in der Kühlperiode: Prekomfort = 28 °C, Komfort = 22...24 °C – Nachts in der Heizperiode: Economy = 14...18 °C. Beachten Sie kälteempfindliche Gegenstände wie Zimmerpflanzen! – Nachts in der Kühlperiode: Economy = 29...31 °C

• Direkt vor Lüftungsein- und Auslasselementen sollten keine Vorhänge, Möbel und andere Gegenstände sein. Sie behindern die Luftzirkulation und können zu Zuger- scheinungen führen

• Geschlossene Fensterläden und Storen verringern Wärmeverlust nach aussen.

• Rechtzeitiges Betätigen der Aussenstoren und Marki- sen während der Kühlperiode, verhindert den Einfall von Sonnenlicht und spart Kühlenergie

• Lassen Sie regelmässig die Luftfilter überprüfen und ggf. auswechseln Hat Ihre Anlage ein Raumgerät mit Temperatur- und ggf. Feuchtefühler, darf es keinen störenden Temperatur- und Feuchteeinflüssen ausgesetzt sein, da sonst die Regelfunktion beeinträchtigt werden kann. Deshalb gilt für den «Fühlerraum»:

• Vermeiden Sie Zugluft durch offene Türen

• Vermeiden Sie aber auch Fremdwärme durch Men- schen, Maschinen und Beleuchtung

• Direkt vor Temperatur- und Feuchtefühler sollten keine Vorhänge, Möbel und andere Gegenstände sein

Gezieltes Energiesparen bedeutet nicht nur Schonung der natürlichen Ressourcen, sondern auch aktiven Umweltschutz!26 Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005
