Producttype	Regelcentrale voor HVAC-systeem
Merk	Siemens
Model	RMB795
Voeding	24 V AC (typisch voor Siemens-apparaten)
Weergave	LCD-scherm met symbolen en tekst
Bedieningselementen	Navigatieknop OK, ESC-toets, INFO-toets, storingsknop
Hoofdfuncties	Tijdprogrammering, Comfort/Comfortreductie/Economie/Bescherming, beheer van uitzonderingsdagen en vakanties, trendregistratie, foutmeldingen
Aantal ruimtegroepen	Maximaal 10 groepen
Aantal klimaatregimes	4 (Comfort, Comfortreductie, Economie, Beschermingsfunctie)
Aantal vakantieperiodes	Maximaal 16 per groep
Aantal uitzonderingsdagen	Maximaal 16 per groep
Aantal dagelijkse omschakelingen	Maximaal 6 per dag
Programmageheugen	Bewaard bij stroomuitval
Onderhoud en reiniging	Reinigen met een droge, zachte doek. Geen vloeistoffen gebruiken.
Veiligheid	Installatie en inbedrijfstelling alleen door een gekwalificeerde technicus. Ingebouwde vorstbeveiliging.
Algemene informatie	Handleiding beschikbaar in Frans, Duits, Engels, Nederlands en andere talen.

Veelgestelde vragen - RMB795 SIEMENS

Hoe stel ik de tijd en datum in op de Siemens RMB795?

Ga naar het hoofdmenu via de OK-knop, selecteer Tijd / Datum. Draai aan de OK-knop om de waarden (tijd, datum, jaar) te wijzigen en druk op OK om te bevestigen. De overgang tussen zomer- en wintertijd is automatisch als de startdata correct zijn ingevoerd.

Hoe wijzig ik de kamertemperatuur?

Ga naar Hoofdmenu > Ruimte groep X > Instelpunt kamertemp.. Selecteer het gewenste regime (Comfort, Comfortreductie, Economie) en draai aan de OK-knop om de waarde in te stellen. Bevestig door op OK te drukken.

Hoe programmeer ik vakantieperiodes?

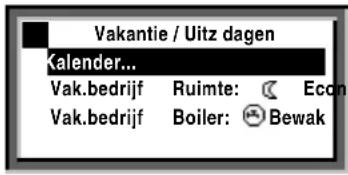

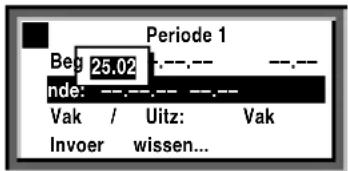

Ga in het menu Ruimte groep X > Vak. / uitzonderingsdagen > Kalender en selecteer een ingang (1 tot 16). Stel de start- en einddatum en -tijd in en kies het gewenste klimaatregime (Economie of Bescherming) bij Vakantie klimaatregime.

Hoe raadpleeg ik een foutmelding op het apparaat?

Bij een fout knippert of brandt de LED op de storingsknop. Druk op de ⏻-toets om te bevestigen. Als de LED blijft branden, los de oorzaak van de fout op en ontgrendel door opnieuw te drukken. U kunt ook het menu Fouten > Huidige fouten raadplegen voor meer details.

Wat betekenen de symbolen op het scherm?

De symbolen omvatten: ☀ Comfort, P Comfortreductie, € Economie, Ⓔ Beschermingsfunctie, ⏻ Fout, Auto voor automatische werking, enz. Een volledige lijst staat in de handleiding op pagina 5.

Hoe kopieer ik een tijdschema van de ene dag naar de andere?

Selecteer de te kopiëren dag in het menu Klok, draai aan de OK-knop tot u 'Kopiëren naar:' ziet, druk op OK, kies de bestemmingsdag of -dagen en bevestig met OK.

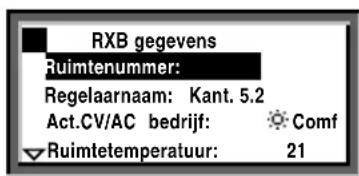

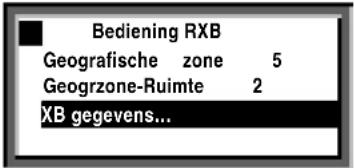

Hoe krijg ik toegang tot informatie van een RXB-ruimteregelaar?

Ga naar Hoofdmenu > RXB-modus, specificeer de geografische zone (appartement/kamer) van de RXB en selecteer RXB-gegevens. U ziet het kamernummer, de naam, het huidige regime, de gemeten temperatuur en het instelpunt.

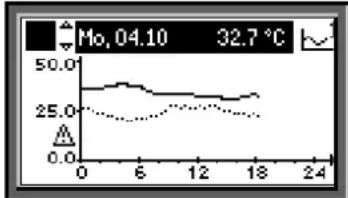

Hoe raadpleeg ik de temperatuurgeschiedenis?

Ga naar Hoofdmenu > Trend > Trend kanaal X. U kunt de registraties van de laatste 8 minuten, 8 uur, 24 uur of 6 dagen bekijken. Draai aan de knop om tussen de weergaven te navigeren.

Hoe schakel ik naar handmatige modus zonder tijdschema?

Ga naar Ruimte groep X > Klimaatregime > Voorselectie, kies een permanent regime (Comfort, Comfortreductie, Economie of Bescherming) in plaats van Auto. Vergeet niet terug te schakelen naar Auto als u het tijdschema weer wilt activeren.

Wat zijn de energiebesparingstips?

Stel de verwarming in op maximaal 21 °C en de koeling op minimaal 24 °C overdag. Gebruik de regimes Comfortreductie en Economie tijdens afwezigheid. Sluit 's nachts zonweringen en rolluiken. Zorg ervoor dat luchtinlaten niet geblokkeerd zijn.

GEBRUIKSAANWIJZING RMB795 SIEMENS

nl Gebruiksaanwijzing Naregelingencentrale

Niet benodigde talen kunnen worden verwijderd

Siemens Building Technologies / HVAC Products CE1B3121x2 74 319 0462 0 a 15.04.2005

Siemens Building Technologies / HVAC Products CE1B3121x2 74 319 0462 0 a 15.04.2005

nl Bedieningshandleiding

Synco™ 700

Naregelingencentrale RMB795

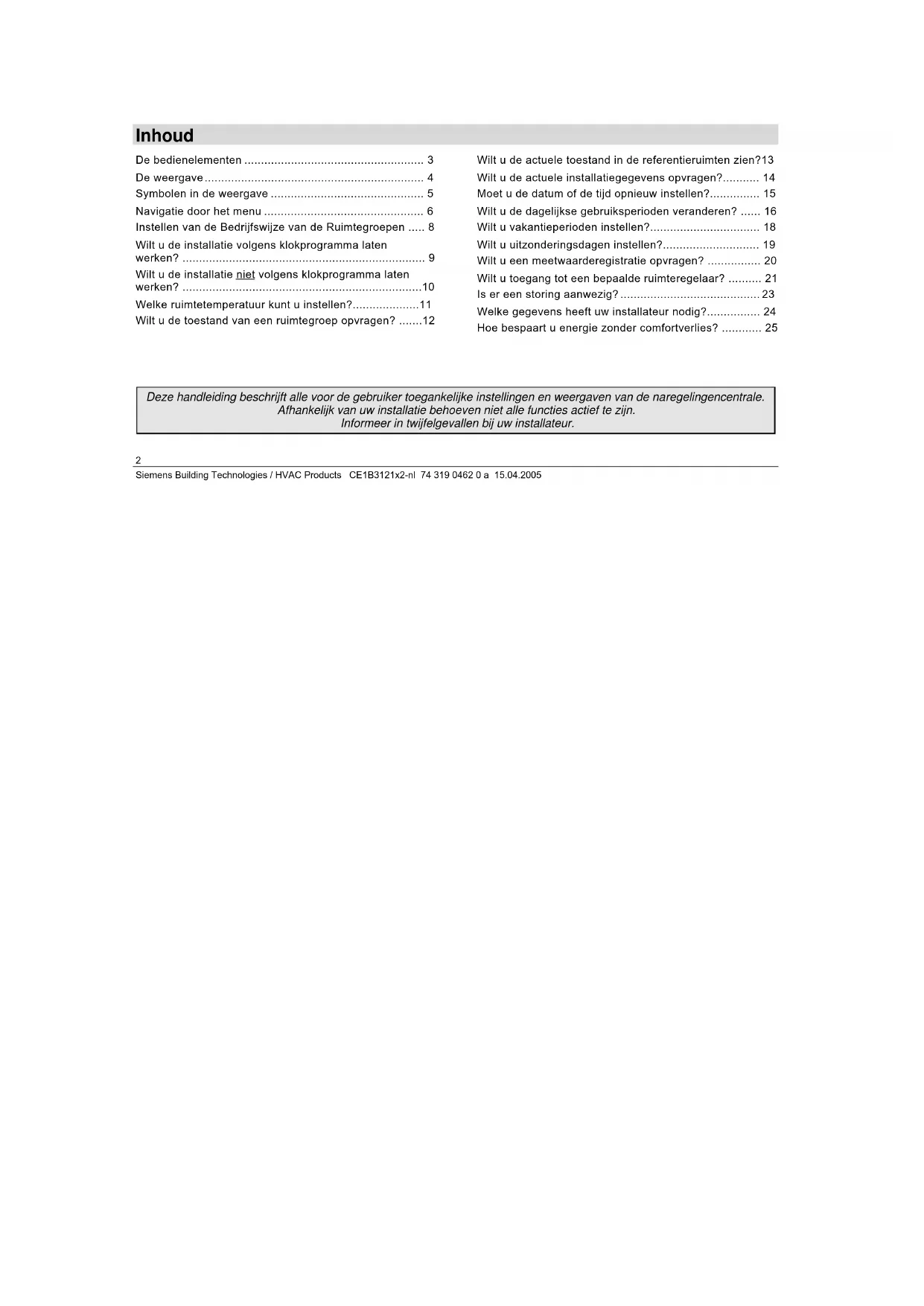

Navigatie door het menu 6

Instellen van de Bedrijfswijze van de Ruimtegroepen ..... 8

Wilt u de installatie volgens klokprogramma laten werken? 9

Wilt u de installatie niet volgens klokprogramma laten werken? 10

Welke ruimtetemperatuur kunt u instellen?......11

Wilt u de toestand van een ruimtegroep opvragen? .....12

Wilt u de actuele toestand in de referentieruimten zien?13

Wilt u de actuele installatiegegevens opvragen?...... 14

Moet u de datum of de tijd opnieuw instellen?...... 15

Wilt u de dagelijkse gebruiksperioden veranderen? ..... 16

Wilt u vakantieperioden instellen?...... 18

Wilt u uitzonderingsdagen instellen?...... 19

Wilt u een meetwaarderegistratie opvragen? ...... 20

Wilt u toegang tot een bepaalde ruimteregelaar? ...... 21

Is er een storing aanwezig? 23

Welke gegevens heeft uw installateur nodig?...... 24

Hoe bespaart u energie zonder comfortverlies? ...... 25

Deze handleiding beschrijft alle voor de gebruiker toegankelijke instellingen en weergaven van de naregelingencentrale.

Afhankelijk van uw installatie behoeven niet alle functies actief te zijn.

Informeer in twijfelgevallen bij uw installateur.

De bedienelementen

Opklikbare bediening

Losgeplaatste bediening

1 Display

2 Infotoets «INFO»

Functie 1: Belangrijke installatiegegevens oproepen Functie 2: Verklaring van het datapunt in het actuele menu oproepen

3 Draaidrukknop «OK»

Draaien: Bedienregel kiezen resp. waarde verstellen Drukken: Bedienregel resp. waarde bevestigen

4 Terugtoets «ESC»

Naar het vorige menu terugspringen

5 Storingstoets 🔔 met lichtdiode (LED)

LED brandt/knippert: Storingsweergave Drukken: Storing bevestigen resp. ontgrendelen

De weergave

Het weergaveveld biedt verschillende mogelijkheden. Het weergegeven voorbeeld toont hoe een menubeeld is opgebouwd. Andere mogelijkheden zijn: - Startpagina (Welkomstbeeld) - Hulpbeelden - Pop-up («beeld in beeld» voor instellingen)

Symbolen in de weergave

Symbol	Betekenis Symbol Betekenis
1	Ruimtegroep met ruimtegroepnummerHier: Ruimtegroep 1	[2476]	Trendweergave van een meetwaarde met trendkanaalnummer. Hier: Trendkanaal 1
Auto	Automatisch bedrijf volgens klokprogramma		Vakantie
	Ruimtebedrijf Comfort	[OKWX]	Uitzonderingsdag
	Ruimtebedrijf Precomfort	[OOTVI]	Hulpbeeld – Verklaring van het gekozen datapunt oproepen
	Ruimtebedrijf Economy
	Ruimtebedrijf Bewaking	[XYKS]	Infoniveau – Belangrijke gegevens oproepen
	Boilerbedrijf Normaal	[OKWX]	Instelniveau – Aflezen en verstellen
	Boilerbedrijf Gereduceerd		Wachten – Zoekfunctie actief
	Boilerbedrijf Nachtbewaking	[SZ48]	Storing

De in deze handleiding gebruikte menunamen "Ruimtegroep 1...10" en "Trendkanaal 1...4" kunnen door de servicetechnicus bij de inbedrijfstelling van een andere naam zijn voorzien!

Navigatie door het menu

Startpagina:

Hoofdmenu:

Inleiding

Deze bedieningshandleiding helpt u met vraag- en antwoordhoofdstukken (Wilt u ... enz., vanaf blz.9), de centrale te bedienen.

Daarbij wordt o.a. altijd het Pad aangegeven, dat u in het menu moet doorlopen, om bij de betreffende functie te komen – vanaf de startpagina tot aan de verstelbare waarde.

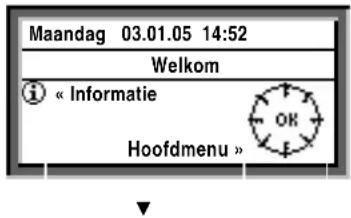

Startpagina

In «onbediende toestand» verschijnt in de weergave altijd de startpagina – behalve als er een storing aanwezig is.

1. Druk op de draaidrukknop «OK»:

De menulijst verschijnt.

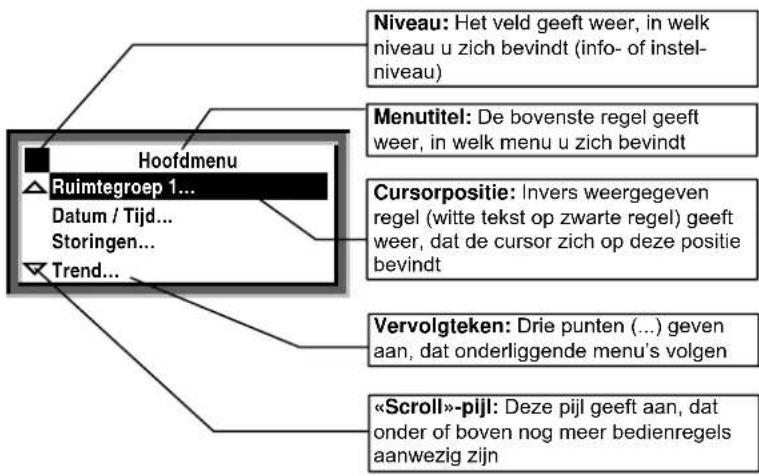

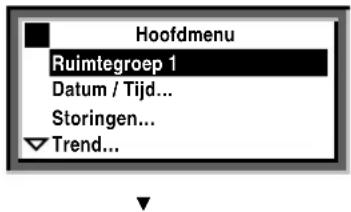

Hoofdmenu

1. Draai aan de draaidrukknop «OK»: De cursor springt van de ene regel naar de andere.
2. De gekozen regel verschijnt met zwarte achtergrond en lichte tekst.
3. Kies de gewenste regel.
4. Bevestig deze regel door indrukken van de draaidrukknop «OK».

Submenu:

Getalwaarde instellen:

Submenu

1. U bevindt zich nu in het submenu.
2. De drie punten (...) achter de tekst betekenen dat er nog een submenu is.
3. Volg het aangegeven pad, door de draaidrukknop «OK» te draaien, om de regel te vinden resp. drukken, om de regel te bevestigen.
4. Aan het einde van het pad komt u bij de verstelbare waarde.

Getalwaarde instellen

1. De getalwaarde verschijnt vaak als «Pop-up» (als «beeld in beeld»)
2. Verstellen de waarde door draaien van de draaidrukknop «OK».
3. Bevestig aansluitend de waarde door indrukken van de draaidrukknop «OK».
4. De cursor gaat nu verder naar de volgende instelbare waarde of terug naar het datapunt, als geen andere verstelbare waarde voorhanden is.
5. Met de toetst «ESC» gaat u altijd terug naar het vorige veld of menu.
6. Door meerdere malen indrukken van de toets «ESC» komt u terug op de startpagina.

In de meeste menu's kunt u de verklaring van de gekozen regel oproepen.

Druk daartoe op de «INFO» toets.

Instellen van de Bedrijfswijze van de Ruimtegroepen

In de submenu's Ruimtegroep 1...10 > Bedrijfswijze... is de voorinstelling Auto, die voor de betreffende ruimtegroep geldt.

In dit geval werkt de installatie in de betreffende ruimtegroep automatisch.

De regeling wordt zelfstandig in- en uitgeschakeld, de oorzaak daarvoor kan o.a. zijn:

• Jaar-of weekklokprogramma
- Ingrepen door een ruimtebedienapparaat
• Zomernachtventilatie
- Brand-Uitschakeling
- Rookafzuiging
- Externe commando's via signaalingangen

Pad: Welkom > Hoofdmenu > Ruimtegroep 1... > Bedrijfswijze... > Keuzeschakelaar: > ...

Wilt u de installatie volgens klokprogramma laten werken?

Met de ruimtebedrijfswijze Volgt de naregelingencentrale het klokprogramma.

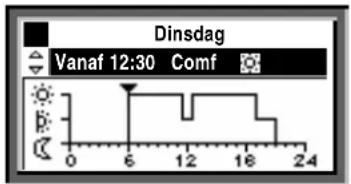

Klokprogramma

In het klokprogramma zijn voor alle perioden van het dagelijkse verwarmings-/koelbedrijf de begintijd en de bijbehorende bedrijfswijze (ruimte-instellingen) ingesteld. Het klokprogramma is in uw centrale ingesteld; U kunt deze instellingen veranderen (blz.16) en daarmee aan uw persoonlijke wensen aanpassen.

Voorbeeld van een klokprogramma:

Vanaf 06:00: Comfort bedrijf Vanaf 11:30: Precomfort bedrijf Vanaf 12:30: Comfort bedrijf Vanaf 17:00: Precomfort bedrijf Vanaf 19:00: Economy bedrijf

Wilt u de installatie niet volgens klokprogramma laten werken?

Andere ruimtebedrijfswijze

Als u de installatie niet volgens klokprogramma (dus niet automatisch) wilt laten werken, dan kiest u op de bedienregel Keuzeschakelaar één van de volgende bedrijfswijzen:

Instellingen

De aan de ruimtebedrijfswijze gekoppelde temperatuur-instellingen hebben dezelfde symbolen en betekenis. Instellen: blz. 11.

	Comfort	Installatie IN, Verw / Koelen op Comfort temperatuur
	Precomfort	Installatie IN, Verw / Koelen op Precomfort temperatuur
	Economy	Installatie UIT, Nachtbewakingsbedrijf Verw / Koelen op Economy temperatuur; Zomernachtventilatie en vorstbewaking geactiveerd
	Bewaking	Installatie UIT; vorstbewaking geactiveerd

Pad: Welkom > Hoofdmenu > Ruimtegroep 1...> Bedrijfswijze... > Keuzeschakelaar: > ...

Als u slechts tijdelijk met een «vaste bedrijfswijze» wilt verwarmen /koelen, vergeet dan niet tijdig weer terug te schakelen naar bedrijfswijze Auto!

10

Siemens Building Technologies / HVAC Products CE1B3121x2-nl 74 319 0462 0 a 15.04.2005

Welke ruimtetemperatuur kunt u instellen?

Uw naregelingencentrale biedt vier bedrijfswijzen. Aan elke bedrijfswijze zijn twee temperatuurinstellingen gekoppeld (Verwarmen en Koelen).

Afhankelijk van de gekozen bedrijfswijze schakelt uw centrale de instellingen volgens klokprogramma om (blz.9).

De volgende instellingen staan ter beschikking. De fabrieksinstelling is tevens instel richtwaarde.

U kunt de instellingen aan uw wensen aanpassen.

Symbool Bedrijfswijze Wat gebeurt er in de ruimte? Richtwaarde*Verw. Koelen
☀️	Comfort Dit is de bedrijfswijze voor een in gebruik zijnde ruimte; zorgt voor een behaaglijk ruimteklimaat		21 °C	24 °C
þ	Precomfort Dit is een energiebesparende bedrijfswijze, om bij omschakelen naar Comfort snel de behaaglijke toestand te bereiken		19 °C	28 °C
℃	Economy Installatie UIT. In de ruimte wordt een minimale / maximale temperatuur onderhouden (Nachtbewakingsbedrijf)		15 °C	30 °C
©	Bewaking Installatie UIT. Vorstbewaking actief ---- ----

* = Fabrieksinstelling
Pad: Welkom > Hoofdmenu > Ruimtegroep 1... > Ruimtetemp instelling...

Wilt u de toestand van een ruimtegroep opvragen?

Als u tijdens automatisch Verw.-/Koelbedrijf de momentele toestand van de installatie (de ruimtebedrijfswijze) wilt weten, gaat u naar het Info niveau:

1. Terug naar startpagina met de toets «ESC»
2. Toets «INFO» indrukken of draaidrukknop draaien.
   De ruimtebedrijfswijze wordt als volgt weergegeven:

i	Ruimtegroep 1	1
	Bedrijfswijze:	Comf
	Koelen instelling:	24.0 °C
	Verwarmen instelling:	21.0 °C
	Oorzaak:	Schakelklok

Hierin betekenen:

Bedrijfswijze:

Hier wordt de momenteel actieve ruimtebedrijfswijze weergegeven. In het voorbeeld: Ruimtegroep 1 ⚙ Comf (Comfort).

Koelen instelling:

Hier wordt Comfort-instelling voor koelen weergegeven.

Verwarmen instelling:

Hier wordt Comfort-instelling voor verwarmen weergegeven.

Oorzaak

Hier wordt de actuele toestand verklaard. Oorzaken kunnen zijn:

• Bedrijfswijze contact (handmatige omschakeling)
• Bedrijfskeuzeschakelaar (handmatige omschakeling)
• Aanwezigheidtoets op ruimtebedienapparaat
• Timertoets op QAW-ruimteapparaat
• Uitzonderingsdag
  • Vakantie
• Schakelklok van het klokprogramma (in voorbeeld)

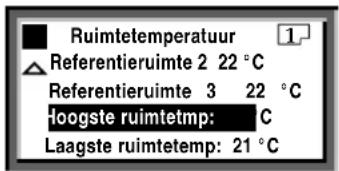

Wilt u de actuele toestand in de referentieruimten zien?

Kies het menu Ruimtetemperatuur....

In het voorbeeld betekent dit voor Ruimtegroep 1:

Referentieruimte 2 en 3:

Hier kan die actuele temperatuur worden afgelezen. In dit voorbeeld bedraagt de actuele temperatuur 22 °C in Referentieruimte 2 en 3.

Hoogste ruimtetmp:

Hier kan de hoogste temperatuur binnen de gekozen ruimtegroep worden afgelezen. In dit voorbeeld bedraagt de hoogste temperatuur 23 °C.

Laagste ruimtetemp:

Hier kan de laagste temperatuur binnen de gekozen ruimtegroep worden afgelezen. In dit voorbeeld bedraagt de laagste temperatuur 21 °C.

Pad: Welkom > Hoofdmenu > Ruimtegroep 1... > Ruimtetemperatuur...

Wilt u de actuele installatiegegevens opvragen?

Als u zich op de startpagina bevindt (Welkomstbeeld), voldoet een druk op de «INFO»toets, of een draai aan de draaidrukknop en u bent op het informatieniveau 11. Hier worden de belangrijkste gegevens weergegeven.

Let op: De weergave is afhankelijk van de configuratie van uw installatie.

U kunt hier geen waarden veranderen!

Druk nu op de toets «INFO», of draai aan de draaidrukknop. U komt daarmee stapsgewijs van het ene infoblad naar het andere.

Met de toets «ESC» komt u direct terug op de startpagina.

U kunt b.v. de volgende gegevens opvragen:

• Bedrijfswijze (Toestand, Oorzaak) per ruimtegroep
  • Schakelklok per ruimtegroep
  • Diverse gegevens (buitentemperatuur)

U kunt alleen via de startpagina op de infopagina komen! Als u echter in een menu op de toets «INFO» drukt, dan verschijnen niet de actuele installatiegegevens, maar een hulpbeeld voor het datapunt, waarop de cursor momenteel staat. Het hulpbeeld toont het pad, dat u in het menu hebt doorlopen evenals de uitgebreide datapuntnaam.

Moet u de datum of de tijd opnieuw instellen?

Datum / Tijd

Alle gegevens van de jaarklok in uw naregelingen-centrale zijn bij de inbedrijfstelling van uw installatie ingevoerd. Is desondanks een nieuwe instelling nodig, dan kunt u dat doen in het menu Datum / Tijd.

Zomer- en wintertijd

Hetzelfde geldt voor het geval u het begin voor zomeren wintertijd opnieuw moet invoeren.

Let op:

Hierbij moet u niet de effectieve omschakeldagen invoeren, maar – volgens internationale norm – de vroegst mogelijke datum voor begin zomertijd en begin wintertijd!

Het menu Datum / Tijd bevat:

• Tijd (b.v. 09:53)
- Datum (b.v. 25.07)
- Jaar (b.v. 2005)
- Begin zomertijd (b.v. 25.03.)
- Begin wintertijd (b.v. 25.10.)

Pad: Welkom > Hoofdmenu > Datum / Tijd...

De omschakeling van wintertijd naar zomertijd en omgekeerd gebeurt automatisch!

Wilt u de dagelijkse gebruiksperioden veranderen?

Algemeen

In het klokprogramma kunt u de dagelijkse verwarmings-/koelperioden volgens uw wensen instellen. Per dag zijn maximaal zes schakelpunten mogelijk; aan elke periode is een ruimte-instelling gekoppeld.

Aanvullend op de weekdagen (maandag tot zondag) kunt u een uitzonderingsdag programmeren, dus een speciaal dag-verwarmings-/koelprogramma.

De uitzonderingsdag wordt geactiveerd, als u in het menu Vakantie / Uitz dagen (blz. 18) een instelling doet. Wijzigingen in de centrale zijn alleen mogelijk, als de schakelklok in uw centrale actief is. Wordt het programma door een extern apparaat bepaald, dan kunnen wijzigingen alleen daar plaatsvinden.

Voor het instellen opletten

• U geeft altijd eerst de begintijd van de verw./koelperiode in en daarna de bedrijfswijze van deze periode
• De bedrijfswijzen, en staan ter beschikking. De bijbehorende temperatuurinstellingen stelt u in het menu Ruimtetemp instelling... in (blz. 11)
• U kunt elk programma naar een andere dag kopieren (blz. 17)

Wijzigen en wissen van tijden en instellingen

1. Gewenste dag kiezen
2. In diagram de marking ▼ naar te veranderen tijdstip brengen
3. Gewenste tijd verstellen. Wissen van een schakeltijd: Tijd voorbij 00:00 terugstellen, tot ---:--- verschijnt
4. Gewenste bedrijfswijze kiezen
5. Naar behoefte voor andere instellingen herhalen

Pad: Welkom > Hoofdmenu > Ruimtegroep 1... > Schakelklok...

Instellen van extra schakeltijdstippen

1. Gewenste dag kiezen
2. In diagram de markering ▼ naar laatste tijdstip van het actuele programma brengen
3. Draaidrukknop «OK» een klik verder draaien; er verschijnt —:—— ————
4. Gewenste begintijd instellen
5. Gewenste ruimtebedrijfswijze instellen

Kopiëren van een dagprogramma binnen een week

1. De te kopiëren dag kiezen
2. Draaidrukknop «OK» in klokrichting draaien, tot Copiëren naar: verschijnt
3. Draaidrukknop «OK» indrukken
4. Menu met keuze van dagen (weekdelen, aparte weekdag, uitzonderingsdag) verschijnt
5. Gewenste dag of weekdeel kiezen
6. Kopiëren (Draaidrukknop «OK» indrukken)

Kopiëren van een klokprogramma naar andere ruimtegroepen

1. Het te kopiiëren klokprogramma kiezen
2. Draaidrukknop «OK» in klokrichting draaien, tot Copiëren naar: verschijnt
3. Draaidrukknop «OK» indrukken
4. Menu met keuze van ruimtegroepen verschijnt (alle ruimtegroepen, Ruimtegroep 1...10)
5. Gewenste ruimtegroep kiezen
6. Kopiëren (Draaidrukknop «OK» indrukken)

Een nieuw dagprogramma maken

In de centrale is fabrieksmatig voor elke dag (incl. uitzonderingsdag) een dagprogramma ingesteld. U hoeft dus nooit een nieuw dagprogramma te maken, maar altijd een reeds aanwezig programma veranderen.

Voedingsspanning weg – programma weg?

Valt de voedingsspanning weg, dan blijven de ingevoerde dagprogramma's onafhankelijk van de duur van de spanningsonderbreking opgeslagen.

Maak eerst op papier een weekplan voor de dagelijkse schakeltijden en bedrijfswijzen – het invoeren in de centrale gaat dan veel gemakkelijker!

Wilt u vakantieperioden instellen?

U kunt in uw centrale per ruimtegroep 16 vakantieperioden instellen. Tijdens een vakantieperiode is er geen Verw.-/Koelprogramma actief, maar continu dezelfde ruimte- resp. boiler bedrijfswijze.

Datum

Per vakantieperiode moet u instellen in de submenu's Periode 1, Periode 2, Periode 3 enz.:

• Bedienregel Begin: Datum, jaar en tijdstip van het begin van de vakantie
• Bedienregel Einde: Datum, jaar en tijdstip van het einde van de vakantie
  • Bedienregel Vakantie / Uitzondering: Vakantie

Elke instelling kan worden gewist: Bedienregel Invoer wissen... kiezen en bevestigen.

Bedrijfswijze

De gewenste ruimtebedrijfswijze stelt u op de bedienregel Vak.bedrijf Ruimte in. Instelbaar is Economy of Bewaking. De instelling geldt voor alle vakantieperioden.

Boiler bedrijfswijze

De gewenste boiler bedrijfswijze stelt u op bedienregel Vak.bedrijf Boiler in. Instelbaar is 📍Auto , Normaal 📍 Gereduceerd 🔍 of bewakingsbedrijf 📍 De instelling geldt voor alle vakantieperioden.

Pad: Welkom > Hoofdmenu > Ruimtegroep 1... > Vakantie / Uitz dagen... > Kalender... > Periode 1...

Pad: Welkom > Hoofdmenu > Ruimtegroep 1... > Vakantie / Uitz dagen... > Vak.bedrijf Ruimte:

Pad: Welkom > Hoofdmenu > Ruimtegroep 1... > Vakantie / Uitz dagen... > Vak.bedrijf Boiler:

Stel eerst schriftelijk een jaarplan voor alle vakantieperioden op!

Wilt u uitzonderingsdagen instellen?

U kunt in uw centrale per ruimtegroep 16 uitzonderingsdagen instellen. Hierop is niet het normale Verw.-/Koelprogramma actief, maar een apart programma.

Datum

Per uitzonderingsdag moet u instellen in de submenu's Periode 1, Periode 2, Periode 3 enz.:

• Bedienregel Begin: Datum, jaar en tijdstip van de uitzonderingsdag
• Bedienregel Einde:

Voor 1 uitzonderingsdag: de in het Pop-up venster verschijnende gegevens bevestigen.

Voor 2 en meer op elkaar volgende uitzonderingsdagen: Datum, jaar en tijdstip van de laatste uitzonderingsdag

• Bedienregel Vakantie / Uitzondering: Uitzonderingsdag

Elke invoer kan worden gewist:

Bedienregel Invoer wissen ... kiezen en bevestigen.

Verw- / Koelprogramma

Het Verw-/Koelprogramma voor een uitzonderingsdag stelt u in het menu Schakelklok in (blz.16). Het geldt voor alle uitzonderingsdagen.

Pad: Welkom > Hoofdmenu > Ruimtegroep 1... > Vakantie / Uitz dagen... > Kalender... > Periode 1...

Stel eerst schriftelijk een jaarplan voor alle uitzonderingsdagen op!

Wilt u een meetwaarderegistratie opvragen?

Onder het menu Trend..., kan het verloop van maximaal 4 meetwaarden (Trendkanaal 1...4) apart worden opgevraagd. De trendfunctie geeft een registratie in de volgende uitvoeringen weer:

Weergave van de laatste 8 minuten, 8 uren, 24 uren en van de laatste 6 dagen.

Meetwaarderegistratie opvragen:

• Menu Trend... kiezen
• Gewenste Trendkanaal 1...4 of meetwaarde in klaartekst kiezen; de 24 uur weergave van de actuele dag verschijnt.

Navigatie in de weergave:

- Door een draai naar links met de draaidrukknop springt de weergave telkens een dag terug en omgekeerd.

• Uitgaande van de actuele 24 uur weergave, bereikt u de weergave van de laatste 8 uren met een draai naar rechts. Met opnieuw een draai naar rechts bereikt u de weergave van de laatste 8 minuten, met een draai naar links weer terug.
• Met de «ESC» toets komt weer terug in het vorige menu.

De meetwaarderegistratie wordt als volgt weergegeven:

Pad: Welkom > Hoofdmenu > Trend... > Trendkanaal 1...

Deze functie is alleen beschikbaar, als de installatie daartoe is geconfigureerd en de noodzakelijke instellingen op de centrale zijn gedaan bij de inbedrijfstelling.

20

Siemens Building Technologies / HVAC Products CE1B3121x2-nl 74 319 0462 0 a 15.04.2005

Wilt u toegang tot een bepaalde ruimteregelaar?

Ruimte-regelaar RXB kiezen:

• Kies het menu Bediening RXB..
- Geef het nummer van de Geografische zone en Geogrzone-Ruimte van de RXB op, waarop u wilt ingrijpen
- Kies vervolgens het menu RXB gegevens

Pad: Welkom > Hoofdmenu > Bediening RXB... > RXB gegevens...

De volgende informatie van de ruimteregelaar RXB wordt weergegeven:

°C

Betekenis:

Ruimtenummer:

Hier staat het nummer waarin de ruimteregelaar RXB zich bevindt.

In het voorbeeld: Ruimtenummer 110.

Regelaarnaam:

Met de regelaarnaam heeft elke ruimteregelaar RXB zijn eigen benaming.

In het voorbeeld: Kant. 5.2.

Act.CV/AC bedrijf:

Hier wordt de momenteel actieve ruimtebedrijfswijze weergegeven.

In het voorbeeld regelt de ruimteregelaar RXB in Bedrijfswijze ⚙Comf (Comfort).

Ruimtetemperatuur:

Hier staat de momentele ruimtetemperatuur van de gekozen ruimte.

In het voorbeeld: 21 °C.

Ruimtetemp gew:

Hier staat de actuele gewenste ruimtetemperatuur van de gekozen ruimte.

Is er een storing aanwezig?

Een storing in uw installatie wordt in het display weergegeven; daarnaast knippert of brandt de lichtdiode (LED) in de toets ♀. Ga als volgt te werk:

LED knippert:

1. Druk op de toets ⏻, om de storing te bevestigen.
2. Blijft de LED branden, dan is de storing niet opgeheven of moet door nogmaals drukken worden ontgrendeld.

LED brandt:

1. Hef de storing op.
2. Blijft de LED branden, dan kan de storing door drukken op de toets ♦ worden ontgrendeld. Ontgrendelen van een storing is alleen mogelijk als de oorzaak is opgeheven.

Als u met deze maatregelen de storing niet kunt opheffen, neem dan contact op met uw installateur.

Verklaring van de storingsweergave:

Hier ziet u, welke storingen aanwezig zijn.

Van elke storing wordt weergegeven:

• de oorzaak (b.v. buitentemperatuuropnemer)
• het storingsnummer (belangrijk voor de technicus)
• de datum en tijd van optreden van de storing

Menu Storingshistorie...

Hier worden de laatste 10 storingen apart weergegeven. De gegevens zijn gelijk aan die van de actuele storing.

Menu Storingsmelding Bus...

Bevat uw installatie meerdere met elkaar verbonden regelaars, dan worden storingen van andere regelaars op uw naregelingencentrale weergegeven.

Storingsweergave in het instelniveau

Als u de toets «ESC» 2 seconden lang indrukt, wordt de actuele storing weergegeven.

Pad: Welkom > Hoofdmenu > Storingen...

Welke gegevens heeft uw installateur nodig?

Uw naregelingencentrale bezit specifieke gegevens, die uw installateur nodig heeft, om hulp te kunnen bieden, informatie over uw installatie te kunnen verstrekken enz.. U vindt deze gegevens in de submenu's Regelaar-info....

Basisconfiguratie

Bedienregel Verklaring, voorbeeld
Bestand	B
Software-versie van de naregelingencentrale
Hardware-versie van de naregelingencentrale

Pad: Welkom > Hoofdmenu > Regelaar-info... > Basisconfiguratie...

Hoe bespaart u energie zonder comfortverlies?

• Verwarm overdag hoogstens tot 21 °C. Elke graad hoger verhoogt uw verwarmingskosten met 6 tot 7 %
• Koel overdag hoogstens tot 24 °C. Elke graad lager verhoogt uw koelkosten aanmerkelijk
• Richtwaarden voor de ruimtetemperatuur in woon- en werkvertrekken voor verwarmen en koelen zijn:

• Overdag bij verwarmen: Precomfort = 19 °C, Comfort = 20...22 °C

• Overdag bij koelen: Precomfort = 28 °C, Comfort = 22...24 °C

• 's Nachts bij verwarmen: Economy = 14...18 °C. Let op koudegevoelige objecten zoals kamerplanten!
• 's Nachts bij koelen: Economy = 29...31 °C

- Direct voor ventilatie toevoer- en afzuigelementen mogen zich geen gordijnen, meubels en andere objecten bevinden. Ze hinderen de luchtcirculatie en kunnen leiden tot tochtverschijnselen

• Gesloten zonweringen verminderen het warmteverlies naar buiten.
• Op tijd bedienen van buitenzonwering en markiezen tijdens koelen, verhindert den inval van zonlicht en bespaart koelenergie
• Laat regelmatig de luchtfilters controleren en zonodig vernieuwen

Heeft uw installatie een ruimtetemperatuuropnemer en/of een vochtigheidsopnemer, dan mogen daarop geen storende temperatuur- of vochtinvloeden aanwezig zijn, omdat daardoor de regelfunctie nadelig kan worden beïnvloed. Daarom geldt voor de «opnemerplaats»:

• Vermijd tocht en open deuren
• Vermijd ook vreemde warmte door mensen, apparaten en verlichting
• Direct voor temperatuur- en vochtopnemers geen gordijnen meubels en andere objecten plaatsen

Gerichte energiebesparing betekent niet alleen bescherming van onze natuurlijke bronnen, maar ook een actieve milieubescherming!
