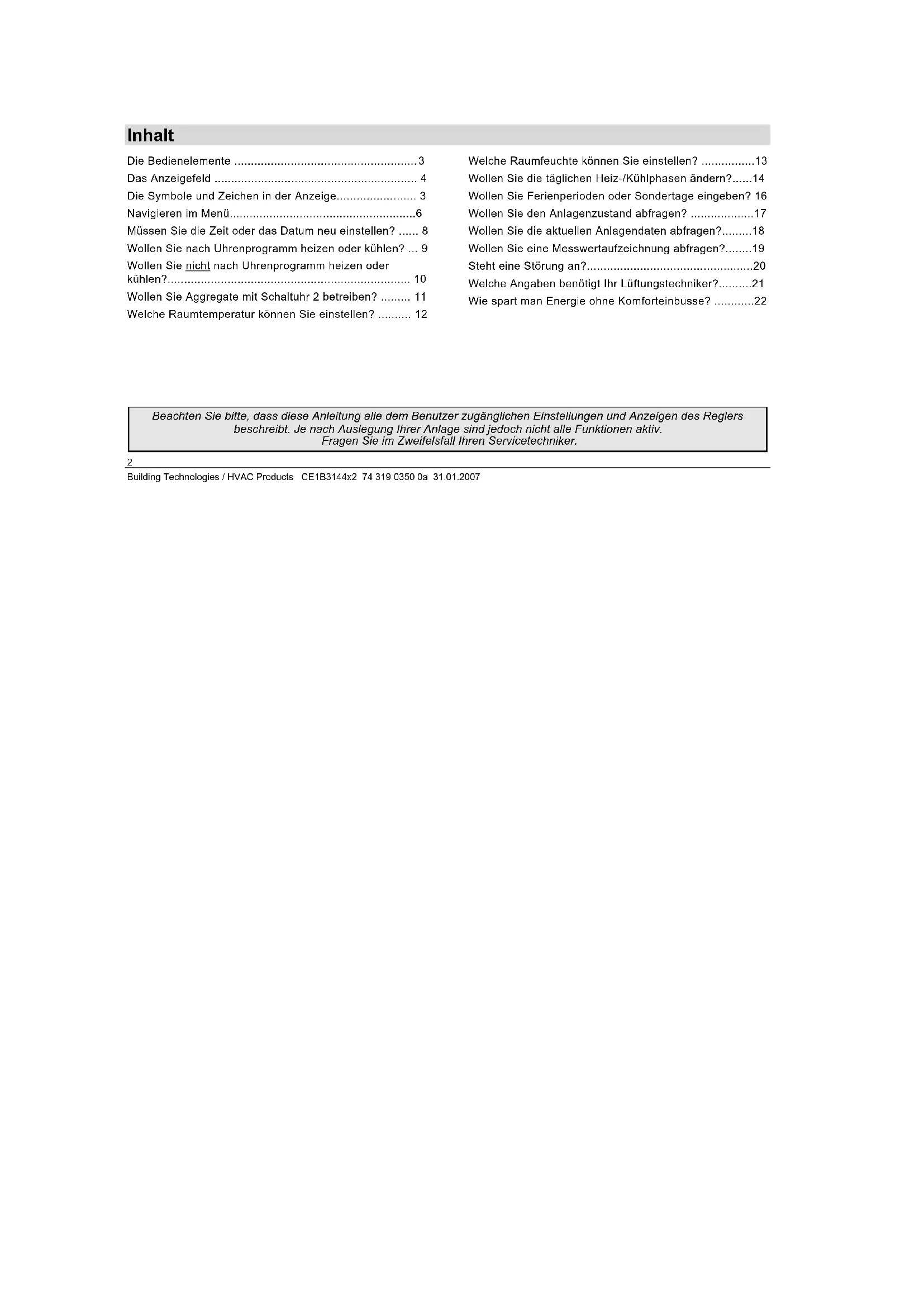

• Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Inhalt Die Bedienelemente p. 3
• Das Anzeigefeld p. 4
• Die Symbole und Zeichen in der Anzeige p. 3
• Navigieren im Menü p. 6
• Müssen Sie die Zeit oder das Datum neu einstellen? p. 8
• Wollen Sie nach Uhrenprogramm heizen oder kühlen? p. 9
• Wollen Sie nicht nach Uhrenprogramm heizen oder kühlen? p. 10
• Wollen Sie Aggregate mit Schaltuhr 2 betreiben? p. 11
• Welche Raumtemperatur können Sie einstellen? p. 12
• Welche Raumfeuchte können Sie einstellen? p. 13
• Wollen Sie die täglichen Heiz-/Kühlphasen ändern? p. 14
• Wollen Sie Ferienperioden oder Sondertage eingeben? 16 Wollen Sie den Anlagenzustand abfragen? p. 17
• Wollen Sie die aktuellen Anlagendaten abfragen? p. 18
• Wollen Sie eine Messwertaufzeichnung abfragen? p. 19
• Steht eine Störung an? p. 20
• Welche Angaben benötigt Ihr Lüftungstechniker? p. 21
• Wie spart man Energie ohne Komforteinbusse? p. 22

Beachten Sie bitte, dass diese Anleitung alle dem Benutzer zugänglichen Einstellungen und Anzeigen des Reglers beschreibt. Je nach Auslegung Ihrer Anlage sind jedoch nicht alle Funktionen aktiv. Fragen Sie im Zweifelsfall Ihren Servicetechniker.3 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Die Bedienelemente 3111Z07

Aufgesetzte Ausführung

3112Z08 Abgesetzte Ausführung

1 Anzeigefeld 2 Infotaste «INFO» Funktion 1: Wichtige Anlagedaten abrufen Funktion 2: Erläuterungen zu den einzelnen Datenpunk- ten im aktuellen Menü abrufen 3 Drehdruckknopf «OK» Drehen: Bedienzeile anwählen bzw. Wert einstellen Drücken: Bedienzeile bzw. Wert bestätigen 4 Rücktaste «ESC» Ins vorherige Menü zurückspringen

Störungstaste mit Leuchtdiode (LED) LED leuchtet/blinkt: Störung anzeigen Drücken: Störung quittieren bzw. entriegeln4 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Das Anzeigefeld Bedienebene: Das Feld zeigt an, in welcher Bedienebene Sie sich befinden (Info- oder Einstellebene) Menütitel: Die oberste Zeile zeigt an, in welchem Menü Sie sich befinden Seitenzahlen: aktuelle / gesamt Hilfsbild/Visualisierung: Visualisiert eine Einstellung (z.B. Ein-/ Ausschaltverhalten) Cursorposition: Invers dargestellte Zeilen zeigen an, dass der Cursor sich auf dieser Position befindet Raumbetriebsart 1-6 Vorgabe: Zustand: Kom

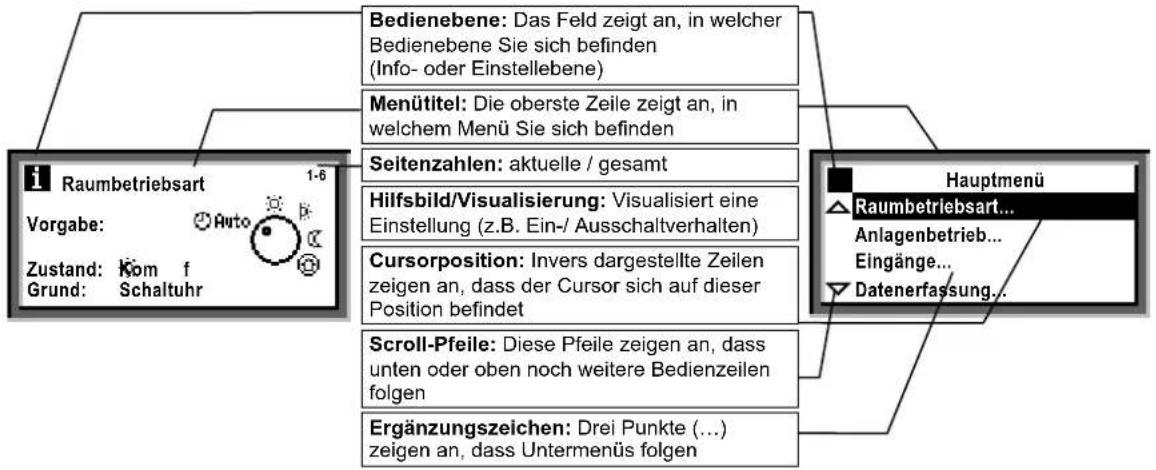

Hauptmenü Raumbetriebsart... Anlagenbetrieb... Eingänge... Datenerfassung... Scroll-Pfeile: Diese Pfeile zeigen an, dass unten oder oben noch weitere Bedienzeilen folgen

Ergänzungszeichen: Drei Punkte (…) zeigen an, dass Untermenüs folgen

Weitere Bildinformationen sind z. B. die Startseite (Willkommensbild) oder Pop-up Fenster für Einstellwerte.5 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Die Symbole und Zeichen in der Anzeige Symbol Bedeutung Symbol Bedeutung Virtueller Drehschalter für die Wahl der Betriebsart Einstellebene – Ablesen und Einstellen (der Punkt markiert die gewählte Betriebsart) Infoebene – Wichtige Anlagedaten abrufen Raumbetriebsart Komfort Raumbetriebsart Prekomfort Raumbetriebsart Economy Schutzbetrieb Schaltuhr

Betriebsschalter (der Logik 1) oder Logik 1

Trend 1 Hilfe-Bild – Erläuterungen zum angewählten Zähler 1 Datenpunkt abrufen Pumpe 1 Bitte warten – der Regler arbeitet Regler 1 Eingestellter Wert Ferien Seitenzahlen – aktuelle / gesamt Sondertag Störung6 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Navigieren im Menü Startseite: Mittwoch 03.01.07 14:52

Einleitung Diese Bedienungsanleitung hilft Ihnen in allen Standardsituationen mit Frage- Kapiteln (Wollen Sie ... usw., ab Seite 9), den Regler zu bedienen. Aufgeführt ist unter anderem immer der Pfad, den Sie im Menü durchlaufen müssen, um zur jeweiligen Funktion zu gelangen – von der Startseite bis zum verstellbaren Wert. Startseite Im unbedienten Zustand erscheint im Anzeigefeld immer die Startseite – ausser bei einer Störung.

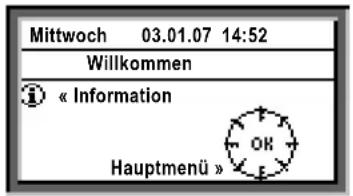

1. Drücken Sie den Drehdruckknopf «OK»: Die Menüliste erscheint.

2. Drehen Sie den Drehdruckknopf «OK»: Der Cursor springt von einer Zeile

3. Die angewählte Zeile erscheint mit schwarzem Hintergrund und einem

invers dargestellten Text.

4. Wählen Sie die gewünschte Zeile an.

5. Bestätigen Sie diese Zeile durch Drücken des Drehdruckknopfes «OK».7

Zahlenwert einstellen: Eintrag 1 Beginn: ––.––.–– ––.–– Ende: ––.––.–– ––.–– Anlass: Ferien Eintrag löschen...

6. Sie befinden sich jetzt in den Untermenüs.

7. Die drei Punkte (...) nach dem Text bedeuten, dass weitere Untermenüs

8. Folgen Sie dem angegebenen Pfad, indem Sie den Drehdruckknopf «OK»

drehen, um die Zeile zu finden, bzw. drücken, um die Zeile zu bestätigen.

9. Am Ende des Pfades gelangen Sie zum einstellbaren Wert.

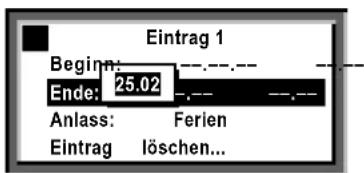

Zahlenwert einstellen

10. Der Zahlenwert erscheint als «Pop-up»

11. Verstellen Sie den Wert durch Drehen des Drehdruckknopfs «OK».

12. Bestätigen Sie anschliessend den Wert durch Drücken des Drehdruck-

13. Der Cursor geht jetzt vorwärts zum nächsten einzustellenden Wert oder

zurück zum Datenpunkt, wenn kein weiterer einzustellender Wert vor- handen ist.

14. Mit der Taste «ESC» gelangen Sie jeweils zurück zum vorherigen Einga-

befeld oder Menüpunkt.

15. Wenn Sie die Taste «ESC» mehrere Male drücken, gelangen Sie zurück

In den meisten Menüs können Sie Erläuterungen zur aktuell angewählten Zeile anzeigen. Drücken Sie dazu die Taste «INFO».

Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Müssen Sie die Zeit oder das Datum neu einstellen? Zeit / Datum Alle Daten der Jahresuhr in Ihrem Regler sind bei der Inbetriebnahme Ihrer Anlage eingegeben worden. Sollte trotzdem eine Neueingabe nötig sein, nehmen Sie diese im Menü Zeit / Datum vor. Sommer und Winterzeit Dasselbe gilt für den Fall, dass Sie die Daten für den Sommerzeit- und den Winterzeitbeginn neu eingeben müssen. Achtung: Eingeben müssen Sie dabei nicht die effekti- ven Umschalttage, sondern – gemäss internationaler Norm – das frühest mögliche Datum für den Sommer- zeitbeginn und jenes für den Winterzeitbeginn! Das Menü Zeit / Datum umfasst:

• Sommerzeitbeginn (z. B. 25.03.)

• Winterzeitbeginn (z. B. 25.10.)

Pfad: Willkommen > Hauptmenü > Zeit / Datum... > ... Die Umstellung von Winterzeit auf Sommerzeit und umgekehrt erfolgt automatisch!9 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Wollen Sie nach Uhrenprogramm heizen oder kühlen? Mit der Raumbetriebsart richtet sich der Regler nach dem Uhrenprogramm. Uhrenprogramm Im Schaltuhrprogramm sind für alle Phasen des tägli- chen Heiz-/Kühlbetriebs die Anfangszeit sowie die zuge- ordnete Raumbetriebsart (Raum-Sollwerte) eingegeben. Das Schaltuhrprogramm ist in Ihrem Regler eingegeben; Sie können diese Eingaben ändern ( Seite 14) und dadurch Ihren persönlichen Bedürfnissen anpassen. Beispiel eines Schaltuhrprogramms: Dienstag

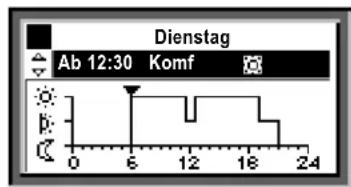

Ab 06:00: Komfortbetrieb Ab 11:30: Prekomfortbetrieb Ab 12:30: Komfortbetrieb Ab 19:00: Prekomfortbetrieb Ab 21:00: Economybetrieb10 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Wollen Sie nicht nach Uhrenprogramm heizen oder kühlen? Andere Raumbetriebsart wählen Wenn Sie nicht nach dem Schaltuhrprogramm (also nicht automatisch) heizen und kühlen möchten, so wäh- len Sie auf der Bedienzeile Vorgabe eine der folgenden Raumbetriebsarten: Sollwerte Die den Raumbetriebsarten zugeordneten Sollwerte haben dieselben Symbole und Bezeichnungen. Das Einstellen der Sollwerte ist auf Seiten 12 und 13 beschrieben.

Symbol Raumbetriebsart Bemerkung Komfort Anlage EIN, Heizen / Kühlen auf den Komfort-Sollwert Prekomfort Anlage EIN, Heizen / Kühlen auf den Prekomfort-Sollwert Economy Anlage AUS, Stützbetrieb Heizen / Kühlen auf den Economy-Sollwert; Nachtkühlung und Frostschutzfunktion aktiviert Schutzbetrieb Anlage AUS; Frostschutzfunktion aktiviert

Pfad: Willkommen > Hauptmenü > Raumbetriebsart... > Vorgabe: > ... Wenn Sie temporär heizen/kühlen wollen, so dürfen Sie nicht vergessen, wieder auf Auto zurück zu gehen!11 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Wollen Sie Aggregate mit Schaltuhr 2 betreiben? Ist in Ihrem Regler die Schaltuhr 2 konfiguriert, so schaltet sich das angesteuerte Aggregat (z. B. Pumpe) nach dem eingestellten Schaltuhrprogramm ein und aus. Ist zusätzlich der [Schaltuhr 2] Betriebsschalter konfiguriert, so muss dieser in der Stellung Auto sein, um das Aggregat automatisch nach dem eingestellten Schaltuhrprogramm ein- und auszuschalten. Steht ein [Schaltuhr 2] Betriebsschalter zu Verfügung und Sie wollen das Aggregat nicht nach dem Schaltuhr- programm steuern, so übersteuern Sie dieses manuell mit dem [Schaltuhr 2] Betriebsschalter entweder mit Ein oder Aus. Beispiel eines Schaltuhrprogramms: Schaltuhr 2 Samstag

ab 06:00 eingeschaltet - ab 22:00 ausgeschaltet

Pfad: Willkommen > Hauptmenü > [Schaltuhr 2] Betriebsschalter > Vorgabe: Wenn Sie die Anlage nur temporär auf Ein oder Aus einstellen wollen, so dürfen Sie nicht vergessen, rechtzeitig wieder auf die Betriebsart Auto zurück zu gehen!12 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Welche Raumtemperatur können Sie einstellen? Ihr Universalregler bietet vier Raumbetriebsarten. Jeder Raumbetriebsart sind zwei Temperatursollwerte zuge- ordnet (Heizen und Kühlen). Je nach gewählter Raumbetriebsart schaltet Ihr Regler die Sollwerte nach einem Zeitprogramm ( Seite 9) um oder regelt dauernd auf den Sollwert der gewählten Raumbetriebsart. Die nachfolgenden Sollwerte stehen zur Verfügung. Die Einstellung ab Werk ist gleichzeitig Einstellrichtwert. Sie können die Komfort- und Prekomfort-Sollwerte nach Ihren Bedürfnissen ändern. Der Economy-Sollwert ist in der Benutzerebene nicht einstellbar.

Symbol Sollwert in Was passiert im Raum? Einstellrichtwert Raumbetriebsart Heizen Kühlen Komfort Das ist der Sollwert für den belegten Raum. Er sorgt für ein behagliches Raumklima 21 °C 24 °C Prekomfort Das ist ein energiesparender Sollwert für den Raum, um beim Wechseln auf Komfort den behaglichen Bereich schnell zu erreichen 19 °C 28 °C Economy Anlage AUS. Im Raum wird eine minimale / maximale Temperatur gewährleistet (Stützbetrieb) 15 °C 30 °C Schutzbetrieb Anlage AUS. Frostschutz aktiv ---- ---- Pfad: Willkommen > Hauptmenü > Regler 1... > ...13 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Welche Raumfeuchte können Sie einstellen? Beinhaltet Ihre Anlage auch die Regelung der Raum- feuchte, dann bietet der Universalregler für die Betriebs- art Komfort und Prekomfort die Möglichkeit die Feuchte- Sollwertgrenzen zu ändern. Je nach gewählter Raumbetriebsart schaltet Ihr Regler die Sollwerte nach einem Zeitprogramm um oder regelt dauernd auf den Sollwert der gewählten Betriebsart. Die nachfolgenden Sollwerte stehen zur Verfügung. Die Einstellung ab Werk ist gleichzeitig Einstellrichtwert.

Symbol Sollwert Was passiert im Raum? Sollwert oben Sollwert unten Komfort Das ist der Sollwert für den belegten Raum. Er sorgt für ein behagliches Raumklima 60 % 40 % Prekomfort Das ist ein energiesparender Sollwert für den Raum, um beim Wechsel auf Komfort den behaglichen Bereich schnell zu erreichen 80 % 20 %

Pfad: Willkommen > Hauptmenü > Regler 2... > ...14 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Wollen Sie die täglichen Heiz-/Kühlphasen ändern? Allgemeines Im Schaltuhrprogramm können Sie die täglichen Heiz- und Kühlphasen nach Ihren Bedürfnissen einstellen. Pro Tag sind maximal sechs Schaltpunkte möglich; jeder Phase ist ein Raum-Sollwert zugeordnet. Zusätzlich zu den Wochentagen (Montag bis Sonntag) können Sie einen Sondertag programmieren, also ein spezielles Tagesheiz- und Kühlprogramm. Der Sondertag wird dann aktiviert, wenn Sie im Menü Ferien / Sondertag ( Seite 16) einen Eintrag machen. Änderungen am Regler sind nur möglich, wenn die Schaltuhr in Ihrem Regler das Programm vorgibt. Wird das Programm von einer externen Leitstelle be- stimmt, dann können Änderungen nur von dort vorge- nommen werden. Vor dem Eingeben beachten

• Sie geben immer zuerst die Anfangszeit der Heiz- /Kühlphase und dann die Raumbetriebsart dieser Phase ein

• Sie haben die Raumbetriebsarten , und zur Verfügung. Die zugeordneten Sollwerte stellen Sie im Menü Regler 1 und Regler 2 ein ( Seiten 12 und 13)

• Sie können jedes Tagesheiz-/kühlprogramm auf andere Tage kopieren ( Seite 15) Ändern und Löschen von Zeiten und Sollwerten

1. Gewünschten Tag anwählen

2. Im Diagramm die Marke

zum zu ändernden Zeit- punkt bringen

3. Gewünschte Zeit verstellen.

Löschen des Zeitpunktes: Zeit über 00:00 zurückstel- len, bis ––:–– erscheint

4. Gewünschte Betriebsart wählen

5. Bei Bedarf weitere Zeiten und Betriebsarten verstellen

Pfad: Willkommen > Hauptmenü > Schaltuhr... > ...15 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Eingeben von zusätzlichen Schaltpunkten

1. Gewünschten Tag anwählen

2. Im Diagramm Marke

zum letzten Zeitpunkt des aktuellen Programms bringen

3. Drehdruckknopf «OK» um einen Rastpunkt weiter

drehen; es erscheint ––:–– ––––––

4. Gewünschte Anfangszeit einstellen

5. Gewünschte Raumbetriebsart einstellen

Kopieren eines Tagesheiz-/kühlprogramms

1. Den zu kopierenden Tag anwählen

2. Drehdruckknopf «OK» im Uhrzeigersinn drehen, bis

Kopieren auf: erscheint

3. Drehdruckknopf «OK» drücken

4. Menü mit Auswahl an Tagen (Wochenabschnitte,

einzelne Wochentage, Sondertag) erscheint

5. Gewünschten Tag oder Wochenabschnitt anwählen

6. Kopieren (Drehdruckknopf «OK» drücken)

Neues Tagesprogramm erstellen Im Regler ist bereits ab Werk für jeden Tag (inkl. Son- dertag) ein Tagesprogramm eingegeben. Sie müssen also nie ein neues Tagesprogramm erstellen, sondern immer ein bereits vorhandenes ändern. Betriebsspannung weg – Heiz-/Kühlprogramm weg? Fällt die Betriebsspannung weg, so bleiben die eingege- benen Tagesprogramme unabhängig von der Dauer des Spannungsunterbruchs gespeichert.

Erstellen Sie zuerst schriftlich einen Wochenplan für die täglichen Zeitpunkte und Betriebsarten – das Eingeben in den Regler geht so viel besser!16 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Wollen Sie Ferienperioden oder Sondertage eingeben? Sie können in Ihren Regler insgesamt 16 Ferienperioden und Sondertage eingeben. Während einer Ferienperiode ist kein Heiz-/Kühlprogramm aktiv, sondern dauernd die gleiche Raumbetriebsart. Während dem/der Sonder- tag(e) ist das Sondertagsprogramm aktiv. Datum In den Untermenüs Eintrag 1, Eintrag 2, Eintrag 3, usw. müssen Sie pro Ferienperiode/Sondertag eingeben:

• Bedienzeile Beginn: Datum, Jahr und Uhrzeit des Ferienbeginns oder des Sondertags

• Bedienzeile Ende: Datum, Jahr und Uhrzeit des Ferienendes oder des Sondertags/der Sondertage

• Bedienzeile Anlass: Ferien oder Sondertag Jeder Eintrag kann gelöscht werden

• Bedienzeile Eintrag löschen… Raumbetriebsart (bei Ferien) Die gewünschte Raumbetriebsart geben Sie in der Bedienzeile Ferien-Raumbetriebsart ein. Möglich sind:

• Schutzbetrieb Die Eingabe gilt für alle Ferienperioden. Heiz-/Kühlprogramm (bei Sondertag) Das Heiz-/Kühlprogramm für Sondertage geben Sie im Menü Schaltuhr ein ( Seite 14). Das Heiz-/Kühlprogramm gilt für alle Sondertage. Pfad: Willkommen > Hauptmenü > Ferien / Sondertage > Eintrag 1 > ... Pfad: Willkommen > Hauptmenü > Raumbetriebsart > Ferien-Raumbetriebsart > ... Erstellen Sie vor dem Eingeben schriftlich einen Jahresplan für alle Ferienperioden!17 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Wollen Sie den Anlagenzustand abfragen? Wenn Sie während des automatischen Heiz-/Kühlbe- triebs den momentanen Zustand der Anlage (also die Raumbetriebsart) wissen wollen, so gehen Sie in die Infoebene:

1. Zurück zur Startseite mit der Taste «ESC»

2. Taste «INFO» drücken.

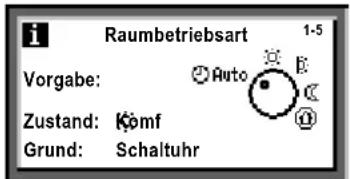

Der Raumbetriebsart wird so dargestellt: Raumbetriebsart 1-5 Vorgabe: Zustand: Komf

Grund: Schaltuhr Es bedeuten: Vorgabe Dies ist die gewählte Raumbetriebsart. Im Beispiel steht der virtuelle Drehschalter auf Zustand Hier steht der aktuelle Zustand. Im Beispiel wird auf den Komfort-Sollwert geheizt oder gekühlt Grund Hier wird der aktuelle Zustand begründet. Gründe können sein:

• Betriebsartkontakt (manuelle Umschaltung)

• Betriebswahlschalter (manuelle Umschaltung)

• Präsenztaste am Raumgerät

• Timertaste am Raumgerät

• Schaltuhr des Zeitprogramms (wie im Beispielbild)18 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Wollen Sie die aktuellen Anlagendaten abfragen? Neben Anlagendaten auf den Infoseiten ( Seite 17), bieten die Untermenüs konfigurierter Funktionen weitere abrufbare Anlagendaten. Das Abfragen der Daten wird auf Seite 19 anhand der Funktion Datenerfassung > Trendkanal erläutert. Sie finden folgende Daten in folgenden Pfaden: Trend Hauptmenü > Datenerfassung…> Trendkanal 1..2 Anzeige der Aufzeichnungen von Kenngrössen Zähler Hauptmenü > Datenerfassung > Zähler 1...2 Mit Hilfe des Zählers können Verbrauchswerte erfasst werden. Es werden der aktuelle Zählerstand, sowie das Datum und der Stand der letzen 15 Monate angezeigt.

Die in dieser Anleitung benutzten Untermenü-Namen können vom Service-Techniker bei der Inbetriebnahme mit Klartext-Namen überschrieben worden sein!19 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Wollen Sie eine Messwertaufzeichnung abfragen? Unter dem Menü Datenerfassung… kann der Verlauf von bis zu 2 Messgrössen (Trendkanal 1…2) einzeln abgerufen werden. Diese Trendfunktion zeigt eine Messwert- aufzeichnung der letzten 8 Minuten, 8 Stunden, 24 Stunden oder der letzten 6 Tage. Messwertaufzeichnung abfragen:

1. Menü Datenerfassung… anwählen.

2. Gewünschten Trendkanal 1…2 oder Messgrösse in

Klartext anwählen; es erscheint die 24-Stunden- Ansicht des aktuellen Tages. Navigation in den Ansichten:

1. Mit einem Dreh nach links am Drehdruckknopf

springt die Anzeige jeweils um einen Tag zurück, mit einem Dreh nach rechts wieder vor.

2. Ausgehend von der aktuellen 24-Stunden-Ansicht,

erreichen Sie die Ansicht der letzten 8 Stunden mit einem Dreh nach rechts. Mit einem weiteren Dreh nach rechts gelangen Sie in die Ansicht der letzten 8 Minuten, mit einem Dreh nach links wieder zurück.

3. Mit der «ESC» Taste gelangen Sie wieder zurück ins

vorherige Menü. Die Messwertaufzeichnung sieht wie folgt aus: Pfad: Willkommen > Hauptmenü > Datenerfassung… > Trendkanal 1…220 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Steht eine Störung an? Eine Störung in Ihrer Anlage wird im Anzeigefeld ange- zeigt; zudem blinkt oder leuchtet die Leuchtdiode (LED) in der Taste . Gehen Sie wie folgt vor: LED blinkt:

1. Drücken Sie die Taste

, um die Störung zu quittie- ren.

2. Leuchtet die LED nach wie vor, ist die Störung nicht

behoben oder sie muss durch nochmaliges Drücken der Taste entriegelt werden. LED leuchtet:

1. Beheben Sie die Störung.

2. Leuchtet die LED nach wie vor, kann die Störung

durch Drücken der Taste entriegelt werden. Das Entriegeln einer Störung ist nur möglich, wenn deren Ursache behoben worden ist. Wenn Sie mit diesen Massnahmen die Störung nicht beheben können, dann verständigen Sie Ihren Lüftungs- techniker. Erläuterungen zur Störungsanzeige: Menü Störungen aktuell... Hier sehen Sie, welche Störungen zur Zeit anstehen. Gezeigt wird von jeder Störung:

• der Verursacher (z. B. Pumpe 1)

• die Störungsnummer (wichtig für den Lüftungstechni- ker)

• das Datum und die Uhrzeit des Auftretens Menü Störungshistorie... Hier werden die letzten 10 Störungen einzeln aufgeführt. Die Angaben sind wie bei der aktuellen Störung. Menü Störungsmeldung Bus... Umfasst Ihre Anlage mehrere vernetzte Geräte, so werden Störungen anderer Regler an Ihrem Regler angezeigt. Störungsanzeige auf der Einstellebene Wenn Sie die Taste «ESC» 2 Sekunden lang gedrückt halten, wird die aktuelle Störung angezeigt. Pfad: Willkommen > Hauptmenü > Störungen...21 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Welche Angaben benötigt Ihr Lüftungstechniker? Ihr Regler hat Kenndaten, die Ihr Lüftungstechniker benötigt, um Hilfe leisten oder Auskünfte über Ihre Lüf- tungsanlage geben zu können. Sie finden diese Anga- ben in den Untermenüs Geräte-Informationen... Bedienzeile Erläuterung, Beispiel Anlagentyp A01 Anlagentyp angepasst Ja Datei AEFB01 U3B HQ Gerätetyp RMU730B-1 Software-Version des Reglers Hardware-Version des Reglers

Pfad: Willkommen > Hauptmenü > Geräte-Informationen... > Regler... > ...22 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Wie spart man Energie ohne Komforteinbusse?

• Heizen Sie tagsüber höchstens auf 21 °C. Jedes Grad darüber erhöht die Heizkosten um 6 bis 7 %

• Kühlen Sie tagsüber höchstens bis 24 °C. Jedes Grad darunter erhöht die Kühlkosten

• Richtwerte für die Raumtemperatur in Wohn- und in Arbeitsräumen in der Heiz- bzw. Kühlperiode sind: – Tagsüber in der Heizperiode: Prekomfort = 19 °C, Komfort = 20...22 °C – Tagsüber in der Kühlperiode: Prekomfort = 28 °C, Komfort = 22...24 °C – Nachts in der Heizperiode: Economy = 14...18 °C. Beachten Sie kälteempfindliche Gegenstände wie Zimmerpflanzen! – Nachts in der Kühlperiode: Economy = 29...31 °C

• Direkt vor Lüftungsein- und auslasselementen sollten keine Vorhänge, Möbel und andere Gegenstände sein. Sie behindern die Luftzirkulation und können zu Zug- erscheinungen führen

• Geschlossene Fensterläden und Storen verringern Wärmeverlust nach aussen.

• Rechtzeitiges Betätigen der Aussenstoren und Markisen während der Kühlperiode verhindert den Einfall von Sonnenlicht und spart Kühlenergie

• Lassen Sie regelmässig die Luftfilter überprüfen und ggf. auswechseln Hat Ihre Anlage ein Raumgerät mit Temperatur- und ggf. Feuchtefühler, darf es keinen störenden Temperatur- und Feuchteeinflüssen ausgesetzt sein, da sonst die Regelfunktion beeinträchtigt werden kann. Deshalb gilt für den «Fühlerraum»:

• Vermeiden Sie Zugluft durch offene Türen

• Vermeiden Sie aber auch Fremdwärme durch Men- schen, Maschinen und Beleuchtung

• Direkt vor einem Temperatur- oder Feuchtefühler sollten sich keine Vorhänge, Möbel und andere Gegenstände befinden

Gezieltes Energiesparen bedeutet Schonung der natürlichen Ressourcen und dami!74 319 0350 0 B3144x2
