Gebruiksaanwijzing Universele regelaar RMU7..B

Gebruiksaanwijzing Universele regelaar RMU7..B

Deze gebruiksaanwijzing beschrijft alle instellingen en weergaven voor de gebruiker. Afhankelijk van het type installatie zijn echter mogelijk niet alle functies actief. Neem, in geval van twijfel, contact op met uw servicetechnicus.3 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Bedienelementen 3111Z07

1 Display 2 INFO toets Functie 1: Oproepen belangrijke installatiegegevens Functie 2: Oproepen van toelichting op afzonderlijke datapunten in de menu’s 3 Draaidrukknop OK Draaien: Menuregel selecteren resp. waarde wijzigen Indrukken: Menuregel resp. waarde bevestigen 4 ESC toets Terugkeren naar het vorige menu

Storringstoets met lichtdiode (LED) LED brandt /knippert: Storingsindicatie Indrukken: Storing bevestigen resp. ontgrendelen4 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Display Bedienniveau: Het veld geeft aan op welk niveau u zich bevindt (info of instelniveau). Menunaam: De bovenste regel geeft aan in welk menu u zich bevindt. Bladnummers: huidig / totaal. Hulpafbeelding: Geeft een instelling weer (b.v. mogelijke schakelaarstanden). Cursorpositie: Invers weergegeven regel (witte letters op zwart veld) geeft aan dat de cursor op deze positie staat. Ruimte Bedrijfswijze 1-6 Keuzeschakelaar: Toestand: Com

Oorzaak: Schakelklok

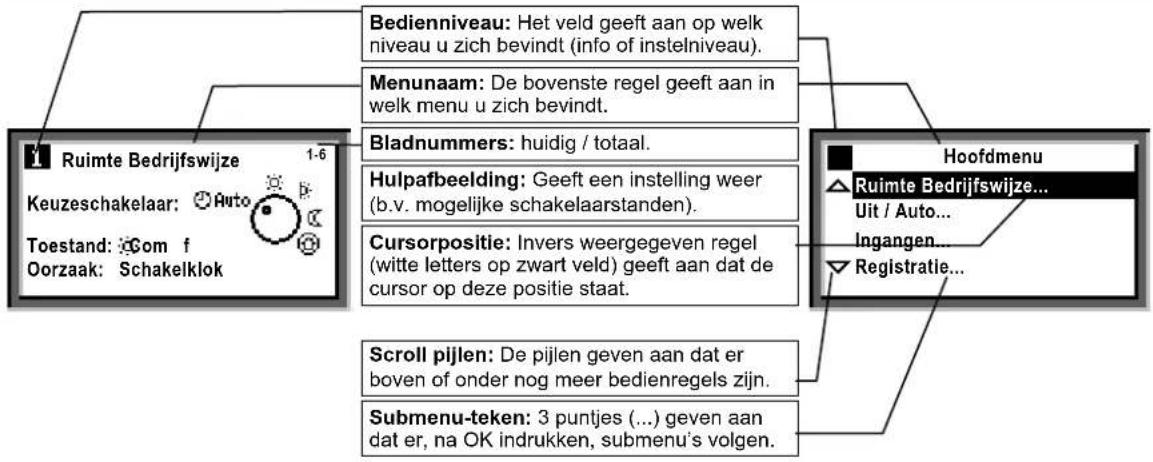

Hoofdmenu Ruimte Bedrijfswijze... Uit / Auto... Ingangen... Registratie... Scroll pijlen: De pijlen geven aan dat er boven of onder nog meer bedienregels zijn.

Submenu-teken: 3 puntjes (...) geven aan dat er, na OK indrukken, submenu’s volgen.

Er kunnen andere hulpafbeeldingen verschijnen, bijvoorbeeld voor het welkomstbeeld of pop-up vensters voor het instellen van gewenste waarden.5 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Symbolen en tekens in het display Symbool Betekenis Symbool Betekenis Virtuele bedrijfskeuzeschakelaar Bedienniveau – aflezen en instellen (de punt geeft de huidige bedrijfswijze aan). Info niveau – aflezen van belangrijke waarden Ruimtebedrijf "Comfort". Ruimtebedrijf "Precomfort". Ruimtebedrijf "Economy". Bewakingsbedrijf. Schakelklok

Keuzeschakelaar (van Logisch 1) of Functieblok Logisch 1

Trend 1 Help teken ”Toelichting op het geselecteerde Meter 1 datapunt". Pomp 1 Even geduld – de regelaar is bezig Regelaar 1 Ingestelde / gekozen waarde Vakantie Bladnummers – huidig / totaal Uitzonderingsdag Storing6 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Navigatie in het menu Startpagina: Woensdag 03.01.07 14:52

Hoofdmenu: Hoofdmenu:

Ruimte Bedrijfswijze...

Inleiding Deze gebruiksaanwijzing ondersteunt u bij het bedienen van de regelaar in alle standaard situaties (Tijd instellen ... enz., te beginnen op blz. 9). De gebruiksaanwijzing geeft u altijd het Pad dat u dient te volgen om de betreffende functie te bereiken – vanaf het beginbeeld tot de in te stellen waarde. Startpagina In “onbediende toestand”, verschijnt op het display altijd de startpagina – behalve bij een storing.

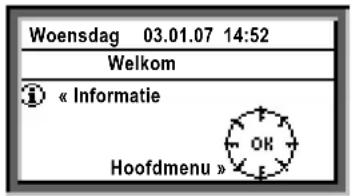

1. Druk op de OK knop: Het menuoverzicht verschijnt.

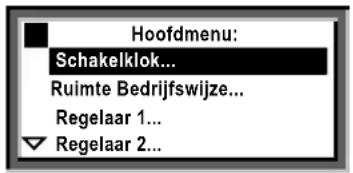

2. Draai de OK knop: De cursor beweegt van de ene regel naar de andere.

3. De geselecteerde regel verschijnt met zwarte achtergrond en witte tekst.

4. Kies de gewenste regel.

5. Bevestig uw keuze door indrukken van de OK knop.7

Vakantie / Uitzondering Vakantie Invoer wissen...

6. U bevindt zich nu in een submenu.

7. De 3 puntjes (...) na de tekst betekenen dat er nog submenu’s volgen.

8. Volg het aangegeven pad door met de OK knop te draaien naar de betref-

fende regel, daarna indrukken om te bevestigen.

9. Aan het einde van het pad bereikt u de instelbare waarde.

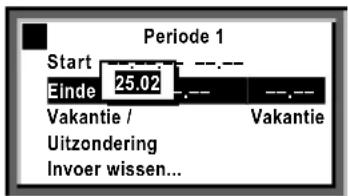

10. De in te stellen waarde verschijnt als pop-up venster

11. Verstel de waarde door de OK knop te draaien.

12. Bevestig daarna de waarde door indrukken van de OK knop.

13. De cursor springt nu naar de volgende in te stellen waarde, of keert terug

naar het datapunt als er geen andere in te stellen waarden meer zijn.

14. Druk op de ESC toets om terug te gaan naar het vorige invoerveld of

naar het vorige menu.

15. Wanneer u de ESC toets meerdere keren indrukt, keert u terug op de

startpagina. In de meeste menu’s kan extra informatie worden weergegeven. Druk hiertoe op de INFO toets.

Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Datum en tijd instellen Datum / Tijd Alle gegevens van de jaarklok in uw regelaar werden bij de inbedrijfstelling van uw installatie ingevoerd. Wanneer aanpassingen nodig zijn gebruikt u het menu Datum / Tijd. Zomer- en wintertijd Hetzelfde geldt als de datum voor het begin van de zomer- en wintertijd moet worden aangepast (alleen indien de regels daarvoor zouden wijzigen). Opmerking: Stel hier niet de echte omschakeldatum in maar, in overeenstemming met internationale standaard, de vroegst mogelijke datum voor begin van zomertijd en wintertijd! Het menu Datum / Tijd

• De kloktijd (b.v. 09:53)

• De datum (b.v. Juli 25)

• Het jaar (b.v. 2007)

• Vroegst mogelijke datum zomertijd (25 maart)

• Vroegst mogelijke datum wintertijd (25 oktober)

Pad: Welkom > Hoofdmenu > Datum / Tijd... > ... De omschakeling van wintertijd naar zomertijd en omgekeerd vindt automatisch plaats!9 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Verwarmen of koelen volgens het klokprogramma In Ruimte Bedrijfswijze , werkt de regelaar vol- gens het ingestelde klokprogramma. Klokprogramma In het klokprogramma, worden de start- en stoptijden met bijbehorende bedrijfswijze voor de ruimte ingesteld. Tijdens de inbedrijfstelling is het klokprogramma voor u ingesteld; indien nodig, kunt u de instellingen aanpassen aan uw persoonlijke wensen ( blz. 14). Voorbeeld van een klokprogramma: Dinsdag

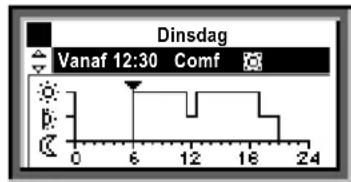

Vanaf 06:00: Comfortbedrijf Vanaf 11:30: Precomfortbedrijf Vanaf 12:30: Comfortbedrijf Vanaf 19:00: Precomfortbedrijf Vanaf 21:00: Economybedrijf10 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Niet volgens klokprogramma verwarmen of koelen Kies een andere Ruimte Bedrijfswijze Als u niet volgens het klokprogramma wilt verwarmen of koelen (m.a.w. niet automatisch), dient u de Bedrijfswijze aan te passen. Gewenste waarden Voor de, aan de Ruimte Bedrijfswijze toegekende, ge- wenste waarden worden dezelfde symbolen en namen gebruikt. Het instellen van gewenste waarden wordt beschreven

Symbool Ruimte Bedrijfswijze Betekenis Comfort Installatie AAN, Verwarmen / Koelen op comfort waarde Precomfort Installatie UIT, Verwarmen / Koelen op precomfort waarde Economy Installatie UIT, Nachtbewakingsbedrijf Verwarmen / Koelen op economy waarde; Zomernachtventilatie en vorstbewaking actief Nachtbewakingsbedrijf Installatie UIT, vorstbewaking actief

Pad: Welkom > Hoofdmenu > Ruimte Bedrijfswijze... > Keuzeschakelaar > ... Vergeet niet terug te schakelen naar Auto als u alleen tijdelijk wilt verwarmen of koelen!11 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Werking van apparatuur volgens schakelklok 2 Wanneer uw regelaar is geconfigureerd met een scha- kelklok, dan kan een onderdeel (b.v. een pomp of af- zuigventilator) worden in- en uitgeschakeld volgens het ingestelde klokprogramma. Wanneer ook een [Schakelklok 2] Keuzeschakelaar is geconfigureerd, dan moet deze op Auto worden gezet om het onderdeel automatisch volgens het klokprogramma te laten schakelen. Wanneer een [Schakelklok 2] Keuzeschakelaar beschikbaar is en u wilt het onderdeel niet volgens het ingestelde klokprogramma laten werken, dan kunt u dit handmatig met de [Schakelklok 2] Keuzeschakelaar in- of uitschakelen. Voorbeeld van een klokprogramma: Schakelklok 2

Inschakeling om 06:00 – uitschakeling om 22:00

Pad: Welkom > Hoofdmenu > [Schakelklok 2] Keuzeschak > Keuzeschakelaar: Wanneer u tijdelijk wilt In of Uitschakelen vergeet dan niet tijdig terug te schakelen naar Auto!12 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Ruimtetemperatuur instellen Uw universele regelaar biedt de mogelijkheid van 4 verschillende Ruimte Bedrijfswijzen. Aan elke Ruimte Bedrijfswijze zijn twee temperatuurinstellingen toege- kend (verwarmen en koelen). De volgende instellingen staan ter beschikking. De fabrieksinstellingen zijn tevens aanbevolen instellingen. Afhankelijk van de gekozen bedrijfswijze werkt uw rege- laar de instellingen volgens het klokprogramma ( blz.

9) of regelt continu op de instelling van de gekozen

Ruimte Bedrijfswijze. U kunt de comfort en precomfort instellingen naar wens veranderen. De economy instelling kan niet worden veranderd op gebruikersniveau. Symbool Instelling Invloed op de ruimte Richtwaarde Ruimte Bedrijf Verw. Koelen Comfort Dit is de instelling voor een in gebruik zijnde ruimte. Draagt zorg voor een aangenaam ruimteklimaat 21 °C 24 °C Precomfort Energiebesparende instelling voor tijdelijk niet in gebruik zijnde ruimte, waarbij, na hervatting van gebruik, weer snel een aange- naam ruimteklimaat kan worden bereikt 19 °C 28 °C Economy Installatie UIT. In de ruimte wordt een minimale / maximale (koe- ling) temperatuur gewaarborgd (min./max. bewaking) 15 °C 30 °C Bewakingsbedrijf Installatie UIT. Vorstbewaking actief ---- ----

Pad: Welkom > Hoofdmenu > Regelaar 1... > ...13 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Ruimtevochtigheid instellen Wanneer uw installatie ook een vochtregeling bevat, dan kunt u ook de vochtinstellingen voor comfort- en precom- fort-bedrijf wijzigen.

De volgende instellingen staan ter beschikking. Afhankelijk van de gekozen bedrijfswijze werkt uw rege- laar de instellingen volgens het klokprogramma ( blz.

9) of regelt continu op de instelling van de gekozen

Ruimte Bedrijfswijze.

De fabrieksinstellingen zijn tevens aanbevolen instellin- gen. Symbool Instelling Invloed op de ruimte Instelling boven Instelling onder Comfort Dit is de instelling voor in gebruik zijnde ruimte. Draagt zorg voor een aangenaam ruimteklimaat 60 % 40 % Precomfort Energiebesparende instelling voor tijdelijk niet in gebruik zijnde ruimte, waarbij, na hervatting van gebruik, weer snel een aangenaam ruimteklimaat kan worden bereikt 80 % 20 %

Pad: Welkom > Hoofdmenu > Regelaar 2... > ...14 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Dagelijkse gebruiksperioden wijzigen Algemeen In het klokprogramma kunt u de dagelijkse gebruiks- perioden aanpassen aan uw persoonlijke wensen. Elke dag kan maximaal 6 schakelpunten bevatten; aan elke periode worden ruimte-instellingen toegekend. Aanvullend op de weekdagen (maandag t.m. zondag), kunt u een uitzonderingsdag, d.w.z. een speciaal 24-uurs programma instellen. De uitzonderingsdag wordt geactiveerd door instelling in het Vakantie-programma ( blz. 16). Instellingen op de regelaar zijn alleen mogelijk als de schakelklok van de regelaar het programma bepaalt. Als een externe regelaar het programma bepaalt, dan kunnen wijzigingen alleen op die regelaar plaatsvinden. Let op het volgende voordat u iets wijzigt:

• Stel eerst de starttijd voor de gebruiksperiode in en vervolgens de bedrijfswijze voor die periode.

• Ter beschikking staan de bedrijfswijzen: , en . Instelling van de gewenste waarden vindt u in het me- nu Regelaar 1 en Regelaar 2 ( blz. 12 en 13).

• U kunt elk 24-uurs gebruiksprogramma kopiëren naar andere dagen ( blz. 15). Wijzigen en wissen van tijden en instellingen

1. Selecteer de betreffende dag.

2. Zet in het display de aanwijzer

op het te wijzigen tijdstip.

3. Stel de gewenste tijd in.

Tijdstip wissen: Draai de tijd terug via 00:00 tot ––:–– verschijnt.

4. Selecteer de gewenste bedrijfswijze.

5. Stel, indien nodig, extra tijden in met bijbehorende

2. Zet in het display de aanwijzer

op het laatste tijdstip van het huidige programma.

3. Draai de OK knop 1 stand verder tot

––:–– –––––– verschijnt.

4. Druk OK en stel de gewenste starttijd in.

5. Druk opnieuw en stel de gewenste bedrijfswijze in.

Kopiëren van een 24-uurs programma

1. Selecteer de te kopiëren dag.

2. Draai de OK knop rechtsom, Kopiëren naar: verschijnt.

3. Druk de OK knop in.

4. Het menu voor selectie van de dagen (week delen,

individuele dagen, uitzonderingsdag) verschijnt.

5. Selecteer de gewenste weekdag of weeksectie.

6. Kopiëer (druk de OK knop in).

Een nieuw 24-uurs programma maken De regelaar wordt geleverd met een 24-uurs programma voor elke dag (inclusief uitzonderingsdag). Dit betekent dat u nooit een nieuw 24-uurs programma hoeft te ma- ken, maar alleen een bestaand programma hoeft aan te passen. Spanningsuitval, klokprogramma verloren? Bij spanningsuitval blijft het ingestelde 24-uurs pro- gramma behouden, onafhankelijk van de duur van de spanningsonderbreking.

Zet eerst een 7-dagen overzicht met dagelijkse schakeltijden en bedrijfswijzen op papier – dit vergemakkelijkt het instellen in de regelaar!16 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Vakantie-perioden en uitzonderingsdagen U kunt totaal 16 vakantieperioden en uitzonderings- dagen vooraf instellen. Tijdens een vakantieperiode is er geen gebruiksprogramma actief, alleen één bedrijfs- wijze. Op uitzonderingsdag(en) is het uitzonderingsdag- programma actief. Datum Stel in de submenu’s Periode 1, Periode 2, Periode 3, enz., de vakantieperiode of uitzonderingsdag in:

• Bedienregel Begin: Datum, jaar en aanvangstijd van vakantie of uitzonderingsdag.

• Bedienregel Einde: Datum, jaar en eindtijd van vakan- tie of uitzonderingsdag.

• Bedienregel Vakantie / Uitzondering: Vakantie of uitzon- deringsdag. Elke instelling kan worden gewist:

• Invoer wissen... Ruimte Bedrijfswijze (voor vakanties). Stel de gewenste Ruimte Bedrijfswijze in op bedienregel Ruimte Bedrijfswijze Vakantie. De volgende keuze is mogelijk:

• Nachtbewakingsbedrijf

De instelling geldt voor alle vakantieperioden. Gebruiksprogramma (voor uitzonderingsdag) Stel het gebruiksprogramma in voor de uitzonderingsda- gen Schakelklok ( blz. 14). De instelling geldt voor alle uitzonderingsdagen. Pad: Welkom > Hoofdmenu > Vakantie / Uitz dagen > Periode 1 > ... Pad: Welkom > Hoofdmenu > Ruimte Bedrijfswijze > Vakantiebedrijf Ruimte > ... Maak vóór het instellen een overzicht van alle vakantie- en uitzonderingsdagen op papier!17 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Weergave van de toestand van de installatie Wanneer u tijdens automatisch bedrijf de toestand van uw installatie wilt weten (de ruimte bedrijfswijze), ga dan naar het info niveau:

1. Ga terug naar het welkomstbeeld door meerdere

malen op de ESC toets te drukken.

2. Druk de INFO toets in.

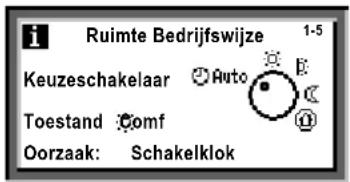

De ruimte bedrijfswijze wordt als volgt weergegeven: Ruimte Bedrijfswijze 1-5 Keuzeschakelaar

Oorzaak: Schakelklok Betekenis: Keuzeschakelaar De ingestelde bedrijfswijze. In het voorbeeld staat de keuzeschakelaar op

Toestand Dit is de huidige toestand. In het voorbeeld wordt verwarmd of gekoeld op de comfort instelling. Oorzaak Hier wordt de oorzaak voor de huidige toestand weerge- geven. Mogelijke oorzaken zijn:

• Overwerk, Bedrijfswijze ingang (externe ingreep).

• Bedrijfswijze schakelaar.

• Aanwezigheidstoets op ruimteapparaat.

• Timertoets op ruimteapparaat.

• Schakelklok voor gebruiksprogramma (in voorbeeld).18 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Weergave van actuele installatiegegevens Aanvullend op de installatiegegevens op de infobladen

blz. 17) kunnen, in submenu’s geconfigureerde functies, extra informatie verschaffen. Deze gegevens opvraag wordt uitgelegd op blz. 19, gebaseerd op de functie Registratie > Trendkanaal 1. U vindt de gegevens (indien geconfigureerd) via de volgende paden: Trend. Hoofdmenu > Registratie > Trendkanaal 1...2 Weergave trendregistratie van meetwaarden. Meters. Hoofdmenu > Registratie > Meter 1...2 De meters worden gebruikt om verbruiksgegevens te registreren. De huidige meterstand, de datum en de stand van de laatste 15 maanden worden weergegeven.

De in deze gebruiksaanwijzing gebruikte namen van de submenu’s kunnen door uw service-technicus ter verduidelijking zijn vervangen door andere teksten.19 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Trendweergave van meetwaarden Registratie… maakt het mogelijk om het verloop van 2 metingen op het display weer te geven (trend kanaal 1…2). Deze trendfunctie toont de registratie van meetwaarden van de laatste 8 minuten, de laatste 8 uur, de laatste 24 uur of de laatste 6 dagen. Trendweergave van meetwaarden:

1. Ga naar het menu Registratie...

2. Kies Trendkanaal 1…2 of de meetwaarde in tekst;

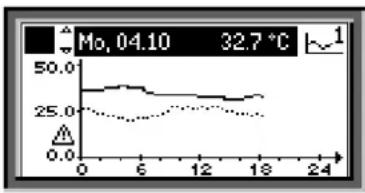

de 24-uurs weergave van de huidige dag verschijnt. Navigeren door de weergave:

2. Start met de huidige 24-uurs weergave en draai de

OK knop rechtsom om bij de weergave van de laat- ste 8 uur te komen. Draai de OK knop nogmaals rechtsom en u bereikt de weergave van de laatste 8 minuten, draai weer linksom om terug te gaan.

3. Druk de ESC toets in om terug te keren naar het

vorige menu. De meetwaarde registratie wordt als volgt weergegeven:

Pad: Welkom > Hoofdmenu > Registratie… > Trendkanaal 1…2.20 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Storing Wanneer er in de installatie een storing optreedt, ver- schijnt deze op het display en de LED in de storingstoets knippert of brandt. Ga als volgt te werk: LED knippert:

toets om de storing te bevestigen.

2. Als de LED blijft branden, is de storing nog steeds

aanwezig, of de toets moet nogmaals worden inge- drukt om te ontgrendelen. LED brandt:

1. Verhelp de storing.

2. Als de LED blijft branden, kan de storing worden

ontgrendeld door nogmaals indrukken van de toets. Ontgrendelen is alleen mogelijk als de oorzaak van de storing is opgeheven. Neem contact op met uw servicetechnicus als de storing niet is verholpen. Aanvullende informatie over de storingsweergave: Menu Storingen actueel. Geeft de actuele storingen weer. De volgende informatie wordt per storing weergegeven:

• Oorzaak (b.v. pomp 1).

• Het storingsnummer (voor de servicetechnicus).

• De datum en de tijd van het optreden van de storing. Storingshistorie... Geeft de laatste 10 storingen weer. De bijbehorende informatie is gelijk aan die bij actuele storingen. Storingsmelding Bus. Wanneer uw installatie meerdere regelaars bevat, wor- den storingen van andere regelaars weergegeven. Storingsweergave in het instelniveau Wanneer u de ESC toets 2 seconden ingedrukt houdt, wordt de actuele storing weergegeven.

Pad: Welkom > Hoofdmenu > Storingen...21 Building Technologies / HVAC Products CE1B3144x2 74 319 0350 0a 31.01.2007 Informatie voor uw servicetechnicus Uw regelaar bevat karakteristieke gegevens, die uw servicetechnicus nodig heeft om u te helpen, vragen over uw installatie te beantwoorden enz. U vindt deze informatie in het submenu Regelaar-info.... Bedienregel Toelichting, voorbeeld Installatietype A01. Installatietype aangepast Ja. Bestandsnaam AEFB01 U3B HQ. Regelaartype RMU730B-1. Software-versie Van de regelaar. Hardware-versie Van de regelaar.

• Verwarm overdag op maximaal 21 °C. Iedere graad daarboven verhoogt de stookkosten met 6 tot 7 %

• Koel overdag niet lager dan 24 °C. Iedere graad daaronder verhoogt de kosten voor koeling

• Richtwaarden voor de ruimtetemperatuur in verblijfs- en werkruimten voor verwarmen en koelen zijn: – Verwarmen overdag: Precomfort = 19 °C, Comfort = 20...22 °C. – Koelen overdag: Precomfort = 28 °C, Comfort = 22...24 °C. – Verwarmen ‘s nachts: Economy = 14...18 °C. Let hierbij op koudegevoelige objecten, zoals planten! – Koelen ‘s nachts: Economy = 29...31 °C.

• Plaats voor ventilatie inblaas- of afzuigroosters geen gordijnen, meubels, enz. Zij verstoren de luchtcirculatie en kunnen tot koude- en tochtklachten leiden.

• Gesloten luiken en zonwering beperken warmteverlies

• Tijdig bedienen van jalouzieën en zonwering in de zomer voorkomt binnendringen van zonlicht en be- spaart koelenergie

• Laat regelmatig luchtfilters controleren en zonodig vervangen Is in uw installatie een ruimteapparaat met temperatuur- en evt. vochtopnemer geplaatst, dan mag dit niet aan storende temperatuur- en vochtinvloeden worden bloot- gesteld, omdat daardoor de regelfunctie wordt beïn- vloed. Voor de plaats van de opnemer geldt dus:

• Voorkom tocht door openstaande deuren

• Voorkom warmte afkomstig van mensen, machines en verlichting

• Zorg er voor dat er geen gordijnen, meubels of andere objecten voor de temperatuur- en vochtopnemers worden geplaatst

Energiebesparing ontziet onze naturuurlijke bronnen en draagt bij aan milieubescherming!
