BEDIENUNGSANLEITUNG BCF 817 SWITEL

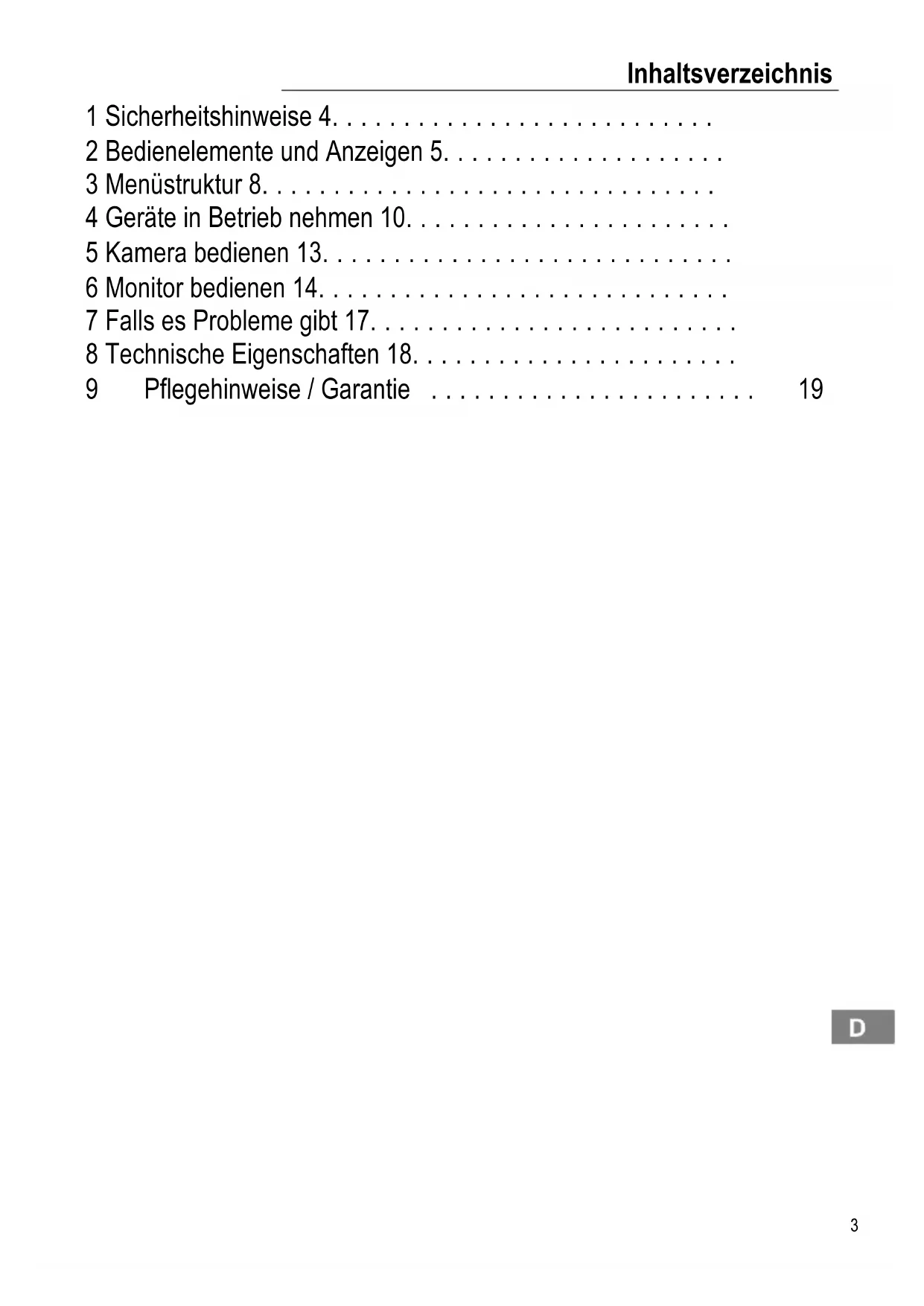

Bedienungsanleitung 3.

Mode d'emploi 21.

1 Sicherheitshinweise 4.
2 Bedienelemente und Anzeigen 5.
3 Menüstruktur 8.
4 Geräte in Betrieb nehmen 10. . . . . . . . . . . . . . . . . . .
5 Kamera bedienen 13.
6 Monitor bedienen 14.
7 Falls es Probleme gibt 17.
8 Technische Eigenschaften 18. . . . . . . . . . . . . . . . . . . .
9 Pflegehinweise / Garantie 19

D

1 Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch. Verwahren Sie die Bedienungsanleitung immer bei dem Gerät und geben Sie sie an jeden Benutzer oder nachfolgenden Besitzer weiter.

Bestimmungsgemäße Verwendung

Das Babyfon dient zur Raumüberwachung. Die Kamera übermittelt von ihrem Standort aus Stimmlaute und Bilder an den Monitor. Der Monitor darf dabei nur in Innenenräumen aufgestellt werden. Jede andere Verwendung gilt als nicht bestimmungsgemäß.

Die Verwendung der Geräte ersetzt nicht die persönliche Beaufsichtigung, z. B. eines Kindes. Der Anwender wird nicht aus seiner persönlichen Haftung entlassen.

Die Geräte sind nicht für den medizinischen Einsatz geeignet. Warn- oder Signaltöne von Atmungs- oder Herztonüberwachungsgeräten können nicht übertragen werden.

Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie die Geräte in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch. Schadensersatzansprüche, die über die gesetzlichen Bestimmungen hinausgehen, sind ausgeschlossen.

Medizinische Geräte

Achtung: Benutzen Sie die Geräte nicht in der Nähe von medizinischen Geräten. Eine Beeinflussung kann nicht völlig ausgeschlossen werden.

Aufstellungsort

• Legen Sie die Kamera niemals in das Bett oder in den Laufstall eines Babys/Kindes.

• Stellen Sie sicher, dass sich die Netzkabel und die Geräte immer außerhalb der Reichweite von Babys/Kindern befinden, d. h. mindestens einen Meter entfernt.
  • Babys/Kinder dürfen nicht mit den Netzkabeln und Geräten spielen. Erstickungsgefahr!

• Achten Sie darauf, die Netzkabel so zu verlegen, dass niemand darüber stolpert und die Geräte zu Boden reißt.

• Sorgen Sie während des Betriebs für ausreichende Belüftung aller Komponenten. Legen Sie keine Kissen, Handtücher oder Ähnliches auf die Geräte.
• Der Aufstellungsort hat entscheidenden Einfluss auf den einwandfreien Betrieb. Halten Sie einen Abstand von mindestens einem Meter zu elektronischen Geräten, wie z. B. Mikrowellen oder HIFI-Geräten ein, da es sonst zu gegenseitiger Beeinflussung/Störung kommen kann.
• Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung.
• Verwenden Sie die Geräte nicht in explosionsgefährdeten Bereichen.

Netzteil

Achtung: Verwenden Sie nur die mitgelieferten Netzteile, da andere Netzteile das Babyfon beschädigen können. Sie dürfen den Zugang zum Netzteil nicht durch Möbel oder andere Gegenstände versperren.

Achtung: Achten Sie beim Betrieb mit einem Netzteil auf den einwandfreien Zustand der Netzkabel und Stecker. Abgeknickte oder durchgescheuerte Netzkabel sind lebensgefährlich!

D

Aufladbarer Akku

g: Werfen Sie den Akku nicht ins Feuer. Achten Sie auf die richtige Polung!

Stromausfall

Bei Stromausfall ist die Kamera funktionsunfähig. Nur der Monitor funktioniert, insofern zuvor der Akku über das Netzteil ausreichend geladen wurde.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen!

Gefährdung von Gesundheit und Umwelt durch Akkus und Batterien!

Akkus und Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen. Sie können giftige und umweltschädliche Schwermetalle enthalten. Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen, sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die Symbole bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmüll werfen dürfen und sie über Sammelstellen der Entsorgung zugeführt werden müssen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

2 Bedienelemente und Anzeigen

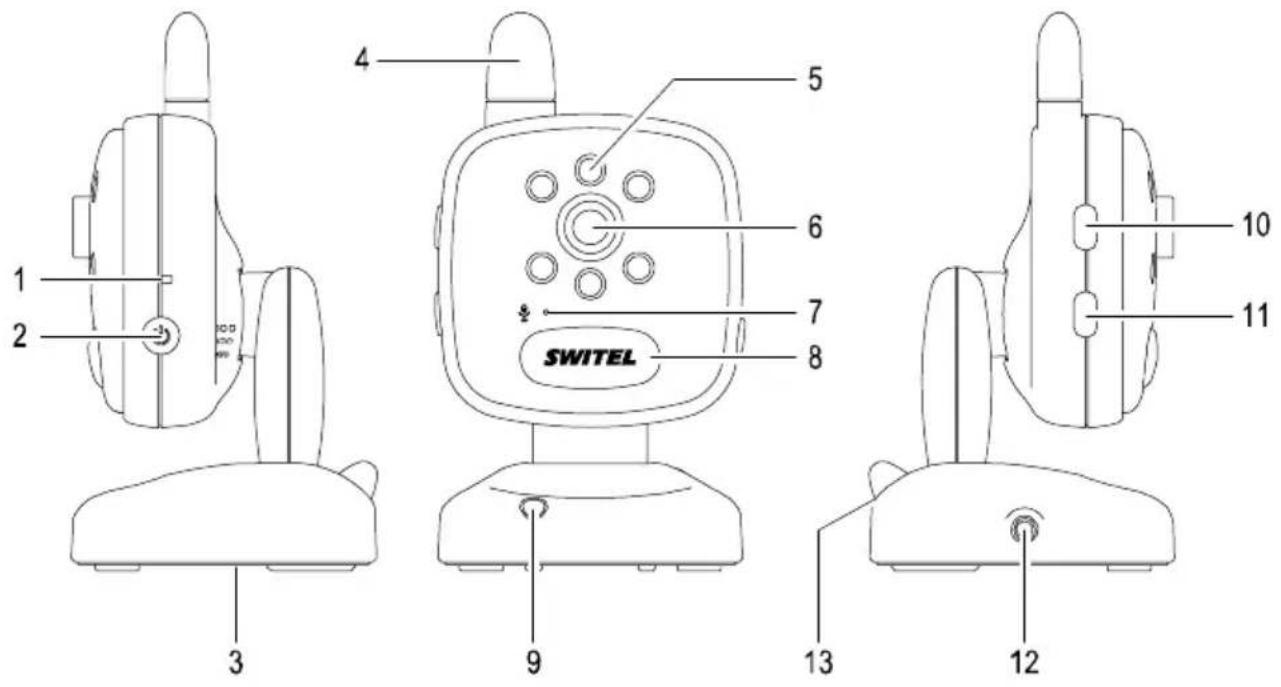

Kamera

1 2 3 4 5 6 7 8 SWITEL 9 10 11 13 12

1 An-/Aus-LED 7 Mikrofon
2 Ein-/Aus-Taste 8 Nachtlicht
3 Lautsprecher (unterhalb des Geräts) 9 Licht-Sensor
4 Antenne 10 Nachtlicht-/Lautstärke-erhöhen-Taste
5 Infrarot-LED (6 Stück) 11 Anmelden-/Lautstärke-verringern-Taste
6 Kameralinse 12 Netzteilanschluss

13 Temperatur-Sensor

D

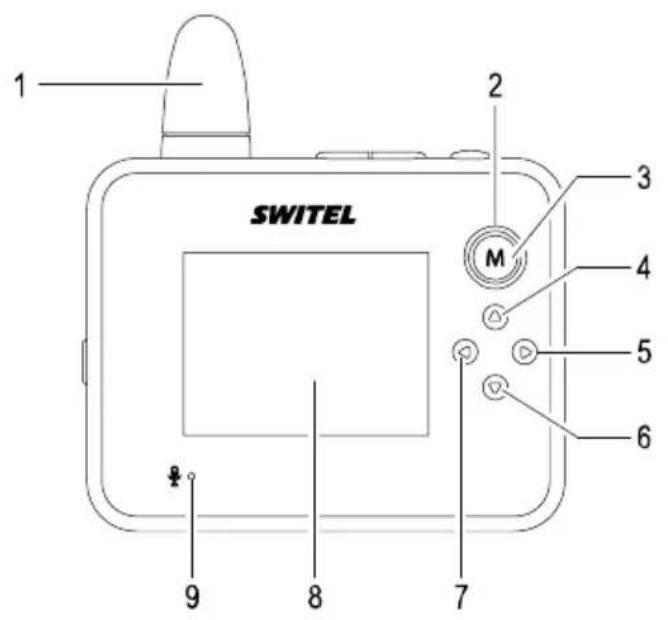

Monitor

SWITEL 1 2 3 4 5 6 7 8 9

OFF/ON 10 11

19 18 17

12 13 16 15 14

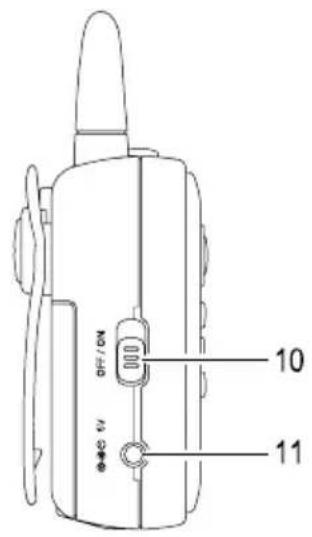

1 Antenne 10 Ein-/Aus-Schiebeschalter
2 An-/Aus-LED 11 Netzteilanschluss

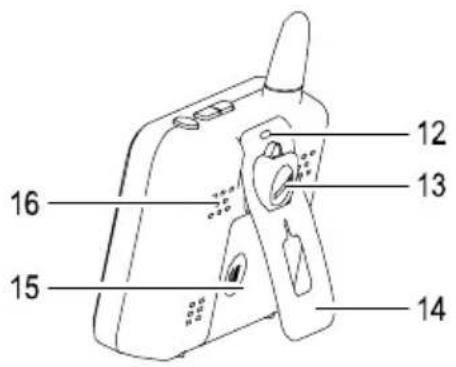

3 Menü-/OK-Taste 12 Öse zum Befestigen eines Gurts
4 Aufwärts-Taste 13 Drehbare Aufstellerverriegelung
5 Rechts-Taste 14 Aufsteller
6 Abwärts-Taste 15 Akkufachabdeckung
7 Links-Taste 16 Lautsprecher

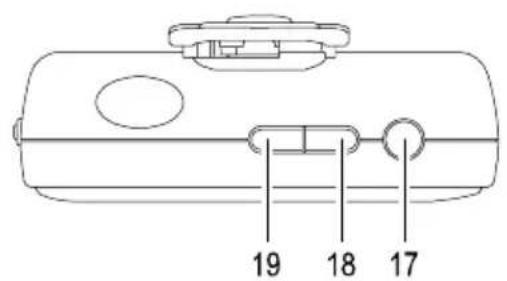

8 Display 17 Monitoring-/Sprech-Taste
9 Mikrofon 18 Fütterungsalarm-/Zoom-/Anmelden-Taste

19 Kanalwahl-Taste

D

Symbolleiste des Displays

Symbole der Symbolleiste von links nach rechts:

Symbol Bedeutung

Reichweiten-Symbol Zeigt an, wie die Verbindung zur Kamera ist:

Reichweiten-Symbol mit 3 grünen Balken: Verbindung ist sehr gut.

Reichweiten-Symbol ohne Balken: Verbindung ist nicht vorhanden. Im Display

blinkt zusätzlich der Hinweis, dass keine Verbindung zur Kamera vorhanden ist.

Fläschchen-Symbol Zeigt an, ob der Babyfütterungsalarm aktiv ist oder nicht.

Lupen-Symbol Es wurde in das empfangene Bild hineingezoomt.

Temperatur-Symbol Zeigt die aktuelle Temperatur an der Kamera.

Lautsprecher-Symbol Zeigt die Lautstärkestufe am Monitor an:

Symbol durchgestrichener Lautsprecher: Lautstärke aus.

Während des Veränderns der Lautstärke wird angezeigt, welche Lautstärkestufe einstellt wurde (AUS plus 5 Lautstärkestufen). Mit Ausnahme ausgeschalteter Lautstärke erlischt das Symbol, kurz nachdem die Einstellung vorgenommen wurde.

Kamera-Symbol Zeigt an, welche Kamera gerade mit dem Monitor verbunden ist bzw. welcher

Kanal gerade am Monitor eingestellt ist.

Akku-Symbol Zeigt die Akkukapazität an:

Akku-Symbol zum Teil grün gefüllt: Der Akku ist nicht mehr voll geladen. Die grünen Segmente zeigen grob den Akkuladezustand an (insgesamt 7 grüne Segmente).

Akku-Symbol mit 7 durchlaufenden grünen Segmenten: Der Akku wird geladen.

Akku-Symbol komplett grün gefüllt: Der Akku ist vollständig geladen.

Noten-Symbol Zeigt an, dass gerade an der Kamera ein Schlaflied abgespielt wird. Die Nummer

hinter dem Noten-Symbol gibt Auskunft, welches Schlaflied abgespielt wird.

3 Menüstruktur

Zum Navigieren öffnen Sie mit der Menü-/OK-Taste das Hauptmenü (1. Ebene), wählen mit der Rechts- und Links-Taste einen Menüpunkt aus und bestätigen ihn mit der Menü-/OK-Taste. Dieses Prinzip gilt auch für die anderen Menüebenen.

Zum Verlassen des Menüs haben Sie mehrere Möglichkeiten:

• Drücken Sie die Monitoring-/Sprech-Taste, um das Menü auf schnellem Weg zu verlassen.
• Warten Sie ein paar Sekunden und das Menü schließt von alleine.
• Wählen mit der Rechts- und Links-Taste "EXIT" aus und bestätigen Sie mit "Ja".

ALARMTON Akku-Signal Ein

	SIGNAL - KEINE VERB. Ein	Aus
		Aus
DISPLAY Helligkeit Stufe 1 bis Stufe 5
	Dauer - Hintergrundbe. Immer ein
		10 Sek.
		1 Min.
		3 Min.
SCHLAFLIED	SCHLAFLIED 1 bis SCHLAFLIED 8	Einmal wiedergeben
		Wiederholt wiedergeben
		Stopp
EMPFINDLICH-KEIT	Niedrig
	Mittel
	Hoch
	Aus
TEMPERATUR Format Celsius
		Fahrenheit
	Mindesttemperatur von 0 °C bis 17 °C (in 1 °C-Schritten)	1
	Höchsttemperatur von 18 °C bis 35 °C (in 1 °C-Schritten)	2
	Signalton Ein
		Aus

D

SPRACHE English

	Français
	Deutsch
	Nederlands
	Español
	Português
	Italiano
	Ελληνικά
	Русский
	Magyar

EXIT Ja

Nein

D

4 Geräte in Betrieb nehmen

Sicherheitshinweise

Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise in Kapitel 1.

Die übertragenen Daten (Bild und/oder Töne) sind im Empfangsbereich öffentlich zu empfangen!

Verpackungsinhalt prüfen

Zum Lieferumfang gehören:

1 Kamera 2 Netzteile
1 Monitor 1 Klettband (zur Kameramontage)
1 Lithium-Ionen-Akku für den Monitor 1 Bedienungsanleitung

Monitor in Betrieb nehmen

Achtung: Stellen Sie den Monitor mit einem Mindestabstand von 1 m zu anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann.

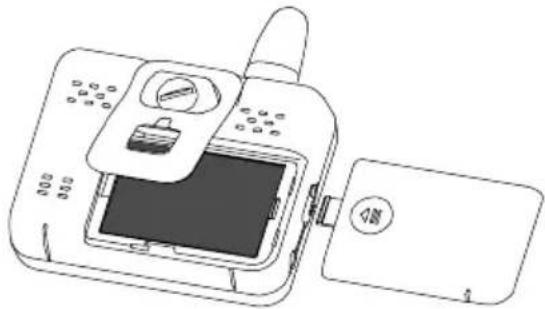

Akku einlegen

1. Öffnen Sie das Akkufach auf der Rückseite des Monitors: Schieben Sie die Akkufachabdeckung entgegen der Pfeilrichtung ab.
2. Setzen Sie den Akku polungsrichtig ein. Wichtig: Die metallischen Kontakte von Akku und Monitor müssen sich berühren.
3. Schieben Sie die Akkufachabdeckung in Pfeilrichtung auf, bis sie einrastet.

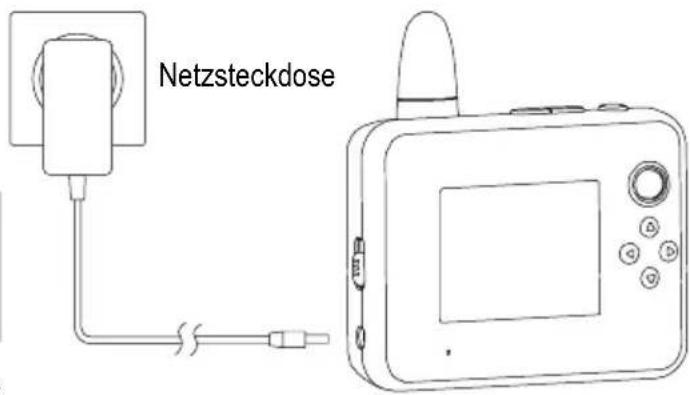

Schließen Sie den Monitor wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil.

g: Verwenden Sie für den Monitor nur eines der mitgelieferten Netzteile mit den Ausgangsdaten: 6 V, 800 mA.

Netzsteckdose

Zum Einschalten des Monitors schieben Sie den Ein-/Aus-Schiebeschalter in die Position ON.

Sobald das Netzteil angeschlossen ist, wird der Akku geladen.

In der Symbolleiste des eingeschalteten Monitors wird der Akkuladezustand angezeigt.

Die grünen Segmente des Akku-Symbols in der Symbolleiste des Displays laufen durch. Ist der Akku vollständig geladen, ist das Akku-Symbol komplett grün gefüllt.

Lassen Sie den Akku bei der Erstinbetriebnahme für mindestens 4 Stunden ohne Unterbrechung laden. Das verlängert die Lebenszeit des Akkus!

Aufsteller

1. Fassen Sie den Aufsteller an der Rückseite des Monitors unten an und ziehen Sie ihn vom Gerät weg.
2. Drehen Sie die Aufstellerverriegelung z. B. mit einem Schraubendreher nach links, um sie in dieser Position zu fixieren.
   Sie können auch an der Öse im Aufsteller ein Band bzw. einen Gurt befestigen (nicht im Lieferumfang enthalten).

Kamera in Betrieb nehmen

Kamera anschließen

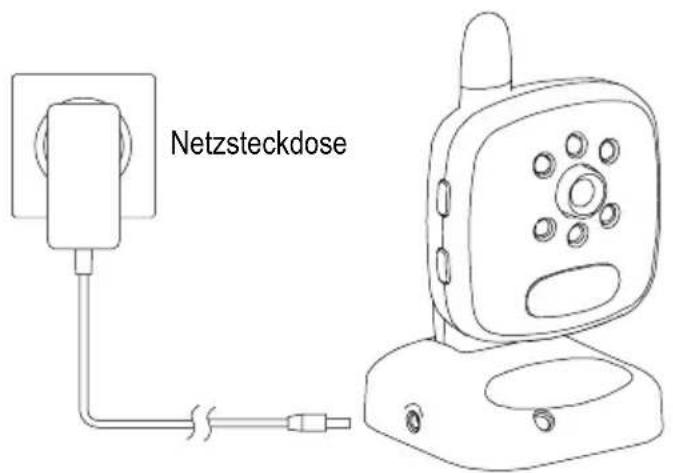

Schließen Sie die Kamera wie in der nebenstehenden Skizze abgebildet an.

g: Verwenden Sie für die Kamera nur eines der mitgelieferten Netzteile mit den Ausgangsdaten: 6 V, 800 mA.

Zum Einschalten der Kamera drücken Sie die Ein-/Aus-Taste, so dass die An-/Aus-LED grün leuchtet.

Netzsteckdose

Kamera platzieren

Sie können die Kamera hinstellen oder an einer Wand oder einer Strebe montieren.

Achtung: Die Kamera darf nicht näher als 1 m zum Baby stehen bzw. angebracht werden!

Achtung: Stellen Sie die Kamera mit einem Mindestabstand von 1 m zu anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann.

Kamera und Monitor müssen einen Mindestabstand von 1 m zueinander haben! Ist der Abstand geringer, ertönt ein Warnsignal.

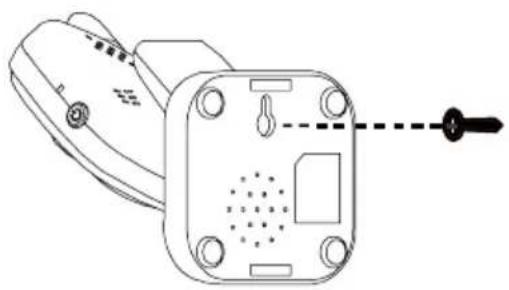

Wandmontage: Schrauben Sie eine geeignete Schraube (nicht im Lieferumfang enthalten) so in die Wand, dass zwischen Schraubenkopf und Wand ca. 8-9 mm Platz sind und hängen Sie die Kamera gemäß nebenstehender Abbildung daran auf.

Montage an einer Strebe: Fädeln Sie das Klettband gemäß nebenstehender Abbildung in die Ösen auf der Unterseite der Kamera und wickeln Sie das Klettband fest um eine Strebe.

Die Kamera ist in einem gewissen Bereich nach oben und unten sowie nach rechts und links schwenkbar. Schwenken Sie die Kamera, nachdem Sie die Kamera korrekt platziert und den Monitor in Betrieb genommen haben, so, bis Ihr gewünschter Ausschnitt im Display des Monitors sichtbar wird.

Kamera mit Monitor verbinden (Anmeldevorgang)

Monitor und Kamera sind werkseitig bereits miteinander verbunden.

Es können insgesamt bis zu 4 Kameras am Monitor angemeldet werden.

Weitere Kameras melden Sie folgendermaßen am Monitor an:

1. Schalten Sie den Monitor ein.
2. Schalten Sie die (neue) Kamera aus.
3. Halten Sie am Monitor die Fütterungsalarm-/Zoom-/Anmelden-Taste gedrückt und schalten Sie den Monitor mit dem Ein-/Aus-Schiebeschalter aus und wieder ein. Halten Sie die Fütterungsalarm-/Zoom-/Anmelden-Taste weiterhin so lange gedrückt, bis im Display der Anmelden-Bildschirm erscheint (weißer Text auf schwarzem Hintergrund).
4. Wählen Sie im Anmelden-Bildschirm des Monitors durch Drücken der Aufwärts- oder Abwärts-Taste aus, auf welchem Kanal (CH) die neue Kamera liegen soll.
5. Wählen Sie im Anmelden-Bildschirm des Monitors durch Drücken der Rechts- oder Links-Taste "Pair" (für "Pairing" = Anmelden) aus.
6. Versetzen Sie die neue Kamera in den Anmelden-Modus: Drücken Sie an der neuen Kamera gleichzeitig für 2 Sekunden die Ein-/Aus-Taste und die Lautstärke-verringern-/Anmelden-Taste. Ist die neue Kamera im Anmelden-Modus, blinkt die An-/Aus-LED an der Kamera.
7. Drücken Sie die Menü-/OK-Taste am Monitor, um den Anmeldevorgang durchzuführen. War der Anmeldevorgang erfolgreich, zeigt das Display eine entsprechende Meldung.
8. Schließen Sie den Anmeldevorgang durch Drücken der Menü-/OK-Taste ab. Der Anmelden-Bildschirm zeigt den aktuellen Status an.
9. Wählen Sie im Anmelden-Bildschirm des Monitors durch Drücken der Aufwärts- oder Abwärts-Taste "EXIT" aus und drücken Sie die Menü-/OK-Taste, um den Anmelden-Bildschirm zu verlassen.

Nach der erfolgreichen Verbindung wird im Display das von der Kamera erfasste Bild angezeigt.

Kamera vom Monitor abmelden (Abmeldevorgang)

1. Schalten Sie den Monitor ein.
2. Halten Sie am Monitor die Fütterungsalarm-/Zoom-/Anmelden-Taste gedrückt und schalten Sie den Monitor mit dem Ein-/Aus-Schiebeschalter aus und wieder ein. Halten Sie die Fütterungsalarm-/Zoom-/Anmelden-Taste weiterhin so lange gedrückt, bis im Display der Anmelden-Bildschirm erscheint (weißer Text auf schwarzem Hintergrund).
3. Wählen Sie im Anmelden-Bildschirm des Monitors durch Drücken der Aufwärts- oder Abwärts-Taste aus, welche Kamera bzw. welchen Kanal (CH) Sie löschen möchten.
4. Wählen Sie im Anmelden-Bildschirm des Monitors durch Drücken der Rechts- oder Links-Taste "Del" (für "Delete" = Löschen) aus.
5. Drücken Sie die Menü-/OK-Taste am Monitor.
6. Schließen Sie den Abmeldevorgang durch Drücken der Menü-/OK-Taste ab. Der Anmelden-Bildschirm zeigt den aktuellen Status an.
7. Wählen Sie im Anmelden-Bildschirm des Monitors durch Drücken der Aufwärts- oder Abwärts-Taste "EXIT" aus und drücken Sie die Menü-/OK-Taste, um den Anmelden-Bildschirm zu verlassen.

Kamera auswählen

Wenn Sie mehrere Kameras am Monitor angemeldet haben, drücken Sie am Monitor die Kanalwahl-Taste, um zwischen den verschiedenen Kameras zu wechseln.

5 Kamera bedienen

Überprüfen Sie vor jedem Einsatz die einwandfreie Funktion von Kamera und Monitor.

Kamera einschalten

1. Drücken Sie an der Kamera die Ein-/Aus-Taste.
   Die An-/Aus-LED leuchtet grün. Die Kamera ist jetzt betriebsbereit.
2. Richten Sie die Kamera gegebenenfalls noch mal aus.

Kamera ausschalten

Drücken und halten Sie an der Kamera die Ein-/Aus-Taste, bis die An-/Aus-LED erlischt.

Nachtsicht

Die Kamera ist mit 6 Infrarot-LEDs ausgestattet. Dadurch ist die Bildübertragung aus unbeleuchteten Bereichen möglich. Die Nachtsichtfunktion wird automatisch aktiviert, wenn die Lichtverhältnisse es erfordern.

Bei aktivierter Nachtsichtfunktion ist die Bildschirmdarstellung am Monitor schwarz-weiß.

Nachtlicht

Die Kamera hat ein Nachtlicht, das ein weiches, gleichmäßiges Licht ausstrahlt, welches Ihrem Baby Sicherheit vermitteln soll.

• Drücken und halten Sie die Nachtlicht-/Lautstärke-erhöhen-Taste, bis das Nachtlicht angeht.
• Drücken und halten Sie die Nachtlicht-/Lautstärke-erhöhen-Taste, bis das Nachtlicht erlischt.

Sprachlautstärke an der Kamera einstellen

Sie können vom Monitor zur Kamera sprechen, z. B. um ein Baby zu beruhigen oder mit einer Person im Raum Kontakt aufzunehmen, siehe Seite 14 (Sprech-Funktion).

Mit den Lautstärke-Tasten an der Kamera regeln Sie die Lautstärke der Sprachausgabe an der Kamera.

• Drücken Sie die Nachtlicht-/Lautstärke-erhöhen-Taste, um die Lautstärke zu erhöhen.
• Drücken Sie die Anmelden-/Lautstärke-verringern-Taste, um die Lautstärke zu verringern.

Kann die Lautstärke nicht mehr erhöht oder verringert werden, ertönt bei Drücken der jeweiligen Lautstärke-Taste ein Signalton.

6 Monitor bedienen

Überprüfen Sie vor jedem Einsatz die einwandfreie Funktion von Kamera und Monitor.

Monitor einschalten

Schieben Sie den Ein-/Aus-Schiebeschalter in die Position ON.

Die An-/Aus-LED leuchtet grün. Im Display wird die Symbolleiste angezeigt. Der Monitor befindet sich jetzt im Monitoring-Modus und ist betriebsbereit.

Monitor ausschalten

Schieben Sie den Ein-/Aus-Schiebeschalter in die Position OFF.

Die An-/Aus-LED erlischt. Das Display geht aus.

Lautstärke am Monitor einstellen

Mit den Aufwärts-/Abwärts-Tasten verändern Sie die Lautstärke, mit der Sie Geräusche aus dem Raum hören, in dem die Kamera steht. Es stehen 5 Lautstärkestufen zur Verfügung. Außerdem können Sie die Lautstärke ausschalten.

• Drücken Sie die Aufwärts-Taste, um die Lautstärke zu erhöhen.
• Drücken Sie die Abwärts-Taste, um die Lautstärke zu verringern bzw. auszuschalten.

In der Symbolleiste wird Ihnen während des Veränderns der Lautstärke angezeigt, welche Lautstärke-stufe Sie ausgewählt haben. Wenn Sie die Lautstärke ausgeschaltet haben, wird in der Symbolleiste dauerhaft ein entsprechendes Symbol angezeigt (durchgestrichener Lautsprecher).

Sprech-Funktion

Sie können vom Monitor zur Kamera sprechen, z. B. um ein Baby zu beruhigen oder mit einer Person im überwachten Raum Kontakt aufzunehmen.

1. Drücken und halten Sie am Monitor die Monitoring-/Sprech-Taste.
2. Sprechen Sie in das Mikrofon des Monitors.
3. Lassen Sie die Monitoring-/Sprech-Taste los, um wieder die Geräusche im überwachten Raum zu hören.

Bildausschnitt vergrößern (Zoom)

Um Details besser zu sehen, können Sie einen Teil des Bilds vom Display vergrößern (Zoom). Es steht eine Vergrößerungsstufe zur Verfügung.

1. Zum Hineinzoomen drücken und halten Sie am Monitor die Fütterungsalarm-/Zoom-/Anmelden-Taste.
2. Drücken Sie die Aufwärts-/Abwärts-/Links- und Rechts-Tasten, um den vergrößerten Bildausschnitt zu verschieben und den Bereich auszuwählen, den Sie detaillierter sehen wollen.
3. Zum Herauszoomen drücken und halten Sie am Monitor die Fütterungsalarm-/Zoom-/Anmelden-Taste.

Wurde in das Bild hineingezoomt, wird in der Symbolleiste das Lupen-Symbol angezeigt.

Babyfütterungsalarm

Lassen Sie sich daran erinnern, Ihr Baby in festen Intervallen zu füttern.

Babyfütterungsalarm aktivieren

Drücken Sie zum Aktivieren des Babyfütterungsalarms gegebenenfalls mehrfach am Monitor die Fütterungsalarm-/Zoom-/Anmelden-Taste, bis in der Symbolleiste hinter dem Fläschchen-Symbol das Zeitintervall Ihrer Wahl angezeigt wird.

Die Zeitintervalle lassen sich mit jedem Tastendruck um jeweils 30 Minuten erhöhen und können auf maximal 4:00 Stunden eingestellt werden.

Ist die eingestellte Zeit erreicht, ertönt für maximal 1 Minute ein dauerhaft tutendes Alarmsignal und im Display blinkt der Hinweis "Fütterungszeit".

Alarmsignal beenden

Drücken Sie eine beliebige Taste am Monitor, um das Alarmsignal zu beenden.

Wenn Sie das Alarmsignal nicht beenden, endet es automatisch nach 1 Minute. Nach 3 Minuten beginnt das 1-minütige Alarmsignal erneut. Wird das Alarmsignal nicht manuell beendet, gibt das Gerät insgesamt 5 Alarmintervalle aus. In der Symbolleiste wird vor dem Fläschchen-Symbol die Anzahl der bereits beendeten Alarmintervalle angezeigt.

Babyfütterungsalarm deaktivieren

Drücken Sie zum Deaktivieren die Fütterungsalarm-/Zoom-/Anmelden-Taste am Monitor so lange, bis in der Symbolleiste hinter dem Fläschchen-Symbol "OFF" angezeigt wird.

Temperatur-Alarm

Legen Sie über das Menü Mindest- und Höchsttemperaturen für die Raumtemperatur fest, siehe Menüstruktur Seite 8. Werden diese Temperaturen unter- oder überschritten, blinkt im Display eine entsprechende Warnung.

Über das Menü kann auch ein Signalton aktiviert werden, der akustisch darauf aufmerksam macht.

Schlaflieder abspielen

Ihr Baby kann mit sanften Schlafliedern einschlafen. Das Babyfon stellt 8 verschiedene Melodien zur Verfügung, die an der Kamera abgespielt werden. Sie können festlegen, ob das ausgewählte Schlaflied nur einmal abgespielt oder ob es dauerhaft wiederholt werden soll.

Das Ein- und Ausschalten von Schlafliedern erfolgt über das Menü, siehe Menüstruktur Seite 8.

Wird ein Schlaflied abgespielt, wird in der Symbolleiste ein Noten-Symbol mit der Nummer des betreffenden Schlaflieds angezeigt.

Persönliche Einstellungen am Monitor vornehmen

Über das Menü können Sie verschiedene individuelle Einstellungen vornehmen:

Akku-Alarmton

Sie können einen Alarmton aktivieren, der ertönt, wenn die Akkukapazität erschöpft ist, siehe Menüstruktur Seite 8.

Reichweiten-Alarmton

Sie können einen Alarmton aktivieren, der ertönt, wenn Kamera und Monitor nicht mehr in Reichweite zueinander sind, siehe Menüstruktur Seite 8.

Displayhelligkeit

Sie können die Helligkeit des Displays in 5 Stufen einstellen, siehe Menüstruktur Seite 8.

Dauer Displayanzeige

Sie können über den Menüpunkt "Dauer - Hintergrundbe." festlegen, wie lange das Display des Monitors an bleiben soll, siehe Menüstruktur Seite 8. Sie können aus Gründen einer längeren Akkulaufzeit 3 verschiedene Zeitintervalle einstellen, nach denen das Display automatisch erlischt (schwarzes Display).

Ist das Display infolge dieser Einstellungen erloschen, drücken Sie die Monitoring-/Sprech-Taste, um wieder das Bild von der Kamera zu bekommen.

Gerät besitzt eine geräuschaktive Übertragung (VOX), die auch bei ausgeschaltetem Display aktiv ist. Sobald das Gerät Geräusche einer bestimmten Intensität wahrnimmt, wird das Display automatisch wieder eingeschaltet.

Empfindlichkeit Umgebungsgeräusche, Geräuscherkennung (VOX) und Strahlungsreduzierung (ECO-Modus)

Das Babyfon vereint zwei modere Technologien: die Geräuscherkennung (VOX) und die Strahlungsreduzierung (ECO-Modus).

Durch die Geräuscherkennung (VOX ^1 ) beginnt das System automatisch mit der Übertragung von der Kamera zum Monitor, wenn eine Stimme oder ein Geräusch erkannt wird. Wenn eine gewisse Zeit keine Stimme oder kein Geräusch mehr erkannt wurde, wird die Übertragung automatisch beendet.

Bei der Übertragung tritt eine kurze Verzögerung auf, bevor der Monitor die Geräusche und das Bild von der Kamera wiedergibt.

Der ECO-Modus ist eine spezielle Sendetechnik. Im ECO-Modus sendet das Babyfon mit erheblich reduzierter Sendeleistung bzw. Strahlung bei gleichzeitiger Erhöhung der Empfangsempfindlichkeit. Im ECO-Modus ist die Geräuserkennung (VOX) aktiv. Werden Geräusche erkannt, wird der ECO-Modus automatisch beendet. Das Display überträgt dann wieder das Bild von der Kamera.

Damit das Gerät im ECO-Modus arbeiten kann, müssen Sie über den Menüpunkt

"EMPFINDLICHKEIT" festlegen, ob die Kamera mit einer niedrigen, mittleren oder hohen Empfindlichkeit arbeiten soll, siehe Menüstruktur Seite 8. Nur bei einer dieser drei Einstellungen wechselt das Babyfon nach einer kurzen Zeit ohne Geräusche in den ECO-Modus. Das Display zeigt dann den Hinweis "ECO-Modus aktiviert". Das Display schaltet automatisch zum Bild der Kamera, wenn Geräusche die festgelegte Empfindlichkeit erreichen oder überschreiten.

Eine niedrige Empfindlichkeit bedeutet, dass die Kamera schon auf leise Geräusche reagiert. Eine hohe Empfindlichkeit bedeutet, dass die Kamera erst auf lautere Geräusche reagiert. Wählen Sie die richtige Einstellung auch aufgrund der Umgebungsgeräusche. Viele Umgebungsgeräusche machen vermutlich eine hohe Empfindlichkeit erforderlich.

Zeigt das Display infolge dieser Einstellungen den Hinweis "ECO-Modus aktiviert", drücken Sie die Monitoring-/Sprech-Taste, um wieder das Bild von der Kamera zu bekommen.

Bei der Einstellung "OFF" ist die Geräuscherkennung (VOX) deaktiviert. Das Gerät kann nicht in den ECO-Modus wechseln.

Temperaturanzeige

Die Kamera ermittelt über einen Temperatur-Sensor die Temperatur in seinem Umfeld und zeigt diese in der Symbolleiste des Displays an. Sie können über das Menü festlegen, ob Temperaturanzeigen und -angaben in Grad Celsius oder Grad Fahrenheit angegeben werden sollen, siehe Menüstruktur Seite 8.

Zusätzlich können visuelle und/oder akustische Warnungen für das Unter- bzw. Überschreiten von Mindest- und Höchsttemperaturen aktiviert werden, siehe Seite 15 (Temperatur-Alarm).

Sprache

Es stehen für die Menüführung 10 verschiedene Sprachen zur Verfügung, siehe Menüstruktur Seite 8.

7 Falls es Probleme gibt

Service-Hotline

Haben Sie Probleme mit Ihrem Überwachungsgerät, kontrollieren Sie zuerst die folgenden Hinweise. Bei technischen Problemen können Sie sich an unsere Service-Hotline unter Tel. [phone] innerhalb der Schweiz (Kosten Swisscom bei Drucklegung: CHF 2.60/min) wenden. Bei Garantieansprüchen wenden Sie sich an Ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

Probleme und mögliche Ursachen

Problem Mögliche Ursachen
Keine Funktion - Kamera und/oder Monitor sind nicht eingeschaltet.- Netzteile sind nicht korrekt eingesteckt.- Der Akku ist leer oder defekt.Bei anhaltenden Problemen entfernen Sie alle Netzteile und den Akku und warten Sie mindestens 10 Minuten, bevor Sie die Geräte wieder in Betrieb nehmen, siehe Seite 10.
Kein Empfang mit Hinweis“Keine Verbindung”	- Kamera ist nicht eingeschaltet.- Falsche Kamera ausgewählt, siehe Seite 12- Kamera und Monitor sind nicht angemeldet, siehe Seite 12.
Empfangsstörungen - Andere elektronische Geräte stören das Übertragungsfeld.- Der Abstand zwischen Monitor und Kamera ist zu groß.- Der Mindestabstand zwischen Monitor und Kamera ist unterschritten.- Die Akkuleistung ist zu gering.
Display ist schwarz - siehe Kapitel “Dauer Displayanzeige” auf Seite 15
Pfeifton (Rückkopplung) - Vergrößern Sie die Entfernung zwischen Monitor und Kamera.- Verringern Sie die Lautstärke am Monitor.
Rauschen - Die Akkuleistung ist zu gering.
Bildübertragung, aber keine Tonübertragung	- Die Lautstärke ist ausgeschaltet oder zu gering eingestellt.
Bild wird schwarz-weiß dar-gestellt	- Die Nachtsicht-Funktion ist aktiv.
Der Monitor tutet - Akku-Alarmton, siehe Seite 15- Reichweiten-Alarmton, siehe Seite 15- Alarmsignal des Babyfütterungsalarms, siehe Seite 14- Der Mindestabstand zwischen Monitor und Kamera ist unterschritten.
Der Akku im Monitor wird nicht geladen	- Netzteil ist nicht korrekt eingesteckt.

D

8 Technische Eigenschaften

Technische Daten

Merkmal Wert
Kamera BxHxT: 7,0 x 12,8 x 7,2 cm	Gewicht: 120 gSchalter: I/OBuchse: 6 V DCSensoren: Licht-Sensor, Temperatur-SensorNachtlicht: blauIR-LEDs: 6Schlaflieder: 8
Monitor BxHxT: 9,7 x 10,4 x 3,8 cm	Gewicht: 137 gBildschirm: 2.4"-Display, Auflösung 240x320Schalter: I/OBuchse: 6 V DCAnzeigen: Reichweite, Babyfütterungsalarm, Monitoring-Zoom, Temperatur, Lautstärke, Kanal/Kamera, AkkukapazitätAlarme: Reichweite, Babyfütterung, Temperatur, niedrige AkkukapazitätErweiterbar auf insgesamt 4 Kanäle/Kameras.Lithium-Ionen-Akku
Stromversorgung Kamera	Netzteil DC 6 V / 800 mA
Stromversorgung Monitor	Netzteil DC 6 V / 800 mA
Reichweite Monitor	Bis zu 300 Metern unter optimalen Bedingungen.In Gebäuden wird die Reichweite durch Wände, Türen usw. verringert.
Frequenzbereich	2.4 GHz
Zulässige Umgebungstemperatur	0°C bis 40°C
Zulässige relative Luftfeuchtigkeit	20 % bis 75 %

Die Kamera ist mit einem energieeffizienten Netzteil (Input 230 V AC , Output 6 V DC , 800 mA) ausgestattet. Die Nulllast beträgt ca. 0,08 W. Die durchschnittliche Effizienz beträgt ca. 72 %. Die Leistungsaufnahme im Betrieb beträgt maximal ca. 3,1 W.

Der Monitor ist mit einem energieeffizienten Netzteil (Input 230 V AC , Output 6 V DC , 800 mA) ausgestattet. Die Nulllast beträgt ca. 0,08 W. Die durchschnittliche Effizienz beträgt ca. 72 %. Die Leistungsaufnahme im Betrieb beträgt maximal ca. 4,9 W.

Im Zuge von Projektverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor.

Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie:

1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformität mit der o. a. Richtlinie wird durch das CE-Zeichen auf dem Gerät bestätigt.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.switel.com

9 Pflegehinweise / Garantie

Pflegehinweise

• Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch.
• Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.

Garantie

SWITEL - Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr SWITEL - Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

D

10 Stichwortverzeichnis

A

Abmeldevorgang, 12

Akku, 4

Akku einlegen, 10

Akku-Alarmton, 15

Akku-Symbol, 7

Alarmsignal beenden, 15

Anmeldevorgang, 12

Aufsteller, 11

Aufstellungsort, 4

B

Babyfütterungsalarm aktivieren, 14

Babyfütterungsalarm deaktivieren, 15

Bedienelemente, 5

Bestimmungsgemäße Verwendung, 4

Bildausschnitt vergrößern, 14

D

Dauer Displayanzeige, 15

Displayhelligkeit, 15

E

ECO-Modus, 16

Empfindlichkeit Umgebungsgeräusche, 16

Entsorgung, 5

F

Fehlerbehebung, 17

Fläschchen-Symbol, 7

G

Garantie, 19

|

Inbetriebnahme, 10

Infrarot-LEDs, 13

K

Kamera, 5

Kamera anschließen, 11

Kamera ausrichten, 11

Kamera ausschalten, 13

Kamera auswählen, 12

Kamera bedienen, 13

Kamera einschalten, 13

Kamera in Betrieb nehmen, 11

Kamera mit Monitor verbinden, 12

Kamera platzieren, 11

Kamera vom Monitor abmelden, 12

Kamera-Symbol, 7

Konformitätserklärung, 19

L

Lautsprecher-Symbol, 7

Lautstärke am Monitor einstellen, 14

Lupen-Symbol, 7

M

Medizinische Geräte, 4

Menüstruktur, 8

Monitor, 6

Monitor anschließen, 10

Monitor ausschalten, 14

Monitor bedienen, 14

Monitor einschalten, 14

Monitor in Betrieb nehmen, 10

N

Nachtlicht, 13

Nachtsicht, 13

Netzteil, 4

Noten-Symbol, 7

P

Pairing, 12

Persönliche Einstellungen am Monitor vornehmen, 15

Pflegehinweise, 19

Probleme, 17

Probleme und mögliche Ursachen, 17

R

Reichweiten-Alarmton, 15

Reichweiten-Symbol, 7

S

Schlaflieder abspielen, 15

Service-Hotline, 17

Sicherheitshinweise, 4

Sprache, 16

Sprachlautstärke an der Kamera einstellen, 13

Sprech-Funktion, 14

Strahlungsreduzierung, 16

Stromausfall, 4

Symbole im Display, 7

Symbolleiste des Displays, 7

T

Technische Daten, 18

Temperatur-Alarm, 15

Temperatur-Symbol, 7

Temperaturanzeige, 16

V

Verpackungsinhalt, 10

VOX, 16

Z

Zoom, 14

Ihr Gerät (Kamera) ist mit einem energieeffizienten Netzteil (Input 230 V AC , Output 6 V DC , 790 mA) ausgestattet. Die Nulllast beträgt ca. 0,08 W. Die durchschnittliche Effizienz beträgt ca. 72 %. Die Leistungsaufnahme beträgt max. 3,1 W.

Ihr Gerät (Monitor) ist mit einem energieeffizienten Netzteil (Input 230 V AC , Output 6 V DC , 790 mA) ausgestattet. Die Nulllast beträgt ca. 0,08 W. Die durchschnittliche Effizienz beträgt ca. 72 %. Die Leistungsaufnahme beträgt max. 4,9 W.

Note importante

Diese Anlage entspricht der europäischen R&TTE Richtlinie.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.switel.com.

Bei technischen Problemen können Sie sich an unsere Service-Hotline unter Tel. [phone] innerhalb der Schweiz (Kosten Swisscom bei Drucklegung: CHF 2.60/min) wenden.
