BEDIENUNGSANLEITUNG BCC 50 SWITEL

II Eltern-Einheit Unité parents

3 Ein/Ausschalter Interrupteur

6 Stromversorgungsbuchse

7 Menü-Up-Taste

8 LC-Display

9 Wandhalterung

10 Power LED

11 Kopfhöreranschluss

12 Display

13 Ein/Aus-Taste

14 Rufton-Taste Touche sonnerie

15 Mikrofon Microphone

16 Menü-Up-Taste

17 Menü-Taste Touche de menu

18 Stromversorgungsbuchse

19 Lautsprecher

20 Menü-Down-Taste Touche de menu

21 Tastensperre

22 Sprech-Taste (PTT)

23 Antenne

A Alarmton

B Automatische Überwachung

C Signalton

D Senden

E Kanalnummer

a Senden

b Empfangen

c Lautstärke

d Batterielevel

e Tastensperre

f VOX

g Suchlauf

h Symbol für Speicherkanal

i Kanalnummer

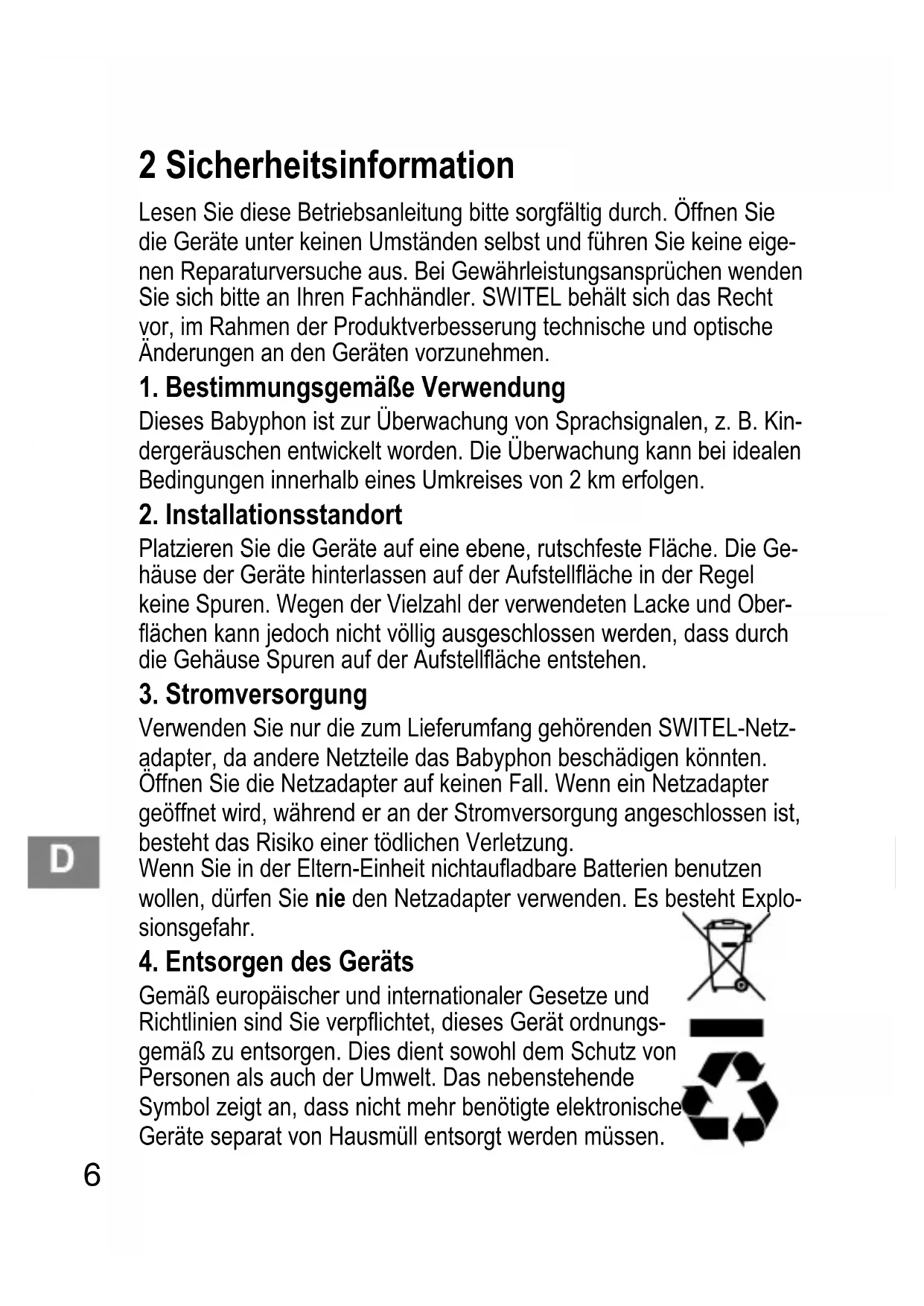

Lesen Sie diese Betriebsanleitung bitte sorgfältig durch. Öffnen Sie die Geräte unter keinen Umständen selbst und führen Sie keine eigenen Reparaturversuche aus. Bei Gewährleistungsansprüchen wenden Sie sich bitte an Ihren Fachhändler. SWITEL behält sich das Recht vor, im Rahmen der Produktverbesserung technische und optische Änderungen an den Geräten vorzunehmen.

1. Bestimmungsgemäße Verwendung

Dieses Babyphon ist zur Überwachung von Sprachsignalen, z. B. Kindergeräuschen entwickelt worden. Die Überwachung kann bei idealen Bedingungen innerhalb eines Umkreises von 2 km erfolgen.

2. Installationsstandort

Platzieren Sie die Geräte auf eine ebene, rutschfeste Fläche. Die Gehäuse der Geräte hinterlassen auf der Aufstellfläche in der Regel keine Spuren. Wegen der Vielzahl der verwendeten Lacke und Oberflächen kann jedoch nicht völlig ausgeschlossen werden, dass durch die Gehäuse Spuren auf der Aufstellfläche entstehen.

3. Stromversorgung

Verwenden Sie nur die zum Lieferumfang gehörenden SWITEL-Netzadapter, da andere Netzteile das Babyphon beschädigen könnten. Öffnen Sie die Netzadapter auf keinen Fall. Wenn ein Netzadapter geöffnet wird, während er an der Stromversorgung angeschlossen ist, besteht das Risiko einer tödlichen Verletzung.

Wenn Sie in der Eltern-Einheit nichtaufladbare Batterien benutzen wollen, dürfen Sie nie den Netzadapter verwenden. Es besteht Explosionsgefahr.

4. Entsorgen des Geräts

Gemäß europäischer und internationaler Gesetze und Richtlinien sind Sie verpflichtet, dieses Gerät ordnungsgemäß zu entsorgen. Dies dient sowohl dem Schutz von Personen als auch der Umwelt. Das nebenstehende Symbol zeigt an, dass nicht mehr benötigte elektronische Geräte separat von Hausmüll entsorgt werden müssen.

Geräte, die veraltet sind oder ihre Lebensdauer überschritten haben, müssen an einem dafür vorgesehenen Sammelpunkt der öffentlichen Abfallentsorgung entsorgt werden.

Akkus und Netzteile müssen vom Verkäufer oder an den dafür vorgesehenen Sammelpunkten der öffentlichen Abfallentsorgung entsorgt werden.

Verpackungsmaterialien müssen gemäß den lokalen Vorschriften entsorgt werden.

5. Wichtig

- Prüfen Sie vor der Verwendung des drahtlosen Babyphons die Tonübertragung. Hierbei wird überprüft, ob die Einheiten in Reichweite zueinander platziert sind. Die Tonübertragung sollte in regelmäßigen Abständen wie folgt überprüft werden: Lassen Sie einen Erwachsenen leise in die „Baby-Einheit“ sprechen. Die Töne aus dem Zimmer des Babys sollten über die „Eltern-Einheit“ in einem anderen Raum deutlich vernehmbar sein.

- Platzieren Sie die Baby- und die Eltern-Einheit während des Betriebs nicht zu nah beieinander. Die Einheiten könnten nachhallen oder es könnten Störgeräusche entstehen.

- Wenn Sie einen Netzadapter verwenden, positionieren Sie diesen nicht in der Nähe des Babys, sondern unter einem Fenster oder an einer anderen Stelle, wo das Baby ihn nicht ergreifen kann.

- Akkuleistung, Wände, Funkwellen und Geländebeschaffenheit können sich auf die Reichweite der Geräte auswirken. Um eine bessere Leistung zu erzielen, wechseln Sie in einen anderen Kanal oder platzieren Sie die Eltern-Einheit näher zur Baby-Einheit.

6. Reinigung und Pflege

- Reinigen Sie die Geräte nur mit einem leicht angefeuchteten (Wasser) weichen Tuch.

- Reinigungsmittel, die Lösungsmittel enthalten, dürfen auf keinen Fall verwendet werden.

•Die Batteriekontakte nur mit einem trockenen Tuch reinigen.
- Falls die Geräte feucht geworden sind, entfernen Sie die Batterien und warten Sie, bis die Geräte vollständig getrocknet sind.

3 Packungsinhalt

1 Eltern-Einheit mit dazugehörigem Netzadapter
1 Baby-Einheit mit dazugehörigem Netzadapter
1 Akkupack für Eltern-Einheit
1 Bedienungsanleitung
1 Gürtelclip

4 Inbetriebnahme / Installation

Nachfolgend werden häufig Positionsangaben z. B. (1) oder (a) oder (H) angegeben. Wechseln Sie hierzu bitte auf die Seiten 2 und 3.

1. Einsetzen des Akkupacks in die Eltern-Einheit

Verwenden Sie nur CE-zertifizierte Akkupacks.

•Gürtelclip an Position (I) vom Gehäuse leicht wegdrücken und nach oben schieben.
- Akkufach an Position (J) entriegeln und Deckel entfernen.
- Akkupack polrichtig einsetzen; der kreisrunde metallische Ausschnitt (K) im Akkupack muss so eingelegt werden, dass er unten liegt und Kontakt zu dem entsprechenden Gegenstück im Akkufach hat.
- Akkufach schließen, verriegeln und Gürtelclip montieren.

Akkupack vor dem ersten Gebrauch vollständig (d.h.

mindestens 12-14 Std.) aufladen. Zum Laden muss der Ak- kupack nicht aus der Eltern-Einheit genommen werden. Bei Betrieb mit Netzadapter wird er automatisch geladen. Das Akku-Icon blinkt während des Ladevorgangs und hört auf zu blinken, wenn der Ladevorgang abgeschlossen ist.

2. Anschließen des Netzadapters an die Eltern-Einheit

- Schließen Sie den Netzadapter an die DC 7,5V-Buchse (18) der Eltern-Einheit und an die Steckdose an.

3. Einsetzen der Batterien in die Baby-Einheit

Die Baby-Einheit kann mit 4 "AAA" Batterien oder mit

wiederaufladbaren Akkus des gleichen Typs betrieben werden. Bedenken Sie aber, dass mit dem mitgelieferten Netzadapter keine Aufladung der Akkus vorgenommen werden kann. Sie benötigen ein zusätzliches handelsübliches Ladegerät.

• Batteriefach (H) entriegeln und Deckel entfernen.
• Batterien polrichtig einsetzen.
  •Batteriefach schließen.

4. Anschließen des Netzadapters an die Baby-Einheit

- Schließen Sie den Netzadapter an die DC 10V-Buchse (6) der Baby-Einheit und an die Steckdose an.

5. Wandmontage der Baby-Einheit

Sie können die Baby-Einheit an der Wand befestigen. Sie benötigen nur eine geeignete Schraube, passend zum Langloch an der Rückseite der Baby-Einheit.

5 Betrieb

1. Baby-Einheit (Funksender)

Damit der Funksender (Baby-Einheit) und der Empfänger (Eltern-Einheit) miteinander kommunizieren können, müssen beide auf denselben Speicherkanal (M1-M15) eingestellt sein.

Empfindlichkeitsregler (VOX)

Mit dem Empfindlichkeitsregler wird eingestellt, ab welchem Geräuschpegel der Funksender mit dem Senden beginnen soll.

1 kHz Signalton

Damit Sie sicher sind, dass der Funksender funktioniert, können Sie ihn so einstellen, dass er alle 30 Sekunden einen Signalton sendet.

Automatische Überwachung

Der Funksender kann so eingestellt werden, dass er alle 5 Minuten das Mikrofon für 5 Sekunden aktiviert und die Geräusche an den Empfänger überträgt.

Alarmton

Der Funksender kann so eingestellt werden, dass er vor dem Senden der Geräusche einen Signalton erzeugt.

Während der nachfolgend beschriebenen Einstellungen blinkt das Display; es wechselt nach einigen Sekunden in eine konstante Anzeige. Danach ist die Einstellung gespeichert.

Einschalten Ausschalten

Tx M 88 % Ag Beep Auto Mon

Hinweis: Das Display zeigt den aktuellen Kanal oder Speicherkanal.

Schalter (3) in Position "0".

Hinweis: Das Display erlischt.

Speicherkanal einstellen

Tx M 86 88 A2 pap Beep Auto Man

2x Menü-Taste (5) betätigen; mit Taste (7,4) Speicherkanal (M1-M15) wählen.

Hinweis: Das "M" im Display erscheint.

Speicherkanal deaktivieren

Tx M 88 +0 Ac IWD Beep Auto Mon

2x Menü-Taste (5) betätigen; mit Taste (7,4) "OF" wählen.

Hinweis: Das "M" im Display erlischt.

Übertragungs- empfindlich- keit einstellen (VOX)

Mit Regler (1) die Empfindlichkeit einstellen, bei der die Baby-Einheit zu senden beginnen soll.

Regler nach oben = empfindlich

Regler nach unten = weniger empfindlich

1 kHz Signal- ton ein/aus

Tx M 88 88 Beep Auto Mon 300

3x Menü-Taste (5) betätigen; mit Taste (7) "ON" oder mit Taste (4) "OF" wählen.

Signalton ein: = BEEP

Signalton aus: = keine Anzeige

Automatische Überwachung ein/aus

Tx M 88 88 A2 Boep Auto Mon

4x Menü-Taste (5) betätigen; mit Taste (7) "ON" oder mit Taste (4) "OF" wählen.

Autom. Überwachung ein = AUTO MON

Autom. Überwachung aus = keine Anzeige

Alarmton ein/aus

Tx M 89:00 Ac 2500 Beep Auto Moon

5x Menü-Taste (5) betätigen; mit Taste (7) "ON" oder mit Taste (4) "OF" wählen.

Bei eingeschaltetem Alarmton erscheint das Alarm-Symbol im Display.

2. Eltern-Einheit (Empfänger)

Einschalten Ausschalten

M8888 2024 EVI 202 0.01 100% 100%

Ein/Aus-Taste (17) gedrückt halten, bis Signalton ertönt.

Hinweis: Das Display zeigt den aktuellen Kanal oder Speicherkanal. Beim Ausschalten erlischt das Display.

Speicherkanal einstellen

2x Menü-Taste (17) betätigen; mit Taste (16,20) Speicherkanal (M1-M15) wählen.

Hinweis: Das "M" im Display erscheint.

Speicherkanal deaktivieren

2x Menü-Taste (17) betätigen; mit Taste (16,20) "OF" wählen.

Hinweis: Das "M" im Display erlischt.

Lautstärke einstellen

M88:00 17:30 GK 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 200

Mit Taste (16) Lautstärke erhöhen; mit Taste (20) verringern.

Hinweis: Die Balkenreihe verändert sich analog zur Lautstärke.

3. Eltern-Einheit als Walkie-Talkie nutzen

Sie können die Eltern-Einheit als Walkie-Talkie nutzen, um mit anderen Teilnehmern zu kommunizieren, die auf demselben Kanal sind. Dazu müssen Sie den Speicherkanal-Betrieb (M1-M15) verlassen und einen der acht verfügbaren Kanäle einstellen.

VOX-Einstellung

Das Walkie-Talkie ist mit einer geräuschaktivierenden Elektronik ausgerüstet, die dazu führt, dass nur dann gesendet wird, wenn auch tatsächlich Geräusche vorhanden sind. Es ist nicht ratsam, VOX-Betrieb einzuschalten, wenn Sie sich in einer geräuschreichen Umgebung befinden.

Rufton

Um anderen Teilnehmern zu signalisieren, dass Sie sprechen möchten, können Sie einen Rufton senden. Das geschieht durch Drücken der Rufton-Taste.

Kanalüberwachung

Sie können die Funktion "MONITORING" dazu benutzen, einen aktuellen Kanal nach schwachen Signalen zu durchsuchen.

Suchlauf

Der Suchlauf bewirkt das endlose Durchsuchen aller Kanäle (1-8). Erst wenn ein aktives Signal erkannt wird, stoppt der Suchlauf und Sie können -wenn Sie möchten- ein Gespräch führen, indem Sie die PTT-Taste drücken. Sie können den Suchlauf aber auch fortsetzen und gefundene Signale für den weiteren Suchlauf ausschließen.

Tastensperre

Sie können die Tasten Ihres Walkie-Talkies gegen unbeabsichtigtes Auslösen von Funktionen sperren.

Speicherkanal deaktivieren

2x Menü-Taste (17) betätigen; mit Taste (16,20) "OF" wählen.

Hinweis: Das "M" im Display erlischt.

Kanal einstellen

1x Menü-Taste (17) betätigen und mit Taste (16,20) den gewünschten Kanal, z. B. 8 wählen.

Hinweis: Das "M" im Display erlischt.

Ein Signal empfangen

Die Eltern-Einheit ist permanent auf Empfang, wenn sie eingeschaltet ist und gerade nicht sendet. Wenn ein Signal empfangen wird, leuchtet das RX-Symbol auf.

Ein Signal senden

M88 2019 CHINA CHAI

PTT-Taste (22) gedrückt halten, um zu senden. Das TX-Symbol leuchtet auf. Halten Sie das Wal-kie-Talkie senkrecht und sprechen Sie in einem Abstand von 10 cm in das Mikrofon.

VOX- Einstellung

M8888 LED 充电站 Power Plant

3x Menü-Taste (17) betätigen; die aktuelle VOX-Einstellung (1,2,3, OF) blinkt und das VOX-Symbol erscheint im Display.

Hinweis: Bei der Auswahl OF erlischt das VOX-Symbol im Display.

Suchlauf

M88 I/O 200V A

Menü-Taste (17) und Taste (16) gleichzeitig drücken, um den Suchlauf zu starten. Alle Kanäle (1-8) werden durchsucht. Wenn ein Signal erkannt wurde, stoppt der Suchlauf und Sie hören das aktive Signal. PTT-Taste (22) be-tätigen, um auf diesen Kanal zu wechseln.

Mit Menü-Taste (17) den Suchlauf beenden. Mit Taste (16) kann der Suchlauf fortgesetzt werden.

Tastensperre

Taste (21) ca. 3 Sek. gedrückt halten, um die Tastensperre ein- oder auszuschalten.

Hinweis: Das Schlüsselsymbol erscheint bei aktivierter und erlischt bei deaktivierter Tastensperre.

Rufton

Rufton-Taste (14) drücken, um anderen Teilnehmern 3 Sek. lang zu signalisieren, dass man sprechen möchte.

Hinweis: Die anderen Teilnehmer hören den Rufton, wenn sie auf demselben Kanal sind.

Kanalüber- wachung (Monitoring)

Menü-Taste (17) und Taste (16) gleichzeitig drücken, um den aktuellen Kanal nach schwachen Signalen zu durchsuchen. Mit Menü-Taste (17) die Überwachung beenden.

Hintergrund- beleuchtung

Die Hintergrundbeleuchtung schaltet sich automatisch für 5 Sek. bei Betätigung irgendeiner Taste ein.

Anschluss für Kopfhörer

Oben in der Eltern-Einheit befindet sich ein Kopfhöreranschluss.

6 Fehlerbehebung

Service-Hotline / Garantie

Haben Sie Probleme mit Ihrem Überwachungsgerät, kontrollieren Sie zuerst die folgenden Hinweise. Bei technischen Problemen können Sie sich an unsere Service-Hotline unter Tel. [phone] innerhalb der Schweiz (Kosten Swisscom bei Drucklegung: CHF 2.00/min) wenden. Bei Garantieansprüchen wenden Sie sich an Ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

1. Kein Strom

• Gerät ist ausgeschaltet. Schalten Sie das Gerät ein.
• Überprüfen Sie, ob die Akkus korrekt eingelegt sind.
• Überprüfen Sie, ob der Adapter korrekt am Gerät angeschlossen ist.
• Prüfen Sie den Akkustatus. Setzen Sie ggf. neue Akkus ein.

2. Keine Übertragung (Walkie-Talkie)

• Drücken und halten Sie die PTT-Taste, bevor Sie sprechen.
• Überprüfen Sie die Kanalaktivität und wählen Sie einen anderen Kanal, wenn der aktuelle belegt ist.

3. Kein Empfang

• Überprüfen Sie die eingestellte Lautstärke.
• Stellen Sie sicher, dass Sie sich innerhalb eines geeigneten Empfangsbereichs befinden. Ändern Sie ggf. Ihren Standort.

4. Schlechter Empfang / Rauschen während der Übertragung

•Die Kommunikationsreichweite ist abhängig von der Umgebung.
- Stahlkonstruktionen, Hochhäuser oder der Betrieb in Fahrzeugen wirken sich negativ auf die Reichweite aus.
- Versuchen Sie, in einer Umgebung mit möglichst wenig Hindernissen zu kommunizieren.
- Ändern Sie ggf. Ihren Standort.

5. Störungen

- Sender und Empfänger sind zu dicht beieinander positioniert. Der Mindestabstand beträgt 1,5 m.
