BEDIENUNGSANLEITUNG BCC 57 SWITEL

Babyphon mit digitaler, rauschfreiert Funkübertragung

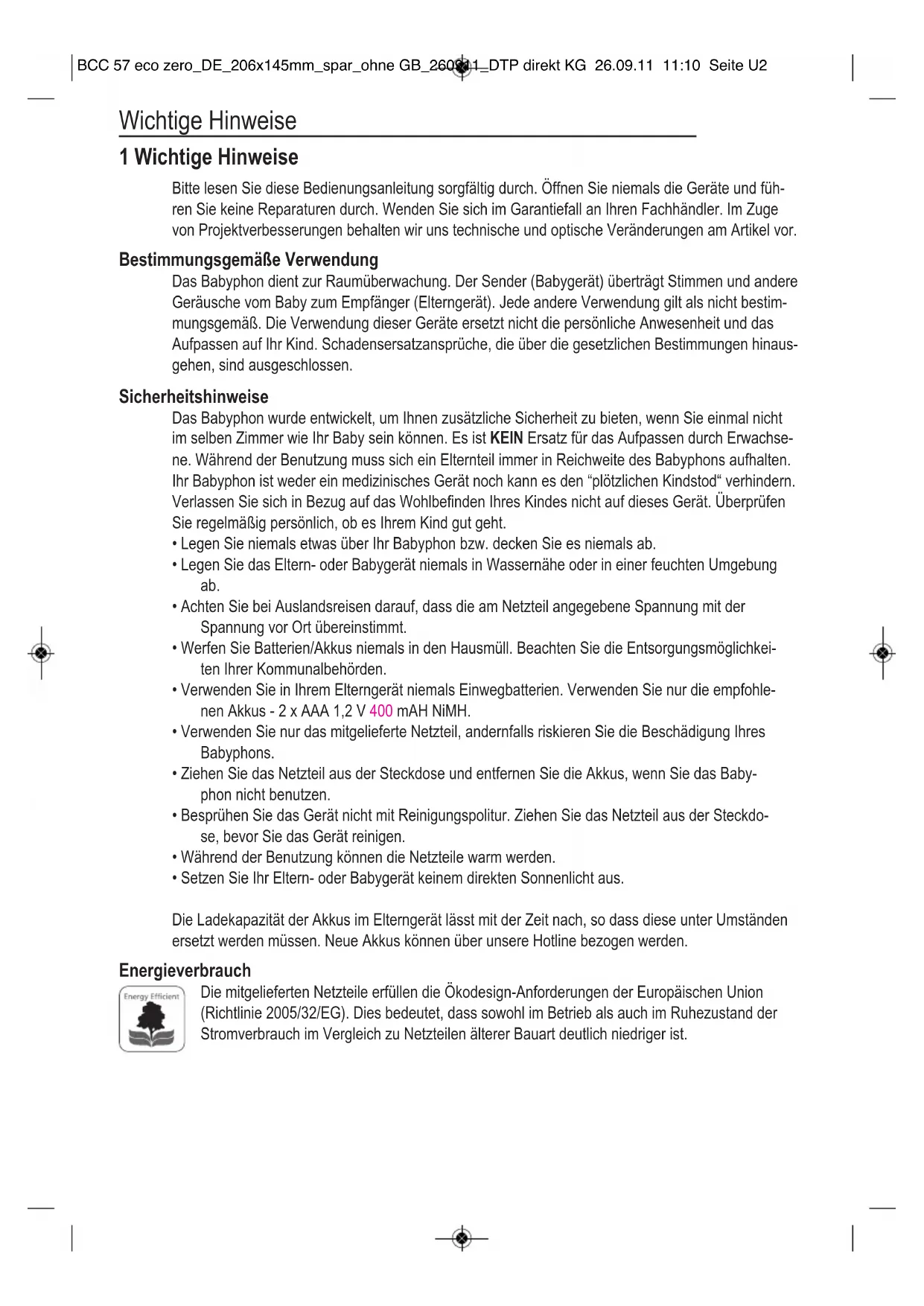

Bitte lessen Sie diese Bedienungsanleitung sorgfältig durch. Öffnen Sie niemals die Geräte und führen Sie keine Reparaturen durch. Wenden Sie sich im Garantiefall an ihren Fachhändler. Im Zuge von Projektverbesserungen behalten wir uns technische und optische Veränderungen am Antikel vor.

Bestimmungsgemäß Verwendung

Das Babyphon dient zur Raumüberwachung. Der Sender (Babygerät) überträgt Stimmen und andere Gerausche vom Baby zum Empfänger (Elterngerät). Jede andere Verwendung gilt als nicht bestimmungsgemäß. Die Verwendung dieser Geräte ersetzt nicht die personliche Anwesenheit und das Aufpassen auf Ihr Kind. Schadensersatzansprüche, die über die gesetzlichen Bestimmungen hinausgehen, sind ausgeschlossen.

Sicherheitschinweise

Das Babyphon wurde entwickelt, um Ihnen zusätzliche Sicherheit zu bieten, wenn Sie einmal nicht im selbst Zimmer wie Ihr Baby sein konnen. Es ist KEIN Ersatz für das Aufpassen durch Erwachse- ne. Wahrend der Benutzung muss sich ein Elternteil immer in Reichweite des Babyphons aufhalten. Ihr Babyphon ist weder ein medizinisches Gerät noch kann es den "plötzlichen Kindstod"verhindern. Verlassen Sie sich in Bezug auf das Wohlbefinden Ihres Kindes nicht auf diesen Gerät. Überprüfen Sie regelmäßig persönlich, ob es Ihr dem Kind gut gehen.

• Legen Sie niemals etwas über Ihr Babyphon bzw.decken Sie es niemals ab.
• Legen Sie das Eltern- oder Babygerät niemals in Wassernähe oder in einer feuchten Umgebung ab.
• Achten Sie bei Auslandsreisen darauf, dass die am Netzteil angegebene Spannung mit der Spannung vor Ort übereinstimmt.
• Werfen Sie Batterien/Akkus niemals in den Hausmüll. Beachten Sie die Entsorgungsmöglichkeiten ihrer Kommunalbehörden.
• Verwenden Sie in Ihrlem Elterngerät niemals Einwegbatterien. Verwenden Sie nur die empfohlenen Akkus - 2 x AAA 1,2 V 400 mAH NiMH.
• Verwenden Sie nur das mitgelieferte Netzteil, andernfalls riskieren Sie die Beschädigung Ihres Babyphons.
• Ziehen Sie das Netzteil aus der Steckdose und entfernen Sie die Akkus, wenn Sie das Baby-phon nicht benutzen.
• Besprühen Sie das Gerät nicht mit Reinigungspolitur. Ziehen Sie das Netzteil aus der Steckdose, bevor Sie das Gerät reinigen.
• Wahlrend der Benutzung konnen die Netzteile warm werden.
• Setzen Sie Ihr Eltern- oder Babygerät keinem direkten Sonnenlicht aus.

Die Ladekapazität der Akkus im Elterngerät lasst mit der Zeit nach, so dass diese unter Umständen ersetzt werden müssen. Neue Akkus konnen über unsere Hotline bezogen werden.

Energieverbrauch

Die mitgelieferten Netzele erfüllen die Ökodesign-Anforderungen der Europäischen Union (Richtlinie 2005/32/EG). Dies bedeutet, dass sowohl im Betrieb als auch im Ruhezustand der Stromverbrauch im Vergleich zu Netzeilen ätherer Bauart deutlich niedriger ist.

Bedienelemente

2 Bedienelemente

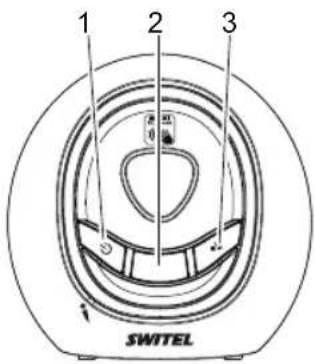

Sender (Babygerät)

1 Einschalt-Taste Ein/Aus

Drücken Sie diese Taste, um das Gerät einzuschalten.

Halten Sie diese Taste für ca. 2 Sekunden gedrückt, um das Gerät auszuschalten.

2 Betriebsanzeige /Nachtlicht
3 Funkruf-Taste

Halten Sie die Taste gedrückt. Das Elterngerät gibt einen Alarmton. Mit dieser Funktion konnen

Sie Hilfe rufen oder ein verlegtes Elterngerät wiederfinden.

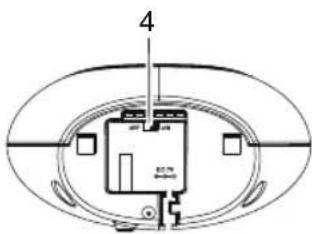

4 Schalter „zero emission“ (Unterseite)

Strahlungsfreie Überwachung

Der Sender (Babygerät) kann ihr Baby strahlungsfrei überwachen.

Solange kein Gerausch die eingestellte Empfindlichkeit übersteigt, wird keine Sendeleistung ausgestrahl. Erst wenn die (werkssheit) eingestellte Schwelle übersritten wird, wird der Sender eingeschaltet und die Verbindung zur Elterneinheit aufgebaut. Der Verbindungsaufbau dauert in dieser Betriebsart maximal 8 Sekunden. Dazu muss der Schalter an der Unterseite der Babyeinheit in der Stellung „On" stehen (Auslieferungszustand).

Steht der Schalter in Stellung „Off" besteht eine dauerhafte Sende-Empfangsverbindung mit sehr niedriger Leistung zwischen dem Baby- und dem Elterngerät. Dadurch entfällt die o. g. Verzögerung beim Verbindungsaufbau.

Bedienelemente

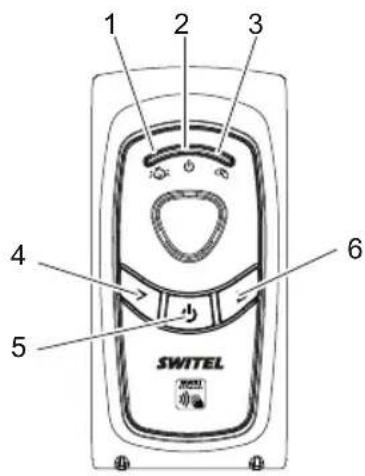

Empfänger (Elterngerät)

1 Gerauschensoranzeige

Bei einem empfangenen Gerausch blinkt die Anzeige auf.

2 Betriebsanzeige

Zeigt die Betriebsbereitschaft an, blinkt während der Akkuladung in der Ladeschale.

3 Verbindungsanzeige

Grüne Licht EIN bedeutet, dass das Gerät mit dem Babygerät "verbunden" ist. Wenn diese

Anzeige blinkt, besteht keine Verbindung zum Babygerät.

4▼-Taste

• Verringerung der Lautstärke der Wiedergabe

5 Einschalt-Taste Ein/Aus

Halten Sie diese Taste für ca. 2 Sekunden gedrückt, um das Gerät einzuschalten.

Halten Sie diese Taste für ca. 2 Sekunden gedrückt, um das Gerät auszuschalten.

6 -Taste

• Erhöhung der Lautstärke der Wiedergabe

7 Gurtelclip (Rückseite)

8 Akkufachdeckel (Rückseite)

Aufnahme fur 2 Akkus AAA, 1,2 V, NiMH.

Gerät in Betriebnehmen

3 Gerät in Betriebnehmen

Sicherheitschinweise

Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die "Wichtigen Hinweise" in Kapitel 1.

Verpackungsinhalt prufen

Zum Lieferumfang gehoren:

1 Elterngerät (Empfänger) 1 Ladeschale

1Netzteil (7V = ,420mA)

2 Akkus Typ AAA, 400 mAh, NiMH

1 Babygerät (Sender) 1 Netzteil (7V = ,420mA)

Elterngerät

1. Entfernen Sie den Görtelclip, indem Sie den Clip oben anheben und nach unter schieben.

2. Entfernen Sie anschließend den Akkufachdeckel an der Rückseite des Elterngerats, indem Sie auf den Deckel drücken undihn nach unten schiben. Legen Sie die Akkus entsprechend der Markierungen im Gerät ein und schreiben Sie den Deckel wieder.

3. Legen Sie das Elterngerät in die Ladeschale.

4. Stecken Sie das Netzteil in die Steckdose. Die rote Ladeanzeige blinkt.

Hinweis: Vor der ersten Benutzung oder nach einer langen Nutzungspause muss das Elternagerät 13 Stunden geladen werden. Während dieser Zeit wird das Elternagerät in der Ladeschale betrieben, wenn es eingeschaltet ist. Ohne Akkus ist ein Betrieb in der Ladestation nicht möglich.

Babygerät

1. Stecken Sie das Stromkabel in die Buchse an der Unterseite des Babygeräts und stecken Sie das Netzteil in die Steckdose.
2. Halten Sie ggf. die Einschalt-Taste gedrückt um das Babygerät einzuschalten.

Hinweis: Das Babygerät sollte in ca. 1 bis 1,5 m Entfernung vom Kinderbett auf einer geraden Oberfläche aufgestellt werden. Stellen Sie das Babygerät niemals in das Kinderbett, Bett oder in den Laufstall. Stellen Sie sicher, dass sich das Gerät, die Kabel und das Netzteil außerhalb der Reichweite von Babys und anderen Kleinkindern befindet. Stellen Sie die Geräte niemals auf anteike oder polierte Oberflächen.

Bedienung

4 Bedienung

Sobald Sie Ihr Babyphon eingeschaltet haben, konnen Sie die Gerausche aus dem Babyzimmer über das Elterngerät horen. Außen dem konnen Sie die Gerausche "sehen", da die grüne Sensoranzeige oben am Elterngerät mit dem Gerauschpegel aufleuchtet und erlischt.

Hinweis: Wenn die Verbindung zwischen Eltern- und Babygerät zu irgendinem Zeitpunkt ausfällt, blinkt die grüne Verbindungsanzeige am Elterngerät langsam.

Befolgen Sie die Anweisungen im Kapitel "Fehlerbeseitigung", um die Verbindung wiederherzustellen.

Babyphone ein-/ausschalten

Nachdem Sie Ihr Babyphon angeschlossen haben, müssen Sie ggf. beiden Geräte, das Eltern-und das Babygerät, einschalten. Dazu betätigten Sie die Einsatz-Taste des jeweiligen Geräts. Zum Ausschalten halten Sie die Einsatz-Tasten gedrückt.

Lautstärke

Mit den Tasten und am Elterngerät konnen Sie die Lautstärke einstellen, mit der Sie Ihr Baby horen.

Akkuladeanzeige/Akku-Leerwarnung

Das Elterngerät Funktioniert außerhalb der Ladeschale bis zu 10 Stunden. Dies hängt jedoch davon ab, wie stark die Akkus geladen sind. Wenn die Akkus nur gering geladen sind, beginnnt die Betriebsanzeige am Elterngerät zu blinken und ein Signalton ertört. Sie sollen das Gerät zurück in die Ladeschale legen, um die Akkus zu laden. Auch in der Ladeschale konnen Sie Ihr Elterngerät weiter benutzen.

Funkruf zwischen Baby- und Elterngerät (Paging)

These Funktion ist nutzlich, wenn sich ein Elternteil im Babyzimmer befindet und Kontakt mit dem anderen Elternteil aufnehmen möchte. Außerdem hilft diese Funktion darauf, ein verlegtes Elterngerät zu finden.

Am Babygerat

Drücken Sie kurz die Funkruf-Taste. Das Elterngerät sendet einen Ton. Um den Ton auszuschalten, drücken Sie eine beliebige Taste am Elterngerät oder betätigten Sie die Funkruf-Taste am Babygerät ein zweites Mal.

Nachtlicht

Das Babygerät hat ein Nachtlicht, das ein weiches, gleichmäßiges Licht ausstrahlt, das Ihr dem Baby Sicherheit vermittelt und Ohnen ermöglich, Ihr Baby in einem dunklen Raum zu sehen.

Anhang

5 Anhang

Fehlersuche

Haben Sie Probleme mit Ihrem Gerät, kontrollierten Sie zuerst die folgenden Hinweise. Bei technischen Problemen können Sie sich an unsere Service-Hotline unter Tel. [phone] innerhalb der Schweiz (Kosten aus dem Festnetz von Swisscom bei Drucklegung: CHF 2.60/min) wenden. Bei Garantieansprüchen wenden Sie sich an ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

Die Betriebsanzeige leuchtet nicht auf, wenn Sie den Stecker in die Steckdose stecken.

• Prufen Sie, ob die Stromversorgung besteht und ob alle Verbindungen fest sind und ob beiden Geräte mit der Einschalttaste eingeschaltet sind.

• Die Verbindungsanzeige am Elterngerät blinkt und Sie konnen keine Gerausche aus dem Babyzimmer horen.

-Sie befinden sich möglicherweise außerhalb der Reichweite. Gehen Sie{naher an das Baby-gerät und warten Sie 5 Sekunden, damit sich die Verbindung aufbauen kann.

• Unter Umständen müssen Sie die Verbindung zwischen den beiden Geräten durch Aus- und erneutes Einschalten wieder herstellen. Die Betriebsanzeige und die Verbindungsanzeige (kann eineuge Sekunden dauern) sollen leuchten. Die Gerauschensoranzeige leuchtet eben-falls kurz auf.

• Sie können Ihr Baby im Elterngerät nicht horen, aber die Verbindungsanzeige leuchtet immer noch durchgehend.

-Prufen Sie, ob die Lautstärke am Elterngerät eingeschaltet ist.

Am Eltergerat blinktie die Betriebsanzeige.

-Ohre Akkus sind fast leer. Legen Sie das Elterngerät in die Ladeschale, um es zu laden.

• Ihr Babyphon gibt einen hohen Piepton aus.

• Dies kann passieren, wenn sich Eltern- und Babygerät zu nah beieinander befinden. Erhöhen Sie den Abstand zwischen den Geräten.

Pflegehinweise

Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch. Verwenden Sie keine Reinigungsaoder Lösungsmittel.

Konformitätserklarung

Dieses Gerat erfüllt die Anforderungen der EU-Richtlinien:

• 1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität.

• 2005/32/EG Richtlinie „Energiebetriebene Produkte".

Die Konformität mit den o. a. Richtlinien wird durch das CE-Zeichen auf dem Gerät bestätig. Für die komplette Konformitätserklärung nutzen Sieitte den kostenlosten Download von unserer Website www.switel.com.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres communalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro-und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmull werfen dürfen!

Gefährung von Gesundheit und Umwelt durch Akkus und Batterien! Akkus und Batterien ne offen, beschädigen, verschlucken oder in die Umwelt gelangen halten.

D

Anhang

Sie können giftige und umweltschädliche Schwermetalle enthalten. Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitsstellen, sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die nebenstehenden Symbole bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmüll werfen dürfen und sie über Sammelstellen der Entsorgung zugeführrt werden müssen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

Technische Daten

Betriebsfrequenz 1,8 GHz

Reichweite Unter optimalen Bedingungen bis zu 300m

Innerhalb von Gebäuden kann eine Reichweite

von bis zu 50 m erreicht werden

(aufgrund von Wänden, Türen usw.)

Netzteil für Babygerät (Sender) Input: 100~240 V AC, 50/60 Hz, 150 mA

Output: 7VDC 420mA,Innen +

Sendeleistung Durchschnitt: 10 mW

Maximum: 250 mW

Netzteil fur Ladeschale Elterngerät Input: 100~240 V AC, 50/60 Hz, 150 mA

Output: 7VDC 420mA,Innen=+

Akkus fur Elterngerat (Empfänger) Typ AAA 1,2 V 400 mAh NiMH

Betriebszeit mit aufgeladenen Akkus „Zero emission mode" ein: ca. 24 h

(Referenz 450 mAh) Zero emission mode aus: ca. 5,5 h

Zulässige Umgebungstemperatur 10 °C bis 30 °C

Zulässige relative Luftfeuchtigkeit 20% bis 75%

Garantie

SWITEL-Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfrei Funktion und lange Lebensdauer. Ein Garantiefall liegt nicht vor, wenn die Ursache einer Fehlfunktion des Gerätes bei dem Telefonnetzbetrieb oder einer eventuell Zwischengeschalteten Nebenstellenanlage liegt. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks.

Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zusückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäß Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemassen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige ässere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

Wir halten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszusauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlösigkeit des Herstellers berufen.

Sollte Ihr Gerät Dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sichitte unter Vorlage Ihrer Kaufquittung ausschiesslich an das Geschäft, in dem Sie Ihr SWITEL-Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschiesslich gegenüber为其m Fachhandler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte konnen

Gewährleistungsrechte nicht mehr geltend gemacht werden.
