BEDIENUNGSANLEITUNG FR20 ALECTO

- Das Alecto FR-20+ ist ein PMR-446 Funkgerät. Mit diesem Funkgerät ist es möglich, kostenlos untereinander zu kommunizieren sowie auch mit anderen (Alecto) Funkgeräten, soweit sie dem PMR-446 Standart entsprechen.

- Das Alecto FR-20+ entspricht den essentiellen Bedingungen und Maßnahmen, wie sie in der Europäischen Richtlinie 1999/5/EC beschrieben sind. Die Erklärung zur Konformität ist erhältlich auf der Website www.alecto.info

ALLGEMEINES:

• Das FR-20+ ist ein Sende/ Empfänger, der im Frequenzbereich des 446 MHz Band mit Radiowellen arbeitet. Die Signalübertragung kann durch externe Einflüsse gestört werden wie z.B. durch: andere Funkgeräte, Sender, schnurlose Telefone und der Gleichen. Wird Ihr Funkgerät gestört oder verursacht Ihr Funkgerät Störungen, so bietet das Umschalten auf einen anderen Kanal schon oft eine Lösung.
• Die Benutzung dieses Funkgerätes ist in allen Ländern der EU erlaubt. Wenn Sie das FR-20 in ein Land außerhalb der EU mitnehmen wollen, informieren Sie sich erst über die Benutzungsbestimmungen für PMR446 Geräte in diesem Land.
• Denken Sie daran, dass das Signal des FR-20+ auch von anderen Funkgeräten oder Empfänger als nur dem Ihren empfangen werden kann.
• Es ist nicht erlaubt, Änderungen an der Elektronik oder an der Antennen des FR-20+ durch zuführen. Der Service darf nur von spezialisiertem Fachpersonal durchgeführt werden.
• WARNUNG! Nicht in der Nähe von Hochspannungs-Freileitungen oder bei Gewitter benutzen.

UMWELT:

Sollte das Produkt entsorgt werden, so geben Sie es nicht zum normalen Hausmüll, sondern liefern Sie es bei einer Sammelstelle für Recycling von Elektronische Geräte ab.

Leere Batterien geben Sie bitte bei der Sondermüllsammelstelle ab, werfen Sie keine Batterien oder wideraufl adbare Batterien in den Hausmüll.

FUNKVERBINDUNG:

* Die Reichweite des FR-20+ beträgt bis zu 5 Km. Dies ist abhängig von den lokalen Umständen, wie z.B. hohe Gebäude, Hochspannungs- und Oberleitungen. Eine optimale Reichweite erreichen Sie, wenn Ihr Funkgerät eine freie „Sicht“ zum Empfänger hat.

STROMVERSORGUNG:

* Das FR-20+ wird durch 4 AAA Batterien mit Strom versorgt. Batterien sind nicht im Lieferumfang enthalten.
* Öffnen Sie das Batteriefach, indem Sie den Batteriefachdeckel an der Unterseite auf schieben und setzen Sie die Batterien wie angezeigt ein. Achten Sie hierbei auf die richtige Polarität (+ und -).
* Wird das Gerät eine längere Zeit nicht benutzt, ist es ratsam die Batterien aus dem Funkgerät zu entfernen. Dies verhindert das entladen und eventuelles Auslaufen der Batterien.

DISPLAYANZEIGEN:

Scan – SCA10n ist aktiviert Anzeige Lautstärkeniveau

vox VOX – Funktion ist aktiviert Tastensperre ist eingeschaltet

TX Sender ist eingeschaltet

RX Signal wird empfangen

8 Wiedergabe von das Kanalnummer

Anzeige der Batteriespannung (□ = Batterien sind leer, diese sofort wechseln)

BENUTZEN:

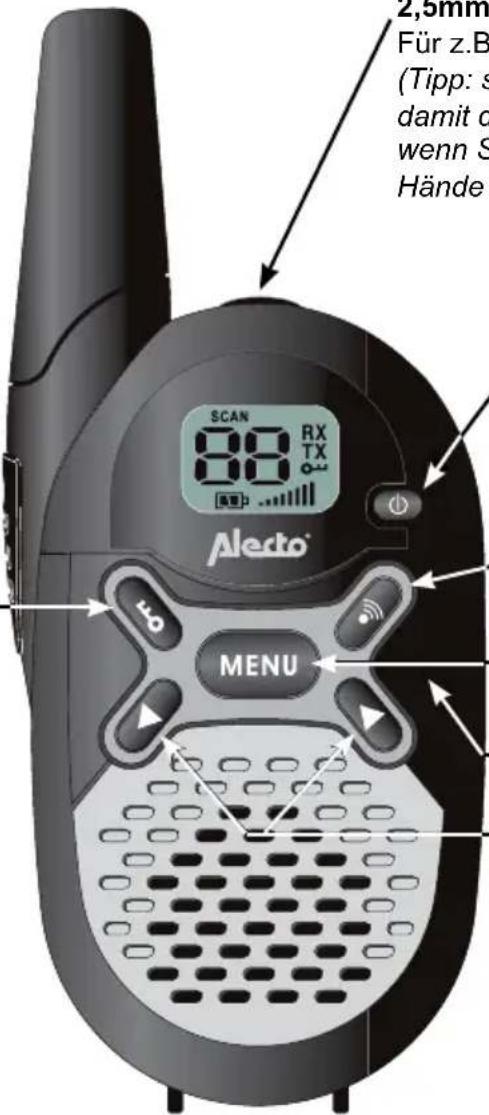

D

PTT-Taste: (= Push To Talk) Drücken um zu senden Loslassen um zu empfangen

Tastensperre:

2 Sekunden gedrückt halten, um die Tastensperre ein zu schalten; nochmals 2 Sekunden gedrückt halten, um die Tastensperre aus zu schalten (eingeschaltet: Tasten Menu, ▲ und ▼ sind blockiert und das Symbol oerscheint)

2,5mm 3-poliger Kopfhöreranschluss

Für z.B. Porfoon HSM-10 und HSM-20 (Tipp: schalten Sie die VOX-Funktion ein, damit das Funkgerät automatisch sendet wenn Sie sprechen, Sie haben dann die Hände frei)

2,5mm Für z.B. (Tipp: s damit o wenn S Hände SCAN RX TX Aledo® MENU

Ein/ Ausschalten:

2 Sekunden gedrückt halten, um das Funkgerät einzuschalten; nochmals 2 Sekunden gedrückt halten, um das Funkgerät aus zu schalten

Ruftaste:

Drücken um einen Rufton zu senden

Menutaste, siehe Unten

Eingebautes Mikrofon

Lautstärkeregler:

(▲= lauter / ▼ leiser) gleichzeitig Funktionstasten bei Einstellungen, siehe Unten

ÄNDERN DES SENDE- / EMPFANGS-KANAL:

1. Drücke 1x die Taste MENU, die Kanalanzeige beginnt zu blinken
2. Drücke die Tasteder ▼um den gewünschten Kanal einzustellen
   3 Drücke die PTT Taste, um die Einstellung zu speichern

KANALSCAN:

Mit der Scanfunktion werden nacheinander alle Kanäle abgehört.

1 Drücke die Testen ▼ und gleichzeitig für 3 Sekunden ein, das Scannen wird gestartet.

- Drücke die▲ Taste Scannen fortzusetzen, wenn auf einen Kanal nur Rauschen zu hören ist.

- Drücke die PTT Taste um das Scannen zu beenden und um zurück zu sprechen.

KANAL ABHÖREN: (MONITORING)

Bei dieser Funktion schalten Sie die Rauschunterdrückung aus, wodurch Sie auch schwache Sender auf diesen Kanal hören können.

1. Drücken Sie kurz gleichzeitig die Tasten MENU und „die Rauschunterdrückung wird ausgeschaltet und Sie können nun den Kanal abhören.
2. Auf die Taste MENU drücken um die Rauschunterdrückung wider ein zu schalten.

VOX FUNKTION:

Bei eingeschalteter VOX- Funktion (VOX = Voice Activated Transmission) sendet das FR-20+ sobald Sie in das Mikrofon sprechen. Sie brauchen die PTT Taste also nicht drücken.

1. Drücken Sie 2x die Taste MENU 2um Daücken Sie die ▲Taste um die VOX Funktion ein zu sch (VOX ON erscheint auf dem Display) Drücken Sie die Taste um die VOX Funktion aus zu schalten (VOX OF erscheint auf dem Display)

2. Drücken Sie die Taste MENU, um die Einstellung fest zu legen. Die eingeschaltete VOX Funktion wird durch das Wort VOX auf dem Display angezeigt.

PFLEGE UND WARTUNG

• Reinigen Sie das FR-20+ nur mit einem feuchten Tuch.
• Setzen Sie das FR-20+ nie direkter Sonneneinstrahlung und einer feuchten Umgebung aus.
• Vermeiden Sie das Eindringen von Wasser und /oder Sand in das FR-20+.
• Wenn eine Störung auftritt, kontrollieren Sie erst die Funktion von dem Funkgerät an einer anderen Stelle.

TECHNISCHE SPEZIFIKTIONEN

Arbeitsfrequenz: 446,00625 bis 446,09375 MHz Kanalabstand: 12,5 KHz

Stromversorgung: 4x AAA 1,5 Volt Batterien Reichweite: bis zu 5 Km

Batterielaufzeit: Senden: 3 Stunden; Standby: 8 Tage Gewicht des Funkgerätes: 125 gr. (incl. Batterien)

Abmessungen: 97(133) x 57 x 33(38) mm Erfüllt die Normen: EN 300 296-2 V1.1.1

EN 301 489-5 V1.3.1

EN 60065:2002

STÖRUNGSTABELLE

Keine Funktion:

Schlechter oder kein Empfang:

• Batterien sind leer, diese bitte austauschen.
• Batterien sind schwach oder leer, diese bitte austauschen.
• Kanaleinstellung ist falsch eingestellt (der Sender und der Empfänger müssen auf den gleichen Kanal eingestellt sein).
• Der abstand zwischen Sender und Empfänger ist zu groß, verkleinern Sie den Abstand.

Rauschen und andere Nebengeräusche:

Hoher Pfeifton:

• Anderer Sender ist anwesend, wechseln Sie den Kanal.
• Störung durch andere Geräte, schalten Sie diese wenn möglich aus.
• Der Sender ist zu nah am Empfänger oder die Lautstärke des Empfänger ist zu laut eingestellt, vergrößern Sie den Abstand oder stellen Sie die Lautstärke kleiner.

In dem Fall, das hierdurch die Störung noch nicht behoben sein sollte, entfernen Sie die Batterien aus dem Funkgerät und setzen diese nach einigen Minuten warten wider ein.

Sollte dies auch keine Abhilfe der Störung sein, nehmen Sie bitte Kontakt mit dem Alecto Servicecenter unter Telefon [phone] auf.

BATTERIEN

• nicht wiederaufladbare Batterien dürfen nicht aufgeladen werden;
• aufladbare Akkus sind vor dem Aufladen aus dem Spielzeug zu entfernen (wenn diese entfernt werden können);
• aufladbare Akkus dürfen nur unter Aufsicht Erwachsener geladen werden;
• niemals verschiedene Batterientypen oder alte und neue Batterien zusammen verwenden;
• nur Batterien des angegebenen bzw. eines gleichwertigen Typs verwenden;
• Batterien mit der richtigen Polarität einlegen;
• verbrauchte Batterien sind aus dem Spielzeug zu entfernen;
  • die Batterieanschlüsse nicht kurzschließen.

GARANTIE

Auf das Alecto FR-20+ gewähren Wir eine Garantie von 24 Monate, nach Ankaufsdatum. Wir garantieren in dieser Zeit die kostenlose Reparatur von Schäden die auf Material- und Konstruktionsfehler beruhen. Dies unterliegt der Beurteilung des Importeurs.

WIE ZU VERFAHREN IST: Bemerken Sie einen Defekt, ziehen Sie erst diese Gebrauchsanleitung zu Rate. Gibt diese keinen Aufschluss, wenden Sie sich bitte an den Lieferanten des Funkgerätes oder an das Alecto Servicecenter (Telefon: [phone]).

DIE GARANTIE VERFÄLLT: Bei unsachgemäßen Gebrauch, falschen Anschluss, ausgelaufene und / oder falsch eingesetzte Batterien, Benutzung von nicht originalen Zubehör, Verwahrlosung und bei Schäden die durch Feuchtigkeit, Feuer, Überschwemmung, Blitzeinschlag und Naturkatastrophen. Bei unbefugten Änderungen und / oder Reparaturen durch Dritte. Bei unsachgemäßen Transport des Gerätes ohne geeigneter Verpackung und wenn dem Gerät nicht dieser Garantienachweiß und die Kaufquittung beigelegt ist. Batterien und die Antenne fallen nicht unter die Garantie. Jegliche weitere Haftung, auch für eventuelle Folgeschäden ist ausgeschlossen.
