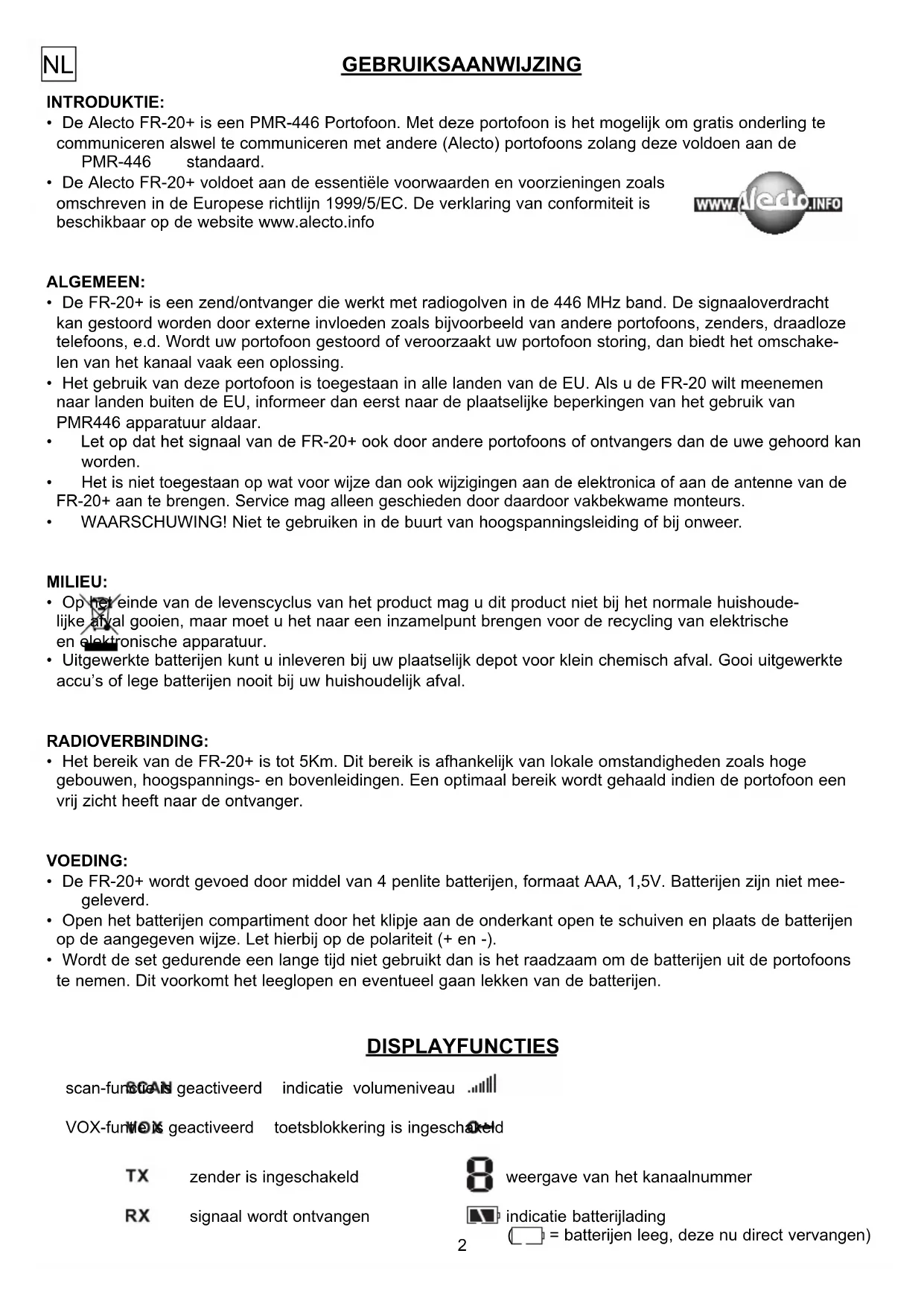

GEBRUIKSAANWIJZING FR20 ALECTO

- De Alecto FR-20+ is een PMR-446 Portofoon. Met deze portofoon is het mogelijk om gratis onderling te communiceren alswel te communiceren met andere (Alecto) portofoons zolang deze voldoen aan de PMR-446 standaard.

- De Alecto FR-20+ voldoet aan de essentiële voorwaarden en voorzieningen zoals omschreven in de Europese richtlijn 1999/5/EC. De verklaring van conformiteit is beschikbaar op de website www.alecto.info

ALGEMEEN:

• De FR-20+ is een zend/ontvanger die werkt met radiogolven in de 446 MHz band. De signaaloverdracht kan gestoord worden door externe invloeden zoals bijvoorbeeld van andere portofoons, zenders, draadloze telefoons, e.d. Wordt uw portofoon gestoord of veroorzaakt uw portofoon storing, dan biedt het omschakelen van het kanaal vaak een oplossing.
• Het gebruik van deze portofoon is toegestaan in alle landen van de EU. Als u de FR-20 wilt meenemen naar landen buiten de EU, informeer dan eerst naar de plaatselijke beperkingen van het gebruik van PMR446 apparatuur aldaar.
• Let op dat het signaal van de FR-20+ ook door andere portofoons of ontvangers dan de uwe gehoord kan worden.
• Het is niet toegestaan op wat voor wijze dan ook wijzigingen aan de elektronica of aan de antenne van de FR-20+ aan te brengen. Service mag alleen geschieden door daardoor vakbekwame monteurs.
  • WAARSCHUWING! Niet te gebruiken in de buurt van hoogspanningsleiding of bij onweer.

MILIEU:

• Op het einde van de levenscyclus van het product mag u dit product niet bij het normale huishoudelijke afval gooien, maar moet u het naar een inzamelpunt brengen voor de recycling van elektrische en elektronische apparatuur.
• Uitgewerkte batterijen kunt u inleveren bij uw plaatselijk depot voor klein chemisch afval. Gooi uitgewerkte accu's of lege batterijen nooit bij uw huishoudelijk afval.

RADIOVERBINDING:

- Het bereik van de FR-20+ is tot 5Km. Dit bereik is afhankelijk van lokale omstandigheden zoals hoge gebouwen, hoogspannings- en bovenleidingen. Een optimaal bereik wordt gehaald indien de portofoon een vrij zicht heeft naar de ontvanger.

VOEDING:

• De FR-20+ wordt gevoed door middel van 4 penlite batterijen, formaat AAA, 1,5V. Batterijen zijn niet mee-geleverd.
• Open het batterijen compartiment door het klipje aan de onderkant open te schuiven en plaats de batterijen op de aangegeven wiize. Let hierbij op de polariteit (+ en -).
• Wordt de set gedurende een lange tijd niet gebruikt dan is het raadzaam om de batterijen uit de portofoons te nemen. Dit voorkomt het leeglopen en eventueel gaan lekken van de batterijen.

DISPLAYFUNCTIONS

scan-fun#SCAN geactiveerd indicatie volumeniveau

VOX-funWOK is geactiveerd toetsblokkering is ingeschakeld

RX signaal wordt ontvangen

8 weergave van het kanaalnummer

indicatie batterijlading

(□ = batterijen leeg, deze nu direct vervangen)

GEBRUIKEN

NL

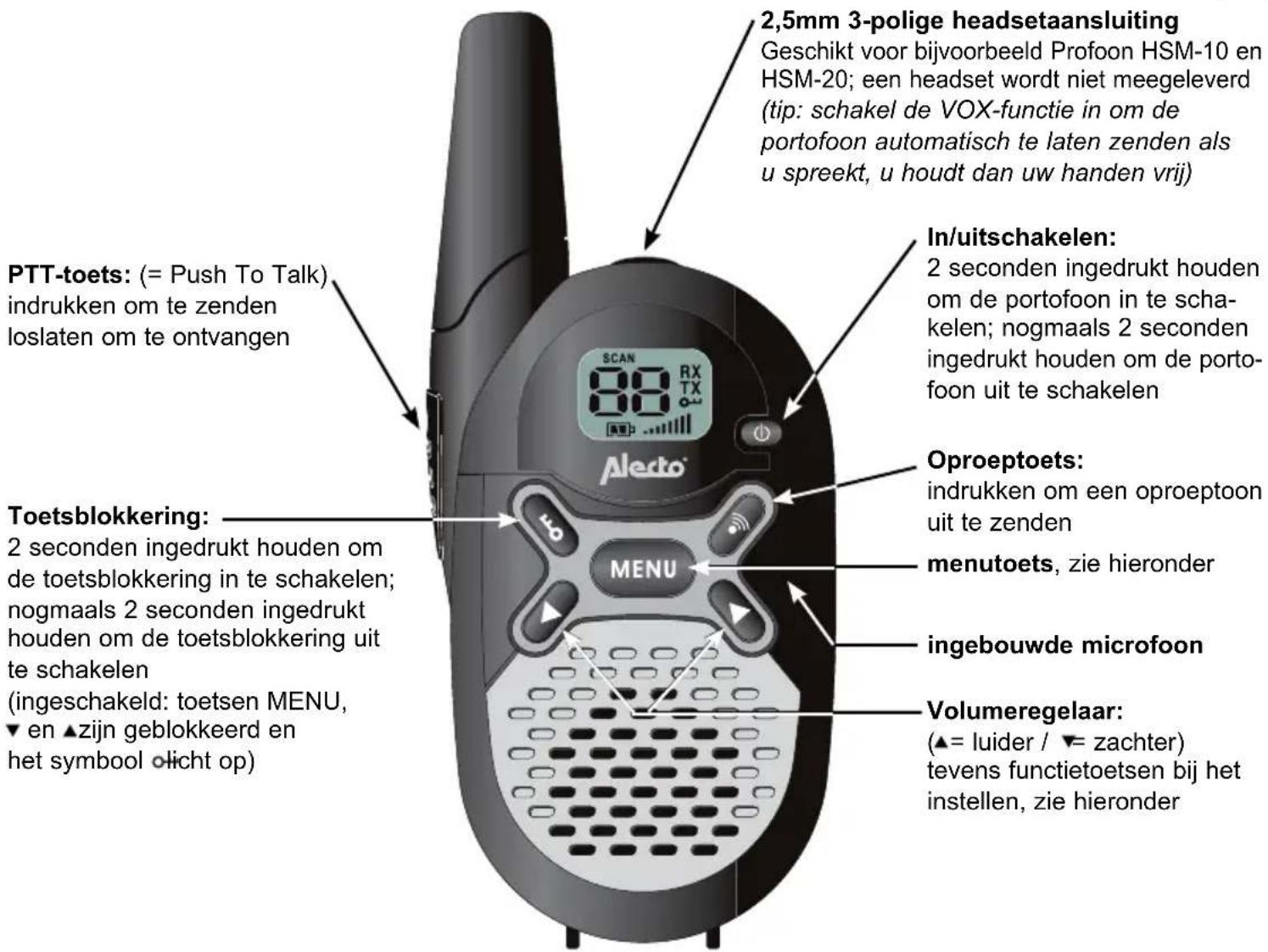

2,5mm 3-polige headsetaansluiting Geschikt voor bijvoorbeeld Profoon HSM-10 en HSM-20; een headset wordt niet meegeleverd (tip: schakel de VOX-functie in om de portofoon automatisch te laten zenden als u spreekt, u houdt dan uw handen vrij) PTT-toets: (= Push To Talk) indrukken om te zenden loslaten om te ontvangen In/uitschakelen: 2 seconden ingedrukt houden om de portofoon in te schakelen; nogmaals 2 seconden ingedrukt houden om de portofoon uit te schakelen Oproeptoets: indrukken om een oproeptoon uit te zenden Toetsblokkering: 2 seconden ingedrukt houden om de toetsblokkering in te schakelen; nogmaals 2 seconden ingedrukt houden om de toetsblokkering uit te schakelen menutoets, zie hieronder INGEBOUWDE MICROFOON Toetsblokkering: (ingeschakeld: toetsen MENU, ▼ en ▲zijn geblokkeerd en het symbool □licht op) Volumeregelaar: (▲= luider / ▼ zachter) tevens functietoetsen bij het instellen, zie hieronder

WIJZIGEN ZEND/ONTVANG KANAAL:

1. druk 1x op toets MENU, de kanaal-aanduiding gaat knipperen
2. druk op toets ▲ of ▼om het gewens te kanaal te selecteren
3. druk op de PTT toets ter bevestiging

KANAALSCAN:

Met de scanfunctie worden achtereenvolgens alle kanalen afgeluisterd.

1. druk de toetsen en tegelijk en gedurende ruim 3 seconden in, het scannen wordt gestart
2. druk op toets of ▲om het scannete continueren indien op een kanaal alleen ruis ontvangen wordt
3. druk op de PTT toets om het scannen te beëindigen en terug te praten

KANAAL BELUISTEREN: (monitoring)

Bij deze functie schakelt u de ruisonderdrukking uit waardoor ook zwakke zenders op dat kanaal beluisterd kunnen worden.

1. druk tegelijk kort de toetsen MENU en ▲ in, de ruisonder drukking wordt uitgeschakeld en u kunt het kanaal beluisteren
2. op toets MENU drukken om de ruisonderdrukking weer in te schakelen

VOX FUNCTIE:

Bij een ingeschakelde VOX functie (VOX = Voice Activated Transmission), gaat de FR-22+ zenden zodra u in de microfoon spreekt. U hoeft hierbij dus niet de PTT toets in te drukken.

1. druk 2x op toets MENU

2. druk op ▲ om de VOX functie in te schakelen (VOX ON in het display) druk ▼ op om de VOX functie uit te schakelen (VOX OF ir het display)

3. druk op toets MENU om de instelling vast te leggen Een ingeschakelde VOX functie wordt weergegeven door het oplichten van het woordje VOX in het display

NL

ONDERHOUD

• Reinig de FR-20+ alleen met een vochtige doek.
• Plaats de portofoon nooit in direct zonlicht en niet in een vochtige omgeving.
• Vermijd het indringen van water en/of zand in de FR-20+.
• Indien een storing optreedt, controleer dan eerst de werking van de portofoon op een andere locatie.

TECHNISCHE SPECIFICATIES

Werkfrequentie: 446.00625 MHz tot 446.09375 MHz Kanaalafstand: 12.5 KHz

Voeding portofoon: 4x AAA 1,5V batterij Bereik: tot 5Km

Gebruiksduur: zenden: 3 uur / standby: 8 dagen Gewicht portofoon: 125 gr. (incl. batterijen)

Afmetingen: 97(133) x 57 x 33(38)mm Voldoet aan: EN 300 296-2 V1.1.1

EN 301 489-5 V1.3.1

EN 60065:2002

STORINGSTABEL

Doet niets: - batterijen leeg, deze vervangen
Slechte of geen ontvangst: - batterijen zwak of leeg, deze vervangen
- kanaalinstelling staat fout ingesteld (de zender en de ontvanger dienen beide op hetzelfde kanaal te zijn ingesteld)
- de afstand tussen de zender en de ontvanger is te groot, verklein de afstand
Ruis en andere bijgeluiden: - andere zender aanwezig, wissel van kanaal
- storing door andere apparaten, schakel de andere apparaten uit (indien mogelijk)
Hoge fluittoon: - de zender staat te dicht bij de ontvanger of het volume van de ontvanger staat te hard, vergroot de afstand of verlaag het volume

In het geval de storing hiermee niet is verholpen, neem dan de batterijen uit de portofoon en plaats deze na enkele minuten terug. In het geval de storing nu nog niet is verholpen, neem dan contact op met de Alecto servicedienst op telefoonnummer [phone].

BATTERIJEN

• laad niet-oplaadbare batterijen niet op;
• verwijder oplaadbare batterijen vóór het opladen uit de portofoons;
• laad oplaadbare batterijen alleen onder toezicht van een volwassene op;
• gebruik geen verschillende types batterijen of nieuwe en gebruikte batterijen door elkaar;
• gebruik alleen batterijen van het aanbevolen of van een vergelijkbaar type;
• let op de juiste polariteit bij het plaatsen van de batterijen;
• verwijder lege batterijen uit de portofoons;
• sluit de voedingsaansluitingen niet kort.

GARANTIEBEWIJS

Op de Alecto FR-20+ heeft u een garantie van 24 MAANDEN na aankoopdatum. Wij garanderen gedurende die periode de kosteloze herstelling van defecten ontstaan door materiaal- en constructiefouten. Een en ander ter uiteindelijke beoordeling van de importeur.

HOE TE HANDELEN:

Bemerkt u een defect, raadpleeg dan eerst deze gebruiksaanwijzing. Geeft deze hieromtrent geen uitsluitsel, raadpleeg dan de leverancier van deze telefoon of de serviceafdeling van Alecto (telefoon: [phone]).

DE GARANTIE VERVALT:

Bij ondeskundig gebruik, foutieve aansluiting, lekkende en/of verkeerd geplaatste batterijen, gebruik van niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ontstaan door vocht, vuur, overstroming, blikseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of reparaties door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat niet vergezeld is van dit garantiebewijs en de aankoopbon. Batterijen en de antenne vallen niet onder de garantie.

ledere verdere aansprakelijkheid, met name voor eventuele gevolgschade, is uitgesloten.
