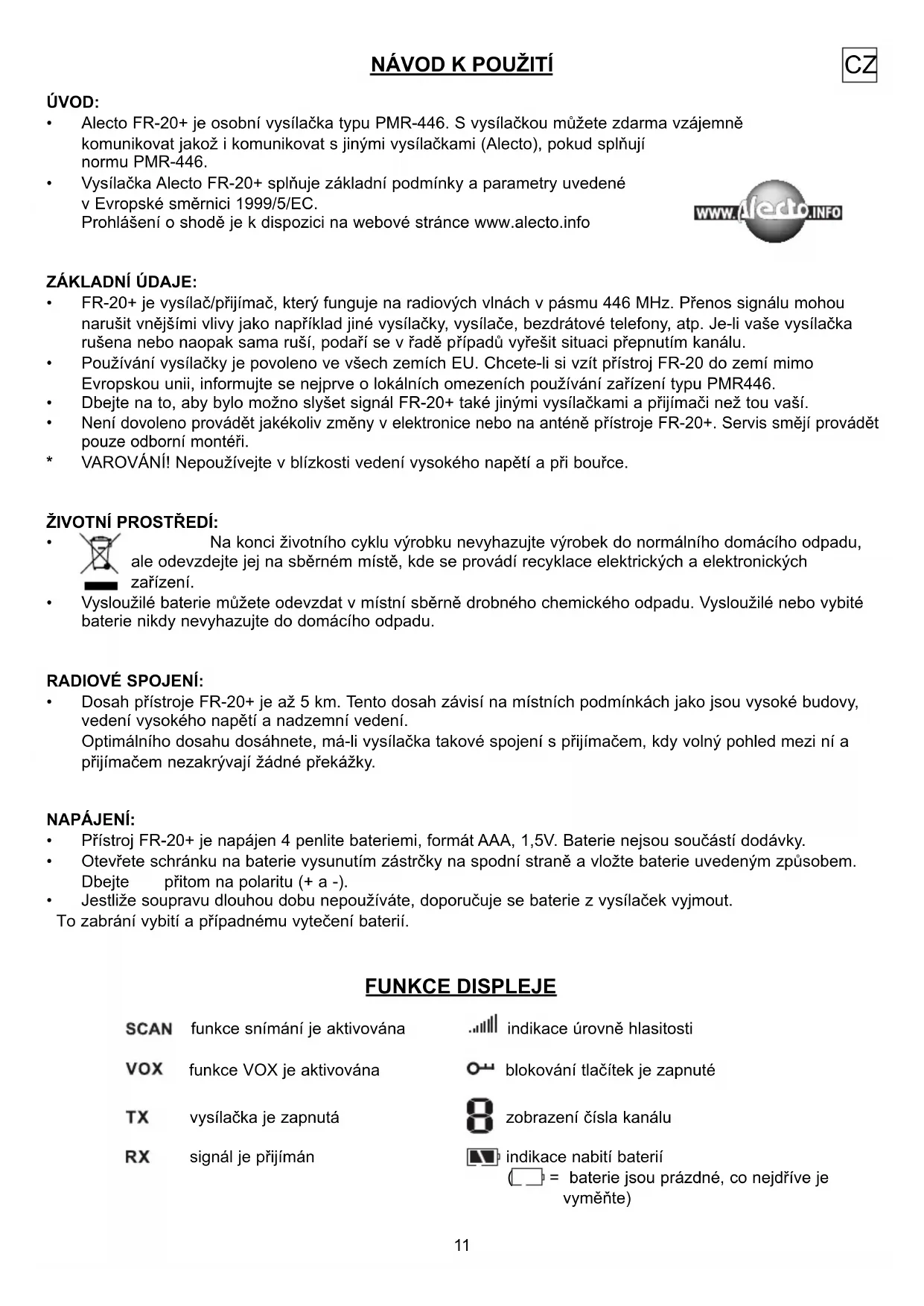

NÁVOD K OBSLUZE FR20 ALECTO

- Alecto FR-20+ je osobní vysílačka typu PMR-446. S vysílačkou můžete zdarma vzájemně komunikovat jakož i komunikovat s jinými vysílačkami (Alecto), pokud splňují normu PMR-446.

- Vysílačka Alecto FR-20+ splňuje základní podmínky a parametry uvedené v Evropské směrnici 1999/5/EC.

Prohlášení o shodě je k dispozici na webové stránce www.alecto.info

ZÁKLADNÍ ÚDAJE:

• FR-20+ je vysílač/přijímač, který funguje na radiových vlnách v pásmu 446 MHz. Přenos signálu mohou narušit vnějšími vlivy jako například jiné vysílačky, vysílače, bezdrátové telefony, atp. Je-li vaše vysílačka rušena nebo naopak sama ruší, podaří se v řadě případů vyřešit situaci přepnutím kanálu.
• Používání vysílačky je povoleno ve všech zemích EU. Chcete-li si vzít přístroj FR-20 do zemí mimo Evropskou unii, informujte se neiprve o lokálních omezeních používání zařízení typu PMR446.
  • Dbejte na to, aby bylo možno slyšet signál FR-20+ také jinými vysílačkami a přijímači než tou vaší.
• Není dovoleno provádět jakékoliv změny v elektronice nebo na anténě přístroje FR-20+. Servis smějí provádět pouze odborní montěři.
  * VAROVÁNÍ! Nepoužívejte v blízkosti vedení vysokého napětí a při bouřce.

ŽIVOTNÍ PROSTŘEDÍ:

Na konci životního cyklu výrobku nevyhazujte výrobek do normálního domácího odpadu, ale odevzdejte jej na sběrném místě, kde se provádí recyklace elektrických a elektronických zařízení.

• Vysloužilé baterie můžete odevzdat v místní sběrně drobného chemického odpadu. Vysloužilé nebo vybité baterie nikdy nevyhazujte do domácího odpadu.

RADIOVÉ SPOJENÍ:

• Dosah přístroje FR-20+ je až 5 km. Tento dosah závisí na místních podmínkách jako jsou vysoké budovy, vedení vysokého napětí a nadzemní vedení.
  Optimálního dosahu dosáhnete, má-li vysílačka takové spojení s přijímačem, kdy volný pohled mezi ní a přijímačem nezakrývají žádné překážky.

NAPÁJENÍ:

• Přístroj FR-20+ je napájen 4 penlite bateriemi, formát AAA, 1,5V. Baterie nejsou součástí dodávky.
• Otevřete schránku na baterie vysunutím zástrčky na spodní straně a vložte baterie uvedeným způsobem. Dbejte přitom na polaritu (+ a -).
• Jestliže soupravu dlouhou dobu nepoužíváte, doporučuje se baterie z vysílaček vyjmout.
  To zabrání vybití a případnému vytečení baterií.

FUNKCE DISPLEJE

SCAN funkce snímání je aktivována

VOX funkce VOX je aktivována

TX vysílačka je zapnutá

RX signál je přijímán

indikace úrovně hlasitosti

blokování tlačítek je zapnuté

8 zobrazení čísla kanálu

indikace nabití baterií (□ = baterie jsou prázdné, co nejdříve je vyměňte)

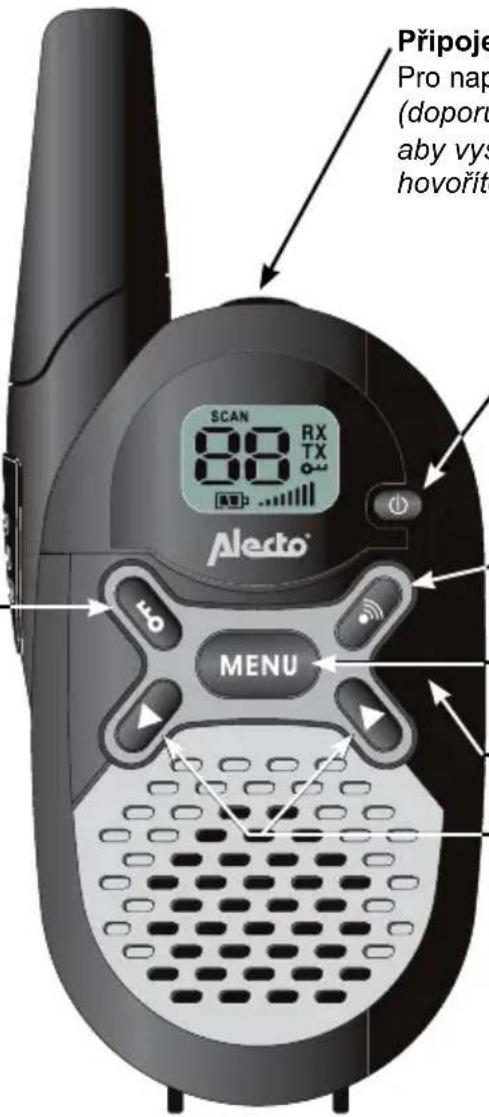

POUŽITÍ

Tlačítko PTT: (= Push To Talk) stiskněte, chcete-li vysílat pust'te, chcete-li přijímat

Blokování tlačítek:

Tiskněte 2 vteřiny, chcete-li zapnout blokování tlačítek; další tisknutí 2 vteřiny, chcete-li blokování tlačítek vypnout (zapnutí: tlačítka MENU, ▼ a ▲jsou zablokovaná a rozsvítí se symbol ♦

Připoje Pro nap (doporu aby vys hovořit) SCAN RX TX Aledo MENU

Připojení sluchátek 2,5 mm 3, 3-polové Pro například Profoon HSM-10 a HSM-20 (doporučení: vypněte funkci VOX, chcete-li, aby vysílačka vysílala automaticky, hovoříte-li, budete pak mít volné ruce)

Zapnutí/vypnutí:

Tiskněte 2 vteřiny, chcete-li vysílačku zapnout; tiskněte opět 2 vteřiny, chcete-li vysílačku vypnout

Tlačítko pro volání:

stiskněte, chcete-li vysílat volací tón

tlačítko menu, viz níže

vestavěný mikrofon

Regulátor hlasitosti:

(▲= hlasitěji / ▼= tišeji) současně funkční tlačítka při nastavování, viz níže

ZMĚNA VYSÍLACÍHO/PŘIJÍMACÍHO KANÁLU:

1. stiskněte 1x tlačítko MENU, začne blikat indikace kanálu
2. stiskněte tlačítko ▲ nebo ▼čímž zvolíte požadovaný kanál
3. pro potvrzení stiskněte tlačítko PTT

SNÍMÁNÍ KANÁLU:

Funkce snímání slouží k postupnému odposlouchávání všech kanálů.

1. stiskněte tlačítka ▲ a ▼ současně a držte stisknuté po dobu asi 3 vteřin, zahájí se snímání
2. stiskněte tlačítko ▲ nebo ▼ čímž ve snípoárnáčujete, ozývá-li e v kanálu pouze šum

- stisknutím tlačítka PTT snímání ukončíte a můžete opět hovořit

POSLECH KANÁLU: (monitoring)

V případě této funkce vypnete potlačení šumu, díky čemuž je na tomto kanálu možno poslouchat i slabé vysílače.

1. stiskněte současně krátce tlačítka MENU a ▲, potlačení šumu se vypne a můžete kanál poslouchat
2. stisknutím tlačítka MENU potlačení šumu opět zapnete

FUNKCE VOX:

Při zapnuté funkci VOX (VOX = Voice Activated Transmission), začne FR-22+ vysílat, jakmile promluvíte do mikrofonu. Nemusíte tedy tisknout klávesu PTT.

1. stiskněte 2x klávesu MENU
2. stisknutím ▲ zapnete funkci VOX (na displeji VOX ON) stisknutím ▼ funkci VOX vypnete (na displeji VOX OF)
3. nastavení potvrdíte stisknutím tlačítka MENU Zapnutí funkce VOX se znázorní rozsvícením slova VOX na displeji

• FR-20+ čistěte pouze vlhkým hadříkem.
- Nikdy vysílačku nevystavujte přímému slunečnímu světlu ani vlhkému prostředí.
- Zabraňte vniknutí vody a/nebo písku do přístroje FR-20+.
- Dojde-li k poruše, nejprve zkontrolujte funkci vysílačky na jiném místě.

TECHNICKÉ SPECIFIKACE

Provozní frekvence: 446.00625 MHz až 446.09375 MHz Vzdálenost kanálu: 12.5 KHz

Napájení osobní vysílačky: 4x AAA 1,5V baterie Dosah: do 5 km

Délka provozu: vysílání: 3 hod. /

Hmotnost vysílačky: 125 gr. (včetně baterií)

pohotovostní poloha: 8 dny

Rozměry:

97(133) × 57 × 33(38) mm

Splňuje:

EN 300 296-2 V1.1.1

EN 301 489-5 V1.3.1

EN 60065:2002

TABULKA PORUCH

Nefunguje: - baterie vybité, vyměňte je

Špatný nebo žádný příjem:

- baterie slabé nebo vybité, vyměňte je

- nastavení kanálu je provedeno špatně (vysílačka a přijímač musejí být oba nastaveny na témže kanálu)

- vzdálenost mezi vysílačem a přijímačem je příliš velká, vzdálenost zmenšete

Šum a další doprovodné zvuky:

- je přítomen jiný vysílač, změňte kanál

- rušení jinými přístroji, jiné přístroje vypněte (je-li to možné)

Vysoký pískavý tón:

- vysílač je příliš blízko přijímači nebo je hlasitost přijímače nastavena příliš vysoko, zvětšete vzdálenost nebo snižte hlasitost

V případě, že tím poruchu neodstraníte, vyjměte ne soupravy baterie a po několika minutách je vložte zpět.

V případě, že se vám nepodařilo dosud poruchu odstranit, obrat'te se na dodavatele tohoto prénosného telefonu.

BATERIE

• nenabíjejte baterie, které nejsou určeny k nabíjení;
• Před nabíjením vyjměte baterie z hračky (pokud je vyjmout lze);
• nabíjejte pouze nabíjitelné baterie, pod dohledem dospělých;
• nepoužívejte různé typy baterií, nepoužívejte společně nové a použité baterie;
• používejte pouze baterie doporučených nebo srovnatelných typů;
• dbejte na správnou polaritu při vkládání baterií;
• vybité baterie z hračky vyjměte;
• nezkratujte hlavní přívod.

ZÁRUČNÍ DOKLAD

Záruka pro přístroje Alecto FR-20+ platí 24 MĚSÍCŮ po datu zakoupení. Zaručujeme po toto období bezplatnou opravu závad vzniklých materiálovými a konstrukčními vadami. Toto podléhá konečnému posouzení dovozce.

JAK POSTUPOVAT:

Zjistíte-li závadu, seznamte se nejprve s návodem. Nenaleznete-li v něm potřebné informace, porad'te se telefonicky s dodavatelem telefonu nebo servisním oddělením firmy Alecto (telefon: [phone]).

ZÁRUKA PROPADÁ:

Při neodborném použití, nesprávném zapojení, unikajících a/nebo nesprávně umístěných baterií, používání součástí a příslušenství, která nejsou originální, nedbalém používání a při závadách vzniklých vlhkostí, ohněm, potopou, úderem blesku a přírodními pohromami. Při neoprávněné změně a/nebo opravách třetími osobami. Při nesprávné dopravě zařízení bez vhodného obalu a není-li k přístroji není přiložen tento záruční doklad a doklad o nákupu. Baterie a anténa nespadají pod záruku.

Úvod:

1. stlačte jedenkrát tlačidlo MENU, začne blikat' indikácia kanálu
2. stlačenímalebo ▼zvol'te požadovaný kanál
3. potvrďte stlačením tlačidla PTT

SNÍMANIE KANÁLOV:

1. dvakrát stlačte tlačidlo MENU

2. stlačením ▲ zapnete funkciu VOX (na displeji zobrazené VOX ON) stlačenímypnete funkciu VOX (na displeji zobrazené VOX OF)

3. nastavenie potvrdíte stlačením tlačidla MENU Zapnutie funkcie VOX sa na displeji znázorní rozsvietením slova VOX

ÚDRŽBA

Hmotnost' vysielačky: 125 g (vrátane batérií)

pohotovostný režim: 8 dní

Rozmery: 97 (133) x 57 x 33 (38) mm Spíňa: EN 300 296-2 V1.1.1

EN 301 489-5 V1.3.1

EN 60065:2002

TABUL'KA PORÚCH

Zariadenie nefunguje:

Ak tým poruchu neodstránite, vyberte zo zariadenia batérie a po niekol'kých minútach ich vložte naspät.
