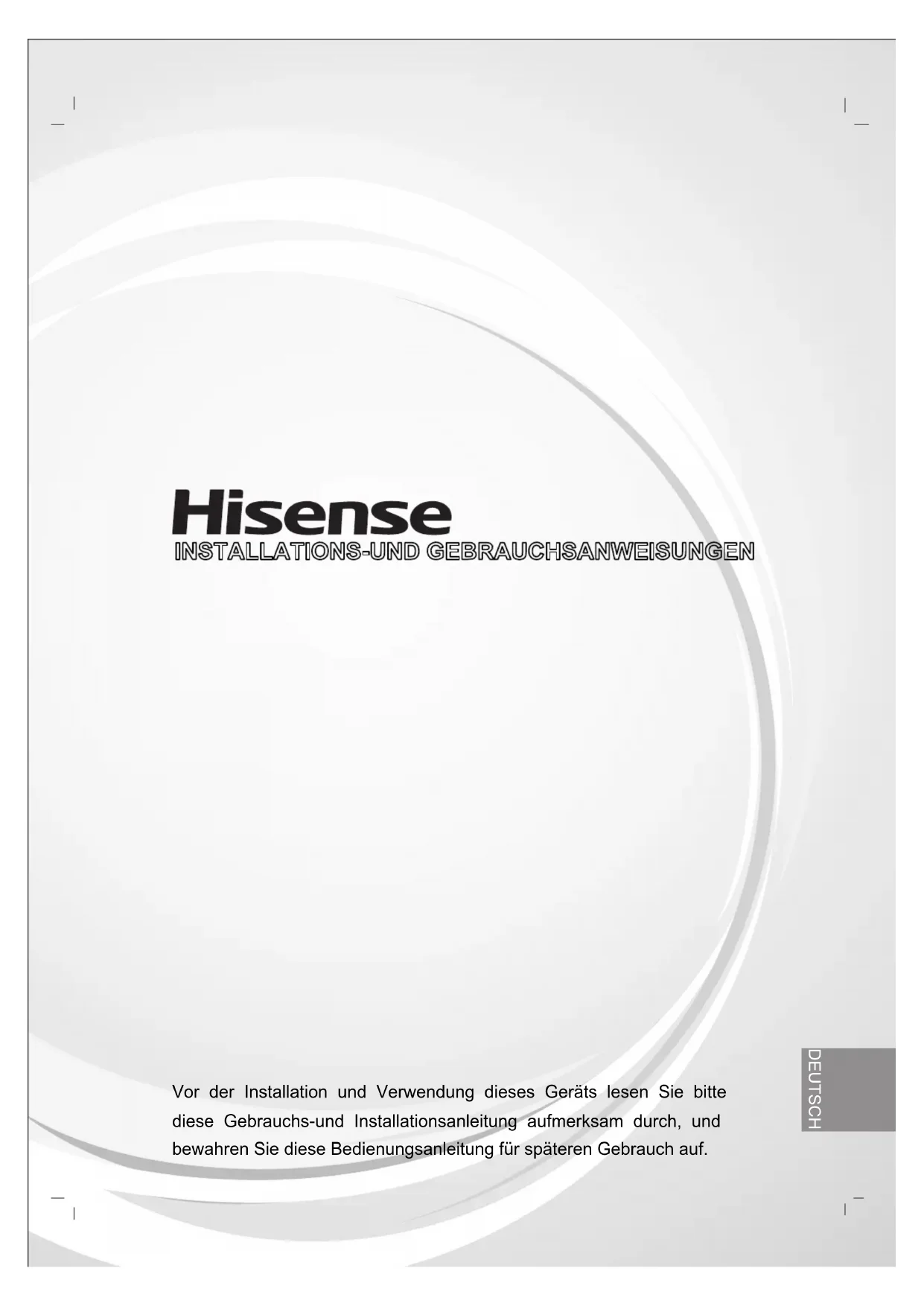

Описание монтажа продукцииVor der Installation und Verwendung dieses Geräts lesen Sie bitte

diese Gebrauchs-und Installationsanleitung aufmerksam durch, und

bewahren Sie diese Bedienungsanleitung für späteren Gebrauch auf.

Vorbereitung vor der Verwendung

Sicherheitsvorkehrungen

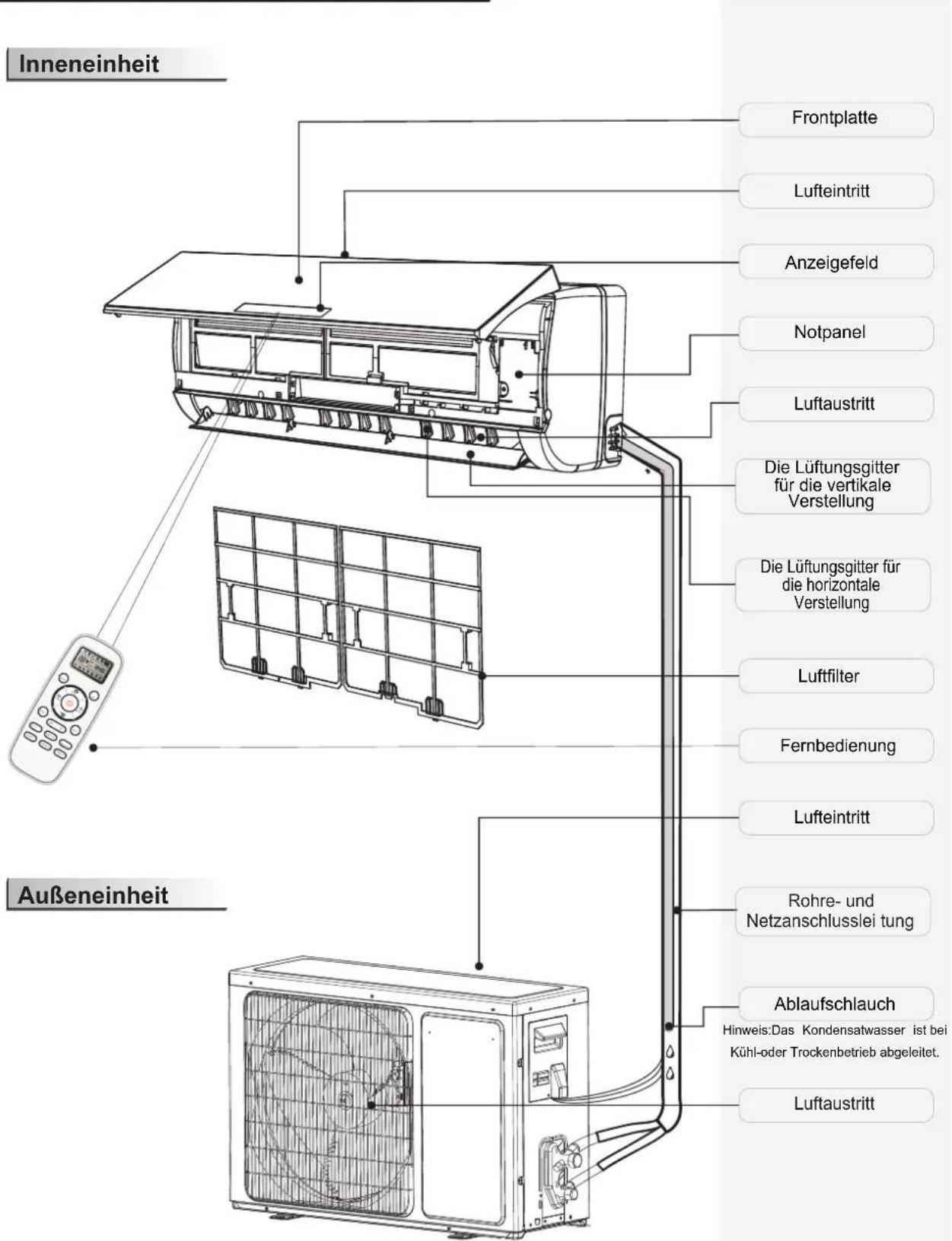

Bezeichnung der Teile

Installationsanleitungen

Den Installationsort wählen

Die Installation der Inneneinheit

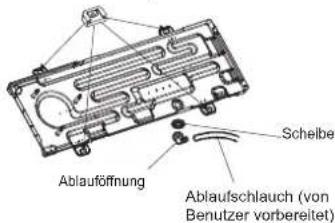

Die Installation der Außeneinheit

Betriebsanleitung von der Fernbedienung. Siehe "Fernbedienungsanleitungen"1

Vor der Installation lesen Sie bitte die Bedienungsanleitung sorgfältig und versuchen

Sie streng nach dieser Anleitung dieses Gerät zu installieren, um zu gewährleisten,

dass das Gerät normal arbeitenkann.

Beim Bewegen der Klimaanlage lassen Sie keine Luft in das Kühlsystem eingehen

oder lassen Sie kein Inneneinheit ab.

Erden Sie die Klimaanlage richtig.

Überprüfen Sie die Verbindungsleitungen und -rohre sorgfältig, und vor dem Anschluss

des Netz der Klimaanlage stellen Sie sicher, dass sie richtig und fest sind.

Es gibt unbedingt ein Luftschalter.

Nach der Installation muss der Verwender nach dieser Anleitung die

Klimaanlage richtig bedienen, halten Sie ein geeignetes Lager für die Wartung und

Bewegung der Klimaanlage in der Zukunft.

Die Sicherung der Inneneinheit: T 3.15A 250V.

Für 7k~12k Modelle, die Sicherung der Außeneinheit: T 15A 250V or T 20A 250V.

Für 14k~18k Modelle, die Sicherung der Außeneinheit: T 20A 250V.

Für 21k~30k Modelle, die Sicherung der Außeneinheit: T 30A 250V.

Ein Fehlerstromschutzschalter mit Rating von über 10 mA soll nach der nationalen

Regelung in der Festverdrahtung verbunden werden.

Warnung: Die Gefahr durch Stromschlag kann zu Verletzungen oder zum Tod

führen: Vor der Wartung trennen Sie alle Fernstromversorgungen.

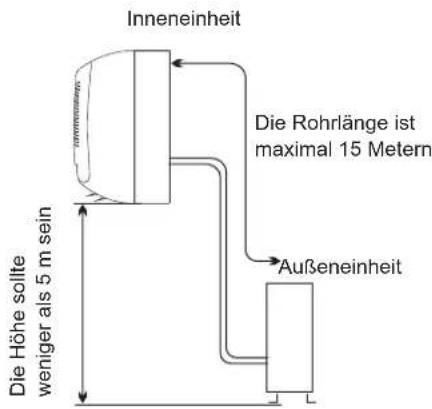

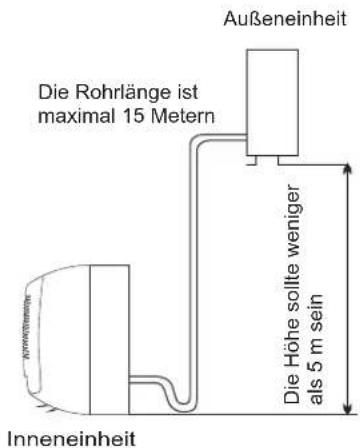

Die maximale Länge der Verbindungsleitung zwischen Innen-und Außeneinheit soll

weniger als 5 m sein. Es wird die Leistungsfähigkeit der Klimaanlage beeinflussen, wenn

der Abstand länger als die oben genannte Länge ist.

Dieses Gerät kann von Kindern von 8 Jahren und älter sowie Personen mit

eingeschränkten körperlichen, sensorischen bzw. geistigen Fähigkeiten oder

mangelnder Erfahrung und Wissen verwendet werden, wenn sie eine Beaufsichtigung

bzw. Anweisung für die Nutzung der Maschine auf sichere Weise erfahren und die

Risiken gekannt haben. Die Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung

und Wartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden. Die

Batterien in der Fernbedienung müssen wiederverwertet oder ordnungsgemäß

Entsorgung von Schrott-Batterien --- Bitte entsorgen Sie die Batterien als sortierte

Kommunalabfälle an einer leicht zugänglichen Sammelstelle.

Wenn das Gerät eine feste Verdrahtung ist, muss es mit den Einrichtungen zur

Trennung vom Versorgungsnetz mit einer Kontakttrennung in allen Polen, die volles

Trennen unter Bedingungen von Überspannungskategorie III schaffen, ausgestattet

werden, und diese Einrichtungen müssen nach den Verdrahtungsregeln in der

Festverdrahtung verbunden werden.

Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen

Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um eine Gefahr zu

Das Gerät soll nach den nationalen Installationsvorschriften installiert werden

Die Klimaanlage muss von einem Fachmann oder von einer qualifizierten Person

Das Gerät darf nicht in der Wäscherei installiert werden.2

Die Klimaanlage hat die Auto- Neustart -Funktion.

Nachdem die Fernbedienung jedesmal durch neue Batterien ersetzt oder mit Spannung versorgt ist, wird die

Fernbedienung automatisch die Wärmepumpe voreinstellen. Wenn die von Ihnen gekaufte Klimaanlage ein

Kühlung-Nur-Modell ist, kann die Wärmepumpe- Fernbedienung auch verwendet werden.

Voreinstellung der Fernbedienung

Vor der Verwendung der Klimaanlage stellen Sie sicher, wie folgend zu überprüfen und

Auto- Neustart -Voreinstellung

Halten Sie eine beliebige Taste auf der Fernbedienung gedrückt, um die Hintergrundbeleuchtung zu

aktivieren. Sie schaltet sich automatisch nach 10 Sekunden ab.

Hinweis: Die Hintergrundbeleuchtung ist eine optionale Funktion.

Die Hintergrundbeleuchtung der Fernbedienung (optional)

Dieses Gerät ist aus wiederverwertbares oder recyclebares Material gefertigt. Die Entsorgung muss

nach den örtlichen Entsorgungsvorschriften durchgeführt werden. Vor der Entsorgung stellen Sie sicher,

dass das Netzkabel abgeschnitten ist, damit das Gerät nicht wieder verwendet werden kann.

Für weitere detaillierte Informationen über die Handhabung und Wiederverwertung dieses Produkts

wenden Sie sich bitte an Ihre örtlichen Behörden, die für die getrennte Sammlung von Müll sorgen, oder

das Geschäft, in dem Sie das Gerät gekauft haben.

Entsorgen des Gerätes

Dieses Haushaltsgerät ist gemäß der EU-Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte

(WEEE) gekennzeichnet.

Diese Markierung zeigt an, dass dieses Produkt in der EU nicht zusammen mit

anderen Hausabfällen entsorgt werden sollte. Um mögliche Umwelt- und

Gesundheitsschäden aus unkontrollierter Abfallentsorgung zu vermeiden,

recyceln Sie es verantwortungsbewusst, um die nachhaltige Wiederverwendung

von Rohstoffen zu fördern. Zur Rückgabe Ihres gebrauchten Gerätes verwenden

Sie bitte die entsprechenden Rückgabe- und Sammelsysteme, oder wenden Sie

sich an den Händler, bei dem das Produkt gekauft wurde. Sie können dieses

Produkt auf umweltfreundliche Weise recyceln.

Vorbereitung vor der Verwendung

Beim Einfüllen von Kühlmittel in das System stellen Sie sicher, dass das Inneneinheit im flüssigen

Zustand einzufüllen ist, wenn das Inneneinheit des Gerätes R410A ist. Ansonsten kann die chemische

Zusammensetzung des Inneneinheits (R410A) innerhalb des Systems sich ändern und somit die

Leistung der Klimaanlage beeinträchtigen.

Nach dem Charakter des Kühlmittels (R410A, der Wert von GWP ist 1975) beim hochen

Druck des Rohres müssen Sie vorsichtig sein, wenn Sie das Gerät installieren und reparieren.

Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder eine

ähnlich qualifizierte Person ersetzt werden, um eine Gefahr zu vermeiden.

Die Klimaanlage muss durch einen professionalen Engineer installiert werden.

Die Temperatur des Kühlmittelkreislaufs wird hoch sein, halten Sie bitte das Verbindungskabel

fern vom Kupferrohr.Die Symbole in dieser Bedienungs-und Pflegeanleitung sind wie unten interpretiert.

Achten Sie auf eine solche Situation.

Die Erdung ist erforderlich.

Warnung: Falsche Handhabung kann

eine ernste Gefahr, wie Tod, schwere

Körperverletzung usw. verursachen.

Verwenden Sie keinen Leistungsschalter oder

ziehen Sie nicht den Stecker zum Ausschalten

während des Betriebs. Dies kann einen Brand

durch Funken usw. verursachen.

Halten Sie den Leistungsschalter oder den

Stecker fern vom Schmutz. Schließen Sie das

Netzkabel fest und richtig daran an, um einen

elektrischen Schock oder ein Brand aufgrund

des unzureichenden Kontakts zu vermeiden.

Verwenden Sie die richtige

Stromversorgung gemäß der Anforderung

auf dem Typenschild.Ansonsten können

ernste Störungen oder Gefahren auftreten

oder ein Brand vielleicht ausbrechen.

Nicht stricken, ziehen oder drücken das

Netzkabel, um ein Brechen des Netzkabels zu

vermeiden. Ein elektrischer Schlag oder ein

Brand kann wahrscheinlich durch ein

gebrochenes Netzkabel verursacht werden.

Stecken Sie niemals einen Stock oder ein

ähnliches Hindernis in die Einheit ein. Weil der

Lüfter bei hoher Geschwindigkeit arbeitet, und

dies kann zu Verletzungen führen.

Reparieren Sie das Gerät nicht selbst. Wenn

dies nicht korrekt gemacht wird, kann es einen

elektrischen Schlag usw. verursachen.

Vor dem Abschalten der Stromversorgung

schalten Sie zuerst das Gerät durch die

Fernbedienung aus, wenn eine Fehlfunktion

Es ist schädlich für die Gesundheit, wenn die

Kühlluft an Sie für eine lange Zeit gelang. Es ist

ratsam, den Luftstrom zu vollem Raum umlenken

Verhindern Sie den Luftstrom in den

Gasbrenner und in den Herd zu erreichen.

Berühren Sie nicht die Funktionstasten,

wenn Ihre Hände nass sind.

Legen Sie keine Gegenstände an die

Der Benutzer ist verantwortlich dafür, dass

das Gerät durch einen lizenzierten Techniker

entsprechend den örtlichen Bestimmungen

oder Verordnungen geerdet ist.

OFF OFF ON ON ON OFF MODE SMARTQUIETDIMMERECONOM Y FEEL FAN SPEEDCLOCKTIMER ONTIMER OFFSLEEPTEMP.TEMP.SUPER SicherheitsvorkehrungenDiese Abbildung in diesem Handbuch ist basiert auf die Außenansicht eines Standard-Modells. Somit

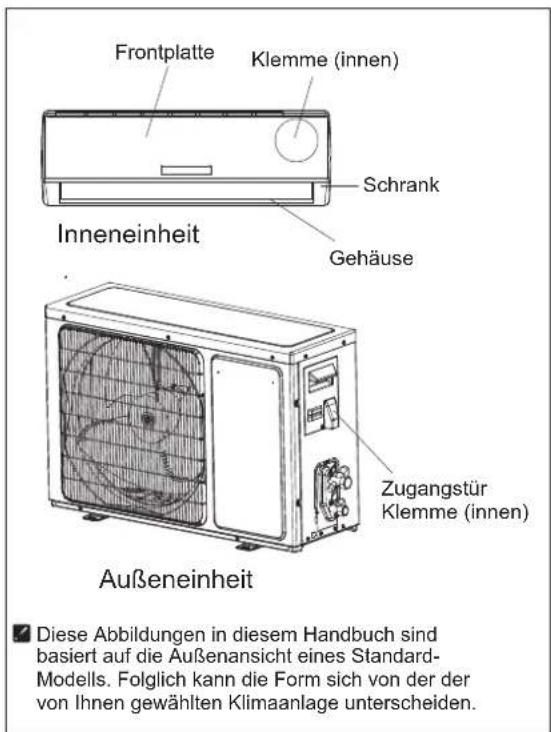

kann die Form sich von der der von Ihnen gewählten Klimaanlage unterscheiden.

Die Lüftungsgitter für

Netzanschlusslei tung

Hinweis:Das Kondensatwasser ist bei

Kühl-oder Trockenbetrieb abgeleitet.Die Symbole können von denen für diesen Modellen verschieden sein, aber die Funktionen sind ähnlich. 5

Sie leuchtet, wenn die Klimaanlage läuft.

Sie blinkt beim Auftauen.

Sie leuchtet während der Zeiteinstellung.

Sie leuchtet im Schlafmodus.

Sie leuchtet, wenn der Kompressor

Sie leuchtet im Super-Modus.

Anzeige eingestellter Temperatur

Nach 200 Stunden Einsatz zeigt es FC, um Ihnen an die Reinigung des Filters zu

Nach der Reinigung des Filters drücken Sie die Filter-Reset-Taste auf der

Inneneinheit hinter der Frontplatte, um die Anzeige zurückzusetzen. (Optional)

Lüfterdrehzahl-Anzeige

Im Heizungsmodus zeigt sie orange, und im

anderen Modi zeigt sie weiß.

VG / VL SerienDie Symbole können von denen für diesen Modellen verschieden sein, aber die Funktionen sind ähnlich.

SF / DG (rechte Seite)-Serien

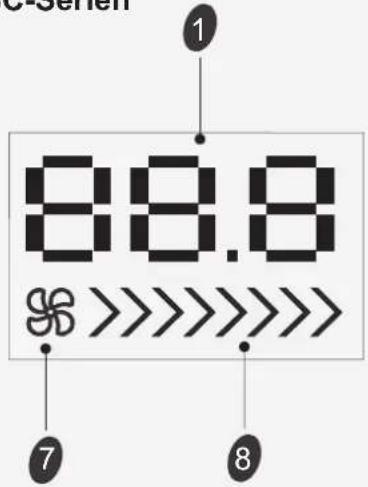

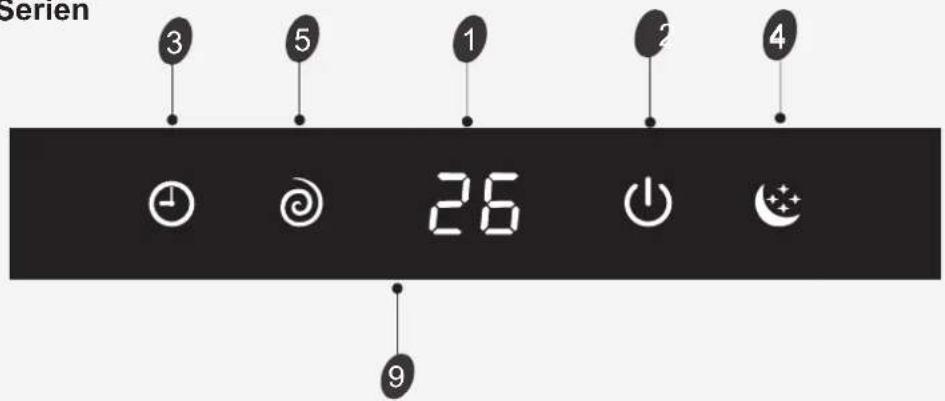

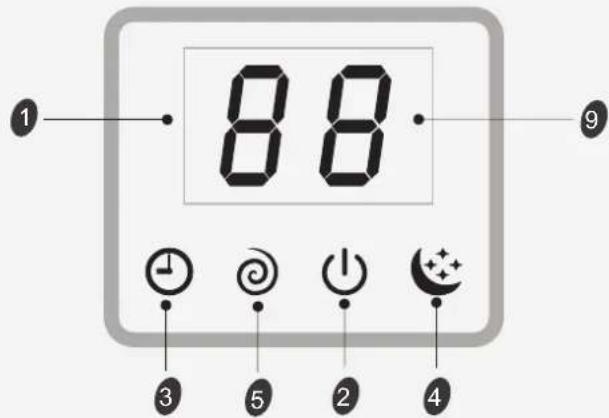

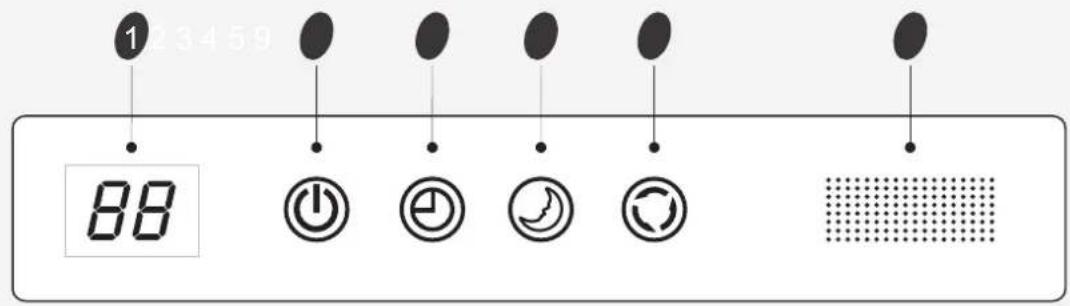

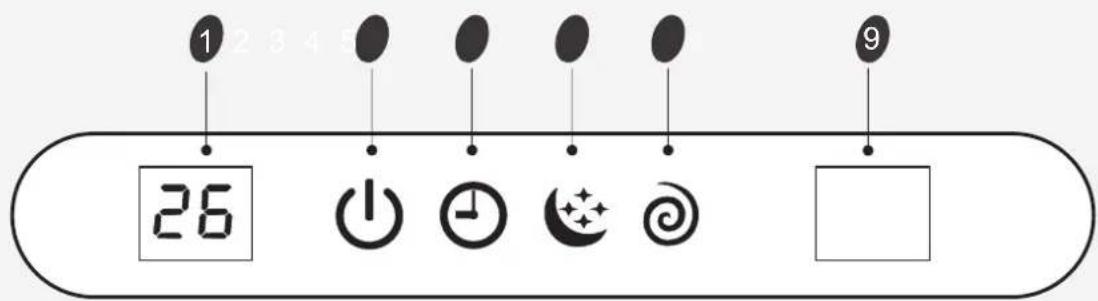

AnzeigevorstellungDie Symbole können von denen für diesen Modellen verschieden sein, aber die Funktionen sind ähnlich.

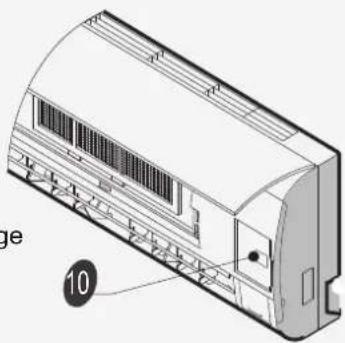

AnzeigevorstellungDie Symbole können von denen für diesen Modellen verschieden sein, aber die Funktionen sind ähnlich. 5

AnzeigevorstellungDie Symbole können von denen für diesen Modellen verschieden sein, aber die Funktionen sind ähnlich. 5

NM/DF-Serien NK-Serien

AnzeigevorstellungDie Symbole können von denen für diesen Modellen verschieden sein, aber die Funktionen sind ähnlich. 5

Anzeigevorstellung ON/OFF SA/TD/TG/DB/DC-Serien

4 Durch Drücken dieser Taste können Sie die Klimaanlage ein-oder ausschalten. SC-Serien

Es ist notwendig, nach Einsatz für

etwa 100 Stunden den Luftfilter zu

Wartung der Frontplatte

Verwenden Sie niemals flüchtige

Substanzen wie Benzin oder

Poliermittel, um das Gerät zu reinigen.

Reinigen und installieren Sie den

Schließen Sie wieder die Frontplatte

Benutzen Sie ein weiches

und angefeuchtetes Tuch

zum Reinigen, wenn die

Frontplatte sehr schmutzig ist.

Bestreuen Sie niemals Wasser auf die

Installieren Sie die Frontplatte neu und

Position "b" nach unten

auffällig ist, waschen Sie

ihn mit einer Lösung von

trocknen Sie ihn gut im

Schatten. Reinigen Sie den Luftfilter alle zwei Wochen, wenn die Klimaanlage in einer extrem staubigen Umgebung arbeitet. Schalten Sie das Gerät aus und

entfernen Sie den Luftfilter.

b Schalten Sie zuerst das Gerät aus, bevor Sie es von der Stromversorgung entfernen. Schalten Sie die Stromversorgung ab

Fassen Sie die Position

"a" und ziehen Sie nach

außen, um die Frontplatte

a Benutzen Sie ein trockenes und weiches Tuch zum Reinigen. Gefährlich! Stromschlag!

1. Öffnen Sie die Frontplatte.

2. Drücken Sie den Griff des Filters von vorn

3. Fassen Sie den Griff und ziehen Sie den Filter

Die Schutzeinrichtung kann ausgelöst werden und das Gerät in den unten aufgeführten Fällen stoppen.

HEIZUNG KÜHLUNG TROCKEN Die Außenlufttemperatur ist über 24 ℃

Die Außenlufttemperatur ist unter-10 ℃

Die Raumtemperatur ist über 27 ℃

Die Außenlufttemperatur ist über *43 ℃

Die Raumtemperatur ist unter 21 ℃

Die Raumtemperatur ist unter 18 ℃

* Für die Tropische (T3) Klimabedingung- Modelle ist der Temperaturpunkt 55 ℃ statt 43 ℃

. Die Temperatur von einigen Produkten wird erlaubt, diesen Bereich zu überschreiten. In bestimmter Situation konsultieren Sie bitte den Kaufmann. Wenn die Klimaanlage im Kühl-oder Trockenbetrieb beim langen Öffnen der Tür oder Fenster arbeitet und wenn die relative Luftfeuchtigkeit über 80% ist, kann der Tau aus dem Austritt abtropfen. Lärmbelästigung

Installieren Sie die Klimaanlage an einem Ort, wo die Gewicht der Klimaanlage ertragen werden kann, um

mehr ruhig zu arbeiten.

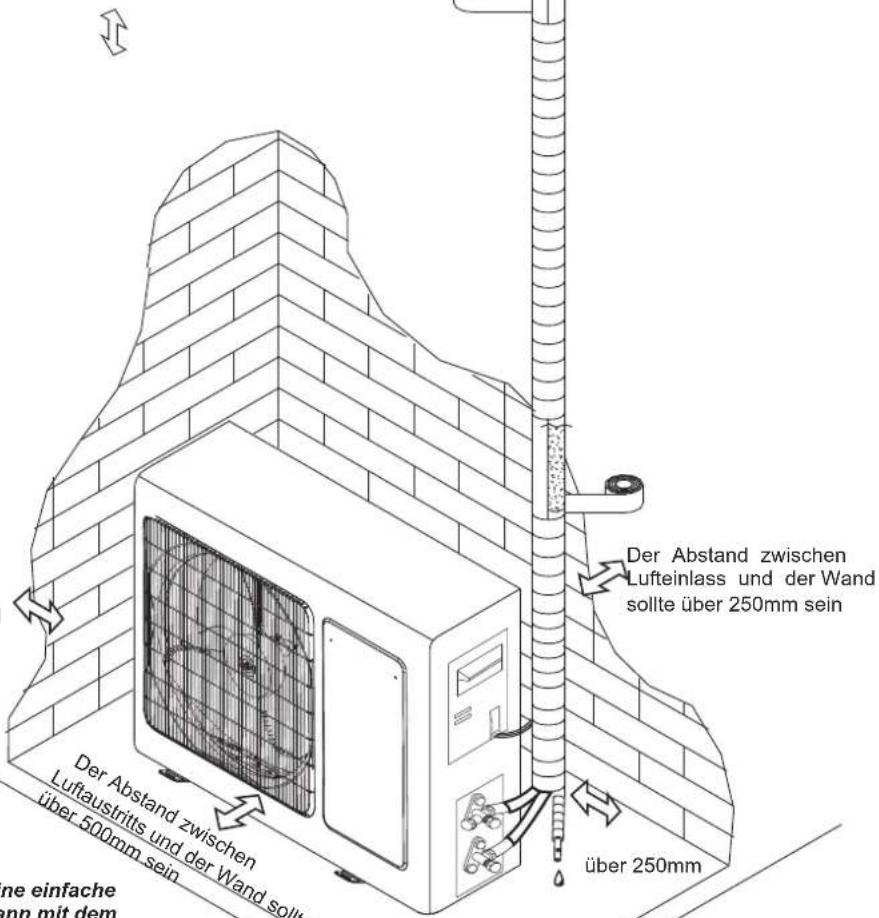

Installieren Sie die Außeneinheit an einem Ort, wo der Luftabblass und die Betriebsgeräusche Ihre

Nachbarn nicht stören würden.

Stellen Sie keine Hindernisse vor den Luftauslass der Außeneinheit, um die Erhöhung des

Geräuschpegels zu vermeiden.

Merkmale der Schutzvorrichtung

Beim Stillstand aller Betriebsarten drücken Sie die EIN / AUS-Taste wieder, um neu zu starten. Der

Timer soll erneut eingestellt, wenn er abgebrochen wurde.

Die Schutzvorrichtung wird in den folgenden Fällen arbeiten.

Wenn Sie das Gerät nach dem Beenden des Betriebs oder der Modusänderung im Betrieb sofort neu

starten, müssen Sie 3 Minuten warten.

Wenn Sie das Gerät an das Netzteil anschliessen und das Gerät sofort einschalten, kann es 20

Sekunden später starten.

Merkmale des Heizmodus

Zu Beginn des Heizbetriebs wird der Luftstrom von der Inneneinheit2-5 Minuten später abgeführt.

Im Heizbetrieb wird das Gerät automatisch das Entfrosten (Enteisen) durchführen, um die Effizienz zu

erhöhen. In der Regel dauert dieser Vorgang 2-10 Minuten. Während dem Entfrosten arbeitet der Lüfter

nicht. Nach dem Entfrosten wird es automatisch in den Heizmodus zurückkehren. Hinweis: Die Heizung ist nicht verfügbar für die Kühlung-Nur-Klimaanlage-Modelle. 1.

SchutzFehler Analyse

Die folgenden Fälle könnten nicht immer eine Fehlfunktion sein, überprüfen sie bitte, bevor sie für

den Service anfordern.

Wenn die Schutzeinrichtung ausgelöst oder die

Sicherung durchgebrannt ist.

Wenn der Stecker nicht richtig eingesteckt ist.

Warten Sie bitte für 3 Minuten und starten Sie wieder.

Die Schutzeinrichtung könnte das Laufen der Einheit verhinderen.

Wenn die Batterien in der Fernbedienung erschöpfen.

Ist der Luftfilter verschmutzt?

Sind die Einlässe und Auslässe der Klimaanlage verstopft?

Ist die Temperatur richtig eingestellt?

Wenn starke Interferenz (aus übermäßige Entladung

statischer Elektrizität, Abnormalität der

Versorgungsspannung) auftritt, wird der Betrieb abnormal

sein. Zu diesem Zeitpunkt trennen Sie das Gerät von der

Stromversorgung und schließen Sie es wieder 2-3

Bei Modusänderung im Betrieb wird es um 3 Minuten

Dieser Geruch kann aus einer anderen Quelle wie z. B.

Möbel, Zigaretten usw. kommen, der in die Einheit gesaugt

und mit der Luft ausgeblasen wird.

Das Gerät wechselt sich vom Heizbetrieb zum

Auftauen. Die Anzeige wird innerhalb von zehn

Minuten erlöschen und zum Heizbetrieb zurückkehren.

Verursacht durch die Strömung der Inneneinheit in

der Klimaanlage, es ist nicht ein Fehler.

Abtauen- Geräusch im Heizbetrieb.

Das Geräusch kann durch die Expansion oder

Kontraktion der Frontplatte aufgrund der

Temperaturänderung erzeugt werden.

Wenn die Raumluft sehr kalt wird, erscheint die Nebel,

weil die Kühluft während dem KÜHLUNG- oder

TROCKEN-Betriebsmodus von der Inneneinheit

Eigentümlicher Geruch

Ein Knack-geräusch ist

Die Kompressor-Anzeige (rot) leuchtet ständig , und

der Innenraum-Lüfter stoppt.

Unwirksame Steuerung9

Der Abstand von der Wand

sollte über 50mm sein

Der Abstand zwischen

Lufteinlass und der Wand

sollte über 250mm sein

Der Abstand zwischen

Lufteinlass und der Wand

sollte über 250mm sein

Der Abstand zwischen

Luftaustritts und der Wand sollte

Der Abstand von der Wand

sollte über 50mm sein

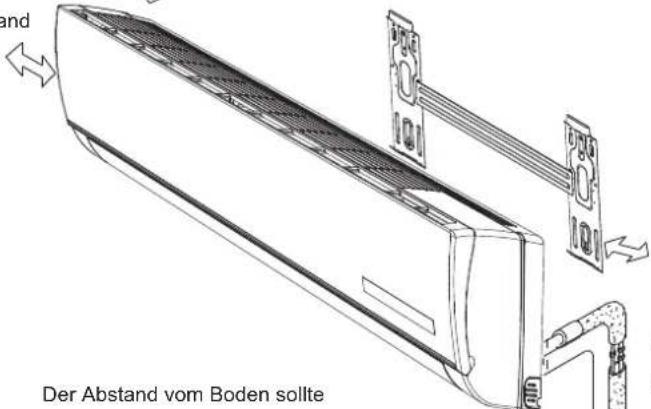

Installationsanleitungen

Die Installation muss nur von autorisiertem Personal nach

dem nationalen Verkabelungsstandard durchgeführt

Die obige Abbildung ist nur eine einfache

Darstellung der Einheit. Sie kann mit dem

äußeren Erscheinungsbild des von Ihnen

Der Abstand von der Decke sollte über 200

Der Abstand vom Boden sollte

über 2500mm sein.Außeneinheit

Die Höhe sollte weniger

Installationsanleitungen

Den Installationsort wählen

Der Installationsort für die Außeneinheit

Der Abstand zwischen Innen-und Außeneinheit sollte 5 Meter sein und

kann auf maximal 15 Metern mit der zusätzlichen Kühlmittelfüllung steigen.

Wenn die Höhe und die Rohrlänge den in dieser Tabelle genannten Bereich überschreiten,

konsultieren Sie bitte den Kaufmann.

Der Installationsort für die Inneneinheit

Wo es kein Hindernis in der Nähe des Luftauslasses gibt und die Luft leicht

in jede Ecke geblasen werden kann.

Wo die Rohrleitungen und das Wandloch leicht arrangiert werden können.

Behalten Sie einen erforderlichen Raum von der Einheit zu der Decke und

der Wand nach dem Installationsplan auf der vorigen Seite.

Wo der Luftfilter leicht entfernt werden kann.

Halten Sie das Gerät und die Fernbedienung 1m oder mehr von Fernsehen,

Radio usw. getrennt.

Halten so weit wie möglich von Leuchtstofflampen fern.

Legen Sie keine Gegenstände in die Nähe des Lufteinlasses, um die

Behinderung von Luftabsorption zu vermeiden.

Installieren Sie sie an einer Wand, die stark genug ist, um das Gewicht des

Installieren Sie sie an einem Ort, wo Betriebsgeräusche und Vibrationen nicht

Schützen Sie vor direkter Sonneneinstrahlung und Wärmequellen. Stellen Sie

keine brennbaren Materialien oder Verbrennungsvorrichtungen auf der

Oberseite des Gerätes.

weniger als 5 m sein

Wo es bequem zu installieren und gut zu belüften ist.

Installieren Sie es nicht in einem Ort, wo brennbare Gase austreten

Behalten Sie den erforderlichen Abstand von der Wand.

Halten Sie die Außeneinheit von einem Ort von fettigem Schmutz,

Vulkanisation-Gas-Austritt fern.

Installieren Sie es nicht am Straßenrand, wo es ein Risiko von

schlammigem Wasser gibt.

Eine feste Basis, wo es nicht das Betriebsgeräusche erhöhen kann.

Wo es keine Obstruktion für den Luftaustritt gibt.

Installieren Sie das Gerät nicht unter direkter Sonneneinstrahlung, in einem

Gang oder Seitenweg oder in der Nähe von Wärmequellen und

Belüftungsgebläsen. Halten Sie es von brennbaren Materialien, dichten

Ölnebeln sowie nassen und unebenen Stellen fern.Rohrleitungsrichtung 1

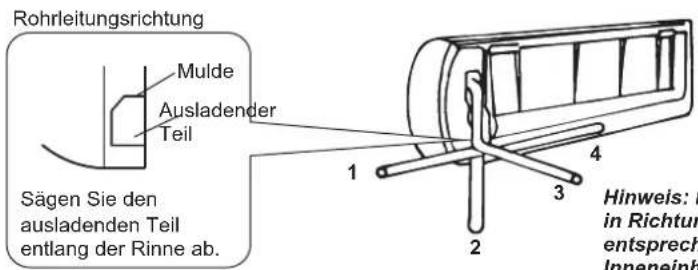

4 Mulde Hinweis: Bei der Installation der Rohrleitung in Richtungen 1,2 oder 4 sägen Sie den entsprechenden ausladenden Teil aus der Inneneinheit-Basis ab. AusladenderTeil Sägen Sie den ausladenden Teil entlang der Rinne ab.Legen Sie die Rohrleitungen (Flüssigkeits- und Gasleitung) und Kabel durch das Wandloch von außen oder legen Sie sie von innen, nachdem die Innenrohrleitungen und Kabel fertig verbindet sind, um sie an die Außeneinheit anzuschliessen. Entscheiden Sie sich, ob nach der Rohrleitungsrichtung den ausladenden Teil abzusägen. (Siehe unten) 3.

Die Rohrleitungsinstallation für die Inneneinheit

Installationsanleitungen

Hinweis: Die Form Ihrer Montageplatte kann sich von der oben genannten unterscheiden, aber die Installationsmethode ist ähnlich.

Hinweis: Die sechs Löcher, die an die Blechschraube an der Montageplatte anpassen, müssen wie oben in der Abbildung gezeigt für die Befestigung der Montageplatte verwendet werden, und die anderen sind vorbereitet.

Außenraum Wandloch-Hülse (festes Polythene-Rohr, vorbereitet von Benutzer ) 5mm (nach unten kippen) Entscheiden Sie sich für die Lochstelle der Rohrleitung nach der Lage der Montageplatte.Bohren Sie ein Loch an der Wand. Das Loch sollte ein wenig nach unten und außen kippen. 2.

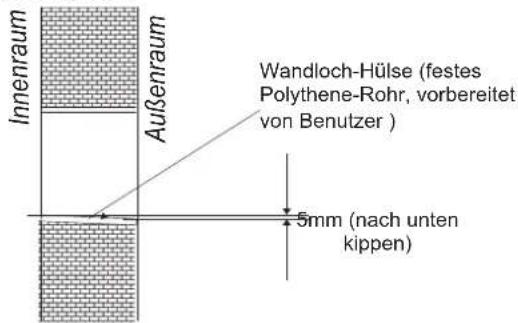

Bohren Sie ein Loch für die Rohrleitung Entscheiden Sie sich für einen Installationsort für die Montageplatte nach der Lage der Inneneinheit und der Rohrleitungsrichtung. Halten Sie die Montageplatte horizontal mit einem horizontalen Lineal oder einer abfallenden Linie. Bohren Sie die Löcher von 32 mm Tiefe an der Wand zur Befestigung der Platte . Setzen Sie die Kunststoffstopfen in das Loch ein und befestigen Sie die Montageplatte mit Blechschrauben. Überprüfen Sie, ob die Montageplatte gut befestigt ist. Dann bohren Sie ein Loch für die Rohrleitung. 1.

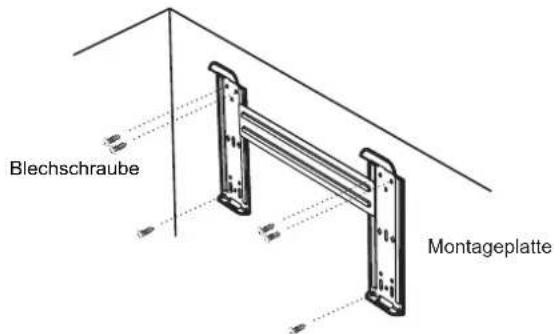

Installation der Montageplatte

Die Installation der Inneneinheit

Nachdem die Rohrleitungen wie erforderlich angeschlossen sind, installieren Sie den Ablaufschlauch.

Dann schließen Sie das Netzkabe an. Nach dem Anschluss wickeln Sie die Rohrleitungen, Kabel und

Ablaufschlauch zusammen mit Wärmedämmmaterialien. Installieren Sie eine Hülse durch das Wandloch, um die Wand ordentlich und sauber zu halten.MontageplatteBlechschraubeInstallationsanleitungen

Rohrverbindungen-Wärmedämmung:

Wickeln Sie die Rohrverbindungen mit

Wärmedämmmaterialien und dann mit

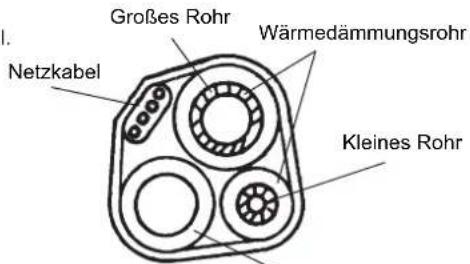

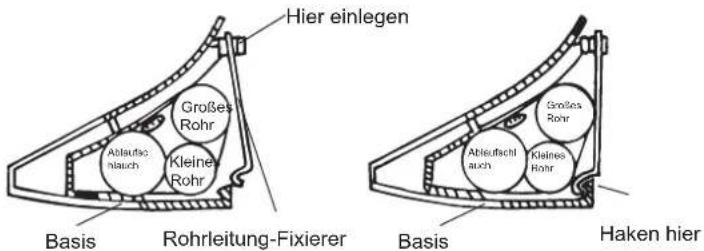

Rohrleitungen-Wärmedämmung:

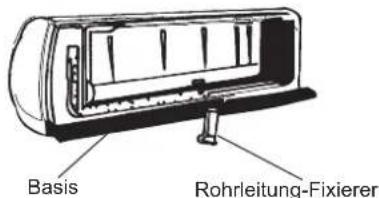

a. Legen Sie den Ablaufschlauch unter die Rohrleitung. b. Verwenden Sie den Polyethylen-Schaum über 6 mm Dicke als Isolationsmaterial.Hinweis: Der Ablaufschlauch ist von Benutzer vorbereitet. Arrangieren Sie das Ablaufrohr nicht verdreht, herausstreckend oder herumfuchtelnd, tauchen Sie nicht sein Ende ins Wasser ein. Wenn ein Verlängerungsablaufschlauch ist mit dem Abflussrohr verbunden ist, muss er wärmedämmend sein, wenn er entlang der Inneneinheit geht. Wenn die Rohrleitung nach rechts gerichtet ist, sollten die Rohrleitungen, Stromkabel und Ablaufrohr wärmeisolierend sein und auf der Rückseite des Geräts mit einem Rohrleitung-Fixierer fixiert werden. Wärmedämmung

mit einem Vinylband wickeln BasisRohrleitung-Fixierer B.Drücken Sie, um den Rohr-Fixierer auf die Basis zu haken. Basis BasisRohrleitung-Fixierer Haken hier Hier einlegenAblaufschlauchAblaufschl auch Großes RohrGroßes Rohr KleinesRohr Kleines Rohr

A. Legen Sie den Rohr-Fixierer in den Wärmedämmungsrohr Kleines Rohr Ablaufschlauch (vom Benutzer vorbereitet)Großes Rohr Netzkabel Rohranschluss: RohrgrößeModell 7,8,9,10,12,14,18K12K*,14K,18K18K*,21,22,24,25,30K18K*,21,22,24,25,30K7,8,9,10,12KFlüssigkeitsseite (φ6mm oder 1/4 Zoll) 15~20N·m 17mm 0.5mm 0.6mm 0.6mm 0.6mm 0.6mm30~35N·m 22mm 50~55N·m 24mm 30~35N·m 22mm 60~65N·m 27mm Flüssigkeitsseite (φ9.53mm oder 3/8 Zoll) Gasseite (φ9,53mm oder 3/8 Zoll) Gasseite (φ12mm oder1/2 Zoll) Gasseite (φ16mm oder 5/8 Zoll) DrehmomentMutterbreite Min. Dicke *

Die Einheit von 12K* ist größer als der Einheit von 12K.Die Einheit von 18K* ist größer als der Einheit von 18K.

b. Spannen Sie sie zuerst mit den Fingern vor, dann mit den Schraubenschlüsseln. a. Verbinden Sie die Rohre für die Inneneinheit mit zwei Schlüsseln. Achten Siebesonders auf das im unten dargestellte zulässige Drehmoment, um zu verhindern, dass die Rohre, Anschlüsse und Bördelmuttern nicht verformt und beschädigt werden.4.

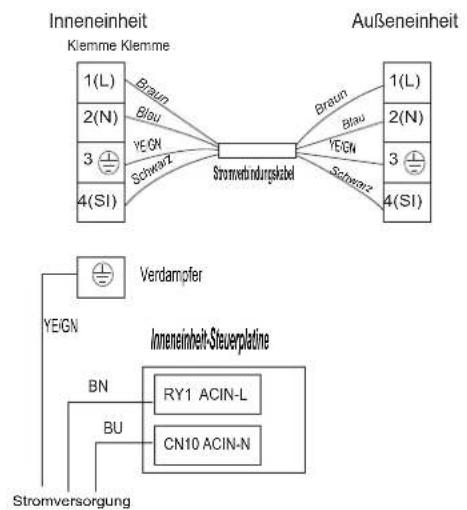

Anschließen der Kabel

Inneneinheit 24K-Modell oder über zwischen der Stromquelle und dem Gerät. Eine Trenneinrichtung zur ausreichend Trennung aller Versorgungsleitungen muss eingebaut werden. Entsprechend dem Anschluss des Aussengerätes schließen Sie das Netzverbindungskabel an die Inneneinheit durch das einzelne Anschließen der Drähte an die Klemmen auf der Schalttafel an. Gehäuse Schrank Frontplatte Installieren ist. Hinweis: Für einige Modelle ist es notwendig, das Gehäuse zu entfernen, um an die Klemme der Inneneinheit anzuschliessen. Klemme (innen) ZugangstürKlemme (innen) Inneneinheit

Installationsanleitungen

1. Stellen Sie sicher, dass die Klimaanlage einen individuellen Stromkreis hat. Über das Verfahren

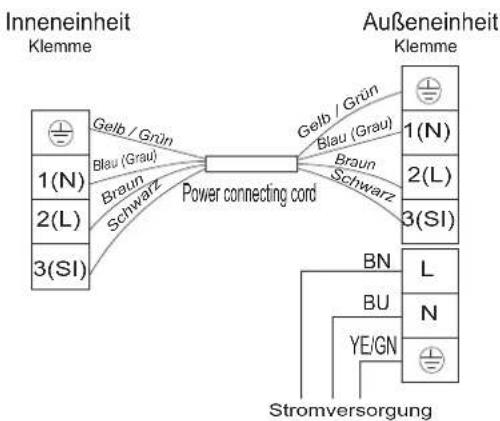

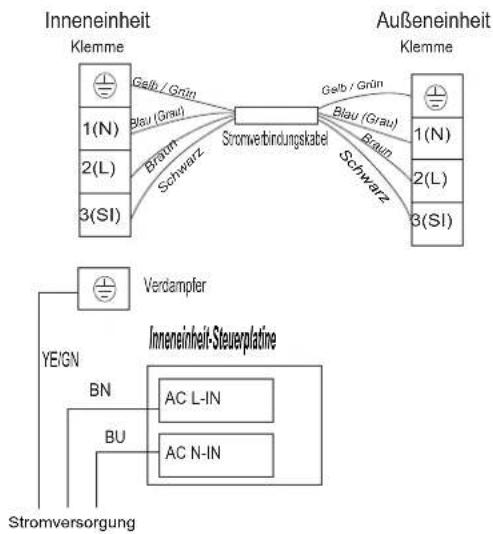

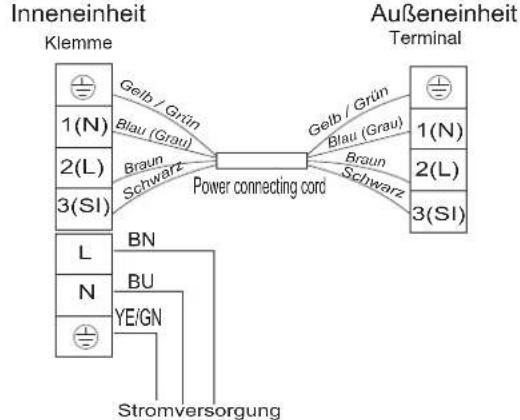

der Verdrahtung beziehenSie sich auf den Schaltplan auf der Innenseite der Zugangstür. 2. Stellen Sie sicher, dass die Kabeldicke der Stromquelle-Spezifikation entspricht. 3. Prüfen Sie die Kabel und stellen Sie sicher, dass sie alle nach der Kabelverbindung fest befestigt sind. 4. Stellen Sie sicher, dass ein Fehlerstromschutzschalter in nasser oder feuchter Umgebung zuDiese Abbildungen in diesem Handbuch sind basiert auf die Außenansicht eines Standard-Modells. Folglich kann die Form sich von der der von Ihnen gewählten Klimaanlage unterscheiden. 13

7K~12K H07RN-F H07RN-F H05VV-F H07RN-F

Netzverbindungskabel

HINWEIS: K* bedeutet, dass die Stromversorgung dieses Modells aus seiner Inneneinheit kommt.

Der Stecker muss zugänglich sein, auch nach der Installation des Gerätes, falls es notwendig ist, ihn zu

trennen. Wenn nicht möglich, schließen Sie das Gerät an ein zweipoliges Schaltgerät mit mindestens 3 mm

Kontaktabstand an, das auch nach der Installation in einer zugänglichen Stelle platziert ist.

2 1). Entfernen Sie die Zugangstür aus dem Gerät durch Lösen der Schraube. Schließen Sie die Drähte einzeln an die Klemmen auf der Schalttafel wie folgend an. 2).Sichern Sie das Netzverbindungskabel mit Kabelklemme auf der Schalttafel.3). Installieren Sie wieder die Zugangstür mit der Schraube in die ursprüngliche Position .4)Verwenden Sie einen anerkannten Leistungsschalter für

X5Installationsanleitungen

Stellen Sie sicher, dass die Farbe der Drähte der Außeneinheit und die Klemme Nr. sind gleich

wie die der Inneneinheit.

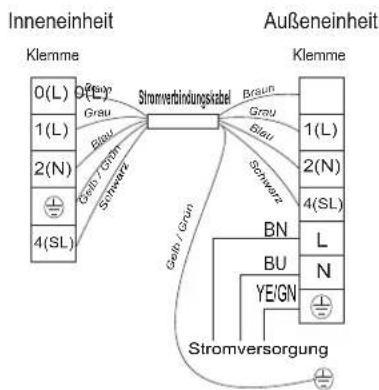

14K*~30K* Modelle Für * Modelle ist die Stromversorgung von der Inneneinheit mit einem Leistungsschalter verbunden.

Das Diagramm ist nur als Referenz, und das eigentliche Terminal ist maßgebend.AußeneinheitInneneinheitKlemme KlemmeStromverbindungskabel Blau

Inneneinheit-Steuerplatine

BN BU YE/GN Stromversorgung Stromverbindungskabel Blau (Grau)

1(L) Stromverbindungskabel Blau

N BN L Gelb / GrünGelb / Grün BU YE/GNKlemmeInneneinheitKlemmeAußeneinheit Stromversorgung

7K~KDie Außeneinheit installieren und befestigen

Befestigen Sie mit Schrauben und Muttern fest auf einem flachen und starken Boden.

Wenn sie an der Wand oder am Dach installiert ist, stellen Sie sicher, dass der Träger

gut fixiert ist, um das Schütteln bei einer schweren Vibrationen oder starken Wind zu

Rohrleitungsanschluss der Außeneinheit

Die Kabelverbindung der Außeneinheit (siehe vorherige Seite)

Entfernen Sie die Ventilkappen aus dem 2-Wege-und 3-Wege-Ventil.

Entsprechend dem erforderlichen Drehmoment verbinden Sie die Rohrleitungen separat mit den 2-Wege-und 3-Wege-Ventilen.

Ablauföffnung und Ablaufschlauch Installieren (nur für Wärmepumpe-Modell) Ablaufschlauch (von Benutzer vorbereitet)Scheibe Ablauföffnung Das Kondensat ist aus der Außeneinheit abgeleitet, wenn das Gerät im Heizbetrieb

arbeitet. Um Ihre Nachbarn nicht zu belästigen und die Umwelt zu schützen,

installieren Sie eine Ablauföffnung und einen Ablaufschlauch zur Leitung des

Kondenswassers. Installieren Sie einfach die Ablauföffnung und Gummischeibe auf

dem Gehäuse der Außeneinheit, dann schließen Sie einen Ablaufschlauch an den

Anschluss, wie in der Abbildung rechts gezeigt.

Die Luft, die verbleibende Feuchtigkeit im Kühlkreislauf enthält, kann eine Fehlfunktion des Kompressors verursachen. Nach

dem Anschluss der Innen-und Außeneinheiten evakuieren Sie die Luft und Feuchtigkeit aus dem Kühlkreislauf mit einer

Vakuumpumpe, wie unten gezeigt.

Installationsanleitungen

Hinweis: Lassen Sie nicht das Inneneinheit direkt in die Luft ab, um die Umwelt zu schützen. Siehen Sie die nächste Seite

für die Schritte der Luftspülung.

Die Installation der Außeneinheit 2-Wege-Ventil(6)Öffnen 1/4 DrehenVentilkappe(1) Drehen(8) Festigen(2) DrehenInneneinheitflussrichtung 3-Wege-Ventil (8) Festigen(1) Drehen(7)Drehen, um das Ventil vollständig zu öffnen (7) Drehen, um das Ventil vollständig zu öffnen(8) Festigen 3-Wege-Ventil Diagramm Verbindung zur Inneneinheitoffene PositionSpindelService-Port-KappeService-PortVerbindung zur AußeneinheitVentilkernNadel Vakuumpumpe VentilkernInneneinheitGummizwischenlage(optional)Legen Sie sie unter den Fußpodest(4). Starten Sie die Vakuumpumpe für 10-15 Minuten bis zum Erreichen eines absoluten Vakuums von 10

(6). Öffenen Sie das 2-Wege-Ventil-1/4-Drehen und dann schließen Sie es nach 10 Sekunden. Prüfen

Sie die Dichtheit aller Gelenke mit Flüssigseife oder einem elektronischen Lecksucher.

(7).Drehen Sie die 2 und 3-Wege-Ventilstange, um die Ventile vollständig zu schließen. Trennen Sie

den flexiblen Vakuumpumpe-Schlauch ab.

(8). Ersetzen und festigen Sie alle Ventilkappen.

(5). Beim Laufen der Vakuumpumpe schließen Sie den Niederdruckknopf auf dem

Vakuumpumpenverteiler. Dann wird die Vakuumpumpe gestoppt.

(1). Schrauben Sie die Kappen ab und entfernen Sie sie von 2- und 3-Wege-Ventilen.

(2).Lösen und entfernen Sie die Kappe vom Service-Ventil.

(3). Schließen Sie den flexiblen Schlauch der Vakuumpumpe an das Service-Ventil an.

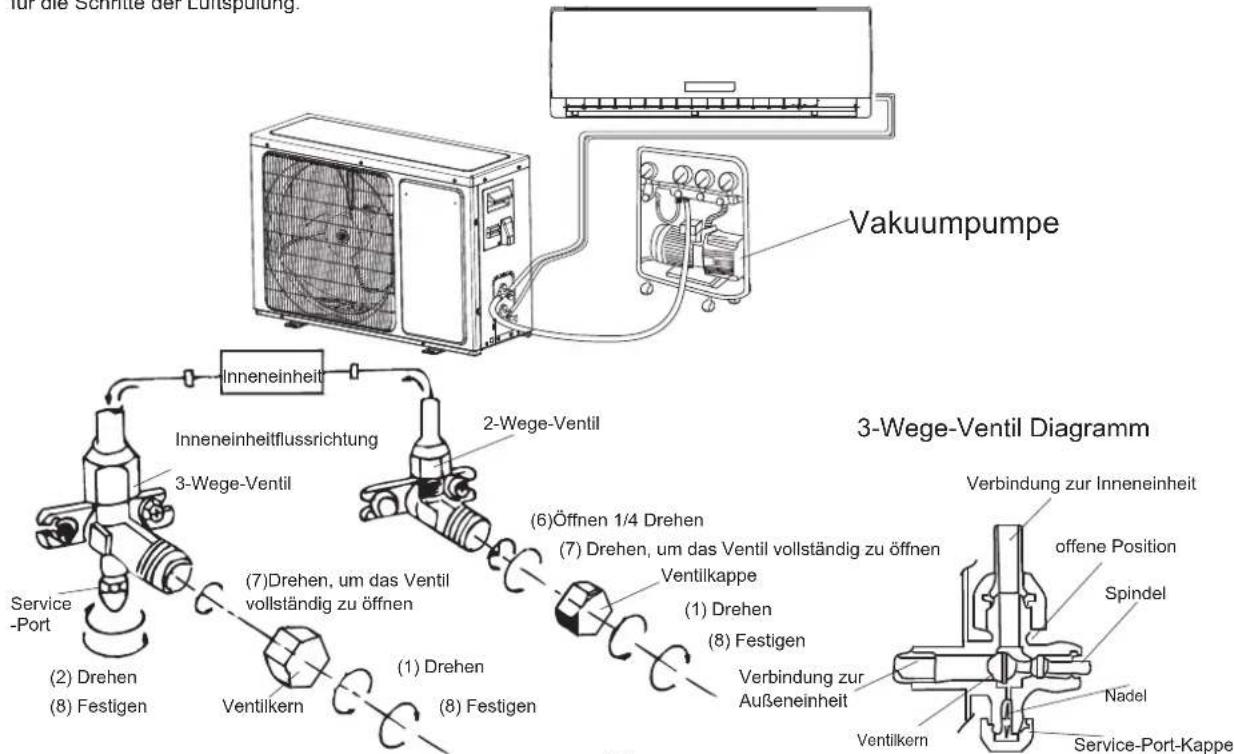

Wie die Luftschläuche zu spülen:
