РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AS09UR4SYDDC HISENSE

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ И МОНТАЖУ

Благодарим Вас за покупку нашего кондиционера. Перед монтажом необходимо тщательно прочитать данную инструкцию! Необходимо тщательно хранить для дальнейшего использования.

Оглавление

Описание безопасности 1

Подготовка перед эксплуатацией 2

Замечания безопасности 3

Состав кондиционера 4

Внутренняя машина 4

Наружная машина 4

Описание дисплея 5

Обслуживание 6

Защита 7

Решение неисправностей 8

Описание монтажа продукции 9

Монтажная схема продукции 9

Выбор места установки 10

Монтаж внутренней машины 11

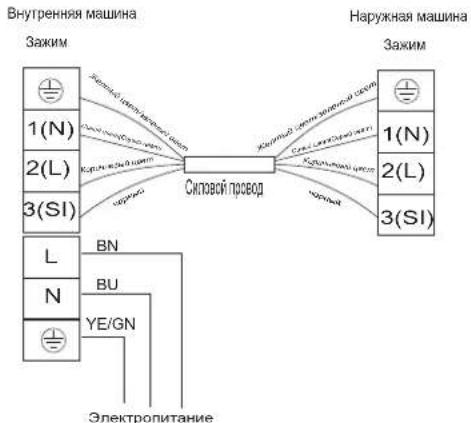

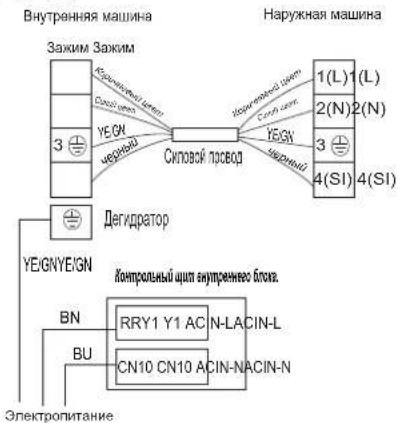

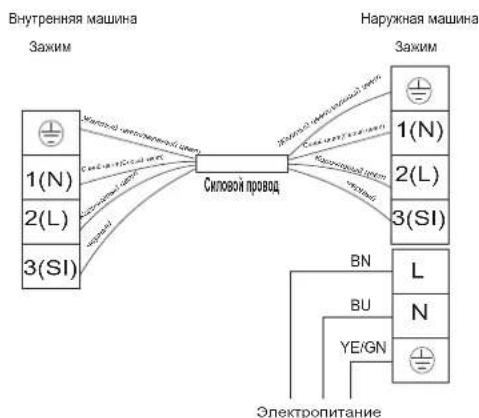

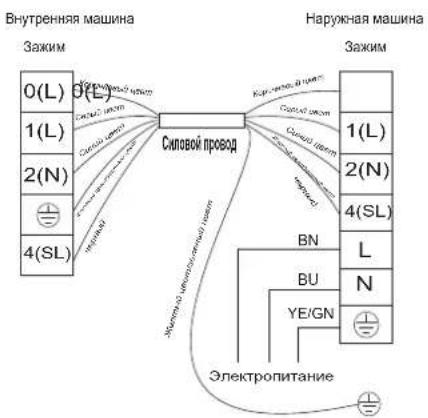

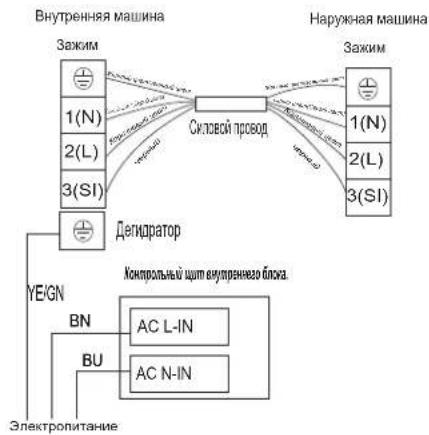

Схема соединения 14

Монтаж наружной машины 15

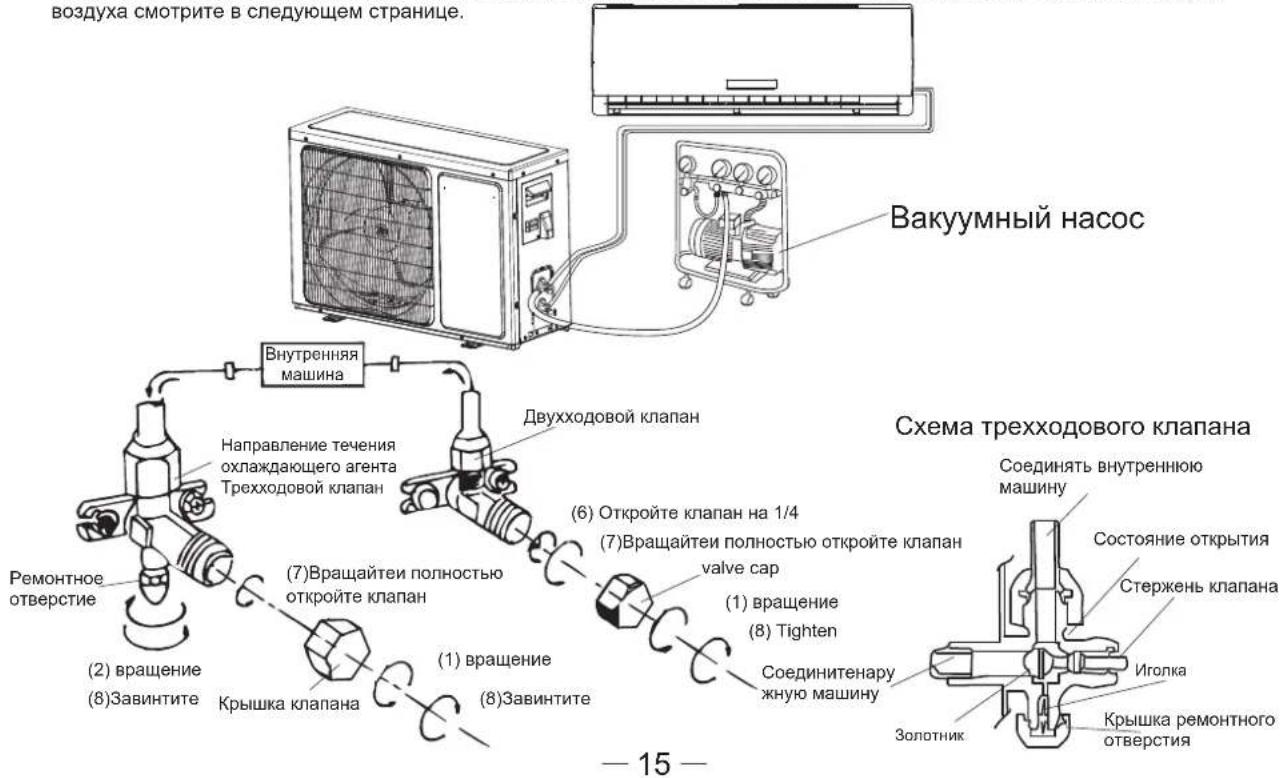

Выпуск воздуха 15

Инструкция по эксплуатации пульта ДУ, смотрите «Инструкция по эксплуатации пульта ДУ»

Описание безопасности

• Чтобы гарантировать нормальное использованиеданного кондиционера, перед монтажом необходимо тщательно прочитать данную инструкцию, и необходимо установить по инструкции.
• При перемещении кондиционера, необходимо предотвращать вступление воздуха в охлаждающую систему или утечку охлаждающего агента.
• Необходимо гарантировать заземление каждого кондиционера.
• Перед подключением кондиционера к сети, необходимо тщательно проверять кабель и соединительную трубу, гарантировать их надежность соединения и
• прочность. Необходимо установить воздушный выключатель.
• После монтажа, необходимо правильно использовать кондиционер по данной инструкции; тщательно хранить упаковочный ящик кондиционера и т.д., для дальнейшего ремонта и перемещения кондиционера.
• Электропредохранитель внутреннего блока: Т 3.15А 250V.
• Для модели 7k–12k, электропредохранитель внешнего блока: T 15A 250V или T 20A 250V.
• Для модели 14k–18k, электропредохранитель внешнего блока: T 20A 250V.
• Для модели 21k–30k, электропредохранитель внешнего блока: T 30A 250V.
• По установлениям страны, неподвижная электропроводка должна установить защитное устройство остаточного тока номинальным токомвыше 10mA.
• Предупреждение: Поражение током может приводить к личному повреждению или смерти! Перед техническим обслуживанием кондиционера, необходимо отключить дистанционное питание.
• Максимальная длина соединительной трубы между внутренней машиной и наружной машиной кондиционерадолжна быть не более 5 метров. В случае выше 5 метров, будет влиять на эффективность кондиционера.
• Детям ниже 8 лет абсолютно нельзя управлять кондиционером; персонал, имеющий порок, органы чувств медлительные, психическую неполноценность, или персонал, которого не хватит опыт и знания эксплуатации, перед управлением кондиционером необходимо оказать руководство и хорошо знать возможное повреждение в процессе работы. Детям нельзя играть пульт ДУпульт ДУв качестве игрушки. Без контроля взрослых детям нельзя ухаживать или очистить кондиционер.
• Батареи пульта ДУ должны регенерировать или тщательно обрабатывать. Обработка отработанных батарей – в качестве классифицированного муниципального мусора доставлять отработанные батареи в ближайший пункт сбора.
• При использовании неподвижной электропроводки, кондиционер должен установить выключенную установку с магистралью электроснабжения, между полюсами следует гарантировать промежуток контактов, чтобы гарантировать полное выключение в условиях степени перенапряжения III, необходимо соединять неподвижную электропроводку в данное устройство по правилам электропроводки.
• Во избежание возникновения повреждения, производитель, обслуживающий агент или персонал, имеющий соответствующую квалификацию должны отвечать за проблему повреждения электропроводов.
• Электропроводка кондиционера должна соответствовать местным правилам электропроводки.
• Специалист или технический персонал, имеющий квалификацию отвечают за монтаж кондиционера.
• Нельзя установить кондиционер в прачечную.

Подготовка перед эксплуатацией

Внимание

• когда добавить охлаждающий агент в систему, если охлаждающий агент кондиционера является R410A, то охлаждающий агент должен быть жидким. В противном случае, химический состав охлаждающего агента R410A в системе будет изменять, тем самым влиять на характеристику кондиционера.
• Из-за собственных особенностей охлаждающего агента (например, величина GWP R410A составляет 1975), температура трубопровода очень высокая, поэтому необходимо осторожно в процессе монтажа и ремонта кондиционера.

- Во избежание возникновения повреждения, производитель, обслуживающий агент или персонал, имеющий соответствующую квалификацию отвечают за проблему повреждения электропроводов.

- Специальный инженер отвечает монтаж кондиционера.

- Температура контура охлаждающего агента очень высокая, соединительный кабель должен отдаляться от медной трубы.

Заранее настройка

Перед эксплуатацией кондиционера, необходимо проверять следующую функцию.

- Предварительно установить дистанционный пульт.

После смены батарей пульта ДУ или подключения к сети, пульт ДУ будет автоматически произвести предварительную установку теплового насоса. Если ваш кондиционер имеет охлаждающую функцию, также можно использовать пульт ДУ теплового насоса.

- Функция фонового света ДУ(выборочная)

Нажмите какую-нибудь кнопку на ДУ для активитирования фонового света. Он будет автоматически закрыт через 10 секунд

Внимание: Функция заднего света является выбираемой функцией.

- Предварительная установка автоматического повторного пуска.

Кондиционер имеет функцию автоматического повторного пуска.

Охрана окружающей среды

Данный аппарат изготовлен из повторно использованного материала. Браковка необходимо выполнена в соответствии с местными правилами утилизации отходов. Перед его браковкой отключите кабель электропитания, чтобы данный аппарат не мог снова использоваться.

Для более подробной информации о управлении и повторно использовании данного аппарата, свяжитесь с Вашим местным представителем, который решит сортировочный сбор отходов или магазином, где Вы купили данный аппарат.

Браковка аппарата

Данный аппарат изготовлен в соответствии с Европейским руководством 2002/96/ЕС, Отходными электрическим и электронным оборудованием(WEEE).

Данная отметка означает, что в странах ЕС данную продукцию нельзяобрабатывать вместе с другими бытовыми отходами. Во избежание потенциального повреждения окружающей среды или здоровья человека из-за обработки отходов, необходимо регенерировать их для непрерывного повторного использования материальных ресурсов. При возврате отработанного кондиционера, можете использовать систему сбора и регенерации, или связаться с розничным торговцем данного кондиционера. Они могут безопасно и экологически регенерировать данную продукцию.

Замечания безопасности

Нижеследующие являются разъяснением и описанием возникших знаков в данной инструкции по эксплуатации.

Запрещение.

Гарантирование заземления.

Обратить внимание на данный случай.

Предупреждение: Неправильная работа может приводить к тяжелому повреждению, как смерть, тяжелое ранение и т.д.

Необходимо использовать питание, соответствующее требованиям заводской таблички данного кондиционера. В противном случае, можно приводить к тяжелому повреждению, неисправностям или пожару.

Необходимо поддерживать чистоту выключателя питания или штепселя. Прочно и правильно соедините силовой провод, избегая поражения током или возникновения пожара из-за недостаточного контакта.

При работе кондиционера, абсолютно нельзя использовать выключатель питания или вытащить штепсель длявыключения кондиционера. Так будет возникать пожар из-за возникновения искры.

Потребитель имеет ответственность, что техник, имеющий свидетельство заземляет кондиционер по местным правилам или законам.

Это вредно для Вашего здоровья, если вокруг Вас долго существуется холодный воздух. Это подходит, что в комнате наполнено воздушным потоком.

Предотвращайте течение воздушного потока до воздушной горелки и нагревателя.

Нельзя нажать кнопки операции Вашим мокрыми рукам.

Когда кондиционер возникает неисправность, перед отключением питания, должны выключить кондиционерпультом ДУ.

Нельзя вставить палку или аналогичные препятствия в блок. В случае, что вентилятор вращается при высокой скорости, это будет приводить к повреждению.

Вам самому нельзя ремонтировать данный аппарат. Если неправильно сделают, это будет приводить к поражению током.

Нельзя положить какие-нибудь предметы на внешнем блоке.

Нельзя тащить и давить силовой провод или завязать узел, избегая повреждения силового провода.Повреждение силового провода может приводить к поражению током или пожару.

Состав кондиционера

Внутренняя машина

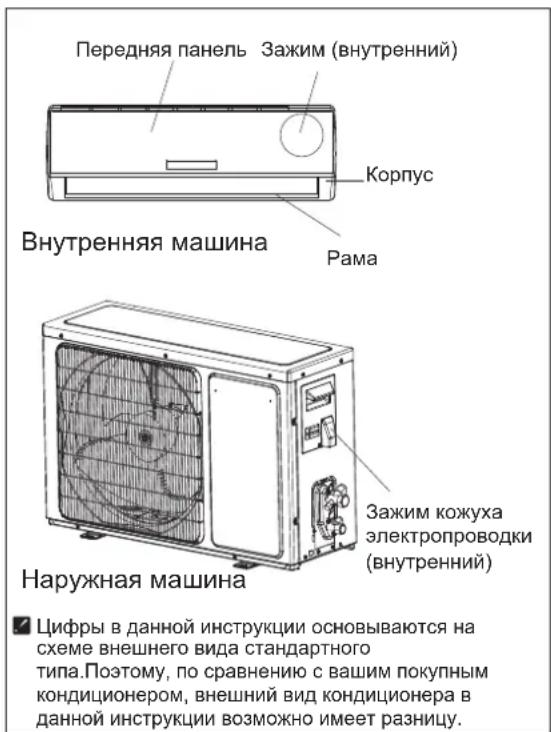

Передняя панель Впускная решетка Панель дисплея Аварийная панель Выходное отверстие воздуха Вертикальное регулирование жалюзи горизонтального регулирования Жалюзи Фильтрационная сетка Пульт ДУ Впускная решетка Соединительная труба и электрический соединительный провод Дренажная труба Внимание.Дренажная труба конденсационной воды в режимеDRY «ОСУШЕНИЯ» илиCOOLING «ОХЛАЖДЕНИЯ». Выходное отверстие воздуха Наружная машина

Цифры в данной инструкции основываются на наружном виде стандартного типа. Т.к. по сравнению с вашим покупным кондиционером, внешний вид кондиционера в данной инструкции может быть неодинаковым.

Описание дисплея

Показание температуры 1

88

Показать установленную температуру

Через 200 часов использованиякондиционера, будет показывать FC, означает, что

Вы должны очистить фильтрационную сетку.

После очистки фильтрационной сетки, нажмите возвратную кнопку

фильтрационной сетки в задней стороне передней панели внутренней машины,

(факультативные)

Индикатор работы 2

При работе кондиционера, данная лампа сверкает.

При оттаивании кондиционера, данная лампа сверкает.

Индикатор по таймеру 3

Сверкает в установленное время

Спящая индикация 4

В спящем режиме, данная лампа сверкает

Индикатор компрессора 5

Когда компрессор работает, данная лампа сверкает

Супер индикатор 6

В режиме супер, данная лампа сверкает

Индикатор режима 7

Нагрев показывает оранжевый цвет, другие показывают белый цвет.

Индикатор скорости вентилятора 8

Приемное окно сигнала 9

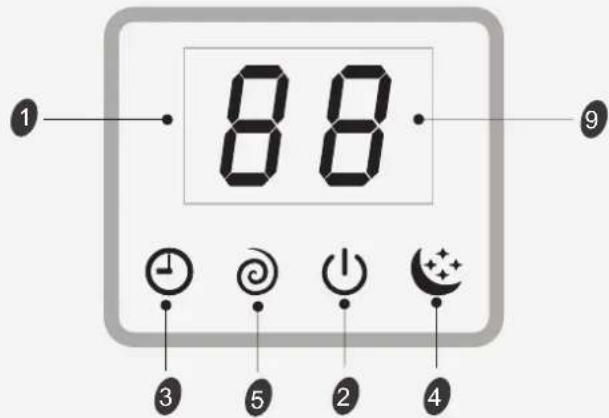

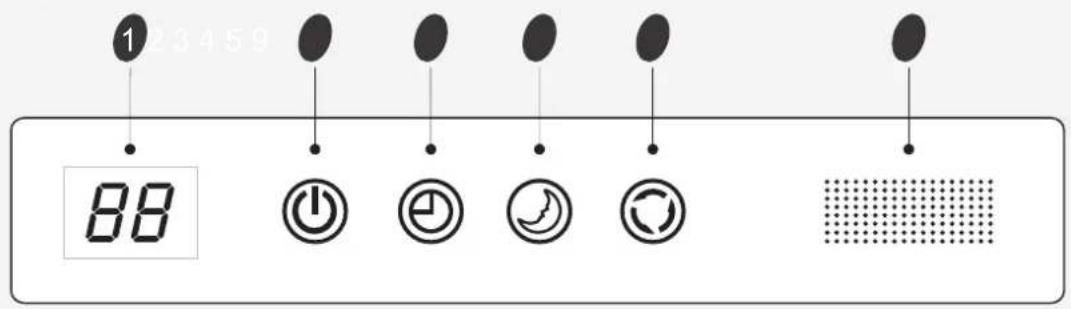

Серия VG/VL

123459 88

Данные знаки возможно отличаются от вашего покупного типа, однако их функция является подобной.

Описание дисплея

Серия VT

3 5 1 2 4 88 9

Серия SF/DG (правая сторона)

1 2 3 4 5 26 9

Серия SE

1 23 45 8.8 9

Данные знаки возможно отличаются от вашего покупного типа, однако их функция является подобной.

Описание дисплея

Серия UL Timer Comp. 88 °C h Run Sleep

Серия UQ 3 5 1 2 4 88 9

Серия UP 3 5 1 2 4 Timer Comp. 88 Run Sleep 9

Данные знаки возможно отличаются от вашего покупного типа, однако их функция является подобной.

Описание дисплея

Серия NS/DE

88 1 9 3 5 2 4

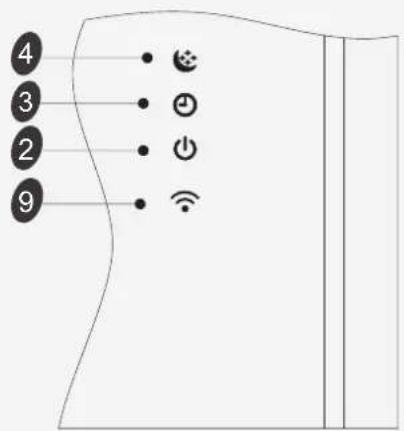

Серия NT

4 3 2 9

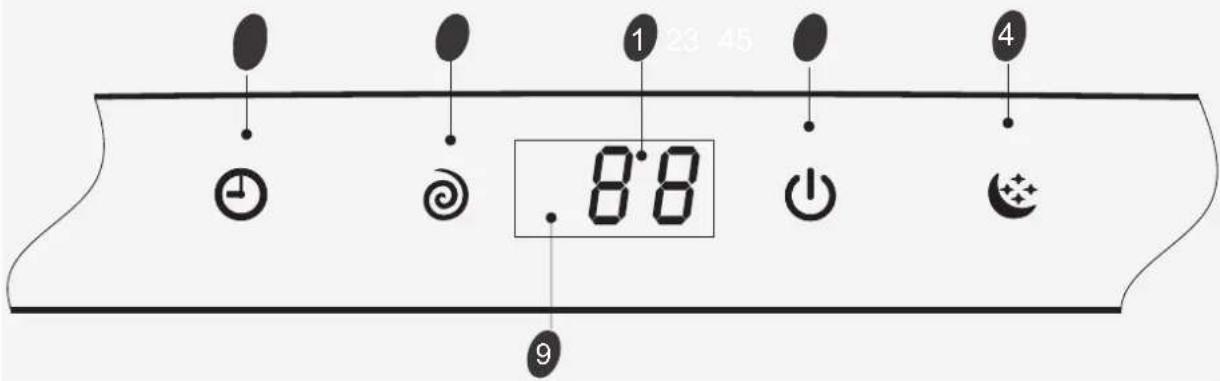

Серия VQ/TE/TF/DA/DG (промежуточная)/DH

1 23 45 4 .88 9

Данные знаки возможно отличаются от вашего покупного типа, однако их функция является подобной.

Описание дисплея

Серия VM

3 5 1 2 4 26 9

Данные знаки возможно отличаются от вашего покупного типа, однако их функция является подобной.

Описание дисплея

Серия VC

Timer Comp. 88 °C h Run Sleep

Серия SA/TD/TG/DB/DC

88 9 1 3 2 4

Серия SC

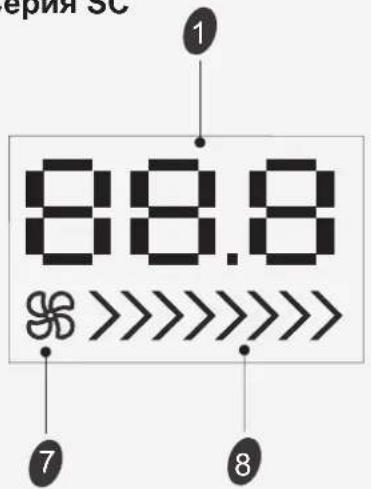

88.8 7 8

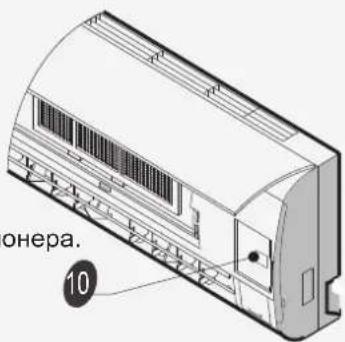

Аварийная кнопка 10

ON/OFF Нажмите данную кнопкудля пуска илистопа кондиционера.

онера. 10

Данные знаки возможно отличаются от вашего покупного типа, однако их функция является подобной.

Обслуживание

♦ Обслуживание передней панели

1	Отключение питания	2	Руками схватите за м «а» и вытащите, мож снять переднюю пане
	Легонько очистите мягкой тканью.Если передняя панель очень грязная, то очистите мягкой мокрой тканью.		Нельзя очистить оборудование бензином, полировальным порошком или другим летучим веществом
[ТУСХ]	Нельзя брызгать воду на внутреннюю машину.		[КЗВА] Установите переднюю панель в исходное положение и закрыть.Нажмитевниз место «б», чтобы установить переднюю панель в исходное положение и закрыть.

♦ Обслуживание фильтрационной сетки

1Выключите кондиционер и снимите фильтрационную сетку.1.Откройте переднюю панель.2.С передней стороны кондиционера легонько вверх двигать ручку фильтрационной сетки.3. Схватите за ручку фильтрационной сетки и вытащите фильтрационную сетку.	2Очистите и установите фильтрационную сетку в исходное положение.Если пыль совершенно очевидная, то очистите теплым моющимсредством.После очистки положитеего в прохладное место для сушки.
[ТЗВЗ]Закройтепереднюю панель.Эсли пыли очень много в среде работы кондиционера, тонужно очистить фильтрационную сетку один раз на каждые две недели.	Через 100 часов работы кондиционера, необходимо очистить фильтрационную сетку.

Защита

♦ Условие работы

В следующих условиях, защитное устройство может отключить и остановить данный кондиционер.

Нагрев	Температура воздуха вне помещения выше 24^
	Температура воздуха вне помещения ниже -10^
	Комнатная температура выше 27^

Охлаждение	Температура воздуха вне помещения выше *43°C
	Комнатная температура ниже 21°C
Осушение	Комнатная температура ниже 18°C

*Для типа, использованного в условиях тропического климата (Т3), температурная точка составляет 55 °C. Са не 43 °C

Для некоторых типов продукции, позволяет превышать данную сферу. В конкретном случае, можете спросить поставщика.

Если кондиционер работает в режимеCOOLING

«ОХЛАЖДЕНИЯ» илиDRY «ОСУШЕНИЯ», а дверь или окно находятся в открытом состоянии за долгое время, когда относительная влажность выше 80%, роса может падать из выходного отверстия воздуха.

♦ Загрязнение шума

• Установите кондиционер в месте, где можно выдержать его вес, чтобы снизить шум при работе кондиционера.
- Установите кондиционер в месте, где возникший шум при работе и выхлопе не будет влиять на нормальную жизнь вашего соседа.
• Перед выпускным отверстием воздуха наружной машины кондиционера нельзя положить любое препятствие, во избежание увеличения степени шума.

♦ Особенность защитного устройства

1. Защитное устройство играет роль в следующих условиях.

2. Снова пустите после останова кондиционера или измените модель работы в процессе работы, Вы должны ждать три минута.

3. После подключения к сети незамедлительно включитекондиционер, через 20 сек. Кондиционер работает

4. Если все режимы работы остановятся, то снова нажмите кнопкуON/OFF(BКЛ. /ВЫКЛ.)для вторичного пуска, если таймер отменен, требует снова установить.

♦ особенность режима HEATING(НАГРЕВА)

Подогрев

При работе в режимеHEATING(НАГРЕВА), должны ждать 2-5 минут

Оттаивание

При работе в режиме HEATING(НАГРЕВА), кондиционер может автоматически произвести оттаивание (удаление льда) для увеличения эффективности.

Данный процесс обычно продолжает 2-10 минут. В процессе оттаивания, вентилятор будет остановить вращение.

После завершения оттаивания, кондиционер автоматически возвращает в режим HEATING(НАГРЕВА).

Внимание: Для типа машины, имеющего только охлаждающую функцию, не имеется нагревательная функция.

Решение неисправностей

Следующий случай не означает возникновение неисправностей кондиционера, перед ремонтом необходимо тщательно проверять.

Явление неисправностей		Возможная причина
Кондиционер не работает		Кондиционер не работаетЖдите 3 минуты и снова пустите, возможно защитное устройство мешало работе кондиционера.Проверять количество электричества батарей пульта ДУ.Проверите состояние соединения штепселя электропитания.
Без холодного ветра или горячего ветра.		Фильтрационная сетка возникает ли заедание?Впускная решетка или выходное отверстие воздуха кондиционера возникает ли заедание?Правильно ли установить температуру?
Контроль не действует.		Если появится помеха сильной интенсивности(из лишнего статического разряда, неправильного напряжения электропитания ), работа будет неправильной. В это время, выключите электропитание, через 2-3 сенкуты снова влючите.
Нельзя сразу работать.		Измените режим работы в процессе работы кондиционера, будет иметь задержку 3 мин.
Выпускной воздух имеет странный запах.		Странный запах возможно происходит от мебели, сигарет и т.д..
Звук проточной воды.		Этозвукнормального течения охлаждающего агента в кондиционере.Звукоттаивания в режиме нагревания кондиционера.
Звук растрескивания кондиционера.		Звук возможно происходит от расширения при нагревании и сжатии при охлаждении из-за изменения температуры передней панели.
Выходное отверстие воздуха возникает водяной туман.		Когда кондиционер работает в режимеCOOLING «ОХЛАЖДЕНИЯ» илиDRY «ОСУШЕНИЯ», комнатная температура станет очень низкой из-за выпускного холодного воздуха внутренней машины, поэтому возникает водяной туман.
Индикационная лампа компрессора постоянно сверкает, а внутренний вентилятор не вращается.		Режим «нагрева» кондиционера переключен в режим «оттаивания».Индикационнаялампа компрессора будет погасить в течение 10 мин., и возвращает в режим нагрева.

Описание монтажа продукции

Монтажная схема продукции

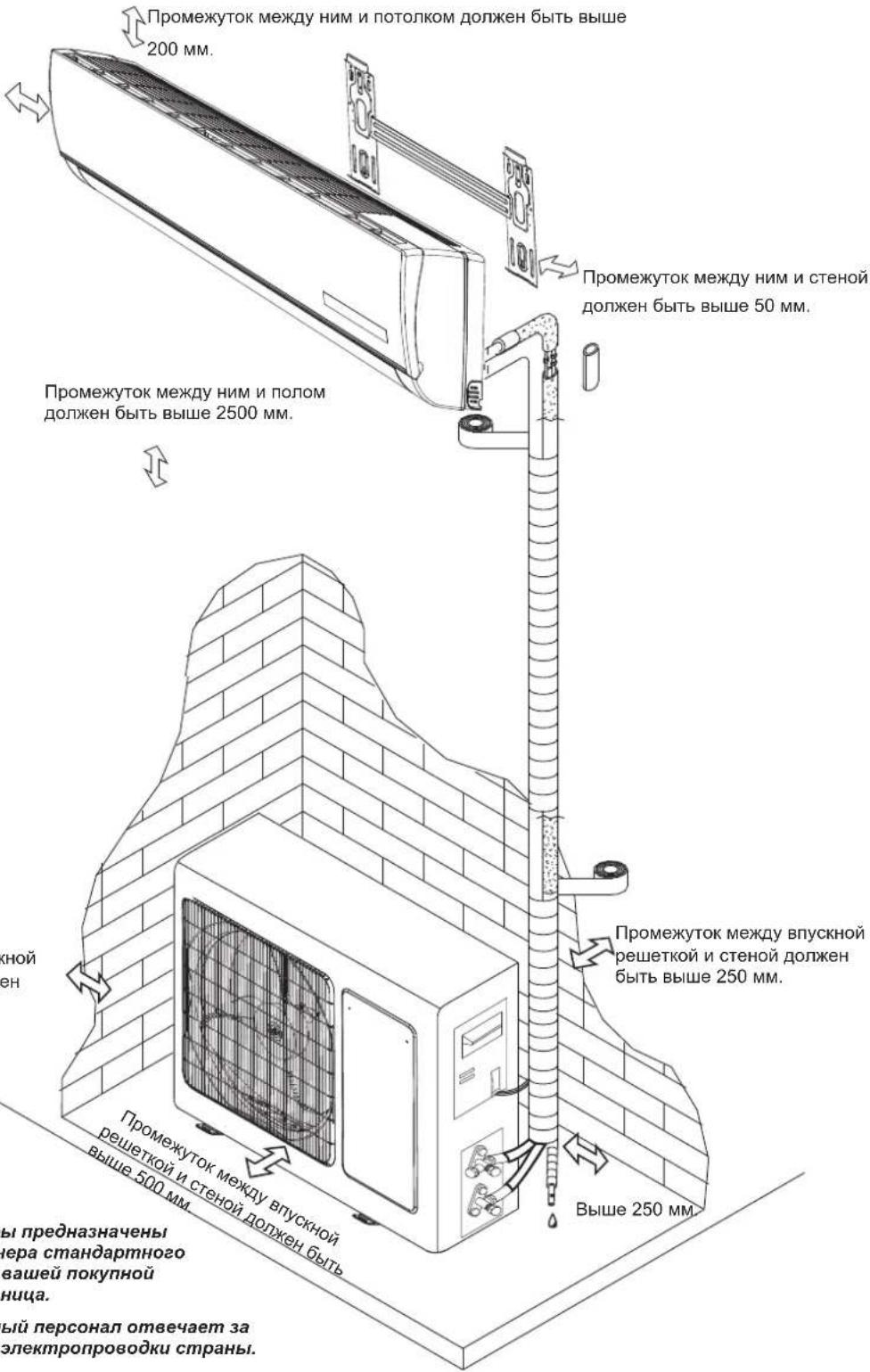

Промежуток между ним и стеной должен быть выше 50 мм.

Промежуток между ним и потолком должен быть выше 200 мм. Промежуток между ним и стеной должен быть выше 50 мм. Промежуток между ним и полом должен быть выше 2500 мм. Промежуток между впускной решеткой и стеной должен быть выше 250 мм. Выше 250 мм. Промежуток между впускной решеткой и стеной должен быть выше 500 мм Промежуток между впускной решеткой и стеной должен быть выше 250 мм. Предназначены Magда стандартного使用者 покупнойница. ный персонал отвечает за электропроводки страны.

Промежуток между впускной решеткой и стеной должен быть выше 250 мм.

• Вышеуказанные цифры предназначены только для кондиционера стандартного типа, по сравнению с вашей покупной машиной имеется разница.

• Только уполномоченный персонал отвечает за монтаж по правилам электропроводки страны.

Выбор места установки

Монтажное место внутренней машины

• Перед выпускным отверстием воздуха не следует иметь любое препятствие, воздух кондиционера может удачно распространять по целой комнате.
• Монтажное место должно гарантировать удобное расположение трубы и отверстия стены.
• По правилам монтажной схемы продукции в предыдущей странице, гарантировать промежуток между стеной и потолком внутренней машины.
• Монтажное место должно гарантировать удобное снятие фильтрационной сетки.
• Расстояние между внутренней машиной, контроллером и телевизором, радиоприемником должно быть более 1 м.
• Во избежание помехи флуоресцентной лампы на внутреннюю машину, необходимо отдаляться от него.
• Как можно в отдалении от флуоресцентной лампы.
• Во избежание неуспешного впуска воздуха внутренней машины, перед впускной решеткой внутренней машины не следует положить любой предмет.
• Установлен на стене, где можно достаточно выдерживать вес блока.
• Установлен на месте, где не будет увеличивать шум действия и колебание.
• В отдалении от прямых солнечных лучей и источника нагрева. Нельзя положить легковоспламеняющийся материал или топочное устройство на верху данного блока.

Внутренняя машина Высота установки не должна быть ниже 5м. Наружная машина Максимальная длина трубыдолжна быть не выше 15 м.

Место установки наружной машины

• Место установки должно быть удобным и вентиляционным..
• Нельзя установить в месте, где легко возникать утечку огнеопасного газа.
• Необходимо гарантировать промежуток между наружной машиной и стеной.
• Расстояние между внутренней машиной и наружной машиной должно быть ниже 5 м., в случае добавления охлаждающего агента, максимальное расстояниедолжно быть не выше 15 м.
• Место установки наружной машины должно отдаляться от засаливания или сернистого газа.
• Во избежание повреждения шламовой воды, нельзя установить наружную машину по сторонам дороги.
• Во избежание увеличения шума, следует установить наружную машину в прочную основу.
• Следует установить наружную машину в месте, где выходное отверстие воздуха не имеет препятствия
• В избежание установки под прямые солнечные лучи, в приходе или сбоку, или вблизи источника нагрева и вентилятора. В отдалении от легковоспламеняющегося материала, сильного масляного тумана, мокрого или неровного места.

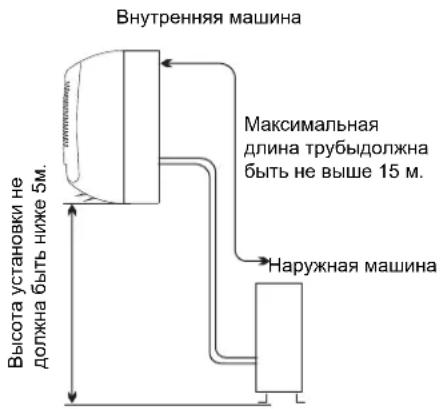

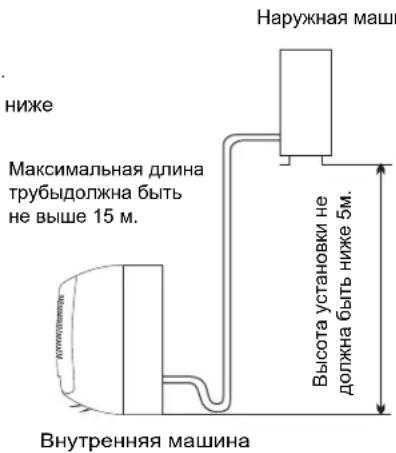

Наружная машина ниже Максимальная длина трубы должна быть не выше 15 м. Высота установки не должна быть ниже 5м. Внутренняя машина

Тип	При отгрузке максимальная допустимая длина трубы (м.)	Предельное значение длины трубы (м.)	Предельное значение разницы высоты H (м.)	Нужный дополнительный объем охлаждающего агента (g/m)
7K~18K	5	15	5	20
21K~25K	5	15	5	30
30K	5	15	5	40

Если фактическая высота или длина трубы превышают установленную сферу в вышеуказанной таблице, можете консультировать с поставщиком.

Описание монтажа продукции

Монтаж внутренней машины

1. Установитите монтажную плиту

• Выберите место установки монтажной плиты по направлению трубы и месту внутренней машины.
• Поддерживайтегоризонтальность монтажной плиты ватерпасом или вертикальной линией.
  • Сверлите стену глубиной 32 мм., используется для крепления монтажной плиты.
  • Вставите пластмассовую пробку в отверстие, крепить монтажную плиту резьбонарезающим винтом.
• Проверите прочность монтажной плиты.Потом сверлите для трубопровода.

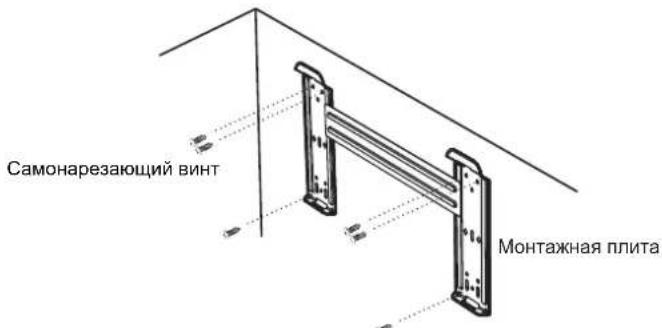

Самонарезающий винт Монтажная плита

Внимание: По сравнению с вышеуказанной схемой, внешний вид вашей монтажной плиты возможно имеет разницу, однако монтажный метод является подобным.

Внимание: Как показано на верхнем рискунке, что шесть отверстий, сочетанные с самонарезающим винтам на монтажное панели необходимо быть использованы для ремонта монтажной панели, другие подготовятся.

2. Сверлите отверстие для трубопровода.

• По месту монтажной плиты определите место отверстия для трубопровода.
• Сверлите отверстие. Данное отверстие должно быть немножко вниз к наружной части.
  • Вставите втулку в отверстие стены, чтобы поддерживать чистоту стены.

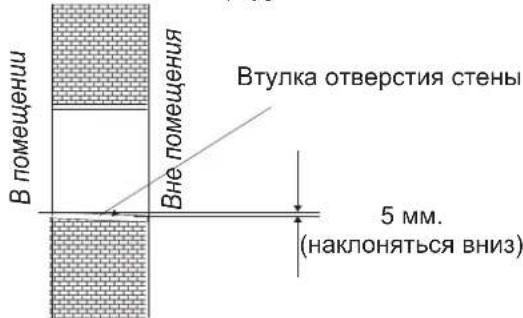

В помещении Вне помещения Втулка отверстия стены 5 мм. (наклоняться вниз)

3. Монтаж трубы внутренней машины

• Вдерните трубу (жидкую трубу и газовую трубу) и кабель вне стены в отверстие стены в помещение, или после соединения между кабелем и трубопроводом в помещении, вдернуть их в отверстие стены в наружное место, чтобы соединять наружную машину.
• По направлению трубопровода снять разгрузочную часть (смотрите следующую схему)

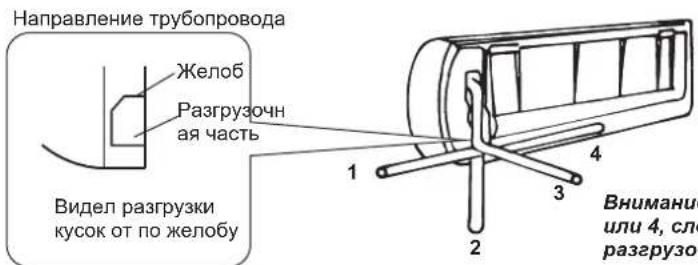

Направление трубопровода Желоб Разгрузочн ая часть Видел разгрузки кусок от по желобу 1 2 3 4 Внимани- или 4, сло разгрузо

Внимание: При установке по направлению 1, 2 или 4, следует снять соответствующую разгрузочную часть из внутренней машины.

- После соединения трубы по правилам, установить дренажную трубу. Потом соедините силовой провод. После соединения силового провода, обматывайте трубу, силовой провод, дренажную трубу вместе с теплоизоляционным материалом.

Описание монтажа продукции

- Теплоизоляция соединительного места трубы: Обматывайте соединительное место трубы теплоизоляционным материалом, потом обматывайте изоляционной лентой из полихлорвинила.

Обматывайте изоляционной лентой из полихлорвинила.

• Теплоизоляция трубы:

a. Положите дренажную трубу под трубой. b. Теплоизоляционный материал использует полиэтиленовую пену толщиной 6 мм.

Внимание:Потребитель сам готовит дренажную трубу.

- Нельзя наклонять или вытягивать дренажную трубу, или погружать одну сторону в воду. Если дренажная труба требует соединять удлинительную трубу, необходимо гарантировать теплоизоляцию при проходе через внутреннюю машину.

- Когда труба направляет направо, труба, силовой провод и дренажная труба требуют теплоизоляцию, и крепить в заднюю сторону внутренней машины фиксатором трубы.

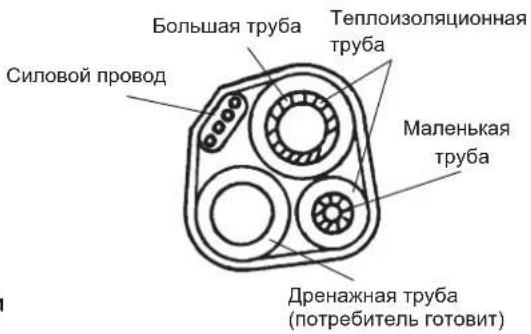

Большая труба Теплоизоляционная труба Силовой провод Маленькая труба Дренажная труба (потребитель готовит)

Вставите через данное место

База
Фиксатор трубопровода

Дрена жная труба Больша на труба Кале нькая труба

База
Фиксатор трубопровода

Дрена жная труба Большая труба Мале нькая труба

База
Захватите данное место

A. Вставитефиксатор трубопровода в желоб.

В. Давите данное место, чтобы крепить фиксатор трубы в базу.

Соединение трубопровода:

a. Соедините трубопровод внутренней машины двумя гаечными ключами. Особо уделять внимание допустимому моменту силы, указанному в следующей схеме, чтобы предотвращать повреждение или деформацию трубопровода, соединения или гаек соединительной трубы.

b. Сначала подтягивайте пальцами, потом завинтить гаечным ключом.

Тип	Размер трубопровода	Момент силы	Ширина гаек	Минимальная толщина
7,8,9,10,12,14,18K	Боковая сторона жидкой трубы (ф6 мм. или дюйм 1/4)	15~20N·m	17mm	0.5mm
18K*,21,22,24,25,30K	Боковая сторона жидкой трубы (ф9.53 мм. или дюйм 3/8)	30~35N·m	22mm	0.6mm
7,8,9,10,12K	Боковая сторона газовой трубы (ф9.53 мм. или дюйм 3/8)	30~35N·m	22mm	0.6mm
12K*,14K,18K	Боковая сторона газовой трубы (ф12 мм. или дюйм 1/2)	50~55N·m	24mm	0.6mm
18K*,21,22,24,25,30K	Боковая сторона газовой трубы (ф16 мм. или дюйм 5/8)	60~65N·m	27mm	0.6mm

*Тип кондиционера12К* больше, чем 12К.Тип кондиционера18К* больше, чем 18К.

Описание монтажа продукции

4. Соединение кабеля

• Внутренняя машина

Электрическое соединение внутренней машины заключается в том, что по методу соединения проводов наружной машины отдельно соединять электропровод с зажимом панели управления.

Внимание: Для некоторых типов, требует снять корпус, чтобы соединять с зажимом внутренней машины.

- Наружная машина

1). Вывинтите винт и снять кожух электропроводки из наружной машины. Соединять силовой провод с зажимом панели управления (как показано в нижеследующих пунктах).
2). К репите силовой провод в панель управления с помощью кабельного зажима.
3). Установить винтами кожух электропроводки в исходное положение.
4). Для типов машины 24 К и выше, между питанием и кондиционером следует установить стандартный выключатель.

Необходимо установить выключающее устройство, которое может правильно выключить все силовые проводы.

Цифры в данной инструкции основываются на схеме внешнего вида стандартного типа. Поэтому, по сравнению с вашим покупным кондиционером, внешний вид кондиционера в данной инструкции возможно имеет разницу.

Внимание:

1. Необходимо специально установить отдельный контур питания для кондиционера. Метод электропроводки смотрите электрическую схему в кожухе электропроводки.
2. Диаметр кабеля должен соответствовать правилам стандарта электропитания.
3. Проверите линию и гарантировать прочное крепление после соединения кабеля.
4. Для влажной зоны необходимо установить прерыватель на землю.

Стандарт кабеля

Емкость кабеля (Btu/h)	Силовой провод		Силовой провод
	Тип	Нормальное поперечное сечение	Тип	Нормальное поперечное сечение
7K~12K	H07RN-F	1.0 mm/1.5^2 X3	H07RN-F	1.0 mm × 5^2/1.5
7 12K*~ K*		1.0/1.5mm^2X3	H07RN-F	0.5M/1.5mm^2X4
14K~18K	H07RN-F	1.5mm^2X3	H07RN-F	1.5mm^2X5
14K*~ K*18	H05VV-F	1.5/2.5mm^2X3	H07RN-F	1.5mm^2X4
21K~30K	H07RN-F	2.5mm^2X3	H07RN-F	0.75mm^2X4
	H07RN-F	2.5mm^2X3	H07RN-F	2.5mm^2X5
21K*~30K*		2.5mm^2X3	H07RN-F	0.52/5m^2X4

Примечание: K* означает, что электропитание данной модели из внутреннего блока.

Внимание:

Штепсель необходимо быть легкодоступным после установки данного аппарата в случае необходимости его несоединения. Если невозможно, соедините аппарат с коммутационной аппаратурой с двумя полюсми, в том числе отделение контакта как минимум 3mm² в доступном месте даже после установки.

Описание монтажа продукции

Схема электропроводки

Гарантируйтеодинаковый цвет силового провода и номер зажимов между внутренней машиной и наружной машиной.

• Тип 7K* 12K*\~

- Тип14К* 30К*\~

- Тип 7К 30К\~

Для модели K*, электропитание соединено из внутреннего блока с выключателем. Этот график только для справки, фактический терминал является реальным.

Описание монтажа продукции

Монтаж наружной машины

1. Установите выпускное отверстие и дренажную трубу (только тип теплового насоса).

Когда кондиционер работает в режиме «нагрева», наружная машина выпускает конденсационную воду.

Чтобы не мешать нормальной жизни вашего соседа и защищать окружающую среду, следует установить выпускное отверстие и дренажную трубу для течения конденсационной воды. Только установите дренажное отверстие и резиновую шайбу для поддона внешнего блока, потом соедините дренажную трубу с отверстием, как показано на правом рисунке.

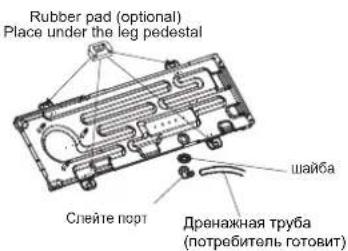

Rubber pad (optional) Place under the leg pedestal Слейте порт шайба Дренажная труба (потребитель готовит)

1. Установите и крепить наружную машину.

Прочно установите болт и гайки на ровном, прочном полу.

Если требуется установить на стене или на крыше, необходимо гарантировать прочное крепление опоры, не следует возникать трясение из-за сильного колебания или сильного ветра.

1. Соединение трубопровода наружной машины

- Снимите крышку двухходового клапана и трехходового клапана.

- По установленному моменту силы соединять трубопровод с двухходовым клапаном и трехходовым клапаном.

1. Соединение кабеля наружной машины (смотрите предыдущий лист)

Выпуск воздуха

Остаточный воздух в охлаждающей циркуляции имеет влажность, может приводить к возникновению неисправностей компрессора. После соединения между внутренней машиной и наружной машиной, с помощь вакуумного насоса выпускать остаточный воздух и влажность в охлаждающей циркуляции, как показано на следующем рисунке.

Внимание: В целях защиты окружающей среды, нельзя прямо выпускать охлаждающий агент в атмосферу. Шаг выпуска воздуха смотрите в следующем странице.

воздуха смотрите в следующем странице. Вакуумный насос Внутренняя машина Направление течения охлаждающего агента Трехходовой клапан Двухходовой клапан Ремонтное отверстие (2) вращение (8)Завинтите Крышка клапана (7)Вращайтеи полностью откройте клапан (1) вращение (8)Завинтите (6) Откройте клапан на 1/4 (7)Вращайтеи полностью откройте клапан valve sap (1) вращение (8)Tighten Соединитенаружную машину Схема трехходового клапана Соединять внутреннюю машину Состояние открытия Стержень клапана Иголка Золотник Крышка ремонтного отверстия — 15 —

Описание монтажа продукции

Как очистить газовый трубопровод:

(1). Вывинтите винт и снимите крышку двухходового клапана и трехходового клапана.
(2). Вывинтите винт и снимите крышку ремонтного клапана.
(3). Соедините рукав вакуумного насоса с ремонтным клапаном.
(4). Пустите вакуумный насос и работать около 10\~15 мин., вплоть до того, когда вакуум достиг 10 мм. ртутного столба.
(5). При работе вакуумного насоса, закройте кнопку низкого давления в манифольде вакуумного насоса. Потом остановите вакуумный насос.
(6). Откройте двухходовой клапан на 1/4, через 10 сек. снова закрыть его. С помощью мыльного раствора или электронного указателя утечки проверять герметичность соединения.
(7). Вращайте 2 и 3 клапанного рычага для полностью закрыта клапана. Отключите гибкий шланг вакуумного насоса.
(8). 3 амените и завинтите крышку клапана.

Hisense
