BEDIENUNGSANLEITUNG Mobicool S25DC DOMETIC

Instruction Manual 5

Thermoelektrische Kühlbox

Bedienungsanleitung 14

Glacière thermoélectrique

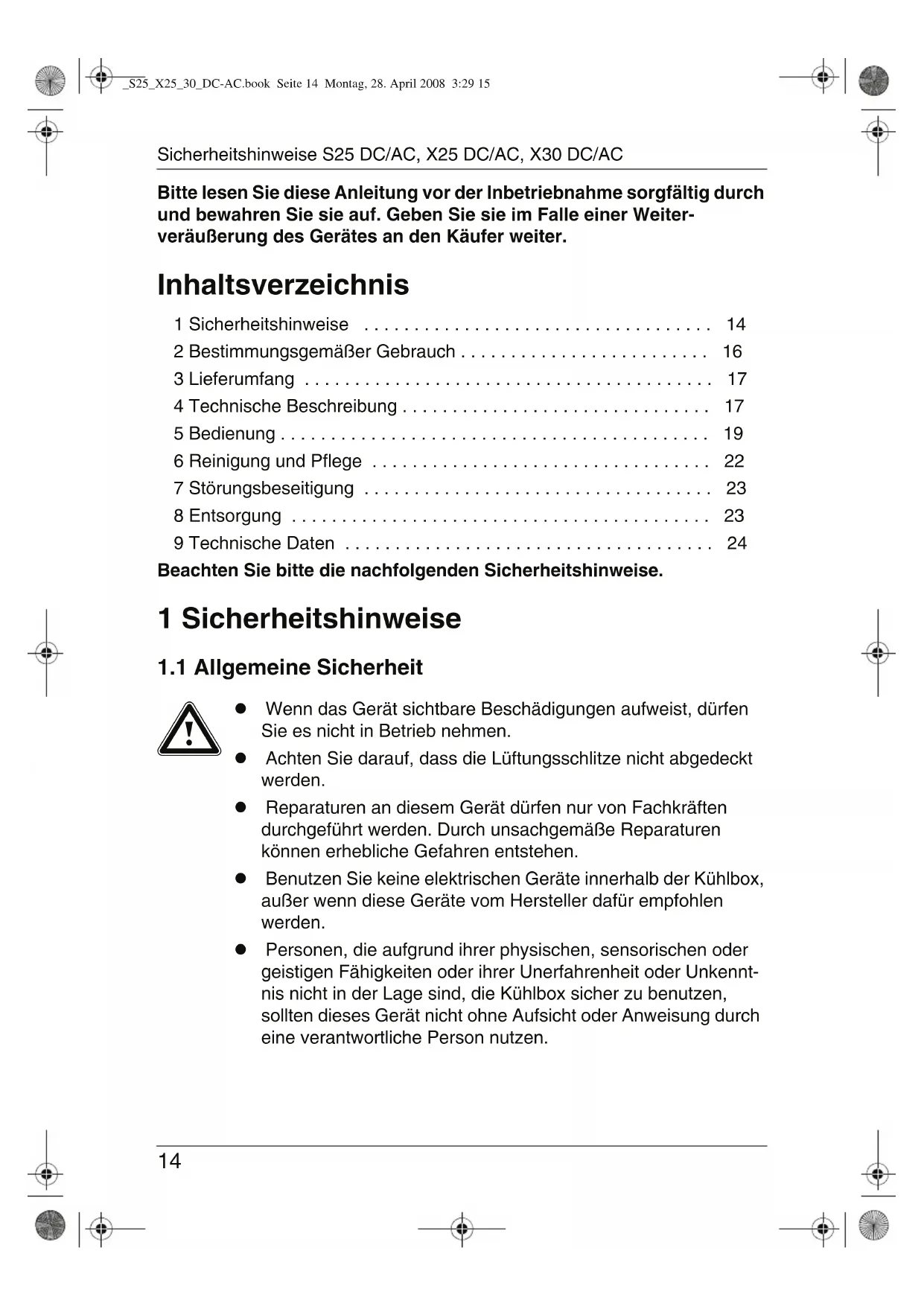

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch

und bewahren Sie sie auf. Geben Sie sie im Falle einer Weiter-

veräußerung des Gerätes an den Käufer weiter.

1 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

2 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . 16

3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

4 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

5 Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

6 Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

7 Störungsbeseitigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

8 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

9 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Beachten Sie bitte die nachfolgenden Sicherheitshinweise.

1 Sicherheitshinweise

1.1 Allgemeine Sicherheit

z Wenn das Gerät sichtbare Beschädigungen aufweist, dürfen

Sie es nicht in Betrieb nehmen.

z Achten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt

z Reparaturen an diesem Gerät dürfen nur von Fachkräften

durchgeführt werden. Durch unsachgemäße Reparaturen

können erhebliche Gefahren entstehen.

z Benutzen Sie keine elektrischen Geräte innerhalb der Kühlbox,

außer wenn diese Geräte vom Hersteller dafür empfohlen

z Personen, die aufgrund ihrer physischen, sensorischen oder

geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkennt-

nis nicht in der Lage sind, die Kühlbox sicher zu benutzen,

sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch

eine verantwortliche Person nutzen.

_S25_X25_30_DC-AC.book Seite 14 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Sicherheitshinweise

z Elektrogeräte sind kein Kinderspielzeug!

Verwahren und benutzen Sie das Gerät außerhalb der Reich-

z Kinder sollten beaufsichtigt werden, um sicherzustellen, dass

sie nicht mit dem Gerät spielen.

z Lebensmittel dürfen nur in Originalverpackungen oder geeigne-

ten Behältern eingelagert werden.

z Das Kühlgerät ist nicht geeignet für den Transport ätzender

oder lösungsmittelhaltiger Stoffe!

z Schließen Sie das Gerät nur wie folgt an:

– mit dem im Lieferumfang enthaltenen 220–240-V-An-

schlusskabel an das 220-240-V-Wechselstromnetz

– mit dem im Lieferumfang enthaltenen 12-V-Anschlusskabel

an eine 12-V-Steckdose

z Ziehen Sie den Stecker nie am Anschlusskabel aus dem

Zigarettenanzünder oder der Steckdose.

z Wenn das Anschlusskabel dieses Gerätes beschädigt wird,

muss es durch den Hersteller, seinen Kundendienst oder eine

ähnlich qualifizierte Person ersetzt werden, um Gefährdungen

z Ziehen Sie das Anschlusskabel

– vor jeder Reinigung und Pflege

– nach jedem Gebrauch

z Bei Booten: Sorgen Sie bei Netzbetrieb unbedingt dafür, daß

Ihre Stromversorgung über einen FI-Schalter abgesichert ist!

z Klemmen Sie Ihr Kühlgerät und andere Verbraucher von der

Batterie ab, bevor Sie ein Schnellladegerät anschließen!

z Vergleichen Sie die Spannungsangabe auf dem Typenschild

mit der vorhandenen Energieversorgung.

1.2 Sicherheit beim Betrieb des Gerätes

z Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und

Stecker trocken sind.

z Stellen Sie das Gerät nicht in der Nähe von offenen Flammen

oder anderen Wärmequellen (Heizung, starke Sonneneinstrah-

lung, Gasöfen usw.) ab.

_S25_X25_30_DC-AC.book Seite 15 Montag, 28. April 2008 3:29 15Bestimmungsgemäßer Gebrauch S25 DC/AC, X25 DC/AC, X30 DC/AC

z Achtung Überhitzungsgefahr!

Achten Sie stets darauf, dass beim Betrieb entstehende Wärme

ausreichend abgeführt werden kann. Sorgen Sie dafür, dass

das Gerät in ausreichendem Abstand zu Wänden oder Gegen-

ständen steht, sodass die Luft zirkulieren kann.

z Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.

z Tauchen Sie das Gerät nie in Wasser.

z Schützen Sie das Gerät und die Kabel vor Hitze und Nässe.

z Fassen Sie nie mit bloßen Händen an blanke Leitungen. Dies

gilt vor allem beim Betrieb am Wechselstromnetz: Lebens-

z Der Hersteller haftet nicht für Schäden, die durch nicht

bestimmungsgemäßen Gebrauch oder falsche Bedienung

2 Bestimmungsgemäßer Gebrauch

Das Kühlgerät eignet sich zum Kühlen von Lebensmitteln.

Wenn Ihr Gerät mit der Zusatzausstattung „Wärmen“ versehen ist, lassen

sich Lebensmittel auch wärmen bzw. warmhalten. Mit einem Schalter

kann zwischen dem Heizbetrieb und dem Kühlbetrieb gewechselt werden.

Das Gerät ist für den Betrieb an einer 12-V-DC-Bordnetzsteckdose eines

Autos (Zigarettenanzünder), Boots oder Wohnmobils sowie an einem 220–

240-V-Wechselstromnetz ausgelegt.

Das Gerät ist auch für Camping-Zwecke geeignet. Das Gerät darf keinem

Regen ausgesetzt werden.

Falls Sie Medikamente kühlen wollen, überprüfen Sie bitte, ob die

Kühlleistung des Gerätes den Anforderungen der jeweiligen Arz-

neimittel entspricht.

_S25_X25_30_DC-AC.book Seite 16 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Lieferumfang

Bei Geräte-Ausführungen mit der Zusatzausstattung „Isolierdeckel“

4 Technische Beschreibung

Die Kühlbox ist für den mobilen Einsatz geeignet. Sie kann Waren bis max.

16 °C (S25) bzw. 20 °C (X25/X30) unter Umgebungstemperatur abkühlen

Die Kühlung ist eine verschleiß- und FCKW-freie Peltierkühlung mit Wärme-

abfuhr durch einen Lüfter.

Zusätzliche Taschen außen dienen als weitere Staumöglichkeit. Beachten

Sie, dass hierin aufbewahrte Gegenstände nicht gekühlt werden.

1 A, Seite 3 1 Kühlgerät

2 1, Seite 4 1 Anschlusskabel für 12-V-DC-Anschluss

2 2, Seite 4 1 Anschlusskabel für 220–240-V-AC-Anschluss

_S25_X25_30_DC-AC.book Seite 17 Montag, 28. April 2008 3:29 15Technische Beschreibung S25 DC/AC, X25 DC/AC, X30 DC/AC

4.1 Mögliche Zusatzausstattung

Dieses Gerät ist in verschiedenen Ausführungen erhältlich. Die von Ihnen

erworbene Ausführung kann daher folgende Zusatzausstattungen haben:

Der Inhalt Ihrer Kühlbox kann auf max. 65 °C erwärmt bzw. warm

z ABS (aktivierbarer Batterieschutz)

Ein im Gerät integrierter zuschaltbarer Batteriewächter schützt Ihre Fahr-

zeugbatterie vor zu tiefer Entladung (siehe Kapitel „Batteriewächter ver-

wenden“ auf Seite 21).

Isolierdeckel als Transportalternative zum Aggregatdeckel (nicht zur

4.2 Gerätebeschreibung

2 Belüftungsschlitze

(Nur bei Geräte-Ausführungen mit Zusatzausstattung

„Wärmen“ oder „ABS“)

2 Belüftungsschlitze

(Nur bei Geräte-Ausführungen mit Zusatzausstattung

„Wärmen“ oder „ABS“)

_S25_X25_30_DC-AC.book Seite 18 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Bedienung

Bevor Sie das neue Kühlgerät in Betrieb nehmen, sollten Sie es

aus hygienischen Gründen innen und außen mit einem feuchten

Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf

5.1 Tipps zum Energiesparen

z Wählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten

z Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Gerät kühl

z Öffnen Sie das Kühlgerät nicht häufiger als nötig!

z Lassen Sie den Deckel nicht länger offen stehen als nötig!

z Reinigen Sie regelmäßig die Deckeldichtung.

5.2 Kühlbox verwenden

S25: Heben Sie Kühlbox nur mit Hilfe des Griffs und nicht mit dem

Schultergurt an. Kippgefahr!

Der Deckel der Kühlbox muss beim Be- und Entladen immer mit

der Arretierung gesichert werden. Wird der Deckel ohne Sicherung

komplett geöffnet, so kann die Box umstürzen.

Wenn der Griff nach hinten umgelegt ist oder die Kühlbox getragen

wird, ist der Deckel verschlossen. Sie können den Deckel nur öff-

nen, wenn der Griff nach vorne umgelegt ist.

Wie jedes Kühlgerät muss Ihre Kühlbox einwandfrei belüftet sein,

damit die entzogene Wärme abgeführt werden kann, andernfalls ist

eine ordnungsgemäße Funktion nicht gewährleistet.

➤ Stellen Sie die Kühlbox auf eine feste Unterlage.

_S25_X25_30_DC-AC.book Seite 19 Montag, 28. April 2008 3:29 15Bedienung S25 DC/AC, X25 DC/AC, X30 DC/AC

➤ Schließen Sie das 12-V-Anschlusskabel (2 1, Seite 4) an den

Zigarettenanzünder oder eine 12-V-Steckdose im Fahrzeug an.

➤ Stecken Sie das 220–240-V-Anschlusskabel (2 2, Seite 4) in die

Wechselspannungs-Buchse und schließen Sie es an das 220–240-V-

Wechselstromnetz an.

Schalten Sie den Batteriewächter (3 2, Seite 4, Zusatzausstattung

„ABS“) aus (Position „OFF“).

➤ Nur bei Geräte-Ausführungen mit Zusatzausstattung „Wärmen“:

Schieben Sie den Schalter (4 3, Seite 4) am Bedienpanel in die Position

„COLD“ (Kühlen) oder auf „HOT“ (Wärmen), um die Kühlbox einzu-

Verschließen Sie die Box fest, indem Sie den Deckel wieder zu-

✓ Die Betriebsanzeigen auf dem Bedienpanel zeigen Ihnen den Betriebs-

✓ Die Kühlbox startet mit dem Kühlen bzw. Aufwärmen des Innenraums.

Achten Sie darauf, dass sich nur Gegenstände bzw. Waren in der

Kühlbox befinden, die auf die gewählte Temperatur gekühlt werden

➤ Wenn Sie die Kühlbox außer Betrieb nehmen,

– bringen Sie den Schalter (4 3, Seite 4) in die Position „OFF“ (nur

Zusatzausstattung „Wärmen“),

– ziehen Sie das Anschlusskabel ab.

Betriebsanzeige Betriebsmodus

grün (4 1, Seite 4) Kühlen

rot (4 2, Seite 4) Wärmen

_S25_X25_30_DC-AC.book Seite 20 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Bedienung

5.3 Batteriewächter verwenden

(nur für Geräte-Ausführungen mit Zusatzausstattung „ABS“)

Wenn Sie Ihre Kühlbox am 220–240-V-Wechselstromnetz

betreiben, schalten Sie bitte den Batteriewächter aus.

➤ Schieben Sie den Schalter (3 2, Seite 4) am Bedienpanel in die Position

„ON“, um den Batteriewächter einzuschalten.

✓ Die rote LED (3 1, Seite 4) am Bedienpanel zeigt den Status des

Batteriewächters an:

➤ Schieben Sie den Schalter (3 2, Seite 4) am Bedienpanel in die Position

„OFF“, um den Batteriewächter auszuschalten.

(nur für Geräte-Ausführungen mit Zusatzausstattung „Isolier-

Sie können als Transportalternative zum Aggregatdeckel einen Isolierdeckel

➤ Legen Sie den Griff der Kühlbox nach vorne um.

➤ Öffnen Sie den Deckel, bis er senkrecht steht und nehmen Sie ihn nach

➤ Setzen Sie den Deckel mit den Führungsnasen in die Schlitze der Kühl-

Bitte beachten Sie: Der Deckel eignet sich nur zum Kühlhalten und

nicht zum aktiven Kühlen.

Betriebsanzeige Betriebsmodus

LED leuchtet Die Einschaltspannung (13,1 V ± 0,2 V) steht zur

Verfügung, und die Kühlbox ist in Betrieb.

LED blinkt Die Ausschaltspannung (11,7 V ± 0,2 V) ist

erreicht, und der Batteriewächter hat die Kühlbox

_S25_X25_30_DC-AC.book Seite 21 Montag, 28. April 2008 3:29 15Reinigung und Pflege S25 DC/AC, X25 DC/AC, X30 DC/AC

5.5 An Zigarettenanzünder anschließen

Wenn Sie die Kühlbox an den Zigarettenanzünder Ihres Fahrzeugs

anschließen, beachten Sie, dass Sie ggf. die Zündung einschalten

müssen, damit das Gerät mit Strom versorgt wird.

6 Reinigung und Pflege

Ziehen Sie vor jedem Reinigen der Kühlbox das Anschlusskabel

aus der Steckdose oder dem Zigarettenanzünder.

Reinigen Sie die Kühlbox niemals unter fließendem Wasser oder

Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel

oder harten Gegenstände, da diese die Kühlbox beschädigen

➤ Reinigen Sie das Gerät innen und außen gelegentlich mit einem feuchten

_S25_X25_30_DC-AC.book Seite 22 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Störungsbeseitigung

7 Störungsbeseitigung

➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden

Wenn Sie das Gerät endgültig außer Betrieb nehmen, informieren Sie

sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler

über die zutreffenden Entsorgungsvorschriften.

Störung Mögliche Ursache Lösungsvorschlag

Ihre Box funktioniert nicht

(Stecker ist eingesteckt ,

LED (Zusatzausstattung)

An der 12-Volt-Steck-

liegt keine Spannung

In den meisten Fahrzeugen muss der

Zündschalter eingeschaltet sein, damit

der Zigarettenanzünder Spannung hat.

Steckdose führt keine

Versuchen Sie es an einer anderen

(Stecker ist eingesteckt ,

Der Innenlüfter oder

Die Reparatur kann nur von einem

zugelassenen Kundendienstbetrieb

durchgeführt werden.

Die Box wärmt nicht (Ste-

cker ist eingesteckt, LED

(4 2, Seite 4, Zusatz-

ausstattung) leuchtet)

Der Innenlüfter oder

Die Reparatur kann nur von einem

zugelassenen Kundendienstbetrieb

durchgeführt werden.

(Zigarettenanzünder):

Die Zündung ist einge-

schaltet, und die Box funk-

Ziehen Sie den Stecker

aus der Steckdose und

nehmen Sie folgende Prü-

Die Fassung des Ziga-

verschmutzt. Das hat

einen schlechten elek-

trischen Kontakt zur

Wenn Ihr Kühlboxstecker in der Zigaret-

tenanzünderfassung sehr warm wird,

muss entweder die Fassung gereinigt

werden, oder der Stecker ist möglicher-

weise nicht richtig zusammengebaut.

Tauschen Sie die Sicherung (5 A) des

12-V-Steckers (5 1, Seite 4) aus.

rung ist durchgebrannt.

Tauschen Sie die Fahrzeug-Sicherung

der 12-V-Steckdose (üblicherweise

15 A) aus (Beachten Sie dazu die

Betriebsanweisungen zu Ihrem KFZ).

_S25_X25_30_DC-AC.book Seite 23 Montag, 28. April 2008 3:29 15Technische Daten S25 DC/AC, X25 DC/AC, X30 DC/AC

Ausführungen, dem technischen Fortschritt dienende Änderungen und

Liefermöglichkeiten vorbehalten.

S25 DC/AC X25 DC/AC X30 DC/AC Bruttoinhalt: 24 Liter 24 Liter 28 Liter

Anschlussspannung: 12 DC

220–240 V AC, ~50 Hz

DC: Kühlen: 37 W, Wärmen: 34 W AC: Kühlen: 36 W, Wärmen: 32 W Kühlleistung: max. 16 °C max. 20 °C

unter Umgebungstemperatur

Heizleistung: ca. 65 °C Innentemperatur

Gewicht: 3,9 kg 4,9 kg 5,3 kg

_S25_X25_30_DC-AC.book Seite 64 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Technische gegevens

9 Technische gegevens

Gewicht: 3,9 kg 4,9 kg 5,3 kg

Driftsindikator Driftsmodus

Driftsindikator Driftsmodus

_S25_X25_30_DC-AC.book Seite 104 Montag, 28. April 2008 3:29 15
