KÄYTTÖOHJE Mobicool S25DC DOMETIC

Sähkökäyttöinen kylmälaukku

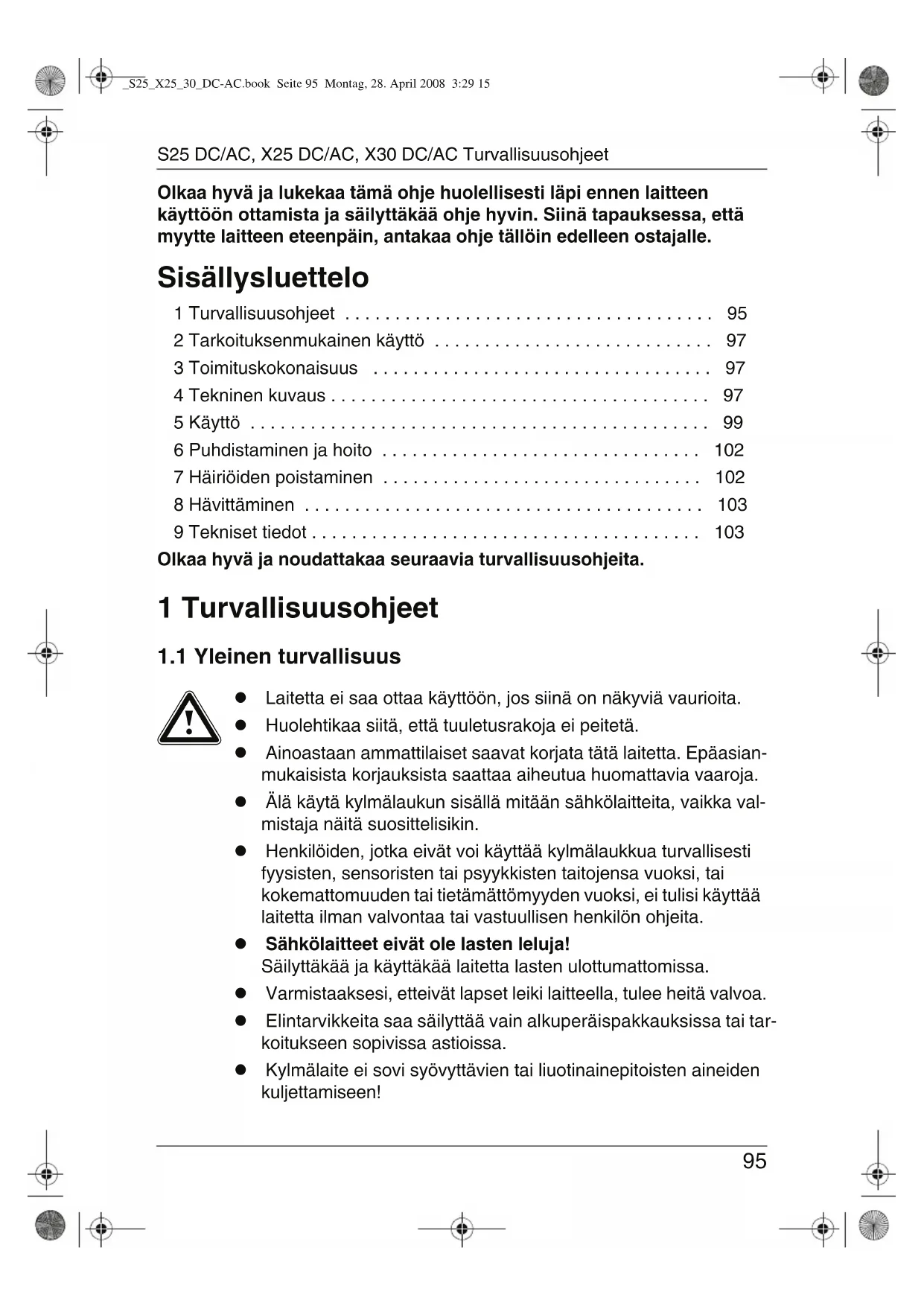

Olkaa hyvä ja lukekaa tämä ohje huolellisesti läpi ennen laitteen

käyttöön ottamista ja säilyttäkää ohje hyvin. Siinä tapauksessa, että

myytte laitteen eteenpäin, antakaa ohje tällöin edelleen ostajalle.

1 Turvallisuusohjeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

2 Tarkoituksenmukainen käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

9 Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

Olkaa hyvä ja noudattakaa seuraavia turvallisuusohjeita.

1 Turvallisuusohjeet

1.1 Yleinen turvallisuus

z Laitetta ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita.

z Huolehtikaa siitä, että tuuletusrakoja ei peitetä.

z Ainoastaan ammattilaiset saavat korjata tätä laitetta. Epäasian-

mukaisista korjauksista saattaa aiheutua huomattavia vaaroja.

z Älä käytä kylmälaukun sisällä mitään sähkölaitteita, vaikka val-

mistaja näitä suosittelisikin.

z Henkilöiden, jotka eivät voi käyttää kylmälaukkua turvallisesti

fyysisten, sensoristen tai psyykkisten taitojensa vuoksi, tai

kokemattomuuden tai tietämättömyyden vuoksi, ei tulisi käyttää

laitetta ilman valvontaa tai vastuullisen henkilön ohjeita.

z Sähkölaitteet eivät ole lasten leluja!

Säilyttäkää ja käyttäkää laitetta lasten ulottumattomissa.

z Varmistaaksesi, etteivät lapset leiki laitteella, tulee heitä valvoa.

z Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tar-

koitukseen sopivissa astioissa.

z Kylmälaite ei sovi syövyttävien tai liuotinainepitoisten aineiden

z Liittäkää laite vain seuraavalla tavalla:

– toimituskokonaisuuteen kuuluvalla 220–240 V -liitäntäjoh-

dolla 220–240 V -vaihtovirtaverkkoon

– toimituskokonaisuuteen kuuluvalla 12 V -liitäntäjohdolla 12 V

z Älkää ottako pistoketta koskaan pois savukkeensytyttimestä tai

pistorasiasta johdosta vetämällä.

z Jos liitäntäjohto on vioittunut, tulee se vaihtaa samantyyppiseen

ja saman spesifikaation omaavaan johtoon.

z Irrottakaa liitäntäjohto

– ennen jokaista puhdistusta tai hoitoa

– jokaisen käytön jälkeen

z Veneissä: Huolehtikaa verkkokäytössä ehdottomasti siitä, että

virransyöttönne on suojattu FI-kytkimellä. Hengenvaara!

z Irrottakaa kylmälaitteenne ja muut sähköä käyttävät laitteet

akusta ennen pikalaturin liittämistä.

z Verratkaa tyyppikilven jännitetietoja käytettävissä olevaan ener-

1.2 Laitteen käyttöturvallisuus

z Huolehtikaa ennen laitteen käyttöönottoa siitä, että johto ja pis-

z Älkää asettako laitetta avoliekkien tai muiden lämpölähteiden

(lämmitys, voimakas auringonpaiste, kaasu-uunit jne.) lähelle.

z Huomio ylikuumenemisvaara!

Huolehtikaa aina siitä, käytössä syntyvä lämpö saadaan johdet-

tua riittävän hyvin pois. Huolehtikaa siitä, että laite on riittävän

etäällä seinistä tai esineistä, jotta ilma pääsee kiertämään.

z Älkää laittako sisäastiaan minkäänlaisia nesteitä tai jäätä.

z Älkää upottako laitetta koskaan veteen.

z Suojatkaa laite ja sen johto kuumuudelta ja kosteudelta.

z Älkää koskettako avojohtimia koskaan paljain käsin. Tämä kos-

kee ennen kaikkea vaihtovirtaverkkokäyttöä: Hengenvaara!

z Valmistaja ei ota vastuuta vahingoista, jotka aiheutuvat epäasi-

anmukaisesta käytöstä tai väärästä käytöstä.

_S25_X25_30_DC-AC.book Seite 96 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Tarkoituksenmukainen käyttö

2 Tarkoituksenmukainen käyttö

Kylmälaite sopii elintarvikkeiden jäähdyttämiseen.

Jos laitteesi on varustettu lisävarusteella ”lämmitys”, elintarvikkeita voi

myös lämmittää tai pitää lämpimänä. Jäähdytys- ja lämmityskäyttö voi-

daan valita kytkimen avulla.

Laite on suunniteltu käytettäväksi auton, veneen tai asuntoauton sähköjär-

jestelmän 12 V DC -pistorasian (savukkeensytytin) avulla sekä 220–240 V

-vaihtovirtaverkon avulla.

Laite sopii myös camping-käyttöön. Laitetta ei saa asettaa alttiiksi sateelle.

Sitä voidaan käyttää laukkuna tai kaappina.

Jos haluatte jäähdyttää lääkkeitä, tarkistakaa, vastaako laitteen

jäähdytysteho kulloisenkin lääkkeen vaatimuksia.

3 Toimituskokonaisuus

Laitemalleissa, joissa on lisänä ”eristyskansi” on myös:

Kylmälaukku sopii liikkuvaan käyttöön. Se voi jäähdyttää tuotteita max. 16 °C

(S25) tai 20 °C (X25/X30) ympäristölämpötilaa kylmemmiksi ja pitää ne kyl-

Jäähdytys on kulumaton ja fluorattuja kloorihiilivetyjä sisältämätön peltier-

jäähdytys, jonka lämmönpoisto hoidetaan tuulettimella.

Lisätaskuissa tarjoavat lisäsäilytystilaa. Ota huomioon, että tässä säi-

lytettäviä esineitä ei jäähdytetä.

1 A, sivu 3 1 Kylmälaite

2 1, sivu 4 1 Liitäntäjohto 12 V DC -liitäntään

2 2, sivu 4 1 Liitäntäjohto 220–240 V AC -liitäntään

4.1 Mahdolliset lisävarusteet

Tämä laite on saatavilla eri varustuksilla. Omassa laitteessasi voi siis olla

seuraavat lisävarusteet:

Kylmälaukun sisätila voidaan lämmittää max. 65 °C:een ja pitää lämpi-

z ABS (aktivoitava akkusuojaus)

Laitteeseen sisäänrakennettu, kytkettävissä oleva akkutarkkailulaite suo-

jaa ajoneuvonne akkua syväpurkautumiselta (kts. Kappale ”Akkutarkkai-

lulaitteen käyttäminen” sivulla 101).

Eristyskansi kuljetusvaihtoehtona aggregaattikannen sijaan (ei jäähdy-

(Vain laitemalleissa, joissa on lisänä ”lämmitys” tai

Puhdistakaa uusi kylmälaite hygieenisistä syistä kostealla liinalla

sisältä ja ulkoa ennen laitteen käyttöön ottamista (kts. myös Kap-

pale ”Puhdistaminen ja hoito” sivulla 102).

5.1 Vinkkejä energian säästämiseen

z Valitkaa asennuspaikka, joka on hyvin tuuletettu ja suojassa auringon-

z Antakaa lämminten ruokien jäähtyä ennen niiden säilyttämistä laitteessa

z Älkää avatko kylmälaitetta tarpeettoman usein!

z Älkää pitäkö kantta auki tarpeettoman kauan!

z Puhdista kannen tiiviste säännöllisesti.

5.2 Kylmälaukun käyttäminen

S25: Nosta kylmälaukkua ainoastaan kahvasta, eikä olkavyöllä.

Kylmälaukun kansi tulee aina tyhjennettäessä ja täytettäessä var-

mistaa salvalla. Jos kansi avataan kokonaan ilman varmistusta, voi

(Vain laitemalleissa, joissa on lisänä ”lämmitys” tai

Kansi on salvattu, kun kahva on käännettynä taakse tai kylmälauk-

kua kannetaan. Voitte avata kannen vain, kun kahva on käännetty-

Kylmälaukkunne tarvitsee kaikkien kylmälaitteiden tavoin kunnon

tuuletuksen, jotta sen synnyttämä lämpö pääsee poistumaan. Muu-

toin laitteen asianmukaista toimintaa ei voida taata.

➤ Asettakaa kylmälaukku tukevalle alustalle.

➤ Liittäkää 12 V -liitäntäjohto (2 1, sivu 4) ajoneuvon savukkeen-

sytyttimeen tai 12 V -pistorasiaan.

➤ Työntäkää 220–240 V -liitäntäjohto (2 2, sivu 4) vaihtojänniteliittimeen

ja liittäkää se sitten 220–240 V -vaihtovirtaverkkoon.

Kytkekää akkutarkkailulaite (3 2, sivu 4, lisävaruste ”ABS”) pois päältä

➤ Vain laitemalleissa, joissa on lisänä ”lämmitys”: Työnnä käyttöpanee-

lin kytkin (3 3, sivu 4) asentoon ”COLD” (jäähdytys) tai ”HOT” (lämmitys)

kytkeäksesi kylmälaukun päälle.

Sulkekaa laukku kunnolla kääntämällä kansi jälleen kiinni.

✓ Käyttöpaneelin tilailmaisimet näyttävät sinulle toimintatilan:

✓ Kylmälaukku alkaa jäähdyttää tai lämmittää sisätilaansa.

Huolehtikaa siitä, että kylmälaukussa on vain esineitä tai tuotteita,

jotka saa jäähdyttää valittuun lämpötilaan.

➤ Kun poistatte kylmälaukun käytöstä,

– asettakaa kytkin (4 3, sivu 4) asentoon ”OFF” (vain lämmityslisäva-

rusteen yhteydessä),

– vetäkää liitäntäjohto irti.

Toimintailmaisin Toimintatila

vihreä (4 1, sivu 4) jäähdytys

punainen (4 2, sivu 4) lämmitys

_S25_X25_30_DC-AC.book Seite 100 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Käyttö

5.3 Akkutarkkailulaitteen käyttäminen

(vain laitemalleissa, joissa on lisänä ”ABS”)

Kytkekää akkutarkkailulaite pois päältä, kun käytätte kylmälaukku-

anne 220–240 V -vaihtovirtaverkossa.

➤ Kytkekää akkutarkkailulaite päälle työntämällä käyttöpaneelin kytkin

3 2, sivu 4) asentoon ”ON”.

✓ Käyttöpaneelin punainen valodiodi (LED) (3 1, sivu 4) ilmaisee

akkutarkkailulaitteen tilan:

➤ Kytkekää akkutarkkailulaite pois päältä työntämällä käyttöpaneelin kytkin

3 2, sivu 4) asentoon ”OFF”.

5.4 Kannen vaihtaminen

(vain laitemalleissa, joissa on lisänä ”eristyskansi”)

Voitte käyttää laitetta kuljetettaessa eristyskantta aggregaattikannen sijaan.

➤ Kääntäkää kylmälaukun kahva eteen.

➤ Avatkaa kansi niin, että se on pystysuorassa ja ottakaa se ylöspäin pois.

➤ Asettakaa eristyskannen ohjainnokat kylmlaukun rakosiin.

Huomaa: Kansi sopii vain kylmänäpitoon, ei aktiiviseen jäähdyt-

5.5 Liittäminen savukkeensytyttimeen

Huomatkaa, että sytytyksen täytyy mahd. olla virransyöttöä varten

päällä, kun kylmälaukku liitetään ajoneuvonne savukkeensytytti-

Toimintailmaisin Toimintatila

Päällekytkentäjännite (13,1 V ± 0,2 V) on käytettä-

vissä, kylmälaukku toimii.

Poiskytkentäjännite (11,7 V ± 0,2 V) on saavutettu,

akkutarkkailulaite on kytkenyt kylmälaukun pois

_S25_X25_30_DC-AC.book Seite 101 Montag, 28. April 2008 3:29 15Puhdistaminen ja hoito S25 DC/AC, X25 DC/AC, X30 DC/AC

6 Puhdistaminen ja hoito

Vetäkää liitäntäjohto irti pistorasiasta tai savukkeensytyttimestä en-

nen kylmälaukun jokaista puhdistusta.

Älkää puhdistako kylmälaukkua koskaan juoksevan veden alla tai

Älkää käyttäkö puhdistamiseen voimakkaita puhdistusaineita tai

kovia esineitä, koska ne voivat vahingoittaa kylmälaukkua.

➤ Puhdistakaa laite toisinaan sisältä ja ulkoa kostealla liinalla.

7 Häiriöiden poistaminen

Häiriö Mahdollinen syy Ratkaisuehdotus

Laukkunne ei toimi (pis-

toke on kiinnitetty, valo-

diodi (LED) (lisävaruste)

Ajoneuvon 12 V -pisto-

sytyttimessä) ei ole

Useimmissa ajoneuvoissa virtalukon

täytyy olla päällä, jotta savukkeensytytin

Vaihtojännitepistorasi-

assa ei ole jännitettä.

Kokeilkaa toista pistorasiaa.

(pistoke on kiinnitetty,

sivu 4, lisävaruste) lois-

Sisätuuletin tai jäähdy-

tyselementti on rikki.

Vain valtuutettu asiakaspalveluliike voi

Laukku ei lämmitä (pis-

toke on kiinnitetty, valo-

diodi (LED) (4 2, sivu 4,

lisävaruste) loistaa).

Sisätuuletin tai jäähdy-

tyselementti on rikki.

Vain valtuutettu asiakaspalveluliike voi

Käyttö 12 V -pistorasiassa

Sytytys on päällä ja laukku

Vetäkää pistoke pistorasi-

asta ja suorittakaa seuraa-

Tämän vuoksi sähköi-

nen kontakti on heikko.

Jos kylmälaukkunne pistoke lämpenee

savukkeensytyttimessä hyvin lämpi-

mäksi, joko kehys täytyy puhdistaa tai

pistoketta ei ole mahd. koottu oikein.

ajoneuvonne käyttöohjeita). _S25_X25_30_DC-AC.book Seite 102 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Hävittäminen

➤ Viekää pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrä-

tysjätteen joukkoon.

Jos poistatte laitteen lopullisesti käytöstä, olkaa hyvä ja ottakaa sel-

vää laiteen hävittämistä koskevista määräyksistä lähimmässä kierrä-

tyskeskuksessa tai kauppiaanne luona.

Oikeus mallimuutoksiin, teknistä kehitystä palveleviin muutoksiin ja toimitus-

mahdollisuuksiin pidätetään.

S25 DC/AC X25 DC/AC X30 DC/AC Bruttotilavuus: 24 litraa 24 litraa 28 litraa

Liitäntäjännite: 12 V DC

220–240 V AC, ~50 Hz

DC: jäähdytys: 37 W, lämmitys: 34 W AC: jäähdytys: 36 W, lämmitys: 32 W Jäähdytysteho: maks. 16 °C maks. 20 °C

ympäristölämpötilaa kylmemmäksi

Lämmitysteho: n. 65 °C:een sisälämpötila

Paino: 3,9 kg 4,9 kg 5,3 kg

Tarkastus/sertifikaatti:
